Intitulé	Description
Type de produit	Poêle à bois
Caractéristiques techniques principales	Conception en acier, vitres en céramique, rendement élevé
Alimentation	Bois de chauffage
Dimensions approximatives	Largeur : 50 cm, Hauteur : 110 cm, Profondeur : 40 cm
Poids	150 kg
Compatibilités	Compatible avec divers systèmes de conduits de fumée
Type de batterie	Non applicable
Tension	Non applicable
Puissance	7 kW
Fonctions principales	Chauffage d'appoint, ambiance chaleureuse
Entretien et nettoyage	Nettoyage régulier des vitres et du foyer, ramonage annuel
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès des revendeurs agréés
Sécurité	Équipé d'un système de sécurité contre la surchauffe
Informations générales	Garantie de 5 ans, respect des normes environnementales

FOIRE AUX QUESTIONS - DIVA AUSTRO FLAMM

Comment allumer le poêle AUSTRO FLAMM DIVA ?

Pour allumer le poêle, ouvrez la trappe de chargement, placez des bûches de bois et du papier à l'intérieur, puis utilisez un allume-feu. Fermez la trappe et activez le ventilateur si disponible.

Quel type de combustible puis-je utiliser avec le poêle AUSTRO FLAMM DIVA ?

Le poêle est conçu pour brûler du bois, des granulés de bois, et d'autres combustibles solides spécifiés dans le manuel d'utilisation.

Comment régler la température du poêle AUSTRO FLAMM DIVA ?

La température peut être réglée à l'aide du thermostat intégré ou via le panneau de contrôle, si équipé d'un système de gestion électronique.

Que faire si le poêle AUSTRO FLAMM DIVA fume dans la pièce ?

Vérifiez si le conduit de cheminée est obstrué, si les portes sont bien fermées et si le tirage est suffisant. Il peut être nécessaire de nettoyer le conduit.

À quelle fréquence dois-je nettoyer le poêle AUSTRO FLAMM DIVA ?

Il est recommandé de nettoyer le poêle au moins une fois par mois pendant la saison d'utilisation et de faire un entretien complet par un professionnel au moins une fois par an.

Comment puis-je obtenir des pièces de rechange pour le poêle AUSTRO FLAMM DIVA ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé AUSTRO FLAMM ou via le site web officiel de la marque.

Le poêle AUSTRO FLAMM DIVA est-il compatible avec un thermostat intelligent ?

Vérifiez le manuel d'utilisation pour voir si votre modèle est compatible avec les thermostats intelligents. Certains modèles peuvent nécessiter un adaptateur.

Que faire si le poêle AUSTRO FLAMM DIVA ne s'allume pas ?

Assurez-vous que le combustible est correctement chargé, que l'alimentation électrique est fonctionnelle et que le ventilateur (si présent) est en marche.

Quel est le rendement énergétique du poêle AUSTRO FLAMM DIVA ?

Le rendement énergétique du poêle AUSTRO FLAMM DIVA est généralement supérieur à 80%, mais cela peut varier en fonction du modèle précis et des conditions d'utilisation.

MODE D'EMPLOI DIVA AUSTRO FLAMM

Coulisseau d'entrée d'air second.

Coulisseau d'entrée d'air primaire

1. Caractéristiques 10 2. Infos importantes 10 3. Bien utiliser votre poèle 11
2. Principales pièces détachées 12 Garantie 14

Le poêle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poêles ou cuisinières à combustibles solides et liquides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

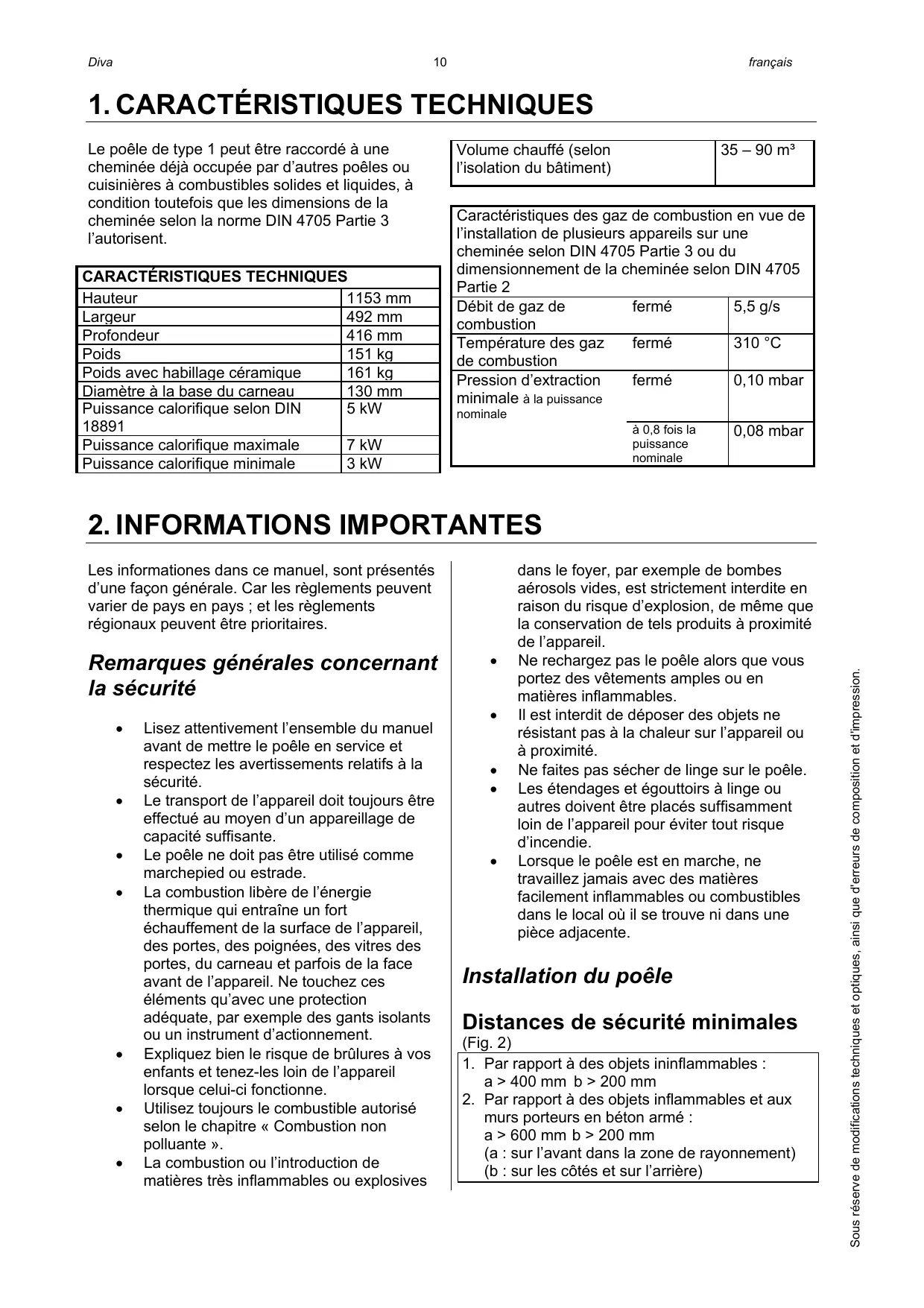

CHARACTERISTIQUES TECHNIQUES
Hauteur	1153 mm
Largeur	492 mm
Profondeur	416 mm
Poids	151 kg
Poids avec habillage céramique	161 kg
Diamètre à la base du carneau	130 mm
Puisance calorifique selon DIN 18891	5 kW
Puisance calorifique maximale	7 kW
Puisance calorifique minimale	3 kW

Volume chauffé (selon l'isolement du bâtiment)

35 – 90 m3

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	5,5 g/s
Température des gaz de combustion	fermé	310 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,10 mbar
	à 0,8 fois la puissance nominale	0,08 mbar

2. Informations importantes

Les informations dans ce manuel sont présentées d'une façon générale. Car les règlements peuvent varier de pays en pays ; et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant de mettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un appareillage de capacité suffisante. Le poèle ne doit pas être utilisé comme marchepied ou estrade.
• La combustion libre de l’énergie thermique qui entraîne un fort échauffement de la surface de l’appareil, des portes, des poignées, des vitres des portes, du carreau et parfois de la face avant de l’appareil. Ne touchez ces éléments qu’avec une protection adaptée, par exemple des gants isolants ou un instrument d’actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne. Utilisez toujours le combustible autorisé selon le chapitre « Combustion non polluante »
• La combustion ou l'introduction de matières très inflammables ou explosives

Dans le foyer, par exemple de bombes aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables. Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages et égouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poêle est en marche, ne travaillez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une pièce adjacente.

Distances de sécurité minimales

(Fig. 2)

1. Par rapport à des objets non-inflammables : a > 400 mm b > 200 mm
2. Par rapport à des objets inflammables et aux murs porteurs en béton armé :

a > 600 mm b > 200 mm (a: sur l'avant dans la zone de rayonnement) (b: sur les côtés et sur l'arête)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre pièce donnant à l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifie si le sol pourrait en supporter le poids.

Raccordement du carreau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des carneaux à la cheminée. Notre installateur professionnel connaît bien ces règles. Il faut donc impérativement confier à ce professionnel le raccordement du carreau.

Première mise en service

Votre poèle a été peint avec un vernis spécial non polluant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touchez pas la surface peinte. Laissez le poèle chauffer fortement pendant au moins 1 heure 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir une fenêtre avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois votre poèle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois.

Quantité maximale de combustible

Au maximum 1,3 kg de bois ou 1,5 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poêle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poêle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La

Figure 3 indique la bonne quantité de matériaux à disposer dans le foyer. Fig. 3: Matériaux combustibles

Ouvrez au maximum les arrivées d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la porte du poêle.

Déposez du papier (non enduit) sur le fond du foyer.

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

Fig. 4 : Allumage

Allumez le papier.

Fermez la porte du foyer.

Dès que les copeaux brûlent bien, fermez le coulissement d'entrée d'air primaire.

Fig. 5: Fermeture du coulissement d'entrée d'air primaire

Dès que les buches brûlent bien, réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire (position maximale du coulissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis d'entrée d'air secondaire, ouvrez prudemment la porte du poèle, ajoutez du bois et refermez la porte. Attendez que le bois ajouté s'enflamme, puis refermez le coulisseau d'entrée d'air primaire. Réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire.

4. Principales PIECES détachées

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 x 610 mm	36	710096
Joint rond d = 12 mm	33	710338
Joint rond d= 8 mm	34	718183

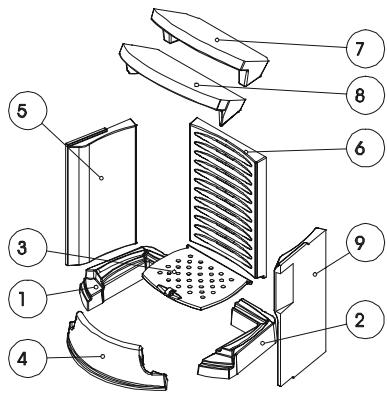

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Diva Keramott au centre	6	716356
Diva Keramott en bas à droit	2	716355
Diva Keramott en bas à gauche	1	716354
Diva Keramott côte gauche	5	716645
Diva Keramott côte droit	9	716646
Diva Keramott déflecteur arrière	7	716358
Diva Keramott déflecteur avant	8	716357
Diva Keramott pare-bûche	4	712642
Diva/G4 grille	3	716408

Autres

Désignation	N° sur schéma	Réf. article
Vitre de porte Darling	35	712017
Vernis pour poèle	--	650002
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 l	--	640070

Accessoires

Numéro rotation des céramiques réfractaires = instructions de montage!

Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée et des produits d'entretien.

IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que le poèle reste en bon état de marche.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties lacquées doivent être nettoyées uniquement avec un chiffon (éventuellement humide). Utilisez pour les surfaces en inox, des produits spéciaux prévus pour ce revêtement.

Modellname / Name of Model / modello / nom du produit

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. de série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poêles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un défaut de matériel et/ou de fabrication pendant la durée de la garantie seront remplacées par des pièces neuves.

Nous déclinons toute garantie pour les pièces d'usure (par ex. céramique réfractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poêle AUSTROFLAMM doit avoir été installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être présentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuit par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nous présenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
