Type de produit	Poêle à bois
Marque	AUSTRO FLAMM
Modèle	COSMO
Hauteur	1005 mm
Largeur	485 mm
Profondeur	488 mm
Poids	150 kg (183 kg avec habillage céramique)
Puissance calorifique nominale	6 kW
Puissance calorifique maximale	8 kW
Puissance calorifique minimale	3,5 kW
Volume de chauffe	50 – 130 m³
Diamètre du carneau	130 mm
Température des gaz de combustion (nominale)	260 °C
Débit massique des gaz de combustion	6 g/s
Pression d'extraction minimale	0,11 mbar
Combustibles autorisés	Bois sec (humidité < 15 %), briquettes de bois ou lignite
Quantité maximale de combustible	1,6 kg de bois ou 1,8 kg de briquettes
Distances de sécurité (objets inflammables)	Avant > 400 mm, côtés > 100 mm, arrière > 100 mm
Distances de sécurité (murs porteurs béton armé)	Avant > 800 mm, côtés > 200 mm, arrière > 250 mm
Réglage d'air	Coulisseau d'air primaire et secondaire
Garantie	2 ans sur acier et fonte (hors pièces d'usure)
Entretien de la vitre	Produit spécial type Thermohit
Nettoyage des surfaces laquées	Chiffon doux (éventuellement humide)

FOIRE AUX QUESTIONS - COSMO AUSTRO FLAMM

Quels combustibles puis-je utiliser dans le poêle COSMO ?

Vous devez utiliser du bois naturel sec (humidité < 15 %), des briquettes de bois ou de lignite. N'utilisez jamais de bois traité ou de matières inflammables.

Quelle est la quantité maximale de combustible à charger ?

La quantité maximale est de 1,6 kg de bois ou 1,8 kg de briquettes. Un excès de combustible peut provoquer une surchauffe et endommager l'appareil.

Comment allumer correctement le poêle ?

Ouvrez les arrivées d'air primaire et secondaire au maximum. Placez du papier non enduit, des copeaux de bois tendre et 1-2 bûches. Allumez le papier, refermez la porte, puis dès que le feu prend, fermez l'air primaire et réglez la puissance avec l'air secondaire.

Quelles sont les distances de sécurité à respecter ?

Par rapport aux objets inflammables : avant > 400 mm, côtés > 100 mm, arrière > 100 mm. Pour les murs en béton armé : avant > 800 mm, côtés > 200 mm, arrière > 250 mm.

Comment entretenir la vitre du poêle ?

Utilisez un produit nettoyant spécial pour vitres de poêle, comme Thermohit. Ne grattez pas la vitre pour éviter de la rayer.

Puis-je utiliser le poêle avec une cheminée déjà occupée ?

Oui, sous réserve que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 le permettent. Il est impératif de consulter un installateur professionnel.

Que faire lors de la première mise en service ?

Le vernis spécial est encore mou. Laissez chauffer le poêle fortement pendant au moins 1h30 avec une fenêtre ouverte. Des vapeurs peuvent se dégager ; c'est normal. Répétez l'opération jusqu'à disparition de l'odeur.

Quelle est la garantie du poêle COSMO ?

La garantie est de 2 ans sur les éléments en acier et en fonte, à compter de la date d'achat. Les pièces d'usure (céramique, joints, grille, verre, vernis) ne sont pas couvertes. L'installation doit être réalisée par un professionnel.

Comment recharger le poêle en cours de fonctionnement ?

Ouvrez d'abord les coulisseaux d'air primaire et secondaire, puis ouvrez prudemment la porte. Ajoutez le bois, refermez la porte, attendez que le bois s'enflamme puis refermez l'air primaire. Réglez la puissance avec l'air secondaire.

Où puis-je trouver des pièces détachées ?

Les pièces détachées (joints, céramiques, vitre, etc.) sont disponibles chez votre revendeur spécialisé AUSTRO FLAMM. Les pièces défectueuses doivent être remplacées uniquement par un professionnel pour garantir le bon fonctionnement.

MODE D'EMPLOI COSMO AUSTRO FLAMM

Coulisseau d'entrée d'air secondaire.

Coulisseau d'entrée d'air primaire

Inhalt

Le poêle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poêles ou cuisinières à combustibles solides et liquides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

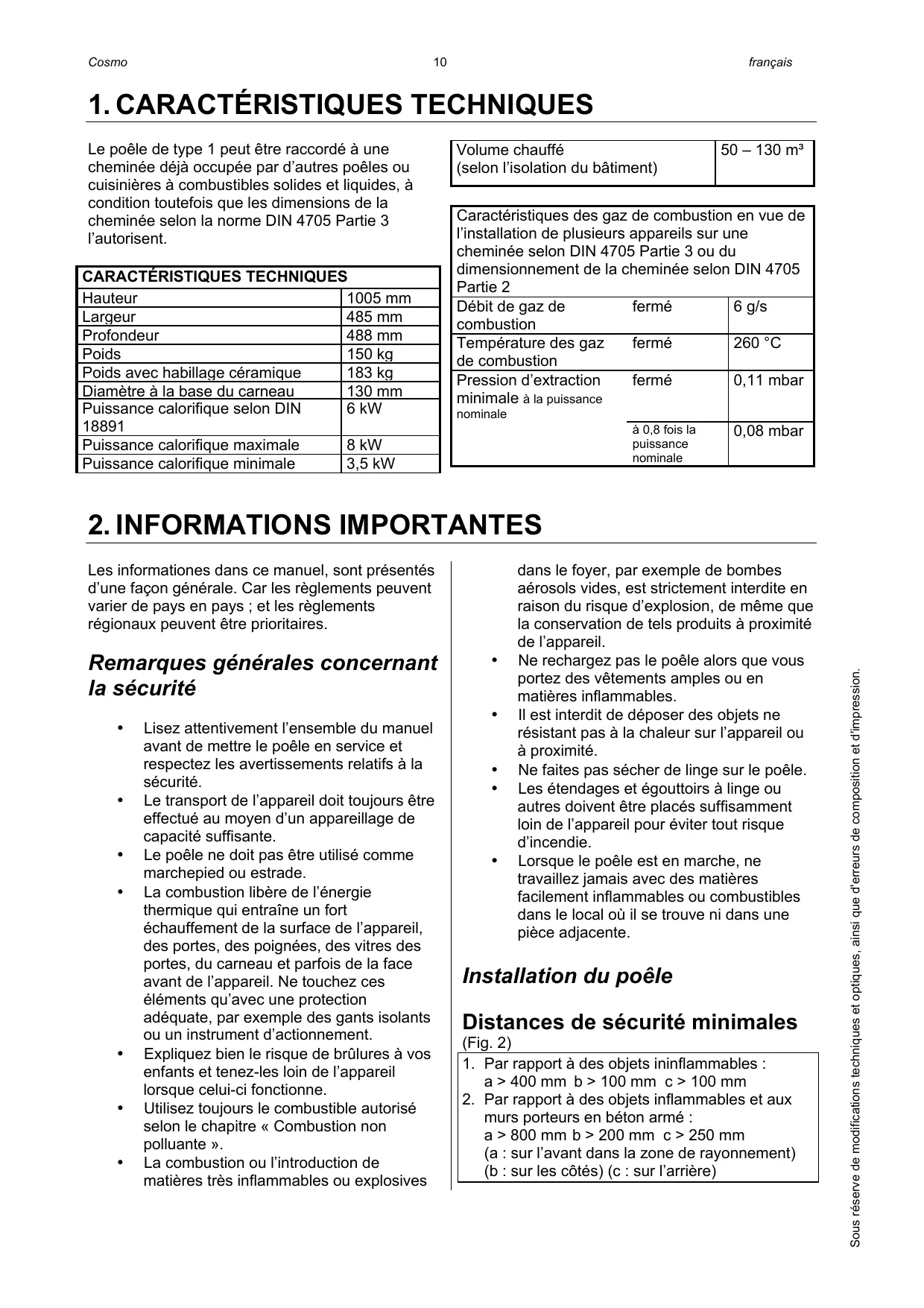

CHARACTERISTIQUES TECHNIQUES
Hauteur	1005 mm
Largeur	485 mm
Profondeur	488 mm
Poids	150 kg
Poids avec habillage céramique	183 kg
Diamètre à la base du carneau	130 mm
Puisance calorifique selon DIN 18891	6 kW
Puisance calorifique maximale	8 kW
Puisance calorifique minimale	3,5 kW

Volume chauffé (selon l'isolement du法律顾问)

50 – 130 m³

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	6 g/s
Température des gaz de combustion	fermé	260 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,11 mbar
	à 0,8 fois la puissance nominale	0,08 mbar

2. Informations importantes

Les informations dans ce manuel sont présentées d'une façon générale. Car les règlements peuvent varier de pays en pays ; et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant de mettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un appareillage de capacité suffisante.
• Le poêle ne doit pas être utilisé comme marchepied ou estrade. La combustion libre de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, du carreau et parfois de la face avant de l'appareil. Ne touchez ces éléments qu'avec une protection adéquate, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne. Utilisez toujours le combustible autorisé selon le chapitre « Combustion non polluante »
• La combustion ou l'introduction de matières très inflammables ou explosives

Dans le foyer, par exemple de bombes aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables. Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages et égouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poêle est en marche, ne travaillez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une pièce adjacente.

Distances de sécurité minimales

(Fig. 2)

1. Par rapport à des objets inflammables : a > 400 mm b > 100 mm c > 100 mm
2. Par rapport à des objets inflammables et aux murs porteurs en béton armé :

a > 800 mm b > 200 mm c > 250 mm (a: sur l'avant dans la zone de rayonnement) (b: sur les côtés) (c: sur l'arête)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre pièce donnant à l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifie si le sol pourrait en supporter le poids.

Raccordement du carreau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des carreaux à la cheminée. Notre installateur professionnel connaît bien ces règles. Il faut donc impérativement confier à ce professionnel le raccordement du carreau.

Première mise en service

Votre poèle a été peint avec un vernis spécial non polluant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touchez pas la surface peinte. Laissez le poèle chauffer fortement pendant au moins 1 heure 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir une fenêtre avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois votre poèle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois ou de lignite.

Quantité maximale de combustible

Au maximum 1,6 kg de bois ou 1,8 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poêle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poêle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La

Figure 3 indique la bonne quantité de matériaux à disposer dans le foyer. Fig. 3: Matériaux combustibles

Ouvrez au maximum les arrivées d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la porte du poêle.

Déposez du papier (non enduit) sur le fond du foyer.

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

Fig. 4 : Allumage

Allumez le papier.

Fermez la porte du foyer.

Dès que les copeaux brûlent bien, fermez le coulissement d'entrée d'air primaire.

Fig. 5: Fermeture du coulissement d'entrée d'air primaire

Dès que les buches brûlent bien, réglez la puissance de chauffage avec le coulissement d'entrée d'air secondaire (position maximale du coulissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis d'entrée d'air secondaire, ouvrez prudemment la porte du poèle, ajoutez du bois et refermez la porte.

Attendez que le bois ajouté s'enflamme, puis refermez le coulisseau d'entrée d'air primaire.

Réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire.

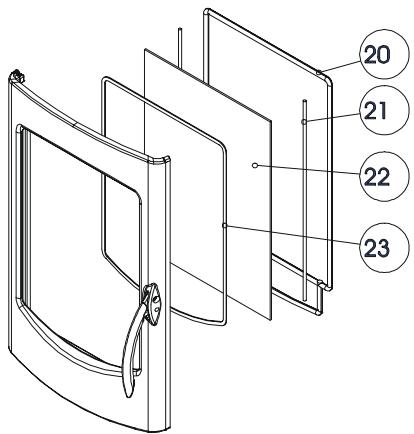

4. Principales PIECES détachées

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 1550 mm	23	710096
Joint rond d= 8 x 490mm	21	710049
Joint rond d= 12 mm	20	710338

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Cosmo Keramott côte croit/gauche	3/7	710023
Cosmo Keramott au fond devant	4	710024
Cosmo plaque tirage Vermeculite	6	712063
Cosmo plaque tirage	5	712062
Cosmo pare-bùche	8	712061
Cosmo grille en bas	1	712064
Cosmo/G3 grille amovible	2	712122

Autres

Désignation	N° sur schéma	Réf. article
Cosmo vitre du foyer	22	716706
Vernis pour poële	--	650002
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 l	--	640070

Accessoires

Numérotation des céramiques réfractaires = instructions de montage!

Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée et des produits d'entretien.

IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que le poêle reste en bon état de marche.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyées uniquement avec un chiffon (éventuellement humide). Utilisez pour les surfaces en inox, des produits spéciaux prévus pour ce revêtement.

Modellname / Name of Model / modello / nom du produit

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. de série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poêles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un défaut de matériel et/ou de fabrication pendant la durée de la garantie seront remplacées par des pièces neuves.

Nous déclinons toute garantie pour les pièces d'usure (par ex. céramique réfractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poêle AUSTROFLAMM doit avoir été installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être présentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuit par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nous présenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
