MANUALE UTENTE COSMO AUSTRO FLAMM

Regolazione aria secondaria

Regolazione aria primaria

français

ouvert - fermé

1. Dati tecnici 7

2. Informazioni importanti

3. Per un uso corretto della

vostra Kaminofen

1. Prospetto dei ricambi

principal 9

Garanzia 14

français

sommaire

1. Caracteristiques 10

2.Infos importantes 10

3.Bienutiliservoire

poèle 11

1. Principales pieces

détachées 12

Garantie 14

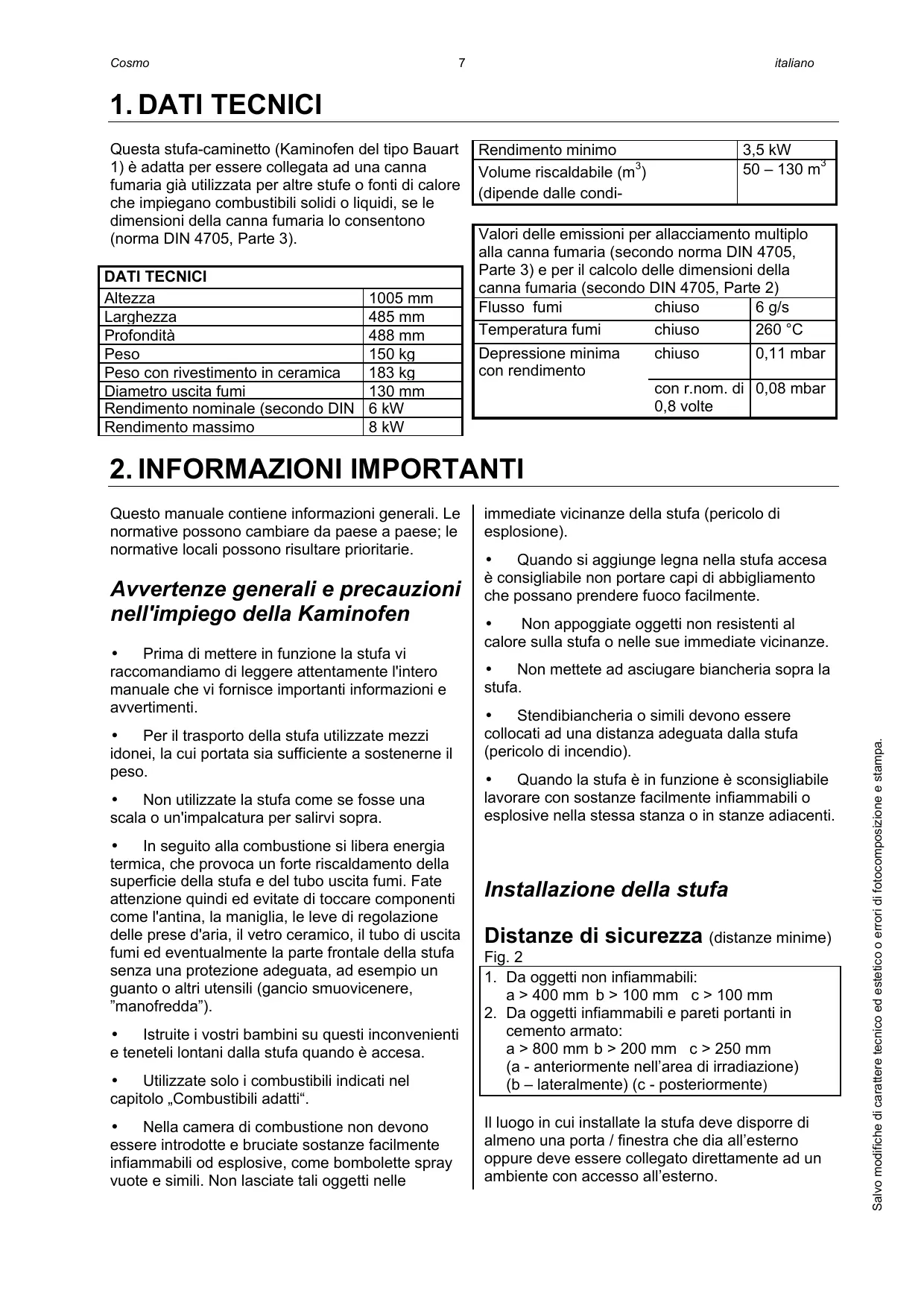

1. TECHNISCHE DATEN

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi o liquidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

DATI TECHNICI
Altezza	1005 mm
Larghezza	485 mm
Profondità	488 mm
Peso	150 kg
Peso con rivestimento in ceramicà	183 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo DIN	6 kW
Rendimento massimo	8 kW

Rendimento minimo	3,5 kW
Volume riscaldabile (m3)	50 – 130 m3
(dipende/DDLE condi-

Valori delle emissioni per allacciamento multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	6 g/s
Temperatura fumi	chiuso	260 °C
Depressione minima con rendimento	chiuso	0,11 mbar
	con r.nom. di 0,8 volte	0,08 mbar

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Le normative posso sonoambiare da paese a paese; le normative locali posso sono risultare prioritarie.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima di mettere in funzione la stufa vi raccomandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
  Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso.
  Nonutilizzate la stufacome se fosse una
  scalao un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quando ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa除去 una protezione adeguata, ad esempio un quanto o altri utensili (gancio smuovicenere, "manofredda").
  Istruite i vostri bambini su quosti inconvenienti e teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo „Combustibili adatti".
• Nella camera di combustione non devono essere introdotte e bruciate sostanze lavoramente infiammabili od explosive, come bombolette spray vuote e simili. Non lasciate tali oggetti nelle

immediate vicinanze della stufa (pericolo di esplsoione).

• Quando si aggiunge legna nella stufa accasa è consigliabile non portare capi di abbligamento che possano prendere fuoco lavorante.
  Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
  Non mettete ad asciugare biancheria sopra la stufa.
• Stendibiancheria o simili devono essere collocati ad una distanza adeguata alla stufa (pericolo di incendio).
• Quando la stufa è in funzione è sconsigliabile lavorare con sostanze disponmente infiammabili o esplosive nella stessaStanza o in stanze adiacenti.

Installazione della stufa

Distanze di sicurezza (distance minime)

Fig. 2

1. Da oggetti non inflammabili: a >400 mm b >100 mm c >100 mm
2. Da oggetti inflammabili e pareti portanti in cemento armato:
   a >800 mm b >200 mm c >250 mm (a - anteriormente nell'area di irradiazione) (b - lateramente) (c - posteriormente)

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete系統arla via in grado di sostarne il peso.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Quando mettete in funzione la stufa per la prima volta

La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatibile. Al momento della fornitura le superfici laccate e verniciate non sono più completemente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante esta fase, che deve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice.

VI PREGHIAMO DI TENERE CONTO DEL

FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo prolongato, avvertirete il caratteristico (e piacevole) odore della legna che arde.

Combustibili adatti

Legna naturale e non trattata, secca e ben conservata, tronchetti di legno pressato e mattonelle di lignite.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 1,6 kg di legna oppure 1,8 kg di tronchetti di legno pressato per volta. Non introducete quantità excessive di combustibile per evitare un surriscaldamento ed un seguente danneggiamento della stufa.

Combustione ed ecologia

Per ottenere una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15 % di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate.

Per una corretta accensione

Preparate tutto l'occorrente per accendere la stufa: trucoli di legno dolce, accendifuoco (ad es. Thermohit), carta (non patinata), e legna. L'illustrazione 1 vi fornisce leindicazioni circa le giuste quantità per l'accensione.

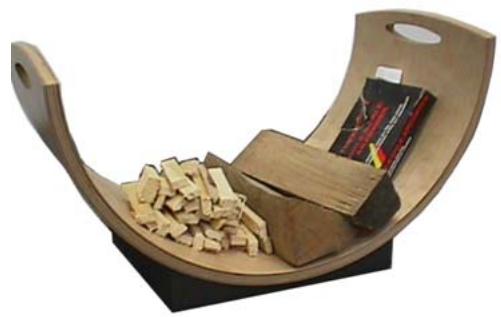

III. 1: Materiali per l'accensione

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

Aprite ora I'antina.

Disponete daprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

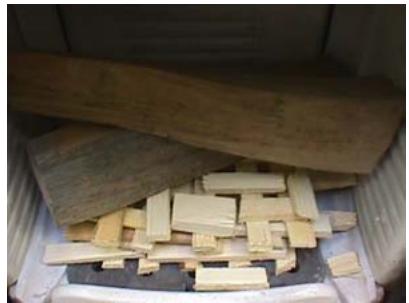

III. 2: Accensione

Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucoli stanno bruciando per poi chiudere la presa dell'aria primaria.

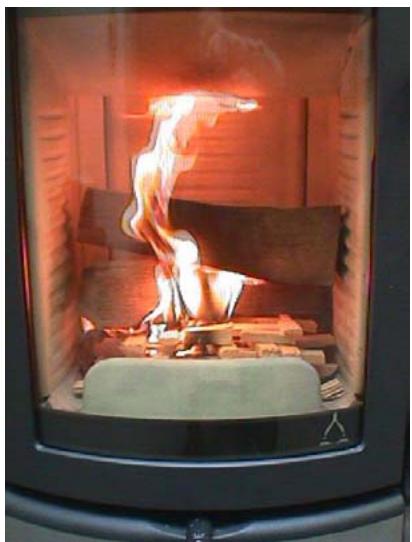

III. 3: Chiudere la presa dell'aria primaria

Quando又能 i ceppi avranno incominciato a predere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendoattenzione),aggiungete la legna e richiudete infine I'antina. Attendete fino a quando ancche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

4. PROSPETTO DEI RICAMBI PRINCIPALI

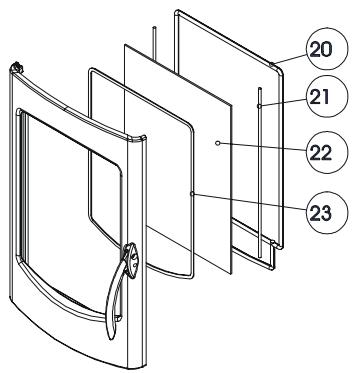

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8 x 2 x 1550 mm	23	710096
Guarnizione tonda d= 8 x 490 mm	21	710049
Guarnizione tonda d= 12 mm	20	710338

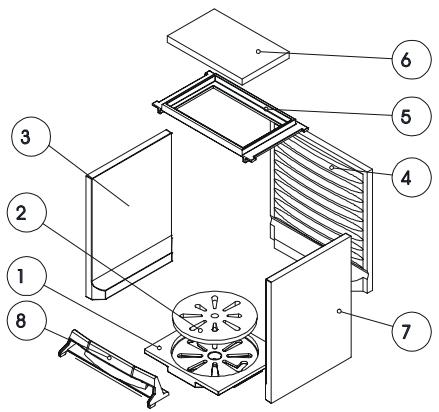

Keramott

Denominazione	N. su dis.	N. art.
Cosmo Keramott laterale	3/7	710023
Cosmo Keramott posteriore	4	710024
Cosmo Vermiculite tagliafiamme	6	712063
Cosmo tagliafiamme acciaio	5	712062
Cosmo fermalegna	8	712061
Cosmo griglia	1	712064
Cosmo/G3 griglia	2	716122

Altre parti

Denominazione	N. su dis.	N. art.
Vetroceramico antina Cosmo	22	716706
Vernice	--	650002
Accendifuoco	--	640067
Detergente vetroceramico 0,5 I	--	640070

Numerazione dei refrattari = ordine da seguire per il modaggio!

Accessor

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa, prodotti per la cura e pulizia edanche lo Heat Memory System per l'accumulazione termica.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vosto rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuera a funzionare in modo corretto e sicuro.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli apposti prodotti in vendita presso i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche per le superfici in acciaio inox vanno trattate con gli apposti detergenti.

1. CARACTERISTIQUES TECHNIQUES

Noi garantiamo il buon funzionamento di tutti i componenti in acciaio e ghisa della vostra Kaminofen AUSTROFLAMM per una durata di 2 anni a partire alla data della prima vendita. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude alla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averedirittoalleprestazioniidi garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.

Garantie 2 ans
