Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	COSMO
Höhe	1005 mm
Breite	485 mm
Tiefe	488 mm
Gewicht	150 kg (183 kg mit Keramikverkleidung)
Nennwärmeleistung	6 kW
Maximale Wärmeleistung	8 kW
Minimale Wärmeleistung	3,5 kW
Heizvolumen	50 – 130 m³
Rauchrohrdurchmesser	130 mm
Abgastemperatur (Nenn)	260 °C
Abgasmassenstrom	6 g/s
Mindestförderdruck	0,11 mbar
Zugelassene Brennstoffe	Trockenes Holz (Feuchte < 15 %), Holzbriketts oder Braunkohle
Maximale Brennstoffmenge	1,6 kg Holz oder 1,8 kg Briketts
Sicherheitsabstände (brennbare Gegenstände)	Vorne > 400 mm, Seiten > 100 mm, hinten > 100 mm
Sicherheitsabstände (Stahlbetonwände)	Vorne > 800 mm, Seiten > 200 mm, hinten > 250 mm
Luftregelung	Primär- und Sekundärluftschieber
Garantie	2 Jahre auf Stahl und Gusseisen (außer Verschleißteile)
Glasscheibenpflege	Spezialprodukt wie Thermohit
Reinigung der lackierten Oberflächen	Weiches Tuch (ggf. feucht)

Häufig gestellte Fragen - COSMO AUSTRO FLAMM

Welche Brennstoffe kann ich im Ofen COSMO verwenden?

Sie müssen trockenes Naturholz (Feuchte < 15 %), Holzbriketts oder Braunkohle verwenden. Verwenden Sie niemals behandeltes Holz oder brennbare Materialien.

Was ist die maximale Brennstoffmenge zum Nachlegen?

Die maximale Menge beträgt 1,6 kg Holz oder 1,8 kg Briketts. Eine Überladung kann zu Überhitzung und Schäden am Gerät führen.

Wie zünde ich den Ofen richtig an?

Öffnen Sie die Primär- und Sekundärluftzufuhr vollständig. Legen Sie unbeschichtetes Papier, weiche Holzspäne und 1-2 Holzscheite. Zünden Sie das Papier an, schließen Sie die Tür, und sobald das Feuer brennt, schließen Sie die Primärluft und regeln Sie die Leistung mit der Sekundärluft.

Welche Sicherheitsabstände sind einzuhalten?

Zu brennbaren Gegenständen: vorne > 400 mm, seitlich > 100 mm, hinten > 100 mm. Bei Stahlbetonwänden: vorne > 800 mm, seitlich > 200 mm, hinten > 250 mm.

Wie pflege ich die Ofenscheibe?

Verwenden Sie ein spezielles Reinigungsmittel für Ofenscheiben, wie Thermohit. Kratzen Sie nicht an der Scheibe, um Kratzer zu vermeiden.

Kann ich den Ofen an einem bereits belegten Schornstein betreiben?

Ja, sofern die Abmessungen des Schornsteins nach Norm DIN 4705 Teil 3 dies zulassen. Es ist zwingend erforderlich, einen Fachinstallateur zu konsultieren.

Was ist bei der ersten Inbetriebnahme zu tun?

Der Speziallack ist noch weich. Lassen Sie den Ofen mindestens 1,5 Stunden bei geöffnetem Fenster stark aufheizen. Es können Dämpfe entstehen; das ist normal. Wiederholen Sie den Vorgang, bis der Geruch verschwindet.

Welche Garantie hat der Ofen COSMO?

Die Garantie beträgt 2 Jahre auf Stahl- und Gussteile ab Kaufdatum. Verschleißteile (Keramik, Dichtungen, Rost, Glas, Lack) sind ausgeschlossen. Die Installation muss von einem Fachmann durchgeführt werden.

Wie lege ich den Ofen während des Betriebs nach?

Öffnen Sie zuerst die Primär- und Sekundärluftschieber, dann öffnen Sie vorsichtig die Tür. Legen Sie das Holz nach, schließen Sie die Tür, warten Sie, bis das Holz brennt, und schließen Sie dann die Primärluft. Regeln Sie die Leistung mit der Sekundärluft.

Wo finde ich Ersatzteile?

Ersatzteile (Dichtungen, Keramik, Glas usw.) sind bei Ihrem AUSTRO FLAMM Fachhändler erhältlich. Defekte Teile dürfen nur von einem Fachmann ausgetauscht werden, um die ordnungsgemäße Funktion zu gewährleisten.

BEDIENUNGSANLEITUNG COSMO AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

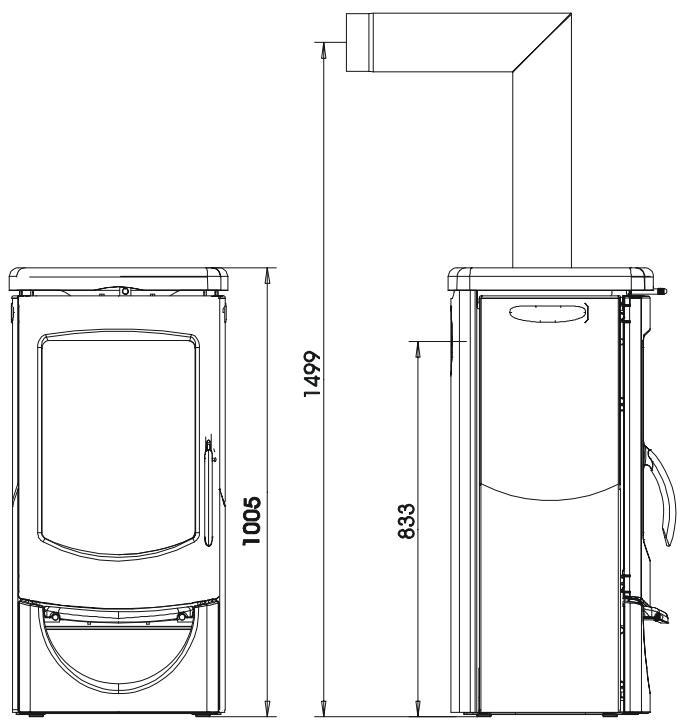

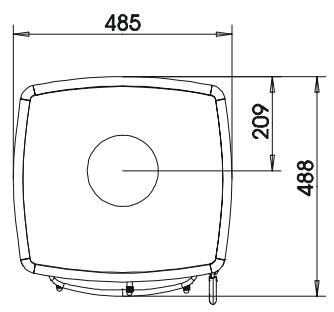

Fig. 1
Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primäreluftschieber

english

open - closed

1. Techn. Daten 1

2. Wichtige Informationen 1

3. So bedieren Sie ihren

Kaminofen richtig

1. Die wichtigen

Ersatzteile - Übersicht 3

Garantie 13

english

contents

1. Techn. data 4

2. Important information 4

3. Correct operation

of your stove 5

1. The most important

pare parts - overview 6

Guarantee 13

italiano

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

Maximale Heizleistung	8 kW
Kleine Heizleistung	3,5 kW
Ruumheizvermögen (abhängig von der Hausisolierung)	50 – 130 m³

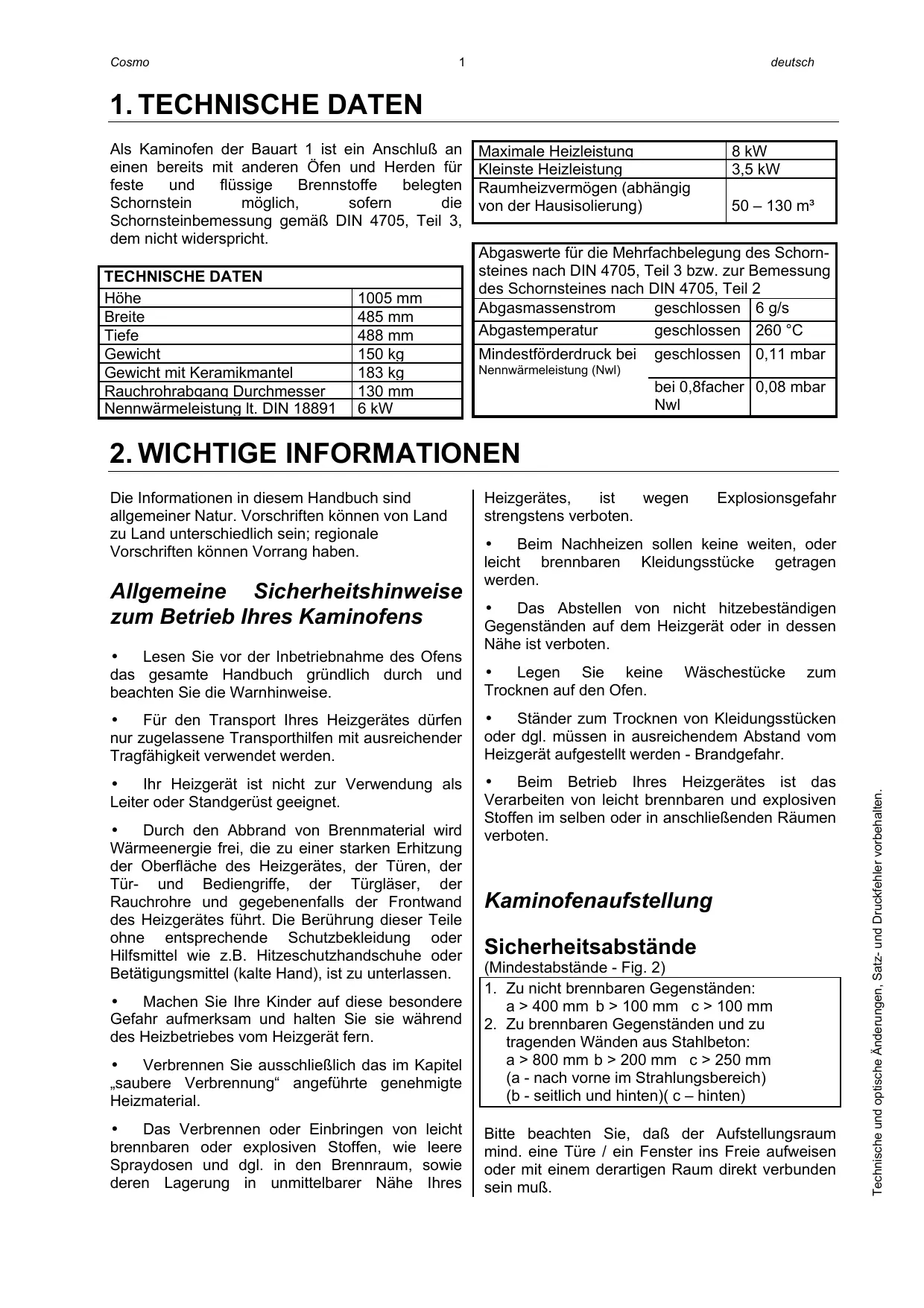

TECHNISCHE DATEN
Höhe	1005 mm
Breite	485 mm
Tiefe	488 mm
Gewicht	150 kg
Gewicht mit Keramikmantel	183 kg
Rauchrohrabgäng Durchmesser	130 mm
Nennwärmeleistung lt. DIN 18891	6 kW

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	6 g/s
Abgastemperatur	geschlossen	260 °C
Mindestförderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,11 mbar
	bei 0,8facherNwl	0,08 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in diesen Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Türglaser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
  Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
• Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihr's Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Kaminofenaufstellung

Sicherheitsabstände

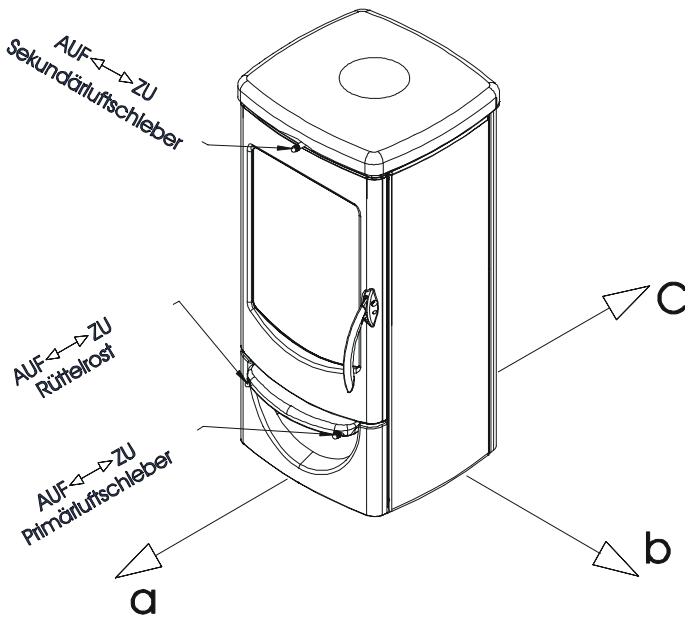

(Mindestabstände - Fig. 2)

1. Zu nicht brennbaren Gegenständen: a > 400 mm b > 100 mm c > 100 mm
2. Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a > 800 mm b > 200 mm c > 250 mm (a - nach vorne im Strahlungsbereich) (b - seitlich undAPHEN)(c - hinten)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß.

Bodentragfähigkeit

Prufen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strengge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushängt des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberflächearfährend这点es Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgezeichnet werden. Bei der Aushängt des Lackes konnen sightbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofen nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts, Braunkohlebriketts.

Maximale Brennstoffmerge

Maximal aufzugebende Brennstoffmenge: 1,6 kg Holz oder 1,8 kg Holzbriketts.
Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor - Weichholzpane, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

Brennholz. Fig. 3 gibt Ichnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

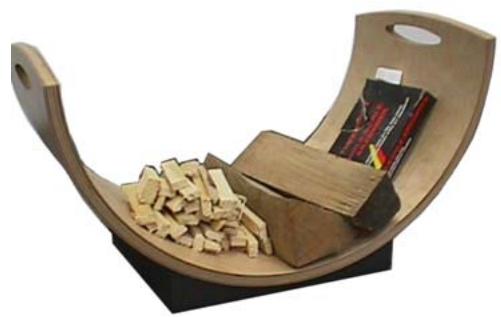

Fig. 3: Heizmaterial

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF".

Öffnen Sie die Kaminofentür.

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.

Legen Sie darauf eine handvoll Weichholzspane.
Legen Sie auf diese Späne 1-2 Scheite Holz.

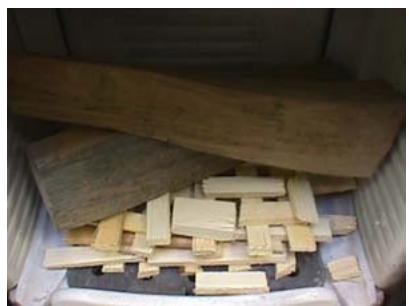

Fig. 4: Anzünden

Zünden Sie nun das Papier an.

Schließen Sie die Feuerraumtur.

Sobald die Weichholzpane gut brennen, schließen Sie den Primäreluftschieber.

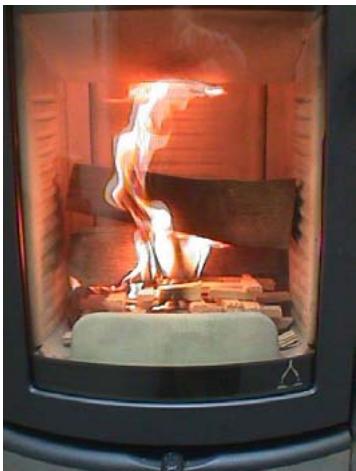

Fig. 5: Primäreluftschieber schließen

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlagen gehen Sie prinzipiell wie beim Anheizen vor: Primäreluftschieber öffnen, Sekundäreluftschieber öffnen, Kamintüre vorsichtig {. Offnen, Holz nachlagen, Kaminofentüre schlieben. Warten Sie, bis das nachgelegte Holz brennt. Dann schreiben Sie den Primäreluftschieber. Regel Sie in der Folge die Heizleistung mit dem Sekundäreluftschieber.

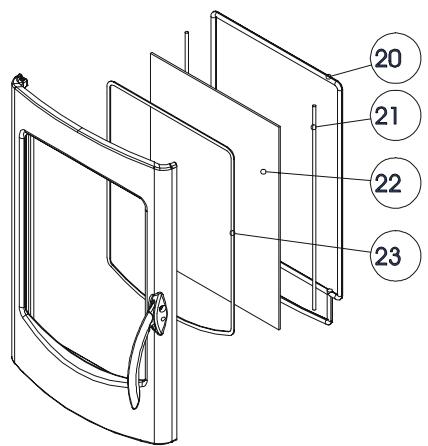

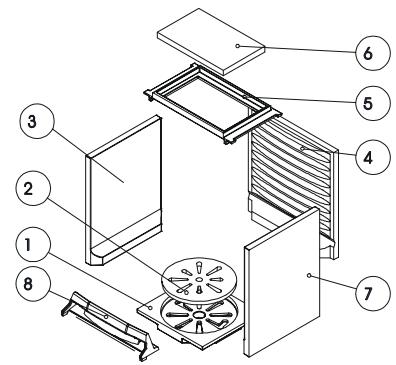

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 x 1550 mm	23	710096
Dichtung rund d= 8 x 490 mm	21	710049
Dichtung rund d= 12 mm	20	710338

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Cosmo Keramott Seitenstein	3/7	710023
Cosmo Keramott Rückwand	4	710024
Cosmo Vermeculiteplatte	6	712063
Cosmo Zugplatte	5	712062
Cosmo Holzfänger	8	712061
Cosmo Bodenrost	1	712064
Cosmo/G3 Rüttelrost	2	716122

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Cosmo Türglas	22	716706
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5I	--	640070

Numerierung Keramott = Einbauanleitung!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.

WICHTIG: Lassen Sie defekte Teile ausschließlich von ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfals Spezialreiniger.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußsteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllen Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihr dem AUSTROFLAMM-Fachhändler vorlagen!
