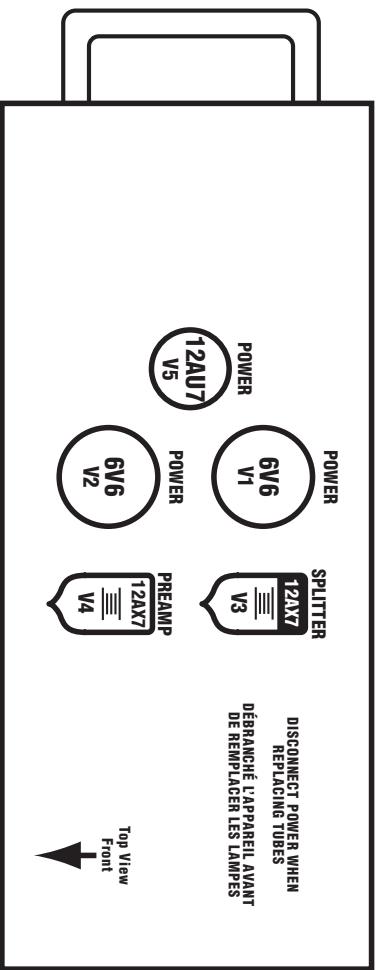

Traynor Le Traynor DarkHorse DH15H Introduction La Traynor DarkHorse DH15H est une tête d’amplificateur entièrement à lampe de calibre professionnel. Conçu pour le musicien professionnel, le DarkHorse se prête à l'usage en studio ou sur scène. Tirant de ses 50 années d'expérience dans l’industrie de l’amplification, le DarkHorse de Traynor est un appareil sans superflus — mais soyez certain que le DarkHorse est bien plus qu’un simple amplificateur! Avec deux étage de sortie commutable par l'utilisateur et trois sonorisation Tonestack uniques, c'est comme se munir de six amplificateur en un! Caractéristiques + De conception et fabrication 100% Canadienne! + Design entièrement à lampe avec une paire de lampe 12AX7, une paire de 12AU7 et une paire de 6V6 assorties. . Étage de sortie class À avec mode triode (12AU7) et pentode (6V6) commutable par l'utilisateur. + Sélection de trois sonorisation Tonestack: USA, Brit et PURE. - Polarisation de cathode et aucune boucle de feedback pour un son classique. + Châssis en acier pour une durabilité maximale et une armure contre le bruit. + sac rembourré Traynor DHB1 inclus. LS « Guide de Démarrage Rapide . Branchez le cordon d'alimentation à une prise CA à trois trous avec raccordement à la masse.

2. Branchez l'amplificateur à une enceinte à haut-parleur de 8 ou 16 ohms en utilisant les

prises à l'arrière de l’amplificateur. L'enceinte Traynor DHX12 serait un bon choix. Un mur d'enceinte 4x12 fait aussi l'affaire si vous êtes du genre...

3. Réglez le sélecteur Standby à la position centrale et le sélecteur de mise en marche à la

position ON. Vous devrez attendre une minute pour permettre aux lampes de se réchauffer.

4. Branchez votre instrument et réglez la commande Master à zéro.

Réglez les commandes de Gain, Treble et Bass à leur position centrale.

6. Choisissez à l’aide du sélecteur Standby, les lampes de sortie que vous désirez utiliser.

Le mode de puissance réduite avec étage de sortie triode 12AU7 est obtenu avec le sélecteur vers le bas. Réglez le sélecteur vers le haut pour obtenir le mode de puissance plus élevée de l'étage de sortie pentode 6V6. En plus d'offrir des niveaux de puissance qui diffèrent, chaque ensemble de lampe de sortie offre une sonorité distincte.

7. Montez le Volume, réglez la tonalité au choix et laissez-vous aller!

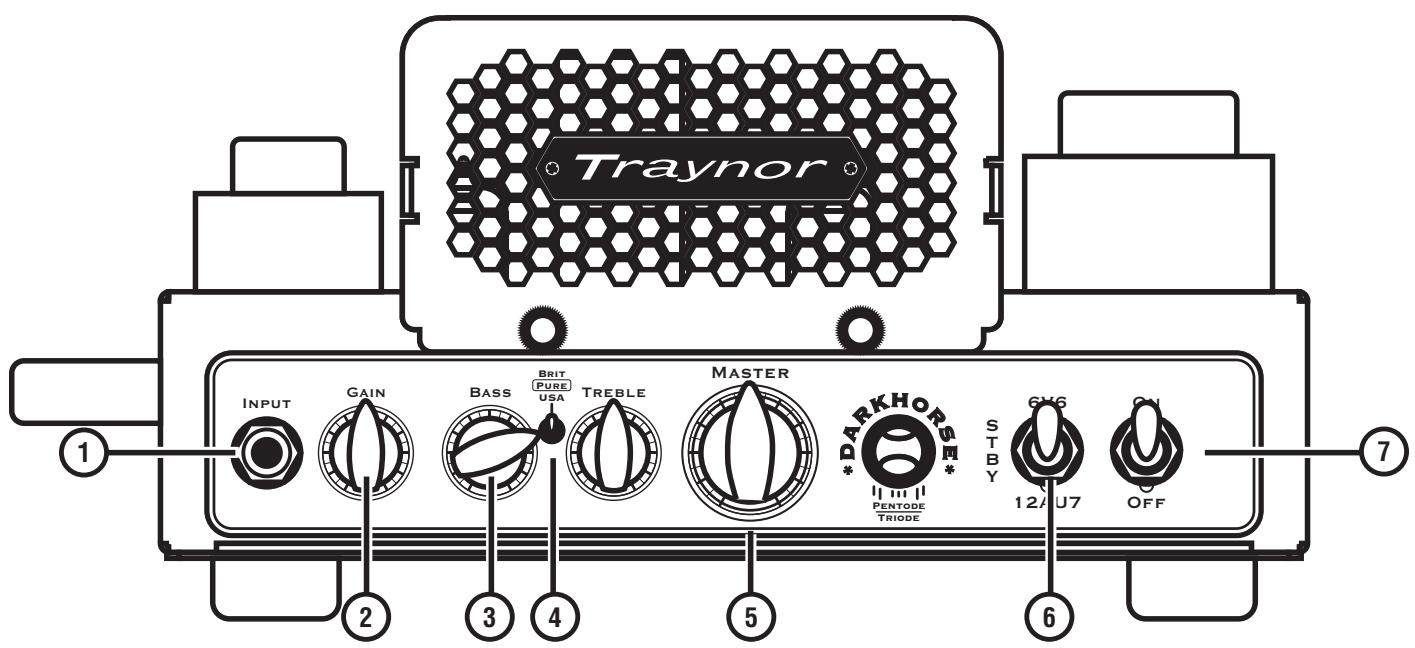

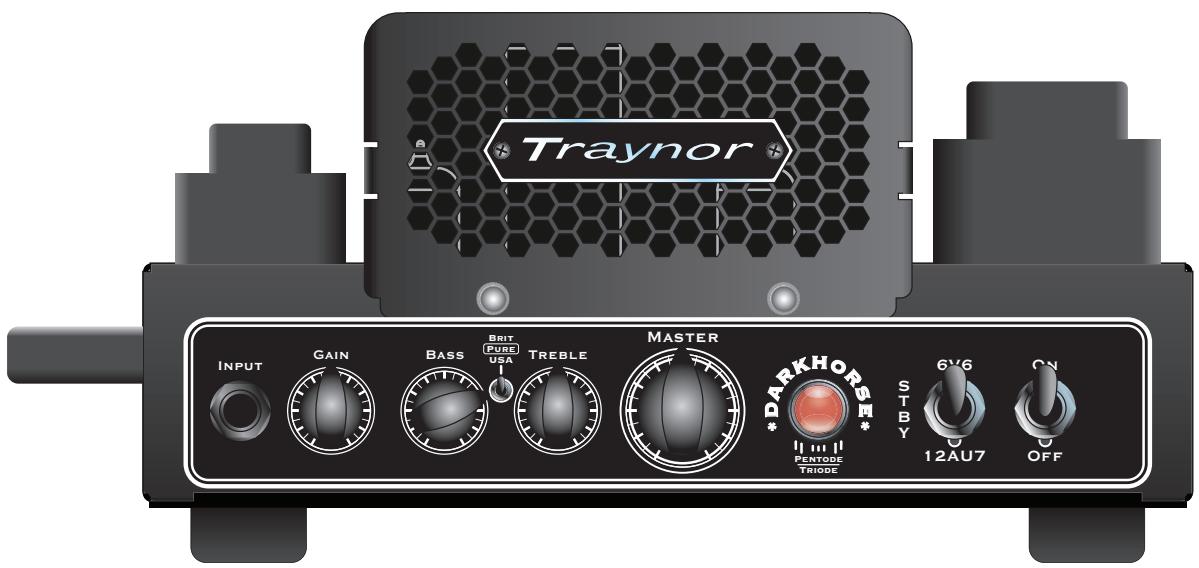

Traynors *DARKHORSE* PARALLEL pHi © Prise d’Entrée — Prise type phone 1/4 de pouce. © Commande de Gain. © Commandes Bass et Treble. © Sélecteur Tonestack. © Commande Master. © Sélecteur Standby / Output. © Sélecteur de Mise en Marche. © Prises de Sorties pour Haut-Parleur — Prises type phones 1/4 de pouce.

C'est une entrée à sensibilité élevé conçu pour le raccordement des guitares. Si vous prévoyez y brancher un appareil avec sortie de niveau ligne, assurez-vous que le niveau de sortie de cet appareil est réglé très bas.

Cette commande ajuste le gain de la première étage de lampe de l’amplificateur. La commande de gain détermine, de concert avec le sélecteur Tonestack, le niveau de saturation que vous obtiendrez à bas volume. Vous remarquerez aussi qu'avec la commande de gain à bas niveau, la sonorité devient un peu plus brillante; c'est comme un réglage ‘brighiness” intégré.

Utilisez ces commandes pour façonner la tonalité générale de l’amplificateur. La position médiane représente un bon point de départ.

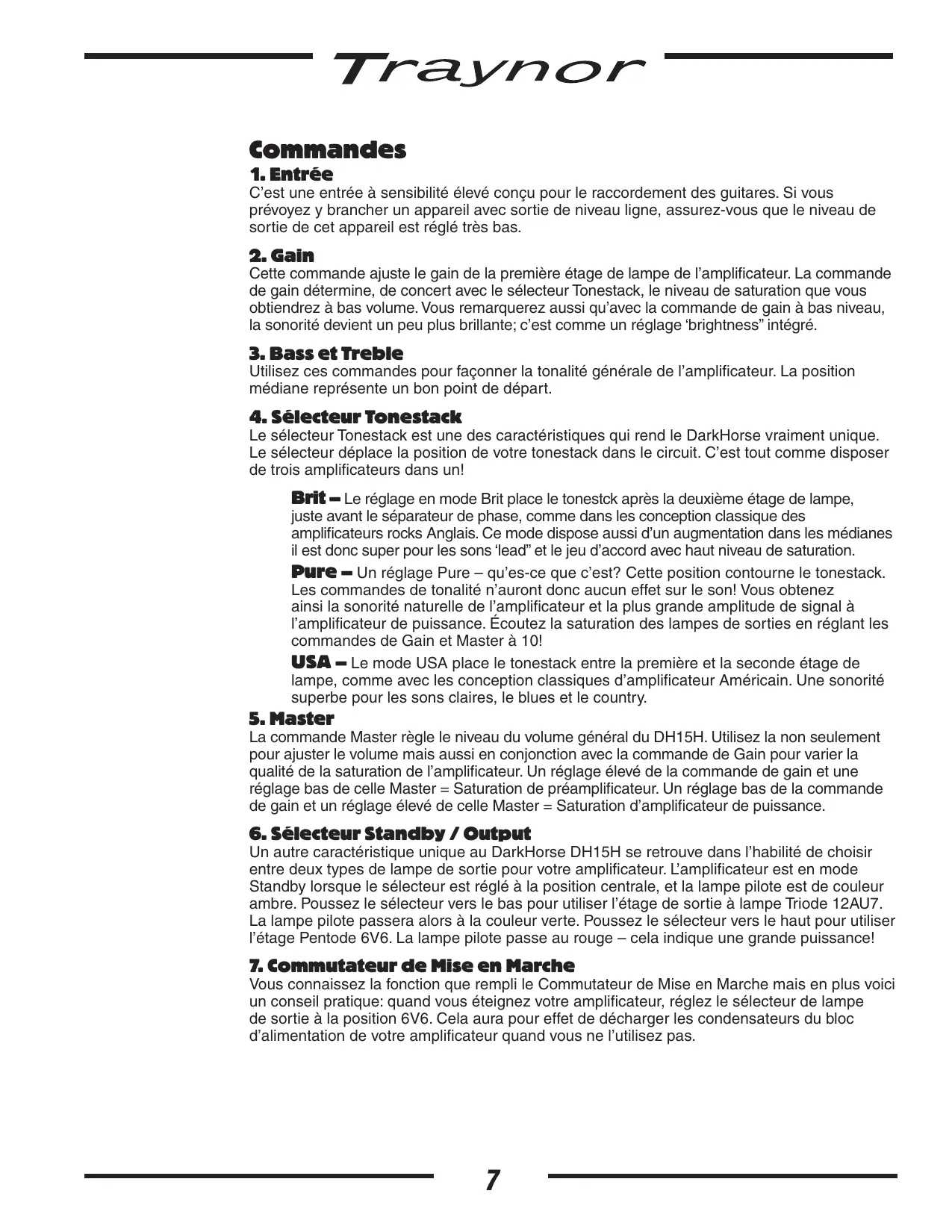

4. Sélecteur Tonestack

Le sélecteur Tonestack est une des caractéristiques qui rend le DarkHorse vraiment unique. Le sélecteur déplace la position de votre tonestack dans le circuit. C'est tout comme disposer de trois amplificateurs dans un! Brit — Le réglage en mode Brit place le tonestck après la deuxième étage de lampe, juste avant le séparateur de phase, comme dans les conception classique des amplificateurs rocks Anglais. Ce mode dispose aussi d’un augmentation dans les médianes il est donc super pour les sons ‘lead” et le jeu d'accord avec haut niveau de saturation. Pure — Un réglage Pure — qu'es-ce que c’est? Cette position contourne le tonestack. Les commandes de tonalité n’auront donc aucun effet sur le son! Vous obtenez ainsi la sonorité naturelle de l’amplificateur et la plus grande amplitude de signal à l'amplificateur de puissance. Écoutez la saturation des lampes de sorties en réglant les commandes de Gain et Master à 10! USA — Le mode USA place le tonestack entre la première et la seconde étage de lampe, comme avec les conception classiques d’amplificateur Américain. Une sonorité superbe pour les sons claires, le blues et le country.

La commande Master règle le niveau du volume général du DH15H. Utilisez la non seulement pour ajuster le volume mais aussi en conjonction avec la commande de Gain pour varier la qualité de la saturation de l’amplificateur. Un réglage élevé de la commande de gain et une réglage bas de celle Master = Saturation de préamplificateur. Un réglage bas de la commande de gain et un réglage élevé de celle Master = Saturation d'amplificateur de puissance.

6. Sélecteur Standby / Output

Un autre caractéristique unique au DarkHorse DH15H se retrouve dans l’habilité de choisir entre deux types de lampe de sortie pour votre amplificateur. L'amplificateur est en mode Standby lorsque le sélecteur est réglé à la position centrale, et la lampe pilote est de couleur ambre. Poussez le sélecteur vers le bas pour utiliser l'étage de sortie à lampe Triode 12AU7. La lampe pilote passera alors à la couleur verte. Poussez le sélecteur vers le haut pour utiliser l'étage Pentode 6V6. La lampe pilote passe au rouge — cela indique une grande puissance!

7. Commutateur de Mise en Marche

Vous connaissez la fonction que rempli le Commutateur de Mise en Marche mais en plus voici un conseil pratique: quand vous éteignez votre amplificateur, réglez le sélecteur de lampe de sortie à la position 6V6. Cela aura pour effet de décharger les condensateurs du bloc d'alimentation de votre amplificateur quand vous ne l’utilisez pas.

8. Enceintes de Haut-Parleur

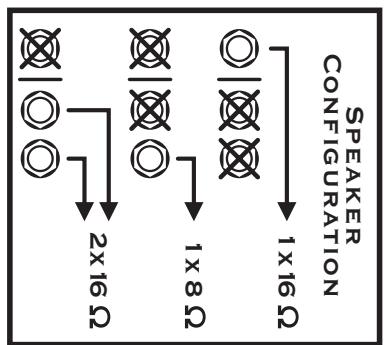

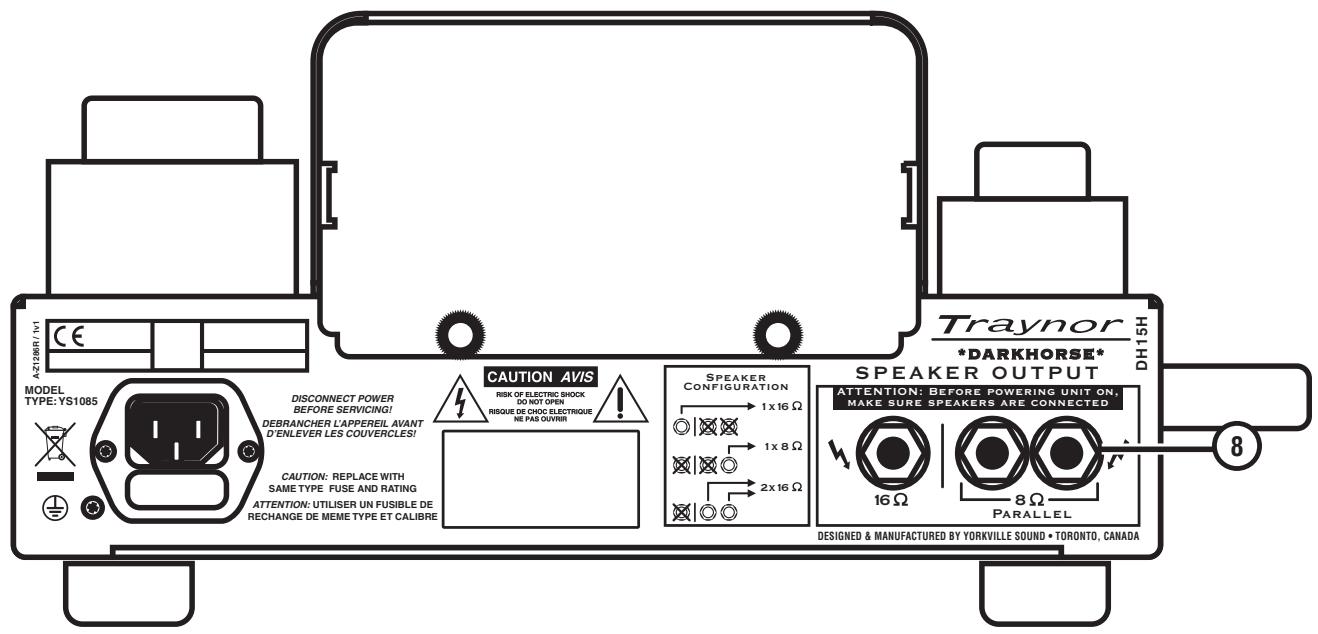

Vous trouverez à l'arrière du DH15H une prise de sortie 16 ohms et une paire de prise de sorties 8 ohms. Ceci permet le raccordement à votre amplificateur d'une bonne variété de type d'enceintes. Notez que les prises 8 ohms sont internement connectés en parallèle et rappelez-vous aussi que vous souhaitez avoir une impédance totale de 8 ohms. L'impédance de la charge serait en fait de 4 ohms si deux enceintes de 8 ohms étaient branchées au DH15H. Le DH15H est capable d'entrainer une telle charge, mais il produira moins de puissance de sortie que si vous ne branchez qu'une seule enceinte de 8 ohms. Ceci est attribuable à la non-adaptation de l'impédance avec le transformateur de sortie. Voici quelques exemples de raccordement d'enceintes à votre DarkHorse: + Branchez une enceinte Traynor DHX12 (16 ohms) à la prise de sortie 16 ohms. + Branchez une paire de Traynor DHX12 (16-ohms chaque, total de 8 ohms lorsque branché en parallèle) aux prises de 8 ohms - une enceinte par prise. + Branchez une enceinte Traynor YCX12 (8 ohms) à l’une ou l’autre des prises 8 ohms et n'utilisez pas l’autre prise. Conseils au Sujet de la Tonalité

• CONSEIL #1: Le Tonestack du DarkHorse n’est pas le type de circuit que l’on retrouve généralement dans la plupart des amplificateurs. Le circuit est fondé sur le tonestack présent dans plusieurs amplificateurs Traynor classiques et il offre une gamme étendue de contrôle. Réglez d’abord les commandes de Bass et Treble à leur position centrale (l'amplificateur a été conçu et ajusté avec les commandes à cette position). À partir de là, faite les réglages nécessaire pour assortie l’amplificateur avec votre guitare, votre enceinte à haut-parleur et vos gouts. CONSEIL #2: Extension dynamique maximum — si vous recherchez une superbe tonalité claire, sélectionnez l'étage de sortie 6V6, passez au mode USA et et réduisez le niveau du Gain. Vous constaterez une brillance grandissante alors que vous réduisez le niveau de la commande de Gain sur l’amplificateur. Une caractéristique qui permet un son super claire qui se distingue du reste. Augmenter le niveau du gain alors que vous êtes en mode USA ajoutera un peu de poids à votre son et commencera à introduire un peu de saturation d'amplificateur de puissance. CONSEIL #3: Vous voulez un gain maximum à faible volume? Sélectionnez l'étage de sortie 12AU7, passez en mode Brit et augmentez le niveau de la commande de Gain en gardant la commande Master à un niveau bas. Vous voulez le maximum de Gain et le maximum de Volume? Montez les commandes de Gain et Master, sélectionnez l'étage de sortie 6V6 et réglez le sélecteur de mode à la position Pure. Vous remarquerez que le mode Brit offre plus de Gain alors que le niveau de la commande Master est bas tandis que le mode Pure offrira plus de Gain avec la commande Master poussée au maximum.

Modi Type: Puissance @ impédance min. (Watts): Suramplification brusque - 2 cycles: Canaux d’Entrées: Canal 1 - entrées: Canal 1 - commandes: Canal 1 - sélecteur: Commutation de Canal:

DarkHorse DH15H Tête d'amplificateur pour guitare mode 6V6: 12 watts; mode 12AU7: 0.8 watts mode 6V6: 15 watts; mode 12AU7: 2 watts

DH15H SUGGESTED SETTINGS

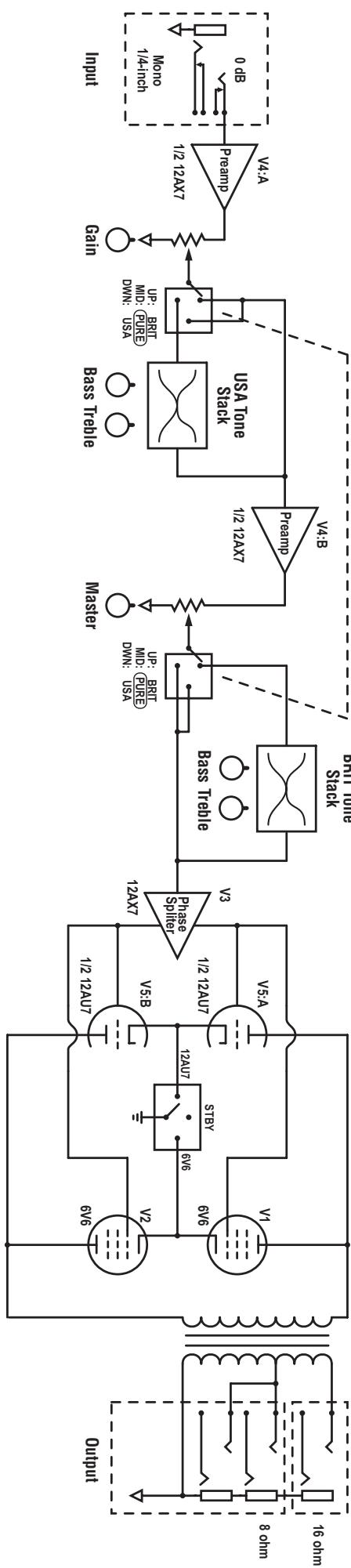

TYPE: YS1085 Block Diagram for DH15H

BLOCK-DIAG-DH15H-00-1v0

7raynor Two Year Warranty Unlimited Warranty Your Traynor two year unlimited warranty on this product is transferable and does not require registration with Yorkville Sound or your dealer. lf this product should fail for any reason within two years of the original purchase date, simply return it to your Traynor dealer with original proof of purchase and it will be repaired free of charge. Freight charges, consequential damages, weather damage, damage as a result of improper installation, damages due to exposure to extreme humidity, accident or natural disaster are excluded under the terms of this warranty. Warranty does not cover consumables such as vacuum tubes, bulbs or batteries beyond 90 days of original purchase. See your Yorkville dealer for more details. Warranty valid only in Canada and the United States. Garantie Illimitée La garantie illimitée de deux ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial, retournez-le simplement à votre détaillant Traynor avec la preuve d'achat original et il sera réparé gratuitement. Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampes ou les piles. Les produits consommables ne sont garantie que pour 90 jours suivant la date d'achat. Voir voire détaillant Yorkville pour plus de détails. Cette garantie n’est valide qu'au Canada et aux Etats Unis d'Amérique. REAL Gear. Canada U.S.A. Voice: (905) 837-8481 Voice: (716) 297-2920 REAL Fax: (905) 837-8746 Fax: (716) 297-3689
