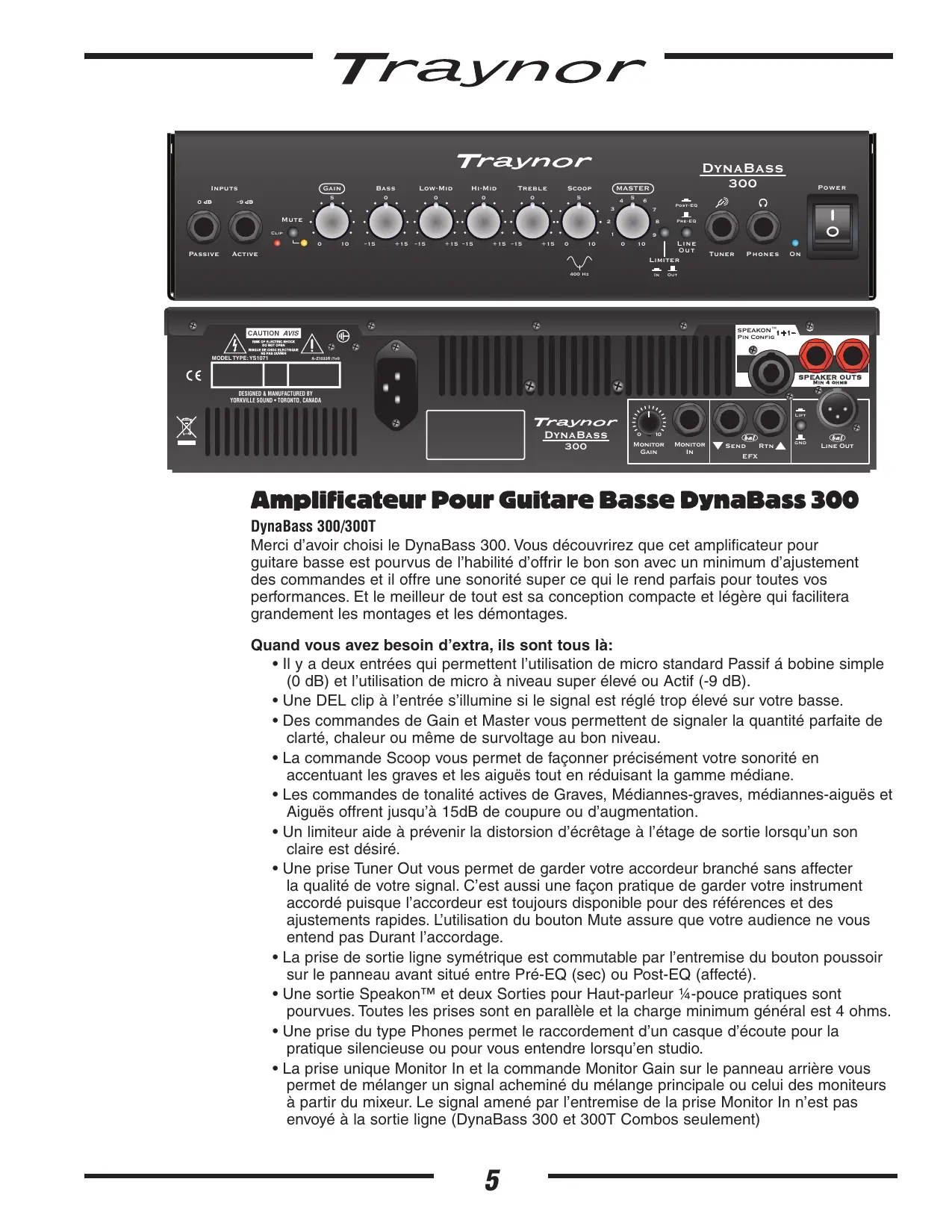

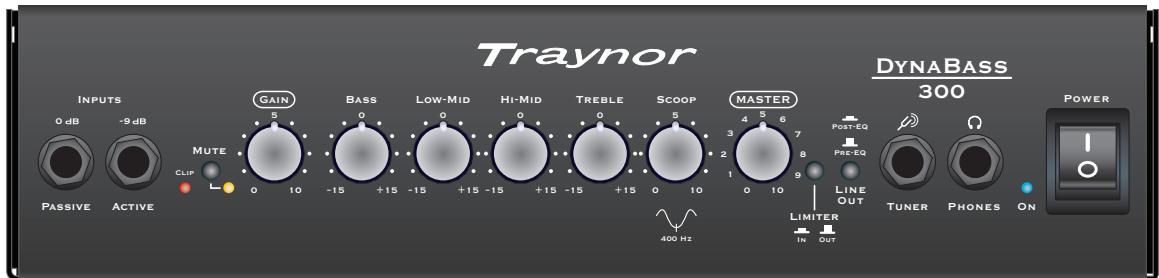

Send Rtn EFX GND Line Out Amplificateur Pour Guitare Basse DynaBass 300 DynaBass 300/300T Merci d’avoir choisi le DynaBass 300. Vous découvrirez que cet amplificateur pour guitare basse est pourvus de l’habilité d’offrir le bon son avec un minimum d’ajustement des commandes et il offre une sonorité super ce qui le rend parfais pour toutes vos performances. Et le meilleur de tout est sa conception compacte et légère qui facilitera grandement les montages et les démontages. Quand vous avez besoin d’extra, ils sont tous là:

• Il y a deux entrées qui permettent l’utilisation de micro standard Passif á bobine simple (0 dB) et l’utilisation de micro à niveau super élevé ou Actif (-9 dB).
• Une DEL clip à l’entrée s’illumine si le signal est réglé trop élevé sur votre basse.
• Des commandes de Gain et Master vous permettent de signaler la quantité parfaite de clarté, chaleur ou même de survoltage au bon niveau.
• La commande Scoop vous permet de façonner précisément votre sonorité en accentuant les graves et les aiguës tout en réduisant la gamme médiane.
• Les commandes de tonalité actives de Graves, Médiannes-graves, médiannes-aiguës et Aiguës offrent jusqu’à 15dB de coupure ou d’augmentation.
• Un limiteur aide à prévenir la distorsion d’écrêtage à l’étage de sortie lorsqu’un son claire est désiré.
• Une prise Tuner Out vous permet de garder votre accordeur branché sans affecter la qualité de votre signal. C’est aussi une façon pratique de garder votre instrument accordé puisque l’accordeur est toujours disponible pour des références et des ajustements rapides. L’utilisation du bouton Mute assure que votre audience ne vous entend pas Durant l’accordage.
• La prise de sortie ligne symétrique est commutable par l’entremise du bouton poussoir sur le panneau avant situé entre Pré-EQ (sec) ou Post-EQ (affecté).
• Une sortie Speakon™ et deux Sorties pour Haut-parleur ¼-pouce pratiques sont pourvues. Toutes les prises sont en parallèle et la charge minimum général est 4 ohms.
• Une prise du type Phones permet le raccordement d’un casque d’écoute pour la pratique silencieuse ou pour vous entendre lorsqu’en studio.
• La prise unique Monitor In et la commande Monitor Gain sur le panneau arrière vous permet de mélanger un signal acheminé du mélange principale ou celui des moniteurs à partir du mixeur. Le signal amené par l’entremise de la prise Monitor In n’est pas envoyé à la sortie ligne (DynaBass 300 et 300T Combos seulement)

• Prise symétrique ¼-pouce Efx Send et Return
• Un système de haut-parleurs pleine bandes avec des drivers assortie du point de vue acoustique et des fréquences aiguës et graves précisément croisé (DynaBass 300 et 300T Combos seulement)
• Le commutateur Tweeter Defeat/Active à l’arrière du cabinet vous permet de prérégler le DynaBass 300 pour l’obtention d’une sonorité haute définition ou une sonorité plus douce traditionnelle (DynaBass 300 et 300T Combos seulement) Prenez S.V.P. quelque minutes pour lire les instructions qui suivent; ensuite, branchez-vous, mettez l’appareil en marche, et laissé aller votre créativité musicale!

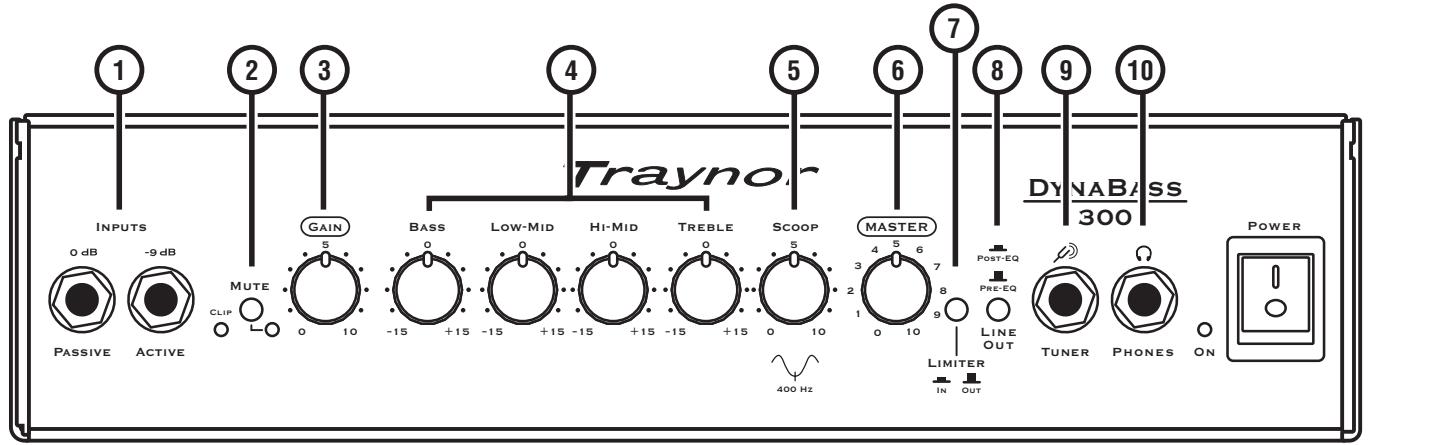

1. Entrées et DEL Clip 0dB/Passive et -9dB/Active

Pour une sonorité claire optimum, utilisé l’entrée 0dB pour les guitares basses avec des micro standards à bobine simple ou l’entrée -9dB pour les basses active ou celle avec des micros vraiment puissant comme les micro humbuckers. Pour une suralimentation tranchante ou une sonorité “crunch,” utilisez l’entrée 0dB. Dans n’importe quel cas, le réglage de la commande de Gain sera un facteur pour établir le type de sonorité Claire ou saturée que vous préférez. Conseil à l’utilisateur: N’utilisez pas les deux entrées simultanément pour raccorder un autre bassiste ou un autre musicien. Le préamplificateur n’a pas été conçu pour reproduire la sonorité de plus d’un instrument à la fois. Le circuit d’entrée du DynaBass 300 a été conçu pour la plupart des basses; les basses n’ont toutefois pas tous été créer égale. Certaines basses offrent des signaux de niveau plus élevés alors que certaines autres offrent des signaux qui sont très bas. La DEL Clip sur le DynaBass 300 s’illumine quand le signal d’entrée excède l’extension dynamique de l’entrée de l’amplificateur. Si la DEL s’illumine, réduisez le volume sur la basse jusqu’à ce que la DEL s’éteigne.

Afin de vous aider à procéder à l’accordage silencieusement, la fonction “mute” désengage le signal de préamplificateur de toutes les sorties (sortie ligne, Envoi aux Effets, casque

d’écoute et le haut-parleur de l’ampli) excepté la prise «Tuner».

La commande de Gain du DynaBass 300 vous permet de régler le niveau du signal avant que le signal soit acheminé aux commandes de tonalité. Cela permet le contrôle de la sensibilité ou la définition «tonal» de l’amplificateur. Les réglages de gain plus élevé donneront plus de grognement à votre basse.

4. Commandes de Tonalité

Les quatre commandes à chevauchement de tonalité couvrent le spectre audio entier et permettent un éventail d’ajustements sonique. Chaque commande de tonalité a une gamme de ±15 dB. La position centrale dénote un réglage neutre ou nominal. La commande Bass ajuste le niveau des fréquences graves; Low Mid, la prochaine gamme de fréquence plus haute. Mid High couvre la gamme plus élevée et la commande Treble règle la gamme de fréquence supérieure. Conseil à l’utilisateur: il est généralement désirable de commencer avec les contrôles à la position centrale pour ensuite les ajuster tout en jouant jusqu’à l’obtention du son désiré. Rappelez-vous que tous les circuits de tonalité et d’égalisation sont liés au gain, il peut donc être nécessaire de réajuster la commande de Gain une fois que la tonalité désirée est obtenue. Cela vous aidera à maintenir la quantité de clarté ou de «grognement» que vous désirez.

Le Scoop rehausse la tonalité des fréquences graves et aiguës tout en réduisant le gain des fréquences médianes autour de 400 Hz. En façonnant ainsi la réponse en fréquence la fonction scoop offre une gamme de tonalité grandement étendue. Conseil à l’utilisateur: L’atténuation des médianes de la fonction Scoop est en fait à son maximum lorsque la commande est réglée à “0”. Il n’y a pas d’atténuation de la réponse des médianes quand la commande de Scoop est réglée à “10” donc, si vous préférez une sonorité plus définie, utilisez un réglage plus élevé de la commande Scoop. Un réglage plus bas se traduirait en une sonorité plus profonde avec l’accent sur les graves. Des ajustements additionnels de la commande de Gain ou de celle de Master volume pourraient être nécessaire.

6. Commande Master Volume

La commande Master volume ajuste le niveau général du signal de l’amplificateur. Considérez-le votre commande de « volume ».

7. Bouton Limiteur In/Out

Ce dispositif active un circuit de limiteur de signal sur l’entrée de l’amplificateur de puissance du DynaBass 300. Enfoncez le bouton du limiteur afin de prévenir l’écrêtage sévère de l’amplificateur de puissance et prolonger la vie du haut-parleur.

Ce dispositif achemine le signal du préamplificateur destiné aux prises de sorties ligne symétrique XLR soit par l’entremise des commandes de tonalité de l’amplificateur et circuits Scoop, ou en les contournant. Enfoncez le bouton (réglage Post-EQ) pour acheminer la même sonorité que votre amplificateur vers le système sono ou la table de mixage d’enregistrement. Laissez le bouton en position sortie (réglage Pré-EQ) pour acheminer au mixeur le signal original non égalisé de l’instrument.

Branchez votre accordeur d’instrument à cette prise à l’aide d’un câble blindé standard (ex. câble pour guitare).

Branchez à cette prise votre casque d’écoute pour pratiquer ou enregistrer silencieusement. Quand vous branchez les écouteurs, vous coupez le signal des haut-parleurs de l’amplificateur mais la

sortie ligne XLR, la prise Tuner et la prise Efx Send continueront de fonctionner normalement.

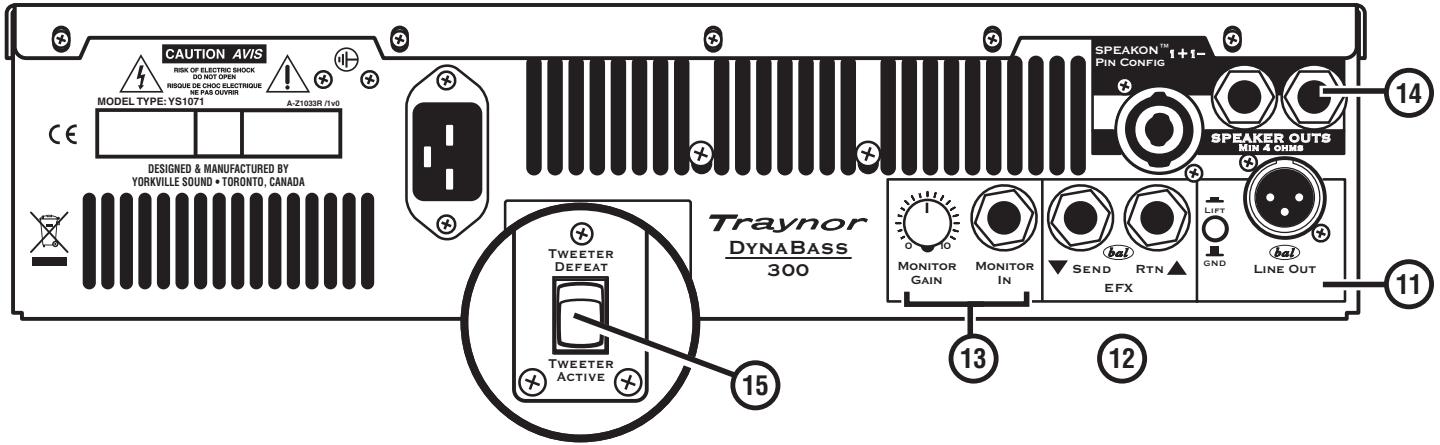

11. Sortie Ligne XLR et Bouton Lift/GND

Cette sortie permet à l’utilisateur de raccorder le préamplificateur du DynaBass 300 directement à une table de mixage lors de performance live ou lors d’une session d’enregistrement en studio. Utilisez un câble standard XLR pour microphone ou un câble de raccordement avec fiche XLR femelle à une extrémité et un fiche 1/4-pouce PBM à l’autre selon la disponibilité d’entrée sur le mixeur (il est généralement mieux d’utiliser une entrée niveau ligne type PBM 1/4-pouce sur la table de mixage pour assortir les niveaux de gain). Avec le réglage à la position Lift, le bouton déconnecte la tige 1 de la prise XLR pour aider à réduire le bourdonnement de boucle de masse quand le signal est acheminé directement à d’autre équipement ou à une table de mixage. Toutefois, si le bourdonnement de boucle de masse est inaudible, vous pourriez obtenir un blindage supérieur des sources de bruit externe avec le bouton à la position GND. Conseil à l’utilisateur: Lorsque vous utilisez la sortie ligne XLR pour enregistrement direct sur ordinateur, nous vous recommandons d’insérer un appareil approprié entre l’amplificateur et l’ordinateur. Par exemple le TubeMP de A.R.T. avec USB pour un contrôle additionnel du gain et la conversion USB.

12. Prises ¼-pouce Effects Send et Return

Les unités externes de traitement de signal peuvent être connecté ici. La prise Effect Send offre un signal symétrique post-EQ. La prise symétrique Return est utilisée pour retourner les signaux audio traités au DynaBass 300. À l’aide de câbles blindés symétriques ou asymétriques, raccordez simplement la prise Send à l’entrée de votre unité de traitement ou pédalier d’effet, et raccordez la prise Return à sa sortie. Conseil #1 à l’utilisateur : Bien que ce soit une boucle symétrique, vous pouvez y raccorder des pédales d’effet asymétriques avec des câble régulier de guitare. Cependant vous ne devriez probablement pas mélanger des dispositifs symétriques et asymétriques dans cette boucle d’effet ou n’importe quelle autre. Conseil #2 à l’utilisateur: Quand la boucle n’est pas utilisé pour le raccordement d’effets externes, la prise Efx Send peut aussi être utilisée comme sortie additionnelle de niveau ligne. Vous pourriez par exemple acheminer le signal à un amplificateur additionnel ou à un amplificateur de puissance et haut-parleur.

13. Prise Monitor In et Commande Monitor Gain (DynaBass 300 et 300T Combos seulement)

Ce dispositif pratique permet à l’utilisateur d’établir un mélange de moniteur personnel à travers l’amplificateur. À l’aide d’un câble blindé asymétrique, connectez simplement la prise Monitor In du DynaBass 300 à la sortie moniteur du mixeur de façon à ce que le mélange du studio ou celui du système sono puisse être mélangé avec votre signal de basse à travers votre haut-parleur de DynaBass 300 ou le casque d’écoute. Puisque la prise Monitor In contourne le préamplificateur et elle est câblé directement à l’entrée de l’amplificateur de puissance du DynaBass 300, le signal y étant injecté ne sera pas retransmit à la sortie Line Out, la sortie Tuner ou la prise Efx Send. Le signal n’est audible que par l’entremise du haut-parleur ou de la prise pour casque d’écoute. La commande Monitor Gain vous permet de régler le niveau du signal de moniteur. Commencez avec un réglage à zéro et ajustez le tel que requis. Note: La prise Monitor In n’accepte pas de signaux stéréo.

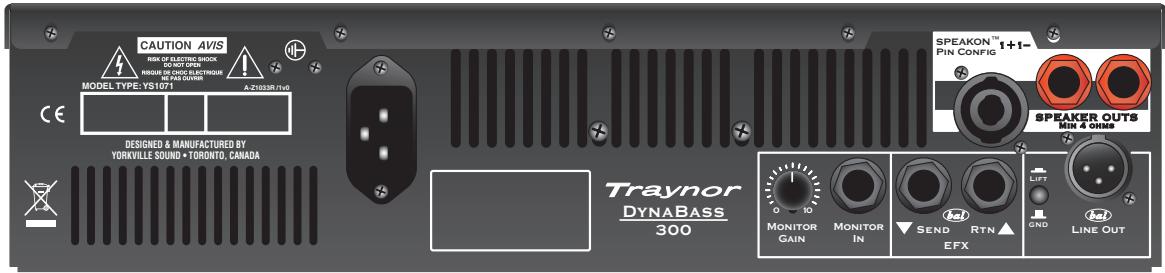

14. Sorties pour Haut-Parleur

Les trois sorties pour haut-parleur – deux ¼-pouce et une Speakon™ – sont en parallèle. La charge minimum de l’amplificateur est de 4 ohms en tout (et non pas par prise) vous pouvez donc connecter un total de une enceinte à haut-parleur 4 ohms, ou deux enceintes à hautparleur de 8 ohms, ou quatre enceintes à haut-parleur 16 ohms à la tête DynaBass 300. La prise Speakon™ pourrait être suggéré si votre enceinte à haut-parleur possède également

une prise Speakon™. Autrement les prises ¼ pouce fonctionneront également bien. Conseil #1 à l’utilisateur: La charge de haut-parleur interne du combo DynaBass 300 est de 8 ohms donc l’impédance de tout enceinte additionnelle devrait être égale ou supérieure à 8 ohms. (DynaBass 300 et 300T Combos seulement) Conseil #2 à l’utilisateur: La puissance de sortie nominale de 350 Watts @ 4 ohms est mesuré avec les commande de Gain, de Master et de tonalité ajusté pour une distorsion minimale. Quand vous magasinez pour une seule enceinte de 4 ohms pour utilisation avec la tête DynaBass 300, recherchez en une avec puissance nominale d’environ 500 Watts pour offrir une certaine capacité additionnelle pouvant traiter les signaux avec distorsion. Optionnellement, vous pouvez aussi utiliser deux enceintes de 8 ohms, 250-Watt (programme). Conseil #3 à l’utilisateur: Les prises sur la plupart des enceintes à haut-parleur avec prises doubles sont généralement branchées en parallèle. Quand vous appareillez deux tels enceintes avec la tête DynaBass 300, utilisez seulement une prise Speaker Out, et raccordez ensuite les deux enceintes ensemble. Cependant, si vous préférez utiliser 2 câbles, une à partir de chaque prise Speaker Out de l’amplificateur, vous obtiendrez les mêmes résultats (c’est vraiment la même chose, du point de vue électrique).

15. Sélecteur Tweeter Defeat/Active (DynaBass 300 et 300T Combos seulement)

Lorsqu’à la position Defeat, ce sélecteur déconnecte le tweeter interne pour une sonorité d’amplificateur de basse plus douce, plus classique. Pour plus de brillance réglez le sélecteur à la position Active.

External Speaker Phones BLOCK-DIAG-dynabass300-dynabass300t-dynabass300h-00-1v1 Traynor Two Year Warranty Unlimited Warranty Your Traynor two year unlimited warranty on this product is transferable and does not require registration with Yorkville Sound or your dealer. If this product should fail for any reason within two years of the original purchase date, simply return it to your Traynor dealer with original proof of purchase and it will be repaired free of charge. Freight charges, consequential damages, weather damage, damage as a result of improper installation, damages due to exposure to extreme humidity, accident or natural disaster are excluded under the terms of this warranty. Warranty does not cover consumables such as vacuum tubes, bulbs or batteries beyond 90 days of original purchase. See your Yorkville dealer for more details. Warranty valid only in Canada and the United States. Garantie Illimitée La garantie illimitée de deux ans de ce produit est transférable. Il n`est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d`achat initial, retournez-le simplement à votre détaillant Traynor avec la preuve d`achat original et il sera réparé gratuitement. Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampes ou les piles. Les produits consommables ne sont garantie que pour 90 jours suivant la date d'achat. Voir votre détaillant Yorkville pour plus de détails. Cette garantie n’est valide qu’au Canada et aux États Unis d’Amérique. Canada U.S.A. Voice: (905) 837-8481 Voice: (716) 297-2920 Fax: (905) 837-8746 Fax: (716) 297-3689 w w w . y o r k v i l l e . c o m Yorkville Sound 550 Granite Court Pickering, Ontario
