MODE D'EMPLOI YS1049 TRAYNOR
Veuillez lire le manuel
Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.
Emballage
Conserve la boîte au cas où l'appareil avait être retourné pour réparation.
Attention:
Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.
Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez-vous que l'appareil est fourni de la propre ventilation.
Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation
Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.
Service
Consultez un technicien qualifié pour l'entretien de votre appareil.

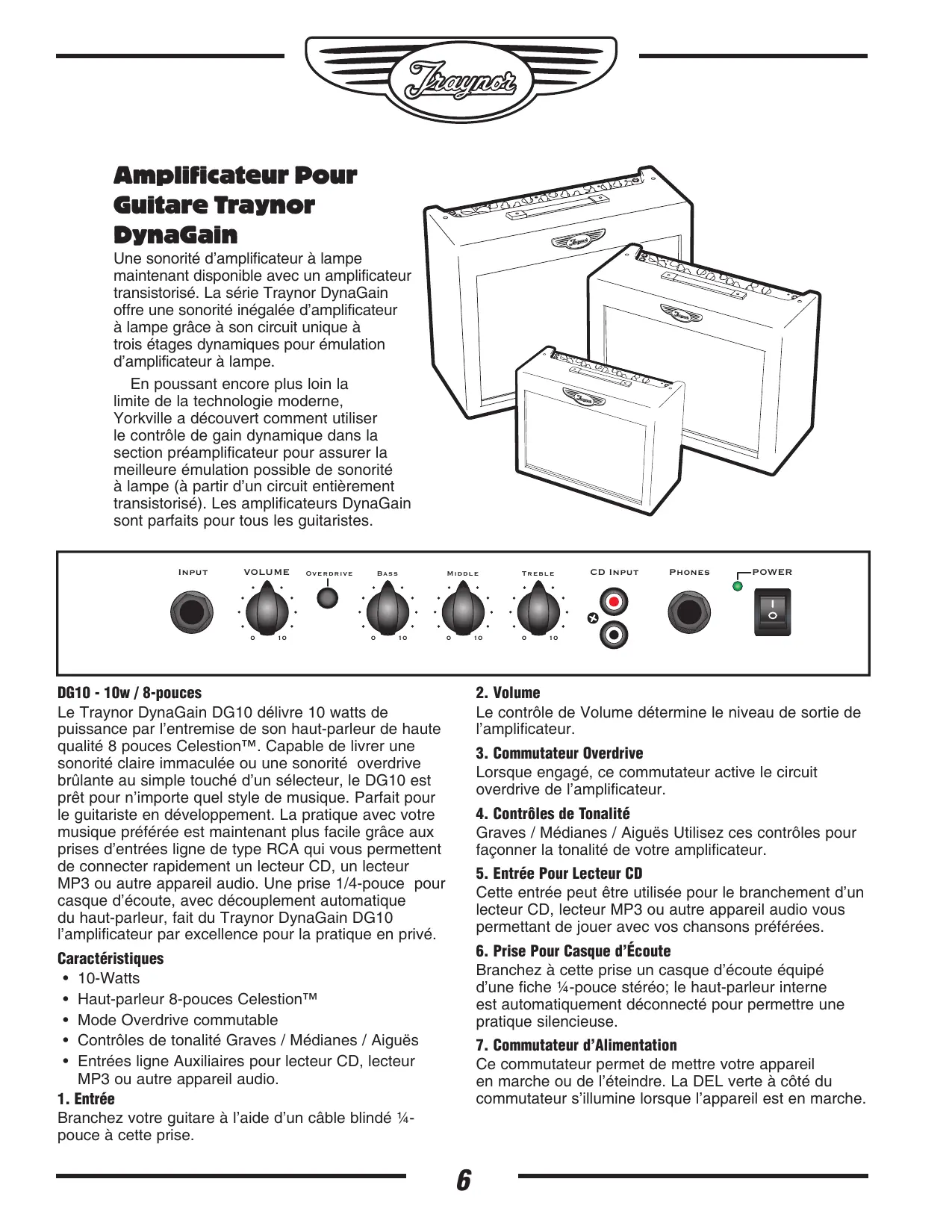

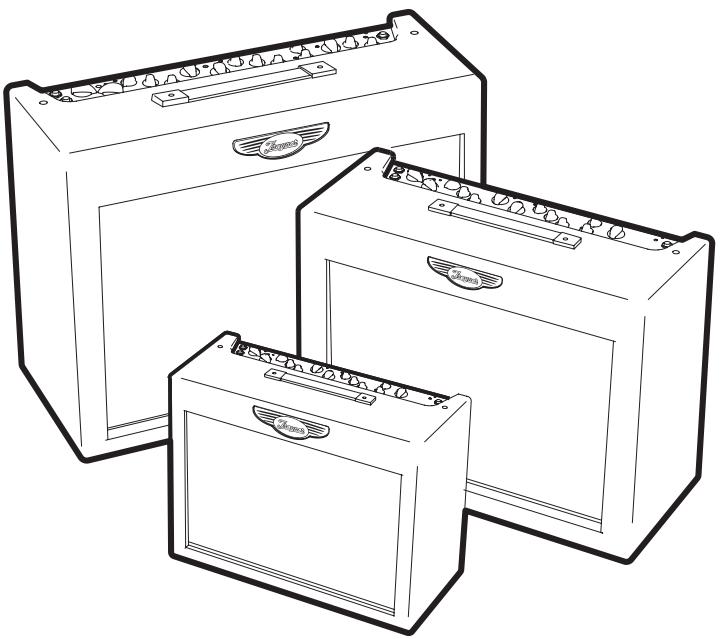

Amplificateur pour guitare traynor
Une sonorité d'amplificateur à lampe maintenant disponible avec un amplificateur transistorisé. La série Traynor DynaGain offre une sonorité inégalée d'amplificateur à lampe grâce à son circuit unique à trois étages dynamiques pour émulation d'amplificateur à lampe.
En poussant encore plus loin la limite de la technologie moderne, Yorkville a découvert comment utiliser le contrôle de gain dynamique dans la section préamplificateur pour assurer la meilleure émulation possible de sonorité à lampe (à partir d'un circuit entièrement transistorisé). Les amplificateurs DynaGain sont parfaits pour tous les guitaristes.

INPUT
VOLUME
OVERDRIVE

MIDDLE
TREBLE
CD INPUT
PHONES
POWER
Le Traynor DynaGain DG10 délivre 10 watts de puissance par l'entremise de son haut-parleur de haute qualité 8 pouces Celestion™. Capable de livrer une sonorité claire immaculée ou une sonorité overdrive brûlante au simple touché d'un sélecteur, le DG10 est prêt pour n'importe quel style de musique. Parfait pour le guitariste en développement. La pratique avec votre musique préférée est maintenant plus facile grâce aux prises d'entrées ligne de type RCA qui vous permettent de connecter rapidement un lecteur CD, un lecteur MP3 ou autre appareil audio. Une prise 1/4-pouce pour casque d'écoute, avec découplage automatique du haut-parleur, fait du Traynor DynaGain DG10 l'amplificateur par excellence pour la pratique en privé.
10-Watts - Haut-parleur 8-pouces Celestion™ Mode Overdrive commutable - Contrôles de tonalité Graves / Médianes / Aiguës - Entrées ligne Auxiliaires pour lecteur CD, lecteur MP3 ou autre appareil audio.
1. Entre
Branchez-vous guitare à l'aide d'un câble blindé 1/4-pouce à cette prise.
2. Volume
Le contrôle de Volume détermine le niveau de sortie de l'amplificateur.
3. Commutateur overdrive
Lorsque engagé, ce commutateur active le circuit overdrive de l'amplificateur.
4. Contrôles de tonalité
Graves / Médianes / Aigues Utilisez ces contrôles pour façonner la tonalité de votre amplificateur.
5. Entrée pour lecteur CD
Cette entrée peut être utilisée pour le branchement d'un lecteur CD, lecteur MP3 ou autre appareil audio vous permettant de jouer avec vos chansons préférées.
6. Prise pour casque d'écoute
Branchez à cette prise un casque d'écoute équipé d'une fiche 1/4-pouce stéréo ; le haut-parleur interne est automatiquement déconnecté pour permettre une pratique silencieuse.
7. Commutateur d'alimentation
Ce commutateur permet de mettre en marche ou d'éteindre l'appareil. La DEL verte à côté du commutateur s'illumine lorsque l'appareil est en marche.

INPUT


6 10
CHAI
NEL 0 GCT


DG15 - 15W / 10-pouces
Le Traynor DynaGain DG15 délivre 15 watts de puissance par l'entremise de son haut-parleur de haute qualité 10 pouces CelestionTM. La conception à deux canaux permet au musicien de passer d'une sonorité claire immaculée à une sonorité overdrive brûlante au simple toucher d'un sélecteur (pour une sonorité lead géniale). La pratique avec votre musique préfééré est maintainant plus facile grâce aux prises d'entrées ligne de type RCA qui vous permettent de connecter rapidement un lecteur CD, un lecteur MP3 ou autre appeareil audio. Une prise 1/4-pouce pour casque d'écoute, avec découpling automatique du haut-parleur, fait du Traynor DynaGain DG15 l'amplificateur par excellence pour la pratique en privé
Caracteristiques
15-Watts - Haut-parleur 10-pouces Celestion™ - Canaux Claire et Overdrive - Contrôles de tonalité Graves/Médianes/Aiguës - Entrées Auxiliaires pour lecteur CD, lecteur MP3 ou autre appareil audio - Prise pour casque d'écoute 1/4-pouce Pointe Bague Manchon, avec découlagement automatique du haut-parleur.
1. Prise d'entrée hi et lo
Branchez votre guitare à l'aide d'un câble blindé 1/4-pouce à cette prise. Pour une sonorité vive avec gain élevé, utilisez la prise étiquetée Hi. Pour une sonorité plus douce, avec gain moins élevé, utilisez la prise étiquetée Lo. Si les deux prises sont utilisées simultanément, les deux prises auront un niveau de gain élevé.
2. Gain
Le contrôle de gain varie la quantité de survoltage pour le canal 1. Le canal 1 utilise
le contrôle de gain pour permettre plus de flexibilité le niveau de distorsion parfait. Pour plus de distorsion, tournez le contrôle dans le sens horaire ; pour moins de distorsion, tournez le contrôle dans le sens anti-horaire.
3. Volume canal 1
Ce contrôle règle le volume du canal 1.
4. Commutateur sélecteur de canal
Ce commutateur permet d'alterner entre les canaux 1 et 2.
5. Volume canal 2
Ce contrôle règle le volume du canal 2. Un son blues, avec un peu de mordant peut être obtenu en augmentant le réglage de ce contrôle.
6. Contrôles de tonalité
Graves / Médianes / Aigues Utilisez ces contrôles pour façonner la tonalité de votre amplificateur
7. Volume master
Le contrôle de volume Master règle le volume général de l'amplificateur DG.
8. Entrée pour lecteur CD
Cette entrée peut être utilisée pour le branchement d'un lecteur CD, lecteur MP3 ou autre appareil audio vous permettant de jouer avec vos chansons préférées.
9. Commutateur d'alimentation
Ce commutateur permet de mettre en marche ou d'éteindre l'appareil. La DEL verte à côté du commutateur s'illumine lorsque l'appareil est en marche.

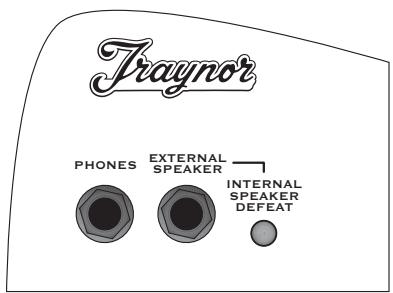

10. Prise pour casque d'écoute
Branchez à cette prise un casque d'écoute équipé d'une fiche 1/4-pouce stéréo.
11. Prise "external speaker
Brancher une enceinte à haut-parleur externe à cette prise (8 ohms minimum).
12. Découpleur du haut-parleur interne
Ce sélecteur permet de débrancher le haut-parleur interne de l'amplificateur. Cela permet à l'amplificateur d'entrainer une enceinte externe sans utiliser le haut-parleur interne de
l'amplificateur. Cela permet aussi de pratiquer en silence (avec un casque d'écoute).

INPUT

INPUT



CHANNEL SELECT










DG15R - 15W / 10-pouces / réverb à ressort
Le Traynor DynaGain DG15 délivre 15 watts de puissance par l'entremise de son haut-parleur de haute qualité 10 pouces CelestionTM. La conception à deux canaux permet au musicien de passer d'une sonorité claire immaculée à une sonorité overdrive brûlante au simple toucher d'un sélecteur (pour une sonorité lead géniale). Le véritable Réverb à ressort du DG15R ajoute une atmosphère vintage authentique à votre palette de sonorités. La pratique avec votre musique préférée est maintenant plus facile grâce aux prises d'entrées ligne de type RCA qui vous permettent de connecter rapidement un lecteur CD, un lecteur MP3 ou autre appareil audio. Une prise 1/4-pouce pour casque d'écoute, avec découplage automatique du haut-parleur, fait du Traynor DynaGain DG15R l'amplificateur par excellence pour la pratique en privé.
Caracteristiques
15-Watts - Haut-parleur 10-pouces Celestion™ - Canaux Clair et Overdrive - Contrôles de tonalité Graves/Médianes/Aiguës - Réverb à ressort style vintage authentique - Entrées Auxiliaires pour lecteur CD, lecteur MP3 ou autre appareil audio - Prise pour casque d'écoute 1/4-pouce Pointe Bague Manchon, avec découllement automatique du haut-parleur.
1. Prise d'entrée hi et lo
Branchez votre guitare à l'aide d'un câble blindé 1/4-pouce à cette prise. Pour une sonorité vive avec gain élevé, utilisez la prise étiquetée Hi. Pour une sonorité plus douce, avec gain moins élevé, utilisez la prise étiquetée Lo. Si les deux prises sont utilisées simultanément, les deux prises auront un niveau de gain élevé.
2. Gain
Le contrôle de gain varie la quantité de survoltage pour le canal 1. Le canal 1 utilise le contrôle de gain pour permettre plus de flexibilité au niveau de distorsion parfait. Pour plus de distorsion, tournez le contrôle dans le sens horaire ; pour moins de distorsion, tournez le contrôle dans le sens anti-horaire.

3. Volume canal 1
Ce contrôle règle le volume du canal 1.
4. Commutateur sélecteur de canal
Ce commutateur permet d'alterner entre les canaux 1 et 2.
5. Volume canal 2
Ce contrôle règle le volume du canal 2. Un son blues, avec un peu de mordant peut être obtenu en augmentant le réglage de ce contrôle.
6. Contrôles de tonalité
Graves / Médianes / Aiguës Utilisez ces contrôles pour façonner la tonalité de votre amplificateur
7. Volume master
Le contrôle de volume Master règle le volume général de l'amplificateur DG.
8. Réverbération
Ce contrôle de Réverb règle le niveau de la réverbération mélangé avec le signal de guitare.
9. Entrée pour lecteur CD
Cette entrée peut être utilisée pour le branchement d'un lecteur CD, lecteur MP3 ou autre appareil audio vous permettant de jouer avec vos chansons préférées
10. Commutateur d'alimentation
Ce commutateur permet de mettre en marche ou d'éteindre l'appareil. La DEL verte à côté du commutateur s'illumine lorsque l'appareil est en marche.
11. Prise pour casque d'écoute
Branchez à cette prise un casque d'écoute équipé d'une fiche 1/4-pouce stéréo.
12. Prise "external speaker
Brancher une enceinte à haut-parleur externe à cette prise (8 ohms minimum).

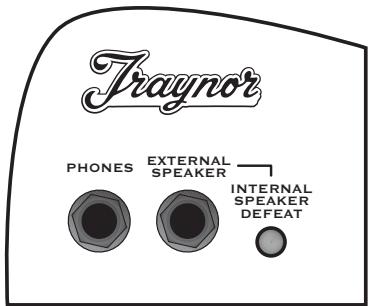

13. Découpleur du haut-parleur interne
Ce sélecteur permet de débrancher le
haut-parleur interne de l'amplificateur DG. Cela permet à l'amplificateur d'entraîner une enceinte externe sans utiliser le haut-parleur interne de l'amplificateur. Cela permet aussi de pratiquer en silence (avec un casque d'écoute).










CHANNEL SELECT


DG30D - 30W / 12-pouces / unité d'effet numérique et réverb numérique
Le Traynor DynaGain DG30D offre 30 watts de puissance par I'entremise de son haut-parleur de haute qualite 12-pouces CelestionTM. Il est parfait pour les repétitions seul ou en groupe. La conception a deux canaux permit au musicien de passer d'une sonorité claire immaculée à une sonorité overdrive brûlante au simple toucher d'un sélecteur. Le commutateur au pied optionnel AFS2 vous permet d'alterner entre les deux canaux ou d'activer à distance les effets. Vous pouze aussi utiliser le sélecteur de canal sur le panneau principal. Le processeur d'effet multiple numérique 24 bit du Traynor DG30D offre le chorus, flange, vibrato et quatre effets spéciaux. La pratique avec votre musique préfééré est maintainant plus facile grâce aux prises d'entrées ligne de type RCA qui vous permettent de connecter rapidement un lecteur CD, un lecteur MP3 ou autre appeareil audio. Une prise 1/4-pouce pour casque d'écoute, avec découplement automatique du haut-parleur, fait du Traynor DynaGain DG30D l'amplificateur par excellence pour la pratique en privé.
Caracteristiques
30-Watts - Haut-parleur 12-pouces Celestion™ - Canaux Claire et Overdrive commutable au pied - Contrôles de tonalité Graves/Médianes/Aiguës - Proceseur d'effet Numérique 24-bit (Chorus, Flange Vibrato et Effets Spéciaux) avec armement par Commutateur au pied - Réverb Numérique 24-bit avec armement par Commutateur au pied* - Entrées ligne Auxiliaires pour lecteur CD, lecteur MP3 ou autre appareil audio - Prise pour casque d'écoute 1/4-pouce qui agit aussi comme sortie ligne.
- En utilisant le commutateur au pied optionnel AFS2
1. Prise d'entrée hi et lo
Branchez votre guitare à l'aide d'un câble blindé 1/4-pouce à cette prise. Pour une sonorité vive avec gain élevé, utilisez la prise étiquetée Hi. Pour une sonorité plus douce, avec gain moins élevé, utilisez la prise étiquetée Lo. Si les deux prises sont utilisées simultanément, les deux prises auront un niveau de gain élevé.
2. Gain
Le contrôle de gain varie la quantité de survoltage pour le canal 1. Le canal 1 utilise le contrôle de gain pour permettre plus de flexibilité au niveau de distorsion parfait. Pour plus de distorsion, tournez le contrôle dans le sens horaire ; pour moins de distorsion, tournez le contrôle dans le sens anti-horaire.
3. Volume canal 1
Ce contrôle règle le volume du canal 1.
4. Commutateur sélecteur de canal
Ce commutateur permet d'alterner entre les canaux 1 et 2.
5. Volume canal 2
Ce contrôle règle le volume du canal 2. Un son blues, avec un peu de mordant peut être obtenu en augmentant le réglage de ce contrôle.
6. Contrôles de tonalité
Graves / Médianes / Aigues Utilisez ces contrôles pour façonner la tonalité de votre amplificateur
7. Volume master
Le contrôle de volume Master règle le volume général de l'amplificateur DG.
A. Réverbération
Ce contrôle de Réverbération règle le niveau de la réverbération mélangé avec le signal de guitare.
B. Sélecteur d'effet
Ce sélecteur à seize positions vous permet de choisir à partir d'une sélection d'effets pratiques et intéressants. Les types d'effets sont étiquetés sur le chassis et ils incluent une variété de chorus, flangers, effets de vibrato, et une sélection de quatre effets spéciaux.
C. Niveau des effets
Le contrôle de niveau d'effet règle la quantité d'effet sélectionnée qui est mélangée avec le signal sec de guitare. NOTE: La DEL rouge entre le contrôle de Réverb et le contrôle sélecteur d'effet indique que la section d'effet numérique fonctionne. Si un commutateur au pied est connecté, vous pouvez dériver les effets (incluant le Réverb) ; cette DEL s'éteindra pour indiquer que les effets sont dérivés.
9. Entrée pour lecteur CD
Cette entrée peut être utilisée pour le branchement d'un lecteur CD, lecteur MP3 ou autre appareil audio vous permettant de jouer avec vos chansons préférées
10. Commutateur d'alimentation
Ce commutateur permet de mettre en marche ou d'éteindre l'appareil. La DEL verte à côté du commutateur s'illumine lorsque l'appareil est en marche.

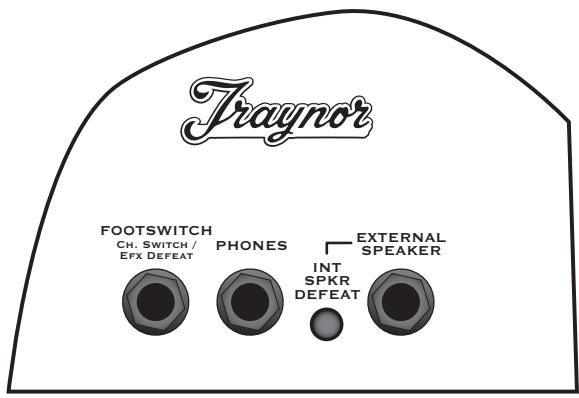

11. Commutateur au pied
Un commutateur double au pied à verrouillage optionnel peut être utilisé pour la sélection de canal et pour l'armement d'effet. (Nous recommandons le commutateur Yorkville AFS-2).
12. Prise pour casque d'écoute
Branchez à cette prise un casque d'écoute équipé d'une fiche 1/4-pouce stéréo. Cette prise peut aussi être utilisée comme sortie ligne. Si
Si vous utilisez l'amplificateur Traynor DynaGain comme préamplificateur pour enregistrement ou pour entraîner un autre amplificateur de guitare et vous ne souhaitez pas utiliser le haut-parleur interne, appuyez sur le bouton Internal Speaker Defeat pour désarmer le haut-parleur interne du DG. Faites de même si vous désirez pratiquer en privé avec un casque d'écoute.
13. Découpleur du haut-parleur interne
Ce sélecteur permet de débrancher le haut-parleur interne de l'amplificateur DG. Cela permet à l'amplificateur d'entraîner une enceinte externe sans utiliser le haut-parleur interne de l'amplificateur. Cela permet aussi de pratiquer en silence (avec un casque d'écoute).
14. Prise "external speaker
Branchez une enceinte à haut-parleur externe à cette prise (8 ohms minimum).

DG10
Type
Amplificateur transistorisé pour guitare
Puissance @ impédance minimum (Watts)
Configuration de haut-parleur
8 pouces / 10 Watts
1/4 pouce (x2), stéréo RCA
Canal 1 - Contrôles
Volume
Canal 1 - Sélecteurs
Drive
Contrôle général de tonalité
Bass, Mid, Treble
DEL Indicateurs
Alimentation, Drive
Prise pour casque d'écoute
Oui
Autres Caractéristiques
Préamplificateur transistorisé DynaGain utilisant un circuit analogue à 100% pour émuler la sonorité chaude et naturelle d'un circuit à lampe
Dimensions (PLH, pouces)
7 × 15 × 13
Dimensions (PLH, cm)
18 × 38 × 33
Poids (livres / kg)
15/7
DG15
Type Amplificateur transistorisé pour guitare
Configuration de haut-parleur 10 pouce / 15 Watts FG (Dimension/Puissance)
Canaux d'Entrée 2
Canal 1 - Entrées 1/4 pouce (x2), stéréo RCA
Canal 1 - Contrôles Gain, Volume
Canal 1 - Sélecteurs Sélecteur de Canal
Canal 2 - Contrôles Volume
Canal 2 - Sélecteurs Sélecteur de Canal
Contrôle Master Volume Oui
Contrôle général de tonalité Bass, Mid, Treble
DEL Indicateurs Alimentation, Canal, Gain
Prise pour casque d'écoute Oui
Autres Caractéristiques Prémption
Dimensions (PLH, pouces) 9 × 18.5 × 14
Dimensions (PLH, cm) 23 × 47 × 35.5
Poids (livres / kg) 22 / 10
Préamplificateur transistorisé DynaGain utilisant un circuit analogue à 100% pour émuler la sonorité chaude et naturelle d'un circuit à lampe
DG15R
Type
Amplificateur transistorisé pour guitare
Configuration de haut-parleur
10 pouce / 15 Watts
Canal 1 - Entrées 1/4 pouce (x2), stéréo RCA
Canal 1 - Contrôles Gain, Volume
Canal 1 - Sélecteurs Sélecteur de Canal
Canal 2 - Contrôles Volume
Canal 2 - Sélecteurs Sélecteur de Canal
Contrôle Master Volume Oui
Contrôle général de tonalité
Volume d'effet Niveau de réverbe
Réverbération interne / Effets Réverbération à ressort
DEL Indicateurs Alimentation, Canal, Gain
Prise pour casque d'écoute Oui
Autres Caractéristiques
Oui
Préamplificateur transistorisé DynaGain utilisant un circuit analogue à 100% pour émuler la sonorité chaude et naturelle d'un circuit à lampe
Dimensions (PLH, pouces) 9 × 18.5 × 14
Dimensions (PLH, cm) 23 × 47 × 35.5
Poids (livres / kg) 23 / 10.5
23/10.5
Type
Amplificateur transistorisé pour guitare
12 pouces / 30 Watts
Canals d'Entrée
Canal 1 - Entrées
1/4 pouce (x2), stéréo RCA
Canal 1 - Contrôles
Gain, Volume
Canal 1 - Sélecteurs
Sélecteur de canal
Canal 2 - Contrôles
Volume
Canal 2 - Sélecteurs
Sélecteur de Canal
Sélection de canal
Commutable au pied
Contrôle Master Volume
Oui
Contrôle général de tonalité
Bass, Mid, Treble
Volume d'effet
Niveau de réverbération, Niveau d'effet
Effets / Fonction
Oui / By-pass
Reverb interne / Effets
Numérique 24-bit Multi Effets plus Reverb
DEL Indicatrices
Prise pour casque d'écoute
Oui
Autres Caractéristiques
Préamplificateur transistorisé DynaGain utilisant un
circuit analogue à 100% pour émuler la sonorité
chaude et naturelle d'un circuit à lampe
Dimensions (PLH, pouces)
10 × 21 × 17
Dimensions (PLH, cm)
25.5×53×43
Poids (livres / kg)
30/13.5
La garantie illimitée de deux ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial, retournez-le simplement à votre détaillant Traynor avec la preuve d'achat original et il sera réparé gratuitement.
Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampes ou les piles. Les produits consommables ne sont garantis que pour 90 jours suivant la date d'achat. Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
