MODE D'EMPLOI YS1035 TRAYNOR
Veuillez lire le manuel
Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.
Emballage
Conserve la boîte au cas où l'appareil devait être retourné pour réparation.
Attention:
Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.
Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouts d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez-vous que l'appareil est fourni de la propre ventilation.
Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation
Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.
Service
Consultez un technicien qualifié pour l'entretien de votre appareil.

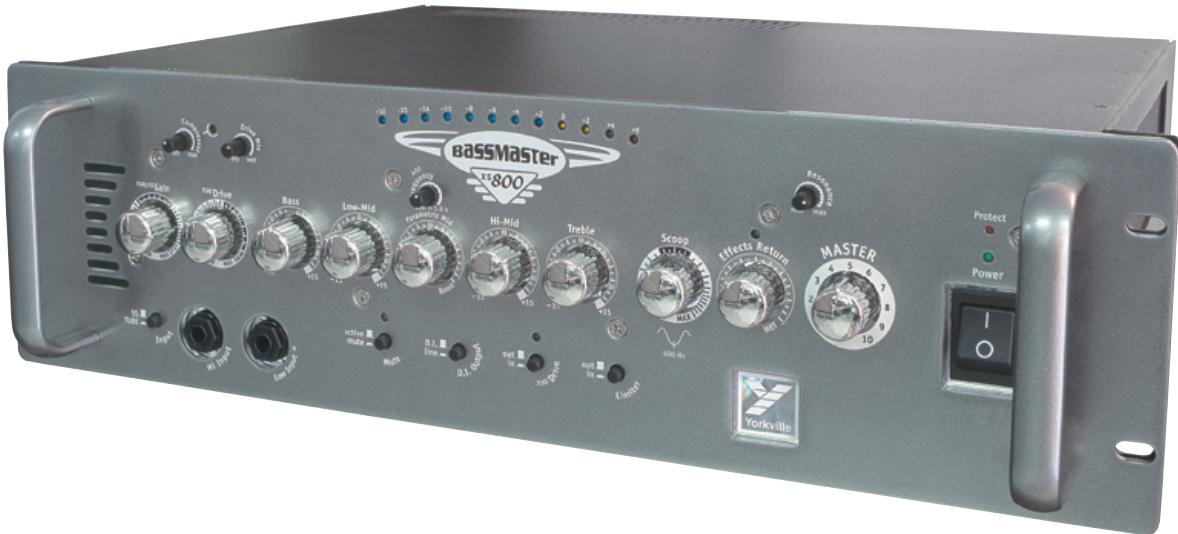

Merci d'avoir choisi le Bassmaster XS800H. Cet amplificateur à la fine pointe de la technologie pour basse est très polyvalent, offrant une vaste gamme de variation tonale. Plus important encore, il vous permet d'obtenir le son désiré avec le minimum d'ajustement.
Besoin d'extra? ils sont disponibles:
Gin d'entrée commutable entre Semi-conducteur ou Tube - Entrée s pour basses Passive (0 dB) ou Active (-6 dB). - Un préamplificateur à tube, pour un son chaud, et un étage de sortie à semi-conducteur pour une plus grande définition. - Contrôles de Gain et TUBEDrive vous permettent de régler le mélange parfait d'un son chaud et même overdrive. - Le circuit TUBEDrive peut être activé à l'aide du commutateur sur le panneau avant ou à l'aide d'un commutateur au pied optionnel. Le contrôle Drive Mix vous permet d'atteindre le niveau de « tube drive » désiré. Le contrôle Scoop vous offre une façon unique et précise de faire la mise au point finale de votre son. Le contrôle Résonance permet l'obtention d'un son de graves plus serré ou plus relaxe. - Contrôles actifs de tonalité à cinq bandes. Incluant un réglage de précision pour les médi-anes paramétriques. Raccordement d'effet externe avec contrôle de niveau pour le return d'effet et prise pour commutateur au pied. - Un circuit de compression facile à utiliser offre un contrôle encore plus détaillé sur votre tonalité. - Un circuit commutable de limiteur séparé aide à prévenir l'échéage à l'étage de sortie. - La prise Tuner Out vous permet de garder votre accordeur électronique connecté et (toujours) disponible pour référence rapide. Le bouton Mute permet de couper le son durant l'accordage. - Prise de sortie ligne symétrique 14 PBM et XLR commutable entre ID ou Ligne. - Sorties pour haut-parleur Speakon™ et ¼ (toutes les prises sont raccordées en parallèle, charge de 2-ohm minimum). - Peut être monté en rack, dans n'importe quel rack standard à 3U (trois espaces) ou rack-bag, comme le RACKBAG-3 de Yorkville.

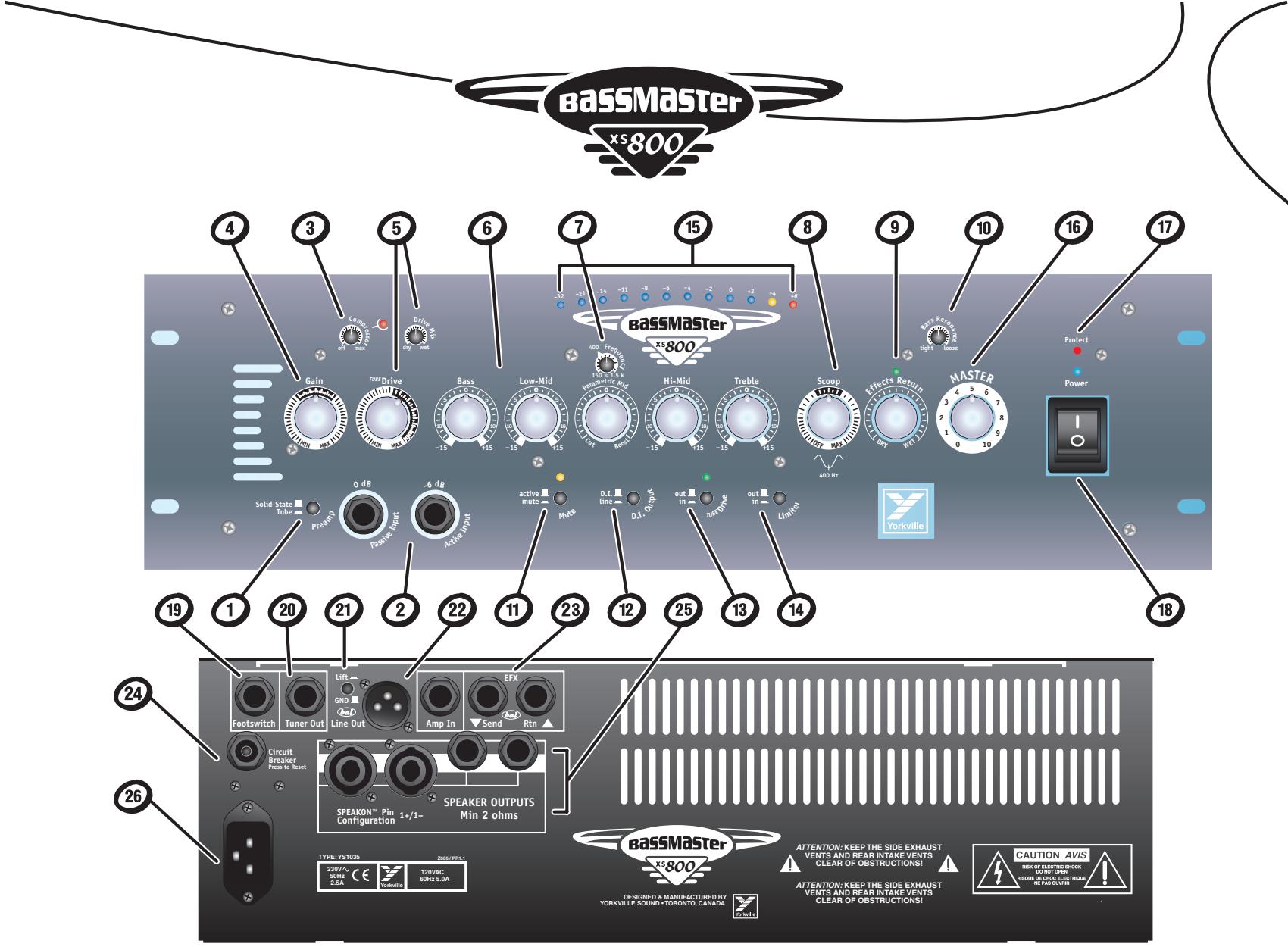

Prenez S. V. P. le temps de vous familiariser avec les instructions suivantes ; ensuite branchez votre instrument, mettez l'appareil en marche et savourez une sonorité riches et satisfaisante...
- Prises d'entrées Passives et Actives
- Commutateur de sélection entre préamplification à tube ou à semi-conducteur
- Compresseur ajustable
- Contrôle de Gain
- Mélange TUBEDrive et contrôle TUBEDrive
- 5-Contrôles de bandes de tonalité
- Contrôle de tonalité Semi-Paramétrique pour médianes
- Contrôle Scoop
- Contrôle et DEL pour return d'effets
- Contrôle De Résonance Pour Fréquences Graves
- Commutateur De Coupure De Son
- D.I. / Line Selector Switch
- Commutateur TUBEDrive
- Limiteur commutable
- VU mètre bleu avec illumination soutenue pour indiquer les pointes.
- Contrôle Maître
- DEL "Protect"
- DEL d'alimentation et commutateur de mise en marche
- Commutateur au pied pour le TUBEDrive et le retard d'effet
- Sortie pour accordeur électronique
- Commutateur de raccordement à la masse
- Prise "Amp In" et prise de sortie ligne
- Prises d'envoi et de retard d'effet
- Disjoncteur
- Prises de sortie pour haut-parleur 1/4-pouce et Speakon™
- Connecteur d'alimentation
Commutateur de mise en marche et DEL bleue
La DEL bleue s'illumine lorsque l'appareil est en marche.
Sélecteur de préamplificateur
Selon vos préférences, vous pouvez choisir le mode de gain d'entrée à semi-conducteur ou à lampe pour le préamplificateur.
Prises d'entrée passive 0DB et active -6DB
Utilisez l'entrée Passive (0 dB) pour les guitares basses équipées d'électronique passive (tel que micros de types "single-coil", "split-coil" et "Humbucking"). Utilisez l'entrée Active (-6dB) pour les micros à niveau de sortie élevé ou avec les micros actifs. Ces entrées n'ont pas été conçues pour utilisation simultanée.
Conseil: Pour prévenir l'échappement du signal d'entrée lorsque vous jouez avec force votre guitare basse (active ou passive) avec un réglage du gain au maximum, utilisez l'entrée de -6dB.
Contrôle de gain
Le contrôle de Gain règle le volume du préamplificateur, qui est lui-même commutable entre circuit à semi-conducteur ou à lampe.
Le circuit à lampe est équipê d'une lampe 12AX7A à double triode. Le contrôle de Gain devrait normalement être réglé vers la position centrale. Ce réglage devrait accommoder la plupart des guitares basses. Si le niveau de sortie de votre basse est anormalement bas, augmentez le niveau du contrôle de gain jusqu'à l'obtention du niveau désiré. D'autre part, pour les guitares basses avec niveau de sortie plus élevé, utilisez un réglage réduit. Une augmentation du contrôle de Gain affecte aussi le niveau de la section drive lorsque la fonction de Tube-Drive est engagée.
Compresseur
Un compresseur ajustable est prévu pour accroître la constance de votre sonorité, et parfaire la performance de l'amplificateur de puissance. Ce compresseur simple à utiliser est contrôlé par un simple contrôle de threshold. Le rapport du compresseur est réglé à 2:1 et son temps d'attaque/relâchement est pré-réglé pour le rendement optimal.
Conseil: Pour utiliser le compresseur, tournez le contrôle dans le sens horaire jusqu'à ce que le point de seuil de déclenchement ait été atteint. Cela sera apparent de façon audible et aussi visible; une DEL rouge (située à la droite du contrôle) s'illumine quand le signal est limité par le compresseur. La DEL indique aussi combien de compression est appliquée par sa luminosité et sa durée.
Contrôle tubedriver
La fonction de TUBEDrive contrôle le niveau de saturation à lampe, appliqué au signal. Le circuit de saturation à lampe est alimenté par une lampe de pré-amplificateur 12AX7A à double triode. Le circuit est activé en appuyant sur le commutateur de mode TUBEDrive ou par l'utilisation du commutateur au pied optionnel. La DEL verte, au-dessus du sélecteur TUBEDrive, s'illuminera pour indiquer que le mode TUBEDrive a été activé. Pour obtenir un niveau plus élevé de saturation, augmentez le niveau du contrôle de gain à l'étage de pré-amplification. Si vous désirez un niveau de saturation très élevé, augmentez le niveau du contrôle TUBEDrive dans le sens inverse jusqu'au maximum. (Au lieu de s'arrêter à 10, nous avons décidé de créer un contrôle TUBEDrive capable de vous amener vers des territoires encore inexplorés de la distorsion.) Vous n'avez qu'à tourner le contrôle juste un peu dans la section extrême de la région MAX, pour découvrir un niveau de gain qui semble s'envoler. Naturellement, il y a un peu plus de bruit provenant de l'amplificateur de puissance lorsque vous utilisez des réglages extrêmes. Ceci est normal, et parfaitement acceptable, étant donné le niveau de saturation si élevé.
Conseil: Plusieurs sonorités uniques peuvent être obtenues en changeant quelques contrôles en conjunction avec le contrôle TUBEDrive. Certains bassistes préfèrent très peu de distorsion avec beaucoup de Scoop, certains autres préfèrent un son complètement saturé (et beaucoup de grondement dans les médianes). D'autres préfèrent opter pour un réglage qui offre un son grave profond. Ces différentes sonorités peuvent toutes être obtenues facilement en ajustant conjointement les contrôles de Scoop, Tube-Drive et Tube-Drive Mix.
Sélecteur drive
Le sélecteur TUBEDrive est situé sur le panneau avant et il est utilisé pour activer le circuit de survoltage TUBEDrive. Ce circuit peut aussi être activé à l'aide d'un commutateur au pied optionnel (AFS-2). Une DEL verte, située juste au-dessus du sélecteur TUBEDrive, s'illumine pour indiquer que le circuit a été activé.
Contrôle drive mix
Le contrôle Drive Mix devient actif quand le mode TUBEDrive a été activé. Ce contrôle mélange une sonorité claire sous-jacente en dessous du son saturé. Lorsque réglé à la position Dry, sens anti-horaire, le signal clair domine le mélange, sans signal saturé. Quand vous tournez le contrôle dans le sens horaire, vers la région Wet, le signal saturé devient plus apparent. Le niveau du signal saturé TUBEDrive continue d'augmenter jusqu'à ce qu'il domine le mélange (position Wet). Cela vous permet d'obtenir le mélange parfait de signaux Wet/Dry, d'un signal complètement clair à un signal complètement saturé. Cette caractéristique offre un niveau de contrôle sans précédent du signal.
Contrôles de tonalité
Les cinq contrôles à chevauchement couvrent entièrement le spectre sonore. Chaque contrôle permet une gamme étendue d'ajustement sonore. Chaque contrôle peut augmenter ou réduire le niveau de 15 dB. La position centrale représente un réglage neutre ou nominal.
Conseil: Il est préférible, pour commencer, de régler tous les contrôles de tonalité à leur position centrale. En jouant, ajustez les un à un jusqu'à l'obtention du son désiré. Rappelez-vous, de tourner le contrôle de fréquence n'aura aucune effet si le contrôle de médianes paramétrique est réglé à 0. Le contrôle de basse ajuste le niveau des fréquences les plus graves, le contrôle Low-Mid ajuste la gamme juste au-dessus. Le contrôle paramétrique pour médianes permet un contrôle plus précis pour les fréquences médianes -plus de détails à ce sujet ci-dessous). Le contrôle Hi-Mid couvre les notes les plus aigues et les harmoniques médianes alors que le contrôle Treble s'occupe de la gamme supérieure des harmoniques.
Contrôle paramétrique pour médianes
Le contrôle paramétrique permet de faire un ajustement qui est centré sur les fréquences de 150Hz - 15kHz.
Conseil: Pour utiliser ce contrôle, réglez la position du contrôle paramétrique de niveau pour médianes pour obtenir une augmentation ou une réduction. Tournez le contrôle de fréquence jusqu'à ce que vous ayez trouvé la gamme de fréquences désirée. Quand la gamme de fréquences a été choisie, ajustez le contrôle paramétrique de niveau jusqu'à ce que vous ayez obtenu la coupure ou l'augmentation désirée.
Conseil: Utilisez le contrôle paramétrique de médianas en conjonction avec la caractéristique de Scoop. Lorsque vous utilisez le contrôle paramétrique de médianas, il est possible de rehausser les capacités du Scoop en travaillant les deux contrôles de façonnement de tonalité conjointement. Si vous aimez l'augmentation des graves obtenues avec le Scoop mais désirez adoucir les médianas à 1Kz (tout en maintenant les fréquences aigües); Ajustez le contrôle paramétrique de fréquences médianas à 1.0Kz et à l'aide du contrôle paramétrique de niveau coupez autant que nécessaire. La fréquence de 400 Hz est indiquée sur le contrôle paramétrique de fréquence médiane
Contrôle scoop
Le Scoop rehausse la tonalité des fréquences graves en faisant ressortir les fréquences médianes autour de 400Hz. En faisant ressortir les fondamentales des fréquences graves et la brillance des fréquences aiguës, les subtilités normalement cachées sont révélées. Le Scoop façonne des fréquences spécifiques des registres graves et aigus tout en coupant certaines fréquences médianes. Le circuit utilise une courbe de tonalité variable qui réagit différemment selon son réglage. Le résultat offre une gamme de tonalité grandement étendue et un niveau de contrôle accru sur la tonalité. Son utilisation fondamentale est comme le contrôle traditionnel de Scoop qui se retrouve sur nos autres amplificateurs populaires Bassmaster de Yorkville, mais avec une dimension plus vaste et un niveau de contrôle accru. Tel qu'indiqué sur le panneau avant, la fréquence centrale du scoop est centrée autour de 400Hz. Si vous désirez plus de scoop, réglez le contrôle paramétrique de fréquence médiane à 400 et tournez le contrôle de gain dans le sens anti-horaire jusqu'à l'obtention de la quantité de scoop désirée.
Conseil: Tout comme avec les contrôles des tonalités, il est recommandé d'ajuster initialement le contrôle de scoop à la position centrale. Ajustez-le doucement, jusqu'à l'obtention de la tonalité désirée.
Conseil: Combinez le contrôle de Scoop, celui de TUBE Drive et de Drive Mix pour un contrôle sans précédent de votre tonalité. Réglez le contrôle TUBE Drive et Drive Mix à leur position maximale et jouez votre instrument tout en tournant doucement le contrôle Scoop de la position OFF jusqu'à la position MAX. Les variations sonores obtenues seront dramatiques mais toujours musicales.
Contrôle de mélange de retour d'effet
Un signal sec est acheminé à travers la prise EFX Send vers une unité de traitement de signal externe. Ce signal est ensuite retourné à l'amplificateur par l'entremise de la prise Effects Rtn. Le contrôle de mélange de l'Effects Rtn règle la quantité de signal affecté et le mélange au signal dépourvu d'effet. La gamme de réglage passe par totalement dépourvu d'effet à un signal pour la plus grande part affecté.
Conseil: Pour l'obtention d'un signal encore plus affecté, augmentez le niveau de sortie de l'unité de traitement de signal externe.
Contrôle de résonance des graves
Le Contrôle de résonance des graves ajuste la quantité d'amortissement des fréquences graves de l'amplificateur. Tournez le contrôle dans le sens horaire vers loose pour réduire le facteur d'amortissement et permettre à la résonance de l'enceinte à haut-parleur d'être plus prononcée. Un réglage vers la position tight accroît le facteur d'amortissement pour aider à obtenir un son plus percutant.
Liminiteur commutable
Pour prévenir l'échappement sévère de l'amplificateur de puissance, un limiteur commutable est prévu.
Contrôle master volume
Le contrôle Master volume permet l'ajustement du volume général de l'amplificateur.
Vu-mètre bleu
Le Vu-mètre à 12 DEL détecte le signal d'ensemble acheminé à l'amplificateur de puissance. La DEL amber indique que le signal approche le niveau maximum d'entrée à l'amplificateur de puissance et un DEL rouge indique que le signal a excédé son niveau maximum (pouvant créer de l'échage). La fonction peak-hold permet à la DEL de signal la plus haute, détecté par le Vu-mètre, de rester temporairement illuminé, permettant à l'utilisateur de garder un œil sur le niveau de sortie durant la performance.
DEL protect
La DEL Protect rouge affiche la condition du circuit de protection interne. Lors de la mise en marche initiale du XS800HH, le circuit de protection interne est activé, il n'y aura aucun son jusqu'à ce que la DEL rouge de protection s'éteigne. Dans les rares instances où l'amplificateur cesse de fonctionner ou s'il y a un court-circuit, l'amplificateur prendra environ de 15 à 20 secondes pour la réinitialisation et l'obtention de la pleine puissance.
Commutateur mute
Le commutateur Mute coupe le signal du préamplificateur à la sortie ligne et à l'amplificateur de puissance, coupant ainsi les signaux acheminés à la table de mixage et aux enceintes à haut-parleur. La sortie Tuner Out continuera de fonctionner (voir sortie Tuner dans la section Rear Panel).

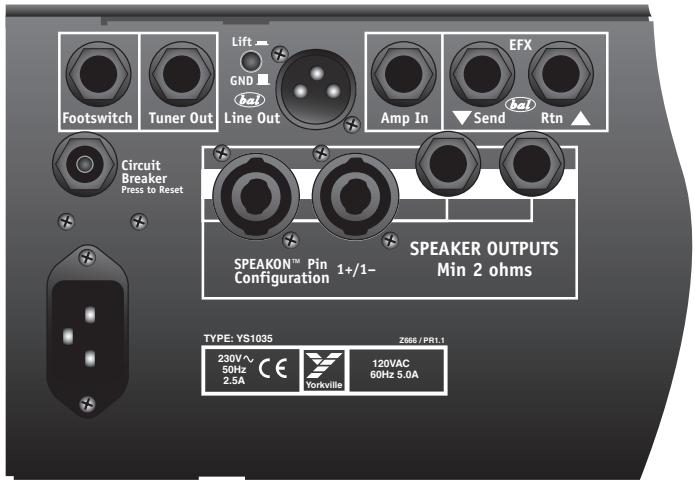

Panneau arrière
Prise pour commutateur au pied double (TUBEDrive et EFX-Return) Un commutateur au pied double peut être utilisé pour activer ou désactiver le TUBEDrive et l'effet externe.
Utilisez un commutateur double au pied avec fiche standard PBM 1/4" (AFS-2). Les DEL correspondantes sur l'amplificateur et le commutateur au pied s'illuminent quand l'effet est engagé. Les effets ne peuvent être commutés que par le commutateur au pied, mais le circuit TUBEDrive peut être engagé/désengagé soit par le commutateur au pied soit par le commutateur situé sur le panneau avant. Le commutateur au pied l'emporte sur le commutateur du panneau avant.
Sortie tuner
La sortie Tuner de 14 "achemine le signal de votre guitare basse à un accordeur externe pour instrument musical. Vous n'avez qu'à raccorder une extrémité d'un câble blindé 14 " à la prise Tuner Out et l'autre extrémité à l'accordeur électronique. Appuyez sur le bouton Mute pour couper le son au haut-parleur et le son à la sortie ligne.
Conseil: Gardez-vous accorder branché à la prise Tuner Out et coupez le signal quand vous pouvez accorder votre instrument en silence. Une caractéristique très utile sur la scène. Le procédé d'accordage n'est pas quelque chose que votre audience désire entendre!.
Prise de sortie ligne symétrique XLR
Située sur le panneau arrière, cette prise est utilisée pour connecter directement à la console de mixage. Utilisez-la lors de performances live ou durant les sessions d'enregistrement au studio. Sélectionnez l'option D. I. sur le sélecteur de mode D. I. Output (situé sur le panneau avant) pour obtenir un signal pré-EQ et pré-EFX. Sélectionnez l'option Line pour un signal post-EQ et post-EFX. Un commutateur Ground Lift, juste à côté de la prise XLR jack, déconnecte la tige de mise à la masse sur la prise symétrique Line Out (tige 1) lorsque enfoncé.
Note: Quand le sélecteur Mute est engagé, le signal ne sera pas acheminé à la console de mixage par l'entremise de la sortie XLR.
Le commutateur Ground Lift est situé à côté de la prise XLR de sortie ligne symétrique sur le panneau arrière. S'il y a un bourdonnement quand vous connectez la sortie XLR ligne symétrique à une console de mixage (ou autre appareil audio), débranchez la mise à la masse (tige 1) en enfonçant le commutateur Ground Lift.
Prise amp in 1/4
L'entrée symétrique Amp In est située au panneau arrière du XS800H. La prise Amp In offre un chemin direct à la section d'amplificateur de puissance du XS800H, contournant ainsi la section de pré-amplification. Le contrôle Master garde tout le contrôle sur le volume général de sortie. Plusieurs XS800H peuvent être raccordés ensemble en utilisant le signal à la prise de sortie ligne symétrique XLR du premier XS800H pour acheminer le signal à la prise d'entrée ligne sur le XS800H additionnel.
Prise 1/4'' d'envoi à l'effet
Le signal acheminé aux processeurs d'effet externe est symétrique post-EQ à partir de la prise Effect Send.
Note : Cette prise peut aussi être utilisée comme sortie ligne additionnelle pour acheminer le signal à un autre amplificateur de puissance. Le son à cette prise n'est pas coupé quand le sélecteur Mute est engagé.
Prise de retour d'effet 1/4
Cette prise symétrique est utilisée pour retourner au XS800H le signal audio ayant été traité par l'appareil d'effet externe. Le contrôle Effects Return, situé sur le panneau avant, règle le mélange des signaux affectés et dépourvus d'effet. Cette entrée peut aussi être utilisée comme entrée pour mélanger une source audio secondaire comme par exemple de la musique pré-enregistrée.
Prises de sortie
Les prises 1/4" et Speakon™ sont utilisées pour raccorder des enceintes à haut-parleur supplémentaires. Les prises de sortie pour haut-parleur sont toutes branchées en parallèle. La charge d'impédance minimum est de 2-ohms (ex. : deux enceintes de 4-ohms ou quatre enceintes de 8-ohms).
Système de refroidissement
Le XS800H est équipé de deux ventilateurs de trois pouces. Les ventilateurs tournent normalement à vitesse réduite, et leur vitesse augmente selon l'emploi de l'amplificateur de puissance. Les conduits d'entrée pour l'aération sont situés à l'arrière de l'amplificateur et sur le dessus (vers l'arrière). Les conduits d'échappement sont situés sur les côtés.
Attention: Les conduits d'entrée pour l'aération sur le panneau arrière ne doivent pas être obstrués pour permettre une bonne ventilation vers l'amplificateur. Les conduits d'échappement sur les côtés sont utilisés pour permettre à l'air chaud d'évacuer. Prévoyez un dégagement d'au moins un pouce sur chaque côté. L'arrière de l'appareil ne devrait jamais être obstrué. Le montage en rack du XS800H n'affectera pas la circulation d'air si vous vous assurez que l'arrière du rack reste ouvert pendant l'opération.
Remplacement des lampes de préamplificateur
Quand vous remplacez les lampes de préamplificateur, employez seulement le numéro de pièce Yorkville Sound "12AX7SORTED". Ces lampes ont été spécifiquement sélectionnées pour ce produit. Pour plus d'informations, nous vous prions de vous référer au manuel de service.
XS800
Type
Amplificateur pour basses
Puissance @ impédance min. (watts)
Impédance minimum (ohms)
Puissance d'éclatement - 2 cycles
Réponse en fréquence (Hz +/-3dB)
Bruit et bourdonnement (dB)
Canaux d'entrées
Entrées - Canal 1
Contrôle - Canal 1
Commutateurs - Canal 1
Contrôle Master Volume
Sensibilité d'entrée (mV)
Sorties principales
Sortie Ligne (type / configuration)
Sensibilité de la Sortie Ligne (Vrms)
Boucle d'effet / Localisation
Commutateur au pied pour effet / Fonction
Sensibilité du retour d'effet (Vrms)
DEL Indicateurs
Protection
Limiteur / Commutable
Prise de sortie pour haut-parleur externe / location
Prise pour casque d'écoute
Autres Caractéristiques
Dimensions (PLH, pouces)
Dimensions (PLH, cm)
Poids (livres / kg)
600 @ 8 ohms / 800 @ 4 ohms / 600 @ 2 ohms
1000 Watts
20hz - 20kHz
-90dB Non-Pondéré / -94dB A Pondéré
2 x 1/4 pouces, 0 dB / -6 dB
EQ à 5 bandes avec médianes balayables paramétriques,
Gain à lampe
Limiteur, compresseur, tube drive, tuner mute
Oui
SpeakonTM, 1/4 pouce (x2)
Tube Drive / Boucle d'effet
Oui / Oui (Limiteur démontable de sortie)
2 x 1/4 pouces, 2 x Speakon™
Non
Entrée à l'amplificateur de puissance (arrière)
Médianas Paramétrique
Mélange avec/sans effet sur le retard d'effet
Contrôle avec/sans effet sur le mode Drive
Compresseur Ajustable
Sélecteur Mute pour accordage et prise tuner out 1/4"
Résonance Basses Fréquences
Sélecteur de mode d'entrée à Lampe/semi-conducteur
Afficheur de puissance de sortie à 12 DEL avec Indicateur
d'échéage
13 × 19 × 5
33 × 48 × 13
25/11.4
1/4-inch T. B. S.
Phone Plug
XLR Plug
(Male)
Block Diagram for XS800H DESIGNED AND MANUFACTURED BY YORKVILLE SOUND BLOCK-DIAG-XS800H-01-1v1. ai
