MODE D'EMPLOI KA-1000-THX KLIPSCH
- LIRE ces instructions.
- CONSERVER ces instructions.
- RESPECTER tous les averissements.
- SUIVRE toutes les instructions.
- NE PAS utiliser cet apparéil à proximé de l'eau.
- NETTOYER UNIQUEMENT avec un chiffon sec.
- NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
- NE PAS installer à proximé de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cusinières et les autres apparèils (notamment les amplificateurs) dégantage de la chaleur.
- Cet appeareil doit etre branché sur une prise de courant par une fiche conforme aux normes locales de mise à la terre et de polarite électrique.
- PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier pres des fiches, des blocs multipres et de son point de sortie de l'appareil.
- UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
- UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti
recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant cause des blessures.
- DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
- CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple si la fiche ou le cordon d'alimentation a été endommage, si un liquide a été renversé ou si un object a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet apparéil.
Ce symbole indique qu'une tension dangereuseprésentant un risque d'électrocution est présente dans l'appareil.
AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet apparéil à la pluie ni à l'humidité.
AVERTISSEMENT : Les tensions présentes dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être replacées par l'utilisateur.
Tout travail de dépannage doit être confié à un réparateur professionnel compétent.
ATTENTION : Les changements ou modifications non expressement approvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet apparéil.
Merci d'avoir acheté un amplificateur d'extremes-graves Klipsch. Lorsque vous aurez lu ce manuel et raccordé le système, vous bénéficierez des résultats de plus de 55 ans d'études techniques rigoureuses et d'un programme supérieur de recherche et développement. Pour que nous puissions比较好es vous servir, n'oubliez pas de replir la fiche de garantie que vous trouverez à la fin de ce manuel ou en ligne sur www.klipsch.com. Encore une fois, merci d'avoir choisi Klipsch. Nous espérons que votre amplificateur d'extremes-graves vous permettra d'accapier pleinement librement libre musique et vos films pendant de nombreuses années.
DEBALLAGE
La manière la plus simple de-retirer l'amplificateur de son carton d'emballage est de returner celui-ci de façon a avoir le cote ouvert posé sur une table ou le sol, avec les rabats bien écartsés. Puis enlevez le carton en le tirant vers le haut. Retirez tous les matériaux d'emballage autour de l'amplificateur et remettez-les dans le carton. Conservez le tout pour une expelled eventuelle future.

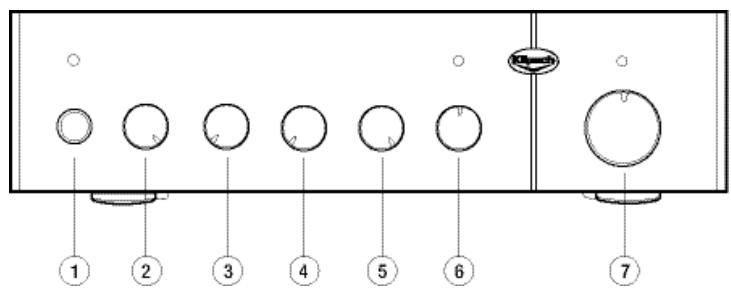

COMMANDES EN FACE AVANT
1. Interrupteur principal d'alimentation
L'interrupteur principal d'alimentation met l'amplificateur sous et hors tension. Outre cet interrupteur, le KA-1000-THX possede une fonction permettant la mise sous tension ou hors tension automatique de I'amplificateur, selon qu'un signal audio est detecte ou non. Un voyant indique I'etat de I'amplificateur: ROUGE signifie qu'il est en veille et VERT qu'il est actif. Le voyant est eteint lorsque I'interrupteur principal d'alimentation est en position hors tension.
2. Mise sous/hors tension automatique
L'interrupteur de mise sous tension automatique possède deux positions : « On » (marche) et « Off » (arrêt). En position « Off », c'est l'interrupteur principal d'alimentation qui met l'amplificateur sous et hors tension. Si vous laisssez l'interrupteur principal d'alimentation en position sous tension, l'amplificateur se met automatiquement sous tension ou hors tension, selon qu'un signal audio est détecté ou non. La fonction de mise sous/hors tension automatique est active après un-delai de 2 secondes pour la mise sous tension et de 15 minutes pour la mise hors tension.
3. Reglage de phase
Effectué de façon continue entre 0^ et 180^ , le réglage de phase du KA-1000-THX permet un réglage fin des performances du système d'extrêmes-graves en optimisant la combinaison entre celui-ci et les enceintes principales. Cela revient à dire qu'il existe un réglage, dépendant de la disposition dans la pierce, pour lequel on constate une augmentation audible du niveau de graves.
4. Interrupteur de compensation de gain limite
L'interrupteur de compensation de gain limite permet un réglage fin de l'extrémité inférieure de la plage du système d'extrêmes-graves en fonction de son emplacement dans la piece. Pour certains emplacements, l'extrémité inférieure de la réponse peut devenir exagérée ou caverneuse à cause de l'amplification resultant de l'acoustique de la piece. Dans ce cas, Sélectionnez la position « On » (marche) pour retrouver une réponse plus uniforme et moins caverneuse du système. Si vous utilisez un récepteur ou processeur THX® Ultra2™ et que vous avez sélectionné « Ultra2 » comme sous-réglage, mettez l'interrupteur de compensation de gain limite en position « Off » (arêt).
5. Interrupteur THX
L'interrupteur THX permet de désactiver les réglages du filtré et du volume lors de l'utilisation d'un préamplificateur ou récepteur THX. En position « On » (marche), les réglages du filtré et du volume sont inactifs. (Dans cette configuration, le préamplificateur ou le récepteur assure ces fonctions.) En position « Off » (arrêt), les réglages du filtré et du volume fonctionnent normalement. Avant de changer la position de cet interrupteur, assurez-vous que le préamplificateur ou le récepteur est régle au minimum.
6. Filtre salle-bas
Le réglage de filtre passé-bas permet de sélectionner la fréquence propre à laquelle le système d'extrêmes-graves se combine avec les enceintes principales. La valeur de ce réglage, comprise entre 40 et 120Hz , doit être approximativement égale à la limite BASSE fréquence des enceintes principales gauche et droite. Dans un système THX, cette valeur est de 80Hz . Si l'interrupteur THX est en position « On», ce réglage est inactif. Unvoyant d'etat indique si ce réglage est opérationnel : VERT pour actif et ROUGE pour inactif.
7. Réglage du volume
Le réglage du volume permet de régler le volume de l'amplificateur. Il est utilisé en liaison avec le réglage du niveau de sortie d'extrêmes-graves sur le préamplificateur ou le récepteur. Il sert à régler le volume général de sortie du système d'extrêmes-graves. Si l'interrupteur THX est en position « On», ce réglage est inactif. Unvoyant d'état indique si ce réglage est opérationnel : VERT pour actif et ROUGE pour inactif.

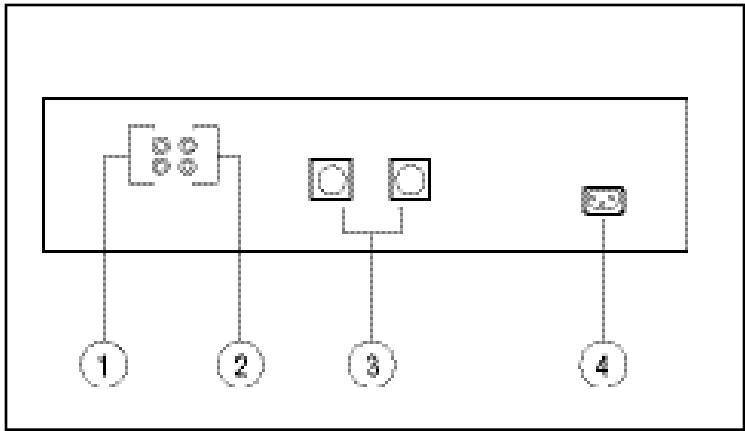

ENTRÉES ET SORTIES EN FACE ARRIÈRE / RACCORDEMENT ET CONFIGURATION
Avant d'effectuer les raccordements, mettez l'amplificateur d'extrêmes-graves et le récepteur ou préamplificateur hors tension!
1. Entrée de niveau ligne
L'entrée de niveau ligne est constituée d'une paire de prises jack audio RCA. On peut en utiliser une seule ou les deux. (Utilissez un cable blinde de raccordement de caisson de graves, de haute qualité et de longueur suffisante, muni de fiches RCA à chaque extrémité. Voit détaillant peut vous aider àCHOISIR un cable adequat.) Cette entrée peut servir d'entree de niveau ligne ou d'entrée LFE, selon la position de l'interrupteur THX. En position « On «, le filtre passe-bas est inactif et l'entrée de niveau ligne fonctionne comme une entrée LFE non filtrée.
2.Sortie deliveau ligne
La sortie de niveau ligne est constituée d'une paire de prises jack audio RCA. On peut en utiliser une seule ou les deux. Cette sortie est une recopie non filtrée du signal d'entrée de niveau ligne. Elle peut servir au raccordement d'un second amplificateur KA-1000-THX ou au retour vers le système électronique, le cas échéant.
3. Sorties haut-parleurs
Les sorties haut-parleurs sont deux raccordements Speakon® NL2 de type professionnel. Il s'agit d'un raccordement simple, facile à utiliser, sur et infaillible. Il suffit d'aligner la languette du connecteur avec l'encoche de la prise de sortie, d'insérer le connecteur à fond, de le tourner

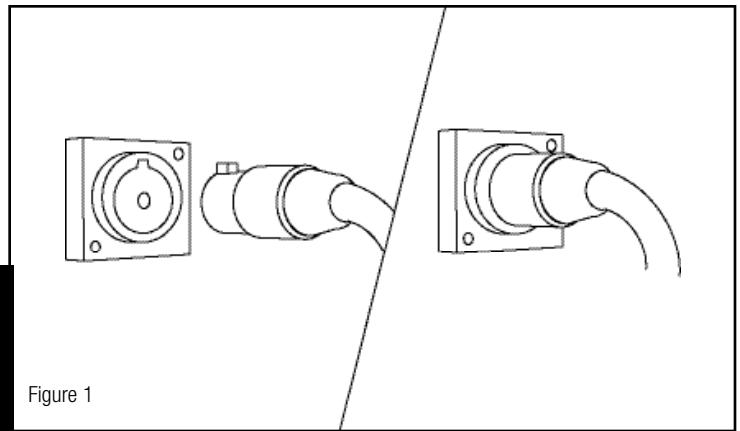

en sens hora : le collier se verrouille (figure 1). Pour le prisoner, tirez sur le collier et tournez-le en le maintainant en arrière, puis tirez le connecteur. Un raccordement identique est effectué à l'arrière du caisson de graves. Si vous utilisez deux caissons de graves KW-120-THX, raccordez le second de la même façon sur la seconde prise de sortie du KA-1000-THX. (Un cable de caisson de graves de six metres homologué THX Ultra est fourni avec chaque caisson de graves KW-120-THX. S'il vous faut un cable plus long, adressez-vous à votre détaillant.)
4. Cordon d'alimentation secteur
Le raccordement au secteur se fait par un cordon d'alimentation amovible à trois bornes. Insérez le cordon d'alimentation dans cette prise, mettez l'interrupteur principal d'alimentation en position hors tension, puis branchez le cordon sur une prise de courant équate. Laissez l'interruéur principal d'alimentation en position hors tension jusqu'à ce que tous les raccordements aient été effectuels. (Pour le fonctionnement normal dans la plupart des systèmes, il est conseilé de laisser l'interruéur principal d'alimentation en position sous tension et l'interruéur de mise sous tension automatique en position « On ».)
BACCORDEMENT ET RÉGLAGE
Le KA-1000-THX est un amplificateur de puissance numérique de haut de gamme de classe D, homologué THX Ultra2, complenant un filtre d'extrêmes-graves intégré. Il a été spécialement concu pour permettre à un ou deux caissons de graves KW-120-THX d'atteindre la puissance de sortie maximale sans distorsion audible ni risque d'endommagement.
Malgré la simplicité des raccordements et des réglages de l'amplificateur, leur utilisation varie selon l'application du système d'extremes-graves. Des exemples de procédures d'installation sont indiqués ci-dessous: un pour les systèmes numériques et un pour les systèmes analogiques.
Raccordement à un processeur ou récepteur ambiophonique numérique / THX — Aujourd'hui, les processeurs et récepteurs ambiophoniques numériques Dolby Digital® et DTS®, ainsi que tous les modèles homologues THX, offrent des sorties d'extremes-graves de niveau ligne et des filtres d'extremes-graves intégrés. Si votre système est construit autour de l'un de ces apparéils, il est presque always préférendable d'utiliser le KA-1000-THX avec l'interrupteur THX en position « On ». Les réglages du filtre et du volume sont alors inactifs. Raccordez la sortie d'extremes-graves du récepteur ou du processeur aux deux prises jack d'entrée du KA-1000-THX ou à une seule (figure 2). Utilisez un cable blinde de raccordement de caisson de graves, de haute qualité et de longueur suffisante, muni de fiches RCA à chaque extrémité. Vote détaillant peut vous aider àCHOIR un cable adequat.
N'oubliez pas de régler l'options Subwoofer du récepteur ou du processeur sur « On » ou « Yes » dans le menu de configuration des enceintes ; dans le cas d'un modulo homologué THX Ultra2, Sélectionné « Ultra2 » dans le menu Subwoofer.
Outre la simple activation de la sortie d'extrêmes-graves, certains récepteurs et processeurs comportent des possibités supplémentaires de gestion des graves. Pour obtenir plus de renseignements sur la façon de bien régler les paramètres de gestion des graves pour votre système, consultez le manuel d'utilisation de votre récepteur ou de votre processeur, ou bien adressez-vous à votre détaillant.
Réglage du filtré - Si l'interrupteur THX est en position « On », comme suggéré pour ce type de configuration, le réglage du filtré ne fonctionne pas. Son voyant d'était est rouge, ce qui indique que ce réglage est inactif. Dans ce cas, le récepteur ou le processeur assure les fonctions de filtrage d'extrêmes-graves. Si vous utilisez le modele KL-650-THX ou KL-525-THX comme enceintes avant, sélectionnez 80 Hz (THX) comme fréquence de coupure du filtré.
Réglage du volume - Si l'interrupteur THX est en position « On», comme suggéré pour ce type de configuration, le réglage du volume ne fonctionne pas. Son voyant d'etat est rouge, ce qui indique que ce réglage est inactif. Dans ce cas, le récepteur ou le proceseur assure les fonctions de volume d'extrêmes-graves.

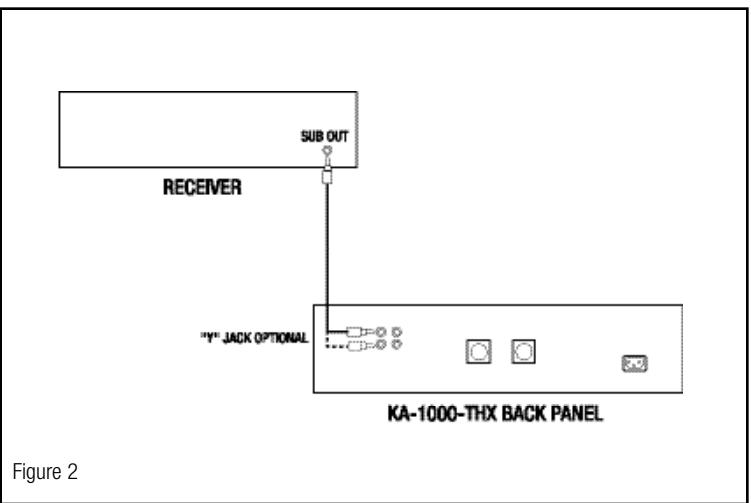

Figure 3
Réglage de phase - Dans certaines installations, le réglage de phase peut ne pas faire de différence, tandis que dans d'autres, il peut être nécessaire d'aller et voir un certain temps entre le réglage de phase et celui du volume pour obtenir la meilleure des combinaisons avec les enceintes principales.
Étant donné que chaque réglage (y compris celui de la fréquence de coupure dans le récepteur ou le processeur) affecte l'optimisation des autres paramètres, le bon réglage de l'ensemble peut prendre un certain temps. Commencez parmettre le réglage de phase sur 0^ et écoutez un enregistrement avec un contenu grave prédominant et répétit à partir de la position normale d'écoute. Recomincez en réglant la phase à 90^ puis à 180^ . Utilisez le réglage offrant le niveau de graves le plus élevé.

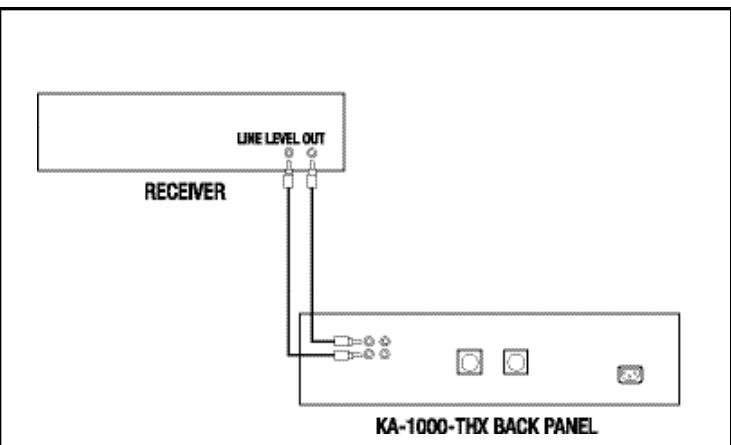

Raccordement à un système stéreo à deux canaux ou à un processeur ou récepteur ambiophonique analogique / non THX – Certains récepteurs et processeurs audiovisuels (sans fonction Dolby Digital® ni DTS®) possèdent une sortie d'extremes-graves de niveau ligne. D'autres, ainsi que certains amplificateurs intégrés et récepteurs stéreo, possèdent des sorties de canaux gauche et droit de niveau ligne. Tous les processeurs ambiophoniques et préamplicateurs stéreo indépendants possèdent des sorties de niveau ligne. Si votre système est construit autour de l'un de ces apparèils, il est presque always preferable d'utiliser le KA-1000-THX avec l'intrupteur THX en position « Off ».
Les réglages du filtre et du volume sont alors actifs. Ces types de sorties doivent être raccordés aux entrées de niveau ligne du KA-1000-THX (figure 3). Utilisez un ou deux cables blindés de raccordement de haute qualité et de longueur suffisante, munis de fiches RCA à chaque extrémité. Voitre détaillant peut vous aider àCHOISIR des cables adéquats.
Sortie extrimes-graves - Raccordez la sortie extrimes-graves à l'une des entrées de niveau ligne du KA-1000-THX.
- Sorties préamplificateur d' amplificateur intégré ou de récepteur - Si votre amplificateur intégré ou récepteur possède des sorties préamplificateur disponibles pour les canaux avant gauche et droit, raccordez-les aux entrées de niveau ligne du KA-1000-THX.
- Boucles « sortie préampli/entree ampli principal » sur amplificateur intégré ou récepteur — Sur certains amplificateurs intégrés et récepteurs, les étages de préamplification et d'amplification de puissance sont reliés par des cavaliers externes. Si les canaux avant gauche et droit sont raccordés de cette façon, vous pouvez raccorder le KA-1000-THX à ces sorties de préamplifi cateur. Utilisez pour cela une paire d'adaptateurs en Y, possédant chacun
deux fiches RCA mâles et une prise RCA femelle. Sur les deux canaux, retirez les cava liers. Pour chaque canal, raccordez une branche de l'adaptateur en Y à la sortie du préam plificateur et l'autre à l'entrée de l'amplificateur principal. Raccordez aux extrémités femelles des adaptateurs en Y les cables reliés au KA-1000-THX.
- Proesseur ambiophonique ou préamplificateur independant - Utilisez une paire d'adaptateurs en Y, possédant chacun une fiche RCA maje et deux prises RCA fémelles. Débranchez du préamplificateur ou du processeur les cables reliés aux sorties des canaux gauche et droit et raccordez-les aux adaptateurs en Y. Pour chaque canal, raccordez aux prises RCA de l'adaptateur en Y le cable relié à l'amplificateur de puissance et celui relié au KA-1000-THX.
Réglage du filtre - Si l'interrupteur THX est en position « Off», comme suggéré pour ce type de configuration, le réglage du filtre est activé. Sonvoyant d'etat est vert, indiquant que ce réglage est actif. Réglez à environ la valeur de fréquence limite inférieure des enceintes avant gauche et droite. Si vous ne dispose pas de leurs caractéristiques, faites une estimation réalisée en fonction de la taille des enceintes. En général, une grande enceinte permet d'obtenir des fréquences plus basses qu'une petite. Vous pouvez donc commencer par un réglage de la fréquence de coupure à la valeur minimale de 40 Hz pour une grande enceinte posée au sol, et à la valeur maximale de 120 Hz pour une toute petite enceinte satellite. Pour les enceintes de bibliothèque, la plage est en général de 50 à 80 Hz. Si la fréquence du filtre passif est réglée à une valeur supérieure à 100 Hz, le caisson de graves doit être place à l'avant de la piece et à proximité des enceintes principales.
Réglage du volume - Si l'interrupteur THX est en position « Off», comme suggéré pour ce type de configuration, le réglage du volume est activé. Son voyant d' état est vert, indiquant que ce réglage est actif. Écoutez divers enregistements musicaux contenant un niveau de graves important sans être prédominant. Réglez le volume du KA-1000-THX de façon à obtenir une musique chaleuruse et naturelle. Si vous avez des difficultés pour obtaining un niveau suffisant d'extremes graves sans pour autantrendre le son cavernaux, la fréquence de coupure est probablement réglée à une valeur trop élevée. Essayez de la réduire légarement jusqu'à ce que le problème disparaissée. Si le son est faible au point qu'il faillie augmenter excessivement le volume d'extremes-graves et que ceux-ci deviennent trop importants, essayez de modifier le réglage de phase ou de compensation de gain limite. Si le problème persiste en partie, il faut probablement augmenter la fréquence de coupure.
Réglage de phase - Dans certaines installations, le réglage de phase peut ne pas faire de différence, tandis que dans d'autres, il peut être nécessaire d'aller et voir un certain temps entre le réglage de phase et celui du volume pour obtenir la meilleure des combinaisons avec les enceintes principales. Étant donné que chaque réglage (y compris celui de la fréquence de coupure dans le récepteur ou le processeur) affecte l'optimisation des autres paramètres, le bon réglage de l'ensemble peut prendre un certain temps. Commencez parmettre le réglage de phase sur 0^ et écoutez de la position normale d'écoute un enregistrement avec un contenu grave prédominant et repétitif. Recommencement en réglant la phase à 90^ puis à 180^ . Utilisez le réglage offrant le niveau de graves le plus élevé.
Commentaires généraux à propos des réglages : Étant donné que toute modification d'un réglage a tendance à modifier dans une certaine mesure les valeurs optimales des autres paramètres, le processus de réglage est très interactif et implique beaucoup de tatonnements. Si vous n'étés toujours pas satisfait après avoir passé un moment à écouter et à régler, essayez de modifier un peu l'emplacement du caisson de graves. Bien entendu, cela entraîne une interaction avec tous les autres réglages. N'oubliez pas que la patience est une vertu. Le résultat final sera à la hauteur de vos efforts.
ENTRETIEN ET MAINTENANCE
L'entretien de l'amplificateur d'extrêmes-graves ne demande qu'un épousettage de temps en temps. N'utilise jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants.
THX et Ultra2 sont des marques de commercies ou des marques déposées de THX Ltd. Tous droits réservés.
GABANTIE A L'EXTÉBIEUR DES ÉTATS-UNIS ET DU CANADA
Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
