MODE D'EMPLOI RSA-500 KLIPSCH
This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

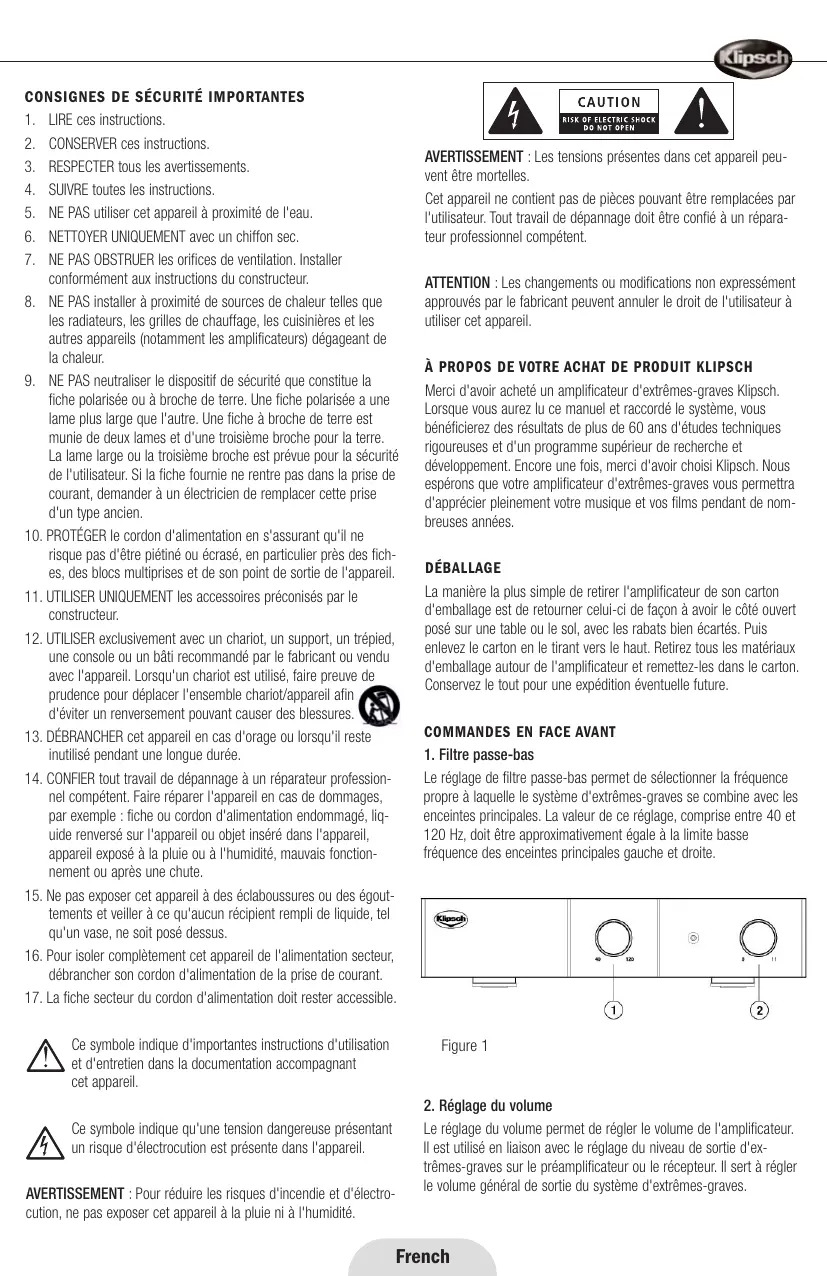

Consignes de sécurité importantes
- LIRE ces instructions.
- CONSERVER ces instructions.
- RESPECTER tous les avertissements.
- SUIVRE toutes les instructions.
- NE PAS utiliser cet appareil à proximité de l'eau.
- NETTOYER UNIQUEMENT avec un chiffon sec.
- NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
- NE PAS installer à proximité isinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
- NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a ateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d'un type ancien.
- PROTEGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrase, en particulier près des fiches, des blocs multipres et de son point de sortie de l'appareil.
- UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
- UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recomma
- DEBRANCHER cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
- CONFIER tout travail de dépannage à un réparateur professionnel co areil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.
- Ne pas exposer cet appareil à des éclaboussures ou des égout
- Pour isoler complètement cet appeareil de l'alimentation secteur, débrancher son cordon d'alimentation de la prise de courant.
- La fiche secteur du cordon d'alimentation doit rester accessible.
Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet appareil.
Ce symbole indique qu'une tension dangereuse présentant un risque d'électrocution est présente dans l'appareil.
AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.
AVERTISSEMENT : Les tensions présentes dans cet appareil peuvent être mortelles.
Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.
ATTENTION : Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet appareil.
Merci d'avoir acheté un amplificateur d'extrêmes-graves Klipsch. Lorsque vous aurez lu ce manuel et raccordé le système, vous bénéficierez des résultats de plus de 60 ans d'études techniques rigoureuses et d'un programme supérieur de recherche et développement. Encore une fois, merci d'avoir choisi Klipsch. Nous espérons que votre amplificateur d'extrêmes-graves vous permettra d'apprécier pleinement votre musique et vos films pendant de nombreuses années.
Deballage
La manière la plus simple de retirer l'amplificateur de son carton d'emballage est de retourner celui-ci de façon à avoir le côté ouvert posé sur une table ou le sol, avec les rabats bien écartés. Puis enlevez le carton en le tirant vers le haut. Retirez tous les matériaux d'emballage autour de l'amplificateur et remettez-les dans le carton. Conservez le tout pour une expédition éventuelle future.

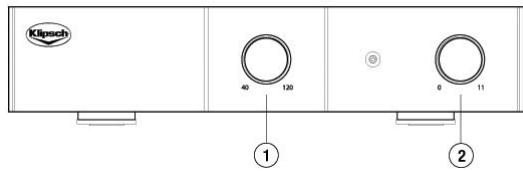

1. Filtre salle-bas
Le réglage de filtre passe-bas permet de sélectionner la fréquence propre à laquelle le système d'extremes-graves se combine avec les enceintes principales. La valeur de ce réglage, comprise entre 40 et 120Hz, doit être approximativement égale à la limite basse fréquence des enceintes principales gauche et droite.
Figure 1
2. Réglement du volume
Le réglage du volume permet de régler le volume de l'amplificateur. Il est utilisé en liaison avec le réglage du niveau de sortie d'extrêmes-graves sur le préamplificateur ou le récepteur. Il sert à régler le volume général de sortie du système d'extrêmes-graves.
Figure 2

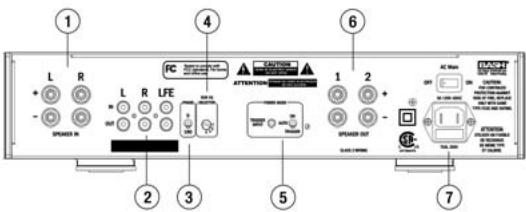

Entrées et sorties en FACE arrière / Raccordement et configuration
Avant d'effectuer les raccordements, mettez l'amplificateur d'extrêmes-graves et le récepteur ou préamplificateur hors tension!
1. Entres haut-parleurs
Les entrées haut-parleurs permettent d'utiliser cet amplificateur dans les systèmes audio répartis pour toute la maison ou avec les récepteurs sans sorties ligne ou extrêmes-graves. Le raccordement des entrées et des sorties peut se faire avec des fiches banane ou des connecteurs à broches, ou bien avec du fil dénudé de calibre 12 maximum.
2. Entrées et sorties de niveau ligne
Les entrées de niveau ligne sont constituées d'une paire de prises jack stéréo et d'une prise jack phono RCA LFE simple. On peut utiliser une seule des prises stéréo ou les deux. (Utilisez un câble blindé de raccordement de caisson de graves, de haute qualité et de longueur suffisante, muni de fiches RCA à chaque extrémité. Votre détaillant peut vous aider à désirir un câble ajustat.) La prise LFE s'utilise avec le filtre intégré au récepteur ou au processeur. Les entrées stéréo doivent être utilisées avec le filtre intégré au RSA-500. Les sorties de niveau ligne sont constituées d'une paire de prises RCA stéréo dorées et d'une prise jack phono RCA LFE simple. Ce jeu de sorties est une recopie non filtrée des signaux d'entrée de niveau ligne et LFE. Il peut servir au raccordement d'un second amplificateur RSA-500 ou au retour vers le système électronique, le cas échéant.
3. Réglement de phase
Le réglage de phase du RSA-500, de ou, permet un réglage fin des performances du système d'extrêmes-graves en optimisant la combinaison entre celui-ci et les enceintes principales. Pour l'une des deux valeurs, selon la disposition dans la pièce, on constate une augmentation audible du niveau de graves.
4. Sélection d'égaliseur
Le commutateur d'égaliseur offre quatre réglages numérotés de 1 à 4. En position 1, la courbe EQ sélectionnée est optimisée pour le caisson de graves mural encastrable RW-5802. En position 2, la courbe EQ sélectionnée est optimisée pour le caisson de graves mural extérieur AW-800-SW. En position 3, la courbe EQ sélectionnée est optimisée pour le modèle RW-5101-C. La position 4 est
prévue pour un usage ultérieur.
5. Sélection du mode de mise sous tension
Le commutateur de mode de mise sous tension possède trois positions : « Trigger » (déclenchement), « Auto » et « On » (marche). Lorsque ce commutateur est en position « Trigger ésence ou l'absence d'une tension continue de 5 à 30 volts au niveau de la prise jack 1/8" en face arrière. La pointe est positive et la nuque négative.
Le fonctionnement en mode « Trigger » n'introduit aucun retard. Lorsque le commutateur de mode de mise sous tension est en position « Auto signal audio au niveau des entrées arrière basses ou haut niveau. La fonction de mise sous/hors tension automatique est active après un délai de 2 secondes pour la mise sous tension et de 15 minutes pour la mise hors tension. En position « On », c'est l'interrupteur principal d'alimentation qui met l'amplificateur sous et hors tension. Lorsque le commutateur de mode de mise sous tension est en position « On », l'interrupteur principal d'alimentation permet de mettre l'amplificateur sous tension et tension.
6. Sorties haut-parleurs
Le raccordement des sorties haut-parleurs peut se faire avec des fiches banane ou des connecteurs à broches, ainsi qu’avec du fil dénudé de calibre 12 maximum.
7. Cordon d'alimentation secteur et interrupteur principal
Le raccordement au secteur se fait par un cordon d'alimentation amovible à deux bornes. Insérez le cordon d'alimentation dans cette prise, mettez l'interrupteur principal d'alimentation placé au-dessus du cordon en position « Off », puis branchez le cordon sur une prise de courant équivalente. Laissez l'interrupteur principal d'alimentation en position hors tension jusqu'à ce que tous les raccordements aient été effectués. (Pour le fonctionnement normal dans la plupart des systèmes, il est conseillé de laisser l'interrupteur principal d'alimentation et le commutateur de mode de mise sous tension en position « On ».)
Raccordements et réglages
Le RSA-500 est un amplificateur de puissance de haut de gamme à filtre d'extrêmes-graves intégré. Il a été spécialement conçu pour permettre à un ou deux caissons de graves tels que le RW-5802 d'atteindre la puissance de sortie maximale sans distorsion audible ni risque d'endommagement.
Malgré la simplicité des raccordements et des réglages de l'amplificateur, leur utilisation varie selon l'application du système d'extrêmes-graves. Des exemples de procédures d'installation sont indiqués ci-dessus : un pour les systèmes numériques et un pour
les systèmes analogiques.
Raccordement a un processeur ou recepteur ambiophonique numérique
Aujourd'hui, les processeurs et récepteurs ambiophoniques numériques Dolby Digital® et DTS®, ainsi que tous les modèles homologues THX, offrent des sorties d'extrêmes-graves de niveau ligne et des filtres d'extrêmes-graves intégrés. Si votre système est construit autour de l'un de ces appareils, il est presque toujours préféirable d'utiliser l'entrée LFE du RSA-500. Les réglages du filtre et du volume sont alors inactifs (figure 3). Utilisez un câble blindé de raccordement de caisson de graves, de haute qualité et de longueur suffisante, muni de fiches RCA à chaque extrémité. Votre détaillant peut vous aider à choisir un câble adéquat. Dans le récepteur ou le processeur, n'obligez pas de régler le paramètre « Subwoofer » sur « On » ou « Yes » à l'aide du menu de configuration des enceintes. Outre la simple activation de la sortie d'extrêmes-graves, certains récepteurs et processeurs comportent des possibilités supplémentaires de gestion des graves. Pour obtenir plus de renseignements sur la façon de bien régler les paramètres de gestion des graves pour votre système, consultez le manuel d'utilisation de votre récepteur.
Figure 3
teur ou de votre processeur, ou bien adressez-vous à votre détaillant
- Réglage du filtré - Le réglage du filtré ne fonctionne pas lorsque l'entrée LFE du RSA-500 est utilisé.
- Réglage du volume - Écoutez divers enregistrements musicaux contenant un niveau de graves important sans être prédominant. Réglez le volume du RSA-500 de façon à obtenir une musique chaleureuse et naturelle. Si vous avez des difficultés pour obtenir un niveau suffisant d'extremes-graves sans pour autant rendre le son cavernieux, la fréquence de coupure est probablement réglée à une valeur trop élevée. Essayez de la réduire légèrement jusqu'à ce que le problème disparaiss
- avec les enceintes principales. Étant donné que chaque réglage (y compris celui de la fréquence de coupure dans le récepteur ou le processeur) affecte l'optimisation des autres.
paramètres, le bon réglage de l'ensemble peut prendre un certain temps. Commencez par régler le réglage de phase sur et écoutez de la position normale d'écoute un enregistrement avec un contenu grave prédominant et repétitif. Recommencez en réglant la phase à. Utilisez le réglage offrant le niveau de graves le plus élevé.
Commentaires généraux à propos des réglages : Étant donné que toute modification d'un réglage a tendance à modifier dans une certaine mesure les valeurs optimales des autres paramètres, le processus de réglage est très interactif et implique beaucoup de tatonnements. Si vous n'êtes toujours pas satisfait après avoir passé un moment à écouter et à régler, essayez de modifier un peu l'emplacement du caisson de graves. Bien entendu, cela entraîne une interaction avec tous les autres réglages. N'oubliez pas que la patience est une vertu. Le résultat final sera à la hauteur de vos efforts.

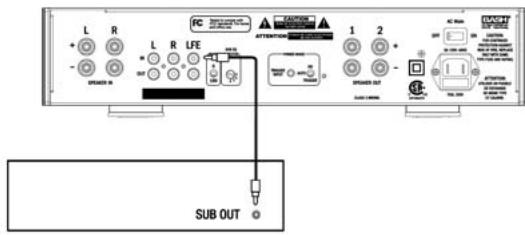

Raccordement a un systéme stéréo à deux CANAUX ou à un processeur ou récepteur ambiophonique analogique
Certains récepteurs et processeurs audiovisuels (sans fonction Dolby Digital® ni DTS®) possèdent une sortie d'extrêmes-graves de niveau ligne. D'autres, ainsi que certains amplificateurs intégrés et récepteurs stéréo, possèdent des sorties de canaux gauche et droit de niveau ligne. Tous les processeurs ambiophoniques et préamplificateurs stéréo indépendants possèdent des sorties de niveau ligne. Si votre système est construit autour de l'un de ces appareils, il est presque toujours préférible d'utiliser les entrées stéréo de niveau ligne du RSA-500. Les réglages du filtre et du volume sont alors actifs (figure 4). Utilisez un ou deux câbles blindés de raccordement de haute qualité et de longueur suffisante, munis de fiches RCA à chaque extrémité. Détaillant peut vous aider à désirir des câbles adéquats.
Figure 4
- Sortie extrêmes-graves - Raccordez la sortie extrêmes-graves à l'une des entrées de niveau ligne du RSA-500 ou aux deux.
- Sorties préamplificateur d' êmes-graves, raccordez-les aux entrées stéreo de niveau ligne du RSA-500.
- Boucles « sortie préampli/entrée ampli principal » sur amplificateur intégré ou récepteur
Sur certains amplificateurs intégrés et récepteurs, les étages de préamplification et d'amplification de puissance sont reliés par des cavaliers externes. Si les canaux avant gauche et droit sont raccordés de cette façon, vous pouvez raccorder le RSA-500 à ces sorties de préamplificateur. Utilisez pour cela une paire d'adaptateurs en Y, possédant chacun deux fiches RCA mâles et une prise RCA fémelle. Sur les deux canaux, retirez les cavaliers. Pour chaque canal, raccordez une branche de l'adaptateur en Y à la sortie du préamplificateur et l'autre à l'entrée de l'amplificateur principal. Raccordez les extrémités fémelles des adaptateurs en Y aux câbles reliés au RSA-500.
- Processeur ambiophonique ou préamplificateur indépendant - Utilisez une paire d'adaptateurs en Y, possédant chacun une fiche RCA mâle et deux prises RCA fémelles. Débranchez âble relié à l'amplificateur de puissance et celui relié au RSA-500.
- Réglage du filtré - Réglez à environ la valeur de fréquence limite inférieure des enceintes avant gauche et droit. Si vous ne disposez pas de leurs caractéristiques, faites une estimation réaliste en fonction de la taille des enceintes. En général, une grande enceinte permet d'obtenir des fréquences plus basses qu'une petite. Vous pouvez donc commencer par un réglage de la fréquence de coupure à la valeur minimale de 40 Hz pour une grande enceinte posée au sol, et à la valeur maximale de 120 Hz pour une toute petite enceinte satellite. Pour les enceintes de bibliothèque, la plage est en général de 50 à 80 Hz. Si la fréquence du filtré passif est réglée à une valeur supérieure à 100 Hz, le caisson de graves doit être place à l'avant de la piece et à proximate des enceintes principales.
- Réglage du volume - Écoutez divers enregistements musicaux contenant un niveau de graves important sans être prédominant. Réglez le volume du RSA-500 de façon à obtenir une musique chaleureuse et naturelle. Si vous avez des difficultés pour obtenir un niveau suffisant d'extremes-graves sans pour autant rendre le son caverneux, la fréquence de coupure est probablement réglée à une valeur trop élevée. Essayez de la réduire légè
- avec les enceintes principales. Étant donné que chaque réglage (y compris celui de la fréquence de coupure dans le récepteur ou le processeur) affecte l'optimisation des autres.
paramètres, le bon réglage de l'ensemble peut prendre un certain temps. Commencez par régler le réglage de phase sur et écoutez de la position normale d'écoute un enregistrement avec un contenu grave prédominant et répétitif. Recommencez en réglant la phase à. Utilisez le réglage offrant le niveau de graves le plus élevé.
Commentaires généraux à propos des réglages : Étant donné que toute modification d'un réglage a tendance à modifier dans une certaine mesure les valeurs optimales des autres paramètres, le processus de réglage est très interactif et implique beaucoup de tatonnements. Si vous n'êtes toujours pas satisfait après avoir passé un moment à écouter et à régler, essayez de modifier un peu l'emplacement du caisson de graves. Bien entendu, cela entraîne une interaction avec tous les autres réglages. N'oubliez pas que la patience est une vertu. Le résultat final sera à la hauteur de vos efforts.

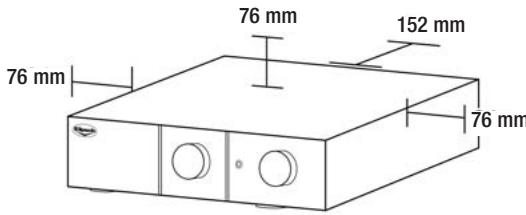

REMARQUE : Dégagement minimal pour un montage en baie : hauteur 0 mm ; largeur 76 mm par côte ; profondeur (à partir de la face arrière) 152 mm
Entretien et nettoyage
L'entretien de l'amplificateur d'extrêmes-graves ne demande qu'un époussetage de temps en temps. N'utilise jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants.
Garantie (états-unis et CANADA uniquement)
La garantie ci-dessous n'est valide que pour la vente aux particuliers aux États-Unis et au Canada.
KLIPSCH, L. L. C. (« KLIPSCH ») garantit ce produit contre tout vice de matériaux et de fabrication (sous réserve des termes établis ci-dessous) pendant une période de cinq ans à partir de la date d'achat. Pendant la période de garantie, KLIPSCH réparera ou remplacera (selon son choix) ce produit ou toute pièce défectueuse (à l'exception des composants électroniques et des amplificateurs). Pour les produits contenant des composants électroniques ou des amplificateurs, la garantie sur ces pièces est d'une durée de deux ans à compter de la date d'achat.
Pour obtenir une réparation sous garantie, adressez-vous au détaillant/agréé KLIPSCH qui vous a vendu ce produit. Si ce détaillant n'est pas équipé pour effectuer la réparation de votre produit KLIPSCH, celui-ci peut être retourné à KLIPSCH, en port payé, pour
être réparé. Veuillez téléphoner à KLIPSCH au 1-800-KLIPSCH pour obtenir les instructions. Ce produit doit être expédie dans son emballage d'origine ou dans un emballage assurant un niveau de protection identique.
Une preuve d'achat telle qu'une facture ou un reçu, attestant que le produit est toujours couvert par la garantie d'un an, doit être présentée ou incluse pour que la garantie puisse s'appliquer.
Cette garantie est nulle dans les cas suivants : (a) le numéro de série apposé en usine a été modifié ou retiré de ce produit; (b) ce produit n'a pas été acheté après d'un détaillant agréé KLIPSCH. Pour vérifier que votre produit a été acheté après d'un détaillant agréé KLIPSCH et que son numéro de série n'a pas été modifié, téléphone au 1-800-KLIPSCH.
Cette garantie ne couvre que l'acheteur initial et se termine automatiquement avant expiration (le cas échéant) si ce produit est vendu ou cédé à un tiers.
Cette garantie ne couvre pas les dommages esthétiques ou les dégâts résultant d'une utilisation abusive, d'un cas de force majeure, d'un accident, d'une utilisation commerciale ou de la modification de ce produit ou de l'un de ses composants. Cette garantie ne couvre pas les dégâts résultant d'une utilisation, d'un entretien ou d'une installation incorrecte, ou d'une tentative de réparation par quiconque autre que KLIPSCH ou un détaillant KLIPSCH autorisé par KLIPS IPSCH à effectuer une réparation sous garantie. Toute réparation non autorisée annule la présente garantie. Cette garantie ne couvre pas les produits vendus EN L'ÉTAT.
LE SEUL RECOURS DU CLIENT EST LA RÉPARATION OU LE RÉPARATION SELON LES TERMES DE CETTE GARANTIE. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR TODT DOMMAGE DIRECT OU INDIRECT RÉSULTANT DU NON RESPECT DE TODTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE À CE PRODUIT. À L'EXCEPTION DES CAS OU LA LÉSISSION L'INTERDIT, CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE OU D'ADECUATION À UN USAGEPARTICULAR.
Certaines juridictions ne permettent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects. Il est donc possible que dans certains cas, les exclusions ci-dessus ne s'appliquent pas. Cette garantie vous confère des droits spécifiques, et vous pouvez également bénéficier d'autres droits variant suivant la juridiction.
Garantie dans les PAYS AUTRES que les etats-unis et le CANADA
Si ce produit est vendu dans des pays autres que les États-Unis et le Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour bénéficier de toute intervention sous garantie applicable, contactez le vendeur auprès duquel le produit a été acheté ou le distributeur ayant fourni le produit.
Informations de conformite FCC et CANADA:
REMARQUE: Cet appareil a été testé et reconnu compatible avec les limites des appareils numériques de classe B, en application de la section 15 des règles de la FCC. Ces limites ont été établies de façon à offrir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Ce matériel génère, utilise et peut émettre des radio-fréquences et, s'il n'est pas installé et utilisé en accord avec les directives fournies, peut provoquer des interférences avec les communications radio. Il est toutefois impossible de garantir que des interférences ne se produiront pas dans une installation donnée. Si cet appareil entraîne des interférences nuisibles à la réception des programmes de radio ou de télévision, ce qui peut se vérifier en le mettant hors tension puis de nouveau sous tension, l'utilisateur peut prendre les mesures suivantes pour essayer de corriger les interférences :
- Modifier l'orientation ou l'emplacement de l'antenne réceptrice.
- Augmenter la distance entre l'appareil et le récepteur.
- Brancher l'appareil sur une prise de courant d'un circuit différent de celui auquel le récepteur est connecté.
- Consulter le revendeur ou un technicien spécialiste en radio et télévision pour obtenir d'autres conseils.
Homologation comme appareil numérique de classe B au titre des modalités de vérification FCC section 15.
Attention : Les changements ou modifications non expressément approuvés par Klipsch Audio Technologies peuvent annuler le droit de l'utilisateur à utiliser cet appareil.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
