BEDIENUNGSANLEITUNG KA-1000-THX KLIPSCH

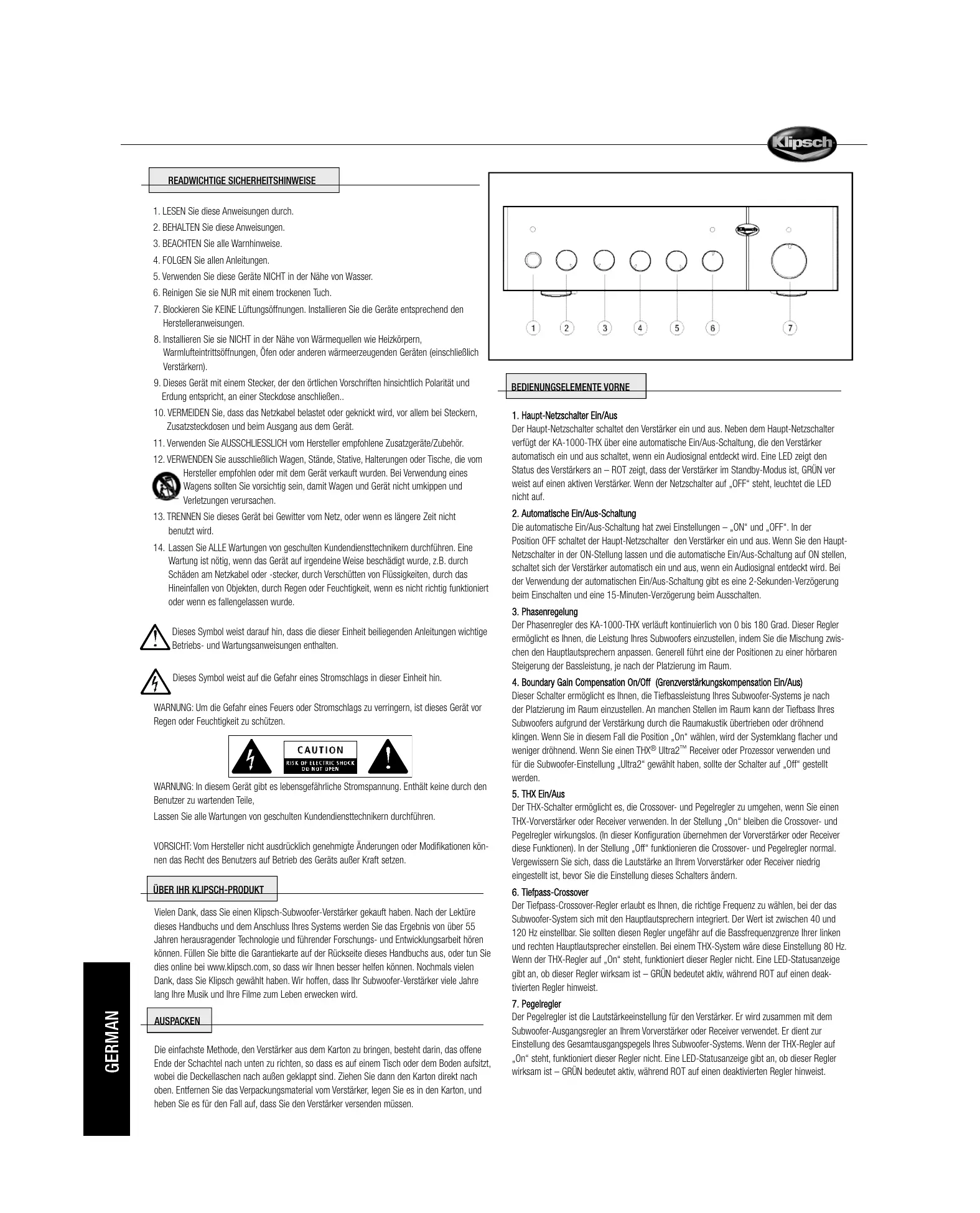

READWICHTIGE SICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie NICT in der Nähe von Wärmequellen wie Heizkörpern, Warlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Dieses Gerät mit einem Stecker, der den örtlichen Vorschriften hinsichtlich Polarität und Erdung entspricht, an einer Steckdose anschließen..
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät.
11. Verwenden Sie AUSSCHLIIESLLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
12. VERWENDEN Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, die vom

Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollenn Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

1. TRENNNEN Sie diese Geset bei Gewitter vom Netz, oder wenn es längerere Zeit nicht benutzt wird.
2. Lassen Sie ALLE Wartungen von geschulten Kundendiensttechnikern durchführten. Eine Wartung ist notig, wenn das Gerät auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist diese Gerät vor Regen oder Feuchtigkeit zu schützen.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING: In thisem Gerät gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile,

Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführten.

VORSICH: Vom Hersteller nicht ausrücklich genehmigte Änderungen oder Modifikationen konnen das Recht des Benutzers auf Betrieb des Geräts außer Kraft setzen.

Vielen Dank, dass Sie einen Klipsch-Subwoofer-Verträger gekauft haben. Nach der Lektüre theses Handbuchs und dem Anschluss Ihres Systems werden Sie das Ergebnis von über 55 Jahren Herausragender Technologie und führender Forschungs- und Entwicklungsrarbeit horen können. Füllen Sieitte die Garantiekarte auf der Rückseite theses Handbuchs aus, oder tun Sie dies online bei www.klipsch.com, so dass wir ihren better halten können. Nohmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass Ihr Subwoofer-Verträger weitere Jahre lang ihre Musik und ihre Filme zum Leben erwecken wird.

AUSPACKEN

Die einfache Methode, den Verträger aus dem Karton zu bringen, besteht darin, das offene Ende der Schachtel nach unten zu richten, so dass es auf einem Tisch oder dem Boden aufsitzt, wobei die Deckellaschen nach außen geklappt sind. Ziehen Sie dann den Karton direkt nach oben. Entfemen Sie das Verpackungsmaterial vom Verträger, legen Sie es in den Karton, und haben Sie es für den Fall auf, dass Sie den Verträger versenden müssen.

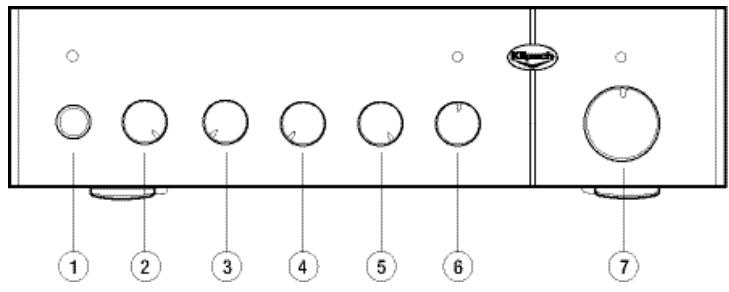

BEDIENUNGSELEMENTE VORNE

1. Haupt-Netzschalter Ein/Aus

Der Haupt-Netzschalter schaltet den Verträger ein und aus. Neben dem Haupt-Netzschalter verfügbar der KA-1000-THX über eine automatische Ein/Aus-Schaltung, die den Verträger automatisch ein und aus schaltet, wenn ein Audiosignal entdeckt wird. Eine LED zeigt den Status des Verträgers an - ROT zeigt, dass der Verträger im Standby-Modus ist, GRUN verweit auf einen aktiven Verträger. Wenn der Netzschalter auf „OFF“ steht, leuchtet die LED nicht auf.

2. Automatische Ein/Aus-Schaltung

Die automatische Ein/Aus-Schaltung hat zwei Einstellungen - „ON" und „OFF". In der Position OFF schaltet der Haupt-Netzschalter den Verträger ein und aus. Wenn Sie den Haupt-Netzschalter in der ON-Stellung halten und die automatische Ein/Aus-Schaltung auf ON stellen, schaltet sich der Verträger automatisch ein und aus, wenn ein Audiosignal entdeckt wird. Bei der Verwendung der automatischen Ein/Aus-Schaltung gibt es eine 2-Sekunden-Verzögerung beim Einschalten und eine 15-Minuten-Verzögerung beim Ausschalten.

3. Phasenregelung

Der Phasenregler des KA-1000-THX verlaufkontinuierlich von 0 bis 180 Grad. Diese Regler ermöglich es Ihnen, die Leistung Ihres Subwoofer's einzustellen, indem Sie die Mischung zwischen den Hauptlautsprechern anpassen. Generell führte eine der Positionen zu einer hörbaren Steigerung der Bassleistung, je nach der Platziierung im Raum.

4. Boundary Gain Compensation On/Off (Grenzverstärkungskompensation Ein/Aus)

Dieser Schalter ermitteligt es Ihnen, die Tiefbassleistung Ihres Subwoofer-Systems je nach der Platzierung im Raum einzustellen. An manchen Stellen im Raum kann der Tiefbass Ihres Subwoofer aufgrund der Verstärkung durch die Raumakustik übertrieben oder drohnd klingen. Wenn Sie in thisem Fall die Position „On“ wahlen, wird der Systemklang flacher und weniger drohnd. Wenn Sie einen THX® Ultra2™ Receiver oder Prozessor verwenden und für die Subwoofer-Einstellung „Ultra2" gewählt haben, sollte der Schalter auf „Off“ gestellt werden.

5. THX Ein/Aus

Der THX-Schalter möglichst es, die Crossover- und Pegelregler zu umgehen, wenn Sie einen THX-Vorversteller oder Receiver verwenden. In der Stellung „On" bleiben die Crossover- und Pegelregler wirkungslos. (In dieser Konfiguration übernehmen der Vorversteller oder Receiver diese Funktionen). In der Stellung „Off" Funktionieren die Crossover- und Pegelregler normal. Vergewissem Sie sich, dass die Lautstärke an Ihr dem Vorversteller oder Receiver niedrig eingestellt ist, bevor Sie die Einstellung deses Schalters ändern.

6. Tiepass-Crossover

Der Tiefpass-Crossover-Regler erlaubt es Hinnen, die richtige Frequenz zu wahlen, bei der das Subwoofer-System sich mit den Hauptloutsprechem integriert. Der Wert ist zwischen 40 und 120Hz einstellbar. Sie sollen den diesen Regler ungebär auf die Bassfrequenzgrenze ihrer linken und rechten Hauptloutsprecher einstellen. Bei einem THX-System ware diese Einstellung 80Hz . Wenn der THX-Regler auf „On“ steht, Funktioniert dieser Regler nicht. Eine LED-Statusanzeige gibt an, ob dieser Regler wirsam ist – GRÜN bedeutet aktiv, während ROT auf einen deaktivierten Regler hinweist.

7. Pegelregler

Der Pegelregler ist die Lautstärkeeinstellung für den Verständr. Er wird zusammen mit dem Subwoofer-Ausgangsregler an Ihr Vomverstandr oder Receiver verwendet. Er dient zur Einstellung des Gesamtausgangsgespels Ihres Subwoofer-Systems. Wenn der THX-Regler auf „On“ steht, Funktioniert dieser Regler nicht. Eine LED-Statusanzeige gibt an, ob dieser Regler wirksam ist - GRUN bedetut aktiv, während ROT auf einen deaktivierten Regler hinweist.

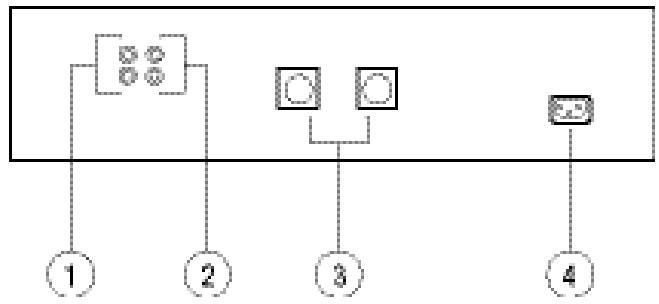

HINTERES FELD EIN- UND AUSGANGE /ANSCHLUSS UND SETUP

Stellen Sie nur dann Anschlüsse her, wenn der Strom sowohl am Subwoofer-Verträker als auch am Receiver oder Vorverträker ausgeschaltet ist!

1. Line-Level-Eingang

Der Line-Level-Eingang besteht aus zwei goldbeschiteten RCA-Phonobuchsen. Es kann einer oder bereits verwendet werden. (Verwenden Sie ein abgeschirmtes Qualitätskabel passender Länge mit Cinch-Steckern an beiden Enden zum Anschluss des Subwoofer. Ihr Fachhändler kann Sie bei der Auswahr eines passenden Kabels beraten.) Dieser Eingang kann entweder als Line-Level-Eingang oder als LFE-Eingang davon, je nach der Position des THX-Ein/Aus-Schalters. Wenn THX auf „On“ steht, wird der Tieffpass-Crossover übergangen, und der Line-Level-Eingang fungiert de facto als ungefilterter LFE-Eingang.

2. Line-Level-Ausgang

Der Line-Level-Ausgang besteht aus zwei goldbeschichteten RCA-Phonobuchsen. Es kann einer oder andere verwendet werden. Diese Ausgang ist ein ungefilterter Passthrough des Line-Level-Eingangssignals. Er kann dazu verwendet werden, einen zweiten KA-1000-THX-Verträger anzuschlieben, oder ggf. an ihre Elektronik zurückverbunden werden.

3. Laufsprecherpegel-Ausgabe

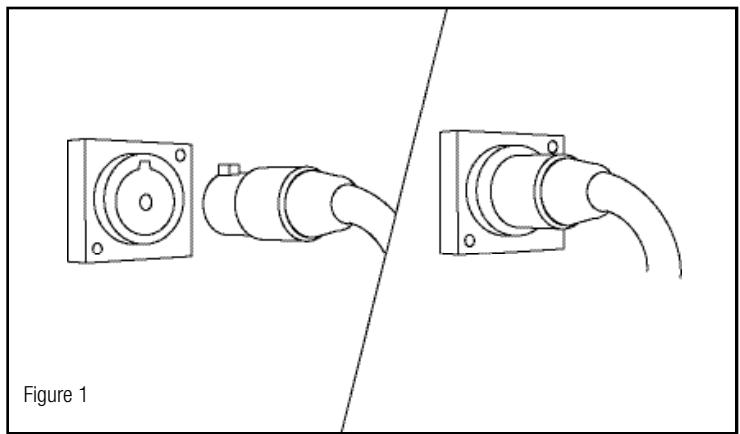

Die Lautsprecherpegel-Ausgänge sind professionelle Speakon® NL2-Anschlüsse. Es handelt sich um eine einfach zu benutzende, sichere und kinderleichte Verbindung. Sie müssen nur die Nase am Stecker am Schlitz an der Ausgangsbuchse austrichten, den Stecker voll einstecken, him im Urzeigersinn drehen, und die Manschette wird arretiert (Abb. 1). Umihn hersuszunehmen, ziehen Sie die Manschette zurück, halten sie, drehen sie dann gegen den Uhrzeigersinn und ziehen sie hersaus. Dieser Anschluss ist auch auf der Rückseite des Subwoofer-Gehäuses zu finden. Wenn Sie zwei KW-120-THX-Subwoofer verwenden, schreiben Sie den zweiten auf gleiche Weise an den zweiten Ausgang des KA-1000-THX an. (Mit jedem KW-120-THX-Subwoofer-Gehäuse wird ein 6 m langes, das THX Ultra-zertifiziert ist, ausgeliefert. Kontaktieren Sie ihren Fachhändler, falls Sie ein längeres Kabel besteht.)

4.Netzkabel

Der Netzanschluss verwendet ein abnehmbares Netzkabel mit drei Stiften. Stecken Sie das Kabel in diese Buchse, stellen Sie den Haupt-Netzschalter auf „Off“ und stecken Sie das Netzkabel in eine geeignete Wandsteckdose. Lassen Sie den Haupt-Netzschalter ausgeschaltet, bis alle Anschlüsse vorgenommen wurden. (Wir empfehlen, den Haupt-Netzschalter und die automatische Ein/Aus-Schaltung beim normalen Betrieb für die meisten Systeme auf „On“ zu halten.)

ANSCHUSSFUND EINSTEILLUNGEN

Der KA-1000-THX ist ein THX Ultra2-zertifizierter digitaler Endversteller der Klasse D mit einem eingebauten Subwoofer-Crossover. Er ist speziell für den Betrieb von einem oder zwei KW-120-THX-Subwoofern bei maximaler Leistung ohne hörbare Verzerrung oder Risiko der Beschädigung konzipiert. Obwohl die Anschlüsse und Regler des Verstärkers einsch sind, unterscheidet sich ihre Verwendung je nach der Anwendung des Subwoofer-Systems etwas. In den folgenden Abschnitten werden typische Setup-Verfahren beschrieben – eines für digitale Systeme, und eines für analoge Systeme.

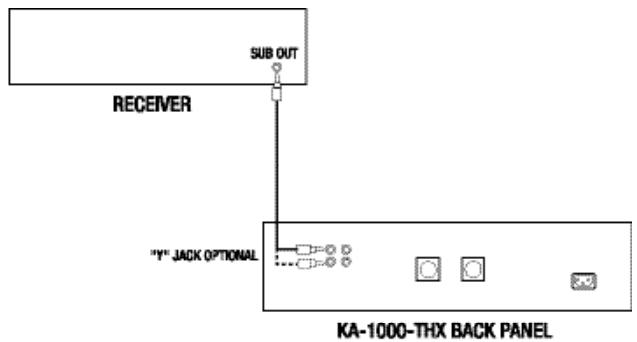

Anschluss für THX / Digitaler Surround-Receiver oder Prozessor - Moderne digitale Dolby Digital® und DTS® Surround-Receiver und Prozessoren sowie alle THX-zertifizierten Modelle verfügen über Line-Level-Subwoofer-Ausgänge und eingebaute Subwoofer-Crossovers. Wenn Ihr System auf einer dieser Technologien basiert, wird es fast immer empfehlenswert sein, den KA1000-THX mit dem THX-Schalter in der Position „On“ zu verwenden. Dies umgeht die

Crossover- und Pegelregler. Verbinden Sie den Subwoofer-Ausgang am Receiver oder Prozessor mit einer Eingangsbuchse des KA-1000-THX, oder beiden (Abb. 2). Verwenden Sie ein abgeschirmtes Qualitätskabel passender Lange mit Cinch-Steckern an beiden Enden zum Anschluss des Subwoofoers. Ihr Fachhändler kann Sie bei der Auswahl eines passenden Kabel beraten. Sie sollen das Lautsprecher-Setup-Menu Ihr Receivers oder Prozessors aufrufen und den Subwoofer auf „On" (Ein) oder „Yes" (Ja) einstehen, oder bei einem THX Ultra2-zertifizierten Modell im Subwoofer-Menu „Ultra2" wahlen. Möglicherweise verfügt Ihr Receiver oder Prozessor über weitere Bass-Management-Funktionen, die über das einfache Aktivieren des Subwoofer-Ausgangs hinausgehen. Weitere Informationen über die wichtigen Bass-Management-Funktionen können Sie im Benutzerhandbuch Ihr Receivers oder Prozessors finden, oder setzen Sie sich von与其 dem Fachhändler beraten.

Figure 2

Crossover-Einstellung - Wenn der THX-Schalter auf „On" steht (was für diesen Setup-Typ empfehlen wird), Funktioniert der Crossover-Regler nicht. Die Status-LED ist rot, was anziegt, dass dieser Regler deaktiviert ist. In dieser Situation übernimmt Ihr Receiver oder Prozessor die Crossover-Funktionen für den Subwoofer. Wahlen Sie die 80-Hz-Crossover-Frequency (THX), wenn Sie entweder den KL-650-THX oder den KL-525-THX als vordere Lautsprecher verwenden.

Pegelregler - Wenn der THX-Schalter auf "On" steht (was für diesen Setup-Typ empfohlen wird), Funktioniert der Pegelregler nicht. Die Status-LED ist rot, was aneigt, dass dieser Regler deaktiviert ist. In dieser Situation übernimmt Ihr Receiver oder Prozessor die Lautstärkeregler-Funktionen für den Subwoofer.

Phasenregler - Bei manchen Systemen macht die Einstellung des Phasenreglers keinen große Unterschied, noch bei anderen müssen Sie die Phasen- und Lautstärkeregler wiederholt anpassen, bis Sie die Beste Mischung mit den Hauptloutsprechern erreicht haben. Da jeder Einstellung (einschließlich der am Receiver oder Prozessor gewährten Crossover-Frequency) die optimale Einstellung der anderen Werte beeinflusst, dauert es oft eine Weile, bis alles richtig festgelegt ist. Lassen Sie zunachst den Phasenregler bei 0^ und horen Sie sich in ihrer üblichen Hörposition eine Aufnahme mit einem deutlichen, sich wiederholenden Bass an. Wiederholen Sie diesen Vorgang mit einem auf 90^ bzw. 180^ eingestillten Phasenregler. Verwenden Sie die Einstellung mit der besten Bassleistung.

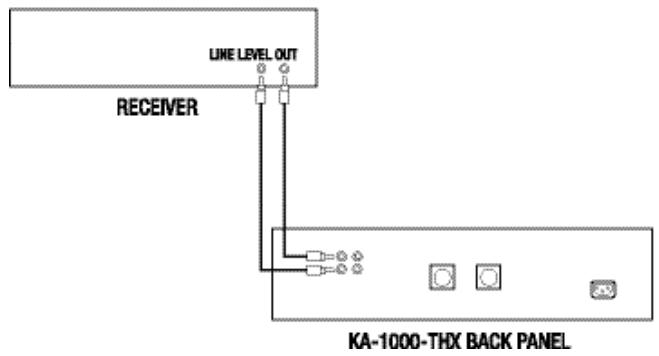

Figure 3

Anschluss für Nicht-THX / Analog-Surround-Receiver/-Prozessor oder Zweikanal-Stereosystem Manche analogen A/V-Receiver und -Prozessoren (ohne Dolby Digital® oder DTS® Fähigkeit) besitzten einen Line-Level-Subwoofer-Ausgang. Andere verfügen über Line-Level-Ausgänge für den linken und rechten Kanal, etwa manche Stereo-Receiver und integrierte Veränder. Alle separaten Stereo-Vorveränderungen und Surround-Prozessoren besitzten Line-Level-Ausgänge. Wenn Ihr System auf einer dieser Technologien basiert, wird es fast immer empfehlenswert sein, den KA-1000-THX mit dem THX-Schalter in der Position „Off“ zu verwenden. Dies aktiviert die Crossover- und Pegelregler. Diese Arten von Ausgängen sollen mit den Line-Level-Eingangen des KA-1000-THX verbunden werden (Abbr. 3). Verwendten Sie zum Anschluss ein oder zwei abgeschirmte Qualitätskabel passender Länge mit Cinch-Steckern an beiden Enden. Ihr Fachhändler kann Sie bei der Auswahl passender Kabel beraten.

• Subwoofer-Ausgang - Verbinden Sie den Subwoofer-Ausgang mit einem der Line-Level-Eingänge am KA-1000-THX.
• Vovverträkerausgänge an einem Receiver oder Integrierten Verträker - Wenn Ihr Receiver oder integrierter Verträker frei Vorverträkerausgänge für die vorderen linken und rechten Kanäle hat, verbinden Sie diese mit den Line-Level-Eingängen am KA-1000-THX.
• Pre-Out/Main-In-Schleifen am Receiver oder integrierten Versteller - Die Vorversteller- und Endstufen mancher Receiver und integrierter Versteller werden extern über Brücken verbunden. Wenn bei ihrem Gerät die vorderen linken und rechten Kanäle derartig verbunden sind, können Sie den KA-1000-THX an diese Vorverstellerausgabe anschließen. Sie besoinigen hierzu zwei Y-Kabel, die jeweils zwei Cinch-Stecker und eine RCA-Buchse besitzen. Entfern Sie die Brücke für die zwei Kanäle. Stecken Sie für jeder Kanal eine Häfte des Y-Kabels in den Vorverstellerausgang und die andere in den Hauptverträkereingang. Stecken Sie jeweils die zum KA-1000-THX führenden Kabel in die Buchse am Y-Kabel.
• Separator Vorveränderer oder Surround-Prozessor - Sie benötigten hierzu zwei Y-Kabel, die jeweils einen Cinch-Stecker und zwei RCA-Buchsen besitzen. Ziehen Sie die Kabel an den Ausgängen für den vorderen linken und rechten Kanal am Vorveränderer oder Prozessor her aus und stecken Sie die Y-Kabel Dort ein. Stecken Sie bei jedem Kanal das zum Endveränderer verlaufende Kabel in eine der RCA-Buchsen am Y-Kabel und das zum KA-1000-THX führende Kabel in die andere.

Crossover-Einstellung - Wenn der THX-Schalter auf "Off" steht (was für diesen Setup-Typempfohlen wird), wird der Crossover-Regler aktiviert. Die Status-LED ist grün, was aneigt, dass dieser Regler aktiviert ist. Sie sollen den diesen Regler ungebärn auf die Bassfrequenzgrenze ihrer linken und rechten vorderen Laufsprecher einstellen. Wenn Ihnen diese Werte unbekannt sind, verwenden Sie auf der Basis der Laufsprechergroßenbasierende Schätzwerte. Ein großer Laufsprecher kann meinst tiefere Frequenzen erreichen als ein kleiner. Bei einem großen Standlatsprecher konnen Sie weitereicht mit einer Crossover-Frequency von 40Hz anfangen, während Sie fur sehr keine Satellitenlautsprecher einen Wert von 120Hz wahren sollenn. Typische Regallatsprecher waren mein Bereich von 50Hz bis 80Hz . Wenn die Crossover-Frequencyhigher als 100Hz ist, sollte sich der Subwoofer vorne im Raum in der Nähre der vorderen Hauptlatsprecher befinden.

Pegelregler – Wenn der THX-Schalter auf „Off“ steht (was für diesen Setup-Typ empfohlen wird), wird der Pegelregler aktiviert. Die Status-LED ist grün, was aneigt, dass dieser Regler aktiv ist. Spieler sie eine Reihe von Aufnahmen mit starkem aber nicht übertriebenen Bassanteil ab. Verstellen Sie den Pegelregler des KA-1000-THX, bis die Musik durchgehend warm und natürlich klingt. Wenn Sie Probleme haben, den Bass tief genug zu gekommen, ohne dass der Sound dröhrend wird, bedeutet das wahrscheinlich, dass der Crossover-Regler zu hoch eingestellt ist. Stellen Sieihn allmählich niedriger ein, bis das Problem gelöst ist. Wenn der Sound zu Dunn klingt, bis Sie den Subwoofer-Pegel so hochdrehen, dass der Tiefbass zu sehr in den Vordergrund tritt, sollen den Sie zunachst die Regler für die Phasenoder Grenzverständigungskompensation anders einstellen. Wenn dadurch das Problem nicht ganz gelöst wird, mussen Sie wahrscheinlich die Crossover-Frequency anheiten.

Phasenregler - Bei manchen Systemen macht die Einstellung des Phasenreglers keinen große Unterschied, noch bei anderen,müssen Sie die Phasen- und Lautstärkeregler wieder holt anpassen, bis Sie die Beste Mischung mit den Hauptlautsprechem erreicht haben. Da jeder Einstellung (einschlieBlich der am Receiver oder Prozessor gewährten Crossover-Frequency) die optimale Einstellung der anderen Werte beeinflusst, dauert es oft eine Weile, bis alles richtig festgelegt ist. Lassen Sie zunachst den Phasenregler bei 0^ und horen Sie sich in Ihr üblichen Hörposition eine Aufnahme mit einem deutlichen, sich wiederholenden Bass an. Wiederholen Sie diesen Vorgang mit einem auf 90^ bzw. 180^ eingestillten Phasenregler. Verwenden Sie die Einstellung mit der besten Bassleistung.

Allgemeine Hinweise zu den Einstellungen: Da jeder Veränderung eines Reglers die optimale Einstellung der anderen Werte in gewissem Umfang beeinflusst, ist der Einstellungsvorgang sehr interaktiv und erfordert viel Versuch und Irrtum. Wenn Sie eine Weile zugehort und das System kalibriert haben und immer noch unzufrieden sind, sollenn Sie weitereicht versuchen, die Position des Subwoofer zu verändern. Das hat natürlich wiederum Einfluss auf alles andere. Sie müssen also Geduld haben. Das Endergebnis ist auf jedem Fall die Mühe wert.

PFLEGE UND REFINIGUNG

THX und Ultra2 sind Marken oder eingetragene Marken von THX Ltd. Alle Rechte vorbehalten.

AUSSEHRHALB DER USA UND KANADA

Falls these Productan Kunden außerhalb der USA oder Kanada verkauft wurde, entspricht die Garantie für these Product dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors, der these Productgeliefert hat. Zur Inanspruchnahme von Garantieleistungen den Handler, der these Productverkauft hat, oder den Distributer, der these Productgeliefert hat, kontaktieren.
