Intitulé	Description
Type de produit	Enceinte acoustique
Caractéristiques techniques principales	2 voies, haut-parleur de 13 cm, tweeter de 2,5 cm
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	30 x 20 x 25 cm
Poids	5 kg
Compatibilités	Compatible avec la plupart des amplificateurs audio
Type de batterie	Non applicable
Tension	Non applicable
Puissance	50 Watts RMS
Fonctions principales	Restitution sonore de haute qualité, basses profondes
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant
Informations générales utiles	Idéale pour les systèmes home cinéma et la musique

FOIRE AUX QUESTIONS - MCS 130 BOSTON ACOUSTICS

Comment connecter le système MCS 130 à ma télévision ?

Pour connecter le système MCS 130 à votre télévision, utilisez un câble audio optique ou un câble RCA. Branchez une extrémité au port de sortie audio de la télévision et l'autre extrémité à l'entrée correspondante du système MCS 130.

Le son est faible, que faire ?

Vérifiez d'abord le niveau de volume sur le système MCS 130 et sur votre source audio. Assurez-vous que le mode 'Surround' est désactivé si vous souhaitez un son stéréo classique. Si le problème persiste, vérifiez les connexions des câbles.

Comment régler les paramètres audio ?

Accédez au menu de configuration du système MCS 130 en utilisant la télécommande. Vous pouvez ajuster les niveaux de basses et d'aigus ainsi que le volume général. Consultez le manuel d'utilisation pour des réglages plus avancés.

Que faire si le système ne s'allume pas ?

Vérifiez que le système est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, essayez de débrancher le système pendant quelques minutes avant de le rebrancher.

Le système ne détecte pas ma source Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil source. Mettez le système MCS 130 en mode appairage en maintenant le bouton Bluetooth enfoncé jusqu'à ce que le témoin lumineux clignote. Recherchez le système dans les paramètres Bluetooth de votre appareil.

Comment nettoyer les enceintes du MCS 130 ?

Utilisez un chiffon doux et sec pour essuyer la surface des enceintes. Évitez les produits de nettoyage abrasifs. Pour un nettoyage plus approfondi, vous pouvez légèrement humidifier le chiffon avec de l'eau, mais ne laissez pas l'humidité pénétrer dans les grilles.

Le son s'interrompt, que faire ?

Vérifiez les connexions des câbles pour vous assurer qu'ils sont bien en place. Si vous utilisez une connexion sans fil, assurez-vous que le signal est suffisamment fort. Essayez de redémarrer le système et votre source audio.

Où puis-je trouver des pièces de rechange pour le MCS 130 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Boston Acoustics ou auprès de revendeurs agréés. Consultez également les sites de vente en ligne spécialisés dans les équipements audio.

MODE D'EMPLOI MCS 130 BOSTON ACOUSTICS

Système de haut-parleurs

multimédia 5.1

Horizon MCS 130

5.1 Surround haut-parleurs système

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Ce symbole affiché sur l'appareil indique les risques resulting des tensions dangereuses.

Ce symbole affiché sur l'appareil indique que l'utilisateur doit lire toutes les déclarations de sécurité énoncées dans le manuel de l'utilisateur.

Ce symbole affiché sur l'appareil indique une double isolation.

ATTENTION! Afin de réduire le risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité

Ce symbole affiché sur l'appareil indique que ce dernier doit être placé dans une installation de collecte distincte réservée aux déchets électroniques et ne doit pas être éliminé avec les déchets domestiques.

1. Veuillez conserver ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Respectez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'une source d'eau.
6. Nettoyez l'appareil uniquement à l'aide d'un chiffon sec.
7. Ne bloquez aucun des orifices de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. N'installez pas cet appareil près de sources de chaleur telles que radiateurs, bouches d'air chaud, cuisinières, ou d'autres appareils (y compris des amplificateurs) produisant de la chaleur.
9. Ne supprimez pas la fonction de sécurité de la fiche polarisée ou de la fiche avec tige de mise à la terre. Une fiche polarisée possède deux lames, l'une plus large que l'autre. Une fiche avec tige de mise à la terre possède deux lames et une troisième broche de mise à la terre. La large lame ou la troisième broche est prévue pour votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise électrique, consultez un électricien afin de procéder au remplacement de la prise obsolete.
10. Évitez de marcher sur le cordon électrique ou de le pincer, en particulier au niveau des prises d'alimentation, des socles des prises d'alimentation et du point de sortie du cordon de l'appareil.
11. N'utilisez que des accessoires spécifiés par le fabricant.
12. Débranche cet appareil durant les orages ou lorsqu'il n'est pas utilisé pendant des périodes prolongées.
13. Utilisez du personnel d'entretien qualifié pour tous les travaux de réparation. Une réparation est requise lorsque l'appareil a été endommagé d'une manière quelconque ; c'est le cas, par exemple, lorsqu'un cordon d'alimentation ou une fiche est endommagée, lorsqu'un liquide est renversé sur l'appareil ou lorsque des objets sont tombés dans l'appareil par les orifices de ventilation, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou si vous l'avez fait tomber.
14. Maintenez une distance minimale de 50 mm à l'avant, à l'arrière et sur les côtés de l'appareil afin de permettre une ventilation suffisante. Il convient de ne pas restreindre la ventilation en couvrant les orifices d'aération ou en plaçant sur ou au bout de l'appareil des objets tels que des journaux, des nappes, des rideaux, etc.
15. Ne placez aucune source de flammes, comme des bougies allumées, sur l'appareil.
16. L'appareil ne doit pas être exposé à des risques d'éclaboussure

ou de renversement de liquide. Ne posez dessus un objet rempli de liquide, tel que des vases.

1. Le connecteur d'alimentation à l'arrêt de l'appareil ou la prise d'alimentation murale doit rester accessible, de manière à pouvoir débrancher l'appareil.
2. Pour débrancher complètement cet appareil du secteur, déconnectez la fiche du cordon d'alimentation du socle de la prise de courant.
3. La prise secteur du fil d'alimentation doit toujours être prête à l'emploi.

Remarque: Ce matériel a été testé et a été déclaré conforme aux limites pour un dispositif numérique de Classe B, en vertu de la partie 15 des Règles de la FCC. Ces limites sont conçues pour procurer une protection raisonnable contre les interférences négatives dans une installation résidentielle. Ce matériel génère, utilise et peut irradier de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en respectant les instructions, peut provoquer des interférences négatives pour les communications radio. Toutefois, nous ne pouvons pas garantir qu'il ne se produit pas d'interférences dans une installation particulière. Si ce matériel provoque effectivement des interférences négatives pour la réception radio ou télé, ce qui peut être déterminé en éteignant puis en rallumant le matériel, nous conseillons à l'utilisateur d'essayer de corriger cette interférence en appliquant une ou plusieurs des mesures suivantes :

Réorienter ou repositionner l'antenne de réception. Augmenter la distance séparant le matériel et le récepteur. - Branchez le matériel dans une prise appartenant à un circuit différent de celui auquel le récepteur est raccordé. - Consulter le revendeur ou un technicien radio/télé compétent pour obtenir de l'assistance.

Utilisateurs canadiens

Cet appareil numérique de classe B est conforme à la norme

NMB-003 du Canada.

Spécifications	Haut-parleurs LCR	Haut-parleurs ambiophoniques	Caisson de basse alimenté
Réponse en fréquence:	110Hz – 20kHz	120Hz – 20kHz	40 - 150Hz
Plage de puissance recommendée pour l'amplificateur:	10 – 150 watts	10 – 150 watts	—
Sensibilité:	88dB [2.8v at 1m]	88dB [2.8v at 1m]	—
Impédance nominale:	8 ohms	8 ohms	—
Fréquence de transition:	2,700Hz	2,700Hz
Sortie amplificateur:	—	—	200 watts RMS. Le circuit BassTrac® élimine la distorsion.
Haut-parleur de graves:	—	—	10" (254mm) DCD
Haut-parleur Médial:	DCD copolymère mixte 89 mm avec prises de phases et MagnaGuard®	DCD copolymère mixte 89 mm avec prises de phases et MagnaGuard	—
Haut-parleur d'aigus:	DômeSouple Kortec® 25 mm	DômeSouple Kortec® 25 mm	—
Dimensions: (H x L x P)	352 x 127 x 103 mm	214 x 140 x 102 mm	349 x 419 x 419 mm
Poids:	2.27kg	1.36kg	14.15kg

Présentation du MCS 130

Merci d'avoir acheté un système de haut-parleurs multicanaux Boston Acoustics. Ces haut-parleurs sont constitués de composants de très haute qualité qui produisent le célèbre son Boston. Le système MCS 130 se prête parfaitement à une utilisation en tant que solution à 5.1 canaux dans un système hi-fi ou home cinema de haute qualité. Le système MCS 130 est fourni avec tous les éléments dont vous aurez besoin pour un système de haut-parleurs type, y compris les fils des haut-parleurs, les haut-parleurs ambisoniques, LCR (gauche, central et droit) et un caisson de basse. Veuillez consulter notre site Bostonacoustics.com/placement pour de plus amples informations sur le positionnement de vos haut-parleurs.

Le système de haut-parleurs MCS 130 fournit un dialogue à l'écran, une musique et des effets exceptionnellement clairs, ainsi que des basses qui emplissent la pièce, le tout à partir d'un boîtier peu encombrant et élégant. Les répartiteurs de qualité et de positionnement compacts spécifiques au système garantissent une dispersion uniforme large pour une couverture totale de la pièce d'écoute. Tous les haut-parleurs possèdent également la protection magnétique MagnaGuard® qui évite toute interférence du champ magnétique du haut-parleur avec les images de télévision.

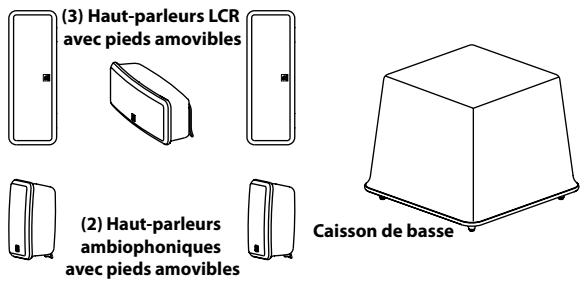

Déballage du système

Déballez le système avec précaution. Si vous constatez tout endommagement causé lors du transport, signalez-le immédiatement à votre revendeur et/ou au service de livraison. Conservez le carton d'expédition et les emballages pour toute utilisation ultérieure.

Ouvrez le carton et vérifiez qu'il contient les éléments suivants :

(3) Haut-parleurs LCR (gauche, central et droit) (2) Haut-parleurs ambiophoniques (1) Caisson de basse (2) Fils de haut-parleurs (12 m) (3) Fils de haut-parleurs (4,6 m) (1) Câble du caisson de basse (4,6 m) (2) Pieds (pour utiliser les haut-parleurs LCR en position horizontale) (4) Protections en caoutchouc (utilisées pour une fixation au mur)

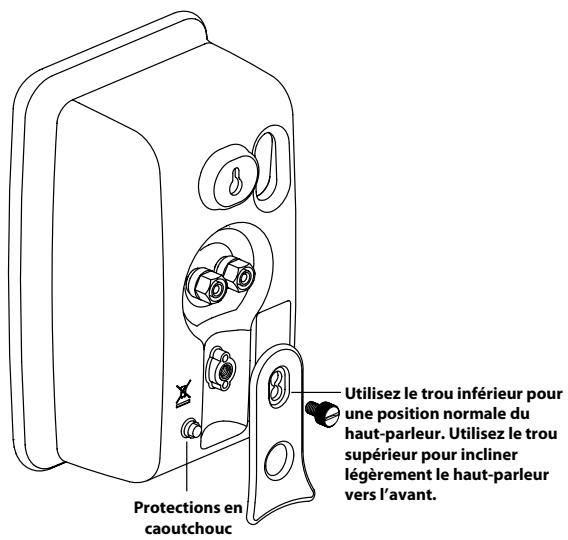

Options de positionnement

Les haut-parleurs ambiophoniques et LCR du système MCS 130 se placent facilement sur une table ou au mur. Les haut-parleurs sont configurés pour être utilisés à plat lorsque vous déballez le système. Un pied sera installé sur les deux haut-parleurs LCR pour maintenir le niveau de votre haut-parleur lorsqu'il est utilisé en position verticale. Les deux pieds seront installés sur l'autre haut-parleur LCR pour une utilisation horizontale en tant que haut-parleur central.

Chaque pied comprend deux fois deux trough. Si vous utilisez les deux troughs supérieurs, les haut-parleurs seront légèrement inclinés vers l'avant pour une utilisation sur une étagère en hauteur. Lorsque les pieds situés à l'arrière des haut-parleurs sont enlevés, il est facile de fixer les haut-parleurs au mur.

Les haut-parleurs LCR et ambisoniques du système MCS 130 sont conçus pour être facilement fixés au mur à l'aide de la ou des encoches situées au dos du haut-parleur. Lors de la fixation des haut-parleurs au mur, utilisez les protections en caoutchouc fournies. Vous devez retirer le pied du haut-parleur avant de le fixer au mur. Retirez la vis à main située au dos du pied. Cette vis est fixée de manière à être facilement dévissée à l'aide d'un tournevis ou d'une pièce.

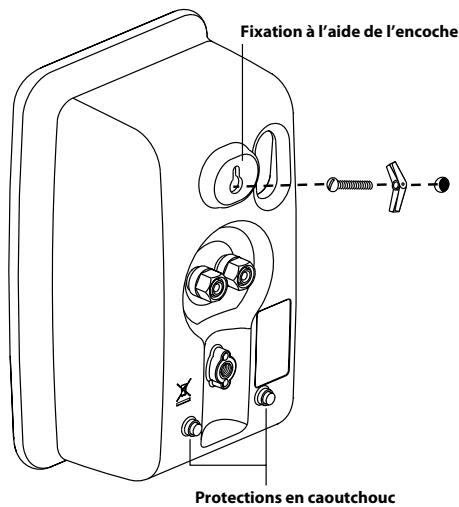

L'option de fixation avec encoche semble à la fixation au mur d'un cadre. Installez une vis de #8 (non fournie) dans le placopâtre en vous assurant de la visser dans un chevron et accrochez le haut-parleur sur la tête de la vis. Si aucun chevron n'est disponible, une fixation de placopâtre doit être utilisée pour supporter le poids du haut-parleur. Il est conseillé de connecter le fil du haut-parleur avant de fixer ce dernier au mur.

REMARQUE: En raison des nombreux types différents de surfaces sur lesquelles les haut-parleurs peuvent être fixés, nous ne pouvons pas fournir un type de fixation adaptée à toutes les situations possibles. Prenez donc en compte la surface sur laquelle sera fixé le haut-parleur lorsque vous achetez le type de fixation approprié. Si vous n'êtes pas sûr du type de fixation à utiliser, apportez le support de fixation dans un magasin de bricolage, donnez-leur des informations sur le mur sur lequel vous voulez fixer le haut-parleur et demandez-leur la fixation appropriée qu'ils recommanderaient. N'oubliez pas de prendre en compte le poids du haut-parleur.

Connexions des haut-parleurs

Afin de garantir une performance optimale, respectez les polarités lors des connexions des haut-parleurs, comme indiqué dans le graphique. Connectez chaque terminal + situé au dos de l'amplificateur ou du récepteur au terminal + (rouge) respectif de chaque haut-parleur. Connectez les terminaux - (noirs) de la même manière.

Si les connexions ne sont pas effectuées correctement, cela peut entraîner une réponse des basses et des images de qualité médiocre. Afin d'éviter tout court-circuit pouvant endommager votre matériel, faites également en sorte qu'aucun des fils nus n'entre en contact.

Pour la connexion à votre récepteur, veuillez consulter le manuel de l'utilisateur.

Important!

Afin de garantir une performance optimale, respectez les polarités lors des connexions des haut-parleurs, comme indiqué dans le graphique. Connectez chaque terminal + situé au dos de l'amplificateur ou du récepteur au terminal + (rouge) respectif de chaque haut-parleur. Connectez les terminaux - (noirs) de la même manière.

Si les connexions ne sont pas effectuées correctement, cela peut entraîner une réponse des basses et des images de qualité médiocre. Afin d'éviter tout court-circuit pouvant endommager notre matériel, faites également en sorte qu'aucun des fils nus n'entre en contact.

Faites en sorte de maintenir les polarités + et - correctes pour toutes les connexions de haut-parleurs.

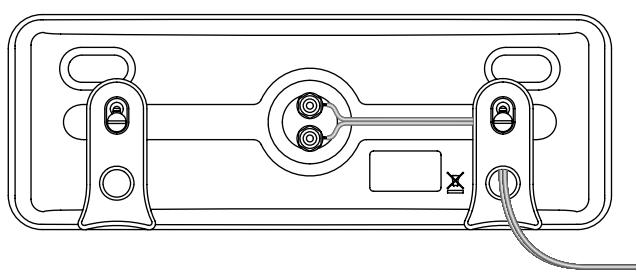

Les fils de haut-parleurs peuvent passer par les canaux situés au dos du haut-parleur et par les trous conçus pour les pieds.

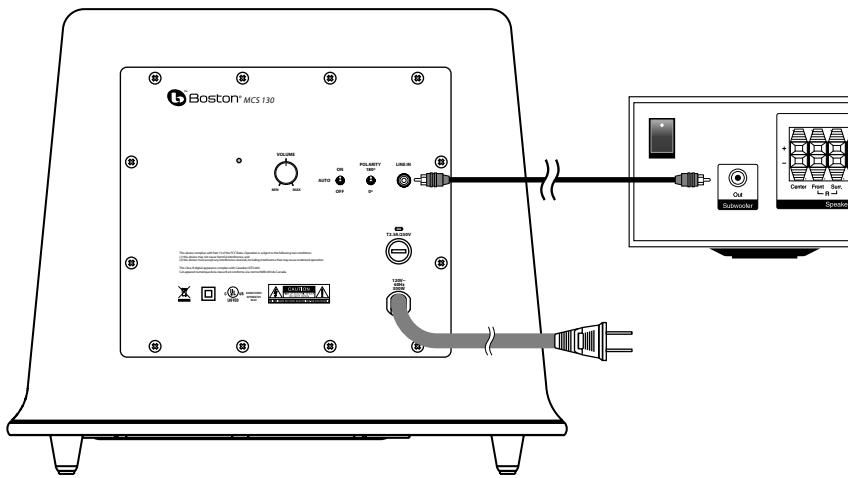

Connexions du caisson de basse

Coupez toute alimentation. Utilisez le câble du caisson de basse fourni avec votre système pour connecter le caisson de basse à la sortie Subwoofer ou LFE de votre récepteur. Connectez l'autre extrémité à « Line In » située au dos du caisson de basse.

Marche/arrêt / auto / veille

Branchez le fil d'alimentation du caisson de basse dans une prise murale. Il n'est pas recommandé d'utiliser les prises situées au dos du récepteur. Réglez l'interrupteur d'alimentation sur le paramètre de votre choix.

OFF - Le caisson de basse est désactivé et ne produit aucun son. Il peut être préférable de cette caisson de basse si vous n'envisagez pas de l'utiliser pendant un certain temps ou souhaitez économiser l'électricité.

AUTO - Le caisson de basse se met sous tension lorsqu'un signal est détecté. Si aucun signal n'est détecté après plusieurs minutes, il passera automatiquement en mode de veille.

ON - Le caisson de basse est toujours activé.

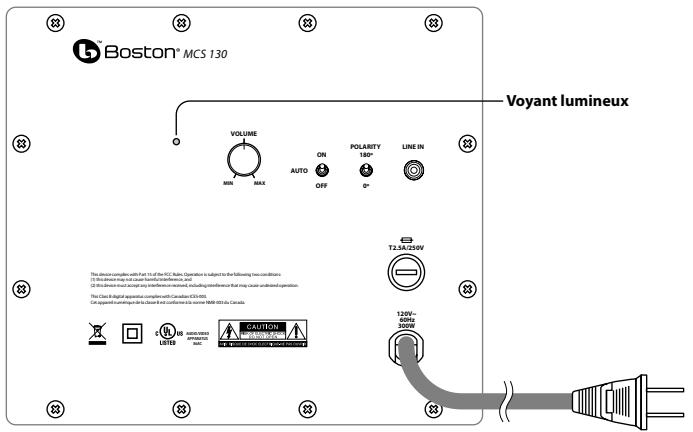

Un voyant situé à côté de la commande du volume indique le mode du caisson de basse.

ETEINT = Le caisson de basse est désactivé.

ROUGE = VEILLE (aucun signal détecté, Amp. désactivé)

VERT = MARCHE (signal détecté, Amp. activé)

Le caisson de basse passe automatiquement en mode de veille après plusieurs minutes lorsque aucun signal n'est détecté dans votre système.

Le caisson de basse se met ensuite immédiatement en MARCHÉ lorsqu'un signal est détecté.

Commencez par régler le volume du caisson de basse sur la position 11 h. Réglez davantage le volume du caisson de basse jusqu'à ce que le volume des haut-parleurs principaux corresponde à celui du caisson de basse. L'idéal est que la réponse des basses ne prédomine pas dans la pièce, mais qu'elle soit réglée de manière à ce qu'elle se fonde naturellement dans la gamme musicale.

Contrôle de la polarité

Sélectionnez la polarité normale (0^) ou inversée (180^) pour le caisson de basse. Placez l'interrupteur dans la position qui fournit les basses les plus complètes et les plus dynamiques dans la position assise d'écoute principale. L'effet de la polarité sera le plus perceptible avec les instruments de percussion ou la musique à basses fréquences avec une ligne de basses répétitive continue. Il se peut qu'il ne produise pas non plus de changement radical.

Fonctionnement

Lorsque vous utilisez le système MCS 130 dans un système home cinema Dolby® Digital ou DTS™, vérifiez que tous les haut-parleurs sont définis sur « Small ». Lorsque vous utilisez ce système dans un système de home cinema Dolby Pro Logic®, vérifiez que le mode du canal central du récepteur est défini sur « Normal ».

Certains récepteurs / processeurs offrent des options de configuration différentes pour chaque source ou mode ambiophonique (ex.: CD-stéréo, cassette vidéo, Dolby Digital, Dolby Pro Logic). Dans chaque cas, suivez les instructions de votre appareil pour vous assurer que la sortie du caisson de basse est activée et que les haut-parleurs sont bien définis sur « Small » dans chaque mode.

Consultez le manuel de l'utilisateur pour votre récepteur AV pour toute commande supplémentaire sur le fonctionnement du système.

Entretien et maintenance

Toutes les connexions doivent être contrôlées et nettoyées, ou effectuées à nouveau, au moins une fois par an.

Si un problème se produit, vérifie que toutes les connexions sont effectuées correctement, qu'elles sont propres et non dangereuses. Si un problème se produit dans l'un des haut-parleurs, reconnectez ce haut-parleur à un endroit différent du système. Si le problème persiste avec ce haut-parleur, alors le problème réside dans le haut-parleur. Si le son du haut-parleur semble bon dans la nouvelle position, ici indique un problème plus profond avec l'électronique du système. Au cas où votre système MCS 130 aurait besoin d'être réparé, contactez votre revendeur Boston Acoustics local ou consultez le site www.bostona.com pour obtenir une liste des revendeurs de votre région.

Si votre caisson de basse ne fonctionne pas, vérifiez que tous les connecteurs des câbles sont bien en contact et que la prise est connectée à une prise de courant en état de fonctionnement.

Garantie limitée

Boston Acoustics garantit à l'acheteur original de notre système MCS 130 que celui-ci ne comptera pas de défauts, que ce soit au niveau des matériaux utilisés ou de la construction de ses pièces mécaniques, pendant une période de 5 ans à partir de la date d'achat. La période de garantie en ce qui concerne les composants électriques du système MCS 130 est de un an.

Vous avez la responsabilité d'installer et d'utiliser ces systèmes conformément aux instructions fournies, de procurer un transport sûr après un représentant autorisé du service après-vente de Boston Acoustics et de présenter une preuve d'achat sous la forme de votre ticket de caisse, lorsque vous demandez une réparation.

Sont exclus de cette garantie les dommages causés par un usage abusif, un usage incorrect, une installation incorrecte, les accidents, le transport ou les réparations/modifications effectuées par quiconque autre qu'un représentant autorisé du service après-vente de Boston Acoustics.

Cette garantie se limite à ce produit Boston Acoustics et ne couvre pas les dégâts subsis par tout matériel qui lui est associé. Cette garantie ne couvre pas le coût d'un enlèvement ou d'une réinstallation. Cette garantie est nulle si le numéro de série a été enlevé ou effacé. Cette garantie vous donne des droits juridiques spécifiques et vous pouvez aussi bénéficier d'autres droits qui varient d'un pays à l'autre.

Si une réparation semble nécessaire

Contactez tout d'abord le revendeur auprès de qui vous avez acheté ce produit. Si ce n'est pas possible, écrivez à :

Peabody, MA 01960 États-Unis

Ou contactez-nous par courrier électronique à :

[e-mail]

Nous vous informerons rapidement des mesures à prendre. S'il est nécessaire de renvoyer votre système MCS 130 à l'usine, veillez l'expédier en port prépayé. Une fois qu'il aura été réparé, nous le retournerons en port prépayé aux États-Unis et au Canada.

Uniquement à l'attention des clients européens

Ce symbole affiché sur le produit indique que celui-ci ne doit pas être éliminé avec les déchets domestiques. À la place, il peut être placé dans une installation de collecte distincte réservée aux déchets électroniques ou renvoyé à un détaillant lorsque vous achetez un produit similaire. Le producteur a payé pour que ce produit soit recyclé. Ces mesures contribuent à la réutilisation et au recyclage, ce qui minimise les effets indésirables sur l'environnement et sur la santé humaine et évitant les amendes pour élimination incorrecte.

Boston Acoustics s'efforce continuellement de mettre à jour et d'améliorer ses produits. Les spécifications et les détails de construction peuvent être modifiés sans préavis.

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Tekniska data	LCR-högtalare	Surroundhögtalare	Strömförstedd subwoofer
Frekvenssvar:	110Hz – 20kHz	120Hz – 20kHz	40 - 150Hz
Rekommenderad förstärkare Strömomfang:	10 – 150 watts	10 – 150 watts	—
Känslighat:	88dB [2.8v vid 1m]	88dB [2.8v vid 1m]	—
Nominal Impedance:	8 ohms	8 ohms	—
Crossoverfrekvens:	2,700Hz	2,700Hz
Förstärkarutgang:	—	—	200 watts RMS; BassTrac® kretsen upphäver fängngNINGar
Woofer:	—	—	10" (254mm) DCD
Midrange:	Dubble 31/2" (89mm) kopolymer DCD med Faskontakter och MagnaGuard®	Dubble 31/2" (89mm) kopolymer DCD med Faskontakter och MagnaGuard®	—
Tweeter:	1" (25mm) Kortec® Soft Dome	1" (25mm) Kortec Soft Dome	—
Mätt: (H x L x B)	137/8 x 5 x 41/6" (352 x 127 x 103mm)	87/16 x 51/2 x 4" (214 x 140 x 102mm)	133/4 x 161/2 x 161/2" (349 x 419 x 419mm)
Vikt:	5 lbs (2.27kg)	3 lbs (1.36kg)	311/4 lbs (14.15kg)
