BEDIENUNGSANLEITUNG MCS 130 BOSTON ACOUSTICS

Endast für kunder inom EU

Wichtige Sicherheitshinweise

Dieses Symbol auf dem Gerät weist auf gefährliche Stromspannungen hin

Dieses Symbol auf dem Gerät weist darauf hin, dass der Anwender alle Sicherheitshinweise dieser Anleitung lesen sollen.

Dieses Symbol auf dem Gerät weist auf doppelte Isolierung hin.

1. Lesen Sie diese Anleitung
2. Verwahren Sie diese Anleitung
3. Beachten Sie alle Warnungen
4. Folgen Sie allen Anweisungen
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser
6. Reinigen Sie es nur mit einem trockenen Tuch
7. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie es nach den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Nähe von Wärmequellen wie Heizkörpern, Herdplatten oder anderen Geräten (einschließlich Verständern), die Wärme abgeben.
9. Missachten Sie nicht den Sicherheitszweck codierter oder erdbarer Stecker. Ein codierte Stecker hat zwei verschiedene breite Pole. Ein erdbarer Stecker hat zwei Pole und einen dritten Stift, der zur Erdung dient. Diese dient ihrer Sicherheit. Falls der gelieferte Stecker nicht in ihre Steckdose passt, setzen Sie die Steckdose durch einen Elektriker auswechseln.
10. Treten Sie nicht auf das Netzkabel und knicken Sie es nicht, insbesondere nicht in der Nähe des Steckers, von Mehrfachsteckdosen und am Gehäuseaustritt.
11. Verwenden Sie nur vom Hersteller empfohlene Verlägerungen und andere Zubehör.
12. Trennen Sie das Gerät vom Stromnetz bei Gewitter oder längerer Nichtbenutzung.
13. Wartungsarbeiten sollenn nur von qualifiziertem Personal durchgefuhrt werden. Eine Wertung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, falls beispisseweine Ein Netzkabel oder Stecker beschädigt wurde, Flüssigkeit in das Gerät eingedrungen ist oder Objekte in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal Funktioniert oder zu Boden gefallen ist.
14. Achten Sie auf einen minimalen Abstand des Gerätes zu anderen Gegenständen und Wänden von 5 Zentimetern, um eine ausreichende Belüfung zu gewährleisten. Die Belüfung darf nicht durch Abdeckung der Belüftungsöffnungen durch Gegenstände wie Zeitungen, Tüchern Vorhängen etc beeinträchtigt werden.
15. Es sollen den keine offenen Feuerquellen wie angezündete Kerzen auf das Gerät gestellt werden.
16. Das Gerät sollte keinem Spritzwasser ausgesetzt werden.
    Keine mit Flüssigkeit gefüllten Objekte wie Vasen sollenen auf das Gerät gestellt werden.
17. Die Stromeingangsbuches oder die Wandsteckdose des Gerätes sollenn zugänglich bleiben, damit das Gerät vom Stromnetz getrennt werden kann.

WARNING! Zur Vermeidung von Bränden oder elektrischer Stromschäge setzen Sie das Gerät keinem Regen oder Feuchtigkeit aus.

Dieses Symbol weist daraufhin, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf, sondern einer Sammelstelle für Elektronikschrott zugeführten werden muss.

1. Um das Gerät vollständig vom Stromnetz zu trennen, ziehen Sie den Netzstecker des Netzteils aus der Steckdose.
   19 Der Stecker der Hauptleitung des Netzeils bleibt betriebsfähig.

Anwender in den USA:

Hinweis: Diese Geräte sind geprüft und entsprechen den Beschänkungen für digitale Geräte der Klasse B gemäß Teil 15 des FCC Regelwerks. Diese Beschänkungen sind so ausgelegt, dass sie einen vernünftigen Schutz gegen schädliche Interferenzen bei der Installation in einer Wohnumgebung sicheren stellen. Diese Geräte erzeugen, verwenden und senden energiereiche Funkfrequenzen, und falls sie nicht der Anleitung entsprechend installiert und benutzt werden, konnen störende Interferenzen beim Betrieb von Funkanlagen auftreten. Es gibt jedoch keinerlei Garantie, dass bei einer spezifischen Installation keine Interferenzen auftreten. Falls diese Geräte den Radio- oder Fernsehemempfang stären, was durch Ein- und Ausschalten der Geräte festgestellt werden kann, wird empfohlen, eine oder mehrere der folgenden Maßnahmen durchzuführen, um die Interferenzen zu beseitigen:

Richten Sie die Empfangsantenne neu aus oder verändern Sie deren Standort.
- Vergroßern Sie den Abstand zwischen den Geräten und dem betroffenen Empfänger.
- Schließen Sie die Geräte an einen anderen Stromkreis an, der von dem, an den der Empfänger angeschlossen ist, getrennt ist.
- Ziehen Sie ihren Handlcer oder einen erfahrenen Radio/Fernsehtechniker zu Rate.

Anwender in Kanada

Dieses digitale Gerät der Klasse B digital erfüllt die kanadischen ICES-003 Normen.

Spezifikationen	LCR Laufsprecher	Surround Laufsprecher	Aktiver Basslautsprecher
Frequenzbereich:	110Hz – 20kHz	120Hz – 20kHz	40 - 150Hz
Empfohlene Verstärkerleistung:	10 – 150 watts	10 – 150 watts	—
Empfindlichkeit:	88dB [2.8v bei 1m Abstand]	88dB [2.8v bei 1m Abstand]	—
Nominalimpedanz:	8 ohms	8 ohms	—
Übergangsfrequency:	2,700Hz	2,700Hz
Verstärkerausgangsleistung	—	—	200 Watt, BassTrac® Schaltschema verhindert Verzerrung
Basslautsprecher:	—	—	10" (254mm) DCD
Mitteltöner:	Dual 31/2" (89mm) copolymer DCD mit Phasensteckern & MagnaGuard®	31/2" (89mm) copolymer DCD mit Phasensteckern & MagnaGuard	—
Hochtöner:	1" (25mm) Kortec® Soft Dome	1" (25mm) Kortec Soft Dome	—
Abmessungen (H x W x D)	137/8 x 5 x 41/6" (352 x 127 x 103mm)	87/16 x 51/2 x 4" (214 x 140 x 102mm)	133/4 x 161/2 x 161/2" (349 x 419 x 419mm)
Gewicht	5 lbs (2.27kg)	3 lbs (1.36kg)	311/4 lbs (14.15kg)

MCS 130 Einführung

Vielen Dank für den Kauf these Boston Acoustics Multikanal Lautsprechersystems. These Lautsprecher enthalten hochwertige Komponenten, die den berühmten Boston Sound erzeugen. Das MCS 130 ist ideal als 5.1 Kanal Lösung in einem qualitativ hochwertigen Home Theater oder Musiksystem. Das MCS 130 ist vollständig und enthalt alles, was Sie für ein typisches Lautsprechersystem benötigen, einschließlich Lautsprecherkabel, LCR Lautsprecher (links, mitte und rechts) und einem Basslautsprecher. Auf der Website Bostonacoustics.com finds Sie Informationen zur Aufstellung ihrer Lautsprecher.

Das MCS 130 Lautsprechersystem bietet einen außergewöhnlich detailierten On-Screen Dialog, Musik, Effekte und einen raumfullden Bass und all dass aus einem kleinen, handlichen Paket. Kompakte Treiberplatzierung und Qualität sowie systemspezifische Übergänge sorgen für gleichmäßige Klangverteilung im gesamten Zuhörerraum. Außerdem verfügen alle Lautsprecher über die Magnetfeldabschirmung MagnaGuard®, die sicher stellt, dass die Magnetfelder der Lautsprecher das Fernsehbild nicht stären.

Ausb packen des Systems

Packen Sie das System vorsichtig aus. Sollten Sie Anzeichen eines Transportschadens feststellen, wenden Sie sich unverzüglich an den Handler und/oder Liefererservice. Bewahren Sie den Frachtkarton und das Verpackungsmaterial zur späteren Wiederverwendung auf.

Öffnen Sie das Paket und überprüfen Sie folgenden Inhalt:

(3) LCR Laufsprecher
(2) Surround Laufsprecher
(1) Basslautsprecher
(2) 40^(12m) Laufsprecherkabel
(3) 15^(4.6m) Laufsprecherkabel
(1) 15^(4.6m) Basslautsprecherkabel
(2) Fuß (zum horizontalen Gebrauch der LCR Laufsprecher)
(4) Gummifübe (zur Wandbefestigung)

(3) LCR Laufsprecher

mit abnehmbaren

FuBen

(2) Surround Lautsprecher mit abnehmberen FuBe

Bassloutsprecher

Aufstellungsoptionen

Die MCS 130 LCR- und die Surround Laufsprecher können einfach auf eine tischabhängige Oberfläche gestellt oder an der Wand angebracht werden. Wenn Sie das System auspacken, sind die Laufsprecher zum Aufstellen konfiguriert. Zwei der LCR Laufsprecher verfügen über einen Fuß, der für einen aufrechten Stand in vertikaler Position sorgt. Der andere LCR Laufsprecher verfügt über zwei Fuß, damit er in horizontaler Position als zentraler Laufsprecher verwendet werden kann. Es gibt 2 Lochkombinationen an jedem Fuß; Wenn Sie das obere der beiden Löscher verwenden, stehen den Laufsprecherleitung nach vorn geeigt. Dies empfeht sich für die Aufstellung der Laufsprecher auf einem hohen Regal. Wenn die Fuß von der Rückseite der Laufsprecher abmontiert werden, konnen diese einfach an der Wand angebracht werden.

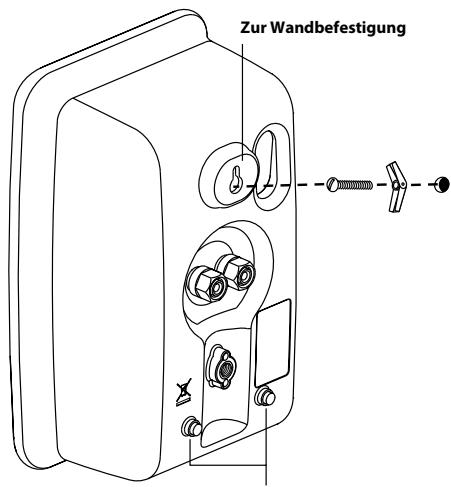

Die MCS 130 LCR Surround Laustsprecher sind vermittels der an deren Rückseite befindlichen Löscher für die einfache Befestigung an einer Wand geeignet. Bei Wandbefestigung verwenden Sieitte die mitgelieferten Gummifüsse. Bevor Sie die Laustsprecher an der Wand befestigen konnen, müssen Sie den angebrachten Fuß abmontieren. Lösen Sie dazu die Flügelschraube von der Rückseite des Fußes. Verwenden Sie dazu einen Schraubendreher oder eine Münze.

Die Wandbefestigung istählich der des Aufhängens eines Bildes. Drehen Sie eine a#8 Schraube in die Wand, und stellen Sie safer, dass diese einen festen Halt bietet. Verwenden Sie gegebenenfalls Dübel bzw. Spreizdübel, die das Gewicht des Laufsprechers tragen können. Es ist ratsam, das Laufsprecherkabel anzuschreiben, bevor der Laufsprecher an der Wand befestigt wird.

HINWEIS: Aufgrund der Vielfalt möglicher Wandarten, an denen die Lautsprecher befestigt werden konnen, konnen wir keine Befestigung mitliefern, die allen möglichkeiten gerecht wurde. Besorgen Sie sich daheritte die für ihre Wand passende Befestigung. Falls Sie nicht bisher sind, welche Art Befestigung Sie verwenden sollenen, beschreiben Sie dem Verkäuer die Wand, an der die Lautsprecher befestigt werden sollen und bitten Sie ihn um eine Empfehlung. Berücksichtigten Sie das Gewicht der Lautsprecher.

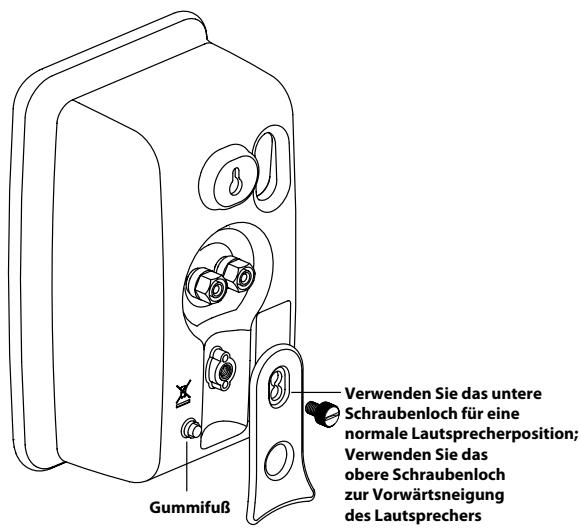

• Verwenden Sie das unter

Schraubenloch für eine

normale Laatsprecherposition;

Verwenden Sie das

obere Schraubenloch

zur Vorwärtsneigung

des Lautsprechers

GummifuB

Lautsprecherverkabelung

Nach dem die Lautsprecher ihren Wünschen entsprechend angeordnet sind, können Sie nun Ihr System verkabeln. Schalten Sie Ihr System zuerst aus. Verwenden Sie zur Verkabelung die mitgelieferten Lautsprecherkabel.itte beachten Sie die Illustration, die Ihnen zeigt, wie die Kabel an die MCS 130 Satelliten und den Mittelkanal angeschlossen werden.

Der Anschluss an Ihrn Receiver ist in dessen Gebrauchsanleitung beschrieben.

Wichtig!

Um die Beste Leistung sicherzustellen, beachten Sieitte die Polarität bei den Lautsprecheranschlüssen, wie in der Abbildung gezeigt. Verbinden Sie den jeweiligen Plus-Pol (+) an der Rückseite des Receivers mit dem entsprechenden + Pol der Lautsprecher. Schlieben Sie die (schwarzen) Minus-Pole (-) in derselben Weise an. Werden die An Schlüsse nicht korrekt verbunden, kann es zu schwacher Bass-Wiedergabe und einem insgesamt eingeschränkten Klangbild kommt. Um Kurzschlüsse zu vermeiden, die ihre System beschädigten konnten, achten Sie daraufuf, dass sich frei Kabelenden nicht berühren.

Achten Sie auf korrekte + und - Polarität bei allen Lautsprecheranschlüssen

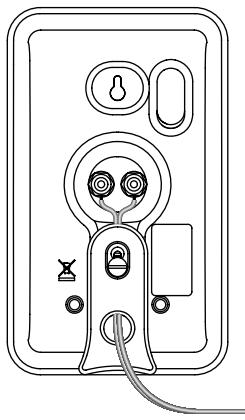

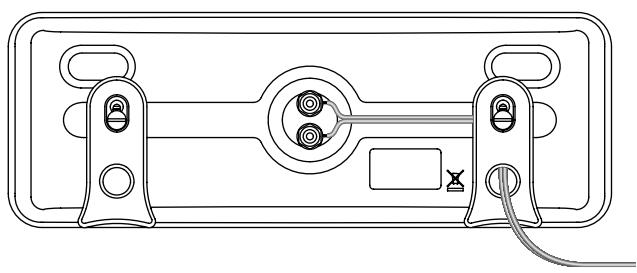

Die Lautsprecherkabel konnen durch die Kabeldurchführungen und die Löscher in den Fußen an der Rückseite des Lautsprechers gefuhrt werden.

Basslautsprecheranschluss

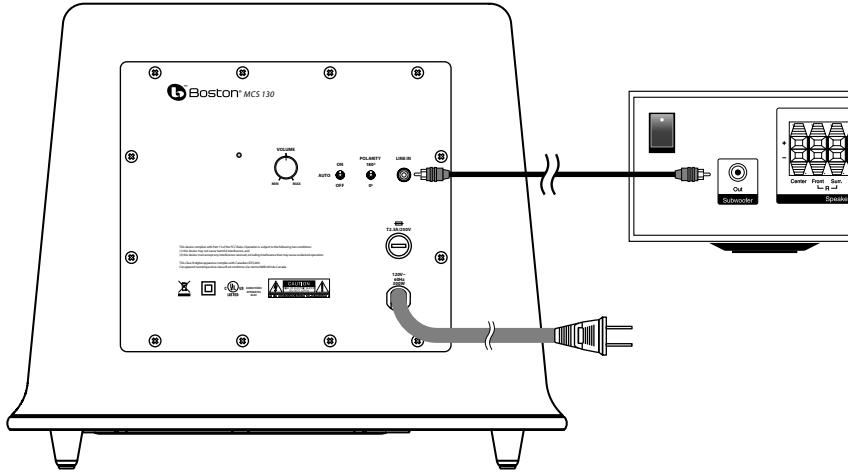

Schalten Sie Ihr System aus. Verwenden Sie zum Anschluss des Basslautsprechers das mitgelieferte Basslautsprecherkabel. Schlieben Sie an den Basslautsprecheranschluss (Subwoofer) oder den LFE Ausgang Ihres Receivers an. Schlieben Sie das andere Ende an den "Line in" Anschluss an der Rückseite des Basslautsprechers an.

Bassloutsprecher Einstellungen

Ein/Auto/Standby

Steen Sie den Netzstecker des Basslautsprechers in eine Netzsteckdose. Es wird nicht empfohlen, die an der Rückseite des Receivers befindlichen Netzanschlüsse zu verwenden. Der Basslautsprecher verfügt über eine automatische Einschalt/Standby Funktion. Ein LED Indikator besteht dem Lautstärkeregler zeigt den Betriebszustand des Basslautsprechers an.

AUS - Der Basslautsprecher ist ausgeschelt. Sie möchten ihren Basslautsprecher weitereicht ausschalten, wenn Sie ein eine gewisse Zeit nicht benutzen oder um Strom zu sparen.

AUTO - Der Basslautsprecher schaltet sich ein, wenn ein Signal festgestellt wird. Wird mehrere Minuten lang kein Signal festgestellt, schaltet er automatisch in den Standby Modus.

AN - Der Basslautsprecher ist ständig eingeschaltet.

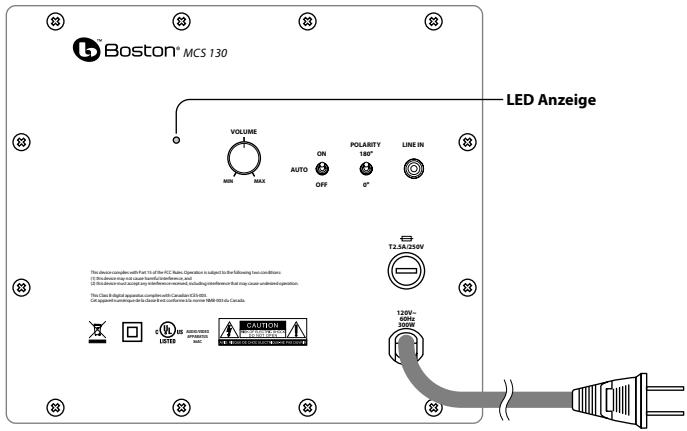

Eine LED Anzeige neben dem Lautstärkeregler zeigt an, in welchem Modus sich der Basslautsprecher befindet.

AUS = D der Basslautsprecher ist ausgeschaltet.

ROT = STANDBY (Es wird kein Signal festgestellt, Verträger ist ausgeschaltet)

GRUN = EIN (Es wird ein Signal festgestellt, Veränderk ist eingeschaltet)

Der Basslautsprecher schaltet automatisch in den Standby Modus, wenn mehrere Minuten lang kein von Ihr System kommendes Signal festgestellt wird. Der Basslautsprecher schaltet sich sofort ein, wenn ein Signal festgestellt wird.

Lautstärkeregelung

Beginnen Sie mit der Stellung des Lautstärkereglers in der 11 Uhr Position. Regeln sie nun die Lautstärke des Bassloutsprechers, bis die Lautstärke der Hauptloutsprecher und des Bassloutsprechers übereinstimmen. Idealerweise sollen die Basse nicht dominieren, sondern so eingestellt sein, dass sich ein natürliches Klangbild ergibt.

Polaritätskontrolle

Stellt normale (0^) oder umgekehrte (180^) Polarität für den Basslautsprecher ein. Bringen Sie den Schalter in die Position, in der Sie den dynamischsten Bass an ihrer bevorzugten Sitzposition horen können. Der Effekt der Polarität ist am besten bei tieffrequencyn Schlaginstrumenten zu horen, oder bei Musik mit einer sich ständig wiederholenden Bassbegleitung und muss nicht unbedingt zu einer sehr große Veränderung des Klangbildes führen.

Betrieb

Falls Sie die MCS 130 mit einem Dolby® Digital oder DTSTM Home Theater System verwenden, stellen Sie sicher, dass alle Laufsprecher auf "Klein" eingestellt sind. Falls Sie das System mit einem Dolby Pro Logic® Home Theater System verwenden, stellen Sie sicher, dass der Mitteltonkanal Modus des Receivers auf "Normal" eingestellt ist.

Manche Receiver/Prozessorenieten verschiedene Setup Optionen fur jeder Quelle oder Surround Modus. (z.B., CD-Stereo, Videoband, Dolby Digital, Pro Logic®). Folgen Sie in jedem Fall der Anleitung Ihres Systems um zu gewährleisten, dass der Basslautsprecherausgang eingeschaltet ist und dass die Lautsprecher in jeder Betriebsart auf "Klein" eingestellt sind.

Falls Ihr Receiver über Übergangseinstellungen verfügt, empfehlen wir, die Basslautsprecherübergangsfrequency auf 120 Hz einzustellen.

Ziehen Sie für weitere Empfehlungen zum Betrieb die Bedienungsanleitung Ihr's AV Receivers zu Rate.

Wartung und Kundendienst

Alle Kabelverbindungen sollen mindestensomal im Jahr überprüft und gegebenenfalls erneuert werden.

Falls ein Problem auftritt, überprüfen sie, ob alle Kabel korrekt angeschlossen sind. Falls ein Problem mit einem der Laufsprecher auftritt, verkabeln Sieihn an einem anderen Standort innerhalb des Systems. Soltte das Problem fortbestehen, liegt es am Laufsprecher. Funktioniert der Laufsprecher am neuen Standort einwandfrei, so ist dies ein Anzeichen für ein Problem mit der Elektronik des Systems. Für den Fall, dass Ihr MCS 100 eine Wartung bestehtigt, wenden Sie sich an ihren örtlichen Boston Acoustics Händler oder besuchen Sie http://www.bostona.com, wo Sie eine

Falls Ihr Basslautsprecher nicht Funktioniert, überprüfen Sie, ob alle Kabelverbindungen wirklich Kontakt herstellen und dass der Netzstecker in einer Funktionierenden Netzsteckdose steckt.

Eingeschränkte Garantie

Boston Acoustics garantiert dem Erstkäufeurs MCS 130 Systems fur einen Zeitraum von 5 Jahren ab Kaufdatum, dass diese frei sind von Materialfehlern und Verarbeitungsmängeln. Die Garantiezeit fur die elektrischen Komponenten der MCS 130 beträgt 1 Jahr.

Ohr Verantwortung besteht darin, sie entsprechend der beigefugten Anleitung zu installmenten und zu betrieben, sie sichere bei einer autorisierten Boston Acoustics Service-Vertriebung anzuliefern und den Kauf durch Vorlage des Verkaufsbelegs nachzuweisen, falls Garantieleistungen in Anspruch genommen werden.

Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Installation, Unfall, Fracht oder Reparaturen/Modifikationen darüberzuführen sind, die von jeder andere einer autorisierten Boston Acoustics Service-Vertriebung durchgeführt wurden.

These Garantie ist auf das Boston Acoustics Produkt beschrankt und erstreckt sich nicht auf etwaige damit verbundene Anlagen. These Garantie erstreckt sich nicht auf die Kosten für Beseitigung oder Neuinstallation. Die Garantie ist verwirkt, falls die Seriennummer entfernt oder unleserlich ist. These Garantie räumt Ohnen besondere legale Rechte ein, und Sie haben unter Umständen weitere Rechte, die von Staat zu Staat variieren.

Falls ein Kundendienst notwendig scheint

Nehmen Sie zuerst Kontakt mit dem Handler auf, bei dem Sie das Produkt gekauft haben. Falls das nicht möglich ist, schreiben Sie an:

Oder kontaktieren Sie uns per e-Mail unter:

[e-mail]

Wir werden Ohnen schnellstens mitteilen, wie Sie weiter vorgehen sollenen. Falls es notwendig sein sollte, ihre SoundWare Laufsprecher an den Hersteller einzusenden, so versenden Sie sieitte frei. Nach Reparatur werden wir in den USA und Kanada ebenfalls frei zurück senden.

Nur für Kunden in der EU

Dieses auf dem Produkt angebrachte Symbol weist daraufhin, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es muss bei einer Sammelstelle für Elektronikschrott abgegeben oder dem Handler übergeben werden, wenn ein ähnliches Produkt erworben wird. Der Hersteller hat für das Recycling these Products bezahlt. Diesträgt zur Wiederverwertung und zum Recycling bei minimiert schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit und vermeidet Geldbußen für unsachgemäß Ansorgung.

Boston Acoustics ist ständig bestrebt, seine Produkte zuactualisieren und zuverbessern. Spezifikationen und Konstruktionsdetails können ohne vorherige Ankündigung geändert werden.
