| Produkttyp | Lautsprecher für Innen- und Außenbereich |
| Marke | Boston Acoustics |
| Modell | SoundWare |
| Abmessungen (H x B x T) | 157 x 157 x 167 mm |
| Nettogewicht | 2,22 kg |
| Frequenzgang | 90 Hz - 20 kHz (±3 dB) |
| Empfohlene Leistung | 15 - 100 Watt |
| Nennimpedanz | 8 Ohm |
| Empfindlichkeit | 87 dB |
| Woofer | 114 mm |
| Hochtöner | 20 mm Kalotte |
| Übergangsfrequenz | 3,5 kHz |
| Garantie | 5 Jahre (Teile und Arbeit) |
| Installationsmöglichkeiten | Wandmontage, Regal, Schwenkhalterung, Eckhalterung |
| Vertikale Neigung | 40° nach unten |
| Seitliche Drehung (an Wandhalterung) | 20° |
| Wetterschutz | Ja (wetterfeste Komponenten) |
| Lackierbar | Ja, um sich der Dekoration anzupassen |
| Empfohlener Kabelquerschnitt | 16 AWG (bis 6 m), 14 AWG (bis 15 m), 12 AWG (> 15 m) |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Übermäßige Feuchtigkeit vermeiden. |
| Sicherheit | Nicht Wasser oder extremen Temperaturen aussetzen. Lautsprecher nicht öffnen. |
| Ersatzteile und Reparierbarkeit | Kontaktieren Sie den Boston Acoustics Support für Ersatzteile. |
Häufig gestellte Fragen - SOUNDWARE BOSTON ACOUSTICS
Benutzerfragen zu SOUNDWARE BOSTON ACOUSTICS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch SOUNDWARE - BOSTON ACOUSTICS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SOUNDWARE von der Marke BOSTON ACOUSTICS.
BEDIENUNGSANLEITUNG SOUNDWARE BOSTON ACOUSTICS
Überall ein Riesensound Innen-/Außenlautsprecher
Francais
Die Boston Acoustics® SoundWare sind im wahrsten Sinn des Wortes Allround-Laufsprecher für jeder Einsatz. Alle Teile sind absolut wetterbeständig, so dass sie drinnen und draußen, vom Outdoor-Entertainment bis zum Home-Theater eingesetzt werden konnen. Die kompakten Abmessungen und ein flexibles Befestigungssystem bieten Ihnen zahlreiche Installations-Optionen. Stellen Sie sie einfach ins Regal oder bringen Sie sie mit den mitgelieferten Halterungen in einer Ecke oder an der Wand an. Die drehbare Halterung erlaubt die Positionierung der Laufsprecher in jeder Lage. Falls die verfügbaren Farben nicht zu ihrer Raumausstattung passen, konnen die SoundWare Laufsprecher in einer passenden oderkomplementären Farbe angeastlichen werden. SoundWare – Überall ein Riesensound.
Technische Daten
| Frequenzumfang | 90Hz-20kHz (±3dB) |
| Empfohlene Veränderkerleistung | 15 – 100 Watt |
| Nominal Impedanz | 8 Ohm |
| Empfindlichkeit | 87dB |
| Bassloutsprecher | 114mm |
| Hochtöner | 20mm Kalotte |
| Übergangsfrequency | 3.5kHz |
| Nettogewicht | 1.68kg |
| Abmessungen (H × B × T) | 157 x 157 x 167mm |
Platzierungsoptionen
Der SoundWare Lautsprecher kann mit der mitgelieferten Halterung an der Wand montiert oder einfach in ein Regal gestellt werden. Bei Regalaufstellung bringen Sie einfach die selbstklebenden Gummifüsse an und schließen die Lautsprecherkabel an.

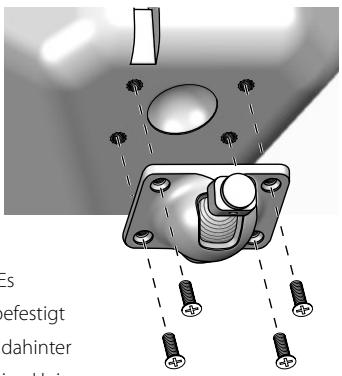

Montage der drehbaren Kugelhalterung
Wenn Sie die drehbare Kugelhalterung verwenden wollen, bringen Sie diese am Lautsprecher an. Verwenden Sie die mitgelieferten Flachkopfschrauben, wie es in der Abbildung zu sehen ist.
Anbringen der Wandhalterung
Die Halterungen für die Wandbefestigung der Laufsprecher werden mitgeliefert. Nicht mitgeliefert werden Schrauben bzw. Dübel, um die Halterung an der Wand zu befestigen. Warum nicht? Es gibt einfach zu weitere Oberflächenarten, an denen die Laufsprecher befestigt werden können. Es kann eine Rigipsplatte mit oder ohne Hohliaum dahinter sein. Es kann eine Holzpaneele oder eine Betonwand sein. Es gibt keine Uni-
versalbefestigung, die allen möglichen Situationen gerecht wurde. Besorgen Sie sich alsoitte die für ihren Fall erforderlichen Befestigungen. Sie benötigen vier Stück für jeder Lautsprecher. Falls Sie nicht sicher sind, welche Art Befestigung Sie verwenden sollenn, beschreiben Sie dem Verkäuer die Wand, an der die Lautsprecher befestigt werden sollen und bitten Sieihn um eine Empfehlung. Berücksichtigten Sie das Gewicht der Lautsprecher.
Laatsprecherkabel
Für kurze Kabellängen unter 20 Fuß konnen Sie 16-Gauge-Kabel benutzen. Normalerweise sollenn Sie jedoch das schwerere 14-Gauge-Kabel verwenden, das bis zu Längen von 50 Fuß ausreicht. Für Längen über 50 Fuß sollte 12-Gauge-Kabel zum Einsatz kommt.
Laufsprecherpolarität
Alle Laufsprecher eines Systems mussen mit derselben Polarität angeschlossen werden, in Phase". Die Anschlüsse der SoundWare Laufsprecher sind farblich codiert, um den Pluspol (+ = rot) und den Minuspol (- = schwarz) identifizieren zu konnen. Auch die Kabel sind auf die eine oder andere Art markiert, so dass Sie plus und minus unterscheiden konnen. Die Markierung kann in einer Asymmetrie einer der Leitungsisolationen bestehen oder es kann sich ein Streifen auf der Isolation befinden, auch Farbcodierungen werden verwendet. Stellen Sie anhand der Markierung sicher, dass der Plus-Ausgang des Verträksters mit dem Plus-An Schluss des Laufsprechers verbunden wird und der entsprechende Minus-Ausgang mit dem Minus-An Schluss.
Laatsprecheranschluss

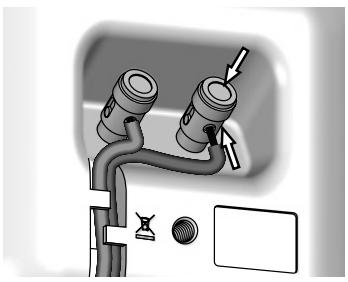

Trenne Sie die beiden Leitungen des Kabels ein Stückweit auf. Entfernen Sie ca 3/8 der Isolierung bisher Kabelenden. Drücken Sie den Kopf des Laufsprecheranschlusses nachinnen, um das Kabelloch zu öffnen. Führen Sie das Kabel ein und halten Sie den Kopf wieder los. Das Kabel ist nun gesichert. Achten Sie daraufuf, dass keine losen Drahte des Kabels vorhanden sind. Hinweis. Es gibt einen Kabelkanal an der Rückseite des Laufsprechers, um das Kabel exakt zu führen und zu verbergen.
Anbringender Lautsprecher
Wenn die Halterung an der Wand befestigt und der Lautsprecher angeschlossen ist, ist der Rest ganz einfach.

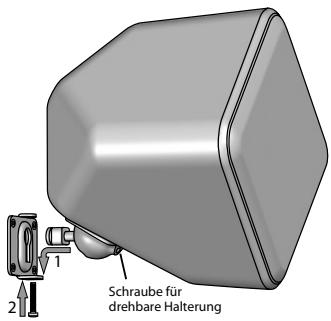

1 Stecken Sie das runde Ende der Lautspricherbefestigung in die Halterung und schieben Sie es nach unten, bis es einrastet.
2 Optional - Drehen Sie die Schraube ein und ziehen Sie sie fest, um das Ganze zu sichern.

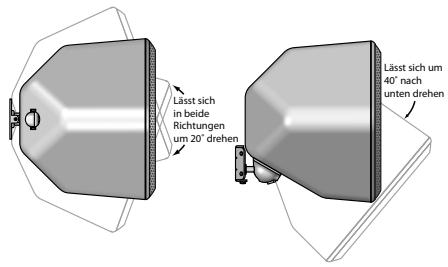

Die SoundWare Lautsprecher drehen sich in ihren Halterungen. Vertical kann sie von parallel zur Wand bis zu 40 Grad nach unter gedreht werden. Wenn die Wandhalterung verwendet wird, können sie seitlich um 20 Grad gedreht werden. (Hinweis: Bei Eckbefestigung konnen die Lautsprecher nicht seitlich gedreht werden.) Lösen Sie die Sicherungsschaube am Kugelgelenk, positionieren Sie den Lautsprecher undziehen Sie die Schraube wieder fest.
Eingeschränkte Garantie
Boston Acoustics garantiert dem Erstkäfer unserer SoundWare Lautsprecher für einen Zeitraum von 5 Jahren ab Kaufdatum, dass diese frei sind von Materialfehlern und Verarbeitungsmängeln.
Ohre Verantwortung besteht darin, sie entsprechend der beigefugten Anleitung zu installmenten und zu betreiben, sie safer bei einer autorisierten Boston Acoustics Service-Vertrettung anzuliefern und den Kauf durch Vorlage des Verkaufsbelegs nachzuweisen, falls Garantieleistungen in Anspruch genommen werden.
Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Installation, Unfall, Fracht oder Reparaturen/Modificationen zurückzuführen sind, die von jeder andere einer autorisierten Boston Acoustics Service-Vertriebung durchgeführt wurden.
These Garantie ist auf das Boston Acoustics Produkt beschränkt und erstreckt sich nicht auf etwasige damit verbundene Anlagen.
These Garantie erstreckt sich nicht auf die Kosten für Beseitigung oder Neuinstallation. Die Garantie ist verwirkt, falls die Seriennummer entfern't oder unleserlich ist. These Garantie räumt Ohnen besondere legale Rechte ein, und Sie haben unter Umständen weitere Rechte, die von Staat zu Staat variieren.
Falls ein Kundendienst notwendig erscheint - U.S.A.
Nehmen Sie zuerst Kontakt mit dem Handler auf, bei dem Sie das Produkt gekauft haben. Falls das nicht möglich ist, schreiben Sie an:
Oder kontaktieren Sie uns per e-Mail unter:
support@bostona.com
Wir werden Ohnen schnellstens mitteilen, wie Sie weiter vorgehen sollenen. Falls es notwendig sein sollte, ihre SoundWare Lautsprecher an den Hersteller einzusenden, so versenden Sie sieitte frei. Nach Reparatur werden wir sie in den USA und Kanada ebenfalls frei zurückenden.
Dieses auf dem Produkt angebrachte Symbol weist daraufhin, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es muss bei einer Sammelstelle für Elektronikschrott abgegeben oder dem Handler übergeben werden, wenn ein ähnliches Produkt erworben wird. Der Hersteller hat für das Recycling这点es Produktes bezahlt. Diesträgt zur Wiederverwertung und zum Recycling bei minimiert schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit und vermeidet Geldbussen für unsachgemäß Ansorgung
