SOUNDWARE - Högtalare BOSTON ACOUSTICS - Gratis bruksanvisning och manual

Produkttyp	Inomhus-/utomhushögtalare
Varumärke	Boston Acoustics
Modell	SoundWare
Mått (H x B x D)	157 x 157 x 167 mm
Nettovikt	2,22 kg
Frekvensomfång	90 Hz - 20 kHz (±3 dB)
Rekommenderad effekt	15 - 100 watt
Nominell impedans	8 ohm
Känslighet	87 dB
Bashögtalare	114 mm
Diskant	20 mm dom
Delningsfrekvens	3,5 kHz
Garanti	5 år (delar och arbete)
Installationsalternativ	Väggmontering, hyllmontering, vridbart fäste, hörnfäste
Vertikal lutning	40° nedåt
Sidorotation (på väggfäste)	20°
Väderbeständighet	Ja (väderbeständiga komponenter)
Målningsbar	Ja, för att anpassas till inredningen
Rekommenderad kabelarea	AWG 16 (upp till 6 m), AWG 14 (upp till 15 m), AWG 12 (> 15 m)
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik överdriven fukt.
Säkerhet	Utsätt inte för vatten eller extrema temperaturer. Öppna inte högtalaren.
Reservdelar och reparerbarhet	Kontakta Boston Acoustics tekniska support för reservdelar.

Vanliga frågor - SOUNDWARE BOSTON ACOUSTICS

Hur installerar jag SoundWare-högtalaren på en vägg?

Använd det medföljande väggfästet. Fäst först det vridbara kulfästet på högtalaren med medföljande skruvar. Fäst sedan väggfästet på väggen med pluggar anpassade till ytan (medföljer ej). Klicka fast högtalaren i väggfästet och dra åt säkerhetsskruven om så önskas.

Vilken kabelarea ska jag använda för att ansluta högtalaren?

För avstånd kortare än 6 m, använd en kabel med AWG 16. För avstånd upp till 15 m, använd en kabel med AWG 14. För mer än 15 m rekommenderas en kabel med AWG 12.

Kan jag måla SoundWare-högtalaren?

Ja, högtalaren kan målas för att passa din inredning. Använd en färg som är lämplig för plastytor. Se till att inte blockera högtalarens öppningar.

Är SoundWare-högtalaren vattentålig?

Ja, den är designad för utomhusbruk tack vare sina väderbeständiga komponenter. Undvik dock långvarig exponering för kraftigt regn eller vatten under tryck.

Hur ansluter jag kablarna till högtalarens terminaler?

Separera ledarna cirka 9 mm. Tryck på ovansidan av terminalen för att öppna hålet, för in kabeln och släpp. Observera polariteten: röd terminal för + och svart för -.

Vilken effekt rekommenderas för förstärkaren?

Högtalaren klarar en effekt på 15 till 100 watt. Se till att inte överskrida detta intervall för att undvika skador på högtalarna.

Vilka mått och vikt har SoundWare-högtalaren?

Måtten är 157 x 157 x 167 mm (H x B x D) och nettovikten är 2,22 kg.

Hur riktar jag högtalaren efter installation?

Lossa tryckskruven på det vridbara kulfästet. Luta högtalaren upp till 40° nedåt. På väggfästet, sväng den i sidled upp till 20°. Dra åt skruven igen.

Vilken garanti har SoundWare-högtalaren?

Boston Acoustics erbjuder en begränsad 5-årsgaranti från inköpsdatum, som täcker defekter i delar och arbete. Spara ditt köpbevis.

Hur underhåller jag SoundWare-högtalaren?

Rengör den med en mjuk, torr trasa. Använd inte kemikalier eller vatten. Undvik att röra högtalarkonorna.

BRUKSANVISNING SOUNDWARE BOSTON ACOUSTICS

Perfekt Ijud overalt Inom- och utomhushogtalare

Description

Boston Acoustics® SoundWare ar verklagen en högtalare som passar überllt och gör allt. Alla dess delar ar vädertäliga für använding inomhus hemma och utomhus i alla situationer frán utomhusunderhällning som Home Theater. En kompakt storlek och flexibelt monteringssystem ger dig måga alternativ till installationsplatser. Du kan ställa högtalarna på en hylla eller anecdva de medfoljande byglarna och montera dem i ett hörn eller på en platt vagg. Pivotmonteringen gör att du kan luta och snurra högtalarna for att passa installationen. Om en av de tillgangliga färgerna inte passar din heminredning, kan SoundWare malas i en matchande ellerkomplementär farg. SoundWare – Perfekt ljud überllt.

Specificationer

Frekvenssvar	90Hz-20kHz (±3dB)
Rekommenderad amperestyrka	15 – 100 Watt
Nominell impedans	8 ohms
Känslighet	87dB
Woofer	114 mm
Tweeter	20mm kupol
Crossover-frekvens	3,5 kHz
Nettovikt	1,68kg
Mätt (H x L x D)	157 x 157 x 167mm

Placeringsalternativ

SoundWare-högtalaren kan monteras på väggen genom att använda de medfoljände metallvarorna, aller genom att helt enkelt placera den på en hylla. Om den placeras på en hylla, kan du helt enkelt fästa gummifötterna som ar självhäftande på baksidan och ansluta högtalarkablarna.

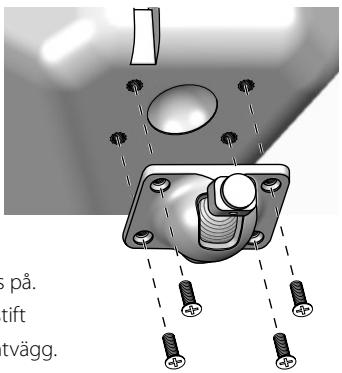

Att satta fast snurrhjulets montering

Omdu planerar att anvanda monteringsbyglarna, skadu fasta pivotkulan vid hegtalaren. Anvand de fyra medfoljande skruvarna med platt huvud sasom visas i illustrationen.

Att montera vaggbygeln

Byglar for att montera högtalarna på en platt väg eller i ett hörn medfoljer. En sak som inte medfoljer ar metallvaror for att fästa bygeln vid väggen. Orsaken till detta ar att det finns sä mga olika typ er av ytor som högtalarna kan monteras på. Det kan till exempl vara en vanlig torr väg som kanske har stift bakom sig. Det kan vara en träpanel eller till och med en cementvagg. Det finns ingen typ av fästanordning vi kan tilhandahålla som skulle

kunna fungera i alla möjliga situationer. Därfor sku du själv skaffa dig lämplig typ av fästanordning enligt den yta som högtalaren ska monteras på. Du behöver fyra für varje högtalare. Om du inte är saker på vilken typ av fastsättningsanordning du ska använda, ta med monteringsbygeln till din järnvaruaffär, beskriv vöggen som du ska montera högtalaren på och be dem rekommendera en lämplig fastsättningsanordning. Kom ihåg att ta hänsyn till högtalarnas vikt.

Högtalarsladdar

För minde sträckor under 6 meter kan du använda en kabel med kaliber 16. Men typiskt sku du aldrig använda kablar over 14. Det räcker für sträckor upp till 15 meter. För sträckor über 50 meter, ska du använda en kabel med värdet 12.

Högtalaransluttingens polaritet

Alla högtalare i ett system maste anslutas med samma polaritet erler vara "i fas".Terminalerna pa hoge talarna SoundWare ar fargkodade for att identiera anslutningarna "+" (rod) och"-(svart). Alla kablar ar markerade p nagot satt sa att du kan skilja ledningarna fran varandra. Märkningen kan vara en upphojd kant i isoleringen p en ledning ellertan vara en rand pa isoleringen ellen fargkodning. Anvand markeringen p hoge tarkablarna for att vara saker p att forstarkarterminalen "+" ansluts till hoge tars terminal "+"och att""alltid ansluts till -vid varje anslutting.

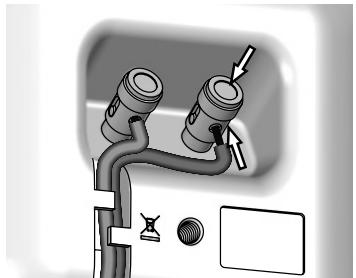

Att ansluta högtalarna

Separa de två ledningarna i kabeln. Avlagsna cirka tre millimeter av isoleringen frän kabeländen. Tryck ned terminalen upptill for att öppna hålet for kabeln. Sätt i kabeln och frigör terminalen for att fästa den. Se till att det inte hänger lösledningar ut frän kabeln. Obs: det finns en kanal på hög-talarens baksida for att kabeln skä lopa osynligt och städat bakom den.

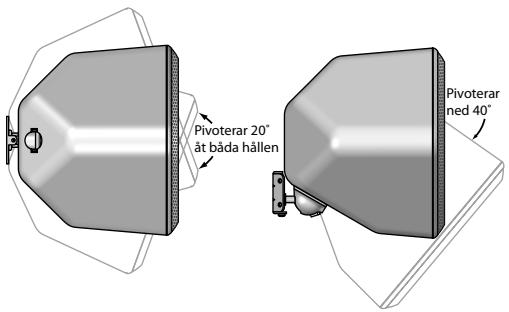

SoundWare-högtalarna pivoter. De kan lutas nedät vertikalt 40 grader frän ursprungsläget. När du använder den platta vaggmonteringsinbygeln, kan de pivotera 20 grader frän sida till sida.

(Obs: vid en horninstallation, går det inte att pivotera högtalaren frän sida till sida.)
Lossa på pivotinställningsskruven framfor pivotkulan, pivotera högtalaren i rätt lage och dra at skruven.

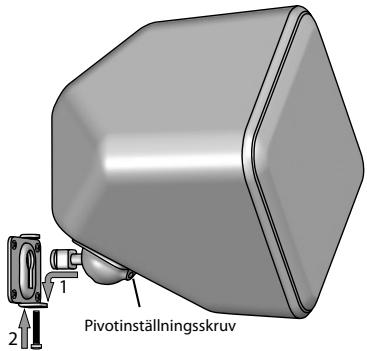

Att montera högtalarna

After att ha installerat bygeln och anslutit högtalaren ar resten mycket lätt att utföra.

1 Ställ högtalarens avrundade ände i bygeln och lät den glida tills den blockeras.
2 Alternatively - Satt i och dra Åt skruven for att fasta anordningen.

Begränsad garanti

Boston Acoustics garantar den ursprunglige köpare att högtalarsystemet SoundWare ar fria frän materiella fel och fabrikationsfel for en period på 5år frän kopedatumet.

Det är ditt ansvar att installerera och använda högtalarna enigt anvisningarna som medfoljer for att garantera en saker transport till en auktoriserad servicerepresentant fran Boston Acoustics och uppvisaköppevis i form av kvittot nar du begär service.

Garantin täcker inte skador som beror på en felaktig användning, missbruk, en felaktig installation, olyckor, transport eller reparationer/ändringar av andra än en auktorisad servicerepresentant frän Boston Acoustics.

Denna garanti ar begränsad tillenna produit frän Boston Acoustics och tacker inte skador på annan ansluten utrustning.

Denna garanti tacker inte kostnaden for bortskaffning eller Återinstallation. Garantin annulleras om serienumret avlågsnas eller suddas bort. Denna garanti ger dig specifica rättsliga rättigheter och du kan även ha andra rättigheter som varierar.FRAN land till land.

Om service verkar nödvändig - U.S.A.

Kontakta Forst Återförsäljaren du harköpt produiten ifrän. Om det inte ar möjlgit, kan du skriva till:

Vikommen att informera dig om vilka Åtgård som ská vidtas. Om det ar nödvändigt att Återlämna din SoundWare-högtalare till fabriken, ber vi dig skicka den med betald frakt. Efter reparationen, skickar vi tillbaka Högtalaren med forbetald frakt inom Förenta Staterna och Kanada.

Denna symbol som sitter på produit indiker att den inte fär kastas bort tillsammans med hushållssoporna, utan sk placeras i en speciell källsorteringsbehällare for elektroniskt avfall eller Återlämnas till Återförsäljaren dä du koper en liknande produit. Tillverkaren har betalt for att ätervinna produits. Genom att gora sà bidrar man till Återanvändningen och Återvinningen, minskar de negativa effekterna på miljön och manniskans hälsa och undviker eventuella böter for en felaktig bortkastning.
