MANUALE UTENTE MCS 130 BOSTON ACOUSTICS

Questo significato riportato sul dispositorio indica la presenza di rischi derivanti da voltaggi pericolosi.

Questo significato risportato sul dispositivo indica che l'utente deve leggere tutte le istruzioni di sicurezza riportate nel Manuale dell'utente.

Questo significato rispetto sul dispositivo indica la presenza di una dopbia coibentazione.

ATTENZIONE! Per ridurre il rischio di incendio o di folgorazione, non esporre il dispositorio alla pioggia o all'umidità.

Questo significato riportato sull'apparecchio indica che il prodotto deve essere smaltito tramite gli appositi sistemi di smaltimento per componenti elettronici e che non può essere smaltito con i rifiuti domestici.

1. Leggere le istruzioni.
2. Conservare le istruzioni.
3. Prestare attenzione a tutte le avventenze.
   4.Seguire toutes le istruzioni.
4. Nonutilizzare il dispositivo vicino all'acqua.
5. Pulire escludivamente con un panno asciutto.
6. Non ostruire le aperture di ventilazione. Installare in conformità con le istruzioni fornite dal produttore.
7. Non installare nelle vicinanze di fonti di calore come termosifoni, stufe o qualsiasi altri dispositivo (amplificatori inclusi) che possa generare calore.
8. Non modificare la spina polarizzata o dotata di spinotto di protezione. Una spina polarizzata è dotata di due lame, una più larga dell'altra. Una spina con spinotto è dotata di due lame e di un terzo polo di messa a terra. La lama più larga e il terzo polo hanno lo scopo di tutelare l'incomità dell'utente. Se la spina in dotazione non si adatta alla presa di corrente disponibile, rivolgersi a un elettricista per far eseguire le modifiche necessarie.
9. Proteggere il cavo di alimentazione da possibili calpestamenti o compressioni, in particolare in corrispondenza di spine, prese di corrente e punto di uscita dall'apparecchio.
10. Utilizzato escludamente prese/accessori specificati dal produttore.
11. Scollegare l'apparecchio alla presa di corrente in caso di temporali o di non utilizzato per un lungo periodo di tempo.
12. Rivolgersi esclusivamente a personale di assistenza qualificato per qualsiasi intervento. è necessario intervenire sull'apparecchio ogniquivalvolaesso risulti danneggiato in qualsiasi modo, per esempio in caso di danneggiamento della spina o del cavo di alimentazione, versamento accidentale di liquido sull'apparecchio o caduta di oggetti su diesso, esposezione a pioggia o umidità, funzionamento irregolare o caduta.
13. Collocare l'apparecchio mantenendo una distance minimà di 2^ (50mm) davanti, dietro e sui lati, per garantire una ventilazione ottimale. Non ostruire la ventilazione coprende le aperture di ventilazione o collocando sul dispositivo o attorno aesso materiali quali giornali, tessuti, tende e risultà via.
14. Non collocare sull'apparecchio fonti di fiamme libere quali candele accese.

15. Non esporre il dispositivo a sgociolamenti o spruzzi d'acqua. Non appoggiare supra il dispositivo oggetti contententi liquidi, quali vasi da fiori.

16. Fare in modo che il connettore di alimentazione in ingresso posto sul pannello posteriori del dispositivo o la spina di alimentazione inserta nella presa restino accessibili, in modo da rendere possibile lo scollegamento del dispositivo.

17. Per scollegare completeness il dispositivo alla presa di corrente, staccare la spina del cavo di alimentazione dall'uscita AC.
18. Mantenere la spina del cavo di alimentazione sempre pronta per poter essere utilizzata.

Utenti americani:

Note: Il presente dispositivo è stato testato e ritenuto conforme ai limiti di Classe B per i dispositivi digitali, riportati nella Parte 15 delle Norme FCC. Tali limiti sono stati sviluppati ai fini di fornire una protezione ragionevole contro interferenze pericolose in installazioni residenziali. Il presente dispositivo genera, usa e può essere energia di radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni riportate, potrebbe comportare interferenze pericolose alle comunicazioni via radio. Tuttavia, non vi è alcuna garanzia che le interferenze non si verific他们在 una particolare INSTALLazione. Se il presente dispositivo dovesse comportare interferenze pericolose nella ricezione radiotelevisiva, il che può essere determinatotramite l'accensione e lo spegnimento del dispositivo stesso, si invita l'utente a tentare di correggere l'interferenza, prendendo una o più delle seguenti misure:

Riorientare or ricollocare l'antenna di ricezione.
- Aumentare la distanza tra il dispositorio e il ricevitatore.
- Connette il dispositivo a un'uscita di un circuito diverso da quello al quale è connesso il ricevitore.
- Consultare il rivenditore o un technician radio/TV con esperienza, per ottenere assistenza.

Utenti canadesi

Questo dispositivo è stata classificato come dispositivo digitale di Classe B in conformità con le norme ICES-003 canadesi.

Specifiche	Altoparlanti LCR	Altoparlanti surround	Subwoofer
Risposta in frequenza:	110Hz - 20kHz	120Hz - 20kHz	40 - 150Hz
Potenza raccomandata dell'amplificatore:	10 - 150 watts	10 - 150 watts	—
Sensibilità:	88dB [2.8v at 1m]	88dB [2.8v at 1m]	—
Impedenza nominale:	8 ohms	8 ohms	—
Frequenza di crossover:	2,700Hz	2,700Hz
Uscita amplificatore:	—	—	200 watt RMS; il circuito BassTrac® elimina la distorsione
Woofer:	—	—	10" (254mm) DCD
Midrange:	DCD duplicate in copolimero da 3½" (89 mm) con correttore di fase Phase Plugs e MagnaGuard®	DCD duplicate in copolimero da 3½" (89 mm) con correttore di fase Phase Plugs e MagnaGuard®	—
Tweeter:	1" (25mm) Kortec® Soft Dome	1" (25mm) Kortec Soft Dome	—
Dimensioni: (A x L x P)	13½x 5x 4½" (352 x 127 x 103mm)	8½x 5½x 4" (214 x 140 x 102mm)	13¾x 16½x 16½" (349 x 419 x 419mm)
Peso:	5 lbs (2.27kg)	3 lbs (1.36kg)	3½/4 lbs (14.15kg)

Introduzione a MCS 130

Grazie per aver acquistato ilsystema di altoparlanti multicanale di Boston Acoustics. Questi altoparlanti contengono componenti di alta qualità, che permiettono di ottenerile famoso audio Boston. Il systema MCS 130 è particolarmente adatto per l'impiego in soluzioni canale 5.1 all'interno di sistemi audio o home theater di alta qualità. Esso è dotato di tutti gli elementi necessari per la realizzazione di un systema di altoparlanti tipico, comprende cavi per gli altoparlanti, altoparlanti LCR (Left, Center, Right, sinistro, centrale, destro) e un subwoofer. Visitare il site Web Bostonacoustics.com\placement per ulteriori informazioni sulla collocazione degli altoparlanti.

Ilsystemadi altoparanti MCS 130 permette di ottenere una qualita eccezionalmente nitida per dialogo, musica, effetti speciali e bassi profondi a partire da un piccolo e simplice pacchetto. La compatta collocazione dei driver e l'ottima qualita dei crossover specifici del systemagarantiscono una dispersione vasta e uniforme,peruna copertura completa della sala di ascolto. Tutgli glialtoparanti sono inoltre dotati della schermatura magnetica MagnaGuard®, che garantisce che il campo magnetico degli altoparanti non interferisca con l'immagine tevisiva.

Disimballaggio del sistema

Effettuare con cautela il disimballaggio delsystema. Nel caso in cui si rilevino eventuali segni di danneggiamento durante iltrasporto, contattare immediatamente il proprio rivenditore e/o servizio di consegna. Conservare il pacchetto di spedizione e i materiali di imballaggio per impieghi futuro.

Apire l'imballaggio e verificare la presenza dei seguenti componenti:

(3) Altoparlanti LCR (sinistro, centrale, destro)
(2) Altoparlanti surround
(1) Subwoofer
(2) Cavi per gli alto parlanti 40^(12m)
(3) Cavi per gli alto parlanti 15^(4,6m)
(1) Cavo per subwoofer da 15^(4,6m)
(2) Piedini (da utilizzato nella collocazione orizzontale degli altoparlanti LCR)
(4) Piedini in gomma (per il montaggio a parete)

(3) Altoparlanti LCR con piedino rimovabile

2) Altoparlanti surround con piedino rimovibile

Opzioni di collocazione

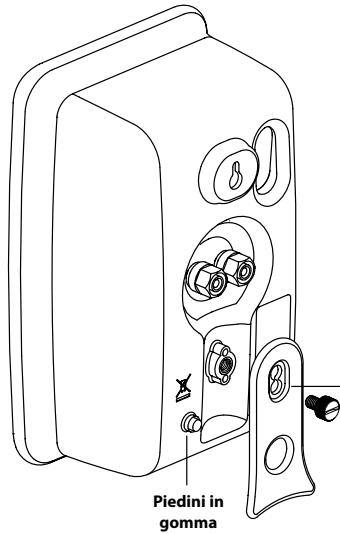

Gli altoparlanti LCR e surround delsystema audio MCS 130 possono essere collocati facilemente su un piano o applicati a parete. Al disimballaggio del systema, gli altoparlanti sono configurati per poter essere immeditatamente collocati su un piano. Due

altoparlanti LCR dispongono di un piedino installato che permette di mantenerne la posizione verticale durante l'uso. L'alto altoparlante LCR dispone invece di 2 piedini installati per l'impio orizzontale in qualità di altoparlante centrale. Su ciascun piedino sono presenti 2 series di fori; utilizzato il foro superiore, gli altoparlanti potranno assumere un'angolazione leggermente inclinata, per poter essere collocati su un ripianoippo in alto. Rimuovere i piedini sul retro degli altoparlanti per appenderli disponibile alla parete.

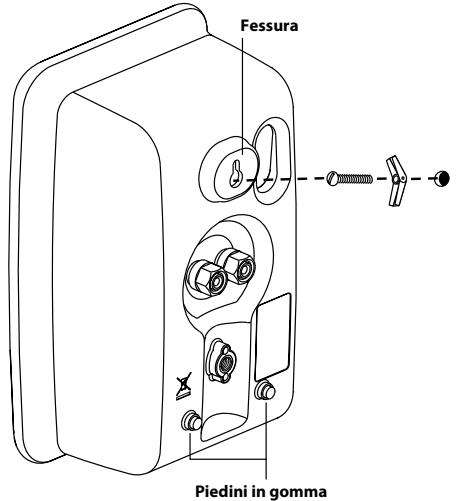

Gli altoparlanti LCR e surround delsystema audio MCS 130 sono appositamente progettati per essere applicati a parete utilizzando le fessure apposite presenti sul retro degli altoparlanti. In fase di applicazione degli altoparlanti a parete, utilizzato i piedini in gomma forniti. Innanzitutto, è necessario rimuovere il piedino inserto negli altoparlanti, per poterli applicare a parete. Rimuovere la vite a testa zigrinata dal retro del piedino. Questa presenta una scanalatura per una facile rimozionetramite un cacciavite o una semplice moneteta.

Utilizzare il foro in basso per ottener una normale posizione degli altoparlanti;utilizzare il foro superiore per inclinar l'altoparlante in avanti.

L'opération di montaggiotramite le fissure posteriori è simile

a quella normalmente eseguita per appendere un quadro a una parete. Installare un tassello da 8 (non incluso) nella parete,

assicurandosi che sia ben fissato, quindi appendervi l'altoparlante. Nel caso in cui non sia disponibile un tassello, utilizzare un dispositivo di fissaggio simile per supportare il peso dell'altoparlante. Si consiglia di effettuare i collegamenti dei cavi degli altoparlanti prima di appenderli alla parete.

NOTA: dal momento che esistono moltissimi tipi di superfici ai quali possono essere applicati gli altoparlanti, non esiste un tipo di tassello che potremmo fornire garantendone il corretto funzionamento in tutte le situazioni possibili. Dunque, tenendo in considerazione la superficie alla quale viene appeso l'altoparlante, acquistare tasselli o sistemi di fissaggio apposti. Nel caso di dubbi sul tipo di tassello oistema di fissaggio da utilizzare, si consiglia di migliorare al proprio ferramenta di fiducia il supporto di montaggio dell'altoparlante, descrivendagli il tipo di parete al quale si desidera appenderlo e chiedendogli un consiglio in merito al tassello o al sistema di fissaggio più adeguato. Tenere sempre presente il peso dell'altoparlante.

Connessione degli altoparlanti

Dopo aver definito la collocazione desiderata per gli altoparlanti, è possibile procedere al cablaggio delsystema. Innanzitutto, spegnere tutte le alimentazioni del systema. Utilizzare il cavo degli altoparlanti incluso nel systema per effettuire le connessioni. Vedere la figura seguente per ulterioriindicazioni sulla connessione dei cavi ai satelliti e al canale centrale del systema audio MCS 130.

Per effettuare la connessione al ricevitore, fare riferimento al Manuale utente correspondente.

Important!

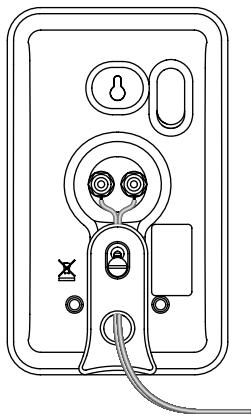

Per garantire le migliorie prestazioni, osservare le polarità al momento della connessione degli altoparlanti, come lostrato in figura. Connettere ciascun terminale + sul retro dell'amplificatore o ricevitore al rispetto terminale + (rosso) di ciascun altoparlante. Connettere i terminali - (nero) allo stesso modo. La realizzazione di connessioni errate più comportare scarse prestazioni in termini di risposta dei bassi e imaging. Inoltre, per evitare cortocircuiti che potrebbero danneggiare l'apparecchio, prestare attenzione a non far entrare in contatto eventuali fili esposti.

Assicurarsi di mantenere la polarità + e - corretta in tutte le connessioni dei cavi.

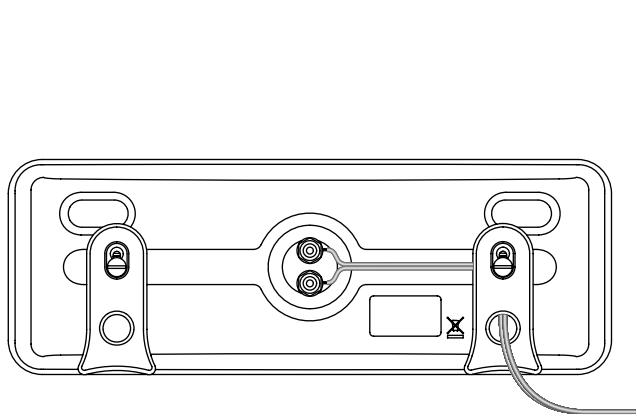

I cavi degli altoparanti sono essere collocati nelle fissure poste sul retro dell'altoparlante e nei fori dei piedini.

Connessione del subwoofer

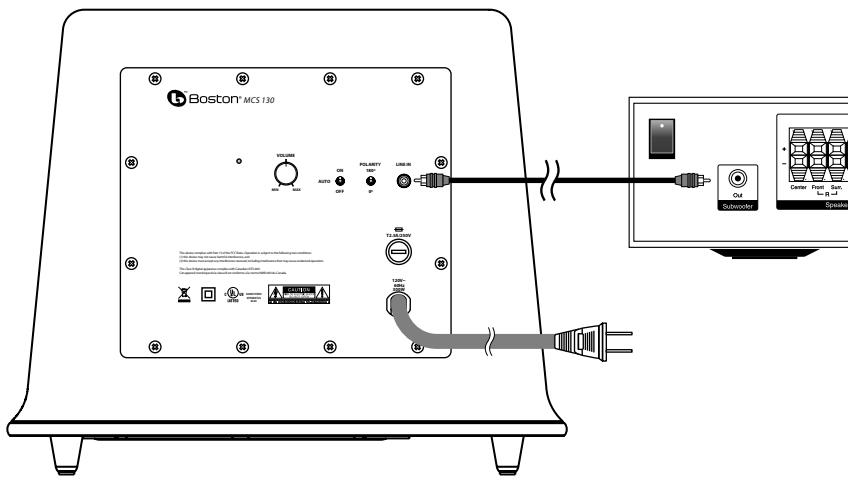

Spagnere tutte le alimentazioni. Utilizzare il cavo per subwoofer incluso nelsystema per connettere il subwoofer ai ricevitori Subwoofer o Uscita LFE. Connette l'altra estremità alla presa "Line In" sul retro del Subwoofer.

Controll del subwoofer

Accensione modalità Auto modalità Standby

Collegare il cavo AC del subwoofer a una presa di corrente a parete. Si consiglia di non utilizzato le uscite sul retro del ricevitore. Impostare come desiderato l'interrottatore di alimentazione.

OFF - Il subwoofer è spento e non produrà alcun suono. Si consiglia di spegnere il subwoofer nel caso di mancato utilizzato per diverso tempo o per risparmiare energia.

AUTO - Il subwoofer si accenderà istantaneamente al rilevamento del segnale. Nel caso in cui non venga rilevato alcun segnale per diversi minuti, il subwoofer attiverà automaticamente la modalità di Standby.

ON - II subwoofer rimane sempre acceso.

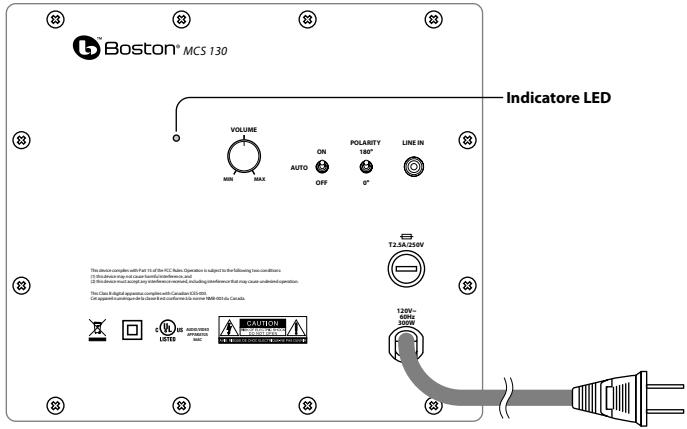

Un indicatore LED accanto al controllo del volume indica la modalità in cui si trovà il subwoofer.

OFF = II subwoofer rimane sempre spento.

ROSSO = STANDBY (nessun segnale rilevato, Amp OFF)

VERDE = ON (segnale rilevato, Amp ON)

Il subwoofer attiverà automaticamente la modalità di Standby dopo diversi minuti di mancato rilevamento di segnale proveniente dalsystema. Il subwoofer si attiverà istantaneamente in posizione ON al rilevamento del segnale.

Controllo volume

Iniziare regolando il controlo volume del subwoofer in posizione a ore 11. Regolare ulteriormente il controlo volume del subwoofer fino a udire una corrispondenza di volume tra gli altoparlanti principali e il subwoofer. Idealmente, la risposta dei bassi non dovrebbe sopraffare gli altri suoni nella stanza, ma piuttosto dovrebbe essere regolata in modo da ottenere una miscelazione naturale dell'intera gamma di suioni musicali.

Controllo della polarità

Permette di selezionare la polarità regolare (0^) o invertita (180^) per il subwoofer. Impostare quello interruttoro nella posizione che fornisce la qualità di bassi più piena e dinamica quando udita alla posizione di ascolto principale. L'effetto della polarità sare più edabile in strumenti di percussione a bassa frequenza o in musica con una linea di bassi a ripetizione continua e potrebbe non produrre alcuna variazione significativa.

Funzionamento

In fase di utilizzo delsystema audio MCS 330,20 cm un systema home theater Dolby Digital o DTSTM, assicurarsi che tutti gli altoparlanti siano impostati a "Small" (piccolo). Se si utilizza un systema home theater Dolby Pro Logic, assicurarsi di aver impostato a "Normale" la modalità del canale centrale del ricevitore.

Alcuni ricevitori/processor offrono diverse opzioni di impostazione per ciascuna fonte o modalità di surround (per esempio, CD-stereo, videocassetta, Dolby Digital, Dolby Pro Logic). In agli caso, seguire le istruzioni dell'apparecchio impiegato per assicurarsi che l'uscita del subwoofer si attivata e che gli altoparlanti siano impostati a "Small" (piccolo) in ciascuna modalità.

Se il ricevitore dispone di impostazioni di crossover regolabili, si consiglia di impostare il crossover del subwoofer a 120Hz

Fare riferimento al Manuale utente del ricevitore AV per eventuali ulteriori raccomandazioni sul funzionamento delsystema.

Manutenzione e servizi

Controllare, pulire e ridesinire tutte le connessioni cablate almeno una volta l'anno.

Nel caso di problemi, assicurarsi che tutte le connessioni siano effettuate in modo corretto, sicuro e pulito. Nel caso di problemi rilevati in uno degli altoparlanti, ricollegare tale altoparlante in una posizione diversa all'interno delsystema. Nel caso in cui il problema persista in tale altoparlante, quello indichiera che il problema risiede nell'altoparlante stesso. Se l'altoparlante non presenta alcun difetto nella nuova posizione, quello indica che il problema risiede probabilitmente nell'elettronica diSYSTEMA. Nel caso in cui il systema audio MCS 130 necessiti di manutenzione, contattare il proprio rivenditore locale Boston Acoustics o visitare il site Web www.bostona.com per un elenco dei rivenditori nella propria zona.

Se il subwoofer non funzione, verificare che tutti i connettori dei cavi non siano danneggiati e facciano contatto correttamente e che la spina AC via connessa a una presa di corrente attiva.

Garanzia limitata

Boston Acoustics garantisce all'acquirente originale delsystema MCS 130 che questo apparecchio non presenta alcun difetto nei materiali e nella composizione delle sue parti meccaniche per un periodo di 5 anni alla data dell'acquisto. Il periodo di garanzia per i componenti elettrici di MCS 130 è di 1 anno.

In fase di richiesta di assistenza, è di responsabilità dell'acquirente l'installazione e l'impio del dispositivo in conformità con le istruzioni fornite, al fine di fornire un trasporto sicuro e protetto presso un rappresentante di assistenza autorizzato Boston Acoustics, nonché di presentare eventuali prove d'acquisto quello forma di documento di vendita.

La presente garanzia non include danni derivanti da abuso, cattivo uso, installatione non corretta, incidenti, spedizione o riparazioni/modifiche effettuate da persone non autorizzate da Boston Acoustics.

Questa garanzia è limitata al prodotto Boston Acoustics e non copre i danni di alcun dispositivo associato. Questa garanzia non copre iosti di rimozione o reinstallazione. Questa garanzia non è valida in mancanza del numero di series del dispositivo. Questa garanzia fornisce all'utente diritti legali specifici e gli consente di fruire di altri diritti che variano da uno stato all'alto.

In necessità di assistenza

Contattare innanzitutto il rivenditore presso il quale è stato acquistato il prodotto. Se questo non è possibile, scrivere a:

O contattateci tramite e-mail all'indirizzo:

[e-mail]

Vi informeremo immediatamente su come procedere. Se è necessario restituire MCS 130 alla fabbrica, effettuare una spedizione prepagata. In seguito alla riparazione, ve lo restituiremo riparato e franco spedizione negli Stati Uniti e Canada.

Clienti UE

Questo significato riportato sul prodotto indica che il prodotto non può essere smaltito con i rifiuti domestici. Al contrario,esso deve essere smaltito tramite un systema di smaltimento apposto per i rifiuti elettronici o restituito al rivenditore all'acquisto di un prodotto simile. Il produttore ha pagato per il riciclo di questo prodotto. In tal modo, è possibile contribuire al reimpiegò e riciclo dei materiali, riducendo al minimo gli effetti indesiderati sull'ambiente e la salute umana ed evitando multe per uno smaltimento errato.

Boston Acoustics si impegni costamente per aggiornare e migliorare i propri prodotti. Le specifiche e i dettagli di costruzione sono soggetti a variazioni alla preavviso.
