| Type de produit | Processeur audio pour enceintes de la série TX |
| Marque et modèle | YORKVILLE TX3P |
| Fonctionnement | Stéréo, 2 ou 3 voies (avec ou sans subwoofer) |
| Entrées audio | 2 x XLR femelle, 20 kohms, niveau max +18 dBV |
| Sorties audio | 6 x XLR mâle, 600 ohms min, niveau +14 dBu |
| Entrées de détection (Sense) | 3 x Speakon 4 (stéréo, une bande par connecteur) |
| Contrôle d'équilibrage | Subwoofer +/-6 dB, pavillon et woofer +/-3 dB |
| Fréquences de coupure | Environ 1.3 kHz (aiguë/basse) et 125 Hz (basse/sub) |
| Alimentation | Secteur (adapté au voltage local) |
| Calibration | Automatique via bouton dédié |
| Indicateurs LED | Alimentation, écrêtage, activité, limiteur, muet, mode |
| Protection | Limiteurs intégrés pour chaque bande |
| Entretien | Nettoyer avec un chiffon sec |
| Sécurité | Ne pas ouvrir, risque de choc électrique; éviter l'humidité |
| Garantie | 2 ans (électronique), 10 ans (ébénisterie) |
FOIRE AUX QUESTIONS - TX3P YORKVILLE
Questions des utilisateurs sur TX3P YORKVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice TX3P - YORKVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TX3P de la marque YORKVILLE.
MODE D'EMPLOI TX3P YORKVILLE
Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'« voltage dangereux » non-isolated à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choc électrique.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE NE PAS OUVIR
Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.
Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes
AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERÉ) NE CONTIENT AUCUNE PIECE
REPARABLE PAR L'UTILISATEUR. CONSULTEZ UNTECHNICIEN QUALIFIE POUR L'ENTRETIENT
Veuillez lire le manuel. Il contient des informations qui doivent être comprises avant l’opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez tous les avertissements.
Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boîte au cas où l'appareil aurait été retourné pour réparation.
Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!
Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupleur d'appareils est utilisé comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.
Risque
Ne pas placer cet appareil sur un chariot, un support, untrépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, untrépied ou une table commandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires commandés par le fabricant. Utilisez seulement les accessoires indiqués par le fabricant.
Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé de vos oreilles.
Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez que l'appareil est fourni de la propre ventilation. Ne procedez pas à l'installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.
Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation
Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle n'est pas conscience pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un electricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation. Protegez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISZE PAS L'APPAREIL si le cordon d'alimentation est endommaged. Pour débrancher complètement cet appeareil de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeur pleinement fonctionnel.
Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.
Service
Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que ce soit. Par exemple si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.
| TX5P ANALYST:CHART PROTECH:SYSTEM | CHANNEL 1 CUP C4 O O CALIBRATE | M1 LUMET LIMIT | CHANNEL 2 CUP C4 O O CALIBRATE | M1 LUMET LIMIT | CHANNEL 3 CUP C4 O O CALIBRATE | M1 LUMET LIMIT | CHANNEL 4 CUP C4 O O CALIBRATE | M1 LUMET LIMIT | CHANNEL 5 CUP C4 O O CALIBRATE | M1 LUMET LIMIT | CHANNEL 6 CUP C4 O O CALIBRATE | M1 LUMET LIMIT | CHANNEL 7 CUP C4 O O CALIBRATE |
| CHANNEL 1 LWT2 | CHANNEL 2 LWT3 | CHANNEL 3 LWT4 | CHANNEL 4 LWT5 | CHANNEL 5 LWT6 | CHANNEL 6 LWT7 | CHANNEL 7 LWT8 | CHANNEL 8 LWT9 | CHANNEL 9 LWT10 | CHANNEL 10 LWT11 | CHANNEL 11 LWT12 | CHANNEL 12 LWT13 | CHANNEL 13 LWT14 | CHANNEL 14 LWT15 | CHANNEL 15 LWT16 | CHANNEL 16 LWT17 | CHANNEL 17 LWT18 | CHANNEL 18 LWT19 | CHANNEL 19 LWT20 | CHANNEL 20 LWT21 | CHANNEL 20 LWT22 | CHANNEL 20 LWT23 | CHANNEL 20 LWT24 | CHANNEL 20 LWT25 | CHANNEL 20 LWT26 | CHANNEL 20 LWT27 | CHANNEL 20 LWT28 | CHANNEL 20 LWT29 | CHANNEL 20 LWT30 | CHANNEL 20 LWT31 | CHANNEL 20 LWT32 | CHANNEL 20 LWT33 | CHANNEL 20 LWT34 | CHANNEL 20 LWT35 | CHANNEL 20 LWT36 | CHANNEL 20 LWT37 | CHANNEL 20 LWT38 | CHANNEL 20 LWT39 | CHANNEL 20 LWT40 | CHANNEL 20 LWT41 | CHANNEL 20 LWT42 | CHANNEL 20 LWT43 | CHANNEL 20 LWT44 | CHANNEL 20 LWT45 | CHANNEL 20 LWT46 | CHANNEL 20 LWT47 | CHANNEL 20 LWT48 | CHANNEL 20 LWT49 | CHANNEL 20 LWT50 | CHANNEL 20 LWT51 | CHANNEL 20 LWT52 | CHANNEL 20 LWT53 | CHANNEL 20 LWT54 | CHANNEL 20 LWT55 | CHANNEL 20 LWT56 | CHANNEL 20 LWT57 | CHANNEL 20 LWT58 | CHANNEL 20 LWT59 | CHANNEL 20 LWT60 | CHANNEL 20 LWT61 | CHANNEL 20 LWT62 | CHANNEL 20 LWT63 | CHANNEL 20 LWT64 | CHANNEL 20 LWT65 | CHANNEL 20 LWT66 | CHANNEL 20 LWT67 | CHANNEL 20 LWT68 | CHANNEL 20 LWT69 | CHANNEL 20 LWT70 | CHANNEL 20 LWT71 | CHANNEL 20 LWT72 | CHANNEL 20 LWT73 | CHANNEL 20 LWT74 | CHANNEL 20 LWT75 | CHANNEL 20 LWT76 | CHANNEL 20 LWT77 | CHANNEL 20 LWT78 | CHANNEL 20 LWT79 | CHANNEL 20 LWT80 | CHANNEL 20 LWT81 | CHANNEL 20 LWT82 | CHANNEL 20 LWT83 | CHANNEL 20 LWT84 | CHANNEL 20 LWT85 | CHANNEL 20 LWT86 | CHANNEL 20 LWT87 | CHANNEL 20 LWT88 | CHANNEL 20 LWT89 | CHANNEL 20 LWT90 | CHANNEL 20 LWT91 | CHANNEL 20 LWT92 | CHANNEL 20 LWT93 | CHANNEL 20 LWT94 | CHANNEL 20 LWT95 | CHANNEL 20 LWT96 | CHANNEL 20 LWT97 | CHANNEL 20 LWT98 | CHANNEL 20 LWT99 | CHANNEL 20 LWT100 | CHANNEL 20 LWT101 | CHANNEL 20 LWT102 | CHANNEL 20 LWT103 | CHANNEL 20 LWT104 | CHANNEL 20 LWT105 | CHANNEL 20 LWT106 | CHANNEL 20 LWT107 | CHANNEL 20 LWT108 | CHANNEL 20 LWT109 | CHANNEL 20 LWT110 | CHANNEL 20 LWT111 | CHANNEL 20 LWT112 | CHANNEL 20 LWT113 | CHANNEL 20 LWT114 | CHANNEL 20 LWT115 | CHANNEL 20 LWT116 | CHANNEL 20 LWT117 | CHANNEL 20 LWT118 | CHANNEL 20 LWT119 | CHANNEL 20 LWT120 | CHANNEL 20 LWT121 | CHANNEL 20 LWT122 | CHANNEL 20 LWT123 | CHANNEL 20 LWT124 | CHANNEL 20 LWT125 | CHANNEL 20 LWT126 | CHANNEL 20 LWT127 | CHANNEL 20 LWT128 | CHANNEL 20 LWT129 | CHANNEL 20 LWT130 | CHANNEL 20 LWT131 | CHANNEL 20 LWT132 | CHANNEL 20 LWT133 | CHANNEL 20 LWT134 | CHANNEL 20 LWT135 | CHANNEL 20 LWT136 | CHANNEL 20 LWT137 | CHANNEL 20 LWT138 | CHANNEL 20 LWT139 | CHANNEL 20 LWT140 | CHANNEL 20 LWT141 | CHANNEL 20 LWT142 | CHANNEL 20 LWT143 | CHANNEL 20 LWT144 | CHANNEL 20 LWT145 | CHANNEL 20 LWT146 | CHANNEL 20 LWT147 | CHANNEL 20 LWT148 | CHANNEL 20 LWT149 | CHANNEL 20 LWT150 | CHANNEL 20 LWT151 | CHANNEL 20 LWT152 | CHANNEL 20 LWT153 | CHANNEL 20 LWT154 | CHANNEL 20 LWT155 | CHANNEL 20 LWT156 | CHANNEL 20 LWT157 | CHANNEL 20 LWT158 | CHANNEL 20 LWT159 | CHANNEL 20 LWT160 | CHANNEL 20 LWT161 | CHANNEL 20 LWT162 | CHANNEL 20 LWT163 | CHANNEL 20 LWT164 | CHANNEL 20 LWT165 | CHANNEL 20 LWT166 | CHANNEL 20 LWT167 | CHANNEL 20 LWT168 | CHANNEL 20 LWT169 | CHANNEL 20 LWT170 | CHANNEL 20 LWT171 | CHANNEL 20 LWT172 | CHANNEL 20 LWT173 | CHANNEL 20 LWT174 | CHANNEL 20 LWT175 | CHANNEL 20 LWT176 | CHANNEL 20 LWT177 | CHANNEL 20 LWT178 | CHANNEL 20 LWT179 | CHANNEL 20 LWT180 | CHANNEL 20 LWT181 | CHANNEL 20 LWT182 | CHANNEL 20 LWT183 | CHANNEL 20 LWT184 | CHANNEL 20 LWT185 | CHANNEL 20 LWT186 | CHANNEL 20 LWT187 | CHANNEL 20 LWT188 | CHANNEL 20 LWT189 | CHANNEL 20 LWT190 | CHANNEL 20 LWT191 | CHANNEL 20 LWT192 | CHANNEL 20 LWT193 | CHANNEL 20 LWT194 | CHANNEL 20 LWT195 | CHANNEL 20 LWT196 | CHANNEL 20 LWT197 | CHANNEL 20 LWT198 | CHANNEL 20 LWT200 | CHANNEL 20 LWT201 | CHANNEL 20 LWT202 | CHANNEL 20 LWT203 | CHANNEL 20 LWT204 | CHANNEL 20 LWT205 | CHANNEL 20 LWT206 | CHANNEL 20 LWT207 | CHANNEL 20 LWT208 | CHANNEL 20 LWT209 | CHANNEL 20 LWT210 | CHANNEL 20 LWT211 | CHANNEL 20 LWT212 | CHANNEL 20 LWT213 | CHANNEL 20 LWT214 | CHANNEL 20 LWT215 | CHANNEL 20 LWT216 | CHANNEL 20 LWT217 | CHANNEL 20 LWT218 | CHANNEL 20 LWT219 | CHANNEL 20 LWT220 | CHANNEL 20 LWT221 | CHANNEL 20 LWT222 | CHANNEL 20 LWT223 | CHANNEL 20 LWT224 | CHANNEL 20 LWT225 | CHANNEL 20 LWT226 | CHANNEL 20 LWT227 | CHANNEL 20 LWT228 | CHANNEL 20 LWT229 | CHANNEL 20 LWT230 | CHANNEL 20 LWT231 | CHANNEL 20 LWT232 | CHANNEL 20 LWT233 | CHANNEL 20 LWT234 | CHANNEL 20 LWT235 | CHANNEL 20 LWT236 | CHANNEL 20 LWT237 | CHANNEL 20 LWT238 | CHANNEL 20 LWT239 | CHANNEL 20 LWT240 | CHANNEL 20 LWT241 | CHANNEL 20 LWT242 | CHANNEL 20 LWT243 | CHANNEL 20 LWT244 | CHANNEL 20 LWT245 | CHANNEL 20 LWT246 | CHANNEL 20 LWT247 | CHANNEL 20 LWT248 | CHANNEL 20 LWT249 | CHANNEL 20 LWT250 | CHANNEL 20 LWT251 | CHANNEL 20 LWT252 | CHANNEL 20 LWT253 | CHANNEL 20 LWT254 | CHANNEL 20 LWT255 | CHANNEL 20 LWT256 | CHANNEL 20 LWT257 | CHANNEL 20 LWT258 | CHANNEL 20 LWT259 | CHANNEL 20 LWT260 | CHANNEL 20 LWT261 | CHANNEL 20 LWT262 | CHANNEL 20 LWT263 | CHANNEL 20 LWT264 | CHANNEL 20 LWT265 | CHANNEL 20 LWT266 | CHANNEL 20 LWT267 | CHANNEL 20 LWT268 | CHANNEL 20 LWT269 | CHANNEL 20 LWT270 | CHANNEL 20 LWT271 | CHANNEL 20 LWT272 | CHANNEL 20 LWT273 | CHANNEL 20 LWT274 | CHANNEL 20 LWT275 | CHANNEL 20 LWT276 | CHANNEL 20 LWT277 | CHANNEL 20 LWT278 | CHANNEL 20 LWT279 | CHANNEL 20 LWT280 | CHANNEL 20 LWT281 | CHANNEL 20 LWT282 | CHANNEL 20 LWT283 | CHANNEL 20 LWT284 | CHANNEL 20 LWT285 | CHANNEL 20 LWT286 | CHANNEL 20 LWT287 | CHANNEL 20 LWT288 | CHANNEL 20 LWT289 | CHANNEL 20 LWT290 | CHANNEL 20 LWT291 | CHANNEL 20 LWT292 | CHANNEL 20 LWT293 | CHANNEL 20 LWT294 | CHANNEL 20 LWT295 | CHANNEL 20 LWT296 | CHANNEL 20 LWT297 | CHANNEL 20 LWT298 | CHANNEL 20 LWT300 | CHANNEL 20 LWT301 | CHANNEL 20 LWT302 | CHANNEL 20 LWT303 | CHANNEL 20 LWT304 | CHANNEL 20 LWT305 | CHANNEL 20 LWT306 | CHANNEL 20 LWT307 | CHANNEL 20 LWT308 | CHANNEL 20 LWT309 | CHANNEL 20 LWT310 | CHANNEL 20 LWT311 | CHANNEL 20 LWT312 | CHANNEL 20 LWT313 | CHANNEL 20 LWT314 | CHANNEL 20 LWT315 | CHANNEL 20 LWT316 | CHANNEL 20 LWT317 | CHANNEL 20 LWT318 | CHANNEL 20 LWT319 | CHANNEL 20 LWT320 | CHANNEL 20 LWT321 | CHANNEL 20 LWT322 | CHANNEL 20 LWT323 | CHANNEL 20 LWT324 | CHANNEL 20 LWT325 | CHANNEL 20 LWT326 | CHANNEL 20 LWT327 | CHANNEL 20 LWT328 | CHANNEL 20 LWT329 | CHANNEL 20 LWT330 | CHANNEL 20 LWT331 | CHANNEL 20 LWT332 | CHANNEL 20 LWT333 | CHANNEL 20 LWT334 | CHANNEL 20 LWT335 | CHANNEL 20 LWT336 | CHANNEL 20 LWT337 | CHANNEL 20 LWT338 | CHANNEL 20 LWT339 | CHANNEL 20 LWT340 | CHANNEL 20 LWT341 | CHANNEL 20 LWT342 | CHANNEL 20 LWT343 | CHANNEL 20 LWT344 | CHANNEL 20 LWT345 | CHANNEL 20 LWT346 | CHANNEL 20 LWT347 | CHANNEL 20 LWT348 | CHANNEL 20 LWT349 | CHANNEL 20 LWT350 | CHANNEL 20 LWT351 | CHANNEL 20 LWT352 | CHANNEL 20 LWT353 | CHANNEL 20 LWT354 | CHANNEL 20 LWT355 | CHANNEL 20 LWT356 | CHANNEL 20 LWT357 | CHANNEL 20 LWT358 | CHANNEL 20 LWT359 | CHANNEL 20 LWT360 | CHANNEL 20 LWT361 | CHANNEL 20 LWT362 | CHANNEL 20 LWT363 | CHANNEL 20 LWT364 | CHANNEL 20 LWT365 | CHANNEL 20 LWT366 | CHANNEL 20 LWT367 | CHANNEL 20 LWT368 | CHANNEL 20 LWT369 | CHANNEL 20 LWT370 | CHANNEL 20 LWT371 | CHANNEL 20 LWT372 | CHANNEL 20 LWT373 | CHANNEL 20 LWT374 | CHANNEL 20 LWT375 | CHANNEL 20 LWT376 | CHANNEL 20 LWT377 | CHANNEL 20 LWT378 | CHANNEL 20 LWT379 | CHANNEL 20 LWT380 | CHANNEL 20 LWT381 | CHANNEL 20 LWT382 | CHANNEL 20 LWT383 | CHANNEL 20 LWT384 | CHANNEL 20 LWT385 | CHANNEL 20 LWT386 | CHANNEL 20 LWT387 | CHANNEL 20 LWT388 | CHANNEL 20 LWT389 | CHANNEL 20 LWT390 | CHANNEL 20 LWT391 | CHANNEL 20 LWT392 | CHANNEL 20 LWT393 | CHANNEL 20 LWT394 | CHANNEL 20 LWT395 | CHANNEL 20 LWT396 | CHANNEL 20 LWT397 | CHANNEL 20 LWT398 | CHANNEL 20 LWT399 | CHANNEL 20 LWT400 | CHANNEL 20 LWT401 | CHANNEL 20 LWT402 | CHANNEL 20 LWT403 | CHANNEL 20 LWT404 | CHANNEL 20 LWT405 | CHANNEL 20 LWT406 | CHANNEL 20 LWT407 | CHANNEL 20 LWT408 | CHANNEL 20 LWT409 | CHANNEL 20 LWT410 | CHANNEL 20 LWT411 | CHANNEL 20 LWT412 | CHANNEL 20 LWT413 | CHANNEL 20 LWT414 | CHANNEL 20 LWT415 | CHANNEL 20 LWT416 | CHANNEL 20 LWT417 | CHANNEL 20 LWT418 | CHANNEL 20 LWT419 | CHANNEL 20 LWT420 | CHANNEL 20 LWT421 | CHANNEL 20 LWT422 | CHANNEL 20 LWT423 | CHANNEL 20 LWT424 | CHANNEL 20 LWT425 | CHANNEL 20 LWT426 | CHANNEL 20 LWT427 | CHANNEL 20 LWT428 | CHANNEL 20 LWT429 | CHANNEL 20 LWT430 | CHANNEL 20 LWT431 | CHANNEL 20 LWT432 | CHANNEL 20 LWT433 | CHANNEL 20 LWT434 | CHANNEL 20 LWT435 | CHANNEL 20 LWT436 | CHANNEL 20 LWT437 | CHANNEL 20 LWT438 | CHANNEL 20 LWT439 | CHANNEL 20 LWT440 | CHANNEL 20 LWT441 | CHANNEL 20 LWT442 | CHANNEL 20 LWT443 | CHANNEL 20 LWT444 | CHANNEL 20 LWT445 | CHANNEL 20 LWT446 | CHANNEL 20 LWT447 | CHANNEL 20 LWT448 | CHANNEL 20 LWT449 | CHANNEL 20 LWT450 | CHANNEL 20 LWT451 | CHANNEL 20 LWT452 | CHANNEL 20 LWT453 | CHANNEL 20 LWT454 | CHANNEL 20 LWT455 | CHANNEL 20 LWT456 | CHANNEL 20 LWT457 | CHANNEL 20 LWT458 | CHANNEL 20 LWT459 | CHANNEL 20 LWT460 | CHANNEL 20 LWT461 | CHANNEL 20 LWT462 | CHANNEL 20 LWT463 | CHANNEL 20 LWT464 | CHANNEL 20 LWT465 | CHANNEL 20 LWT466 | CHANNEL 20 LWT467 | CHANNEL 20 LWT468 | CHANNEL 20 LWT469 | CHANNEL 20 LWT470 | CHANNEL 20 LWT471 | CHANNEL 20 LWT472 | CHANNEL 20 LWT473 | CHANNEL 20 LWT474 | CHANNEL 20 LWT475 | CHANNEL 20 LWT476 | CHANNEL 20 LWT477 | CHANNEL 20 LWT478 | CHANNEL 20 LWT479 | CHANNEL 20 LWT480 | CHANNEL 20 LWT481 | CHANNEL 20 LWT482 | CHANNEL 20 LWT483 | CHANNEL 20 LWT484 | CHANNEL 20 LWT485 | CHANNEL 20 LWT486 | CHANNEL 20 LWT487 | CHANNEL 20 LWT488 | CHANNEL 20 LWT489 | CHANNEL 20 LWT500 | CHANNEL 20 LWT501 | CHANNEL 20 LWT502 | CHANNEL 20 LWT503 | CHANNEL 20 LWT504 | CHANNEL 20 LWT505 | CHANNEL 20 LWT506 | CHANNEL 20 LWT507 | CHANNEL 20 LWT508 | CHANNEL 20 LWT509 | CHANNEL 20 LWT510 | CHANNEL 20 LWT511 | CHANNEL 20 LWT512 | CHANNEL 20 LWT513 | CHANNEL 20 LWT514 | CHANNEL 20 LWT515 | CHANNEL 20 LWT516 | CHANNEL 20 LWT517 | CHANNEL 20 LWT518 | CHANNEL 20 LWT519 | CHANNEL 20 LWT520 | CHANNEL 20 LWT521 | CHANNEL 20 LWT522 | CHANNEL 20 LWT523 | CHANNEL 20 LWT524 | CHANNEL 20 LWT525 | CHANNEL 20 LWT526 | CHANNEL 20 LWT527 | CHANNEL 20 LWT528 | CHANNEL 20 LWT529 | CHANNEL 20 LWT530 | CHANNEL 20 LWT531 | CHANNEL 20 LWT532 | CHANNEL 20 LWT533 | CHANNEL 20 LWT534 | CHANNEL 20 LWT535 | CHANNEL 20 LWT536 | CHANNEL 20 LWT537 | CHANNEL 20 LWT538 | CHANNEL 20 LWT539 | CHANNEL 20 LWT540 | CHANNEL 20 LWT541 | CHANNEL 20 LWT542 | CHANNEL 20 LWT543 | CHANNEL 20 LWT544 | CHANNEL 20 LWT545 | CHANNEL 20 LWT546 | CHANNEL 20 LWT547 | CHANNEL 20 LWT548 | CHANNEL 20 LWT549 | CHANNEL 20 LWT550 | CHANNEL 20 LWT551 | CHANNEL 20 LWT552 | CHANNEL 20 LWT553 | CHANNEL 20 LWT554 | CHANNEL 20 LWT555 | CHANNEL 20 LWT556 | CHANNEL 20 LWT557 | CHANNEL 20 LWT558 | CHANNEL 20 LWT559 | CHANNEL 20 LWT560 | CHANNEL 20 LWT561 | CHANNEL 20 LWT562 | CHANNEL 20 LWT563 | CHANNEL 20 LWT564 | CHANNEL 20 LWT565 | CHANNEL 20 LWT566 | CHANNEL 20 LWT567 | CHANNEL 20 LWT568 | CHANNEL 20 LWT569 | CHANNEL 20 LWT570 | CHANNEL 20 LWT571 | CHANNEL 20 LWT572 | CHANNEL 20 LWT573 | CHANNEL 20 LWT574 | CHANNEL 20 LWT575 | CHANNEL 20 LWT576 | CHANNEL 20 LWT577 | CHANNEL 20 LWT578 | CHANNEL 20 LWT579 | CHANNEL 20 LWT580 | CHANNEL 20 LWT581 | CHANNEL 20 LWT582 | CHANNEL 20 LWT583 | CHANNEL 20 LWT584 | CHANNEL 20 LWT585 | CHANNEL 20 LWT586 | CHANNEL 20 LWT587 | CHANNEL 20 LWT588 | CHANNEL 20 LWT589 | CHANNEL 20 LWT600 |
| CHANNEL 1 L###LE2 | CHAINNEL 2 L###LE3 | CHANNEL 2 L###LE4 | CHANNEL 3 L###LE5 | CHANNEL 4 L###LE6 |
| L###LE7 | SUB L###LE8 | SUB L###LE9 | SUB L###LE10 | SUB L###LE11 |
| TX2P Power ANALOG SIGNAL PROCESSING SYSTEM | CHANNEL 1 CUP C4 LUMET UNI | CHANNEL 2 CUP C4 LUMET UNI | CHANNEL 3 CUP C4 LUMET UNI | CHANNEL 4 CUP C4 LUMET UNI | CHANNEL 5 CUP C4 LUMET UNI | CHANNEL 6 CUP C4 LUMET UNI | CHANNEL 7 CUP C4 LUMET UNI | CHANNEL 8 CUP C4 LUMET UNI | CHANNEL 9 CUP C4 LUMET UNI | CHANNEL 10 CUP C4 LUMET UNI | CHANNEL 11 CUP C4 LUMET UNI | CHANNEL 12 CUP C4 LUMET UNI | CHANNEL 13 CUP C4 LUMET UNI | CHANNEL 14 CUP C4 LUMET UNI | CHANNEL 15 CUP C4 LUMET UNI | CHANNEL 16 CUP C4 LUMET UNI | CHANNEL 17 CUP C4 LUMET UNI | CHANNEL 18 CUP C4 LUMET UNI | CHANNEL 19 CUP C4 LUMET UNI | CHANNEL 20 CUP C4 LUMET UNI | CHANNEL 21 CUP C4 LUMET UNI | CHANNEL 22 CUP C4 LUMET UNI | CHANNEL 23 CUP C4 LUMET UNI | CHANNEL 24 CUP C4 LUMET UNI | CHANNEL 25 CUP C4 LUMET UNI | CHANNEL 26 CUP C4 LUMET UNI | CHANNEL 27 CUP C4 LUMET UNI | CHANNEL 28 CUP C4 LUMET UNI | CHANNEL 29 CUP C4 LUMET UNI | CHANNEL 30 CUP C4 LUMET UNI | CHANNEL 31 CUP C4 LUMET UNI | CHANNEL 32 CUP C4 LUMET UNI | CHANNEL 33 CUP C4 LUMET UNI | CHANNEL 34 CUP C4 LUMET UNI | CHANNEL 35 CUP C4 LUMET UNI | CHANNEL 36 CUP C4 LUMET UNI | CHANNEL 37 CUP C4 LUMET UNI | CHANNEL 38 CUP C4 LUMET UNI | CHANNEL 39 CUP C4 LUMET UNI | CHANNEL 40 CUP C4 LUMET UNI | CHANNEL 41 CUP C4 LUMET UNI | CHANNEL 42 CUP C4 LUMET UNI | CHANNEL 43 CUP C4 LUMET UNI | CHANNEL 44 CUP C4 LUMET UNI | CHANNEL 45 CUP C4 LUMET UNI | CHANNEL 46 CUP C4 LUMET UNI | CHANNEL 47 CUP C4 LUMET UNI | CHANNEL 48 CUP C4 LUMET UNI | CHANNEL 49 CUP C4 LUMET UNI | CHANNEL 50 CUP C4 LUMET UNI | CHANNEL 51 CUP C4 LUMET UNI | CHANNEL 52 CUP C4 LUMET UNI | CHANNEL 53 CUP C4 LUMET UNI | CHANNEL 54 CUP C4 LUMET UNI | CHANNEL 55 CUP C4 LUMET UNI | CHANNEL 56 CUP C4 LUMET UNI | CHANNEL 57 CUP C4 LUMET UNI | CHANNEL 58 CUP C4 LUMET UNI | CHANNEL 59 CUP C4 LUMET UNI | CHANNEL 60 CUP C4 LUMET UNI | CHANNEL 61 CUP C4 LUMET UNI | CHANNEL 62 CUP C4 LUMET UNI | CHANNEL 63 CUP C4 LUMET UNI | CHANNEL 64 CUP C4 LUMET UNI | CHANNEL 65 CUP C4 LUMET UNI | CHANNEL 66 CUP C4 LUMET UNI | CHANNEL 67 CUP C4 LUMET UNI | CHANNEL 68 CUP C4 LUMET UNI | CHANNEL 69 CUP C4 LUMET UNI | CHANNEL 70 CUP C4 LUMET UNI | CHANNEL 71 CUP C4 LUMET UNI | CHANNEL 72 CUP C4 LUMET UNI | CHANNEL 73 CUP C4 LUMET UNI | CHANNEL 74 CUP C4 LUMET UNI | CHANNEL 75 CUP C4 LUMET UNI | CHANNEL 76 CUP C4 LUMET UNI | CHANNEL 77 CUP C4 LUMET UNI | CHANNEL 78 CUP C4 LUMET UNI | CHANNEL 79 CUP C4 LUMET UNI | CHANNEL 80 CUP C4 LUMET UNI | CHANNEL 81 CUP C4 LUMET UNI | CHANNEL 82 CUP C4 LUMET UNI | CHANNEL 83 CUP C4 LUMET UNI | CHANNEL 84 CUP C4 LUMET UNI | CHANNEL 85 CUP C4 LUMET UNI | CHANNEL 86 CUP C4 LUMET UNI | CHANNEL 87 CUP C4 LUMET UNI | CHANNEL 88 CUP C4 LUMET UNI | CHANNEL 89 CUP C4 LUMET UNI | CHANNEL 90 CUP C4 LUMET UNI | CHANNEL 91 CUP C4 LUMET UNI | CHANNEL 92 CUP C4 LUMET UNI | CHANNEL 93 CUP C4 LUMET UNI | CHANNEL 94 CUP C4 LUMET UNI | CHANNEL 95 CUP C4 LUMET UNI | CHANNEL 96 CUP C4 LUMET UNI | CHANNEL 97 CUP C4 LUMET UNI | CHANNEL 98 CUP C4 LUMET UNI | CHANNEL 99 CUP C4 LUMET UNI | CHANNEL 100 CUP C4 LUMET UNI | CHANNEL 101 CUP C4 LUMET UNI | CHANNEL 102 CUP C4 LUMET UNI | CHANNEL 103 CUP C4 LUMET UNI | CHANNEL 104 CUP C4 LUMET UNI | CHANNEL 105 CUP C4 LUMET UNI | CHANNEL 106 CUP C4 LUMET UNI | CHANNEL 107 CUP C4 LUMET UNI | CHANNEL 108 CUP C4 LUMET UNI | CHANNEL 109 CUP C4 LUMET UNI | CHANNEL 110 CUP C4 LUMET UNI | CHANNEL 111 CUP C4 LUMET UNI | CHANNEL 112 CUP C4 LUMET UNI | CHANNEL 113 CUP C4 LUMET UNI | CHANNEL 114 CUP C4 LUMET UNI | CHANNEL 115 CUP C4 LUMET UNI | CHANNEL 116 CUP C4 LUMET UNI | CHANNEL 117 CUP C4 LUMET UNI | CHANNEL 118 CUP C4 LUMET UNI | CHANNEL 119 CUP C4 LUMET UNI | CHANNEL 120 CUP C4 LUMET UNI | CHANNEL 121 CUP C4 LUMET UNI | CHANNEL 122 CUP C4 LUMET UNI | CHANNEL 123 CUP C4 LUMET UNI | CHANNEL 124 CUP C4 LUMET UNI | CHANNEL 125 CUP C4 LUMET UNI | CHANNEL 126 CUP C4 LUMET UNI | CHANNEL 127 CUP C4 LUMET UNI | CHANNEL 128 CUP C4 LUMET UNI | CHANNEL 129 CUP C4 LUMET UNI | CHANNEL 130 CUP C4 LUMET UNI | CHANNEL 131 CUP C4 LUMET UNI | CHANNEL 132 CUP C4 LUMET UNI | CHANNEL 133 CUP C4 LUMET UNI | CHANNEL 134 CUP C4 LUMET UNI | CHANNEL 135 CUP C4 LUMET UNI | CHANNEL 136 CUP C4 LUMET UNI | CHANNEL 137 CUP C4 LUMET UNI | CHANNEL 138 CUP C4 LUMET UNI | CHANNEL 139 CUP C4 LUMET UNI | CHANNEL 140 CUP C4 LUMET UNI | CHANNEL 141 CUP C4 LUMET UNI | CHANNEL 142 CUP C4 LUMET UNI | CHANNEL 143 CUP C4 LUMET UNI | CHANNEL 144 CUP C4 LUMET UNI | CHANNEL 145 CUP C4 LUMET UNI | CHANNEL 146 CUP C4 LUMET UNI | CHANNEL 147 CUP C4 LUMET UNI | CHANNEL 148 CUP C4 LUMET UNI | CHANNEL 149 CUP C4 LUMET UNI | CHANNEL 150 CUP C4 LUMET UNI | CHANNEL 151 CUP C4 LUMET UNI | CHANNEL 152 CUP C4 LUMET UNI | CHANNEL 153 CUP C4 LUMET UNI | CHANNEL 154 CUP C4 LUMET UNI | CHANNEL 155 CUP C4 LUMET UNI | CHANNEL 156 CUP C4 LUMET UNI | CHANNEL 157 CUP C4 LUMET UNI | CHANNEL 158 CUP C4 LUMET UNI | CHANNEL 159 CUP C4 LUMET UNI | CHANNEL 160 CUP C4 LUMET UNI | CHANNEL 161 CUP C4 LUMET UNI | CHANNEL 162 CUP C4 LUMET UNI | CHANNEL 163 CUP C4 LUMET UNI | CHANNEL 164 CUP C4 LUMET UNI | CHANNEL 165 CUP C4 LUMET UNI | CHANNEL 166 CUP C4 LUMET UNI | CHANNEL 167 CUP C4 LUMET UNI | CHANNEL 168 CUP C4 LUMET UNI | CHANNEL 169 CUP C4 LUMET UNI | CHANNEL 170 CUP C4 LUMET UNI | CHANNEL 171 CUP C4 LUMET UNI | CHANNEL 172 CUP C4 LUMET UNI | CHANNEL 173 CUP C4 LUMET UNI | CHANNEL 174 CUP C4 LUMET UNI | CHANNEL 175 CUP C4 LUMET UNI | CHANNEL 176 CUP C4 LUMET UNI | CHANNEL 177 CUP C4 LUMET UNI | CHANNEL 178 CUP C4 LUMET UNI | CHANNEL 179 CUP C4 LUMET UNI | CHANNEL 180 CUP C4 LUMET UNI | CHANNEL 181 CUP C4 LUMET UNI | CHANNEL 182 CUP C4 LUMET UNI | CHANNEL 183 CUP C4 LUMET UNI | CHANNEL 184 CUP C4 LUMET UNI | CHANNEL 185 CUP C4 LUMET UNI | CHANNEL 186 CUP C4 LUMET UNI | CHANNEL 187 CUP C4 LUMET UNI | CHANNEL 188 CUP C4 LUMET UNI | CHANNEL 189 CUP C4 LUMET UNI | CHANNEL 190 CUP C4 LUMET UNI | CHANNEL 191 CUP C4 LUMET UNI | CHANNEL 192 CUP C4 LUMET UNI | CHANNEL 193 CUP C4 LUMET UNI | CHANNEL 194 CUP C4 LUMET UNI | CHANNEL 195 CUP C4 LUMET UNI | CHANNEL 196 CUP C4 LUMET UNI | CHANNEL 197 CUP C4 LUMET UNI | CHANNEL 198 CUP C4 LUMET UNI | CHANNEL 199 CUP C4 LUMET UNI | CHANNEL 200 CUP C4 LUMET UNI | CHANNEL 201 CUP C4 LUMET UNI | CHANNEL 202 CUP C4 LUMET UNI | CHANNEL 203 CUP C4 LUMET UNI | CHANNEL 204 CUP C4 LUMET UNI | CHANNEL 205 CUP C4 LUMET UNI | CHANNEL 206 CUP C4 LUMET UNI | CHANNEL 207 CUP C4 LUMET UNI | CHANNEL 208 CUP C4 LUMET UNI | CHANNEL 209 CUP C4 LUMET UNI | CHANNEL 210 CUP C4 LUMET UNI | CHANNEL 211 CUP C4 LUMET UNI | CHANNEL 212 CUP C4 LUMET UNI | CHANNEL 213 CUP C4 LUMET UNI | CHANNEL 214 CUP C4 LUMET UNI | CHANNEL 215 CUP C4 LUMET UNI | CHANNEL 216 CUP C4 LUMET UNI | CHANNEL 217 CUP C4 LUMET UNI | CHANNEL 218 CUP C4 LUMET UNI | CHANNEL 219 CUP C4 LUMET UNI | CHANNEL 220 CUP C4 LUMET UNI | CHANNEL 221 CUP C4 LUMET UNI | CHANNEL 222 CUP C4 LUMET UNI | CHANNEL 223 CUP C4 LUMET UNI | CHANNEL 224 CUP C4 LUMET UNI | CHANNEL 225 CUP C4 LUMET UNI | CHANNEL 226 CUP C4 LUMET UNI | CHANNEL 227 CUP C4 LUMET UNI | CHANNEL 228 CUP C4 LUMET UNI | CHANNEL 229 CUP C4 LUMET UNI | CHANNEL 230 CUP C4 LUMET UNI | CHANNEL 231 CUP C4 LUMET UNI | CHANNEL 232 CUP C4 LUMET UNI | CHANNEL 233 CUP C4 LUMET UNI | CHANNEL 234 CUP C4 LUMET UNI | CHANNEL 235 CUP C4 LUMET UNI | CHANNEL 236 CUP C4 LUMET UNI | CHANNEL 237 CUP C4 LUMET UNI | CHANNEL 238 CUP C4 LUMET UNI | CHANNEL 239 CUP C4 LUMET UNI | CHANNEL 240 CUP C4 LUMET UNI | CHANNEL 241 CUP C4 LUMET UNI | CHANNEL 242 CUP C4 LUMET UNI | CHANNEL 243 CUP C4 LUMET UNI | CHANNEL 244 CUP C4 LUMET UNI | CHANNEL 245 CUP C4 LUMET UNI | CHANNEL 246 CUP C4 LUMET UNI | CHANNEL 247 CUP C4 LUMET UNI | CHANNEL 248 CUP C4 LUMET UNI | CHANNEL 249 CUP C4 LUMET UNI | CHANNEL 250 CUP C4 LUMET UNI | CHANNEL 251 CUP C4 LUMET UNI | CHANNEL 252 CUP C4 LUMET UNI | CHANNEL 253 CUP C4 LUMET UNI | CHANNEL 254 CUP C4 LUMET UNI | CHANNEL 255 CUP C4 LUMET UNI | CHANNEL 256 CUP C4 LUMET UNI | CHANNEL 257 CUP C4 LUMET UNI | CHANNEL 258 CUP C4 LUMET UNI | CHANNEL 259 CUP C4 LUMET UNI | CHANNEL 260 CUP C4 LUMET UNI | CHANNEL 261 CUP C4 LUMET UNI | CHANNEL 262 CUP C4 LUMET UNI | CHANNEL 263 CUP C4 LUMET UNI | CHANNEL 264 CUP C4 LUMET UNI | CHANNEL 265 CUP C4 LUMET UNI | CHANNEL 266 CUP C4 LUMET UNI | CHANNEL 267 CUP C4 LUMET UNI | CHANNEL 268 CUP C4 LUMET UNI | CHANNEL 269 CUP C4 LUMET UNI | CHANNEL 270 CUP C4 LUMET UNI | CHANNEL 271 CUP C4 LUMET UNI | CHANNEL 272 CUP C4 LUMET UNI | CHANNEL 273 CUP C4 LUMET UNI | CHANNEL 274 CUP C4 LUMET UNI | CHANNEL 275 CUP C4 LUMET UNI | CHANNEL 276 CUP C4 LUMET UNI | CHANNEL 277 CUP C4 LUMET UNI | CHANNEL 278 CUP C4 LUMET UNI | CHANNEL 279 CUP C4 LUMET UNI | CHANNEL 280 CUP C4 LUMET UNI | CHANNEL 281 CUP C4 LUMET UNI | CHANNEL 282 CUP C4 LUMET UNI | CHANNEL 283 CUP C4 LUMET UNI | CHANNEL 284 CUP C4 LUMET UNI | CHANNEL 285 CUP C4 LUMET UNI | CHANNEL 286 CUP C4 LUMET UNI | CHANNEL 287 CUP C4 LUMET UNI | CHANNEL 288 CUP C4 LUMET UNI | CHANNEL 289 CUP C4 LUMET UNI | CHANNEL 290 CUP C4 LUMET UNI | CHANNEL 291 CUP C4 LUMET UNI | CHANNEL 292 CUP C4 LUMET UNI | CHANNEL 293 CUP C4 LUMET UNI | CHANNEL 294 CUP C4 LUMET UNI | CHANNEL 295 CUP C4 LUMET UNI | CHANNEL 296 CUP C4 LUMET UNI | CHANNEL 297 CUP C4 LUMET UNI | CHANNEL 298 CUP C4 LUMET UNI | CHANNEL 299 CUP C4 LUMET UNI | CHANNEL 300 CUP C4 LUMET UNI | CHANNEL 301 CUP C4 LUMET UNI | CHANNEL 302 CUP C4 LUMET UNI | CHANNEL 303 CUP C4 LUMET UNI | CHANNEL 304 CUP C4 LUMET UNI | CHANNEL 305 CUP C4 LUMET UNI | CHANNEL 306 CUP C4 LUMET UNI | CHANNEL 307 CUP C4 LUMET UNI | CHANNEL 308 CUP C4 LUMET UNI | CHANNEL 309 CUP C4 LUMET UNI | CHANNEL 310 CUP C4 LUMET UNI | CHANNEL 311 CUP C4 LUMET UNI | CHANNEL 312 CUP C4 LUMET UNI | CHANNEL 313 CUP C4 LUMET UNI | CHANNEL 314 CUP C4 LUMET UNI | CHANNEL 315 CUP C4 LUMET UNI | CHANNEL 316 CUP C4 LUMET UNI | CHANNEL 317 CUP C4 LUMET UNI | CHANNEL 318 CUP C4 LUMET UNI | CHANNEL 319 CUP C4 LUMET UNI | CHANNEL 320 CUP C4 LUMET UNI | CHANNEL 321 CUP C4 LUMET UNI | CHANNEL 322 CUP C4 LUMET UNI | CHANNEL 323 CUP C4 LUMET UNI | CHANNEL 324 CUP C4 LUMET UNI | CHANNEL 325 CUP C4 LUMET UNI | CHANNEL 326 CUP C4 LUMET UNI | CHANNEL 327 CUP C4 LUMET UNI | CHANNEL 328 CUP C4 LUMET UNI | CHANNEL 329 CUP C4 LUMET UNI | CHANNEL 330 CUP C4 LUMET UNI | CHANNEL 331 CUP C4 LUMET UNI | CHANNEL 332 CUP C4 LUMET UNI | CHANNEL 333 CUP C4 LUMET UNI | CHANNEL 334 CUP C4 LUMET UNI | CHANNEL 335 CUP C4 LUMET UNI | CHANNEL 336 CUP C4 LUMET UNI | CHANNEL 337 CUP C4 LUMET UNI | CHANNEL 338 CUP C4 LUMET UNI | CHANNEL 339 CUP C4 LUMET UNI | CHANNEL 340 CUP C4 LUMET UNI | CHANNEL 341 CUP C4 LUMET UNI | CHANNEL 342 CUP C4 LUMET UNI | CHANNEL 343 CUP C4 LUMET UNI | CHANNEL 344 CUP C4 LUMET UNI | CHANNEL 345 CUP C4 LUMET UNI | CHANNEL 346 CUP C4 LUMET UNI | CHANNEL 347 CUP C4 LUMET UNI | CHANNEL 348 CUP C4 LUMET UNI | CHANNEL 349 CUP C4 LUMET UNI | CHANNEL 350 CUP C4 LUMET UNI | CHANNEL 351 CUP C4 LUMET UNI | CHANNEL 352 CUP C4 LUMET UNI | CHANNEL 353 CUP C4 LUMET UNI | CHANNEL 354 CUP C4 LUMET UNI | CHANNEL 355 CUP C4 LUMET UNI | CHANNEL 356 CUP C4 LUMET UNI | CHANNEL 357 CUP C4 LUMET UNI | CHANNEL 358 CUP C4 LUMET UNI | CHANNEL 359 CUP C4 LUMET UNI | CHANNEL 360 CUP C4 LUMET UNI | CHANNEL 361 CUP C4 LUMET UNI | CHANNEL 362 CUP C4 LUMET UNI | CHANNEL 363 CUP C4 LUMET UNI | CHANNEL 364 CUP C4 LUMET UNI | CHANNEL 365 CUP C4 LUMET UNI | CHANNEL 366 CUP C4 LUMET UNI | CHANNEL 367 CUP C4 LUMET UNI | CHANNEL 368 CUP C4 LUMET UNI | CHANNEL 369 CUP C4 LUMET UNI | CHANNEL 370 CUP C4 LUMET UNI | CHANNEL 371 CUP C4 LUMET UNI | CHANNEL 372 CUP C4 LUMET UNI | CHANNEL 373 CUP C4 LUMET UNI | CHANNEL 374 CUP C4 LUMET UNI | CHANNEL 375 CUP C4 LUMET UNI | CHANNEL 376 CUP C4 LUMET UNI | CHANNEL 377 CUP C4 LUMET UNI | CHANNEL 378 CUP C4 LUMET UNI | CHANNEL 379 CUP C4 LUMET UNI | CHANNEL 380 CUP C4 LUMET UNI | CHANNEL 381 CUP C4 LUMET UNI | CHANNEL 382 CUP C4 LUMET UNI | CHANNEL 383 CUP C4 LUMET UNI | CHANNEL 384 CUP C4 LUMET UNI | CHANNEL 385 CUP C4 LUMET UNI | CHANNEL 386 CUP C4 LUMET UNI | CHANNEL 387 CUP C4 LUMET UNI | CHANNEL 388 CUP C4 LUMET UNI | CHANNEL 389 CUP C4 LUMET UNI | CHANNEL 390 CUP C4 LUMET UNI | CHANNEL 391 CUP C4 LUMET UNI | CHANNEL 392 CUP C4 LUMET UNI | CHANNEL 393 CUP C4 LUMET UNI | CHANNEL 394 CUP C4 LUMET UNI | CHANNEL 395 CUP C4 LUMET UNI | CHANNEL 396 CUP C4 LUMET UNI | CHANNEL 397 CUP C4 LUMET UNI | CHANNEL 398 CUP C4 LUMET UNI | CHANNEL 399 CUP C4 LUMET UNI | CHANNEL 400 CUP C4 LUMET UNI | CHANNEL 401 CUP C4 LUMET UNI | CHANNEL 402 CUP C4 LUMET UNI | CHANNEL 403 CUP C4 LUMET UNI | CHANNEL 404 CUP C4 LUMET UNI | CHANNEL 405 CUP C4 LUMET UNI | CHANNEL 406 CUP C4 LUMET UNI | CHANNEL 407 CUP C4 LUMET UNI | CHANNEL 408 CUP C4 LUMET UNI | CHANNEL 409 CUP C4 LUMET UNI | CHANNEL 410 CUP C4 LUMET UNI | CHANNEL 411 CUP C4 LUMET UNI | CHANNEL 412 CUP C4 LUMET UNI | CHANNEL 413 CUP C4 LUMET UNI | CHANNEL 414 CUP C4 LUMET UNI | CHANNEL 415 CUP C4 LUMET UNI | CHANNEL 416 CUP C4 LUMET UNI | CHANNEL 417 CUP C4 LUMET UNI | CHANNEL 418 CUP C4 LUMET UNI | CHANNEL 419 CUP C4 LUMET UNI | CHANNEL 420 CUP C4 LUMET UNI | CHANNEL 421 CUP C4 LUMET UNI | CHANNEL 422 CUP C4 LUMET UNI | CHANNEL 423 CUP C4 LUMET UNI | CHANNEL 424 CUP C4 LUMET UNI | CHANNEL 425 CUP C4 LUMET UNI | CHANNEL 426 CUP C4 LUMET UNI | CHANNEL 427 CUP C4 LUMET UNI | CHANNEL 428 CUP C4 LUMET UNI | CHANNEL 429 CUP C4 LUMET UNI | CHANNEL 430 CUP C4 LUMET UNI | CHANNEL 431 CUP C4 LUMET UNI | CHANNEL 432 CUP C4 LUMET UNI | CHANNEL 433 CUP C4 LUMET UNI | CHANNEL 434 CUP C4 LUMET UNI | CHANNEL 435 CUP C4 LUMET UNI | CHANNEL 436 CUP C4 LUMET UNI | CHANNEL 437 CUP C4 LUMET UNI | CHANNEL 438 CUP C4 LUMET UNI | CHANNEL 439 CUP C4 LUMET UNI | CHANNEL 440 CUP C4 LUMET UNI | CHANNEL 441 CUP C4 LUMET UNI | CHANNEL 442 CUP C4 LUMET UNI | CHANNEL 443 CUP C4 LUMET UNI | CHANNEL 444 CUP C4 LUMET UNI | CHANNEL 445 CUP C4 LUMET UNI | CHANNEL 446 CUP C4 LUMET UNI | CHANNEL 447 CUP C4 LUMET UNI | CHANNEL 448 CUP C4 LUMET UNI | CHANNEL 449 CUP C4 LUMET UNI | CHANNEL 450 CUP C4 LUMET UNI | CHANNEL 451 CUP C4 LUMET UNI | CHANNEL 452 CUP C4 LUMET UNI | CHANNEL 453 CUP C4 LUMET UNI | CHANNEL 454 CUP C4 LUMET UNI | CHANNEL 455 CUP C4 LUMET UNI | CHANNEL 456 CUP C4 LUMET UNI | CHANNEL 457 CUP C4 LUMET UNI | CHANNEL 458 CUP C4 LUMET UNI | CHANNEL 459 CUP C4 LUMET UNI | CHANNEL 460 CUP C4 LUMET UNI | CHANNEL 461 CUP C4 LUMET UNI | CHANNEL 462 CUP C4 LUMET UNI | CHANNEL 463 CUP C4 LUMET UNI | CHANNEL 464 CUP C4 LUMET UNI | CHANNEL 465 CUP C4 LUMET UNI | CHANNEL 466 CUP C4 LUMET UNI | CHANNEL 467 CUP C4 LUMET UNI | CHANNEL 468 CUP C4 LUMET UNI | CHANNEL 469 CUP C4 LUMET UNI | CHANNEL 470 CUP C4 LUMET UNI | CHANNEL 471 CUP C4 LUMET UNI | CHANNEL 472 CUP C4 LUMET UNI | CHANNEL 473 CUP C4 LUMET UNI | CHANNEL 474 CUP C4 LUMET |
| CHANNEL 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LCP | CIS | SWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LWAT | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | LwB | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw9 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw7 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw5 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw4 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw3 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | LW2 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | LW10 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw6 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw8 | Lw |
Les processeurs de la série TX sont essentiels à tout système de haut-parleur de la même série. Les haut-parleurs de la série TX ne devraient pas être utilisés sans processeur correspondant. Il y a un processeur différent pour chacun des cabinets pleine bande de la ligne TX. Les TX3P, TX4P et TX8P fournissant aussi le traitement nécessaire pour ajouter des subwoofers au système.
Les processeurs exécutent plusieurs fonctions: filtre séparateur, égalisation, calibration, rejet de bourdonnement et protection d'haut-parleur. Le filtre séparateur sépare le signal d'entrée en bandes différentes de fréquences pour chaque haut-parleur (ex. Haute, Moyenne, Basse et Sub pour TX8). L'égalisation ajuste la courbe de réponse de fréquence. La calibration ajuste, pour des amplificateurs différents, le niveau de façon à maintenir une réponse propre indépendante du gain d'amplificateur. La protection assure que les haut-parleurs ne soient pas conduits au-delà de leurs limites. Le rejet de bourdonnement est fourni par les entrées équilibrées et par la caractéristique de télé-référence de l'étage de sortie lorsqu'utilisé avec des amplificateurs déséquilibrés.
1. Bouton de calibration
C'est le contrôle le plus important du processeur. Il ajuste, pour des amplificateurs différents, le niveau de façon àer une réponse propre indépendante du gain d'amplificateur. Cela permet une approche fiable pour apparier des amplificateurs avec un système de haut-parleur TX. Veuillez S. V. P. vous référer à la section "amplificateur de puissance recommandé" pour l'information nécessaire qui vous permettra de déterminer quels amplificateurs de puissance utiliser pour chacun des systèmes de haut-parleur TX. Le processeur ajustera le gain d'entrée au niveau requis si un amplificateur plus puissant que nécessaire est employé avec le système.
Une fois le système branché et mis en marche, appuyez deux fois (rapidement) sur le bouton de calibration. Le processeur enverra alors des tonalités à chaque amplificateur et ajustera le gain dans le processeur au niveau approprié pour l'amplificateur utilisé. Cela peut être fait avec ou sans haut-parleurs branchés au système. La routine de calibration est aussi un bon essai pour l'ensemble du système. Écoutez pour entendre des tonalités claires pour chacun des haut-parleurs durant l'essai. Il y a un bouton de calibration individuel à chaque canal d'entrée.
| CHANNEL 1 | H1 | MID | CHANNEL 2 | H1 | MID | CHANNEL 2 | |||
| CLIP | CAL | 3WAY | 4WAY | CLIP | CAL | 3WAY | 4WAY | CLIP | CAL |
| -0.6dB | CAL | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB |
| -0.6dB | CAL | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB | -0.6dB |
Si le processeur n'est pas capable de calibrer correctement, les lumières de limite et les lumières de muet pour chaque bande en erreur clignoteront avec la lumière de calibration. Plusieurs causes peuvent être à l'origine de l'échec à calibrer : une erreur de branchement, pas assez de gain d'amplificateur, contrôles de gain d'amplificateur qui ne sont pas réglés au maximum ou amplificateurs qui n'ont pas été mis en marche. Si une bande ne calibre pas correctement, le processeur réglera le gain à un niveau utilisable mais bas. Les lumières clignotantes peuvent être éteintes en appuyant une fois sur le bouton de calibration. Si il y a une
erreur, la lumière de calibration cessera de clignoter mais restera toutefois allumée. La routine de calibration essaiera toujours de calibrer une sortie de subwoofer mais n'indiquera pas d'erreurs de calibration de subwoofer si le mode est réglé pour operation sans subwoofer.
Pour réaliser une calibration par défaut, appuyez et tenez le bouton de calibration lors de la mise en marche du processeur. Vous obtenez de cette façon une calibration approximative. La calibration par défaut ne devrait être employée que lorsque la routine de calibration régulière a échoué et qu'il n'y a pas assez de temps pour localiser le problème. L'emploi de la calibration par défaut peut donc rendre le système vulnérable à des endommagements possibles.
| CHANNEL 1 CLIP CAL 3WAY 4-WAY O O O O O O -50dB CARRIER MODE | H1 L W11J LIMIT LO L W11J LIMIT SUB L W11J LIMIT -50dB CARRIER MODE | M ID L W11J LIMIT SUB L W11J LIMIT L W11J LIMIT -50dB CARRIER MODE | O CHANNEL 2 CLIP CAL 3-WAY 4-WAY O O O O O O -50dB CARRIER MODE | H1 L W11J LIMIT LO L W11J LIMIT SUB L W11J LIMIT -50dB CARRIER MODE | M ID L W11J LIMIT SUB L W11J LIMIT L W11J LIMIT -50dB CARRIER MODE |
ATTENTION: Les haut-parleurs peuvent être endommagés si le processeur est calibré pour un amplificateur autre que celui utilisé et que cet amplificateur est plus puissant ou sa sensibilité d'entrée est plus grande.
LORSQU'UN AMPLIFICATEUR DIFFERENT EST UTILISE, IL EST NECESSAIRE DE REFAIRE LA CALIBRATION DU SYSTEME.
2. Bouton de coupure du son
Chaque bande de fréquence de chaque canal peut être rendue silencieuse avec le bouton de coupure du son correspondant. En plus de permettre de vérifier le système, les boutons de coupure du son ont pour fonction d'aider à repérer les problèmes de système.
3. Le mode TX9S
Les processeurs pour TX3, TX4 et TX8 sont dotés d'un commutateur interne qui permet le réglage en mode d'opération avec TX9S. Pour accéder à ce commutateur, vous devez d'abord enlever le couvercle. Une DEL rouge sur le panneau arrière du processeur confirme si le mode d'opération est réglé pour utilisation avec TX8S ou TX9S.
4. Bouton de mode
Il y a deux modes d'opération : avec un subwoofer et sans subwoofer. Le système TX8 fonctionne à 4-voies avec un subwoofer et à 3-voies sans subwoofer. Les systèmes TX3 et TX4 fonctionnent à 2-voies sans subwoofer et à 3-voies avec un subwoofer. Le processeur TX2P ne permet pas l'utilisation de subwoofer et n'est donc pas disposé d'un commutateur de mode.
5. Clignotants indicateur 3-voies et 4-voies (TX8P)
Ceux-ci indiquent le mode actuel du processeur. Le mode 4-voies est destiné à l'emploi avec subwoofer. Le mode 3-voies pour l'emploi sans subwoofer. Cela change l'égalisation et la courbe d'atténuation des basses fréquences de la sortie B.F. La sortie SUB demeure active dans les deux modes.
6. Clignotants indicateur 2-voies et 3-voies (TX3P, TX4P)
Ceux-ci indiquent le mode actuel du processeur. Le mode 3-voies est destiné à l'emploi avec subwoofer. Le mode 2-voies pour l'emploi sans subwoofer. Cela change l'égalisation et la courbe d'atténuation des basses fréquences de la sortie B.F. La sortie SUB demeure active dans les deux modes.
7. Contrôles d'équilibrage
Les contrôles d’équilibrage permettent à l’utilisateur de faire des ajustements fins au gain des filtres séparateurs pour chaque bande. Le subwoofer peut être ajusté + / - 6 dB tandis que les autres bandes peuvent être ajustées + / - 3 dB.
8. Indicateur d'alimentation
Cette lumière indique que l'unité reçoit l'alimentation CA nécessaire au fonctionnement.
9. Indicateur d'écritage
Cette lumière indique que le niveau du signal d'entrée est trop élevé, il y a pris 6 dB d'extension dynamique au niveau indiqué.
10. Clignotants d'activité
Cette lumière indique qu'il y a un signal de - 30 dBV ou plus sur l'entrée (TX3P, TX4P, TX8P).
11. Indicateur de limiteur
Ces lumières indiquent que les limiteurs sont actifs. Elles indiquent même la somme la plus légère d'activité du limiter. Elles s'illuminent donc tout et ont une diffusion lente.
12. Clignotants muets
Ces clignotants indiquent que la bande de fréquence est rendue silencieuse.

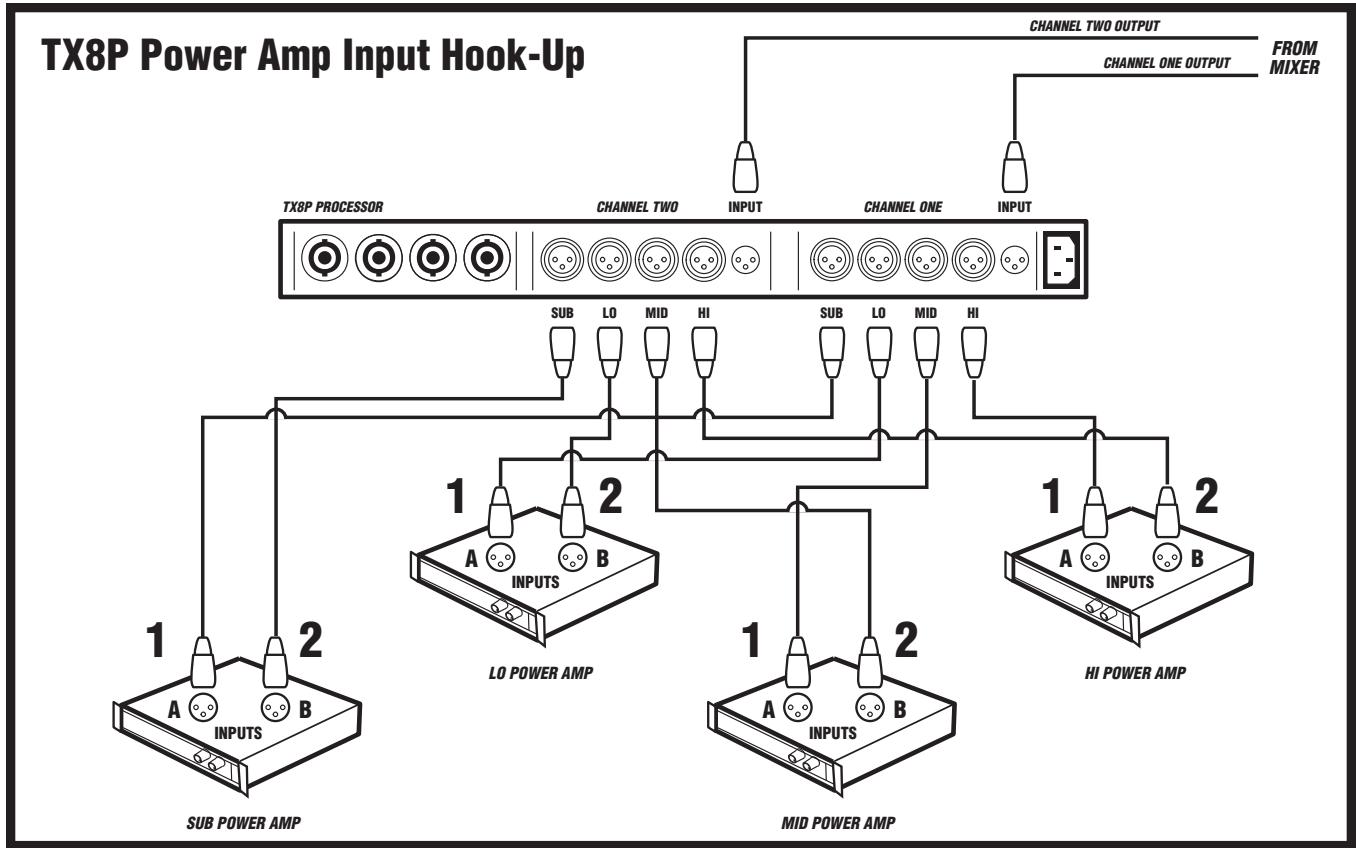

13. Raccordements
Référez-vous aux diagrammes à la fin du manuel.
14. Entrées
Les entrées sont reliées à la source de signal, normalement le dernier appareil dans la chaîne traitant le signal ou la sortie du mixeur. Le conducteur amenant le signal au processeur étant habituellement long, il est important que l'appareil qui fournit le signal au processeur soit équipé de sortie basse impédance, préférentiellement équilibrées. Si l'appareil de source est déséquilibré, la tige 3 à la source doit être raccordée à la masse.
15. Sorties
Les processeurs devraient normalement être dans le même rack que les amplificateurs. Les câbles aux amplificateurs seront donc des câbles courts. Le système est destiné à l'utilisation d'un amplificateur stéréo pour la même bande de fréquences de 2 cabinets, ce n'est toutefois pas essentiel.
16. Raccordements de détection
Ces câbles de détention permettent au processeur de contrôler le niveau de sortie des amplificateurs. Chaque câble de détention porte la même bande de fréquences pour 2 enceintes acoustiques. Par exemple, un câble porterait le signal d'un amplificateur stéréo amenant le signal à deux haut-parleurs haute fréquence. Si l'amplificateur est muni de sorties pour câbles Speakon™ en mode stéréo / en pont, cette sortie devrait être reliée directement de l'amplificateur au processeur.
17. Réponse modifié (TX2P/TX5P)
À la recommandation des utilisateurs de modèle TX2P, les processeurs manufactured après 07/98 ont une réponse de fréquence qui produit un "dip" de -6.5dB à 750Hz et de -4.5dB à 250 Hz. Ce changement peut être défi en tournant les potentiomètres internes (Rt1a, b, c, et d) en tournant les pleine direction d'horloge.
Le TX5P est équipé d'un filtre de coupure à fréquence variable. Pour aider à éliminer la résonance, ce contrôle est pré-réglé à l'usine à 120Hz, -6dB. Utilisez les potentiomètres internes (TR1a, b, c & d) pour arrondir le son. Pour ce faire, réglez les potentiomètres au maximum (en tournant vers la droite).
Pour accéder aux potentiomètres, il est nécessaire d'ouvrir le couvercle.
AMPLIFICATEUR DE PUISSANCE RECOMMANDÉ
| SYSTÉME | AIGUES | MEDIANES | BASSES | SUB |
| TX8 | AP2020 ou Equivalent (en mode 4 ohms) | AP2020 ou Equivalent (en mode 4 ohms) | AP4040 ou Equivalent | * Avec TX8S utilisez AP4020 ou Equivalent (en pont)) |
| TX4 | AP2020 ou Equivalent (en mode 4 ohms) | N/A | AP4040 ou Equivalent | AP4020 ou Equivalent (en pont) |
| TX3 | AP2020 ou Equivalent (en mode 4 ohms) | N/A | AP2020 ou Equivalent (en mode 4 ohms) | AP4020 ou Equivalent (en pont) |
| TX2 | AP800 ou Equivalent | N/A | AP2020 ou Equivalent (en mode 4 Ohms) | N/A |
| TX5 | AP2020 ou Equivalent | N/A | AP4040 ou Equivalent (en mode 4 ohms) | N/A |
*Note: Le cabinet TX8 peut être utilisé avec TX8S ou TX9S. TX8S offre son plein rendement avec 1800 Watts alors que le TX9S avec 2400 Watts. La puissance minimum recommendé est 1200Watts.
Supplément
Un manuel de l'utilisateur qui couvre l'organisation d'un ensemble audio est inclu avec les processeurs TX. Le but de ce supplément est de fournir de l'information additionnelle à l'utilisateur qui utilise un système TX pour la première fois. Nous réalisons aussi que ce n'est pas tout le monde qui a l'habitude d'opérer des systèmes audio activement traités à 2, 3 et 4 voies. Nous désirons vous aider à partir du bon pied. Quand vous aurez maîtrisé les procédures d'initialisation, vous verrez que votre système TX est facile à utiliser. Vous êtes en charge du mixage, le système TX est en charge du son.
Le professeur - générale:
Certains éléments sont communs à tout système audio élaboré. Ces éléments incluent : (1) filtre de coupure électronique, (2) égaliseurs graphique/paramétrique et (3) compresseurs/limiteurs qui servent à améliorer le rendement du système. Le processeur TX contient en fait tous ces éléments mais avec une différence importante. Contrairement aux systèmes assemblés avec diverses unités, les processeurs TX ont été conjointement conçus avec les enceintes pour offrir une performance absolue. Par conséquent, il n'est pas recommandé d'utiliser d'autres processeurs. Par exemple, si vous utilisez les enceintes TX3, utilisez le processeur TX3P. Avec les enceintes TX4, le TX4P, etc... Le traitement pour subwoofer est inclus avec tous les processeurs à l'exception du TX2P. Un commutateur pour subwoofer type bouton-poussoir vous permet de sélectionner le traitement requis pour l'utilisation des subs TX8S ou TX9S. Lorsqu'en position TX9S, une petite DEL rouge, visible à partir d'un petit trou situé au panneau arrière, s'illumine. Lorsqu'en position TX9S, la DEL est illuminée.
En plus des éléments mentionnés ci-dessus, votre unité de traitement TX est dotée d'une caractéristique spéciale de détection de gain qui travaille en collaboration avec un circuit de calibration pré-programmé. Lors de la calibration, les câbles qui sont branchés à partir des sorties d'amplificateur de puissance jusqu'aux entrées "sense" du processeur permettent d'identifier à quel niveau le système interne d'autoréglage doit ajuster le gain d'entrée. Le système fonctionne comme un contrôle de niveau automatique d'amplificateur. Il est donc important que les contrôles réels de volume sur vos amplificateurs soient réglés au maximum. Après avoir complété avec succès la calibration, le processeur se rappellera de tous ses "auto ajustements" internes et il ne sera pas nécessaire de répéter les procédures de calibration à moins que vous ne changiez d'amplificateur de puissance. Lorsque vous remplacez un des amplificateurs, répétez les procédures de calibration.
Amplificateurs:
Dans le manuel de l'utilisateur TX, nous suggérons certains amplificateurs AUDIOOPRO. Vous pouvez en utiliser d'autres mais rappelez-vous qu'afin d'obtenir le maximum de votre système, les amplificateurs devraient être capables de produire les puissances de sortie ci-dessous;
| Model# | Composantes | Required Power per Channel |
| TX8 | Aiguë (2 pouces) | 300 Watts @ 8 ohms |
| Mid (8 pouces) | 300 Watts @ 8 ohms | |
| Basse (2x15 pouces) | 1200 Watts @ 4 ohms | |
| TX4 | Aiguë (2 pouces) | 300Watts @ 8 ohms |
| Basse (15 pouces) | 600 Watts @ 8 ohms | |
| TX3 | Aiguë (2 pouces) | 300 Watts @ 8 ohms |
| Basse (12 pouces) | 300 Watts @ 8 ohms | |
| TX2M | Aiguë (2 pouces) | 200 Watts @ 8 ohms |
| Basse (12 pouces) | 300 Watts @ 8 ohms | |
| TX5M | Aiguë (2 pouces) | 300Watts @ 8 ohms |
| Basse (15 pouces) | 600 Watts @ 8 ohms | |
| TX9S/9S | Basse (2x18 pouces) | 1800 à 2400 Watts @ 4 ohms (mono, en pont) |
Si la puissance des amplificateurs est plus grande, le processeur détectera le niveau de sortie de l'amplificateur durant la calibration et ajustera simplement le niveau du signal d'entrée de façon à prévenir les dommages causés aux haut-parleurs. De plus, si un ou plusieurs amplificateurs produit moins de puissance que celle recommandée, la DEL "CALIBRATE ERROR" scintillera avec toutes les autres DEL de ce canal de fréquence. Il est préférable d'utiliser les puissances recommandées, toutefois, si la puissance est légèrement moindre que la puissance idéale, le processeur ajustera simplement le gain à un niveau plus élevé. Portez attention à l'écrêtage au niveau de l'amplificateur dans de telles circonstances. Encore une fois, assurez-vous de régler les contrôles de niveau au maximum sur chacun des amplificateurs.
Un autre scénario possible : si les branchements de gauche et droite sont mélangés, la calibration ne fonctionnera pas. Si cela se produit, vérifie vos câblages de niveau ligne et aussi celui de niveau haut-parleur. Assurez-vous de bien respecter les divers branchements de gauche et droite à chaque connexion à partir du mixeur, jusqu'au processeur TX, à l'amplificateur de puissance et ensuite aux haut-parleurs.
Cables pour haut-parleur yorkville et types de connexions:
Yorkville offre une gamme complète de câbles pour haut-parleur de calibre 14 en plus des câbles de calibre 20 dotés de connecteurs speakon à une extrémité et prise banane à l'autre (SP4-3SB) pour les branchements de détection (sense). Ces câbles sont disponibles avec 4 ou 8 conducteurs, en longueurs variant entre 25, 50 et 100 pieds. Tous les câbles sont équipés de connecteurs speakon à une extrémité (haut-parleur) et speakon ou prise banane à l'autre extrémité (amplificateur). Les conducteurs aux prises bananes sont identifiés avec des étiquettes comme suit:
SP4, cable à 4 conducteurs (pour TX2, 3, 4, 5 et subwoofer)...1=basses fréquences, 2=haute
SP8, câble à 8 conducteurs (pour TX8)...1=subwoofer, 2=basses fréquences, 3=médianes, 4=aigues
Les prises bananes sur les câbles SP de Yorkville sont dotées d’une marque "ground" (en petites lettres) qui identifie la borne négative du connecteur. Cela vous permettra de maintenir des polarités correctes à travers le câblage du système. Afin de permettre le branchement en pont, les bornes de sorties positives sur les amplificateurs Yorkville sont regroupées ensemble. Dans la plupart des cas, les amplificateurs ne seront pas utilisés en pont. Vous devrez donc vous assurer de respecter les polarités en branchant les tiges négatives des prises bananes sur les bornes négatives de sortie sur les amplificateurs.
Autres câbles pour haut-parleur:
Si vous utilisez des câbles autre que Yorkville, utilisez des câbles de calibre 14 ou plus. Si les câbles sont dotés de prises bananes à l'extrémité de l'amplificateur, assurez-vous que le côté négatif est bien identifié. Afin de vous aider avec le branchement des connecteurs speakon, nous décrivons ci-dessous le câblage à l'intérieur des enceintes TX:
TX2,3,4,5... +1-1 = basses, +2-2 = Hautes
TX8... +2-2 = basses (bas registre des médianes), +3-3 = médianes, +4-4 = Hautes
Notez bien. Afin d'obtenir la meilleure performance possible de votre système, il est important de vous assurer que les haut-parleurs qui couvrent la même gamme soient branchés avec les mêmes polarités. Autrement dit, les bornes positives à chaque amplificateur doivent être branchées aux bornes positives de chaque haut-parleur. Par exemple: brancher deux subwoofer adjacents avec polarité inversée peut avoir pour effet de réduire le niveau de reproduction d'environ 10 dB. Des résultats similaires à une réduction importante de puissance de votre amplificateur. Parallèlement, l'alignement de phase acoustique est très important. Pour des conseils à propos de l'assemblage d'un système audio qui vous permettront d'obtenir les BDes, réferez-vous à la section haut-parleurs.
Connections et câbles niveau ligne:
Les câbles qui sont branchés entre le mixeur et le processeur, et ceux branchés entre le processeur et les amplificateurs de puissance doivent être dotés de prise XLR à l'extrémité qui connecte au processeur. À l'autre extrémité, il doit y avoir une prise appropriée pour brancher à l'appareil. Les prises XLR d'entrée sur le processeur TX sont du type femelle alors que les prises de sorties sont du type mâle. La plupart des mixeurs sont maintenant équipés de prises de sortie symétrique 1/4'' (pointe-bague-manchon) ou XLR. Les prises d'entrées sur les amplificateurs sont habituellement symétriques mais peuvent aussi parfois être, sur des plusieurs modèles, asymétriques. De la même façon, sur certains vieux modèles de mixeur, les prises de sortie sont parfois asymétriques. Pour faire face à de telles situations, les processeurs TX sont dotés de prises d'entrée électroniquement symétriques avec caractéristique de télé-reference de masse. Grâce à cette caractéristique, il est possible d'obtenir une réduction de bruit normalement associé aux systèmes complètement (mixeur, processeur et amplificateur) symétriques et cela même si les entrées d'amplificateur ou les sorties du mixeur sont asymétriques. Habituellement, vous n'avez qu'à utiliser le bon type de câble de branchement. Pour obtenir une réduction de bruit semblable à un système complètement symétrique lorsque vous branchez un processeur TX à un mixeur ou amplificateur asymétrique, utilisez un câble symétrique à trois conducteurs (2 au centre + blinding). Dans la plupart des cas, cela produit une réduction de bruit comparable à celle d'un système symétrique. La raison ? les manufacturiers ont souvent utilisé dans le passé des prises d'entrée ou de sortie stéréo même si leurs amplificateurs ou mixeurs étaient asymétriques, les tiges de bague et de manchon étaient intérieurement connectés. C'était suffisant pour amorcer le système de télé-reference de masse en utilisant simplement des câbles symétriques. Toutefois, si le mixeur ou l'amplificateur n'est pas équipé de cette caractéristique et
que l'utilisation de cables symétriques ne réduit pas suffisamment le niveau de bruit ou le sifflement, essayez de fabriquer un cable tel qu'indiqué ci-dessous :
Commencez avec un câble de raccord symétrique avec prise XLR type masculin ou fémelle à l'extrémité qui sera branchée au processeur TX. Rappelez-vous du branchement interne de processeur TX: tige 2 = pointe, tige 3 = bague (phase inversée) et la tige 1 = masse.
Enlevez la prise 1/4'' ou XLR à l'autre extrémité du cable et joignez le fil qui était branché à la tige 3 (bague) et le fil qui était branché à la masse ensemble.
Soudez le conducteur provenant de la tige 2 de la prise XLR (de l'autre extrémité), à la pointe de la nouvelle prise.
Soudez ensuite les deux fils qui sont joints (tige 3 et masse) à la masse de la nouvelle prise.
Identifiez le câble pour utilisation future.
Haut-parleur - disposition en phase:
En plus de vous préoccuper du câblage, vous devez vous assurer de bien positionner les enceintes.
Vous obtiendrez un système en phase en gardant les enceintes semblables proches les unes des autres, faisant face à la même direction et en les alignant sur le même plan horizontal. Les enceintes TX sont trapézoidales. Lorsqu'elles sont regroupées, la disposition semi-circulaire permet de couvrir une large étendue de champ. Les subwoofer TS9S, lorsqu'ils sont utilisés en groupe, doivent aussi être placés côte à côte. Même si les enceintes ne sont pas trapézoidales, les basses fréquences sont en majorité omnidirectionnelles, alors les enceintes sont donc capables de couvrir une large étendue automatiquement. Les subwoofer TS9S peuvent être suspendus ou sur le plancher. Ils doivent aussi être placés côte à côte lorsqu'ils sont utilisés en groupe.
Lorsque dans un système, des enceintes différentes reproduisent la même bande de fréquence, TX3 et TX4 par exemple, il n'est pas conseillé de les placer côte à côte. Une différence minime des caractéristiques de phase aura pour effet de canceler certaines fréquences. Vous perdrez du même fait l'avantage des hausse de niveau généralement associée avec les dispositions d'enceinte en phase. Ceci est valide pour tous les systèmes de haut-parleur. Pour les mêmes raisons, différents types de subwoofer ne devraient pas être mélangés. À cause de leurs caractéristiques de phase très différentes, les subwoofer avec et sans pavillon ne doivent pas être mélangés dans un même système. Un tel mélange produit probablement une perte de pression sonore au niveau des basses fréquences.
Équipement de suspension:
Des trous situés sur les côtés, près du panneau arrêt des enceintes TX8 et TX9S permettent de verrouiller ensemble les enceintes disposées en phase. C'est possible grâce à des barres de métal avec une courbe de 30 degrés (modèle Yorkville BAR30) qui sont insérées dans ces trous et tenues en place par un autre accessoire appelé “QUICKPIN”. L'équipement de suspension inclut aussi des anneaux à pivot appelés “swivelring” qui s'insèrent dans les barres à encoches situées sur le dessus et en-dessous des enceintes TX8 et TX9S. Ces anneaux à pivot permettent du même coup l'assemblage et le désassemblage rapide du système. Les courroies de suspension sont raccordées à ces anneaux avec des “shackles”. Pour les installations permanentes, les barres à encoches acceptent aussi des boulons à œil (eyebolt). Pour les installations avec boulon à œil, enlevez simplement l'écrou à six pans (“allen head”) au milieu de la barre à encoche et remplacez-la par un écrou à six pans.
Fonctionnement: stéréo, 3 ou 4 voies
Entrée: XLR femelle (x2), 20 kohms
Max entrée: +18 dBV, 6 Vrms
Sortie: XLR male (x8), 600 ohm minimum
Niveau de sortie: +14 dBu, +12dBv, 4Vrms
Entrée de connexion: Speakon™ 4 (x4), Stéréo une bande par connecteur
Contrôle d'équilibrage: +/-6dB pour le sub,
ce de coupure approx. : 100 Hz, 300 Hz, 1200 Hz
Le processeur TX8P
Fonctionnement: stéréo, 2 ou 3 voies
Entrée: XLR femelle (x2), 20 kohms
Max entrée: +18 dBV, 6 Vrms
Sortie: XLR male (x6), 600 ohm minimum
Niveau de sortie: +14 dBu, +12dBv, 4Vrms
Entrée de connexion: Speakon™ 4 (x3), Stéréo une bande par connecteur
Contrôle d'équilibrage: +/ - 6dB pour le sub, +/ - 3dB pour le pavillon & woofer
Fréquence de coupure approx. : TX4 1.3kHz, 125Hz, TX3 1.3kHz, 125Hz
Les processeurs TX3P & TX4P
Fonctionnement: Quad, 2 voies
Entrée: XLR femelle (x4), 20 kohms
Max entrée: +18 dBV, 6 Vrms
Sortie: XLR male (x8), 600 ohm minimum
Niveau de sortie: +14 dBu, +12dBv, 4Vrms
Entrée de connexion: Speakon™ 4(x4), deux bandes par connecteur
Contrôle d'équilibrage: +/ - 6dB pour le pavillon
Fréquence de coupure approx. : 1.8kHz / 1.3kHz*
Le processeur TX2P & TX5P*
tx8p-ip-1v1.eps
TX8P Speaker Sense & Cabinet Hook-up CONFIGURATION 1
La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), returnez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.
Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
