Type de produit	Système de sonorisation actif 2 voies avec subwoofer
Marque	YORKVILLE
Modèle	ELITE EXCURSION 1000
Puissance totale	950 W (2 x 125 W satellites + 650 W subwoofer)
Configuration haut-parleurs	2 satellites 8 pouces / 1 subwoofer 15 pouces
Réponse en fréquence	45 Hz - 19 kHz (±3 dB)
Pression sonore maximale	118 dB (satellites) / 124 dB (subwoofer)
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	5.6 A (typ) / 7 A (max) @ 60 Hz
Entrées audio	2 x XLR symétriques, 2 x Jack 1/4" symétriques
Contrôles	Niveaux gauche/droite/subwoofer, commutateur mono/stéréo
Indicateurs DEL	Écrêtage, Limiteur satellites, Limiteur subwoofer
Protection	Limiteur multi-étages, protection thermique et court-circuit
Matériau de l'enceinte	Contreplaqué de bouleau 15 mm 11 plis
Finition	Tapis Ozite noir (EX1) ou peinture Ultrathane noire (EX1B)
Dimensions satellites (LxHxP)	21.5 x 27.3 x 39.4 cm
Accessoires inclus	2 câbles Speakon 8 m, chariot avec roulettes, cordon d'alimentation
Garantie	2 ans (électronique), 10 ans (ébénisterie), transférable
Usage recommandé	Sonorisation pour audiences jusqu'à 300 personnes
Fonctionnalités supplémentaires	Système d'emboîtement, poignées intégrées, adaptateur pour pôle, roulettes amovibles

FOIRE AUX QUESTIONS - ELITE EXCURSION 1000 YORKVILLE

Comment brancher l'ELITE EXCURSION 1000 ?

Branchez le cordon d'alimentation sur le subwoofer et sur une prise secteur adaptée. Connectez les enceintes satellites aux sorties Speakon du subwoofer à l'aide des câbles fournis. Reliez votre source audio (mixette, lecteur) aux entrées XLR ou Jack 1/4 du subwoofer. Réglez les niveaux et le mode mono/stéréo selon vos besoins.

Comment régler le niveau du subwoofer ?

Utilisez le bouton Subwoofer Level situé sur le panneau arrière du subwoofer. Tournez-le dans le sens horaire pour augmenter les graves, dans le sens antihoraire pour les diminuer. Un réglage à la position centrale est recommandé pour débuter.

Que faire si le voyant de limiteur s'allume ?

Le voyant Limiter indique que le niveau maximal de sortie est atteint. Si elle clignote, réduisez le volume de la source ou les niveaux d'entrée. Une illumination continue prolongée peut dégrader la qualité sonore et augmenter le risque de larsen.

Puis-je utiliser une source mono avec ce système ?

Oui, activez le commutateur Mono sur le panneau arrière. En mode mono, le signal d'une seule entrée (gauche ou droite) sera reproduit sur les deux satellites. Si une source stéréo est connectée, les deux canaux seront combinés en mono.

Comment assembler les roulettes sur le chariot ?

Utilisez les boulons, rondelles plates et rondelles de verrouillage fournis. Placez la rondelle de verrouillage entre le boulon et la rondelle plate, puis vissez dans les trous du chariot. Suivez l'ordre indiqué dans le manuel pour un assemblage correct.

Quelle est la puissance totale du système ?

La puissance totale est de 950 watts répartis comme suit : 125 watts par satellite (2 x 125 W) et 650 watts pour le subwoofer. Le système est actif avec amplification intégrée.

Comment nettoyer l'enceinte ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer l'enceinte. N'utilisez jamais de solvants, d'abrasifs ou de produits liquides. Pour la grille, un aspirateur à brosse douce peut être utilisé.

Que faire en cas de fonctionnement anormal ?

Si l'appareil ne s'allume pas, vérifiez le cordon d'alimentation et la prise. En cas de distorsion, réduisez le niveau d'entrée. Si le problème persiste, contactez un technicien qualifié. Ne tentez pas de réparer vous-même l'appareil.

Puis-je utiliser ce système en extérieur ?

Oui, mais protégez l'appareil de l'humidité et des intempéries. Ne l'exposez pas à la pluie ou à des éclaboussures. Utilisez une bâche ou installez-le sous un abri. Le chariot et les poignées facilitent le transport.

Comment bénéficier de la garantie ?

La garantie Yorkville est transférable et ne nécessite pas d'enregistrement. En cas de défaut dans les 2 ans (ou 10 ans pour l'ébénisterie), retournez le produit à votre revendeur avec la preuve d'achat originale pour une réparation gratuite. Les dommages liés au transport, à une mauvaise installation ou aux catastrophes naturelles ne sont pas couverts.

MODE D'EMPLOI ELITE EXCURSION 1000 YORKVILLE

Veuillez lire le manuel

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage

Conserve la boîte au cas où l'appareil devait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil.

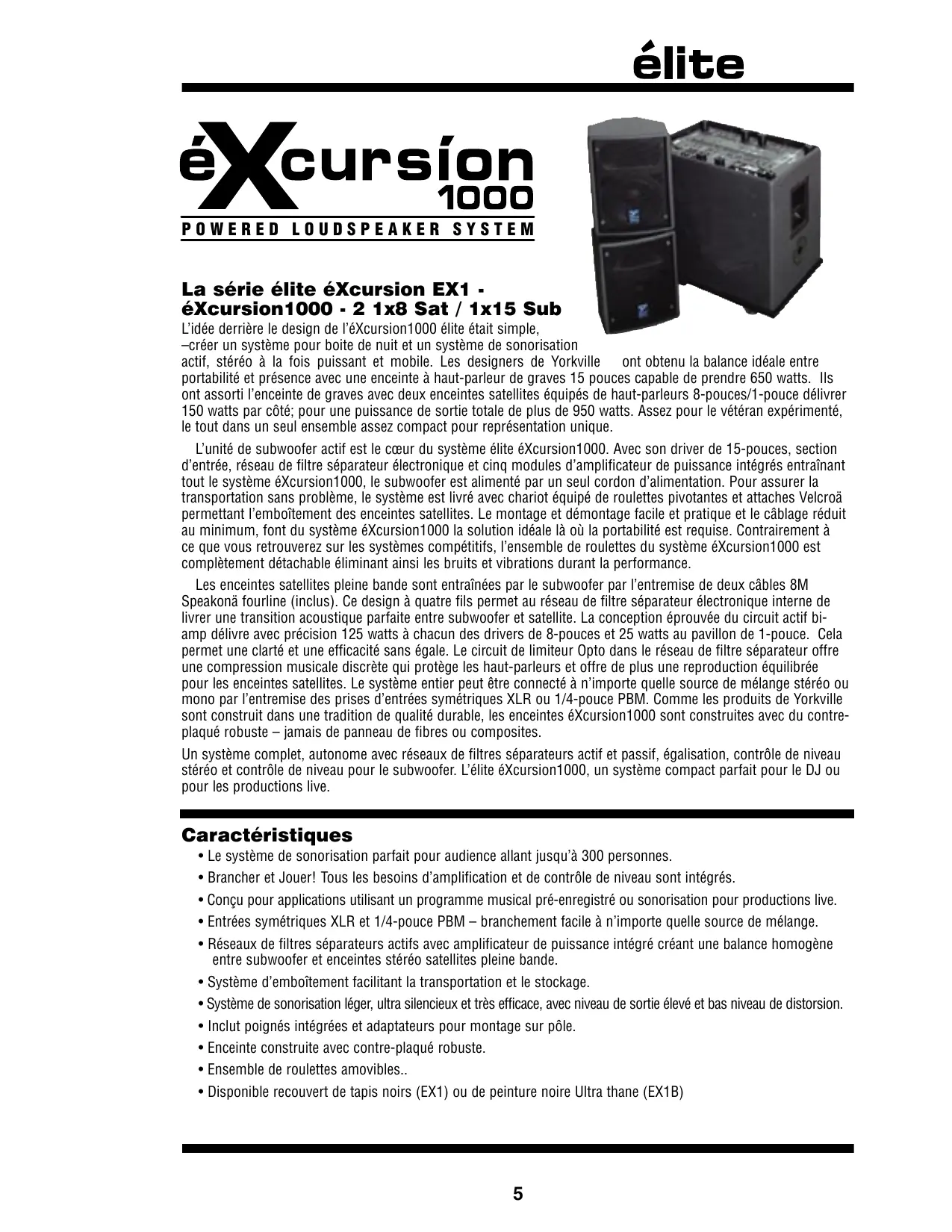

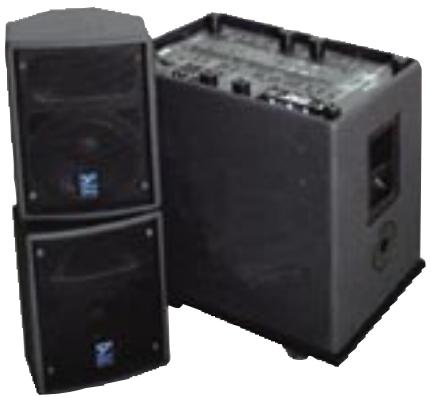

La série élite éxcurion EX1 - ÉXCURION1000 - 2 1X8 sat / 1X15 sub

L'idée derrière le design de l'éXcursion1000 élite était simple : créer un système pour boîte de nuit et un système de sonorisation

actif, stéréo à la fois puissant et mobile. Les designers de Yorkville ont obtenu la balance idéale entre portabilité et présence avec une enceinte à haut-parleur de graves 15 pouces capable de prendre 650 watts. Ils ont assorti l'enceinte de graves avec deux enceintes satellites équipées de haut-parleurs 8-pouces/1-pouce délivrer 150 watts par côté; pour une puissance de sortie totale de plus de 950 watts. Assez pour le vétéran expérimenté, le tout dans un seul ensemble assez compact pour représentation unique.

L'unité de subwoofer actif est le cœur du système élite éXcursion1000. Avec son driver de 15-pouces, section d'entrée, réseau de filtre séparateur électronique et cinq modules d'amplificateur de puissance intégrés entraînant tout le système éXcursion1000, le subwoofer est alimenté par un seul cordon d'alimentation. Pour assurer la transportation sans problème, le système est livré avec chariot équipé de roulettes pivotantes et attaches Velcro permettant l'emboitement des enceintes satellites. Le montage et démontage facile et pratique et le câblage réduit au minimum font du système éXcursion1000 la solution idéale où la portabilité est requise. Contrairement à ce que vous retrouverez sur les systèmes concurrents, l'ensemble de roulettes du système éXcursion1000 est complètement détachable, éliminant ainsi les bruits et vibrations durant la performance.

Les enceintes satellites pleine bande sont entrainées par le subwoofer par l'entremise de deux cables 8M Speakonà fourline (inclus). Ce design à quatre fils permet au réseau de filtré séparateur électronique interne de livrer une transition acoustique parfaite entre subwoofer et satellite. La conception éprouvée du circuit actif bi- amp délivre avec précision 125 watts à chacun des drivers de 8-pouces et 25 watts au pavillon de 1-pouce. Cela permit une clarté et une efficacité sans égale. Le circuit de limiteur Opto dans le réseau de filtré séparateur offre une compression musicale discrete qui protège les haut-parleurs et offre de plus une reproduction équilibrée pour les enceintes satellites. Le système entier peut être connecté à n'importe qu'elle source de mélange stéro ou mono par l'entremise des prises d'entrées symétriques XLR ou 1/4-pouce PBM. comme les produits de Yorkville sont construit dans une tradition de qualité durable, les enceintes éXcursion1000 sont construites avec du contreplaqué robuste – jamais de panneau de fibres ou composites.

Un système complet, autonome avec réseau de filtres séparateurs actif et passif, égalisation, contrôle de niveau stéréo et contrôle de niveau pour le subwoofer. L'élite éXcursion1000, un système compact parfait pour le DJ ou pour les productions live.

Caracteristiques

• Le système de sonorisation parfait pour audience allant jusqu'à 300 personnes.
• Brancher et Jouer! Tous les besoins d'amplification et de contrôle de niveau sont intégrés.
• Conçu pour applications utilisant un programme musical pré-enregistré ou sonorisation pour productions live.
• Entrées symétriques XLR et 1/4-pouce PBM - branchement facile à n'importe celle source de melange.
• Réseaux de filtres séparateurs actifs avec amplificateur de puissance intégré créent une balance homogène entre subwoofer et enceintes stéréo satellites pleine bande.
• Système d'emboîtement facilitant la transportation et le stockage.
• Système de sonorisation léger, ultra silencieux et très efficace, avec niveau de sortie élevé et bas niveau de distorsion.
• Inclut poignées intégrées et adaptateurs pour montage sur pôle.
• Enceinte construite avec contre-plaqué robuste.
• Ensemble de roulettes amovibles.
• Disponible recouvert de tapis noirs (EX1) ou de peinture noire Ultrathane (EX1B)

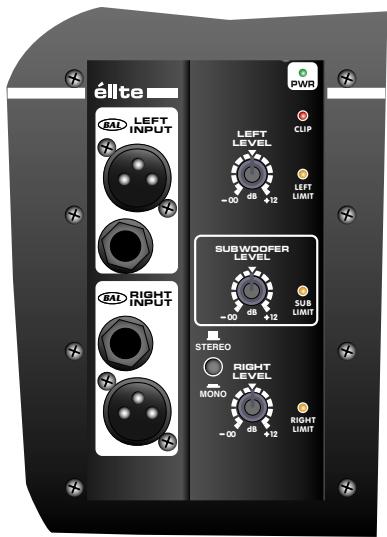

I. Prises d'entrées gauche et droite

Les prises d'entrées de l'éXcursion1000 ont été conçues pour l'opération avec signaux de niveau ligne. Pour commodité accrue, les deux côtés sont équipés de prises XLR et ¼-pouce symétriques branchées en parallèle.

Note: Le niveau d'entrée requis pour obtenir la pleine puissance, lorsque les contrôles de niveau sont à la position centrale, est environ +4 dBV (1.2 volts). L'augmentation de ce réglage permet d'entraîner l'éXcursion1000 avec sources produisant un niveau réduit de signal. Il n'est pas recommandé

de connecter un signal aux deux prises sur un même canal (XLR et 1/4-pouce).

Ii. commutateur mono/stéréo

En mode stéréo, le éXcursion1000 achemine les deux signaux des entrées de gauche et droite aux enceintes satellites correspondantes. Quand un signal mono est connecté à l'entrée du canal gauche ou du canal droit de l'éXcursion1000, vous pouvez acheminer ce signal aux deux enceintes satellites en engageant le mode mono. Quand une source stéréo est utilisée, les signaux de gauche et de droite seront combinés en un seul signal mono si le mode mono est engagé.

I. Contrôle de niveau de gauche et droite

Les contrôles de niveau de gauche et de droite ajustent le niveau de sortie pour les enceintes satellites correspondantes. Des ajustements peuvent être apportés pour alterer la balance des enceintes satellites, pour compenser pour une source de signal qui n'est pas au niveau ligne standard de +4 dBv ou pour régler le volume à un niveau approprié pour l'application. Les contrôles de niveau de gauche et droite seront normalement réglés à la position centrale.

Ii. contrôle de niveau du subwoofer

Le contrôle de niveau du Subwoofer permet un réglage précis du niveau de sortie pour les graves. Des ajustements peuvent être apportés pour compenser pour une source de signal qui n'est pas au niveau ligne standard de +4 dBv.

DEL indicatrice d'éclairage

La DEL Indicatrice d'échage s'illumine lorsqu'il y a un niveau de signal excessif liévenu aux entrées gauche ou droite.

4. Protection

L'excursion1000 utilise un système de limiteur perfectionné à multiples étages qui prévient l'écritage des amplificateurs tout en accommodant une grande variété de gamme de niveau d'entrée. Le circuit de limiteur protège le système entier de la plupart des situations impliquant des niveaux de signal pouvant endommager l'appareil.

I. DEL indicatrice de limiteur

La DEL indicatrice de limiteur s'illumine lorsque le niveau d'opération maximum pour les enceintes satellites a été atteint. Quand la DEL s'illumine, le circuit limite le niveau de sortie. Dans ce cas, l'augmentation du niveau de signal d'entrée n'augmentera pas le niveau d'opération au-delà de la limite indiquée. Quand l'appareil est amené au point de limite, le limiteur interne déclenche une réduction du gain. La qualité du son ne sera pas dégradée de façon significative lorsque le circuit de limiteur interne est actif.

Note: L'opération du système à chaque dB au-delà du point de limite assurera que le système est utilisé à son niveau de sortie optimal. Un niveau excessif de limite rendra le système plus susceptible au feedback.

Ii. DEL indicatrice de limiteur pour sub

La DEL indicatrice de limiteur pour sub s'illumine quand le niveau d'opération maximum recommandé pour le subwoofer a été atteint. Dans ce cas, l'augmentation du niveau de signal d'entrée n'augmentera pas le niveau d'opération au-delà de la limite indiquée. La qualité du son ne sera pas dégradée de façon significative lorsque le circuit de limiteur interne est actif.

Le système EXCURSION1000

Le système éXcursion1000 de Yorkville est expédié dans deux cartons. Le carton principal contient l'unité principale éXcursion1000 (subwoofer avec amplification) et le chariot. La courroie est utilisée pour attacher le chariot et le subwoofer ensemble pour l'expédition. Le deuxième carton contient les 2 satellites éXcursion1000, 4 roulettes en métal, le cordon d'alimentation et le manuel d'opération.

Carton 1

• 1 unité principale Excursion1000 (subwoofer avec amplification)
• 1 chariot de transportation
• 1 cordon d'alimentation
• Manuel d'Opération

Carton 2

• 2 enceintes à haut-parleur satellites Excursion1000
• 4 roulettes pivotantes (YS#8592)
• 2 SP4-25SS/18 25' 4X18 Gauge Speakon™ to Speakon™

Assemblage requis

Les boulons fournis pour assembler les roulettes au chariot ont été vissés dans le chariot. Cela vous aidera à trouver les trous de montage et aidera à ne pas perdre les boulons durant le transport.

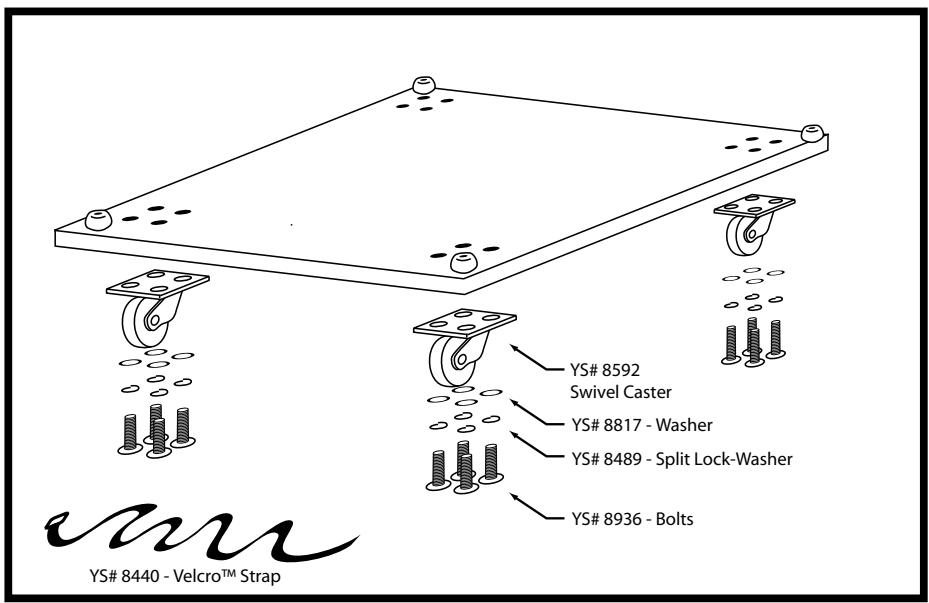

Lors de l'installation des roulettes pivotantes, suivez l'ordre illustré dans le diagramme d'assemblage ci-dessus. Placez la rondelle de verrouillage (YS# 8489) entre le boulon (YS# 8936) et la rondelle plate (YS# 8817). Suivre cet ordre assurera un assemblage correct.

• 4x YS# 8592 - Roulettes Pivotantes
• 16x YS# 8817 - Rondelles Plates
• 16x YS# 8489 - Rondelle de Verrouillage
• 16x YS# 8936 - Boulon Plates

Excursion 1000

Type de système Système de haut-parleur autonome

Actif ou Passif Actif

Puissance Nominale (Watts) 2x 125/650

Opération bi-amp seulement Oui

Pression sonore maximum (dB) 118/124

Réponse en Fréquence (Hz +/- 3dB) 45 - 19,000

Fréquence de Coupure (Hz) 130 / 3000

Configuration de haut-parleur 2 × 1 × 8 -pouces / 1 × 15-pouces

Drivers-Fréquences Aiguës 1.4-pouce Aluminium

Puissance Nominate - Aigues (Watts) Plastique ABS Waveguide Custom

Impédance - Fréquences Aiguës (ohms) 4

Pavillon - fréquences Aiguës Plastique

Dispersion - Fréquences Aigües (°H x °V) 90 x 30

Protection - Fréquences Aigües Clip / Thermique / Court-Circuit

Impédance - Fréquences Médiannes (ohms) 4

Protection - Fréquences Médiannes Clip / Thermique / Court-Circuit

Amplificateur de puissance - Graves (Watts) 650

Cordon d'alimentation IEC Démontable

Commutateur de mise en marche Oui

Consommation de puissance (typ/max) 5.6/7 @ 60Hz - 2,8/3,5 @50Hz

Entres - 14 pouces Jacks 2

Entres - XLR 2

Contrôles du mixeur croît pour satellites

DEL Indicateurs Écraquage

Autres Contrôles/ Caractéristiques branchement des enceintes satellite aux amplificateurs (inclus).

Pied Oui

Roulettes Chariot

Poignés Oui

s-3.5cm) Oui

Matériaux de construction de l'enceinte : 15mm, 11-pli bouleau

Grille perforée en métal

Recouvrement / Finition Tapis Ozite Noir

Recouvrement / Finition Optionel Finition en peinture durcie noire (EX1B)

Autres Détails Dimensions (LxHxP pouces/cm):

Enceintes Satellite -

8.5 × 10.75 × 15.5 / 21.5 × 27.3 × 39.4

Livres / kgs

Subwoofer

Ensemble de roulettes

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
