MODE D'EMPLOI ELITE LS720P YORKVILLE
Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un « voltage dangereux » non-isolated à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choc électrique.
Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.
Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes
AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERÉ) NE CONTIENT AUCUNE PIECE
REPARABLE PAR L'UTILISATEUR.
CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT
Veuillez lire le manuel. Il contient des informations qui devraient être comprises avant l’opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez tous les avertissements.
Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boîte au cas où l'appareil avait être retourné pour réparation.
Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!
Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.
Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Assurez-vous que l'appareil est fourni de la propre ventilation. Ne procédez pas à l'installation près de sources de chaleur telles que radiateurs, registres de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.
Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation
Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévue pour votre sécurité. La prise murale est désuète si elle n'est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un electricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.
Débranche cet appareil durant les orages ou si inutilisé pendant de longues périodes.
Service
Consultez un technicien qualifié pour l'entretien de votre appareil.
Félicitations pour votre achat de la LS720P. Le LS720P est un amplificateur de puissance avec subwoofer intégré de qualité supérieure. Il a été conçu pour permettre l'addition facile d'un subwoofer amplifié à n'importe quel système de sonorisation et étendre la gamme des fréquences graves d'un système de son typique avec le moins de complication possible.
Note: Le LS720P est principalement prévu pour fonctionner avec des signaux de niveau ligne, mais travaillera également avec des signaux de niveau de haut-parleur.
Configuration
Le LS720P peut être employé dans une grande variété de configurations. Le système de base consiste en une LS720P pour chaque haut-parleur pleine bande (vous pouvez aussi raccorder de multiples LS720P à une enceinte pleine bande). Vous pouvez utiliser une LS720P avec un système stéreo si les entrées A et B sont employées.
Note: Des signaux gauches et droits peuvent être directement reliés à un LS720P tout en maintenant leur séparation stéreo. Branchez les deux signaux audio (gauches et droits) aux prises d'entrée A et B. Le LS720P combine correctement les signaux de niveau ligne mais vous permet également de relier les haut-parleurs pleine bande de gauches et droits en les reliant directement aux prises "thru."
Note: Quand vous acheminez une source de signal mono au LS720P, vous pouvez employer l'entrée A ou l'entrée B.
1. Sélecteur de niveau d'entrée
Le commutateur de sélection d'entrée vous permet de choisir pour l'entrée entre un signal de niveau ligne et un signal de niveau haut-parleur. La position niveau ligne sert quand le LS720P est alimenté par un signal provenant directement d'un processeur, d'un filtre électronique ou d'un mixeur n'étant pas munis d'un amplificateur intégré. Lors de l'opération avec des signaux de niveau ligne, l'utilisation de câbles symétriques (Pointe-bague-manchon) et/ou de câbles de type XLR réduira la sensibilité de l'appareil aux bruits et bourdonnements. Ce commutateur devrait être placé en position haut-parleur quand le LS720P est alimenté par la sortie d'un amplificateur de puissance ou d'un mixeur avec amplificateur intégré.
AVERTISSEMENT: Ne branchez pas deux sources de niveau de haut-parleur à une seule LS720P.
2. LS720P contrôle de niveau
Cette commande de niveau ajuste la quantité de basse supplémentaire ajoutée au système de sonorisation par le LS720P. Cette commande de niveau ajuste la sensibilité relative des haut-
parleurs pleine bande et de la réponse en fréquence désirée du système. Cette commande devrait être réglée durant l'écoute du système lors de son fonctionnement à un niveau moyen et ne pas être changée par la suite.
Note: Il n'est pas recommandé de régler cette commande durant l'utilisation à des niveaux élevés puisque le limiteur détermine le niveau de sortie.
Note: Un réglage à 0 dB de la commande de niveau de LS720P représente un bon point de départ durant le typ d'un système de sonorisation. À partir de ce point, des ajustements peuvent être faits pour la meilleure sonorité. La marque dB représente le réglage qui offre la puissance quand l'entrée de niveau ligne est mise avec un signal d'entrée de dBV +4.
3. Commande de fréquence de "boost
La commande de fréquence de "boost" permet à l'utilisateur de changer le caractère de la sonorité du subwoofer. Cette commande aura moins d'effet durant l'opération en mode limiting.
4. Commande de fréquence pour la courbe de bande passante/fréquences aigües
La commande de Fréquence pour la courbe de bande passante des fréquences aiguës change la fréquence à laquelle la LS720P commence à éliminer les fréquences, couvrant en partie la fonction d'un filtre séparateur. Cette fonction se jumelle de plus à la bande passante naturellement inhérente aux enceintes pleine bande ( quand le LS720P n'est pas employé en tant que processeur séparé). Par exemple, un processeur élite de Yorkville peut être employé pour fournir la bande passante / fréquences graves du haut-parleur pleine bande. Dans le meilleur des cas le LS720P serait alors raccordé devant ce processeur. Dans ce cas-ci la pente de diminution de la LS720P devrait être jumelé avec le point de croisement du filtre séparateur séparé. Un processeur séparé peut être utilisé devant le LS720P. Dans le cas échéant la courbe de bande passante / fréquences aiguës de la LS720P devrait être réglée au point maximum. La plupart des haut-parleurs amplifiés de Yorkville incluent un commutateur de courbe de bande passante / fréquences graves qui rend inutile l'utilisation de filtre séparateur séparé.
5. Prises d'entrée
Les entrées ont pour fonction de permettre le raccordement facile de votre LS720P à presque n'importe quel système audio avec un minimum de complications. Il y a deux groupes de prises d'entrées, les entrées A et les entrées B. Chaque ensemble offre un raccordement parallèle pour permettre une connectivité enchaînée. Les prises d'entrées A incluent des jacks 1/4 pouce, une prise XLR male et une femelle. Les prises d'entrée B comportent une prise male XLR et une prise femelle. Si ces deux ensembles de prises sont employés simultanément, le signal est combiné en un signal mono dans la LS720P pour produire du signal qui entraîne le subwoofer.
Note: Pour l'opération avec signal de niveau haut-parleur, raccordez la LS720P comme tout autre haut-parleur ordinaire avec les haut-parleurs pleine bande. Placez le commutateur de niveau d'entrée à la position haut-parleur si le signal provient directement d'un amplificateur de puissance, mixeur amplifié, ou autre source de signal amplifié. Si le LS720P reçoit le signal d'un mélangeur non-amplifié, un processeur de signal de niveau ligne (comme un égaliseur) ou une source différente de niveau ligne, placez le commutateur d'entrée à la position ligne.
La LS720P peut être branchée avant ou après le haut-parleur pleine bande. La LS720P ne change pas le signal (qui passe à travers) aux haut-parleurs connectés en série et ne tirera aucune puissance de l'amplificateur/processeur qui les entraîne. Notez aussi qu'un filtre séparateur externe n'est pas nécessaire quand vous utilisez la LS720P.
Note: En plus d'accommoder les haut-parleurs pleine bande, les prises "Thru" permettent le raccordement de plusieurs LS720P en parallèle. Il n'a aucune limite pratique au nombre de LS720P qui peuvent être raccordées ensemble (même plus que 30).
6. Protection
Le LS720P comporte des circuits pour empêcher l'immersion et la surcharge de courant. À des niveaux élevés, le limiteur limitera la quantité de gain de la LS720P et par conséquent, si l'utilisateur essaie de régler la commande de niveau de subwoofer à un niveau élevé, le réglage résultat sera incorrect. La commande de niveau devrait être ajustée durant l'opération à des niveaux bas (en-dessous de 10 watts).
Note: Si la commande de niveau est ajustée trop haute durant une opération à niveau élevé, le niveau des graves sera excessif lors de l'opération à un niveau bas, causant probablement un feedback de basse fréquence.
7. NX - sorties link (série d'enceinte à haut-parleur pleine bande NX)
Plusieurs des haut-parleurs pleine bande amplifiés de la série NX sont équipés d'une sortie "Link." La LS720P peut être entraînée par cette sortie. Ceci permet au mélangeur interne d'être employé tout en entraînant le subwoofer amplifié LS720P.
A des niveaux élevés, lorsque le limiteur est activé, augmenter le réglage du contrôle de niveau n'augmentera pas le niveau de signal de sortie. N'augmentez pas le réglage du niveau lors de l'opération à niveaux élevés.
Notez Bien: L'adapteur de support LS720P peut être utilisé avec l'assesseur Yorkville SW-Teletube pour supporter les enceintes E160. Le tube de support peut être ajusté à sa pleine extension 5′4″ avec sécurité quand le LS720P est incliné à moins de par rapport à l'horizontale.
ATTENTION: Les enceintes plus larges ou lourdes ne doivent pas être utilisées.
MODELE TYPE: YS1055

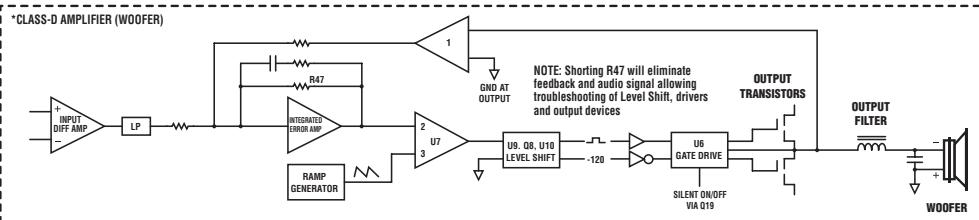

BLOCK-DIAG-LS720P-00-1v0. ai
Actif ou Passif Actif
Puissance Nominale (Watts) 720
SPL Max (dB) 128
Réponse en Fréquences (Hz +/- 3db) 40-150
Fréquence de coupure (Hz) 90-150 (ajustable)
Configuration des Haut-parleurs 15 pouces / bobine de 3 pouces
Drivers pour graves 15 pouces avec aimant Neodymium et chassis trempé
Puissance Nominale Fréquences graves (Watts) 720
Protection Fréquences Graves Limiteur Électronique (excursion, thermique, écrêtage)
Puissance Totale (Watts) 720
Amplificateur de puissance pour 720
fréquences graves (Watts)
Refroidissement Convection Passive
Cordon d'alimentation Oui
Interrupteur de mise en marche Oui
Consommation de puissance
Entrées - Jacks 1/4 pouce
Entrées-XLR
Commande de Niveau Volume Principal
Commandes d'Égalisation
Limineur
LED Indicatrices
Autres Commandes / Caractéristiques
Oui
Oui
230VAC 50 Hz 1.2A 276 VA typique 360 VA max
120VAC 60 Hz 2.4 A 288 VA typique 360 VA max
1 entrée, 1 sortie Link (ligne ou niveau HP)
G & D Male/Femelle XLR Links
Volume Principal
Pente d'Atténuation pour Aigües 90 - 150 Hz
RMS / Peak / Courant
Mise en marche / Limite / Écrêtage
Commutateur pour signal d'entrée niveau ligne ou niveau HP
Contrôle de fréquence variable (boost) 45 Hz - 90 Hz
Coins Peints
Pieds Caoutchouc
Poignées Sur deux côtés
Adaptateur pour montage sur Pôle (1 3/8 in. / 3.5cm)
Dessus
Matériaux de construction 15mm (5/8 pouce) 11-plis Bouleau Russe
Event 1
Grille Métal perforé de gros calibre
Dimensions (PLH pouces) 21.5 × 18.1 × 22.75
Dimensions (PLH cm) 54.6 × 46 × 57.8
Poids (livres/kg) 73/33
La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initiale (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclut tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.
Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
WEB: www.yorkville.com
