Type de produit	Enceinte audio active tout-en-un
Marque	YORKVILLE
Modèle	ELITE EXCURSION 2000
Type de système	Système de haut-parleur intégré
Actif ou passif	Actif
Sensibilité (dB @1W/1m)	95 / 99
Pression sonore max (dB)	119 / 128
Réponse en fréquence (Hz +/- 3dB)	100-18k / 42-100
Fréquence de croisement (Hz)	2200
Configuration haut-parleurs	2 x 12" (satellites) + 1 x 18" (subwoofer)
Driver HF	Mylar 1 pouce
Protection HF	CTL (absorption de courant par ampoule)
Driver médium/graves	12 pouces (bobine de 2 pouces)
Driver subwoofer	18 pouces (bobine de 4 pouces)
Puissance programme graves (Watts)	1200
Amplificateur aigus (Watts)	2 x 225
Amplificateur graves (Watts)	1200
Prises d'entrée	2 x XLR, 2 x 1/4" TRS symétriques
Contrôles	Niveau gauche/droite, niveau subwoofer, sélecteur mono/stéréo, entrée auxiliaire sub
Indicateurs DEL	Écrêtage (gauche/droite et sub), limiteur (gauche/droite et sub)
Protection	Limiteur à étages multiples, protection thermique et d'excursion
Grille	Métal courbe perforée
Finition	Tapis noir (option peinture dure noire)
Roulettes	Chariot avec 4 roulettes pivotantes (incluses)
Garantie	2 ans (10 ans sur l'ébénisterie), transférable
Accessoires inclus	2 satellites, chariot, 4 roulettes, cordon d'alimentation, manuel
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les solvants.
Précautions de sécurité	Lire le manuel. Utiliser une prise mise à la terre. Ne pas exposer à l'eau ou aux flammes.
Pièces détachées et réparabilité	Contacter un revendeur Yorkville autorisé pour les pièces et la réparation.

FOIRE AUX QUESTIONS - ELITE EXCURSION 2000 YORKVILLE

Quel est le type de système de l'Excursion 2000 ?

Il s'agit d'un système de sonorisation intégré actif comprenant un subwoofer de 18 pouces et deux enceintes satellites de 12 pouces, avec amplification intégrée dans le subwoofer.

Quelles sont les options d'entrée disponibles ?

L'Excursion 2000 dispose de prises symétriques XLR et 1/4 Pointe/Bague/Manchon pour les entrées gauche et droite, ainsi qu'une entrée auxiliaire symétrique pour le subwoofer.

Comment configurer le système en mode mono ou stéréo ?

Utilisez le commutateur Mono/Stereo : en mode stéréo, les signaux gauche et droite sont envoyés aux satellites correspondants ; en mode mono, un seul signal est envoyé aux deux satellites, avec sommation des canaux si stéréo.

Que signifient les DEL d'écrêtage et de limiteur ?

La DEL d'écrêtage s'allume en cas de niveau d'entrée excessif. La DEL de limiteur indique que le limiteur interne est actif pour réduire le gain et protéger le système, sans altérer significativement la qualité sonore.

Comment assembler les roulettes sur le chariot ?

Placez une rondelle de verrouillage (YS# 8489) entre le boulon (YS# 8936) et la rondelle plate (YS# 8817), puis vissez dans le chariot. Les boulons sont pré-vissés pour faciler l'assemblage.

Quelle est la puissance maximale et la pression sonore ?

La puissance programme du subwoofer est de 1200 Watts, celle des amplificateurs aigus de 2 x 225 Watts. La pression sonore maximale atteint 119 à 128 dB selon les configurations.

Quelle est la garantie de l'Excursion 2000 ?

La garantie est de 2 ans sur l'électronique et 10 ans sur l'ébénisterie, transférable, valable au Canada et aux États-Unis. Elle couvre les défauts de fabrication, mais pas les dommages accidentels ou l'usure normale.

Puis-je utiliser l'Excursion 2000 en système double ?

Oui, vous pouvez utiliser deux ensembles Excursion 2000 en configuration double, chaque système agissant comme un canal individuel pour une meilleure dispersion sonore.

Comment protéger les haut-parleurs contre l'écrêtage ?

Le système intègre un limiteur à étages multiples qui empêche l'écrêtage. Évitez un feedback acoustique continu qui pourrait endommager les ampoules de protection CTL ou les haut-parleurs.

Quel est le niveau d'entrée recommandé pour une pleine puissance ?

Avec les contrôles de niveau au centre, le niveau d'entrée requis est d'environ +4 dBV (1,2 volts). Les contrôles de niveau permettent d'adapter des sources plus faibles.

MODE D'EMPLOI ELITE EXCURSION 2000 YORKVILLE

Veuillez lire le manuel

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage

Conserve la boîte au cas où l'appareil avait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câbles extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil.

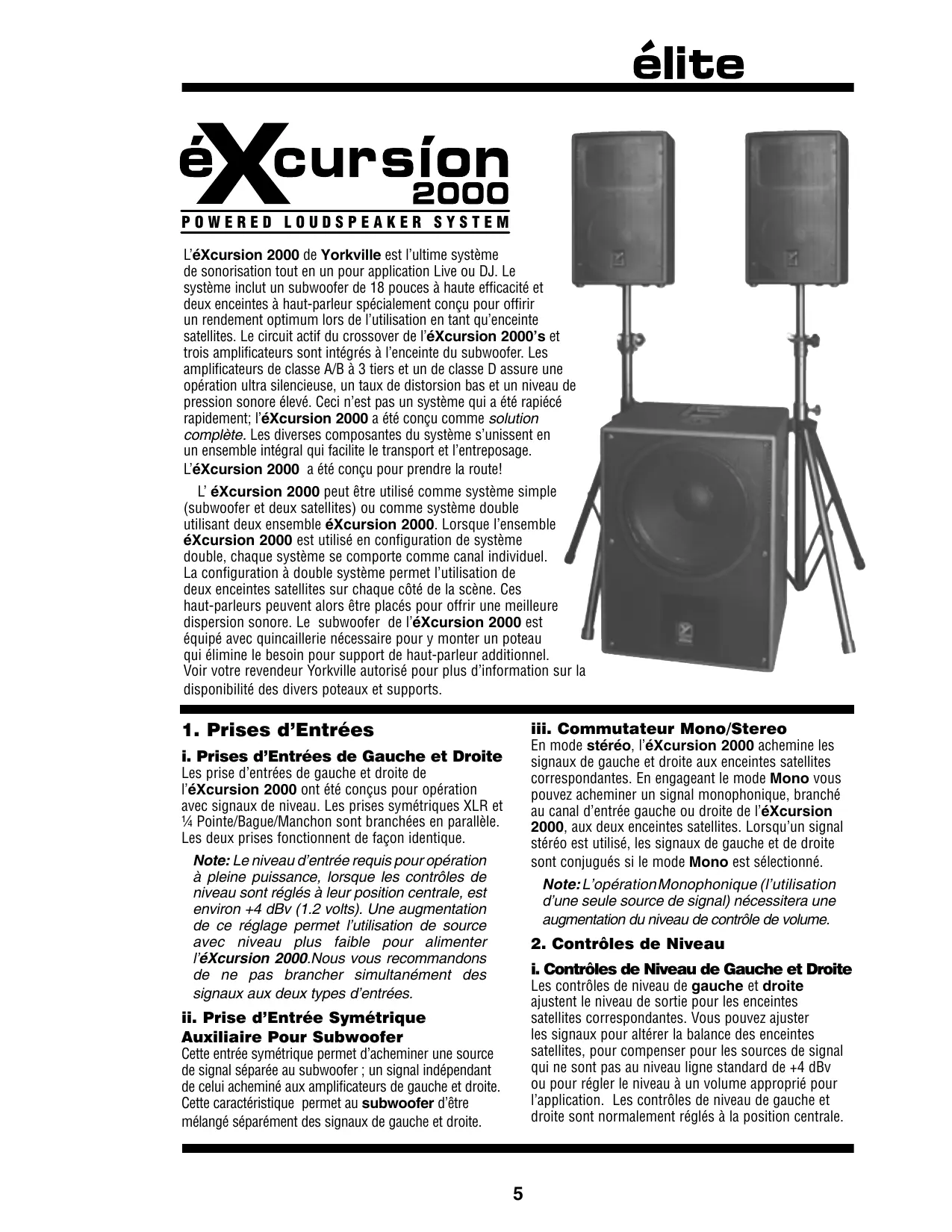

Excursion 2000

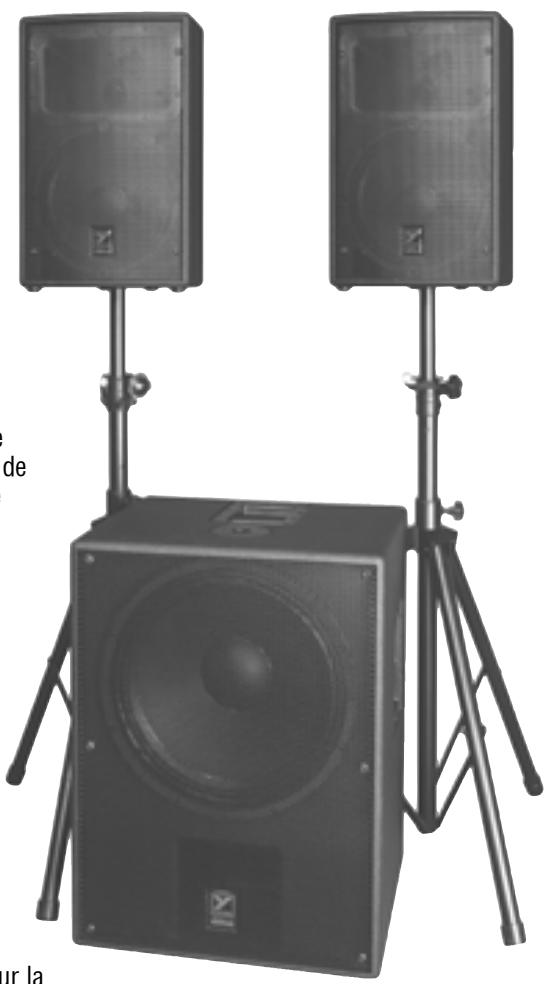

L'éXcursion 2000 de Yorkville est l'ultimate système de sonorisation tout en un pour application Live ou DJ. Le système inclut un subwoofer de 18 pouces à haute efficacité et deux enceintes à haut-parleur spécialement conçu pour offrir un rendement optimum lors de l'utilisation dans tant qu'enceinte satellites. Le circuit actif du crossover de l'éXcursion 2000's et trois amplificateurs sont intégrés à l'enceinte du subwoofer. Les amplificateurs de classe A/B à 3 tiers et un de classe D assurent une opération ultra silencieuse, un taux de distorsion bas et un niveau de pression sonore élevé. Ceci n'est pas un système qui a été rapicé rapidement; l'éXcursion 2000 a été conçu comme solution complète. Les diverses composantes du système s'unissent en un ensemble intégral qui facilite le transport et l'entreposage. L'éXcursion 2000 a été conçu pour prendre la route!

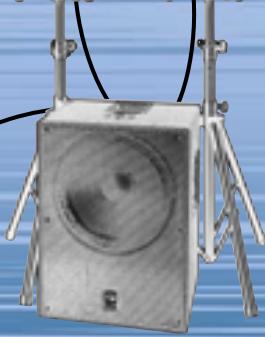

L'Excursion 2000 peut être utilisé comme système simple (subwoofer et deux satellites) ou comme système double utilisant deux ensemble Excursion 2000. Lorsque l'ensemble Excursion 2000 est utilisé en configuration de système double, chaque système se comporte comme canal individuel. La configuration à double système permet l'utilisation de deux enceintes satellites sur chaque côté de la scène. Ces haut-parleurs peuvent alors être placés pour offrir une meilleure dispersion sonore. Le subwoofer de l'Excursion 2000 est équipé avec quincaillerie nécessaire pour y monter un poteau qui élimine le besoin pour support de haut-parleur additionnel. Voir votre revendeur Yorkville autorisé pour plus d'informations sur la disponibilité des divers poteaux et supports.

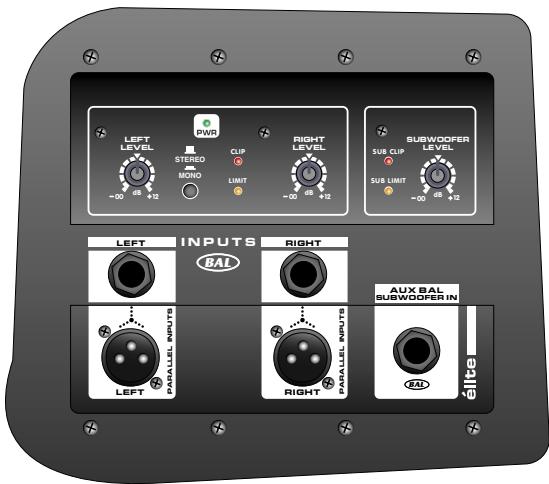

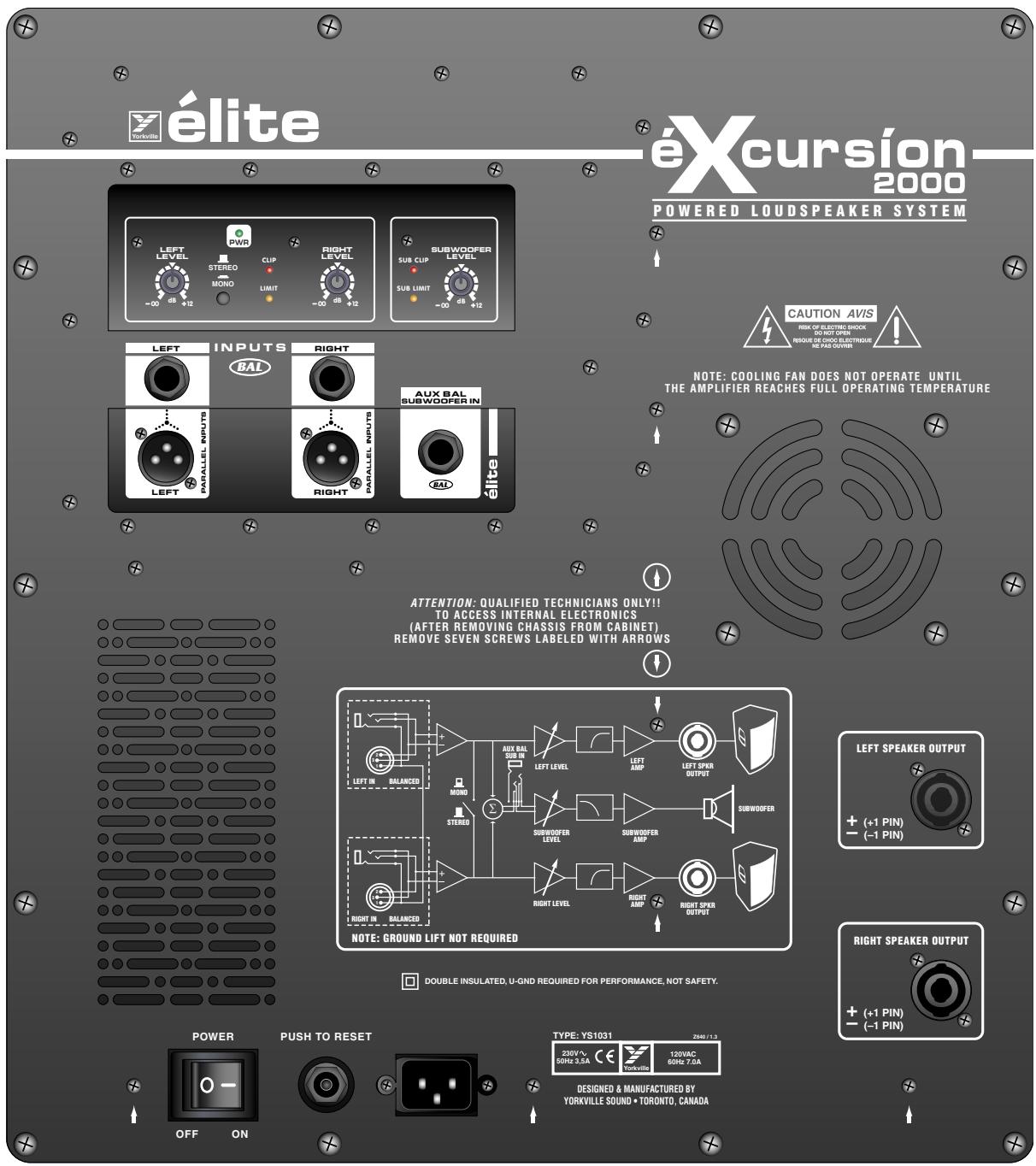

Prises d'entrées de gauche et droite

Les prises d'entrées de gauche et droite de l'éXcursion 2000 ont été conçues pour l'opération avec des signaux de niveau. Les prises symétriques XLR et 1/4 Pointe/Bague/Manchon sont branchées en parallèle. Les deux prises fonctionnent de façon identique.

Note: Le niveau d'entrée requis pour opération à pleine puissance, lorsque les contrôles de niveau sont réglés à leur position centrale, est environ +4 dBV (1.2 volts). Une augmentation de ce réglage permet l'utilisation de sources avec niveau plus faible pour alimenter l'éXcursion 2000. Nous vous recommandons de ne pas brancher simultanément des signaux aux deux types d'entrées.

Ii. prise d'entrée symétrique auxiliaire pour subwoofer

Cette entrée symétrique permet d’acheminer une source de signal séparée au subwoofer ; un signal indépendant de celui acheminé aux amplificateurs de gauche et droite. Cette caractéristique permet au subwoofer d’être mélangé séparément des signaux de gauche et droite.

Iii. commutateur mono/stereo

En mode stéréo, l'Excursion 2000 achemine les signaux de gauche et droite aux enceintes satellites correspondantes. En engageant le mode Mono, vous pouvez acheminer un signal monophonique, branché au canal d'entrée gauche ou droit de l'Excursion 2000, aux deux enceintes satellites. Lorsqu'un signal stéréo est utilisé, les signaux de gauche et de droite sont conjugués si le mode Mono est sélectionné.

Note: L'opération monophonique (l'utilisation d'une seule source de signal) nécessitera une augmentation du niveau de contrôle de volume.

Contrôles de niveau de gauche et droite

Les contrôles de niveau de gauche et droit ajustent le niveau de sortie pour les enceintes satellites correspondantes. Vous pouvez ajuster les signaux pour alterer la balance des enceintes satellites, pour compenser pour les sources de signal qui ne sont pas au niveau ligne standard de +4 dBv ou pour regler le niveau à un volume approprié pour l'application. Les contrôles de niveau de gauche et droit sont normalement réglés à la position centrale.

Ii. contrôle de niveau du subwoofer

Le contrôle de niveau du Subwoofer permet l'ajustement de pointe pour la sortie des fréquences graves. Vous pouvez ajuster pour compenser les sources de signal qui ne sont pas au niveau ligne standard de +4 dBv.

I. DEL indicatrice d'échéance

La DEL indicatrice d'échéage s'illumine pour indiquer un niveau d'entrée excessif sur l'entrée de gauche ou celle de droite.

DEL Indicatrice d'Échéage pour Sub La DEL indicatrice d'échéage pour Sub indique des niveaux excessifs pour les signaux étant acheminés à l'amplificateur du subwoofer. Les indications de niveaux excessifs captés sont soit à partir des signaux provenant des entrées de gauche et droite ou à partir de la prise d'entrée symétrique Aux Bal Subwoofer.

4. Protection

L'excursion 2000 utilise un système sophistiqué de limiteur à étages multiples qui évite l'écrêtement des amplificateurs tout en accommodant une vaste gamme de niveaux d'entrée. Le circuit de limiteur protège le système entier de la plupart des surcharges.

Note: Le feedback acoustique continu pourrait causer des dommages aux ampoules (circuit de protection pour les trompes - CTL™) ou aux haut-parleurs des enceintes satellite.

I. DEL indicatrice de limiteur

limite, le limiteur interne est activé et il a pour fonction de réduire le gain sans affecter de façon significative la qualité de la sonorité du système.

Note: L'opération du système avec quelques dB au-delà du point où le limiteur devient actif assurera que le système fonctionne à son niveau de sortie maximum. L'opération avec un niveau dépassant de façon excessive le point où le limiteur devient actif rendra le système plus vulnérable au feedback.

DEL Indicatrice de Limiteur Pour le Sub La DEL indicatrice de limiteur pour le Sub s'illumine lorsque le niveau d'opération maximum recommandé pour le subwoofer a été atteint. Une augmentation du niveau du signal d'entrée ou une augmentation du contrôle de niveau n'augmentera pas le niveau général d'opération au-delà de la limite indiquée. Le limiteur interne peut être actif sans affecter de façon significative la qualité de la sonorité.

Le système éXcursion 2000 de Yorkville est expédié dans deux boîtes de carton. Le carton principal contient l'unité éXcursion 2000 principale (subwoofer avec amplification) et le chariot. La courroie est utilisée pour attacher solidement ensemble le chariot et le subwoofer pour l'expédition. Le deuxième carton contient les 2 satellites éXcursion 2000, 4 roulettes de métal, le cordon d'alimentation et ces instructions d'opération.

Carton 1

• Excursion 2000 unité principale (subwoofer avec amplification)
• Chariot de transport Cordon d'alimentation
• Instructions d'opération

Carton 2

• 2 enceintes à haut-parleur satellites Excursion 2000
• 4 roulettes pivotantes (YS#8577)

Assemblage requis.

Les boulons fournis pour assembler les roulettes au chariot ont été vissés dans le chariot. Cela vous aidera à trouver les trous de montage et aidera à ne pas perdre les boulons durant le transport.

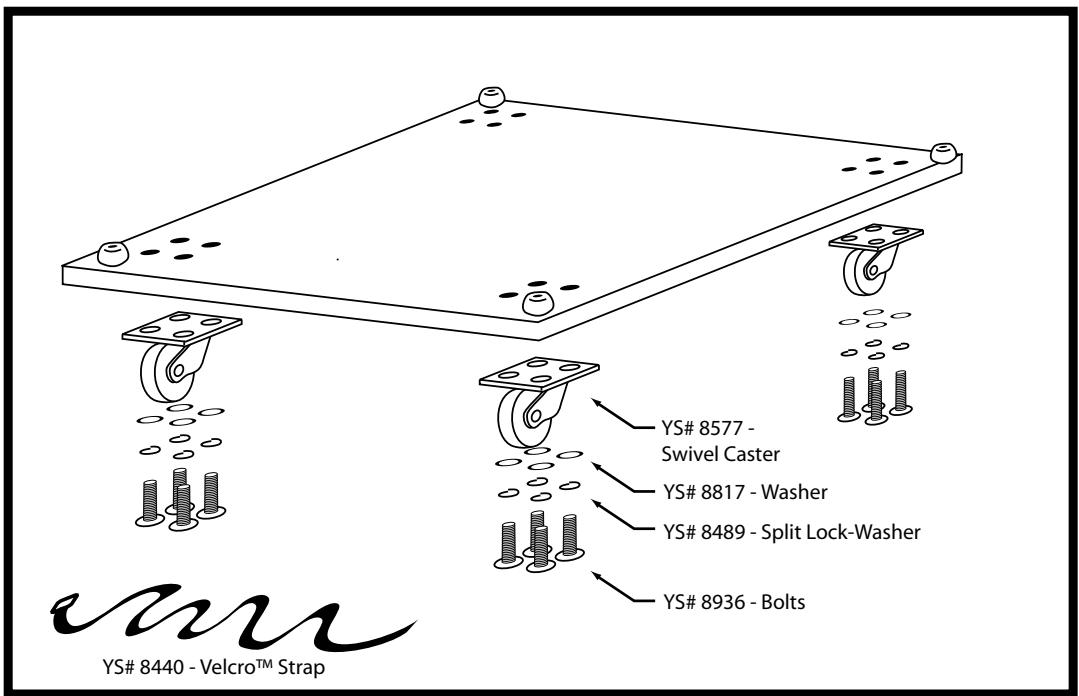

Lors de l'installation des roulettes pivotantes, suivez l'ordre illustré dans le diagramme d'assemblage ci-dessus. Placez la rondelle de verrouillage (YS# 8489) entre le boulon (YS# 8936) et la rondelle plate (YS# 8817). Suivre cet ordre assurera un assemblage correct.

• 4x YS# 8577 - Roulettes Pivotantes
• 16x YS# 8817 - Rondelles Plates
• 16x YS# 8489 - Rondelle de Verrouillage
• 16x YS# 8936 - Boulon Plates

Excursion 2000

Type de système Système de haut-parleur intégré

Actif ou Passif Actif

Sensibilité (dB @1Watt/1m) 95 / 99

Pression sonore max (dB) 119/128

Réponse en Fréquence (Hz +/- 3dB) 100-18k / 42-100

Fréquence de croisement (Hz) 2200

Configuration de haut-parleurs 2 1x12 pouces / 1x18 pouces

Drivers pour HF Mylar 1 pouce

Impédance HF (Ohms) 4

Trompe HF Guide d'onde sur mesure pasétique ABS

Dispersion HF (^× ^) 90x30

Protection HF CTL - Absorption du courant par ampoule

Drivers fréquences médiannes 12 pouces (bobine de 2 pouces)

Puissance Programme-médianes (Watts)

Drivers Graves 18 pouces (bobine de 4 pouces)

PuissanceProgramme, graves(Watts) 1200

Protection, graves Excursion / Écrêtage / Thermique

Amplificateur de puissance/Aigües (Watts) 2 x 225

Amplificateur de puissance/Graves (Watts) 1200

Prises d'entrée - 1/4" 2

Entres - XLR 2

Contrôles de mélange

DEL Indicateurs Écriteaux

Pieds Oui

Roulettes Chariot

nés Oui

(13/8" - 3.5cm) Oui

Grille En métal, courbe et perforée

Finition Tapis noir

Finition optionnelle Peinture dure, noire

Autres détails

Haut-parleurs Satellites -

Ensemble de roulettes

DUAL OPERATION

Mixer

éXcursion 2000

System

cursion 2000

System

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), returnez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
