Type d'appareil	Station d'accueil USB 2.0 LAN
Interface	USB 2.0
Connectivité réseau	LAN
Nombre de ports USB	Non précisé
Compatibilité système	Windows, Mac OS, Linux (général)
Alimentation	USB bus powered ou adaptateur externe
Vitesse de transfert USB	Jusqu'à 480 Mbps
Fonctionnalités supplémentaires	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Matériau	Plastique et métal
Couleur	Non précisé
Garantie	Non précisé
Normes	Conforme aux standards USB 2.0 et LAN
Utilisation recommandée	Extension de ports USB et connexion réseau

FOIRE AUX QUESTIONS - REPLICATOR 2.0 DICOTA

Comment connecter le DICOTA REPLICATOR 2.0 à mon ordinateur ?

Pour connecter le DICOTA REPLICATOR 2.0 à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le port USB du réplicateur et l'autre dans un port USB disponible sur votre ordinateur.

Le DICOTA REPLICATOR 2.0 est-il compatible avec tous les systèmes d'exploitation ?

Le DICOTA REPLICATOR 2.0 est compatible avec les systèmes d'exploitation Windows, macOS et Linux. Assurez-vous d'avoir les derniers pilotes installés pour une fonctionnalité optimale.

Que faire si le DICOTA REPLICATOR 2.0 ne fonctionne pas correctement ?

Si le DICOTA REPLICATOR 2.0 ne fonctionne pas correctement, essayez de débrancher et de rebrancher le câble USB. Vous pouvez également redémarrer votre ordinateur et vérifier que les pilotes sont à jour.

Puis-je utiliser le DICOTA REPLICATOR 2.0 avec plusieurs écrans ?

Oui, le DICOTA REPLICATOR 2.0 prend en charge plusieurs écrans. Connectez-les aux ports disponibles et ajustez les paramètres d'affichage dans les paramètres de votre système d'exploitation.

Le DICOTA REPLICATOR 2.0 nécessite-t-il une alimentation externe ?

Non, le DICOTA REPLICATOR 2.0 fonctionne uniquement avec l'alimentation fournie par le port USB de votre ordinateur. Il n'y a pas besoin d'une alimentation externe.

Comment réinitialiser le DICOTA REPLICATOR 2.0 en cas de problème persistant ?

Pour réinitialiser le DICOTA REPLICATOR 2.0, débranchez-le complètement de votre ordinateur, attendez 10 secondes, puis rebranchez-le. Cela devrait résoudre la plupart des problèmes.

Le DICOTA REPLICATOR 2.0 est-il livré avec une garantie ?

Oui, le DICOTA REPLICATOR 2.0 est généralement livré avec une garantie de 2 ans. Vérifiez les détails spécifiques de la garantie sur le site du fabricant ou dans le manuel d'utilisation.

Où puis-je trouver des mises à jour de pilotes pour le DICOTA REPLICATOR 2.0 ?

Vous pouvez trouver des mises à jour de pilotes sur le site officiel de DICOTA dans la section support ou téléchargement. Assurez-vous de sélectionner le modèle correct.

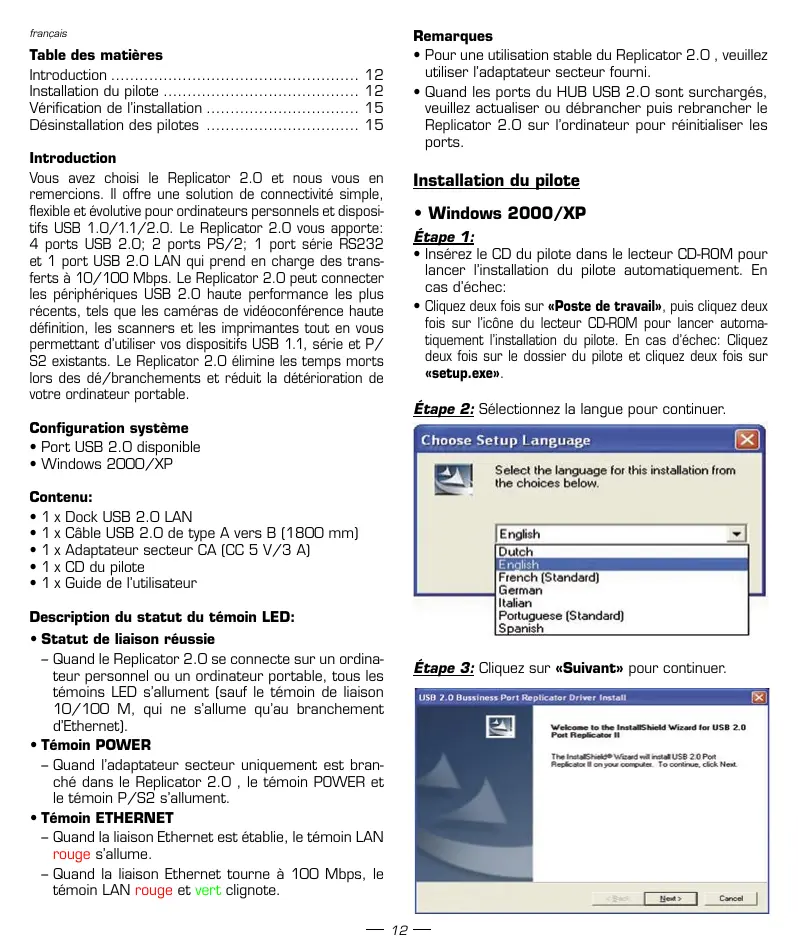

MODE D'EMPLOI REPLICATOR 2.0 DICOTA

Station d'accueil USB 2.0 LAN

español

Installation du pilote 12

Verificaton de I'installation 15

Désinstallation des pilotes 15

Introduction

Vou avez choisi le Replicaor 2.0 et nous vous en remercions. Il offre une solution de connectivite simple, flexible et evolutive pour ordinateurs personnels et disposits USB 1.0/1.1/2.0. Le Replicaor 2.0 you apporte: 4 ports USB 2.0; 2 ports PS/2; 1 port series RS232 et 1 port USB 2.0 LAN qui prend en charge des transferts a 10/100 Mbps. Le Replicaor 2.0 peut connecter les peripheriques USB 2.0 haute performance les plus recentes, tels que les cameras de videoconference haute definition, les scanners et les imprimantes tout en vous permettant d'utiliser vos dispositifs USB 1.1, serie et P/S2 existants. Le Replicaor 2.0 elimine les temps morts lors des de/branchements et reduit la détérioration de votre ordinateur portable.

Configuration système

• Port USB 2.0 disposable
• Windows 2000/XP

Contenu:

• 1 x Dock USB 2.0 LAN
• 1 x Cable USB 2.0 de type A vers B (1800 mm)
• 1 x Adaptateur secteur CA (CC 5 V/3 A)
• 1 x CD du pilote
• 1 x Guide de l'utilisateur

Description du statut du témoin LED:

- Statut de liaison réussie

• Quand le Replicator 2.0 se connecte sur un ordinateur personnel ou un ordinateur portable, tous les témoins LED s'allument (sauf le témoin de liaison 10/100 M, qui ne s'allume qu'au branchement d'Etherenet).

- Témoin POWER

• Quand I'adaptateur secteur uniquement est branché dans le Replicator 2.0, le témoin POWER et le témoin P/S2 s'allumment.

Témoin ETHERNET

• Quand la liaison Ethernet est établie, le témoin LAN rouge s'allume.
• Quand la liaison Ethernet tourne à 100 Mbps, le témoin LAN rouge et vert clignote.

Remarques

• Pour une utilisation stable du Replicator 2.0, veuillez utiliser l'adaptateur secteur fourni.
• Quand les ports du HUB USB 2.0 sont surcharges, veuillez actualiser ou debrancher puis rebrancher le Replicator 2.0 sur l'ordinateur pour réinitialiser les ports.

Installation du pilote

- Windows 2000/XP

Etape 1:

• Insérez le CD du pilote dans le lecteur CD-ROM pour lancer l'installation du pilote automatique. En cas d'éché:
• Cliquez deux fois sur «Poste de travail», puis cliquez deux fois sur l'icone du lecteur CD-ROM pour lancer automatique l'skeleton du pilote. En cas d'échec: Cliquez deux fois sur le dossier du pilote et cliquez deux fois sur «setup.exe».

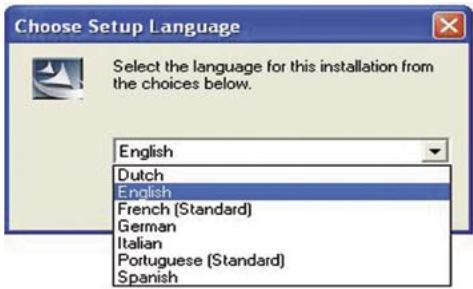

Étape 2: Sélectionnez la langue pour continuer.

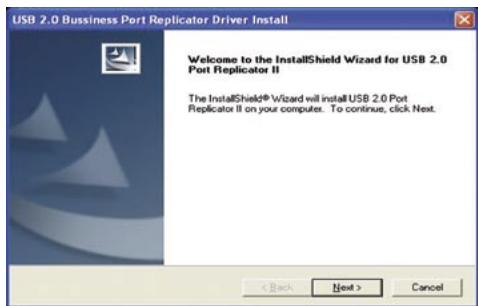

Étape 3: Cliquez sur «Suivant» pour continuer.

Étape 4: Clique sur «Suvient» pour continuer.

Étape 5a: Cliquez sur «Oui», puis sur «Terminer». (sous Windows 2000)

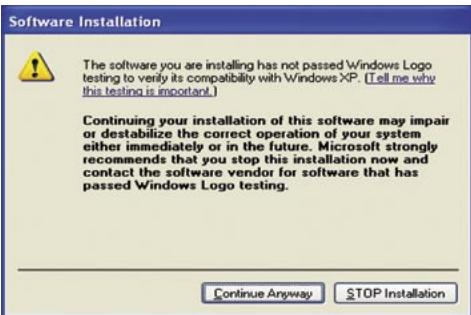

Étape 5b: Clique sur «Continuer» pour poursuivre (sous Windows XP)

Étape 6a: Cliquez sur «Oui», puis sur «Terminer».

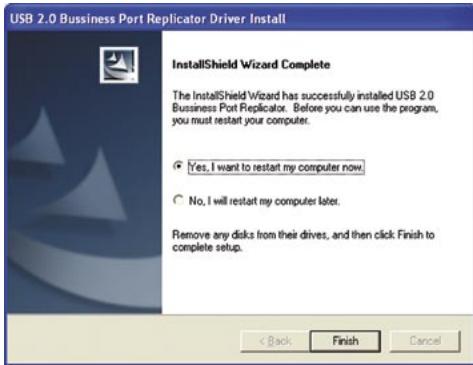

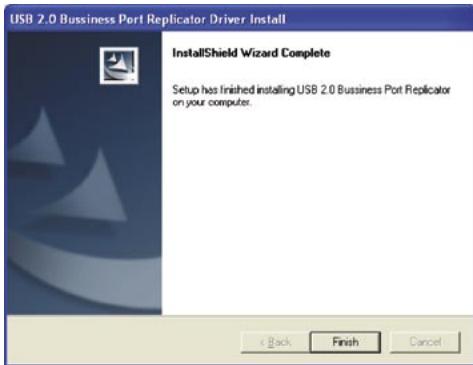

Étape 6b: Cliquez sur «Terminer» pour terminer l'installation.

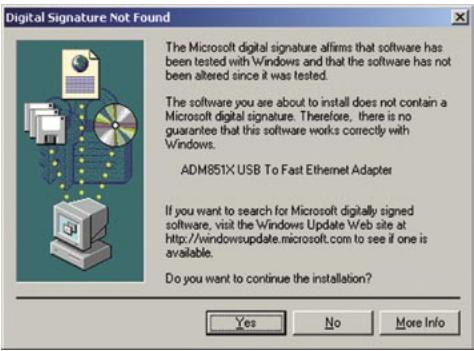

Etape 7a:

• Raccordez le port USB de type A du cable USB 2.0 du Replicator 2.0.
• Raccordez le port USB de type B du cable USB 2.0 sur les ports du HUB USB 2.0 de votre PC ou ordi-nateur portable.
• Cliquez sur «Oui» pour continuer.
  (Sous Windows 2000)

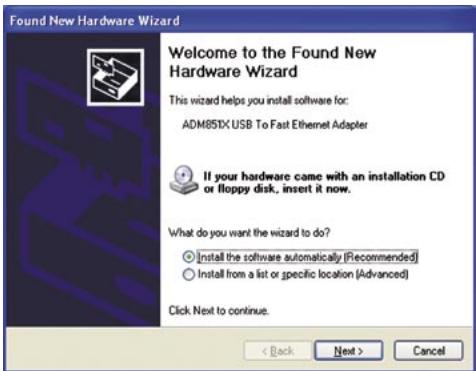

Étape 7b:

Le nouveau péripérisque «ADM851X USB To Fast Ethernet Adapter» s'affiche alors. (Sous Windows XP)
- Sélectionnez « Installer le logiciel automatiquement »
- Cliquez sur «Suvant» pour continuer.

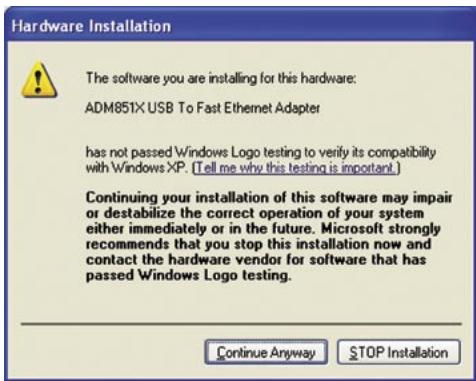

Étape 8: Cliquez sur «Continuer» pour poursuivre.

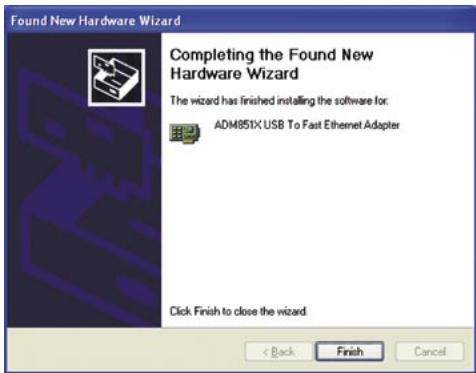

Etape 9: Cliquez sur «Terminer» pour terminer l'installation du pilote du periphérique «ADM851X USB To Fast Ethernet Adapter».

Verification de l'installation

- Windows 2000/XP

Étape 1:

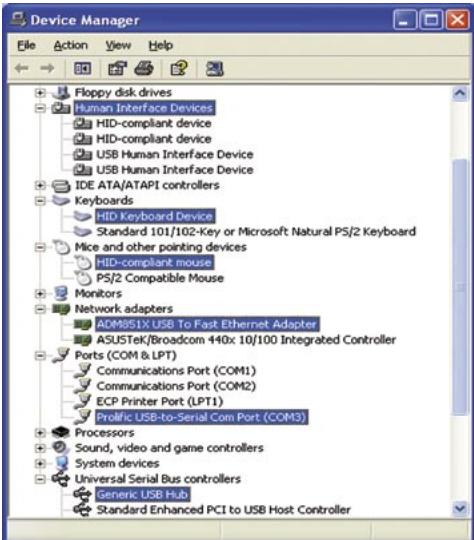

Pour vérifier l'installation russe du Replicator 2.0, veillez déplacer votre curseur sur «Poste de travail » → «Panneau de configuration» → «Système» → «Matériel» → «Gestionnaire de périhèques».
- Cliquez deux fois sur «Periphériques d'interface utiliseur (HID)» pour afficher «Periphérique conforme aux Periphériques d'interface utiliseur (HID)» x 2 et «Periphérique d'interface utiliseur USB» x 2.
- Cliquez deux fois sur «Claviers» pour afficher «Claviers HID».
- Cliquez deux fois sur «Souris et dispositifs de pointage» pour afficher «Souris conforme aux Periphériques d'interface utilisateur (HID)».
- Cliquez deux fois sur «Adaptateurs réseau» pour afficher «ADM851X USB To Fast Ethernet Adapter».
- Cliquez deux fois sur «Ports (COM & LPT)» pour afficher «Prolific USB-to-Serial Com Port (COMx)».
- Cliqueux deux fois sur «Contrôleurs de bus USB» pour afficher «Concentrateur USB générique» et «Periphérique USB composite générique».

Déinstallation des pilotes

- Windows 2000/XP

Étape 1:

• Menu Démarrer:

Veuillez cliquer sur «Démarrer» → «Panneau de configuration» → «Ajout/Suppression de programmes». [Windows XP uniquement]

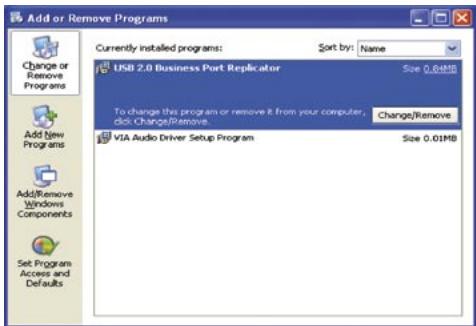

Menu Demarrer classique:

Veuillez cliquer sur «Démarrer» → «Paramètres» → «Panneau de configuration» → «Ajout/Suppression de programmes». (Windows 2000/XP uniquement)

• Sélectionnez «Replicator 2.0».
• Cliquez sur le bouton «Modifier» ou «Supprimer».

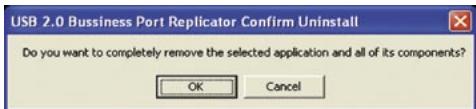

Étape 2: Cliquez sur «OK» pour continuer.

Sous Windows 2000, it is est possible que le modem n'apparaisse pas dans l'application «Supprimer le pérophérique en toute sécurité» dont l'icone se situe dans la barre des tâches. Par conséquent, il ne peut pas être arrêté. Si le message d'advertissement «Suppression dangereuse d'un pérophérique» s'affiche, ignorez-le s'il s'agit de votre modem. Ce dernier n'en sera pas affecté et continuaera à fonctionner normalement.

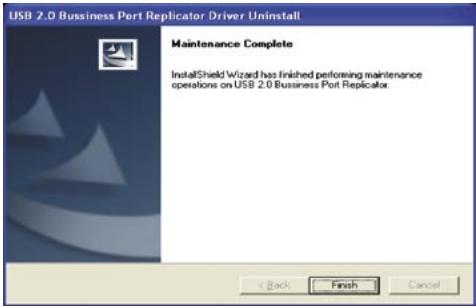

Étape 3: Cliquez sur «Terminer» pour terminer la déinstallation du pilote.

Certifications

FCC

Cet apparéil a fait l'objet d'essais et est conforme aux dispositions du chapitre 15 du réglement de la FCC. Son utilisation est soumise aux deux conditions suivantes:

• Cet apparéil ne peut pas provoquer d'interférences nuisibles.
• L'appareil doit résister à toutes interférences, y compris celles pouvant provoquer un fonctionnement incorrect

Clause de non responsabilité

Les informations contenues dans leprésent document peuvent être modifiées sans averissement préalable. Le fabricant ne garantit en aucune manière l'exactitude ou l'intégrality des informations contenues dans leprésent document et ne sera enaucun cas tenu responsable en cas de perte, de manque à gagner, ou d'autres dommages commerciaux, y compris notamment de dommages commerciaux accidentels, indirects ou autres. Ce document ne peut être reproduit, en totalité ou en partie, sousquelque forme que ce soit, ni transmis, que ce soit par un moyen mécanique, par photocopie ou par enregistrement, enregistrement d'informations ou système d'accès à des données sans l'autorisation écrite du fabricant.

Service client:

En cas de problème de fonctionnement du Replicator 2.0, nous vous conseillons de contacter votre revendeur ou distributeur local. Vous pouvez également nous contacter par mail [e-mail].

Garantie 2 ans. Notre site Web comporte l'intégralité des conditions de garantie: www.dicota.com.

Tous les produits et logiciels mentionnés dans ce document sont des marques déposées et sont la propriété de leurs détenteurs respectifs. Sous toutes réserves.
