BEDIENUNGSANLEITUNG REPLICATOR 2.0 DICOTA

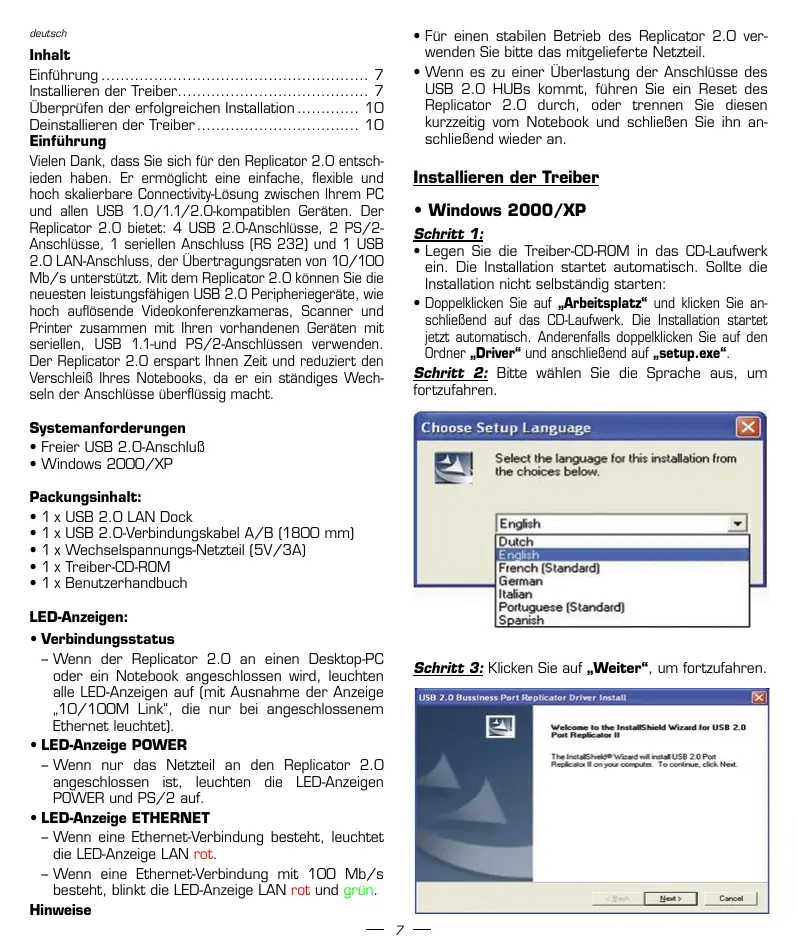

Installieren der Treiber 7

Überprüfen der erfolgreichen Installation 10

Deinstallieren der Treiber 10

Einführung

Vielen Dank, dass Sie sich für den Replica 2.0 entschieden haben. Er ermöglich eine einafche, flexible und hoch skalierbare Connectivity-Lösung zwischen ihrem PC und allen USB 1.0/1.1/2.0-kompatiblen Geräten. Der Replica 2.0 bietet: 4 USB 2.0-Anschlüsse, 2 PS/2-Anschlüsse, 1 seriellen Anschluss (RS 232) und 1 USB 2.0 LAN-Anschluss, der Übertragungsraaten von 10/100 Mb/s unterstützt. Mit dem Replica 2.0 konnen Sie die neuesten leistungsfähigen USB 2.0 Peripheriegerate, wie hoch auflösende Videokonferenzkameras, Scanner und Printer zusammen mit ihrenvorhandenen Geräten mit seriellen, USB 1.1-und PS/2-Anschlüssen verwenden. Der Replica 2.0 erspart ihren Zeit und reduziert den Verschließ Ihrss Notebooks, da er ein ständiges Wechseln der Anschlüsse überflüssig macht.

Systemanforderungen

Freier USB 2.0-Anschluß
- Windows 2000/XP

Packungsinhalt:

• 1xUSB2.0LAN Dock
• 1 x USB 2.0-Verbindungskabel A/B (1800 mm)
• 1 x Wechselsspannungs-Netzteil (5V/3A)
• 1 x Treiber-CD-ROM
• 1 x Benutzerhandbuch

LED-Anzeigen:

- Verbindungsstatus

• Wenn der Replicator 2.0 an einen Desktop-PC oder ein Notebook angeschlossen wird, leuchten alle LED-Anzeigen auf [mit Ausnahme der Anzeige "10/100M Link", die nur bei angeschlossenem Ethernet leuchtet].

LED-Anzeige POWER

• Wenn nur das Netzeil an den Replica 2.0 angeschlossen ist, leuchten die LED-Anzeigen POWER und PS/2 auf.

- LED-Anzeige ETHERNET

• Wenn eine Ethernet-Verbindung besteht, leuchtet die LED-Anzeige LAN rot.
• Wenn eine Ethernet-Verbindung mit 100 Mb/s besteht, blinking die LED-Anzeige LAN rot und grün.

Hinweise

• Für einen stabilen Betrieb des Replicator 2.0 verwenden Sieitte das mitgelieferte Netzteil.
• Wenn es zu einer Überlastung der Anschlüsse des USB 2.0 HUBs kommt, führen Sie ein Reset des Replicator 2.0 durch, oder trennen Sie diesen kurzzeitig vom Notebook und schreiben Sieihn anschließend wieder an.

Installieren der Treiber

- Windows 2000/XP

Schritt 1:

• Legen Sie die Treiber-CD-ROM in das CD-Laufwerk ein. Die Installation startet automatisch. Soltte die Installation nicht selbständig starten:
• Doppelklicken Sie auf „Arbeitsplatz" und klien Sie anschliebend auf das CD-Laufwerk. Die Installation startet jetzt automatisch. Anderenfalls doppelklicken Sie auf den Ordner „Driver" und anschliebend auf „setup.exe".

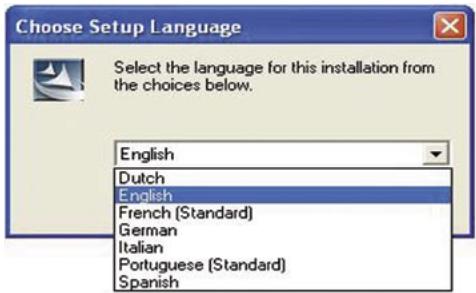

Schritt 2:itte wahlen Sie die Sprache aus, um fortzufahren.

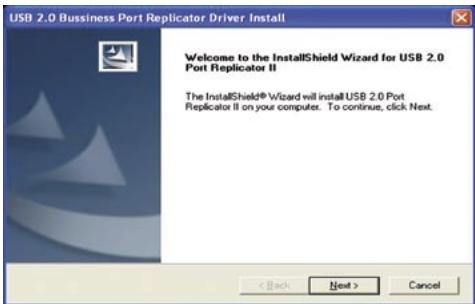

Schnitt 3: Klichen Sie auf „Weiter“, um fortzufahren.

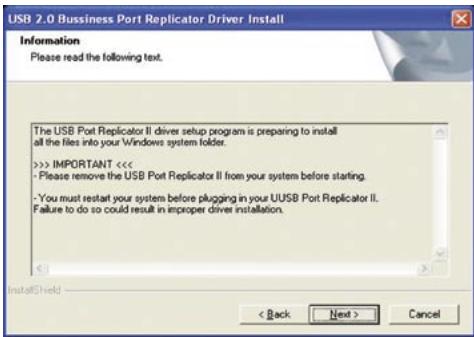

Schnitt 4: Klichen Sie auf „Weiter“, um fortzufahren.

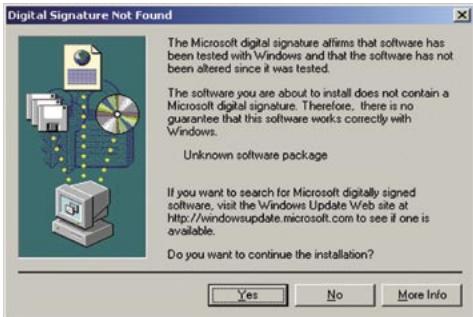

Schritt 5a: Klichen Sie auf „Ja“, um fortzufahren. (Unter Windows 2000).

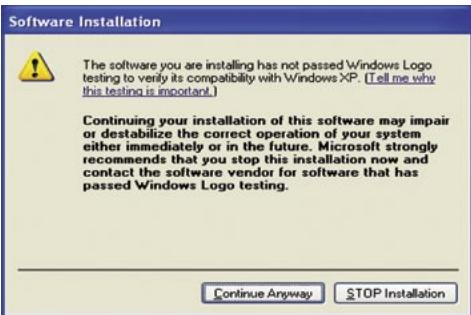

Schritt 5b: Klichen Sie auf „Trotzdem fortfahren" um fortzufahren (Unter Windows XP)

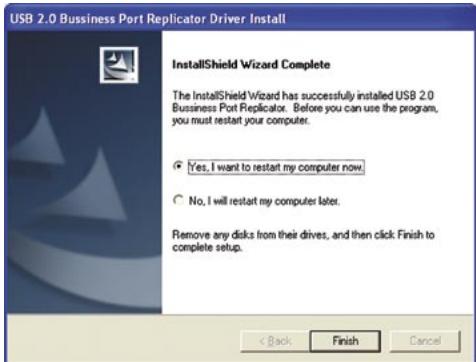

Schritt 6a: Klichen Sie auf „Ja“ und anschliebend auf „Fertig stellen".

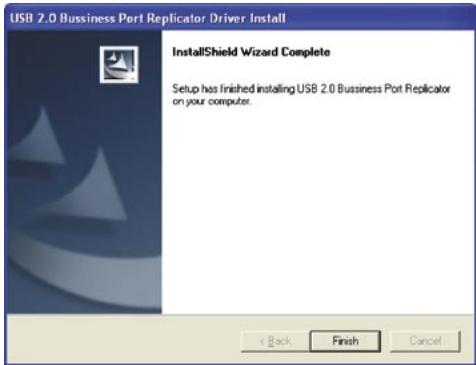

Schritt 6b: Klichen Sie auf „Fertig stellen" um die Installation zu beenden.

Schritt 7a:

• Stecken Sie den USB-Stecker Typ A (flacher Stecker) von einem USB-Kabel Version 2.0 in den Replicator.
• Stecken Sie den USB-Stecker Typ B von dem USB-Kabel Version 2.0 in einen freiem Port Ihres Rechners oder Notebooks ein.

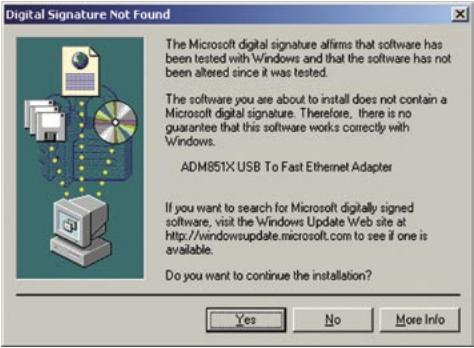

• Klichen Sie auf „Ja“, um fortzufahren. (Unter Windows 2000).

Schritt 7b:

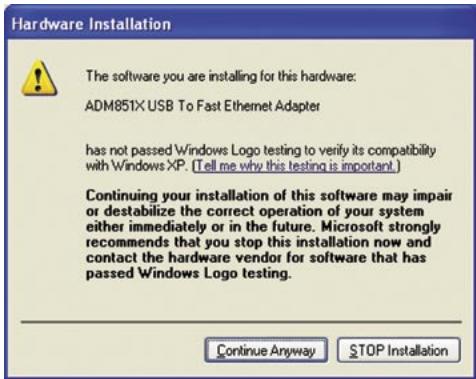

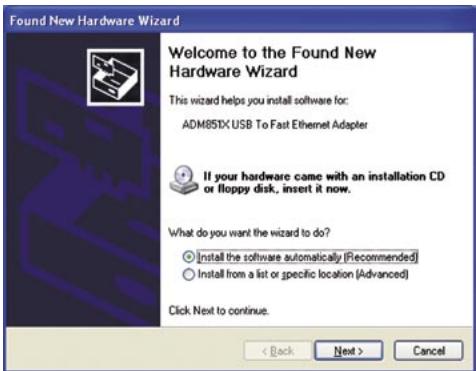

• Dann wird „ADM851X USB to Fast Ethernet Adapter“ angezeigt. [Unter Windows XP].
• Wahlen Sie „Software automatisch installmenten" aus.
• Klichen Sie auf „Weiter“, um fortzufahren.

Schritt 8: Klichen Sie auf „Trotzdem fortfahren“, um fortzufahren.

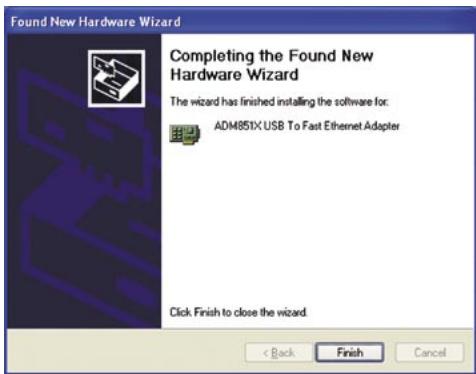

Schritt 9: Klichen Sie auf „Fertigstellen“, um die Installation des „ADM851X USB To Fast Ethernet Adapter“ Treibers abzuschreiben.

Überprüfen der erfolgreichen Installation

- Windows 2000/XP

Schritt 1:

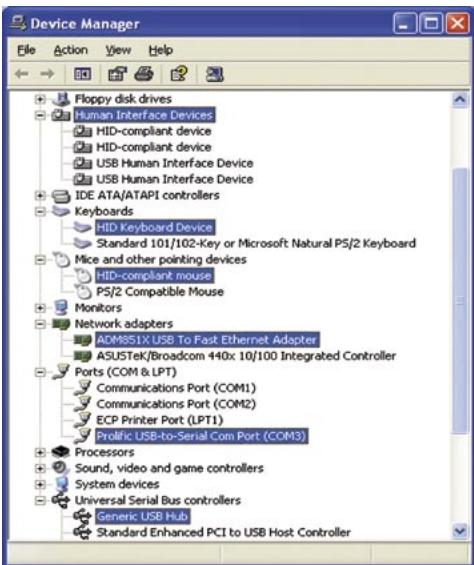

Um zu überprüfen, ob die Installation des Replicator 2.0 erfolgreich war, wahren Sie „Arbeitsplatz“ → „Systemsteuerung“ → „System“ → „Hardware“ → „Gerätmanager“.
- Durch Doppelklicken auf „Eingabegeräte (Human Interface Devices)“ werden je zwei Einträge für „HID-konformes Gerät“ und „USB-Eingabegerät“ angezeigt.
- Durch Doppelklicken auf „Tastaturen“ wird der Eintrag „HID-Tastatur“ angezeigt.
Durch Doppelklicken auf „Mause und andere Zeiggeberate" wird der Eintrag „HID-kompatible Maus" angezeigt.
- Durch Doppelklicken auf „Netzwerkkadapter“ wird der Eintrag „ADM851X USB To Fast Ethernet Adapter“ angezeigt.
- Durch Doppelklicken auf „Anschlüsse (COM und LPT)“ wird der Eintrag „Prolific USB-to-Serial Com Port (COMx)“ angezeigt.
- Durch Doppelklicken auf „Universal Serial Bus-Controller“ werden die Einträge „Standard-USB-HUB und USB-Verbundgerät“ angezeigt.

Deinstallieren der Treiber

- Windows 2000/XP

Schritt 1:

• Startmenu:

Klichen Sie auf „Start“ → „Systemsteuerung“ → „Software“ (nur Windows XP)

Klassisches Startmenu:

Klicken Sie auf „Start“ → „Einstellungen“ → „Systemsteuerung“ → „Software" (nur Windows 2000/XP)

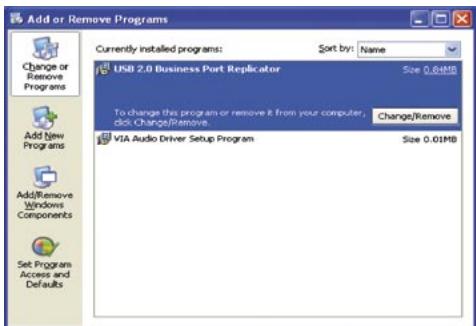

Wahlen Sie den Eintrag „Replicator 2.0".
- Klichen Sie auf die Schaltfläche „Bearbeiten/Entfernen".

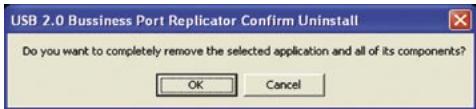

Schritt 2: Klichen Sie auf „OK“, um fortzufahren.

Unter dem Betriebssystem Windows 2000 kann es vorkommen, daß das Modem nicht unter dem Icon-, Hardware safer entfernen" in der Taskleiste auftaucht und aus dieser Grund nicht gestoppt werden. Solle ein Warnhinweis „Unsichere Enternung von Hardware" auftauchen, dann ignorerien Sieihnitte. Der Vorgang hat keine negative Auswirkung auf das Modem und es wird weiterhin normal Funktionieren.

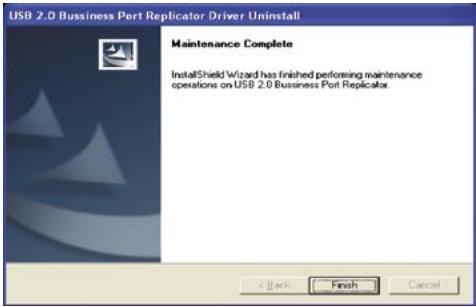

Step 3: Klichen Sie auf „Fertig stellen“, um die Deinstallation abzuschreiben.

Zertifikate

FCC

Dieses Gerät wurde getestet und entspricht dem Part 15 der FCC Regularien. Der Betrieb des Geräts unterliegt zwei Bedingungen:

• Das Gerätarf keine schadhafte Störungen hervorrufen.
• Das Gerät muß jeder Art von Störung akzeptieren, auch dann wenn diese Störung den eigenen Betrieb einschränkt.

Haftungsausschluß

Die Information in thisem Dokument kann sich ohne Vorankündigungändern. Der Hersteller gewährt keine Zusagen oder Garantien, weder implizit noch explizit, in Bezug auf die Genauiigkeit oder Vollständigkeits des Documents und übernimmt in keinster Weise eine Haftung fur Verlust oder entgangenen Gewinn oder sonstige kommerzielle Schäden, die einschreiben nonetheless nicht beschränkt sind auf spezielle, zufällige, Folge- oder sonstigen Geschäftsschaden. Dieses Dokumentarfond weder in Teilen noch als Ganzes in irgendiner Form reproduziert oder übermittelt werden weder Mechanisch, noch per Fotokopie oder durch Speicherung, Informationsspeicherung und Informationszugangssysteme ohne die schriftliche Erlaubnis des Herstellers.

Kundendienst:

Sollten Sie Probleme im Umgang mit dem Replicator 2.0 haben, dann setzen Sie sich mit Ihrortlichen Handler oder Distributor in Verbindung. Ansonsten können Sie uns unter [e-mail].

2 Jahre Garantie. Sie finden den vollständigen Text zu unseren Garantiebedingungen im Internet: www.dicota.com.

Alle in thisem Dokument erwahnten Produkte und Software sind registrierte Marken und gehoren dem jeweiligen Markeninhaber. Fehler vorbehalten.
