MANUALE UTENTE REPLICATOR 2.0 DICOTA

Stazione di docking USB 2.0 per LAN

english

Table of contents

Introduction 1

Installazione dei driver 22

Verifica dell'installazione 25

Rimozione dei driver 25

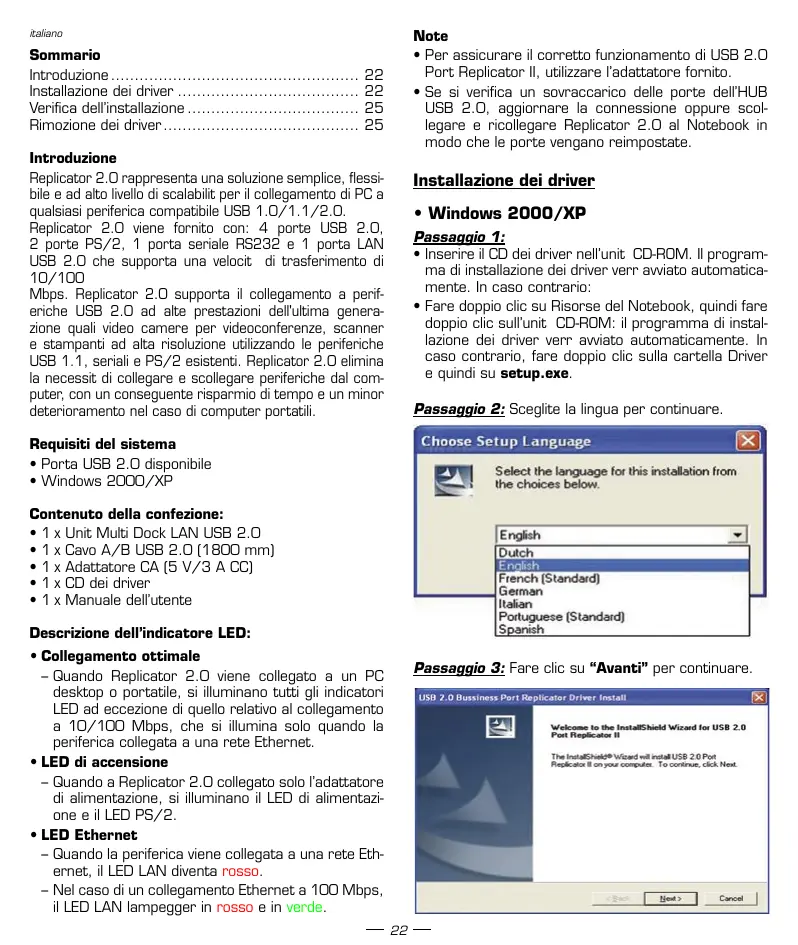

Introduzione

Replicator 2.0 rappresenta una solutione simplice, flessible e ad alto livello di scalabilit per il collegamento di PC a qualiasi periferica compatible USB 1.0/1.1/2.0.

Replicator 2.0 viene fornito con: 4 porte USB 2.0, 2 porte PS/2, 1 porta seriale RS232 e 1 porta LAN USB 2.0 che supporta una velocit di trasferimento di 10/100

Mbps. Replicator 2.0 supporta il collegamento a periferiche USB 2.0 ad alte prestazioni dell'ultima genereza quali video camere per videoconferenze, scanner e stampanti ad alta risoluzione utilizzando le periferiche USB 1.1, seriali e PS/2 esistenti. Replicator 2.0 elimina la necessità di collegare e sccollegare periferiche dal computer, con un segmente risparmio di tempo e un minor deterioramento nel caso di computer portatil.

Requisiti del sistema

• Porta USB 2.0 disponible
• Windows 2000/XP

Contenuto della confezione:

• 1 x Unit Multi Dock LAN USB 2.0
• 1 x Cavo A/B USB 2.0 [1800 mm]
• 1 x Adattatore CA (5 V/3 A CC)
• 1 x CD dei driver
• 1 x Manuale dell'utente

Descrizione dell'indicatore LED:

- Collegamento ottimale

• Quando Replicator 2.0iene collegato a un PC desktop o portatile, si illuminano tutti gli indicatori LED ad eccezione di quello relativo al collegamento a 10/100 Mbps, che si illumina solo quando la periferica collegata a una rete Ethernet.

LED di accensione

• Quando a Replicator 2.0 collegato solo l'adattatore di alimentazione, si illuminano il LED di alimentazione e il LED PS/2.

- LED Ethernet

• Quando la perifericaiene collegata a una rete Ethernet, il LED LAN diventa roso.
• Nel caso di un collegamento Ethernet a 100 Mbps, il LED LAN lampegger in rosso e in verde.

Note

• Per assicurare il corretto funzionamento di USB 2.0 Port Replicator II, utilizes r'adattatore fornito.
• Se si verifica un sovraccarico delle porte dell'HUB USB 2.0, aggiornare la connessione oppure scollegare e ricollegare Replicator 2.0 al Notebook in modo che le porte vengano reimpostate.

Installazione dei driver

- Windows 2000/XP

Passaggio 1:

• Inserire il CD dei driver nell'unit CD-ROM. Il programma di installatione dei driver verr'awiato automaticamente. In caso contrario:
• Fare doppio sic su Risorse del Notebook, quando fare doppio sic sull'unit CD-ROM: il programma di instalazione dei driver verr avviato automaticamente. In caso contrario, fare doppio sic sulla cartella Driver e quando su setup.exe.

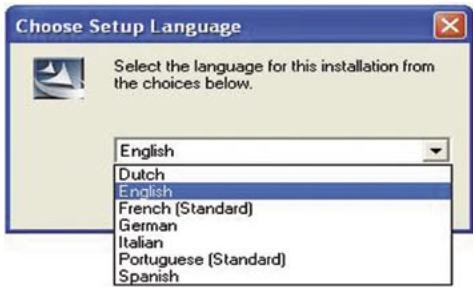

Passaggio 2: Sceglite la lingua per continuare.

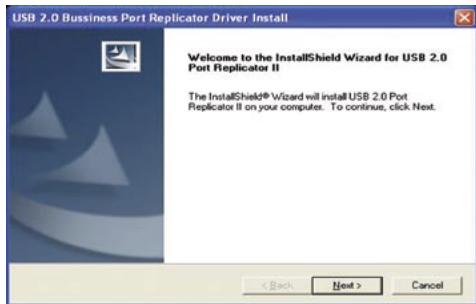

Passaggio 3: Fare clc su "Avanti" per continuare.

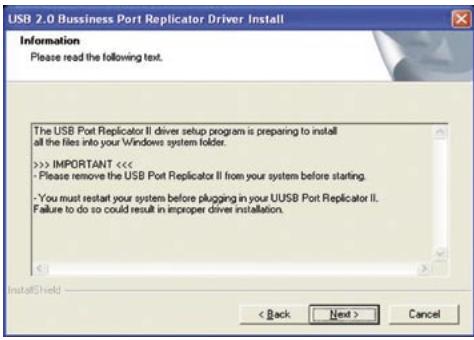

Passaggio 4: Fare clic su "Avanti" per continuare.

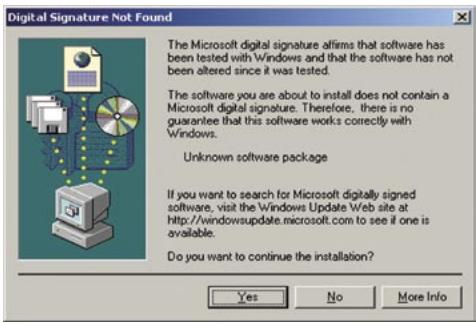

Passaggio 5a: Clic su "Si" per proseguire. (con Windows 2000)

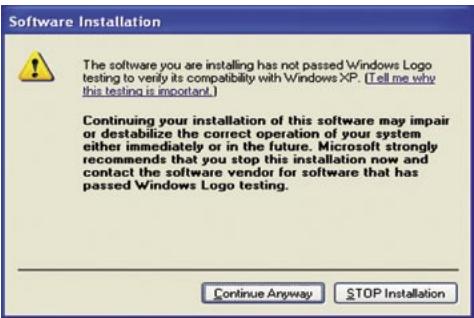

Passaggio 5b: Cliccate "Continuare" per continuare (sotto Windows XP).

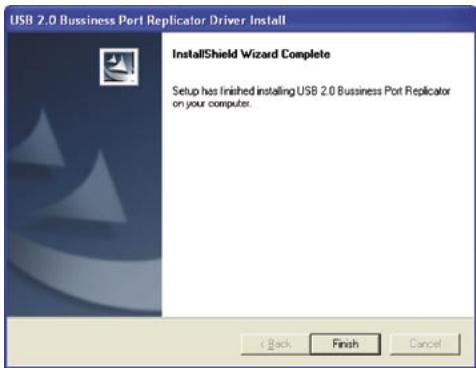

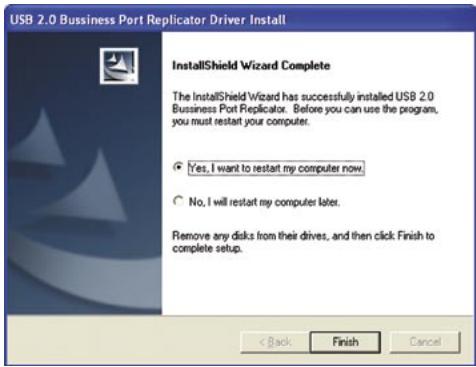

Passaggio 6a: Fare cli c su "Si" e quindi su "Fine".

Passaggio 6b: Clic su "Continuare ugualmente" per completare l'installazione.

Passaggio 7a:

• Collegate il connettore USB di tipo A (connettore piatto) del cavo USB versione 2.0 al Replicator.
• Collegate il connettore USB di tipo B del cavo USB versione 2.0 a una porta abilitata del vostro calcolo ratore o Notebook.

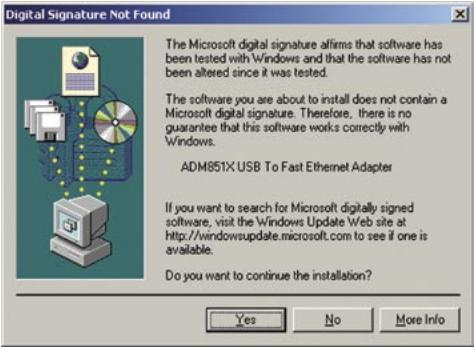

• Cliccate sul tasting "Si" per continuare. [con Windows 2000].

Passaggio 7b:

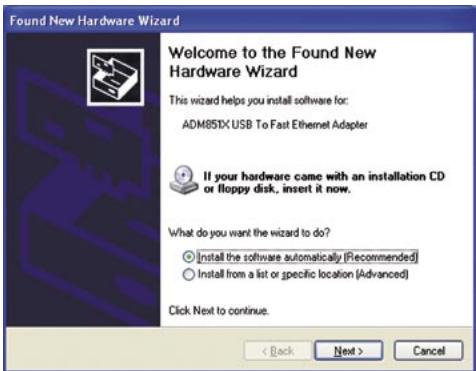

• Segue l'indicazione "ADM851X USB to Fast Ethernet Adapter" (con Windows XP).
• Scegliete "Installiare automaticamente il software".

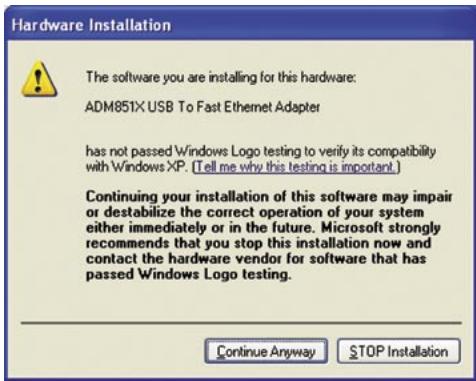

• Cliccatte "Continuare" per continuare.

Passaggio 8: Cliccate "Continuare" per continuare.

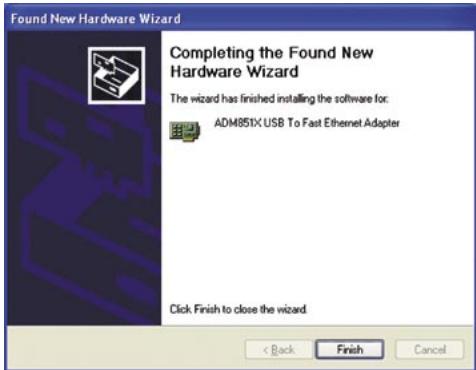

Passaggio 9: Cliccate sul tasto "Completare", per conclusione l'installazione del driver "ADM851X USB To Fast Ethernet Adapter".

Verifica dell'installazione

- Windows 2000/XP

Passaggio 1:

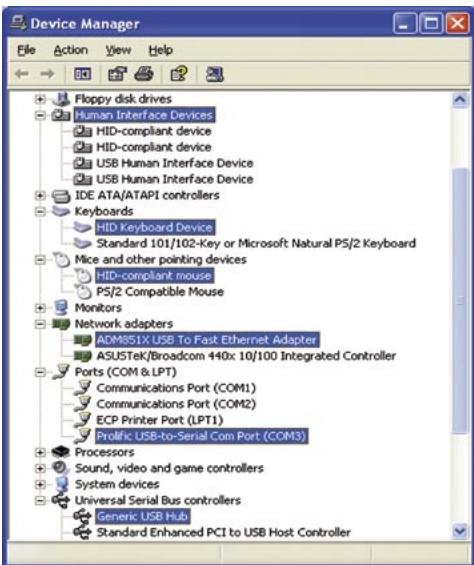

• Per verificare che Replicator 2.0 sua stato instal-. lato correttamente, selezione "Risorse del computer" "Panello di controllo" "Sistema" "Hardware" "Gestione periferiche".
• Fare doppiociesu "Human Interface Device [HID]": verranno visualizzate due opzioni per Periferica compatible HID e due opzioni per Periferica USB Human Interface".
• Se si fa doppiociesu "Tastiere" verr visualizzata l'opzione "Tastiera HID".
• Se si fa doppiociesu "Mouse e alte periferiche di punctamento" verr visualizzata l'opzione "Mouse compatibile HID".
• Se si fa doppio clic su "Schede di rete" verr visualizzata l'opzione "ADM851X USB To Fast Ethernet Adapter".
• Se si fa doppiociesu "Porte (COM e LPT)" verr visualizzata I'opzione "Prolific USB-to-Serial Com Port (COMx)".
• Se si fa doppio clic su "Controller USB (Universal serial bus)" verranno visualizzate le opzioni "HUB USB generico" e "Periferica USB composita".

Rimozione dei driver

- Windows 2000/XP

Passaggio 1:

• Menu di avvio:

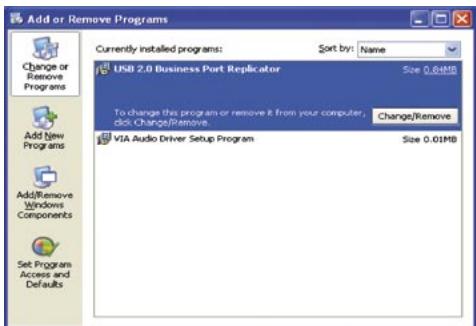

Fare cli c sul pulsante "Start" "Panello di Controllo" "Installazione applicazioni". (Solo Windows XP)

Menu di avvio classico:

Fare cli sul pulsante "Start" "Impostazioni" "Panello di controllo" "Installazione applicazioni". [Solo Windows 2000 e Windows XP]

• SeLECTIONARE "Replicator 2.0".
• Fare cli s u "Cambia/Rimuovi".

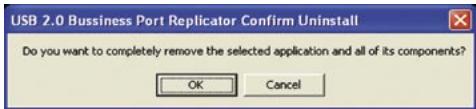

Passaggio 2: Fare cli c su "OK" per continuare.

Con il sistema operativo Windows 2000 il modem potrebbe eventualmente non apparire sotto l'icona „rimozione sicura dell'hardware" nel driver e per quello motivo potrebbe non essere fermato. In caso della segnalazione „eliminazione dell'hardware non sicura" si prega di ignorarla. Questo processo non ha nessun effetto negativo sul modem che continuera a funzionare regolamente.

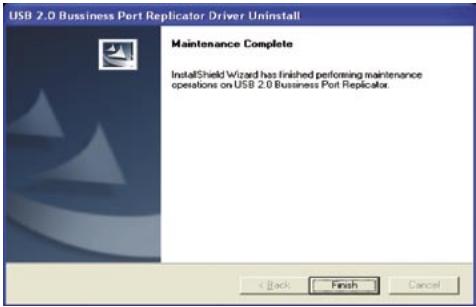

Passaggio 3: Fare cliq su "Fine" per completare la disinstallazione dei driver.

Certificazioni

FCC

L'appareccchio è stato collaudato e risponde alla parte 15 del regolamento FCC. L'esercizio dell'unità presupponne due condizioni:

L'apparecchio non deve provocare interferenze dannose.
- L'apparecchiouveessereingradedistreserteagoni tipodiinterferenza,ane sequesta interferen-zenza limitiopropioesercizio.

Esclusione alla responsabilità

Le informazioni cont∉ne del documento sono soggette a migliorifichezza preavviso. Il produttore dell'apparecchio non da una garanzia implicita o esplicità in merito alla correttezza o alla completeness della presente documento e non si assume in alcun modo una responsabilità per la perdita di utili o altri danni commerciali, ad inclusione ma non limitamente a danni commerciali specifici, casuali, seguecenti o di altre tipo. Non è permesso riproduire o trasmettere il presente documento in parte o in tutto in modo meccanico, in forma di fotocopia o salvando come file su sistemi di registrazione di informazioni e sistemi di accesso a informazioni sensa l'espresso assenso per iscritto del produttore.

Servizio di assistenza:

Qualora dovessero nascere dificoltà con l'esercizio del dostro Replicator 2.0, vi preghiamo di mettervi in contatto con il dostro rivenditore o distributore locale. Inoltre potete sempre contattarci tramite [e-mail].

2 anni di garanzia Troverete il testo completeness delle nostre condizioni di garanzia in internet sul dato: www.dicota.com.

Tutti i prodotti e la software sopraindicati sono marchi registrati dei rispettivi titolari. Con riserva di errori.
