HARBOUR2.0 - Station d'accueil USB DICOTA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Station d'accueil USB 2.0
Connexion principale	USB 2.0
Port réseau	LAN Ethernet
Compatibilité OS	Windows, Mac OS, Linux (général)
Nombre de ports USB	Non précisé
Type de ports USB	USB 2.0
Alimentation	Alimentation externe (probable)
Dimensions	Non précisé
Poids	Non précisé
Fonctionnalités réseau	Support LAN 10/100 Mbps
Indicateurs LED	Oui (probable)
Matériau	Plastique robuste
Utilisation recommandée	Extension connectivité PC portable
Installation	Plug and Play
Garantie	Non précisé

FOIRE AUX QUESTIONS - HARBOUR2.0 DICOTA

Comment connecter mon DICOTA HARBOUR2.0 à mon ordinateur ?

Pour connecter votre DICOTA HARBOUR2.0 à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le port USB de la station d'accueil et l'autre extrémité dans un port USB disponible sur votre ordinateur.

Pourquoi mon DICOTA HARBOUR2.0 ne charge pas mon ordinateur ?

Assurez-vous que le DICOTA HARBOUR2.0 est correctement connecté à une source d'alimentation et que le câble d'alimentation est en bon état. Vérifiez également que votre ordinateur est compatible avec la puissance de charge de la station.

Comment résoudre les problèmes de connexion avec des périphériques externes ?

Vérifiez que tous les câbles sont correctement branchés et que les périphériques sont allumés. Essayez de débrancher et de rebrancher les périphériques ou de les tester sur un autre port USB.

Mon DICOTA HARBOUR2.0 est-il compatible avec tous les ordinateurs ?

Le DICOTA HARBOUR2.0 est compatible avec la plupart des ordinateurs portables et de bureau équipés de ports USB et Thunderbolt. Vérifiez les spécifications techniques de votre ordinateur pour confirmer la compatibilité.

Comment mettre à jour le firmware du DICOTA HARBOUR2.0 ?

Pour mettre à jour le firmware, visitez le site web de DICOTA et téléchargez le dernier firmware disponible pour votre modèle. Suivez les instructions fournies pour effectuer la mise à jour.

Que faire si le DICOTA HARBOUR2.0 ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et fonctionnel. Testez avec une autre prise électrique si nécessaire. Si le problème persiste, contactez le support technique de DICOTA.

Comment réinitialiser le DICOTA HARBOUR2.0 aux paramètres d'usine ?

Pour réinitialiser le DICOTA HARBOUR2.0, débranchez-le, puis maintenez le bouton de réinitialisation (s'il y en a un) enfoncé pendant 10 secondes avant de le rebrancher.

Les ports USB du DICOTA HARBOUR2.0 sont-ils compatibles avec des appareils de différentes marques ?

Oui, les ports USB du DICOTA HARBOUR2.0 sont standard et devraient être compatibles avec la plupart des appareils USB, quelle que soit la marque.

Quelle est la garantie du DICOTA HARBOUR2.0 ?

Le DICOTA HARBOUR2.0 est généralement couvert par une garantie de 2 ans à compter de la date d'achat. Conservez votre preuve d'achat pour bénéficier de la garantie.

MODE D'EMPLOI HARBOUR2.0 DICOTA

1.1 Caracteristiques et Spécifications 3
1.2 Configuration Systeme Requise 4
1.3 Contenu du Paquet 4
1.4 Connecteurs 5
1.5 Fonctions Disponibles 5
1.6 temoin led 6

2. INSTALLER LE HARBOUR 2.0 7

2.1 Installation du Pilote 7
2.1.1 Installation du Pilote sous Win98/98S 7
2.1.2 Installation du Pilote sous WinME 17
2.1.3 Installation du Pilote sous Win2000 19
2.1.4 Installation du Pilote sous WinXP 23
2.2 ce que vous avez besoin de savoir 25

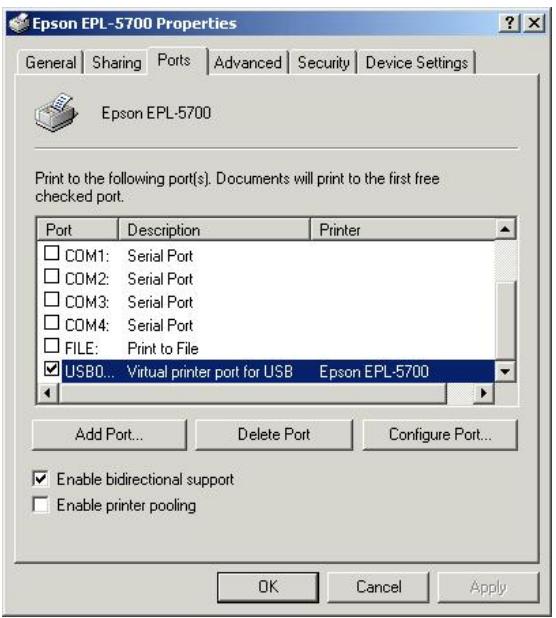

2.3 installer une imprimante 27

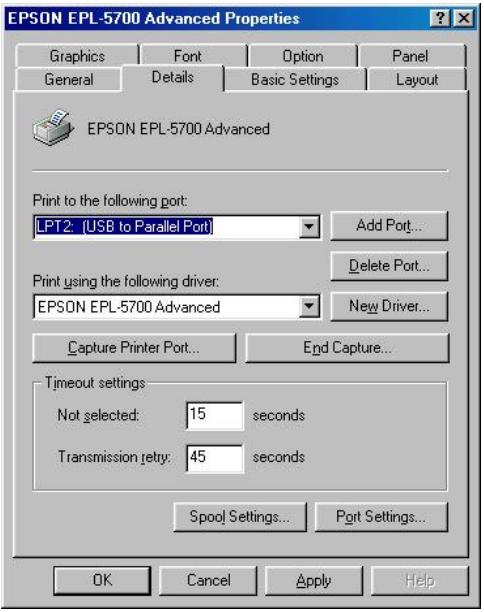

2.3.1 Pour Windows 98/SE/ME 27

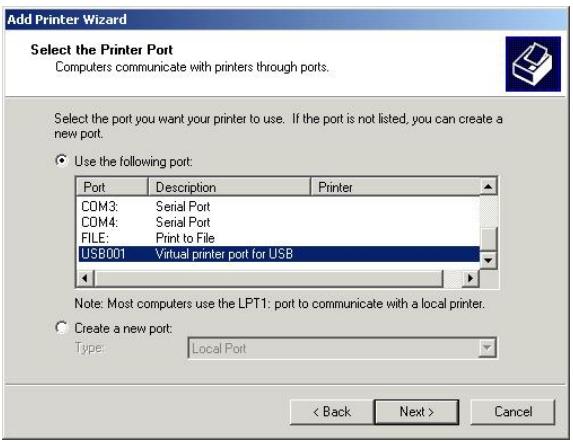

2.3.2 Pour Windows 2000/XP 29
2.4 Installer HyperTerminal avec USB vers port série 30

3. DESINSTALLER LE HARBOUR 2.0 32

3.1 Retirer le periphérique 32
3.2 desinstaller le pilote 32

3.2.1 Pour Windows 98/98SE/ME 32
3.2.2 Pour Windows 2000/XP 33

4. REMARQUES D'UTILISATION 35

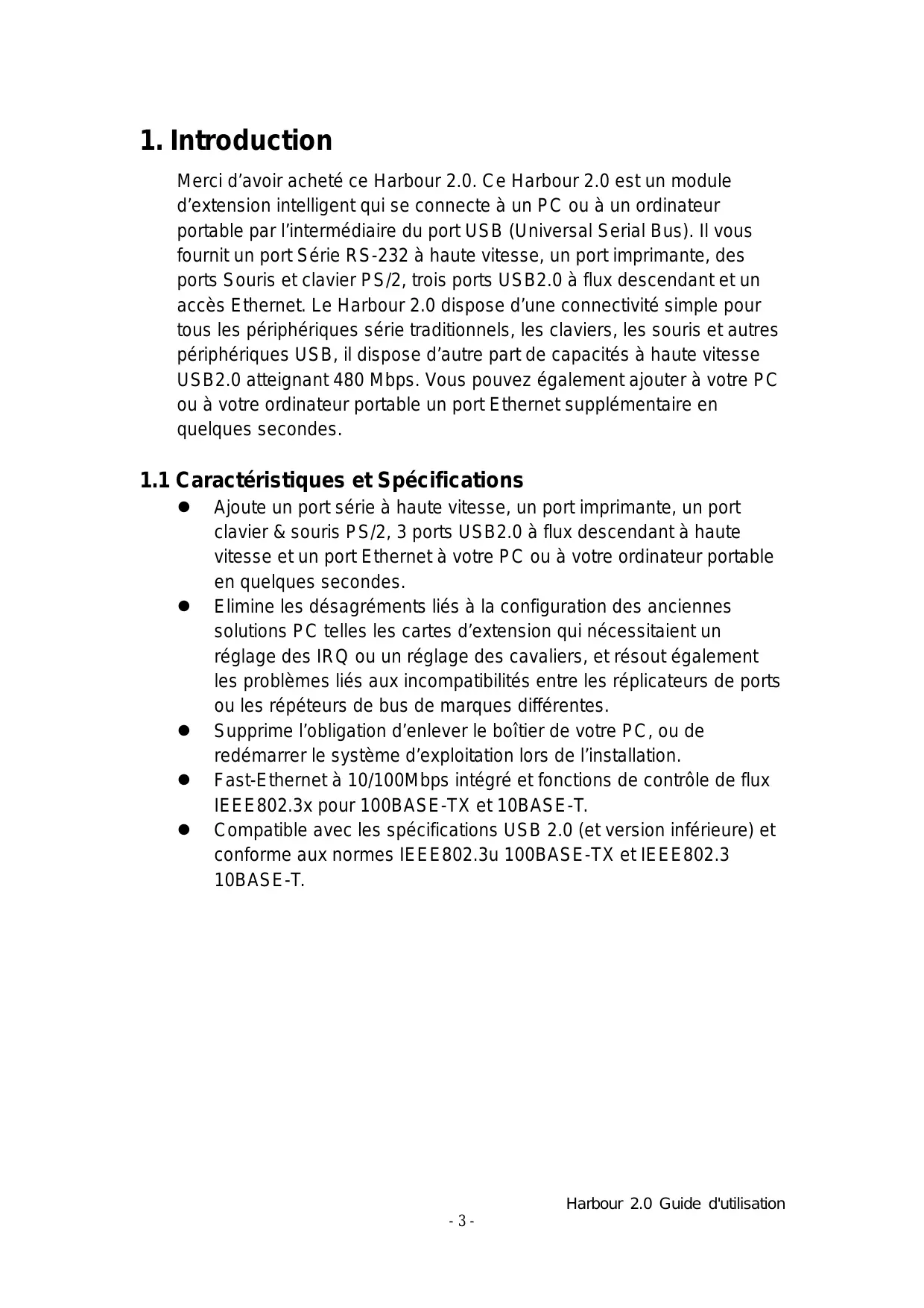

1. Introduction

Merci d'avoir acheté ce Harbour 2.0. Ce Harbour 2.0 est un module d'extension intelligent qui se connecte à un PC ou à un ordinateur portable par l'intérimédiaire du port USB (Universal Serial Bus). Il vous fournit un port Série RS-232 à haute vitesse, un port imprimante, des ports Souris et clavier PS/2, trois ports USB2.0 à flux descendant et un accès Ethernet. Le Harbour 2.0 dispose d'une connectivité simple pour tous les péripériques série traditionnels, les claviers, les souris et autres péripériques USB, il dispose d'autre part de capacités à haute vitesse USB2.0 atteignant 480 Mbps. Vous pouvez également ajouter à votre PC ou à votre ordinateur portable un port Ethernet supplémentaire en quelques secondes.

1.1 Caracteristiques et Spécifications

• Ajoute un port série à haute vitesse, un port imprimante, un port clavier & souris PS/2, 3 ports USB2.0 à flux descendant à haute vitesse et un port Ethernet à votre PC ou à votre ordinateur portable en quelques secondes.
• Elimine les désagreements liés à la configuration des ancienne solutions PC telles les cartes d'extension qui nécessitate un réglage des IRQ ou un réglage des cavaliers, et résout également les problèmes liés aux incompatibilités entre les représentateurs de ports ou les repêteurs de bus de marques différentes.
• Supprime l'obligation d'enlever le boîtier de votre PC, ou de redémarrer le système d'exploitation lors de l'installation.
• Fast-Ethernet à 10/100Mbps intégré et fonctions de contrôle de flux IEEE802.3x pour 100BASE-TX et 10BASE-T.
• Compatible avec les specifications USB 2.0 (et version inférieure) et conforme aux normes IEEE802.3u 100BASE-TX et IEEE802.3 10BASE-T.

Product Information:

1. Un PC équipé d'un processeur de série Pentium ou équivalent.
2. Un minimum de 16M bytes de RAM.
3. Un port USB de type A à flux descendant disponible (UHCI, OHCI, ou EHCI).
4. Windows 98 ou une version plus récente.

1.3 Contenu du Paquet

Le produit que vous avez acheté doit comprendre l'équipement et les accessoires indiqués ci-dessous:

1. Harbour 2.0
2. Un cable USB de type AB de 6 pouces.
3. Un adaptateur d'alimentation 2A avec interrupteur.
4. Un CD contenant le Manuel Utilisateur et le Pilote du Harbour 2.0

1.4 Connecteurs (Réf. Fig.1)

1. Un connecteur d'interface série DB-9 RS-232 supporting les débits en bauds de 2,400 à 115.2K.
2. Un connecteur parallele port imprimante DB-25 supportant un port imprimante IEEE-1284.
3. Un Mini-din pour clavier et souris PS/2.
4. Trois ports USB de type A à flux descendant.
5. Un connecteur USB de type B à flux montant.
6. Un connecteur Ethernet RJ45.

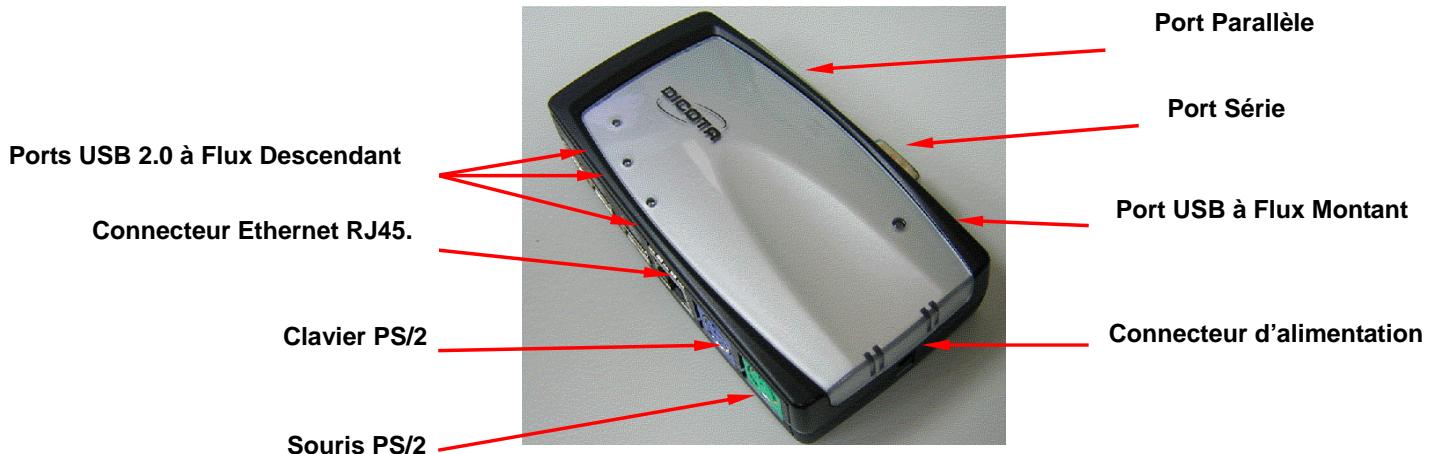

Fig.1

1.5 Fonctions Disponibles.

Les fonctions disponibles du Harbour 2.0 dépendent de l'alimentation fournie :

- Alimenté par Bus

1. Connectez le cable USB2.0 à votre ordinateur pour fournir une alimentation par bus.
2. Lorsque vous fournissez uniquement une alimentation par bus, le port souris & clavier PS/2, le port imprimante RS232, et le port Ethernet seront actifs. Cependant, les ports USB2.0 à Flux Descendant peuvent quand même fonctionner mais dans un mode de faible puissance, pour cette raison, il est recommendé d'utiliser un adaptateur d'alimentation externe. (Pour l'utilisation de toutes les fonctions)

- Alimentation Externe

1. Connectez l'adaptateur d'alimentation pour fournir une alimentation externe.
2. Lorsque vous fournissez une alimentation externe, les Ports USB à Flux Descendant sont capables de supporter tous les péripériques USB, et vous pourrez utiliser toutes les fonctions du Harbour 2.0.

1.6 Témoin LED (Réf. Fig.2)

• Témoin d'alimentation

Le témoin d'alimentation deviendra ROUGE lorsque seule l'alimentation par bus est disponible, et deviendra couleur VERTE lorsqu'une alimentation externe est fournie.

Témoins USB

1. Il y a trois tímoins USB. Si les Ports USB à Flux Descendant sont prêts à être utilisés, les tímoins s'allumeront.
2. Si une surtension se produit sur certains Ports USB à Flux Descendant, le tímein USB correspondant s'éteindra indiquant que ce port ne fonctionne pas pour l'instant.
3. Une fois le problème de surtension éliminé, le témoin USB se rallumera.

Témoins réseau LAN

1. Lien /Activité (Orange): Ce témoin s'allume si le réseau Ethernet à 10/100Mbps (100BASE-TX) est connecté.
2. Transmission (Vert): Le tímoin clignote indiquant une réception ou un envoi de données en cours par l'intermédiaire du port RJ-45.

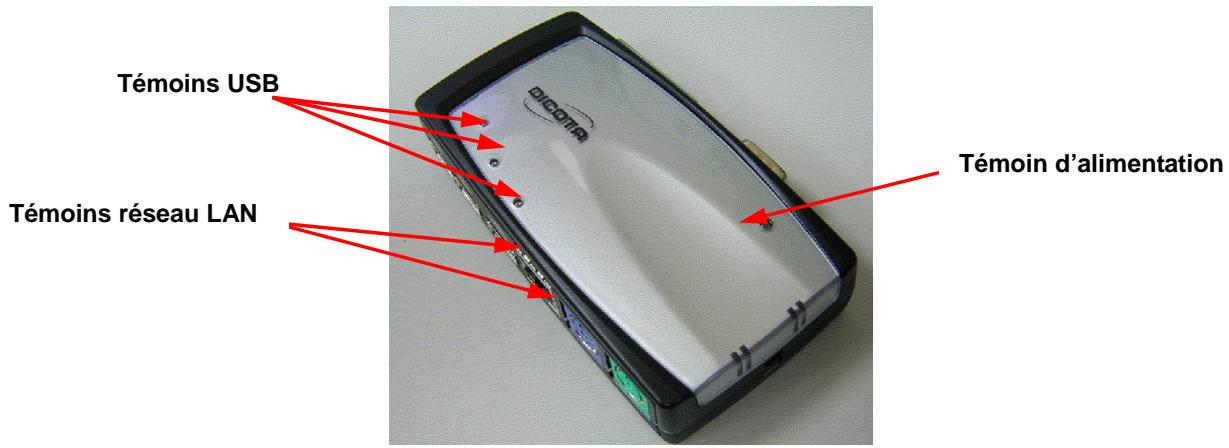

Fig.2

2. Installer le Harbour 2.0

1. Ce guide d'installation est conçu en accord avec différents systèmes d'exploitation. A savoir Windows 98/98SE/ME, Windows 2000, et Windows XP.
2. Allumez votre ordinateur et assurez-vous que le port USB est activé et fonctionne correctement.
3. Connectez l'adaptateur d'alimentation au Harbour 2.0. (Pour toutes les fonctions)
4. Connectez le Récipicateur de Ports avec Connecteur LAN USB 2.0 au port USB de votre ordinateur à l'aide du cable de transfert USB2.0 fourni.
5. Windows détectera les périhériques USB. Veuillez suivre les sections correspondantes pour installer votre Harbour 2.0.

2.1 Installation du Pilote

2.1.1 Installation du Pilote sous Win98/98SE

La procédure d'installation du pilote est divisée en six étapes de A à F. Veuillez installer étape par étape le Harbour 2.0 sous Win98/SE en respectant les instructions ci-dessous:

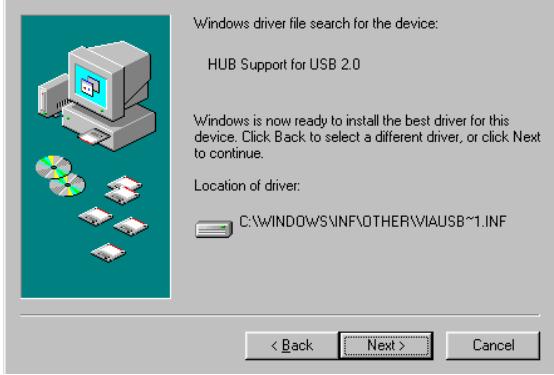

A. Installation du Hub USB

Fig. Win98-A1

A1. Veuillez insérer le CD "Windows 98" dans votre lecteur de CD-ROM et presser "Suivant(Next)" pour continuer. (Référez-vous à la Fig. Win98-A1)

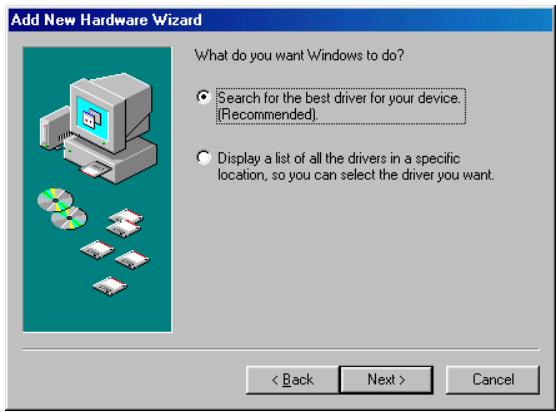

Fig. Win98-A2

A2. Cliquez sur "Recherche leILA
meilleur pilote pour
votre périhérique" et
pressez "Suivant
pour continuer. (Référez-vous à la Fig.
Win98-A2)

Add New Hardware Wizard
Fig. Win98-A3

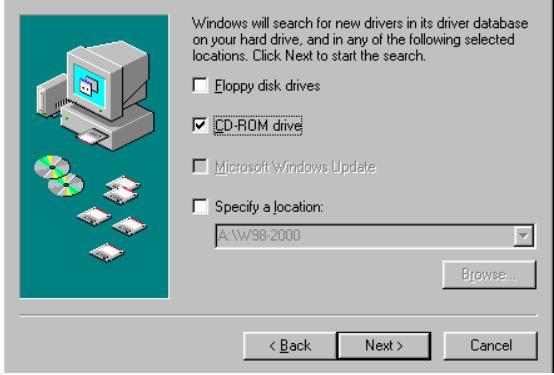

A3. Cliquez sur "Lecteur de CD-ROM" et pressez "Suivant" pour lancer la recherche.

(Référez-vous à la Fig. Win98-A3)

Add New Hardware Wizard
Fig. Win98-A4

A4. Pressez "Suivant" pour débuter la procEDURE d'installation. (Référez-vous à la Fig. Win98-A4)

Add New Hardware Wizard
Fig. Win98-A5

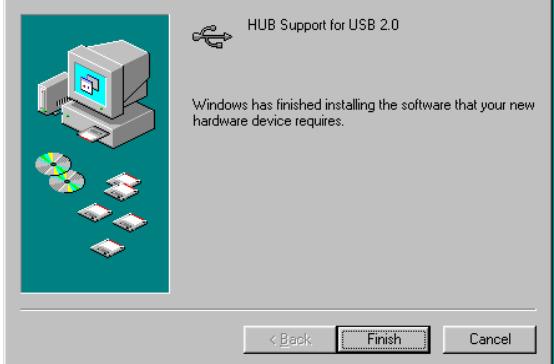

A5. Pressez "Terminer" pour terminer l'installation du HUB USB. (Référez-vous à la Fig. Win98-A5)

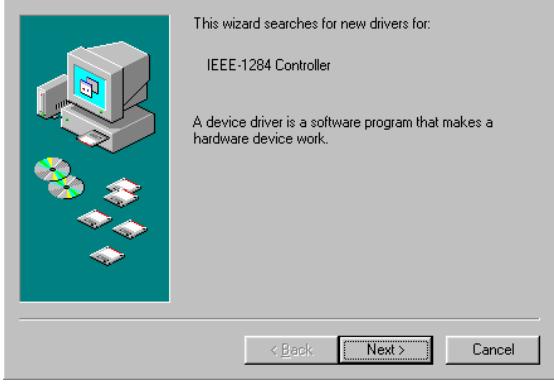

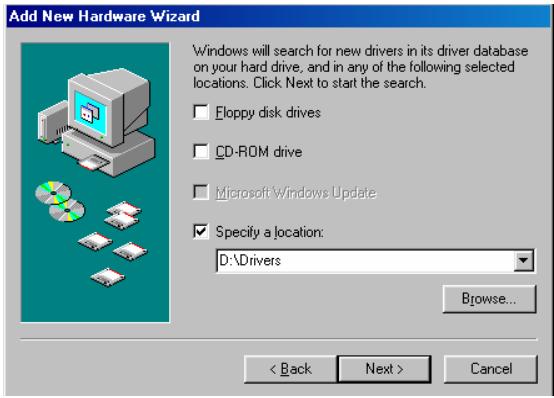

B. Installation du Contrôleur IEEE-1284

Add New Hardware Wizard
Fig. Win98-B1

B1. Veuillez insérer le CD "Harbour 2.0" dans votre lecteur de CD-ROM et presser "Suivant(Next)" pour continuer. (Référez-vous à la Fig. Win98-B1)

Fig. Win98-B2

B2. Cliquez sur "Rechercher le meilleur pilote pour votre périphérique" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. Win98-B2)

Fig. Win98-B3

B3. Cliquez sur "Spécifier un emplacement" et cliquez sur "Parcourir" pour sélectionner l'emplacement du dossier du pilote sur le CD "Harbour 2.0". Pressez "Suivant" pour débuter la recherche. (Référez-vous à la Fig. Win98-B3)

Fig. Win98-B4

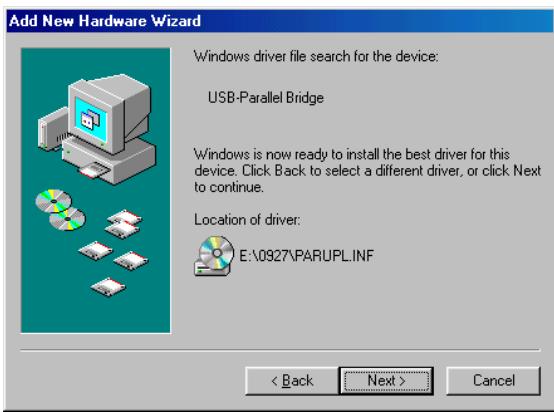

B4. Pressez "Suivant" pour débuter le processus d'installation. (Référez-vous à la Fig. Win98-B4)

Fig. Win98-B5

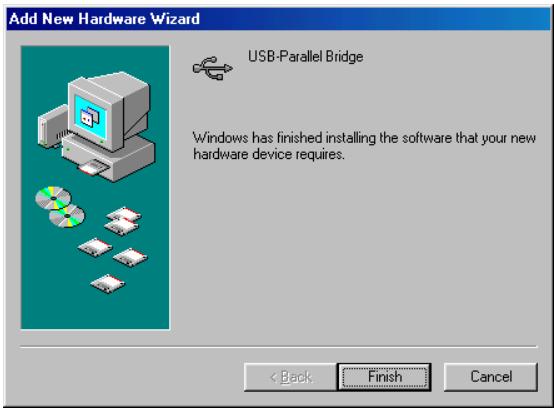

B5. Pressez "Terminer" pour terminer l'installation USB-vers-Port Parallèle. (Référez-vous à la Fig. Win98-B5)

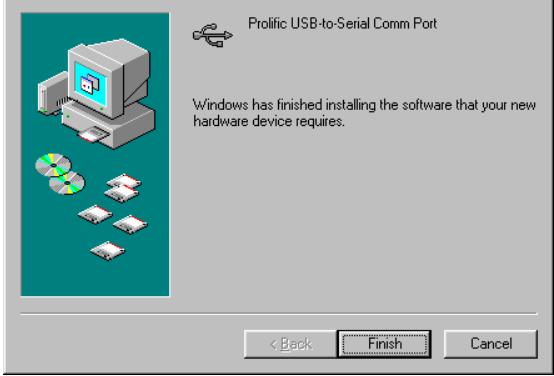

C. Installation USB-vers-Port Série

Fig. Win98-C1

C1. Veuillez insérer le CD "Harbour 2.0" dans votre lecteur de CD-ROM et presser "Suivant(Next)" pour continuer. (Référez-vous à la Fig. Win98-C1)

Fig. Win98-C2

C2. Cliquez sur "Rechercher le meilleur pilote pour votre périphérique" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. Win98-C2)

Add New Hardware Wizard
Fig. Win98-C3

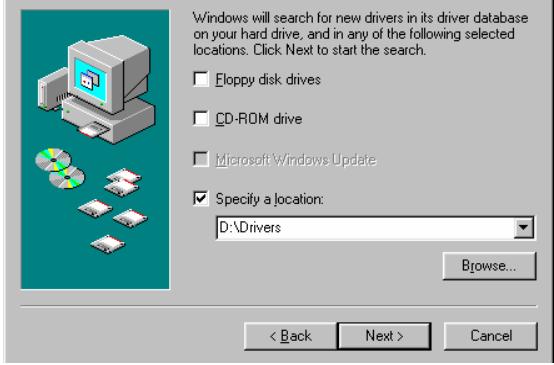

C3. Cliquez sur "Spécifier un emplacement" et cliquez sur "Parcourir" pour selectionner l'emplacement du dossier du pilote sur le CD "Harbour 2.0". Cliquez sur "Suivant" pour débuter la recherche. (Référez-vous à la Fig. Win98-C3)

Add New Hardware Wizard

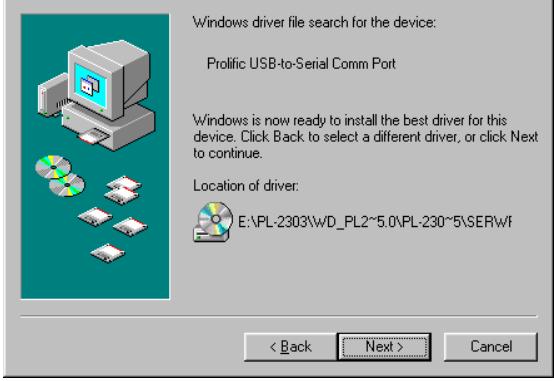

Fig. Win98-C4

C4. Pressez "Suivant" pour débuter le processus d'installation. (Référez-vous à la Fig. Win98-C4)

Add New Hardware Wizard
Fig. Win98-C5

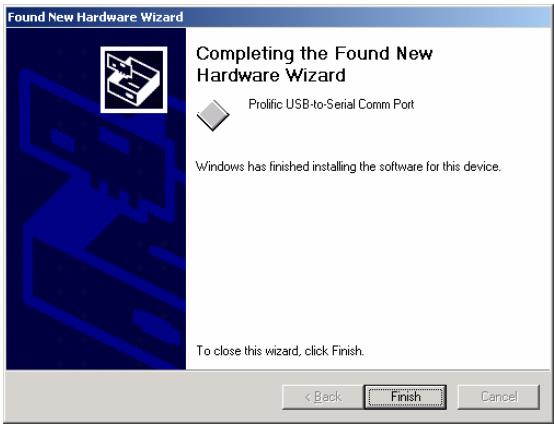

C5. Pressez "Terminer" pour terminer l'installation USB-vers-Port Série. (Référez-vous à la Fig. Win98-C5)

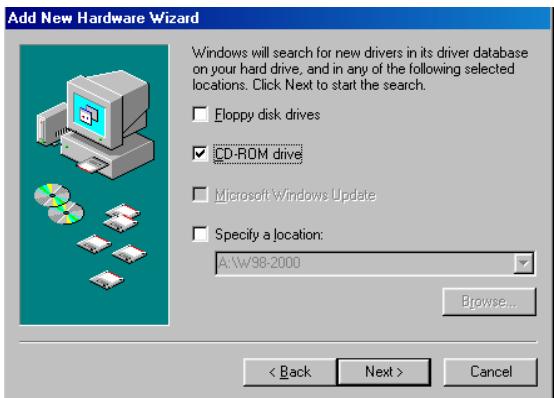

D. Installation du Periphérique Composite USB

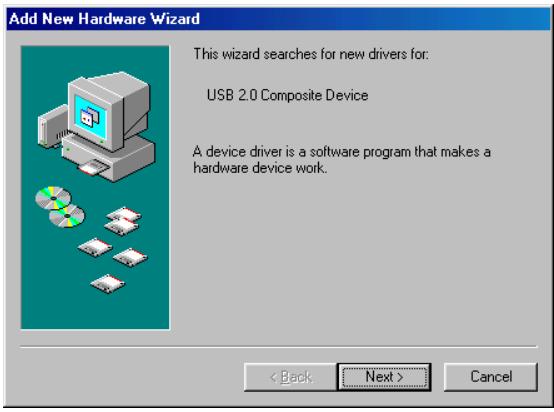

Fig. Win98-D1

D1. Veuillez insérer le CD "Windows 98" dans votre lecteur de CD-ROM et presser "Suivant(Next)" pour continuer. (Référez-vous à la Fig. Win98-D1)

Fig. Win98-D2

D2. Cliquez sur "Recherche le meilleur pilote pour votre périphérique" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. Win98-D2)

Fig. Win98-D3

D3. Cliquez sur "Lecteur de CD-ROM" et pressez "Suivant" pour lancer la recherche. (Référez-vous à la Fig. Win98-D3)

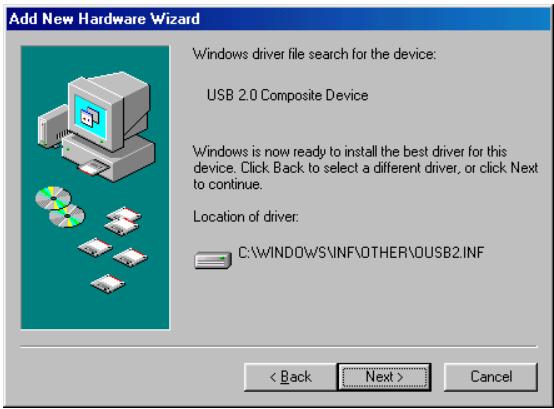

Fig. Win98-D4

D4. Pressez "Suivant" pour débuter le processus d'installation. (Référez-vous à la Fig. Win98-D4)

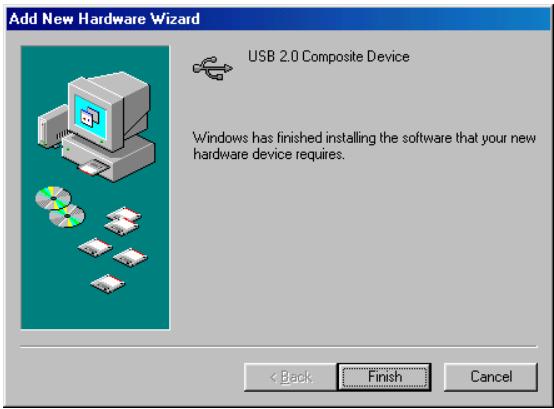

Fig. Win98-D5

D5. Pressez "Terminer" pour terminer l'installation du Periphérique Composite. (Référez-vous à la Fig. Win98-D5)

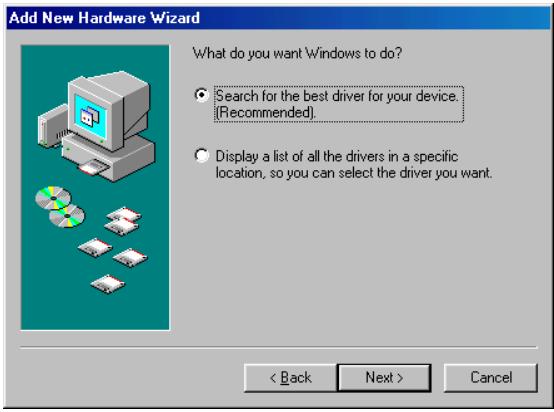

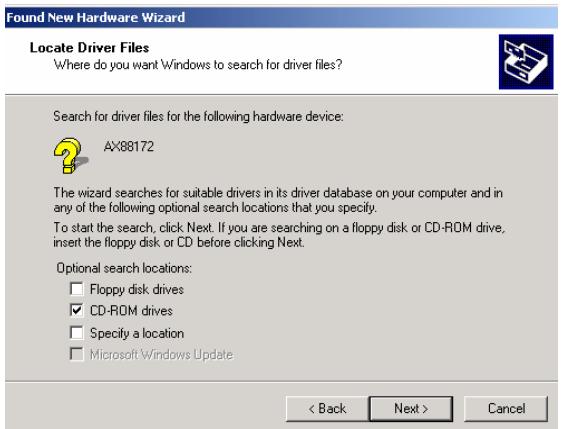

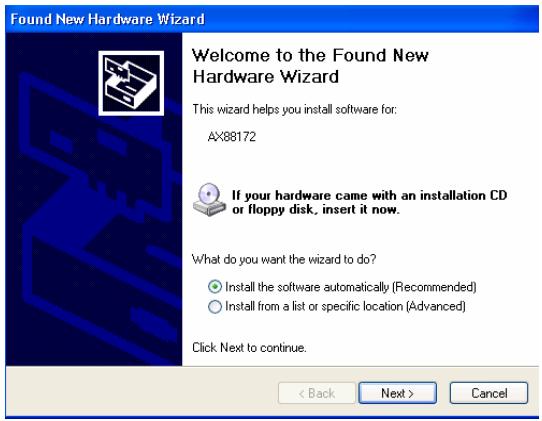

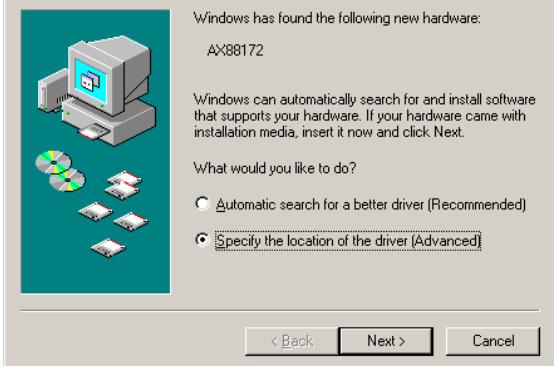

E. Installation du Port Ethernet

Fig. Win98-E1

E1. Veuillez insérer le CD "Harbour 2.0" dans votre lecteur de CD-ROM et presser "Suivant(Next)" pour continuer. (Référez-vous à la Fig. Win98-E1)

Fig. Win98-E2

E2. Cliquez sur "Recherche le meilleur pilote pour votre périphérique" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. Win98-E2)

Fig. Win98-E3

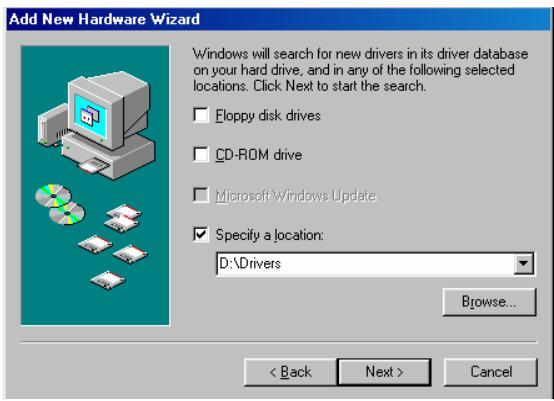

E3. Cliquez sur "Spécifier un emplacement" et cliquez sur "Parcourir" pour sélectionner l'emplacement du dossier du pilote sur le CD "Harbour 2.0". Pressez "Suivant" pour débuter la recherche. (Référez-vous à la Fig. Win98-E3)

Fig. Win98-E4

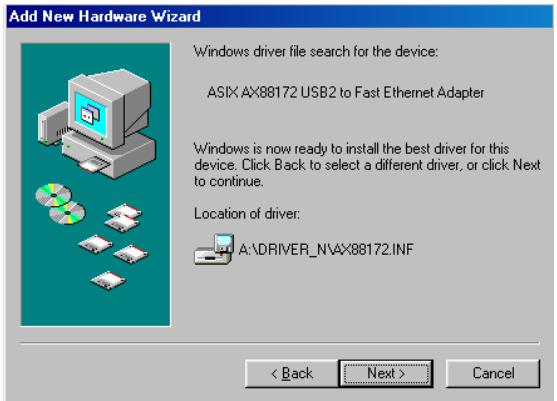

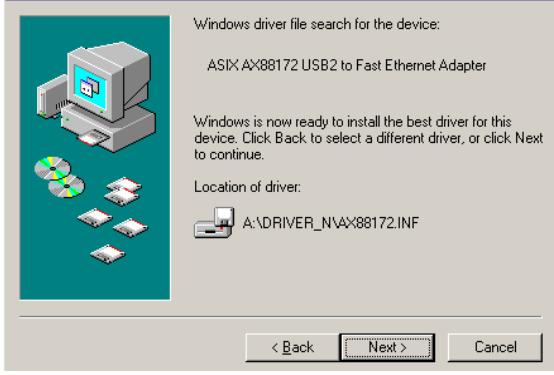

E4. Pressez "Suivant" pour débuter le processus d'installation. (Windows peut vous demander d'insérer le CD "Windows 98" pendant le processus d'installation). (Référez-vous à la Fig. Win98-E4)

Add New Hardware Wizard

Fig. Win98-E5

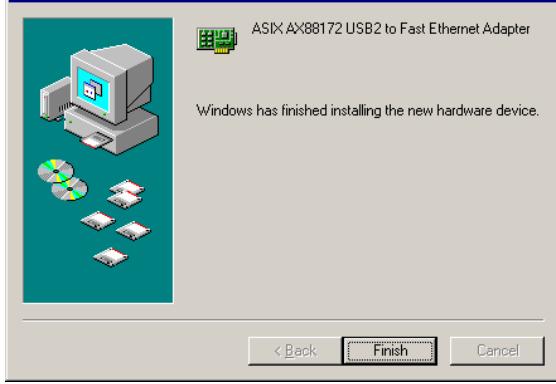

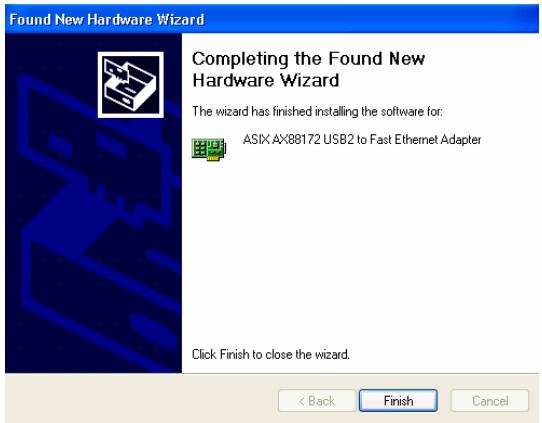

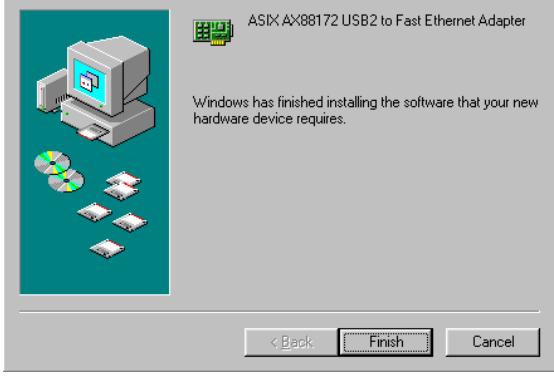

E5. Pressez "Terminer" pour terminer l'installation du Port Ethernet. (Il peut etre nécessaire de redémarrer Windows). (Référez-vous à la Fig. Win98-E5)

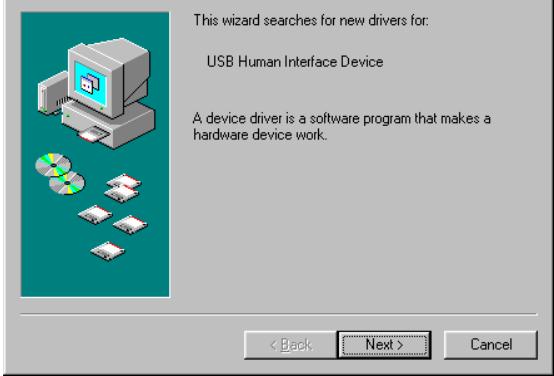

F. Installation du Périphérique HID USB pour Clavier/Souris PS/2

(Cette étape peut se repeter une fois pour deux périphériques différents, la souris et le clavier.)

Add New Hardware Wizard

F1. Veuillez insérer le CD "Windows 98" dans votre lecteur de CD-ROM et presser "Suviant(Next)" pour continuer. (Référez-vous à la Fig. Win98-F1)

Fig. Win98-F1

Add New Hardware Wizard

Fig. Win98-F2

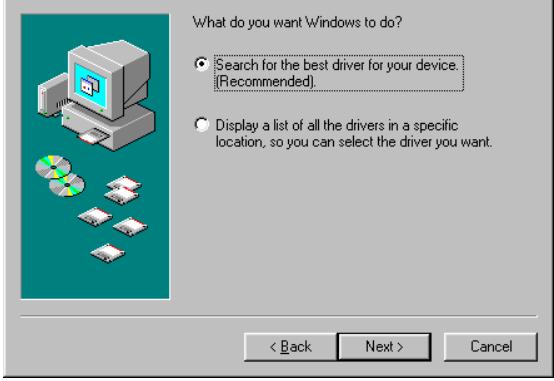

F2. Cliquez sur "Recherche le meilleur pilote pour vous périphérique" et pressez "Suivant" pour continuer (Référez-vous à la Fig. Win98-F2)

Add New Hardware Wizard
Fig. Win98-F3

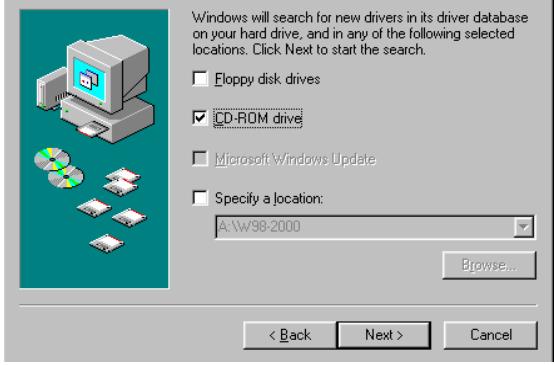

F3. Cliquez sur "Lecteur de CD-ROM" et pressez "Suivant" pour lancer la recherche.

(Référez-vous à la Fig. Win98-F3)

Add New Hardware Wizard
Fig. Win98-F4

F4. Pressez "Suivant" pour débuter le processus d'installation.

(Ref. (Référez-vous à la Fig. Win98-F4)

Add New Hardware Wizard
Fig. Win98-F5

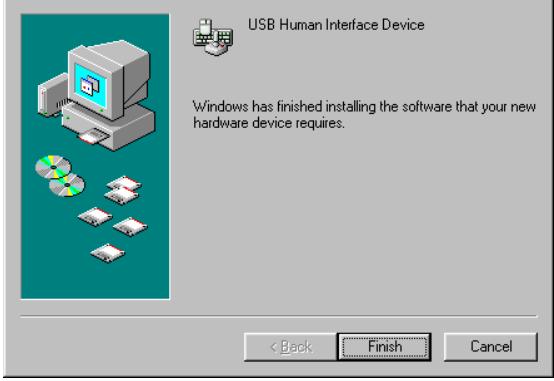

F5. Pressez "Terminer" pour terminer l'installation du Periphérique HID. (Référez-vous à la Fig. Win98-F5)

2.1.2 Installation du Pilote sous WinME

La procédure d'installation du pilote sous WinME est divisée en trois étapes de A à C.

Veuillez installer étape par étape le Harbour 2.0 sous WinME en respectant les instructions ci-dessous:

A. Installation USB-vers-Port Parallele

Add New Hardware Wizard

Veuillez insérer le CD "Harbour 2.0" dans votre lecteur de CD-ROM. Cliquez sur "Recherche automatique d'un excellent pilote" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. WinME-A1)

Add New Hardware Wizard

Fig. WinME-A1

USB-Parallel Bridge

A2. Pressez "Terminer" pour terminer l'installation USB-vers-Port Parallèle. (Référez-vous à la Fig. WinME-A2)

B. Installation USB-vers-Port Série

Add New Hardware Wizard

Fig. WinME-B1

B1. Cliquez sur "Recherche automatique d'un excellent pilote" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. WinME-B1)

Add New Hardware Wizard

Fig. WinME-B2

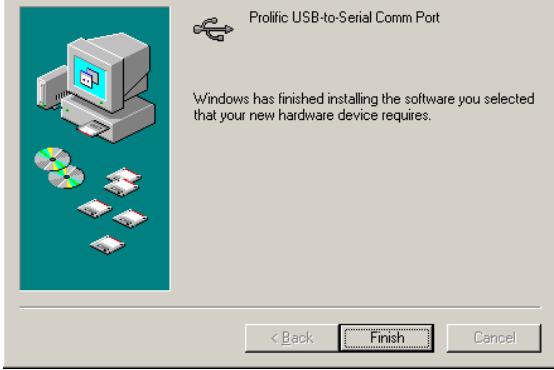

B2. Pressez "Terminer" pour terminer l'installation USB-vers-Port Série. (Référez-vous à la Fig. WinME-B2)

C. Installation du Port Ethernet

Add New Hardware Wizard

C1. Cliquez sur "Spécifier l'emplacement pour un excellent pilote" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. WinME-C1)

Fig. WinME-C1

Add New Hardware Wizard

Fig. WinME-C2

C2. Cliquez sur "Rechercher le meilleur pilote pour votre péripérisque" puisCHOISSEZ "Spécifier un emplacement". Cliquez sur "Parcourir" pour sélectionner l'emplacement du dossier du pilote sur le CD "Harbour 2.0". Pressez "Suivant" pour continuer. (Référez-vous à la Fig. WinME-C2)

Add New Hardware Wizard
Fig. WinME-C3

C3. Pressez "Suivant" pour débuter le processus d'installation.

(Référez-vous à la Fig. WinME-C3)

Add New Hardware Wizard
Fig. WinME-C4

C4. Pressez "Terminer" pour terminer l'installation du Port Ethernet.

(Référez-vous à la Fig. WinME-C4)

2.1.3 Installation du Pilote sous Win2000

La procédure d'installation du pilote sous Win2000 est divisée en deux étapes A et B.

Veuillez installer étape par étape le Harbour 2.0 sous Win2000 en respectant les instructions ci-dessous:

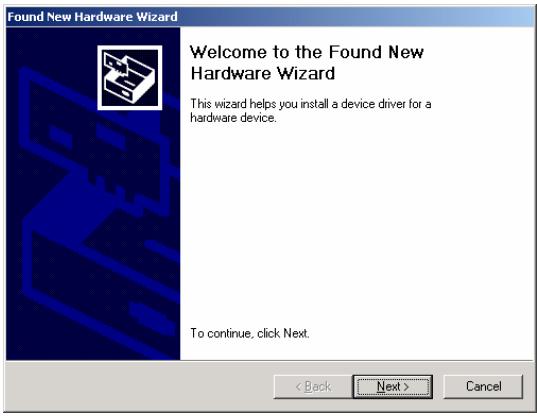

A. Installation USB-vers-Port Série

Fig. Win2k-A1

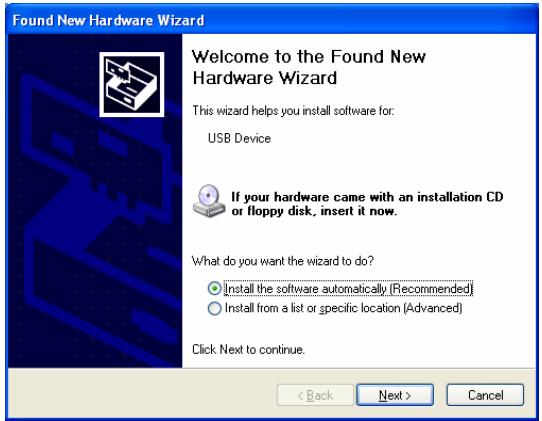

A1. Veuillez insérer le CD "Harbour 2.0" dans votre lecteur de CD-ROM et presser "Suivant(Next)" pour continuer.

(Référez-vous à la Win2k-A1)

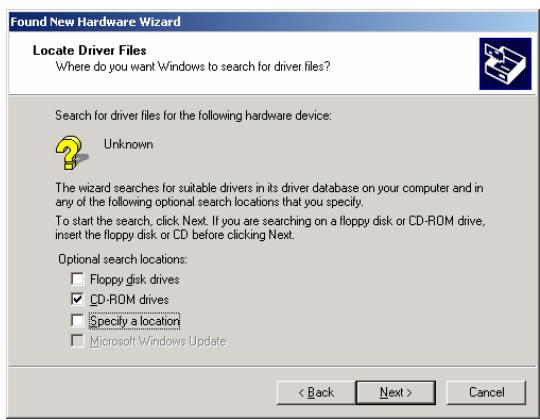

A2. Cliquez sur "Recherche un pilote approprié pour mon périphérique" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. Win2k-A2)

Fig. Win2k-A2

A3. Veuillez insérer le CD "Harbour 2.0" dans votre lecteur de CD-ROM et presser "Suivant(Next)" pour lancer la recherche. (Référez-vous à la Fig. Win2k-A3)

Fig. Win2k-A3

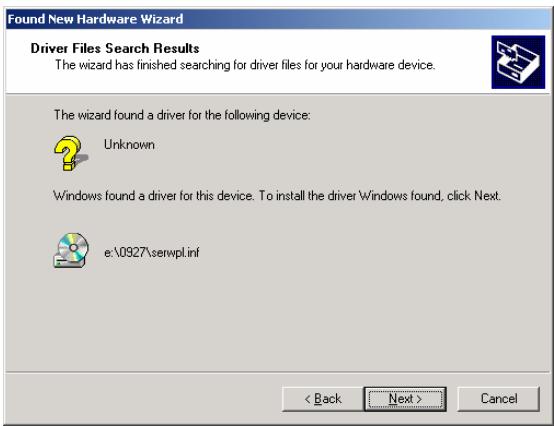

Fig. Win2k-A4

A4. Pressez "Suivant" pour débuter le processus d'installation. (Référez-vous à la Fig. Win2k-A4)

Fig. Win2k-A5

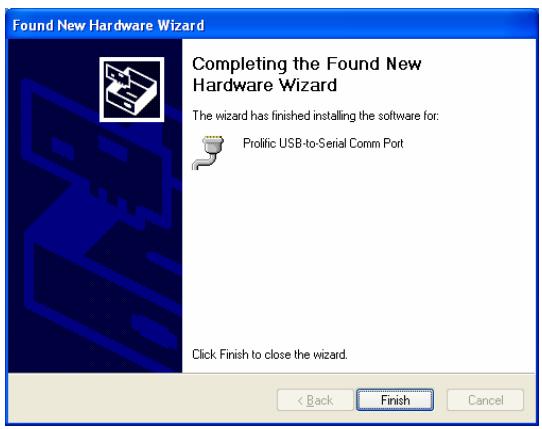

A5. Pressez "Terminer" pour terminer l'installation USB-vers-Port Série. (Référez-vous à la Fig. Win2k-A5)

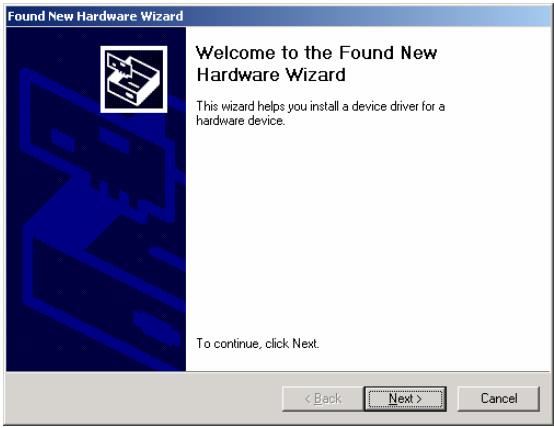

B. Installation du Port Ethernet

Fig. Win2k-B1

B1. Pressez "Suivant" pour continuer. (Référez-vous à la Fig. Win2k-B1)

Fig. Win2k-B2

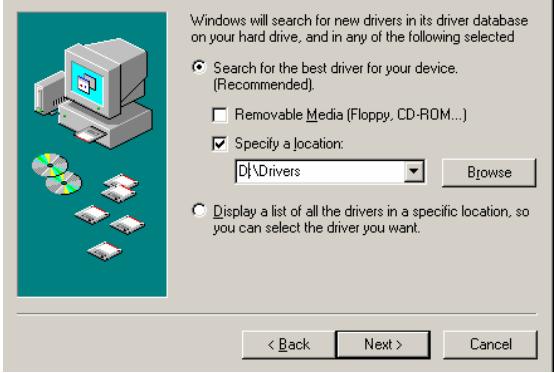

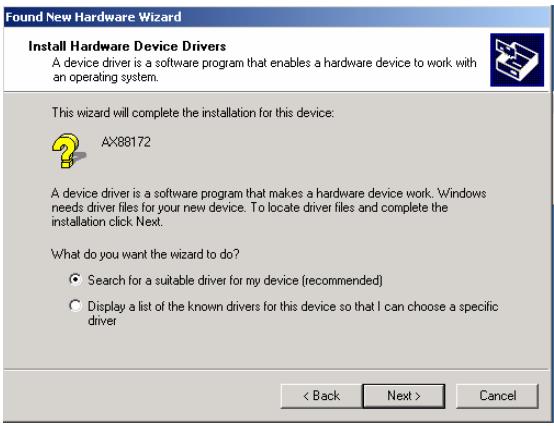

B2. Cliquez sur "Recherche un pilote approprié pour mon périhérique" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. Win2k-B2)

Fig. Win2k-B3

B3. Cliquez sur "Lecteurs de CD-ROM" et pressez "Suivant" pour lancer la recherche. (Référez-vous à la Fig. Win2k-B3)

Fig. Win2k-B4

B4. Pressez "Suivant" pour débuter le processus d'installation. (Référez-vous à la Fig. Win2k-B4)

Fig. Win2k-B5

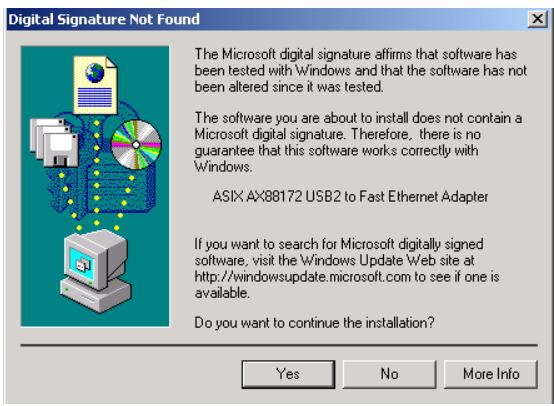

B5. Vous obtienda un message indiquant que le logiciel pour lequel vous est en train d'effectuer l'installation n'a pas passé le test de certification Windows. Cependant ce pilote est complètement compatible avec Windows 2000, vous pouvez donc simplement presser "Oui" pour continuer. (Référez-vous à la Fig. Win2k-B5)

Fig. Win2k-B6

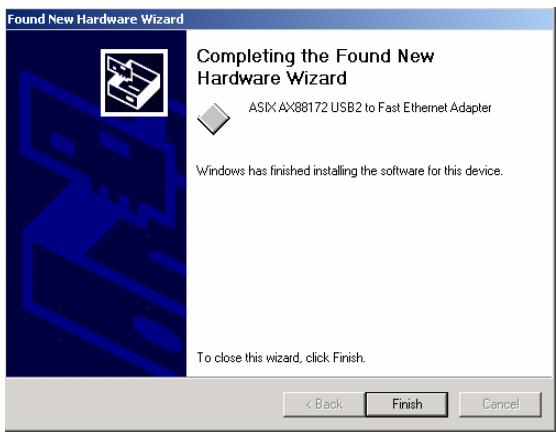

B6. Pressez "Terminer"
pour terminer
l'installation du Port
Ethernet.
(Référez-vous à la Fig.
Win2k-B6)

2.1.4 Installation du Pilote sous WinXP

Veuillez installer étape par étape le Harbour 2.0 sous WinXP en respectant les instructions ci-dessous:

A. Installation du Port Série

Fig. WinXP-A1

A1. Veuillez insérer le CD "Harbour 2.0" dans votre lecteur de CD-ROM. Cliquez sur "Installer le calculiel automatiquement" et pressez "Suivant" pour continuer. (Référez-vous à la Fig. WinXP-A1)

Fig. WinXP-A2

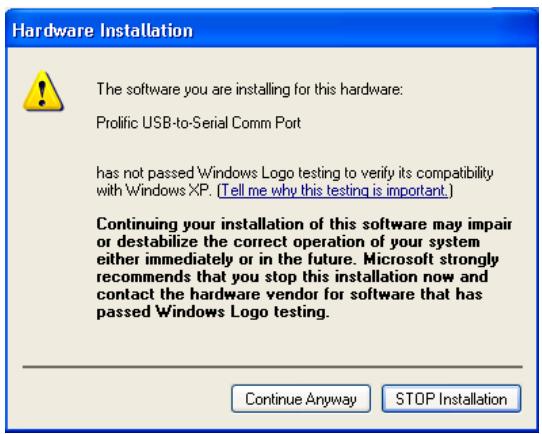

A2. Vous obtienda un message indiquant que le logiciel pour lequel vous est en train d'effectuer l'installation n'a pas passé le test de certification Windows. Cependant ce pilote est complètement compatible avec Windows XP, vous pouvez donc simplement presser "Oui" pour continuer. (Référez-vous à la Fig. WinXP-A2)

Fig. WinXP-A3

A3. Pressez "Terminer" pour terminer l'installation USB-vers-Port Série. (Référez-vous à la Fig. WinXP-A3)

B. Installation du Port Ethernet

Fig. WinXP-B1

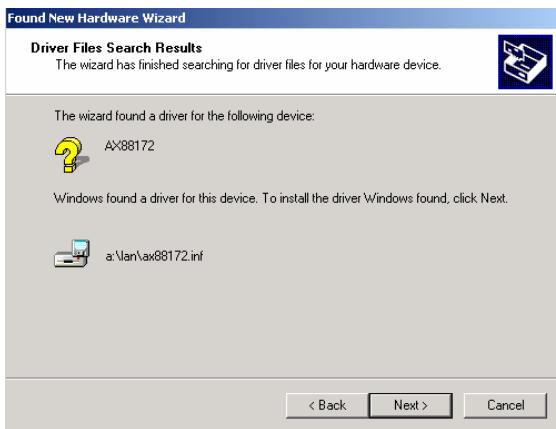

B1. Cliquez sur "Installer le calculi automatiquement" et pressez "Suisant" pour continuer. (Référez-vous à la Fig. WinXP-B1)

Fig. WinXP-B2

B2. Pressez "Terminer" pour terminer l'installation du Port Ethernet. (Référez-vous à la Fig. WinXP-B2)

2.2 Ce que vous avez besoin de savoir

• Avant de connecter l'imprimante au port parallele du Harbour 2.0, vous devrez préalablement installer le pilote de l'imprimante sur votre ordinateur, dans le cas contraire, elle peut imprimer un format de caractère inconnu.
• Veuillez vous référer à la section "Installer une Imprimante" pour connecter votre imprimante au Harbour 2.0.
• Pour les utilisateurs de modem, nous vous conseillons d'installer manuellement le pilote du modem avant de connecter le modem au convertisseur, dans le cas contraire, il peut fonctionner de manière inattendue.
• Veuillez vous référer à la section "Installer HyperTerminal avec USB vers Port Série" comme exemple pour effectuer le réglage de votre port COM.

Felicitations !!

Vous avez terminé l'installation du Harbour 2.0.

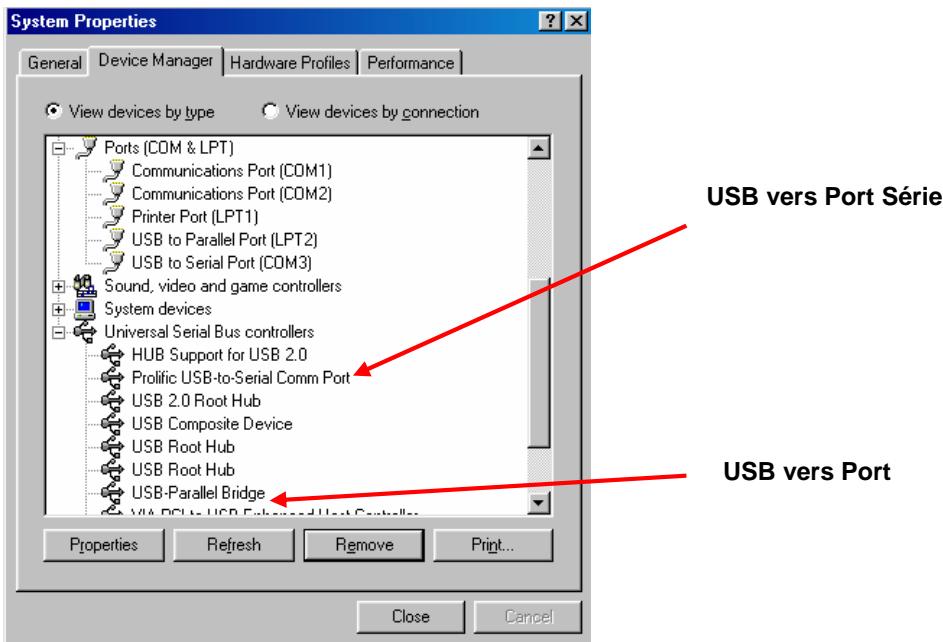

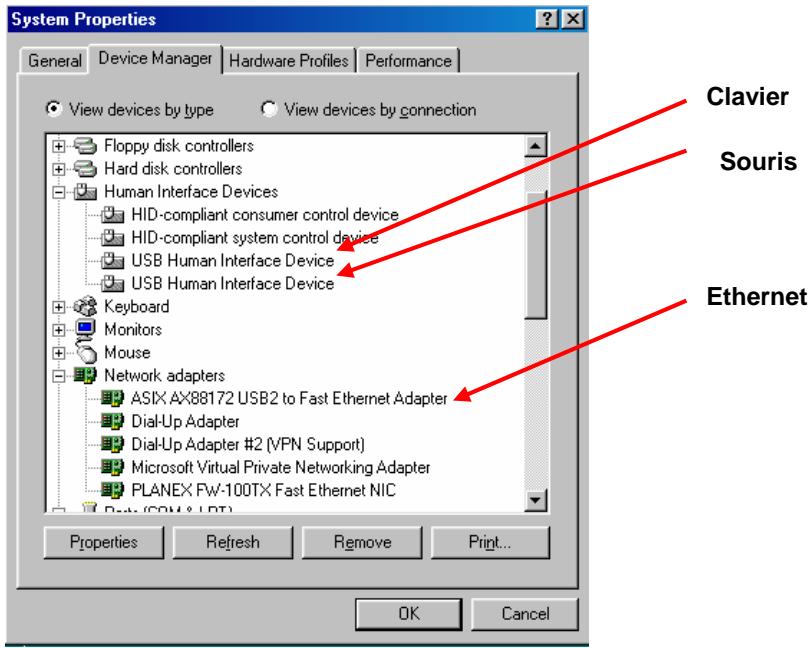

Veuillez cliquer sur Demarrer, Paramètres, Panneau de Configuration, puis double-cliquer sur Système, et Gestionnaire de Périphériques. Veuillez effectuer une double vérification de “Périphériques HID (Human Interface Devices)”, “Clavier”, “Souris”, “Cartes réseau (Network adapters)”, “Ports”, et “Contrôleur de Bus (Universal serial bus controller)” dans la boîte de dialogue et voir s’ils fonctionnent correctement. (Ref.

Fig.3, 4)
Fig.3

Fig.4

2.3 Installer Une Imprimante

Suivez les étapes ci-dessous pour connecter sur votre ordinateur votre imprintante au Harbour 2.0 :

2.3.1 Pour Windows 98/98SE/ME:

1. Connectez le Harbour 2.0 à votre imprimante à l'aide d'un cable parallele由此allumez l'imprimante.
2. Connectez le Harbour 2.0 au port USB de votre ordinateur à l'aide du cable de transfert USB2.0 fourni.

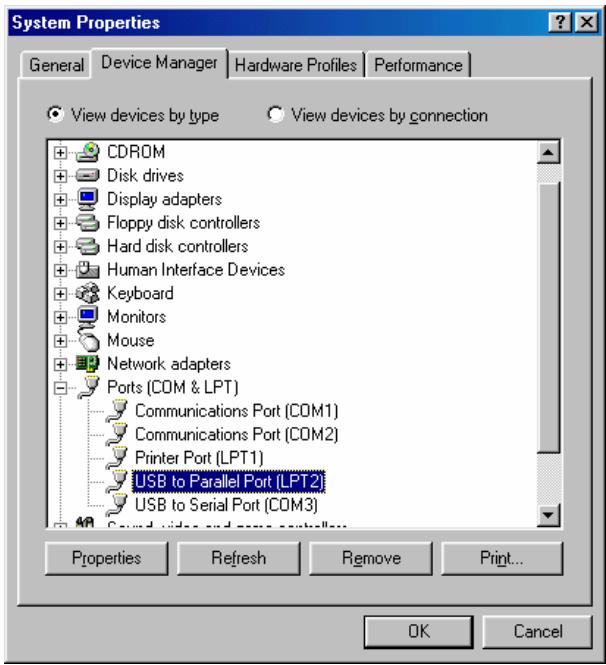

3. Veuillez aller sur Demarrer, Paramètres, Panneau de Configuration, puis double-cliquer sur Système, et Gestionnaire de Périphériques. Cochez Ports dans la boîte de dialogue et vérifie quel port imprimante auquel le "USB-vers-Port Parallele" est situé. Il est situé dans LPT2 dans l'exemple ci-dessous. (Réf. Fig.5)

Fig.5

1. Si vous aviez installé précédemment une imprimante, allez sur Demarrer, Paramètres et Imprimantes. Faites un clic droit sur l'imprimante installée par défaut puis choisissez Propriétés. La boîte de dialogue des Propriétés de l'imprimante installée apparaître sur votre écran.

2. Cliquez sur l'onglet Détails et changez le port imprimante pour LPT2: USB-vers-Port Parallèle. (Réf. Fig.6)

Fig.6

1. Si vous n'avez pas une imprimante précédemment installée, allez sur Demarrer, Paramètres et Imprimantes puis choisissez Ajouter une Imprimante. L'Assistant d'Ajout d'Imprimante débutera et vous aidera à installer une nouvelle imprimante. Sélectionnez le constructeur d'imprimante et le nom de modèle dans la liste fournie par l'assistant ou utilisez la disquette de pilote de l'imprimante livre avec votre imprimante.

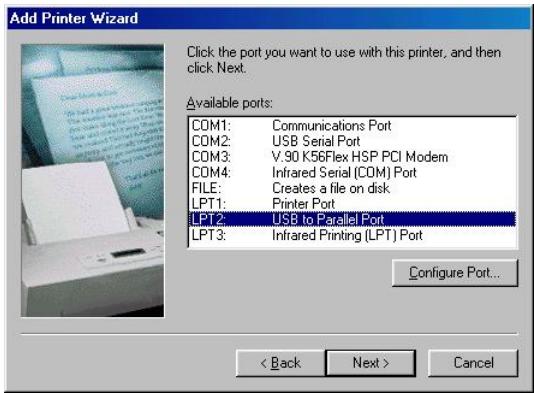

2. Windows you demandera quel port que l'imprimante utiliser,CHOISSEZ LPT2: USB vers Port Parallele. (Réf. Fig.7)

Fig.7

Suivez les instructions pour terminer l'installation. Imprimez la Page de Test d'Impression pour vérifier si l'imprimante fonctionne correctement sans problème.

2.3.2 Pour Windows 2000/XP:

1. Connectez le Harbour 2.0 à votre imprimante à l'aide d'un cable parallelle puis allumez l'imprimante.
2. Connectez le Harbour 2.0 au port USB de votre ordinateur à l'aide du cable de transfert USB2.0 fourni.
3. Si vous aviez installé précédemment une imprimante, allez sur Demarrer, Paramètres et Imprimantes. Faites un clic droit sur l'imprimante instalée par défaut puis choisissez Propriétés. La boîte de dialogue des Propriétés de l'imprimante instalée apparaître sur votre écran.
4. Cliquez sur l'onglet Ports et changez le port imprimante à USB001: (Port Imprimante Virtuel pour I'USB). (Réf. Fig.8)

Fig.8

1. Si vous n'avez pas d'imprimante précédemment installée, cliquez sur Demarrer, Paramètres et Imprimantes puis choisissez Ajouter une Imprimante. L'Assistant d'Ajout d'Imprimante débutera et vous aidera à installer une nouvelle imprimante. Sélectionnez le constructeur d'imprimante et le nom de modulo dans la liste fournie par l'assistant ou utilisez la disquette de pilote de l'imprimante livrée avec votre imprimante.

2. Windows you demandera quel port l'imprimante utiliser,CHOISSEZ USB001:

(Port Imprimante Virtuel vers l'USB). (Référez-vous à la Fig.9)

Fig.9

2.4 Installer HyperTerminal avec USB vers port série

1. Assurez-vous que HyperTerminal est installé sur votre ordinateur. Dans le cas contraire, veuillez aller sur Demarrer, Paramètres, et Panneau de Configuration. Double-cliquez sur Ajout/Suppression de Programmes,CHOISSEZ la page Configuration Windows, Communications, cliquez sur le bouton Détails puis activez HyperTerminal pour installer le programme sur votre système Windows.

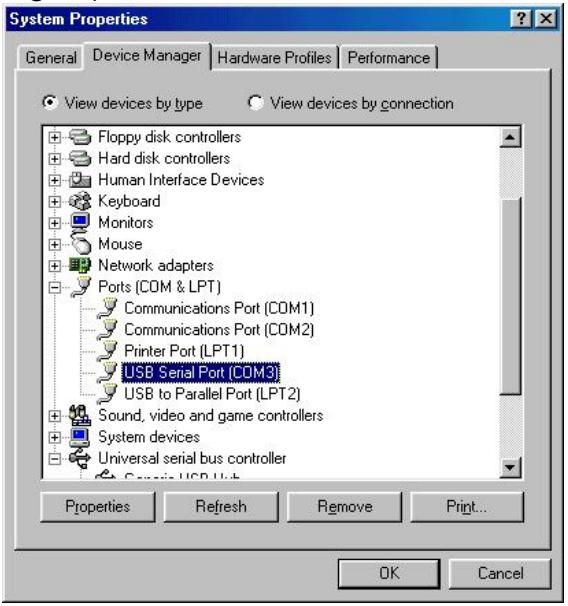

2. Allez sur Demarrer, Paramètres, Panneau de Configuration, double-cliquez sur Système, puis cliquez sur Gestionnaire de Périphériques. Vérifiez quel port COM est occupé par USB vers Port Série. (Réf. Fig.10)

Fig.10

1. Si vous avez précédemment installé HyperTerminal, veuilles aller sur Demarrer, Programmes, Accessoires, Communications, HyperTerminal. Cliquez sur Fichier et choisissez Propriétés. La boîte de dialogue des Propriétés apparaitra sur votre écran. S'il s'agit de la première fois que vous installez HyperTerminal, vous verrez la page suivante pendant la procédure d'installation. (Réf. Fig.11)

Fig.11

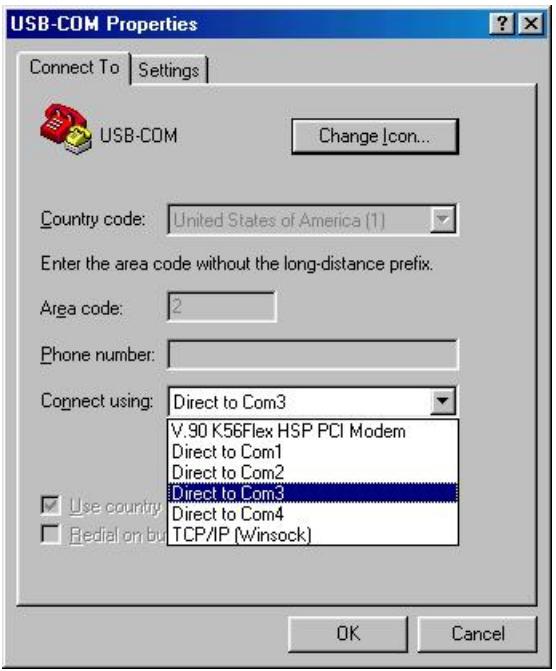

1. Cliquez sur l'élement Connecter en utilisant (Connect using) pour indiquer le port COM valide, qui est apparu à l' étape 1. Suivez les instructions pour terminer l'installation.

3. Désinstallation de Harbour 2.0

Si vous voulez désinstaller Harbour 2.0 et ses pilotes, appliquez la procédure ci-dessous :

3.1 Enlever le périphérique

1. Veuillez débrancher le cable USB.

3.2 Désinstaller le pilote

1. Si vous utilisez Windows 2000/XP : étant donné que le système possède déjà un pilote de Classe d'imprimante USB, vous n'avez pas besoin de désinstaller le pilote d'imprimante.
2. Si vous utilisez Windows 98/SE/ME : vous doivent suivre les instructions pour désinstaller les pilotes d'imprimante, série.

3.2.1 Pour Windows 98/SE/ME (Déinstaller les pilotes d'imprimante, série):

1. Executez Uninst.exe à partir du dossier des pilotes sur le CD Harbour 2.0.

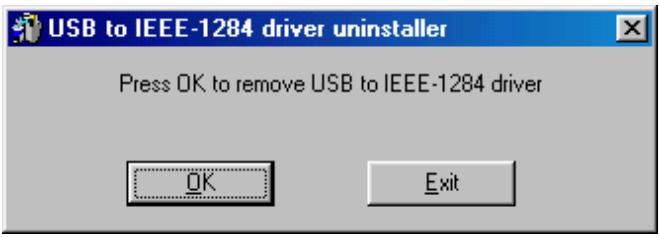

2. Veuillez appuyer sur OK pour désinstaller Printer Converter (Convertisseur d'imprimante). (Voir Fig.13)

Fig.13

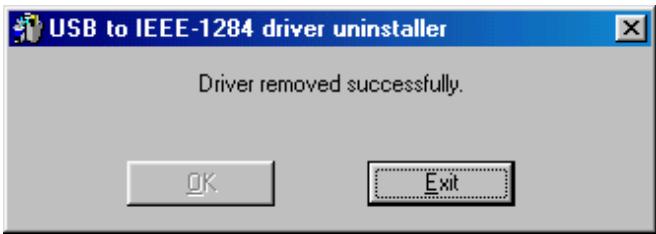

1. Printer Converter (Convertisseur d'imprimante) est désinstallé. Veuillez appuyer sur Exit (Quitter) pour continuer. (Voir Fig.14)

Fig.14

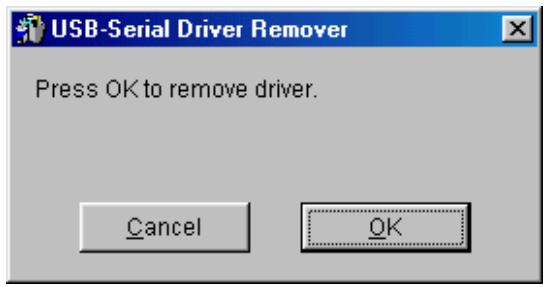

1. Executez DRemove98_2k.exe à partir du dossier des pilotes sur le CD Harbour 2.0.
2. Veuillez appuyer sur OK pour désinstaller Serial Converter

(Convertisseur série).(Voir Fig.15)

Fig.15

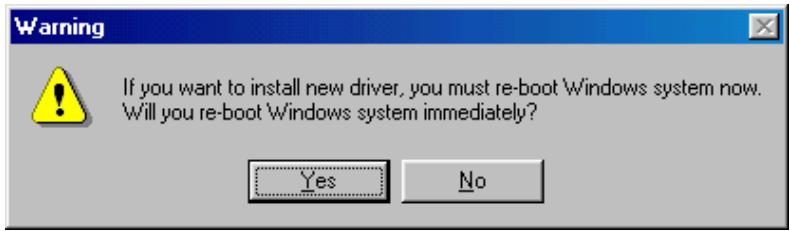

1. Appuyez sur “Yes” (Oui) pour redémarrer le système Windows afin déterminer la méthode. (Voir Fig.16)

Fig.16

3.2.2 Pour Windows 2000/XP (Déinstaller le pilote série) :

1. Executez DRemove98_2k.exe à partir du dossier des pilotes sur le CD Harbour 2.0.

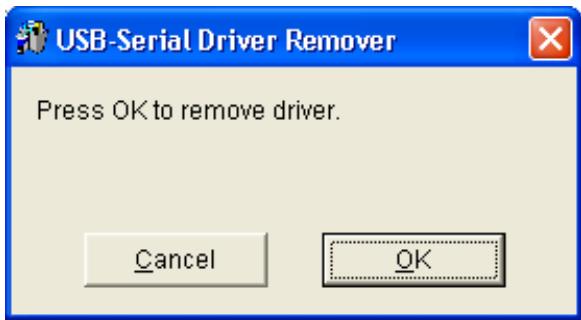

2. Veuillez appuyer sur "OK" pour désinstaller Serial Converter (Convertisseur série). (Voir Fig.17)

Fig.17

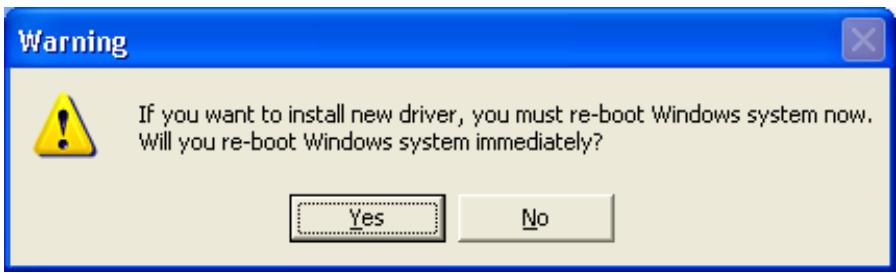

1. Appuyez sur “Yes” (Oui) pour redémarrer le système Windows et terminer la procédure. (Voir Fig.18)

Fig.18

4. REMARQUES D'UTILISATION

1. Le Harbour 2.0 obtient normalement son alimentation à partir de l'ordinateur hôte. Lorsque seule l'alimentation Hôte est fournie, le témoin d'alimentation s'allumera en ROUGE, et le port série, le port parallele, le port clavier, le port souris, le port Ethernet et les 3 ports USB à flux descendant peuvent fonctionner sans nécessiter un adaptateur d'alimentation externe.
2. Veuillez bien noter que si vous n'utilisez pas un adaptateur d'alimentation externe alors qu'un périphérique USB de grande consommation électrique est connecté, les trois ports USB à flux descendant peuvent ne pas fonctionner correctement. Pour cette raison, l'utilisation d'un adaptateur d'alimentation externe est fortement recommandée. Vous pouvez utiliser une alimentation externe en connectant une source d'alimentation 2A DC 5V conforme aux normes UL, CE ou T-mark ou certifiée localelement. Pour la polarité, voir le schéma ci-dessous:

3. Periphérique Inconnu:

Si toutes les procédures d'installation ont été suivies alors que certains péripériques ne fonctionnent toujours pas, veuilles cliquer sur Demarrer, Paramètres, Panneau de Configuration, double-cliquez sur Système puis cliquez sur Gestionnaire de Péripériques. Vérifiez “Péripériques HID (Human Interface Devices)”, “Clavier”, “Souris”, “Cartes réseau (Network adapters)”, “Ports”, et “Contrôleur de Bus (Universal serial bus controller)” dans la boîte de dialogue et vérifie si le message “Péripérique Inconnu” s'affiche sur l'écran. Vous devrez faire un click droit sur “Péripérique Inconnu (Unknown device)” puis désir Supprimer (Remove) pour le supprimer. Puis choisissez Actualiser(Refresh) pour détecter à nouveau le péripérique. (Yous pouvez avoir besoin de réinstaller le pilote du péripérique, dans ce cas-là, veuilles suivre des procédures d'installation identiques à celles décrites à la section 2.1). Si après avoir essayé toutes les procédures citées ci-dessus, votre péripérique ne fonctionne toujours pas, veuilles contacter le support technique auprès de votre distributeur régional.

4. Questions et réponses - SERVICE APRES-VENTE

Après l'installation du pilote pour le replicatedur USB sous Windows XP, le port de l'imprimante ne s'affiche pas dans le gestionnaire d'appareils, alors que les autres ports sont corrects (serie, souris, clavier et USB).

Le pilote du convertisseur de port imprimante pour le port USB n'est pas nécessaire sous Windows 2000 et XP. Microsoft est généralement compatible avec toutes les imprimantes à connexion USB pour ces deux systèmes d'exploitation. Le pilote correspondant est automatiquement lancé par le système d'exploitation lors du branchement du port USB de l'imprimante. Le message « imprimante reconnaue » s'affiche dans le gestionnaire d'appareils et un « port USB d'imprimante virtuel » est proposé dans la sélection des réglages d'imprimante. Veuillez selectionner ce point pour que cela fonctionne avec les deux systèmes d'exploitation.

La procédure est différente sous Windows 98 et ME. Les systèmes Windows 98 / 98SE et ME ne create pas d'accès pour le port LPT. Veuillez tire dans le mode d'emploi le chapitre « Installation de l'imprimante » pour les systèmes Windows 98/98SE et ME.

2 ans de garantie.

En cas des problèmes avec Harbour 2.0, veuillesz vous adresser à votre revendeur local.

Déclaration

Les informations containues dans ce document sont sujettes à modification sans préavis. Le constructeur ne donne aucune garantie ou aucune représentation (implicite ou autre) sur l'exactitude et la perfection de ce document et ne doit enaucun cas etre tenu pour responsable de pertes de bénéfices ou d'autres dommages commerciaux, y compris mais sans se limiter aux dommages spéciaux, accidentels, consécutifs ou autres.

Aucune partie de ce document ne peut être reproductive ou transmise sous aucune forme et paraucun moyen que ce soit, électronique ou mécanique, complenant la copie, l'enregistrement ou l'enregistrement d'informations et les systèmes de récapération, sans la permission écrite explicite du constructeur.

Tous les noms de marques et noms de produits cités dans ce document sont des marques déposées ou des marques déposées enregistrées par leurs détenteurs respectifs.

Déclaration FCC

Cet équipement génére et utilise l'énergie radio-fréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio et la réception TV. Cet équipement a été testé et reconnu conforme aux limites des appareils numériques de classe B, conformément à l'article 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes en installation résidentielle. Cependant, il n'y a aucune garantie que des interférences ne seroduiront pas dans une installation particulière. Si cet équipement provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouraged à tenter de corriger les interférences par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
  Augmenter la séparation entre l'équipement et le récepteur.
• Connecter l'ordinateur sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technician radio/TV experimenté pour de l'aide.
