CONTROL 5.2 - Table de mixage audio BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage audio 2 zones
Marque	BEGLEC
Modèle	CONTROL 5.2
Dimensions (L x H x P)	483 x 134 x 130 mm
Poids	2 kg
Alimentation	AC 230 V, 50 Hz
Fusible	20 mm en verre, 250 V, 500 mA, lent
Réponse en fréquence	20 Hz - 20 kHz (+/- 2 dB)
Distorsion (THD + bruit)	< 0,1 % à 1 kHz, 0 dB
Contrôle de tonalité	3 bandes, +/-12 dB à 100 Hz / 1 kHz / 10 kHz
Sortie casque	1 V sous 33 Ω, prise jack 6,3 mm
Entrées microphone	5 entrées MIC (XLR balancé)
Entrées ligne	4 entrées LINE (cinch)
Entrées phono	2 entrées PHONO (cinch, avec interrupteur Phono/Line)
Sorties master	2 sorties balancées XLR + 2 sorties non balancées cinch (zone A et B)
Sorties enregistrement	2 sorties Record Bus (cinch) sans micro ni talkover
Fonction talkover	Atténuation automatique des canaux 2-5 lors de l’utilisation du micro DJ, assignable par zone
PFL / Cue	Pré-écoute par sélecteur rotatif, niveau réglable, sortie casque
VU-mètres	Indicateurs LED de niveau et de pic (peak) par canal
Capacité rack	Montage en rack 19 pouces (vis non fournies)
Température d'utilisation	Max. 45 °C
Utilisation prévue	Intérieur uniquement
Nettoyage	Chiffon doux légèrement humide, éviter liquides abrasifs
Sécurité	Ne pas ouvrir, débrancher avant entretien, utiliser fusible identique, ne pas exposer à l'humidité

FOIRE AUX QUESTIONS - CONTROL 5.2 BEGLEC

Comment connecter un micro sur le CONTROL 5.2 ?

Utilisez l'entrée DJ MICRO située sur la face avant (XLR/Jack) ou à l'arrière (Jack stéréo). Cette entrée est balancée mais accepte également les micros non balancés.

Comment affecter un canal à une zone spécifique ?

Chaque canal possède un sélecteur de zone (A, B ou les deux). Utilisez-le pour diriger le signal du canal vers la zone master souhaitée.

Comment fonctionne le talkover ?

Activez la fonction TALKOVER pour atténuer automatiquement les canaux 2 à 5 lorsque vous parlez dans le micro DJ. Le niveau d'atténuation se règle avec le bouton TALKOVER LEVEL. Le talkover n'affecte que la zone sélectionnée pour le micro.

Comment pré-écouter un canal avec le casque ?

Utilisez le sélecteur CUE (13) pour choisir le canal à pré-écouter. Réglez le niveau avec CUE LEVEL (14). Branchez votre casque sur la prise HEADPHONE (jack 6,3 mm).

Quelle est la différence entre les sorties balancées et non balancées ?

Les sorties balancées (XLR) offrent une meilleure immunité au bruit sur de longues distances. Les sorties non balancées (cinch) sont adaptées aux connexions courtes. Les deux sont disponibles pour chaque zone master.

Comment enregistrer sans inclure le micro ni le talkover ?

Utilisez les sorties RECORD BUS A et RECORD BUS B. Elles reproduisent uniquement le signal des canaux 2 à 5, sans micro DJ, sans talkover et sans réglages de tonalité.

Que faire si le voyant PEAK LED s'allume ?

Le voyant PEAK LED indique une saturation. Diminuez le GAIN du canal concerné pour éviter la distorsion. Le niveau idéal se situe sous le seuil d'allumage du PEAK LED.

Comment installer la table de mixage dans un rack ?

Fixez l'appareil par les 4 trous sur la face avant à l'aide de vis adaptées (non fournies). Assurez une bonne ventilation pour évacuer la chaleur.

Comment nettoyer la table de mixage ?

Utilisez un chiffon doux très légèrement humide. N'utilisez pas de liquides abrasifs ou de solvants. Évitez que de l'eau pénètre à l'intérieur de l'appareil.

Quels types de câbles utiliser pour les connexions ?

Pour les entrées/sorties ligne et phono, utilisez des câbles cinch/cinch de bonne qualité. Pour les micros, privilégiez des câbles XLR balancés. Les câbles d'alimentation fournis sont spécifiques au modèle.

MODE D'EMPLOI CONTROL 5.2 BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

• 2 zones indépendantes, chacune avec des sorties XLR balancées (+ non balancées par connecteurs cinch)
• Chaque zone dispose d'un contrôle de tonalité à 3 bandes, d'un réglage de balance, de volume et d'un sélecteur mono/stéréo
• 11 entrées sur 5 canaux (5 mic balances + 4 line + 2 phono)
• 1Micro avec contrôle de tonalité à 3 bandes et atténuation (talkover) réglable, assignable à une zone.
• Chaque canal peut être assigné à la zone A, la zone B ou les deux ensemble.
• Chaque canal possède des indicateurs LED individuels signalant la présence d'un signal et les pointes (peak) du niveau.
• Réglage Gain et curseur de 45mm sur tous les canaux
• PFL avec sélecteur rotatif, réglage de niveau et prise casque jack de 6.3mm.
• 2 sorties d'enregistrement n'incluant ni le micro du canal 1, ni l'effet d'atténuation du talkover.

Vérifier le contenu:

Vérifiez que l'emballage contienne les différents éléments:

• Unité de mixage CONTROL5.2 Mode d'emploi Câble d'alimentation

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur

de l'appareil que vous pouvez replacer vous-même. Confiez l'entretien uniquement aux techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde de la présence de haut voltage sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne sera place sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne devrait être placée sur l'appareil.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussièux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambience maximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'étiquette de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Utilisez toujours les câbles appropriés et certifiés lorsqu vous installez l'unité.
• Pour éviter tout choc électr èces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un Fuse. Remplacez systématiquement un fuse endommagé par un fuse de même type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19''. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiant après le transport. La condensation peut alterer les performances de l'appareil.

Nettoyage:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager l'appareil.

Mis à part pour les micros, les écouteurs et les sorties zones, toutes les connections sont cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB Systems code: 2-0370)

Pour plus d'informations sur les connections, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connections. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, vidés,...

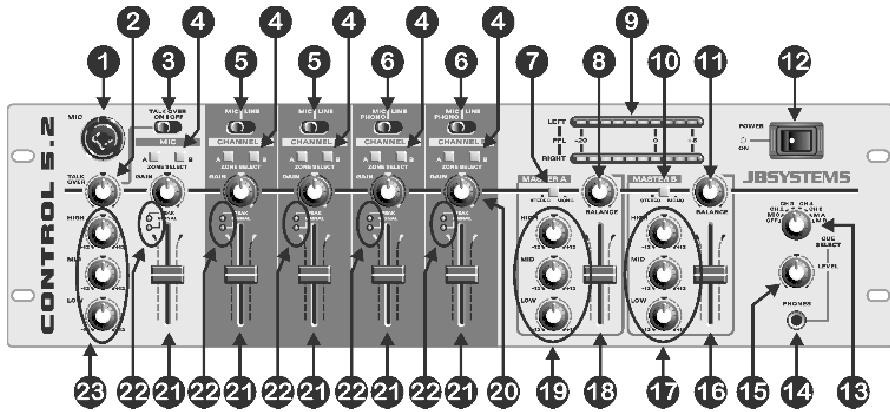

1. DJ MICRO input: le micro DJ peut être connecté par l'entrée XLR/Jack située sur la face avant ou par le jack stéréo situé à l'arrière de l'appareil. Cette entrée est balancée mais accepte toutes sortes de micros équipés d'un connecteur XLR ou Jack.
2. TALKOVER level: Si vous enclenchez le talkover (3), vous pouvez régler le niveau d'atténuation des canaux 2 à 5. Au plus que vous tournez le bouton vers la droite, au plus ces canaux seront atténués quand vous parlez dans le micro DJ (1).
3. TALKOVER: utilisez ce sélecteur si vous poulez atténuer automatiquement les canaux 2 à 5 pendant que vous parlez dans le micro DJ. Utilisez les sélecteurs de zone(4) pourCHOISIR LA ZONEDANS LAQUELLE LE talkover doit agir.

Attention: le talkover agira uniquement dans la zone que vous avez sélectionné pour le micro DJ. L'autre zone ne sera pas affectée.

1. interrupteur de ZONE: pour chaque canal d'entrée vous pouvez diriger vers chaque zone (master) il doit être conduit. Ceci vous permet d'utiliser cette table de mixage pour deux différentes salles d'une musique complètement différente!

Vous pouvez que les canaux 2&3 soient conduits vers le Master A (salle1). Les canaux 4&5 doivent être conduits vers le Master B (salle2). Mais vous pouvez avoir la possibilité de faire des announces dans les deux salles. Voici ce que vous devez faire:

• Sélectionnez "zone A" pour les canaux 2&3
• Sélectionnez "zone B" pour les canaux 4&5
• Sélectionnez "zone A" et "zone B" pour l'entrée micro DJ Micro.

Vous pouvez maintenant faire des announcements simultanément dans les deux salles, pendant que la musique que vous jouez dans les deux salles est complètement différente.

1. Sélecteur INPUT: Pour les canaux 2 et 3 vous pouvez désirer entre les entrées Line ou entrées micros balancés.
2. Sélecteur INPUT: Pour les canaux 4 et 5 vous pouvez désirer entre les entrées Line ou entrées micros balancés, mais vous pouvez également connecter une platine vinyle. (selecteur line/phono à l'arrête de l'appareil)
3. Sélecteur MONO/STEREO: est utilisé pour permettre le Master A en mono ou en stéreo.
4. BALANCE: est utilisé pour régler la balance entre la sortie gauche et droite du Master A.
5. VU-mêtres: sont utilisés pour visualiser le niveau du signal audio, sélectionné avec le sélection CUE (13). Avec les curseurs des canaux vous pouvez changer le niveau d'entrée de chaque source audio qui est connectée. Faites attention de ne pas dépasser 0dB (ou 100% ). Une distorsion du signal audio peut se produit si son niveau entre dans la zone rouge du VU-mêtre.
6. Sélecteur MONO/STEREO: est utilisé pour permettre le Master B en mono ou en stéreo.

11. BALANCE: est utilisé pour régler la balance entre la sortie gauche et droite du Master B.

1. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage.
2. Sélecteur CUE: est utilisé pour sélectionner la source que vous pouze pré écouter. Vous pouze pré écouter chaque canal d'entrée pendant que le curseur du canal est fermé.

14. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.

1. HEADPHONE jack: vous pouvez raccorder n'importe quel casque stéréo moderne à cette entrée jack de 6.3mm. Avec le sélecteur Cue (13) et le réglage de niveau Cue Level (14) vous pouvez pré-écouter la source d'entrée sélectionnée.
2. MASTER B level: est utilisé pour régler le niveau de sortie du Master B.
3. Réglage de TONALITE à 3 bandes: utilisez ces 3 contrôleurs pour modifier le signal audio du Master B selon votre goût personnel.
4. MASTER A level: est utilisé pour régler le niveau de sortie du Master A.
5. Réglage de TONALITE à 3 bandes: utilisez ces 3 contrôleurs pour modifier le signal audio du Master A selon votre goût personnel.
6. GAIN: utilisez ce contrôle pour régler la sensibilité de chaque canal séparément. Basez-vous sur les informations des VU mètres (9) et du « peak led » (22) pour bien régler la sensibilité du canal.

21. CURSEURS / CANAL: utilisez-les pour régler le niveau de chaque canal.

1. PEAK & SIGNAL LEDs: tous les canaux sont équipés d'un « peak led » et d'un « signal led »:
2. Signal led: Le led vert indique la présence d'un signal audio à l'entrée du canal.
3. , vous devez absolument diminuer le signal d'entrée en utilisant le contrôleur GAIN (20) du canal approprié.
4. Réglage de TONALITE à 3 bandes: vous pouvez utiliser ces 3 contrôleurs pour modifier le signal audio du micro DJ selon votre goût personnel ou pour enlever l'effet Larsen du micro.

Remarque: L'effet Larsen se produit lorsqu'un signal acoustique est amplifié et réamplifié jusqu'à qu'il se transforme en un bruit strident continu: diminuez le Gain de votre canal micro et/ou essayez de couper les haute fréquences avec le contrôle de tonalité.

FACE Arriere

1. DJ MICRO input: est utilisé pour connecter un micro balancé (jack stéréo) ou un micro non balancé (jack mono).
2. LINE input: est utilisé pour connecter n'importe quelle source sonore du type « Line ».
3. PHONO input: est utilisé pour connecter une platine vinyle.
4. Interrupteur PHONO/LINE: est utilisé pour sélectionner soit l'entrée phono (26), soit l'entrée micro (24) pour les canaux 4 et 5.
5. RECORD BUS A: sortie « line » du signal des canaux 2 à 5. Cette sortie ne reproduira que les canaux que vous avez sélectionnés pour la zone A.

Remarque importante: les contrôles de tonalité, le micro DJ et la fonction talkover ne sont PAS disponibles sur cette sortie. Ce qui peut dire que le DJ peut parler autant qu'il veut; par cette sortie vous n'enregistrez que la musique.

1. MASTER A sortie non balancée: est utilisé pour connecter un amplificateur qui est pourvu d'entrées non balancées. Le niveau de sortie peut être réglé avec le contrôleur de niveau du MASTER A (18).
2. sortie balancée MASTER A: est utilisé pour connecter un amplificateur qui est pourvu d'entrées balancées. Le niveau de sortie peut être réglé avec le contrôleur de niveau du MASTER A (18).
3. RECORD BUS B: sortie « line » du signal des canaux 2 à 5. Cette sortie ne reproduira que les canaux que vous avez sélectionnés pour la zone B. Remarque importante: les contrôles de tonalité, le micro DJ et la fonction talkover ne sont PAS disponibles sur cette sortie. Ce qui peut dire que le DJ peut parler autant qu'il veut; par cette sortie vous n'enregistrez que la musique.
4. MASTER B sortie non balancée: est utilisé pour connecter un amplificateur qui est pourvu d'entrées non balancées. Le niveau de sortie peut être réglé avec le contrôleur de niveau du MASTER B (16). sortie balancée MASTER B: est utilisé pour connecter un amplificateur qui est pourvu d'entrées balancées. Le niveau de sortie peut être réglé avec le contrôleur de niveau du MASTER B (16).
5. MAINS INPUT: connectez le câble d'alimentation qui est fourni avec l'appareil au secteur 230V/50Hz. Vérifiez d'abord si le câble n'est pas endommagé!
6. MAIN FUSE: Le fusible d'alimentation protège la table de mixage. Remplacez-le uniquement par un fusible du même type et de la même valeur.

Alimentation: AC 230 V, 50Hz

Fusible: 20mm en verre 250V 500mA lent

Réponse de fréquence: 20-20.000Hz (+/-2dB)

DHT + bruit: <0.1% @ 1kHz, 0dB

Contrôle de tonalité: +/-12dB @ 10kHz / 1kHz / 100Hz

Casque: 1V@33Ω

Dimensions: 483(W) x 134(H) x 130(D) mm

Poids: 2kg
