MODE D'EMPLOI BPM 4 USB BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS<

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 10 entrées sur 4 canaux (7 lignes ou 4 lignes + 3 phonos, 1 micro, 2 USB)
• Design noir très stylé LED bleues et blanches
• 2 connexions USB bidirectionnelles (lecture et enregistrement simultané!) 1 micro DJ séparé avec talkover
• Contrôle du Gain, des aigus, médiums et basses avec fonction kill de -26dB sur tous les canaux Crossfader assignable, facilement replacable Crossfader du type VCA à courbe réglable
• Curseurs DJ de type «steel rail» de haute qualité, replacables
• 2 sorties Master (Master1 avec contrôle de balance)
• Master 1 avec sorties XLR symétriques
• VU-mètres LED sur les canaux stéréo de sortie
• VU-mètre Mono pour le signal PFL
• Compteurs de temps (beat counters) automatiques et très précis
• Démarrage par Crossfader pour les lecteurs CD compatibles
• Pré-écoute « Pre-fader » avec option cue mix

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertisements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Vérifier le contenu:

Vérifiez que l'emballage contient les différents éléments:

Table de mixage Mode d'emploi Câble d'alimentation

Instructions de sécurité

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-mêmes. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe II

Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages. - Cet appareil est destiné à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. - Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil. - Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulte. - Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement. - Ne pas laisser l'appareil à portée des enfants. - Les personnes non expérimentées ne doivent pas utiliser cet appareil. - La température ambiant maximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. - Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm. - Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil. - La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment. - Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! - Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V! - Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil. - Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. - Utilisez l'emballage d'origine si l'appareil doit être transporté.

• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiant après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager l'appareil.

Connexions

À l'exception des micros, du casque et des sorties master, toutes les connexions sont au standard Cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité.

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entreprises allant jusqu'à un niveau de 2V. Ceci inclut les lecteurs de CD, tuners, vidéos,...

Les deux connexions USB seront détectées par tout ordinateur en tant que cartes son. Ces connexions sont bidirectionnelles : elles autorisent donc simultanément la lecture et l'enregistrement.

Controles et fonctions (FACE avant)

1. DJ MIC INPUT: Accepte les micros symétriques pourvus d'un connecteur XLR. Cette entrée est principalement utilisée pour le micro DJ. Le talkover n'affecte pas le niveau du signal de cette entrée.
2. TALKOVER: utilisez cet interrupteur pour atténuer automatiquement les canaux d'entrées 2 à 4 pendant que vous parlez dans le micro DJ.
3. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-4) que vous pouvez pré-écouter par la sortie casque. Si vous enfonsez plusieurs touches Cue, il est possible d'obtenir un son mixé des sources sélectionnées.
4. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparation. On peut facilement replacer ce curseur par un nouvel élément. Dans l'un des chapitres suivants de ce mode d'emploi, nous expliquons la méthode pour effectuer ce remplacement.
5. VU-MÉTRE PFL: affiche le niveau du canal que vous avez sélectionné avec le bouton PFL (3). Faibles attention que les niveaux ne dépassent pas 0dB (ou 100%). Le signal audio risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-mètre.
6. SELECTEUR DE SOURCE D'ENTREE: est utilisé pour sélectionner la source d'entree exacte pour chaque canal: Phono, line, USB, aux ou mic. Sur quelques canaux il y a des selecteurs d'entrés supplémentaires à l'arrière de la table de mixage.

Avis: Line, Aux, CD, Tuner, etc... sont différents noms pour des entrées qui ont un niveau de signal pratiquement identique.

1. GAIN LEVEL: règle le niveau d'entrée de chaque canal. Utilisez ce bouton pour régler le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
2. Réglage de TONALITE à 3 bandes: la fréquence de chaque canal peut être régle séparément dans une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (étéint)
3. BEAT COUNTER DISPLAY: affiche le nombre de « beats » (battements) par minute (BPM) de la musique du canal sélectionné par le selecteur d'assignment du crossfader (12). Pour obtenir un résultat fiable sur le cadran, il faut que la musique ait un « beat » clair et constant.
4. INTERRUPEUR FADER START ON/OFF: quand vous avez un lecteur CD compatible connecté aux connecteurs « fader control », vous pouvez contrôler ses fonctions départ/arrêt (re-cue) avec le crossfader. Avec cet interrupteur vous pouvez engager ou désengager la fonction fader start.
5. CROSSFADER: avec ce curseur VCA vous pouvez mixer les canaux que vous avez sélectionnés avec leurs d'assignment du crossfader (12). Le crossfader ne fonctionnera que si vous avez réglé les curseurs des canaux (4) sélectionnées au niveau désiré! Le crossfader est également pourvu d'interrupteurs optiques de démarrage. Voyez le chapitre suivant pour plus d'informations à ce sujet.
6. CROSSFADER ASSIGN: Sélectionne les canaux d'entrées qui seront utilisés avec le crossfader (11) et les compteurs de battements « beat counter » (9). Si vous les mettez sur "0" le crossfader est coupé.
7. NIVEAU MASTER1: est utilisé pour régler le niveau de la sortie symétrique Master1.
8. BALANCE MASTER1: est utilisé pour régler la balance entre la sortie gauche et droite du Master1.
9. NIVEAU MASTER2: est utilisé pour régler le niveau de la sortie asymétrique Master2.
10. VU-METRES MASTER1: affiche le niveau de sortie du master1. Faites attention que les niveaux ne dépassent pas 0dB (ou 100%). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-metre.
11. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n'importe quel canal d'entrée dans la sortie casque (19):

• Mettez le curseur complètement à gauche pour pré-écouter le signal PFL sélectionné (3).
• Mettez le curseur complètement à droite pour écouter la sortie master.
• Mettez le curseur dans une autre position pour écouter le mixage des deux signaux.

Cette option vous permet de vérifier votre mixage avant que vous l'envoyiez vers la sortie master.

1. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
2. HEADPHONE jack: Vous pouvez pré-écouter toutes les entrées/sorties en connectant n'importe quel casque stéréo moderne à ce jack de 6.3mm.
3. CROSS FADER CURVE: Réglez la courbe du cross fader : transition douce = position gauche, transition brusque = position droite.
4. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led bleu est allumé quand la table de mixage est allumée.

Controles et fonctions (FACE arriere)

1. Câble d'alimentation: connectez ce câble au secteur 230V/50Hz. Vérifiez toujours si le câble n'est pas endommagé avant de l'utiliser!
2. FADER CONTROL: quand des lecteurs CD compatibles sont connectés à ces entrées, ils peuvent être contrôlés par les fader starts de cette table de mixage.
3. SORTIE SYMETRIQUE MASTER1: les connecteurs XLR peuvent être utilisés pour connecter cette table de mixage à n'importe qu'elle entraee symétrique d'amplificateur en utilisant un cable de signal symétrique spécifique.
4. SORTIES MASTER ASMETRIQUES: la sortie "master 1" transmet le même signal de sortie que la sortie master symétrique (24), mais est dans ce cas asymétrique. La sortie "master 2" transmet le même signal mais peut être régle indépendamment par le master 2 level (15). Utilisez ces sorties pour connecter des amplificateurs asymétriques.
5. RECORD OUTPUT: Transmet le même signal que les sorties master, mais n'est influencé ni par le niveau du master, ni par le réglage de la balance. Il est utilisé pour brancher un enregistreur analogique. Vous pouvez également connecter un ordinateur pour effectuer un enregistrement digital direct, veillez vous reporter pour cela au N° 34, 'Connexions USB'.
6. INPUT CHANNELS: est utilisé pour connecter deux signaux audio différents du niveau line. Utilisez l'interrupteur (28) pour changer une entrée line en entrée phono. Le sélecteur de source d'entrée (6) sur la face avant détermine chaque source sera activée.
7. INTERRUPEUR PHONO/CD: cet interrupteur vous offre la possibilité de sélectionner soit l'entrée CD, soit l'entrée phono.
8. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipées d'un connecteur de masse (GND). Il est conseillé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un câble de masse, vous ne devez pas utiliser ce connecteur.
9. INPUT CHANNEL 1: est utilisé pour connecter un micro DJ et/ou un signal audio du niveau Line. Le sélecteur de source d'entrée (6) sur la face avant détermine quelle source sera activée.
10. CONNXIONS USB : deux connexions USB bidirectionnelles (USB1 pour le CH3 et USB2 pour le CH4). Vous pouvez connecter n'importe quel ordinateur via ces connexions USB. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Etant donné que les deux ports USB sont bidirectionnels, vous étés en mesure de reproduire de la musique au départ de votre ordinateur et de mélanger cette musique avec d'autres sources comme celles d'un lecteur CD, d'un phono, etc... Mais en même temps, vous pouvez également enregistrer votre 'mix' dans votre ordinateur via cette même connexion USB!

Crossfader START

Le crossfader est pourvu d'interrupteurs optiques de démarrage. Ces faderstart sont compatibles avec tous les lecteurs CD JB Systems actuels. Voici comment cela fonctionne:

A. CROSSFADER COMPLETEMENT A GAUCHE: Le lecteur CD relié au connecteur fader start A joue, l'autre lecteur CD est en attente. B. CROSSFADER BOUGE VERS LA DROITE: Le lecteur CD relié au connecteur fader start A arrêté de jouer, retourne à son point « cue » préprogrammé et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogrammé. C. CROSSFADER COMPLETEMENT A DROITE: Le lecteur CD relié au connecteur fader start B joue, l'autre lecteur CD est en attente. D. CROSSFADER BOUGE VERS LA GAUCHE: Le lecteur CD relié au connecteur fader start B arrêté de jouer, retourne à son point « cue » préprogrammé et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogrammé.

Important: Les deux interrupteurs du fader start doivent être en position "ON"!

Reemplacement des curseurs

Un grand avantage de cette table de mixage est de pouvoir replacer les curseurs des canaux.

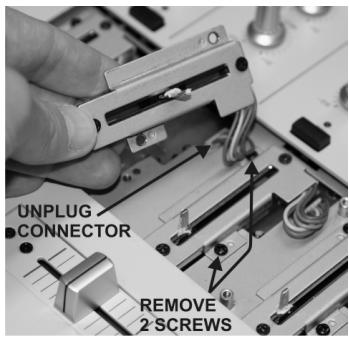

Voici la procédure pour replacer les curseurs des canaux :

• Retirer les boutons des curseurs.
• Retirer les 4 vis du panneau frontal qui entoure les curseurs.
• Retirer les 2 vis du curseur que vous souhaitez replacer.
• Retirez délicatement le curseur de son emplacement et débranchez le connecteur de la carte mère (surtout, NE tirez PAS sur le câble!).
• Mettez délicatement le nouveau curseur en place. Ne pas oublier de rebrancher le connecteur du nouveau curseur au connecteur de la carte mère du mixer.
• Remettez les 2 vis du curseur en place.
• Remettez le petit panneau frontal en place à l'aide des 4 vis. C'est fait!

Voici la procédure pour changer le crossfader:

• Retirer les boutons du crossfader.
• Retirez les 2 vis qui maintiennent le crossfader.
• Retirez délicatement le curseur et le plateau de leur emplacement.
• Débranchez le câble du crossfader (tirez sur le connecteur, PAS sur le câble!)
• Branchez le nouveau crossfader sur le câble.
• Remettre le crossfader et son petit plateau en place à l'aide des 2 vis.

C'est fait!

Alimentation:	AC 230 V, 50Hz (34Watt)
Réponse de fréquence:	20-20.000Hz (+/-3dB)
DHT + bruit:	<0.05% @ 1kHz, 0dB, charge = 47kΩ
S/N Ratio (IHF-A):	>78dB @ 1kHz.
Connexions USB :	USB 2.0 bidirectionnelle (44,1 kHz/16bit) compatible Windows® & Mac OS®
Câble USB (pas inclusif):	Lmax= 3m
Entrées micro:	2mV @ 3kΩ
Entrées Line/CD:	340mV @ 47kΩ
Entrées Phono:	3mV @ 47kΩ
Sortie Record:	775mV @ 1kΩ
Sortie Master 1/2:	1.55V @ 1kΩ unbal.
Sortie Master 1:	2,55V @ 600Ω bal.
Talkover:	0dB → -14dB
Contrôle de tonalité des canaux :	+12dB / -26dB (70Hz, 1kHz, 13kHz)
Casque:	3V@32Ω
Dimensions:	294(L) x 372(H) x 93(P) mm
Poids:	5,4kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
