Type de produit	Table de mixage audio
Marque	BEGLEC
Modèle	SMP 12.22
Catégorie	Table de mixage
Nombre de canaux	12 (4 mono + 4 stéréo)
Alimentation	230 V CA, 50 Hz, 36 W
Dimensions (L x H x P)	328 x 90 x 420 mm
Poids	4,6 kg
Processeur d'effets intégré	DSP 24 bits, 100 présélections, interrupteur à pied
Égalisation par canal	3 bandes (High 12 kHz, Mid 2.5 kHz, Low 80 Hz)
Entrées micro	4 entrées XLR symétriques avec alimentation fantôme +48 V
Entrées ligne	Jacks TRS 1/4" symétriques
Sorties principales	Main L/R, ALT 3/4, AUX/EFX SEND, Control Room, Casque
Connectivité USB	Interface audio stéréo pour enregistrement et lecture
VU-mètres	2 x 10 segments LED
Filtre passe-haut	75 Hz activable par canal
Alimentation fantôme	+48 V pour tous les canaux micro
Montage en rack	Attelles 19" incluses
Nettoyage	Chiffon doux légèrement humide, sans produits volatils
Température d'utilisation	Max 40°C

FOIRE AUX QUESTIONS - SMP 12.22 BEGLEC

Comment brancher un microphone sur la SMP 12.22 ?

Utilisez une entrée XLR symétrique (canaux 1 à 4). Branchez le micro, activez l'alimentation fantôme si nécessaire (micro à condensateur) via la touche PHANTOM, et réglez le gain avec le bouton TRIM.

Comment utiliser les effets intégrés ?

Tournez le sélecteur DSP PROGRAM pour choisir l'un des 100 effets. Utilisez le curseur EFX RETURN pour doser le niveau des effets dans le mix. Activez/désactivez les effets avec la touche DSP ON/OFF.

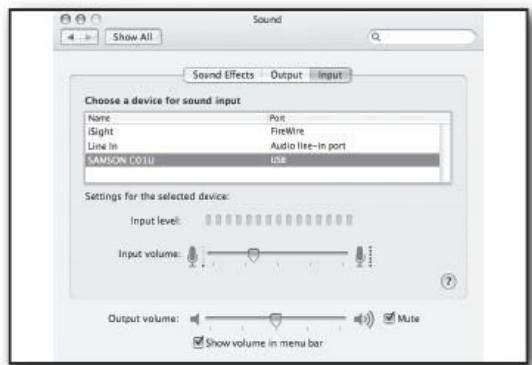

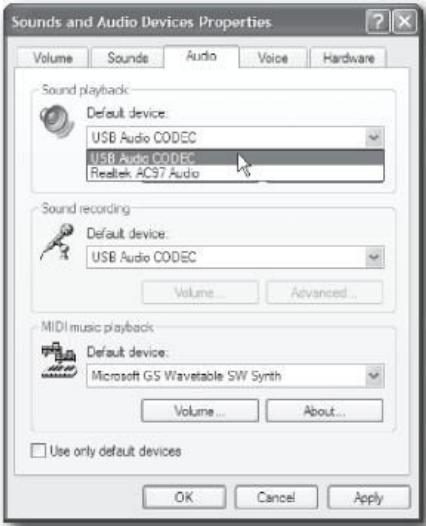

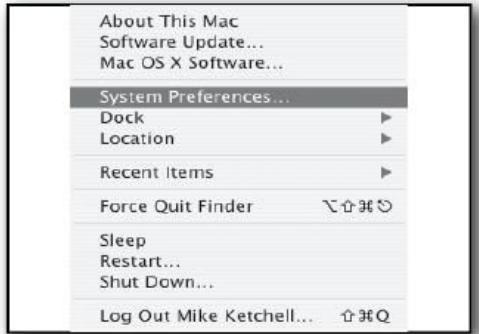

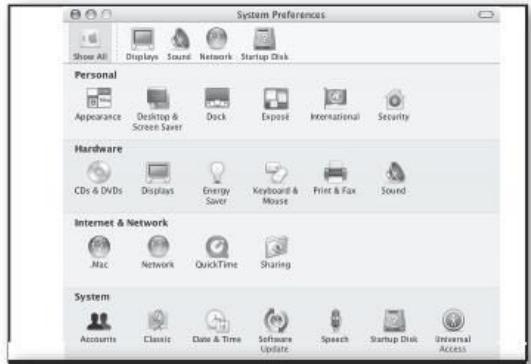

Comment enregistrer sur un ordinateur via USB ?

Connectez le port USB du mixer à votre PC. Le mixer est reconnu comme une carte son. Utilisez un logiciel d'enregistrement. Le signal provient des sorties générales (ou des AUX si vous appuyez sur USB SEND). Le niveau de lecture se règle avec le bouton TAPE/USB.

Qu'est-ce que l'alimentation fantôme et quand l'utiliser ?

L'alimentation fantôme fournit une tension de +48 V sur les entrées XLR pour alimenter les micros à condensateur. Activez-la via la touche PHANTOM. Assurez-vous de ne brancher que des micros à condensateur ou des micros dynamiques symétriques lorsque la fonction est activée.

Comment nettoyer la table de mixage ?

Nettoyez avec un chiffon doux légèrement humide. N'utilisez jamais de benzène, thinner ou produits volatils. Évitez que de l'eau pénètre à l'intérieur.

Que faire si un canal ne produit pas de son ?

Vérifiez le câblage, le gain (TRIM), l'égalisation, le curseur de canal (FADER), et les touches MUTE et PFL. Assurez-vous que le canal n'est pas assigné à un sous-groupe si la sortie principale est utilisée.

Comment configurer les retours de scène (moniteurs) ?

Utilisez les sorties AUX SEND connectées à des enceintes de monitoring. Pour chaque canal, dosez le niveau envoyé vers les AUX avec le bouton AUX. Utilisez la touche PRE/POST pour choisir si le signal est pré ou post fadeur.

Comment assigner un canal aux sous-groupes ALT 3-4 ?

Appuyez sur la touche MUTE/ALT 3-4 du canal. Le signal sera dirigé vers le bus ALT 3-4 au lieu de la sortie principale. Utilisez les curseurs ALT 3-4 pour régler le niveau des sous-groupes.

Comment régler l'égalisation pour éviter le larsen ?

Réduisez les fréquences qui provoquent le larsen, généralement les aigus (12 kHz) ou les mediums (2.5 kHz). Utilisez le filtre passe-haut (75 Hz) pour couper les basses superflues. Ajustez les niveaux et la position des micros.

Quels sont les précautions de sécurité importantes ?

N'ouvrez jamais l'appareil (risque de choc électrique). Utilisez uniquement à l'intérieur, évitez l'humidité. Débranchez avant nettoyage. Assurez une ventilation d'au moins 5 cm autour de l'appareil. Utilisez le bloc d'alimentation fourni.

MODE D'EMPLOI SMP 12.22 BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ. Veuillez lire le mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVAUTÉS, ACTIONS SPECAIES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Table de mixage PA à 12 canaux dotée d'une architecture à bruit de fond très faible - 2 sous-groupes (ALT 3-4 bus) - Processeur d'effets DSP interne : 24 bits, 100 présélections et interrupteur à pied - Entrée et sortie USB permettant l'enregistrement direct vers un ordinateur - 6 canaux à entrées symétriques, 4 mono + 4 stéréo :

• Gain d'entrée

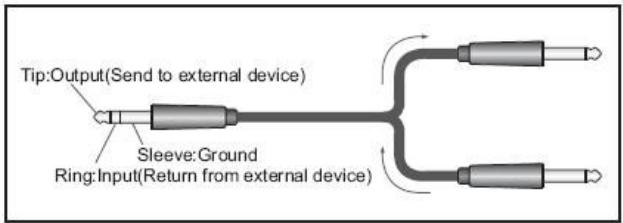

• Insertions sur les canaux mono
• Indication des pics @ -5 dB
• Filtre salle haut @ 75 Hz
• Égalisation à 3 bandes 1 AUX send avec un inverseur pre/post
• EFX send pour la section des effets (post)
• Contrôle PAN / BAL
• Touche combinée mute/ALT3-4
• Touche de muting de canal
• Inverseur PFL LEVEL avec un curseur de contrôle de 60mm
• Alimentation fantôme sous 48 volts sur tous les micros à entrée symétrique
• Possibilité d'utiliser des effets externes
• Contrôle général G/Dr de sortie symétrique
• Sorties casque et control room
• VU-mètres à LED de 2 x 10 segments
• Transformateur de puissance externe
• Attelles de 19" incluses et destinées à faciliter le montage éventuel dans un rack

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi - Mixer SMP 12.22 - Deux adaptateurs et 6 vis pour le montage en rack - Alimentation secteur

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Pour éviter tout risque de chocs électriques, cet appareil doit être remplacé e identique.
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V! L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fuse. Remplacez systématiquement un fuseble endommagé par un fuseble de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19''. Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

Connexions

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, vidés,...

1. LAMPE TEMOIN À LED de PICS de niveau

Ce témoin à LED montre le niveau du signal d'entrée du canal. L'indicateur de pic de niveau s'allume quand le signal d'entrée atteint un niveau inférieur de 5 dB au niveau d'échéage, c'est-à-dire, au niveau auquel le canal commence à émettre de la distorsion. Cet indicateur montre le niveau du signal après l'égalisation et avant l'accrée au curseur de canal. Si l'indicateur de pics ne reste pas allumé seulement de manière très brève pendant les transitoires de haut niveau, il y a lieu de corriger le niveau via le contrôle TRIM, afin de diminuer la sensibilité d'entrée du canal. Si cette solution ne fonctionne pas, il faut réduire le niveau de sortie de la source connectée à ce canal.

2. TRIM Control (controle de sensibilite d'entree)

Suivant le niveau du signal d'entrée, utilisez ce bouton pour ajuster l'entrée au niveau le plus approprié. Le meilleur compromis entre le rapport signal sur bruit et le degré de dynamique sera atteint quand on ajuste le trim control de manière à ce que l'indicateur de pics ne s'allume qu'occasionnellement. Ce contrôle ajuste la sensibilité d'entrée du micro raccordé à ce canal entre -50 dB et -6 dB; quant à la sensibilité d'entrée ligne, elle se situe entre -30 dB et +14 dB.

Les canaux d'entrée qui combinent mono et stereo ont une sensibilité située entre +20 dB et -20 dB

3. Touche de filtre passe haut (HPF = high pass filter)

Cette touche met le HPF en ou hors service. Pour permettre le HPF en service, appuyez sur le bouton. Ce HPF coupe les fréquences qui sont situées en dessous de 75Hz.

4. 'EQUALIZER

Cette égalisation à trois bandes ajuste les aigus, les mediums et les basses du canal. Le fait de placer le bouton en position "0" correspond à une réponse en fréquence neutre. Le fait de tourner le bouton vers la droite augmente le niveau de la bande de fréquences correspondante, tandis que le fait de tourner le bouton vers la gauche a pour effet de diminuer le niveau de la bande de ces fréquences. Le tableau ci-dessous montre le type d'égalisation, la fréquence centrale et l'augmentation ou la diminution maximale de niveau pour chacune des trois bandes de fréquences.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.5kHz	Peaking
LOW	±15dB	80Hz	Shelving

5. Controle aux

Ce bouton AUX contrôle le niveau du signal que le canal envoie au bus AUX.

Si vous utilisez des canaux stéréo, les signaux des canaux G et DR sont mélangés et envoyés vers le bus AUX.

Les contrôles AUX peuvent être réglés de façon à influer sur le signal avant ou après les curseurs. En mode pre fader (avant le curseur), les sorties auxiliaires ne sont pas influencées par la position des curseurs de canal, et elles sont surtout utilisées pour contrôler les moniteurs (haut-parleurs de retour de scène). En mode post fader (après le curseur), les sorties auxiliaires sont elles aussi influencées par la position des curseurs des canaux, et elles sont surtout utilisées pour contrôler les modules d'effets.

6. TOUCHE d'inversion PRE / POST

Cet inverseur définit si les signaux arrivant sur AUX seront en mode Pre ou en mode Post. En mode pre fader, ils ne sont pas influencés par la position des curseurs de canal. En mode post fader, ces signaux sont eux aussi influencés par la position des curseurs de canal.

7. Controle des EFFETS

Ce bouton contrôle le niveau des signaux envoyés vers les effets (en fait, vers le jack FX SEND) et vers le module des effets internes. Les signaux des canaux mélangés à cet endroit ont leur niveau général fixé par le contrôle EFX SEND.

Etant donné que ce contrôle est situé après les curseurs des canaux, le niveau du signal sera affecté par le réglage des curseurs de canaux.

PAN (panoramaque pour les canaux mono)

Ce contrôle répartit les signaux d'un canal entre les buses généraux G et DR ; il détermine ainsi la position perçue par l'auditeur des signaux de ce canal dans le champ de l'image stéréo. Par exemple, si un contrôle PAN est tourné à fond vers la gauche, le son de ce canal ne sera entendu que via le haut-parleur gauche du système d'amplification.

Par contre, s'il est tourné à fond vers la droite, le son de ce canal ne sera entendu que via le haut-parleur droit du système d'amplification.

Les réglages intermédiaires auront pour conséquence de "placer" le son à des endroits correspondants dans le champ de l'image stéréo.

Balance (pour les canaux stéréo)

Ce contrôle ajuste la balance du signal d'entrée, donc la puissance relative entre le canal G et le canal DR dans l'image stéréo.

Le fait de tourner le contrôle de balance vers la gauche semble "déplacer" la source sonore vers le bus général de gauche ; à l'inverse, le tourner vers la droite semble "déplacer" la source sonore vers le bus général de droite.

9. TOUCHE mute/alt 3-4

Quand la touche Mute/ALT 3-4 est enfoncée, le signal de sortie sera dirigé vers les sous-groupes ALT 3-4 au lieu d'être dirigé vers la sortie main L/R.

Le bus ALT 3-4 vous offre une deuxième mix stéréo indépendant et possède un réglage stéréo indépendant.

L'interrupteur émet une couleur orange pour indiquer que la fonction mute est active.

10. TOUCHE PFL

Quand cette touche n'est pas enfoncée, le signal d'entrée du canal peut être dirigé vers la sortie PFL.

Cette touche vous donne accès à la pré-écoute du signal d'entrée du canal avant qu'il n'arrive au curseur ; ce signal est alors disponible aux sorties casque et CONTROL ROOM.

Cette lampe témoins s'allume quand l'interrupteur PFL est en position de fonctionnement.

12. Curseur de CANAL

Il s'agit du contrôle principal qui fixe le niveau d'un canal. C'est lui qui détermine le niveau du signal qui est envoyé d'un canal vers les bus généraux, les bus des sous-groupes, et les bus d'effet situés après les curseurs. Ce sont les réglages des curseurs des canaux d'entrée qui "construisent" le mix général,

autrement dit, la balance des niveaux sonores des différents instruments et/ou des autres sources connectées aux entrées. Quand un canal n'est pas utilisé, son curseur doit être mis en position minimum afin de prévenir toute addition de bruits parasites qui pourrait parvenir vers les sorties générales et/ou autres.

1. Affichage des programmes (ecran a cristaux liquides)

Le numéro de l'effet DSP sélectionné est affiché à l'écran.

2. Selecteur de programme DSP

Tournez le bouton de sélection des programmes pour sélectionner l'un des 100 effets digitaux intégrés. Le processeur d'effets digitaux à 24 bits génère des effets de haute qualité comme du retard (delay), du chorus et de la réverbération.

3. Controles aux PRE

Ces contrôles permettent d'ajuster le niveau du signal en provenance des effets digitaux internes vers le bus AUX. De cette manière, vous êtes en mesure d'envoyer, par exemple, des effets également vers vos haut-parleurs de retard de scène.

4. TOUCHE DSP On/Off

Cette touche permet de mettre les effets digitaux internes en ou hors service.

5. TOUCHE PFL

Mettez cette touche sur la position ON si vous voulez que le signal des effets soit présent sur le bus PFL.

Cette lampe témoin s'allume quand l'interrupteur PFL est en position de fonctionnement.

7. Curseur de RETOUR des EFFETS

Ce curseur permet de doser le niveau du signal envoyé par les effets digitaux intégrés vers les bus des sorties générées.

8. Curseurs des sous-groupes (3-4)

Ce curseur ajuste le niveau de sortie des sous-groupes.

9. Touches 'TO MAIN

Quand cette touche est enfoncée, le signal de sortie du sous-groupe ALT 3/4 sera envoyé vers les bus MAIN L/R.

10. Curseur general g-dr

Ce curseur ajuste le volume de sortie final qui est envoyé vers les sorties générales G et DR.

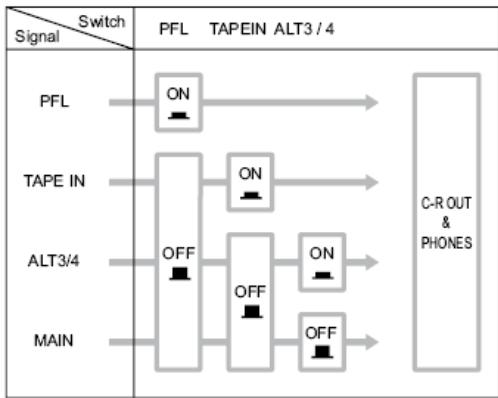

11. Touches de signalaux des vu-metres

Ces touches des VU-mêtres, en association avec les touches PFL des canaux, sélectionnent le signal qui est envoyé vers les jacks CONTROL ROOM OUT, vers le jack du casque, et vers les VU-mêtres.

• Si la touche PFL du canal d'entrée est active, dans ce cas, seule la sortie PFL du canal est envoyée vers les jacks CONTROL ROOM OUT, vers le jack du casque, et vers les VU-mêtres.

Si la touche PFL du canal d'entrée est inactive, dans ce cas, les signaux du mix général, le signal TAPE IN ou les signaux des sous-groupes ALT 3-4 peuvent être envoyés vers les jacks CONTROL ROOM OUT, vers le jack du casque, et vers les VU-mètres. Utilisez les touches du mix général ou des sous-groupes selon la sortie que vous désirez écouter.

12. Controle de niveau CTRL ROOM / PHONES

Ce potentiomètre contrôle le niveau du signal de sortie des sorties PHONES et CONTROL ROOM.

13. Controle 'TAPE IN'

Ce bouton contrôle le niveau du signal de return en provenance des connexions TAPE IN RCA et qui sont dirigées vers la sortie générale G-DR.

14. Controles generaux aux/fx SEND

• Contrôles pour AUX 1 et AUX 2 :

Ces contrôleurs dosent le niveau de sortie général de tous les signaux des canaux AUX 1 et AUX 2 qui sont entre envoyés vers les jacks de sortie AUX1 SEND et AUX2 SEND;

• Contrôle des effets :

Ces contrôles dosent le niveau de sortie général de tous les signaux produits par les effets qui vont être envoyés vers le module des effets et les jacks de sortie des effets.

Remarque : si le niveau de ces potentiomètres est mis à zéro, aucun signal audio ne sera envoyé vers le module des effets.

Cette lampe témoin s'allume quand la touche TAPE IN PFL est en position de fonctionnement.

16. VU-METRES

Ces deux lignes de LED affichent le niveau du signal sélectionné. Prière de se reporter au N°11, TOUCHES DE SIGNAUX DES VU-METRES. Le repère '0' correspond au niveau de sortie de référence, qui est de + 4 dB.

17. Controles de RETOUR (RETURN)

• Contrôle AUX:

Ces contrôles ajustent le niveau du signal en provenance des jacks RETURN (G (MONO) et DR), reliés aux bus AUX 1 et AUX 2;

• Contrôle général:

Ces contrôles ajustent le niveau du signal en provenance des jacks RETURN (G (MONO) et DR), reliés aux bus du mélange général.

18. LAMPE TEMOIN D'alimentation

Cette lampe témoin s'allume quand l'interrupteur général de mise sous tension est en position de fonctionnement.

19. TOUCHE D'alimentation fantome

Cette touche met l'alimentation fantôme en ou hors service. Si vous mettez LA TOUCHE en position de fonctionnement, le mixer fournit du courant à tous les canaux qui possèdent une entrée micro de type XLR.

Il faut utiliser cette touche quand on a recours à un ou plusieurs micros à condensateur, car ces derniers ont besoin d'un courant externe, qui est fourni par le mixer.

Remarque : quand cette touche est en position de fonctionnement, le mixer fournit du courant de type CA + 48 V aux broches 2 et 3 de tous les connecteurs de type XLR des entrées pour micros.

Il faut s'assurer que cette touche est bien en position haute ( ) si on n'a pas besoin de l'alimentation fantôme.

Lorsque cette touche est pressée ( ), il y a lieu de s'assurer que seuls des micros à condensateur sont connectés aux prises d'entrée XLR.

En effet, des appareils autres que des micros à condensateur risqueraient d'être endommagés au cas où ils seraient connectés au circuit d'alimentation fantôme.

Veuillez cependant noter que la touche peut être laissée sans problème en position de fonctionnement quand les micros de type dynamique sont de type symétrique.

Afin d'éviter de possibles dégâts, il y a lieu d'éteindre l'amplificateur (sur des haut-parleurs actifs) AVANT de mettre cette touche en ou hors service. Nous recommandons également que vous régliez tous les contrôles de sortie en position minimale (curseurs généraux, curseurs des sous-groupes ALT 3 & 4, etc...) AVANT de mettre cette touche en ou hors service, et ce, afin d'éviter que des bruits de forte ampleur ne se fassent entendre : cela pourrait occasionner des pertes au niveau de l'audition des personnes représentées, et/ou des dégâts au niveau des appareils.

20. LAMPE TEMOIN De l'alimentation fantome

Cette lampe témoin s'allume quand l'interrupteur de l'alimentation fantôme est en position de fonctionnement.

CONNEXIONS

Connexions XLR symetriques pour MICROS

Il s'agit de connecteurs symétriques de type XLR (1 = masse; 2 = point chaud; 3 = point froid) CONNEXIONS SYMETRIQUES D'ENTREE POUR LIGNE

Pour les signaux d'entrée ligne symétriques ou asymétriques, le mixer possède des connecteurs de type jack (1/4" TRS), comme ceux qui sont utilisés pour la plupart des claviers électroniques, des synthétiseurs, des enregistreurs et des sorties ligne des autres mixers.

2. JACK d'insertion (E/S) d'un CANAL

Il s'agit de jacks d'entrée et de sortie (E/S = I/O en anglais) situés entre l'amplificateur principal et le filtre passe-haut.

Ces jacks peuvent être utilisés pour connecter (de manière indépendante) tel ou tel canal à des appareils tels que des égaliseurs graphiques, des compresseurs et des filtres anti-bruits. Il s'agit de jacks TRS (tip, ring, sleeve = pointe, anneau, manchon) qui permettent des opérations bidirectionnelles.

Remarque : la connexion à un point d'insertion d'E/S nécessite l'usage d'un câble d'insertion spécifique et vendu séparément. En voici une illustration ci-dessous.

Il s'agit de connecteurs d'entrée stéréo ligne asymétriques

3. Connecteurs d'entree d'un CANAL

Deux types de connecteurs doivent être distingués : ceux de type jack et ceux de type RCA (aussi appelés Cinch). Pour les signaux stéréo, il va de soi que vous devez connecter les deux canaux, le gauche et le droit.

Les canaux CH 9/10 et CH 11/12 peuvent également être utilisés avec des signaux mono. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne détecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

Remarque : Les canaux 9/10 et 11/12 proposent 2 types d'entrées : des connecteurs de type jack et de type RCA. Attention, il y a lieu de n'utiliser qu'un seul de ces connecteurs pour chaque canal : autrement dit, n'utilise jamais les deux types de connecteurs en même temps pour le même canal.

4. JACKS STEREO De RETOUR GAUCHE (MONO) et DROIT

Il s'agit de connecteurs d'entrée ligne, de type jack (1/4" TRS). Les signaux reçus par ces jacks sont envoyés vers le bus général et vers les bus AUX. Ces jacks sont surtout utilisés afin de recevoir les signaux de retard d'un effet externe (réverbération, retard, etc....).

Remarque : Ces jacks peuvent aussi être utilisés comme une entrée auxiliaire stéréo. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne détecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

5. Connecteurs RCA 'TAPE IN

Servez-vous de ces connecteurs RCA quand vous voulez connecter un lecteur de CD, de DAT, ou d'autres sources de son exter directement au mixer à des fins de monitoring.

Il vous est loisible d'ajuster le niveau du signal en ayant recours au réglage 'TAPE IN' qui se trouve dans la section des contrôles généraux.

6. Connecteurs RCA 'REC OUT

Les connecteurs REC OUT envoient les signaux du bus général qui sont prélevés avant le curseur.

7. Connecteurs JACKS 'SEND

Il s'agit de connecteurs asymétriques de type jack.

*AUX

Ces jacks de sortie correspondent respectivement aux signaux des bus AUX. Un exemple d'utilisation de ces jacks est de les connecter à des moniteurs de scène actifs.

*EFX

Un exemple d'utilisation de ces jacks est de les connecter à des unités d'effets externes.

8. Connecteur d'interrupteur a PIED

Un interrupteur à pied peut être connecté à ce jack d'entrée ; il sert à mesurer les effets digitaux en ou hors service.

Il s'agit de jacks asymétriques de 1/4", des sorties correspondant aux ALT3/4.

Il s'agit de jacks de sorties symétriques d'1/4". Il faut connecter ces sorties aux amplis de puissance qui alimentent les haut-parleurs d'installation de PA. Autre possibilité : utiliser ces sorties pour enregistrer les signaux qui sont influencés par les curseurs généraux des sorties.

11. JACKS de SORTIE 'control ROOM

Il s'agit de jacks asymétriques d'1/4" dont les signaux de sortie sont contrôlés par le contrôle CTRL ROOM / PHONES

Ils sont généralement utilisés pour se connecter à un système de monitoring.

Remarque :

le signal fourni par ces sorties est sélectionné par les réglages des interrupteurs LEVEL METER SIGNAL, de

l'interrupteur TAPE IN, et de l'interrupteur PFL des canaux d'entrée.

12. JACK pour le CASQUE

Il s'agit d'un connecteur de type jack stéréo.

Remarque.

Le signal fourni par ce jack est modifié par les réglages des interrupteurs LEVEL METER SIGNAL, de l'interrupteur TAPE IN, et de l'interrupteur PFL des canaux d'entrée.

PANNEAU ARRIERE

1. Connecteur d'alimentation d'entree

Connectez l'alimentation fournie avec l'amplificateur à ce connecteur. Remplacez ce bloc d'alimentation uniquement par un modèle rigoureusement identique.

Utiliser un adaptateur d'un autre type pourrait occasionner un début d'incendie ou une décharge électrique.

2. Interrupeur de mise sous tension

Utilisé pour permettre la table de mixage sous ou hors tension. Nous recommendons vivement de mettre les curseurs des sorties générales (9) de la table de mixage et les contrôles de gain de l'amplificateur à zéro avant de mettre la table de mixage sous ou hors tension.

Utilisés pour raccorder les sorties générales (Main L/R) de la table de mixage vers un amplificateur de puissance (ou vers d'autres appareils).

4. PORT USB

L'interface audio USB intégrée (stéréo) vous permet de connecter votre mixer vers votre PC à des fins d'enregistrement ou de lecture. Pratiquement n'importe quels logiciels d'enregistrement peut être utilisé. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Cela peut également dire que vous serez en mesure d'utiliser les contrôles audio standards des systèmes d'exploitation Mac ou Windows pour effectuer tous les réglages.

Démarrer avec windows XP

La première fois que vous allez raccorder le mixer via son port USB, Windows va installer les pilotes universels convenant à ce port. Un message sous forme de bulle va apparaître à l'écran : il vous signalera qu'il a trouvé le codec USB audio.

Quand l'installation est terminée, le message "Your new hardware is installed and ready to use" est affiché à l'écran.

La plupart du temps, votre souhait sera que le volume de sortie de l'ordinaire soit en position maximale, mais parfois, le réglage par défaut est nettement plus bas, ce qui résultat en un niveau de sortie insuffisant. Heureusement, le volume peut être augmenté de différentes manières. La plus simple, c'est de cliquer sur l'icone du haut-parleur situé dans la barre des tâches, et de déplacer le curseur vers le haut.

Si l'icone n'est pas présente, le volume peut être modifié en allant dans le panneau de configuration, et d'y ouvrir la section "Sons et périphériques audio".

Pour utiliser le mixer en tant qu'appareil d'entrée et de sortie par défaut (pour des systèmes sonores et des softwares d'enregistrement audio), assurez-vous que dans le tableau réservé à l'audio, les fonctions de lecture et d'enregistrement seront activées et bien régées.

Le volume peut alors être réglé en déplaçant le curseur de volume.

Démarrer avec MAC OS x

Connectez le mixer à votre Mac en utilisant un cable USB standard. La LED va s'allumer pour signaler qu'elle reçoit bien du courant en provenance de l'USB. Le Mac va reconnaître l'appareil audio USB, puis il va installer automatiquement un pilote universel.

Pour sélectionner le mixer en tant qu'entrée audio de l'ordinateur, ouvrez les 'System Preferences' du dock ou le menu principal d'Apple.

Ensuite : ouvrez ensuite les 'Sound Preferences'.

Acliquez sur le bouton 'Input' et selectionnez 'USB Audio Codec'. Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre de profiter des contrôles de niveau du mixer sur toute leur étendue.

Ensuite, cliquez sur le bouton 'Output' et selectionnez 'USB Audio Codec'. Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre d'utiliser les contrôtres des niveaux généraux du mixer pour fixer le niveau exact des sorties.

Enregistrer vers le port USB

Pour enregistrer une performance en direct, il vous est loisible d'envoyer les signaux des sorties générées vers un ordinateur en utilisant le port USB. Le signal de sortie ne sera influencé que par les réglages des canaux individuels et des curseurs des canaux, mais pas par le curseur général des sorties G/DR.

Vous pouvez également assigner les sorties des AUX1 et AUX2 à la sortie USB, ce qui vous met en mesure de créer un mix stéréo pour un enregistrement, mix qui sera donc indépendant du système d'amplification local.

Appuyez sur le bouton USB SEND pour envoyer le mix des AUX1 et AUX2 vers l'entrée USB.

Lecture en provenance du port USB

Pour la lecture, le signal stéréo USB, via les connecteurs TAPE IN, va directement vers les sorties générales du mixer.

Vous pouvez régler le niveau de lecture USB en utilisant le bouton de volume TAPE / USB.

CABLAGE

Applications

HOME RECORDING

Sonorisation d'une prestation scénique en direct

CHARACTERISTIQUES TECHNIQUES

Alimentation secteur	CA 230 V, 50 Hz
Consommation :	36 W
Niveau max. de sortie(0.5% thd @ 1 kHz)	+26 dB (MAIN L/R) @ 10 kOhm+20 dB (ALT 3/4, AUX/EFX, CTRL ROOM)@10 kOhm+20 dB (INSERT)Plus de 100 mW (HEADPHONES) @ 33 Ohm
Distorsion harmonique totale :	< 0.1% @ + 14 dB 20Hz-20kHz (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM) @ 10 kOhm
Réponse en fréquence :	20 Hz-20 kHz, + 1/-2 dB (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM) @ 10 kOhm
Bruit de fond (RS moyen = 1500 Ohm)	- 127 dB - bruit d'entrée équivalent- 95 dB bruit résiduel (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM)- 88 dB (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM) - Curseur général à sa valeur nominale et avec tous les interrupteurs d'assignation de canaux hors service.
Gain maximum	74dB MIC IN TO MAIN L/R74dB MIC IN TO ALT 3/466dB MIC IN TO AUX (PRE)76dB MIC IN TO AUX (POST)76dB MIC IN TO EFX80dB MIC IN TO CONTROL ROOM L/R52.2dB IN TO REC L/R54dB LINE IN TO MAIN L/R54dB LINE IN TO ALT 3/446dB LINE IN TO AUX (PRE)56dB LINE IN TO AUX (POST)60dB LINE IN TO CONTROL ROOM L/R44dB STEREO IN TO MAIN L/R44dB STEREO IN TO ALT 3/416dB AUX RETURN IN TO MAIN L/R20dB TAPE IN TO MAIN L/R
Diaphonie (@ 1kHz)	- 70 dB entre les canaux d'entrée- 70 dB entre les canaux d'entrée et de sortie
Contrôle de gain (caux mono)	44 dB variable (- 50 dB ~ - 6 dB) (- 30 dB ~ + 14 dB)
Contrôle de gain (caux qui combinent des entrées mono & stéro)	40 dB Variable (- 20 dB ~ + 20 dB)
Egalisation des canaux d'entrée	AIGUES : Fréquence pivot : 12 kHzMEDIUMS : Fréquence centrale à 2.5kHzBASSES : Fréquence pivot : 80 Hz*Turnover et roll off des fréquences : situé 3 dB en dessous de l'augmentation ou de la diminution max.
VU-mêtres	2x 10 segments à LED pour les sorties MAIN L/R, ALT3/4 ou PFL
Effets digitaux internes	100 préselections à selectionnerContrôle d'interruptions à pied (ON / OFF)
Lampe témoin de canal	Pics : une lampe témoin pour chaque canal se met à s'allumer quand le signal prélevé avant le curseur se trouve à 5 dB sous le seuil de distorsion
Alimentation fantôme (pour les entrées symétriques)	+ 48 V CC
Poids :	4,6 kg
Dimensions :	328 (L) x 90 (H) x 420 (P) mm

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
