CONTROL 5.2 - Mezclador de audio BEGLEC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas de audio 2 zonas
Marca	BEGLEC
Modelo	CONTROL 5.2
Dimensiones (An x Al x Pr)	483 x 134 x 130 mm
Peso	2 kg
Alimentación	CA 230 V, 50 Hz
Fusible	20 mm de vidrio, 250 V, 500 mA, lento
Respuesta en frecuencia	20 Hz - 20 kHz (+/- 2 dB)
Distorsión (THD + ruido)	< 0,1 % a 1 kHz, 0 dB
Control de tono	3 bandas, +/-12 dB a 100 Hz / 1 kHz / 10 kHz
Salida de auriculares	1 V a 33 Ω, conector jack de 6,3 mm
Entradas de micrófono	5 entradas MIC (XLR balanceado)
Entradas de línea	4 entradas LINE (RCA)
Entradas de fono	2 entradas PHONO (RCA, con interruptor Phono/Line)
Salidas master	2 salidas balanceadas XLR + 2 salidas no balanceadas RCA (zona A y B)
Salidas de grabación	2 salidas Record Bus (RCA) sin micrófono ni talkover
Función talkover	Atenuación automática de los canales 2-5 al usar el micrófono DJ, asignable por zona
PFL / Cue	Pre-escucha mediante selector rotatorio, nivel ajustable, salida de auriculares
Medidores VU	Indicadores LED de nivel y de pico (peak) por canal
Capacidad rack	Montaje en rack de 19 pulgadas (tornillos no incluidos)
Temperatura de funcionamiento	Máx. 45 °C
Uso previsto	Solo interior
Limpieza	Paño suave ligeramente húmedo, evitar líquidos abrasivos
Seguridad	No abrir, desconectar antes del mantenimiento, usar fusible idéntico, no exponer a la humedad

Preguntas frecuentes - CONTROL 5.2 BEGLEC

¿Cómo conectar un micrófono en el CONTROL 5.2?

Utilice la entrada DJ MICRO situada en el panel frontal (XLR/Jack) o en la parte trasera (Jack estéreo). Esta entrada es balanceada pero también acepta micrófonos no balanceados.

¿Cómo asignar un canal a una zona específica?

Cada canal tiene un selector de zona (A, B o ambas). Úselo para dirigir la señal del canal hacia la zona master deseada.

¿Cómo funciona el talkover?

Active la función TALKOVER para atenuar automáticamente los canales 2 a 5 cuando hable en el micrófono DJ. El nivel de atenuación se ajusta con el botón TALKOVER LEVEL. El talkover solo afecta la zona seleccionada para el micrófono.

¿Cómo pre-escuchar un canal con los auriculares?

Utilice el selector CUE (13) para elegir el canal a pre-escuchar. Ajuste el nivel con CUE LEVEL (14). Conecte sus auriculares en la toma HEADPHONE (jack de 6,3 mm).

¿Cuál es la diferencia entre las salidas balanceadas y no balanceadas?

Las salidas balanceadas (XLR) ofrecen mejor inmunidad al ruido en largas distancias. Las salidas no balanceadas (RCA) son adecuadas para conexiones cortas. Ambas están disponibles para cada zona master.

¿Cómo grabar sin incluir el micrófono ni el talkover?

Utilice las salidas RECORD BUS A y RECORD BUS B. Reproducen únicamente la señal de los canales 2 a 5, sin micrófono DJ, sin talkover y sin ajustes de tono.

¿Qué hacer si el indicador PEAK LED se enciende?

El indicador PEAK LED indica saturación. Reduzca el GAIN del canal correspondiente para evitar distorsión. El nivel ideal está por debajo del umbral de encendido del PEAK LED.

¿Cómo instalar la mesa de mezclas en un rack?

Fije el aparato por los 4 agujeros en el panel frontal con tornillos adecuados (no incluidos). Asegure una buena ventilación para disipar el calor.

¿Cómo limpiar la mesa de mezclas?

Use un paño suave muy ligeramente húmedo. No use líquidos abrasivos ni disolventes. Evite que entre agua en el interior del aparato.

¿Qué tipos de cables usar para las conexiones?

Para las entradas/salidas de línea y fono, use cables RCA/RCA de buena calidad. Para los micrófonos, prefiera cables XLR balanceados. Los cables de alimentación suministrados son específicos del modelo.

MANUAL DE USUARIO CONTROL 5.2 BEGLEC

Manual de instrucciones ES

Manual do utilizar PT

WWW.BEGLEC.COM

Reciclar el aparato y pilas usadas de forma ecológica conforme a las disposiciones legales de su país.

PT - CÓMO DESHACERSE DE LA UNIDAD

MANUAL DE INSTRUCCIONES

CARACTERÍSTICAS

• 2 zonas independientes con salidas balanceadas (+ no balanceadas por conectores cinch)
• cada zona dispone de un control de tonalidad de 3 bandas, de una regulación de balance y de un selector mono/estéreo
• 11 entradas sobre 5 canales (5 micros balanceados + 4 line + 2 phono)
• 1 micro con control de tonalidad de 3 bandas y atenuación (talkover) ajustable, asignable a una zona.
• cada canal puede ser asignado a la zona A, la zona B o las dos juntas
• cada canal posee indicadores LED individuales que señalizan la presencia de una señal y los picos (peak) del nivel.
• regulación Gain y cursor de 45mm en todos los canales
• PFL con selector rotativo, regulación de nivel y enchufe cascos jack de 6.3mm
• 2 salidas de grabación que no incluyen el micro del canal 1 ni el efecto de atenuación del talkover

PRELIMINAR

Verificar el contenido:

Verificar la presencia en la caja de los siguientes elementos:

• Unidad de mezclas CONTROL5.2
• Manual de instrucciones
• Cable de alimentación

CONSEJOS DE SEGURIDAD:

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

PRECAUCIÓN: Para reducir el riesgo de electrocución, no abra ninguna tapa. No hay piezas en el interior que pueda

cambiar el usuario. Diríjase únicamente a personal cualificado.

El símbolo de un rayo en el interior de un triángulo alerta sobre la presencia o el uso de elementos no aislados con un voltaje peligroso que constituya un riesgo suficiente para causar una eventual electrocución.

El punto de exclamación en el interior de un triángulo alerta al usuario sobre la presencia de importantes instrucciones y/o del mantenimiento en el manual de uso.

Este símbolo significa: uso para el interior solamente

• A fin de evitar todo riesgo de incendio o electrocución, no exponer el aparato a la lluvia o ambientes húmedos.
• Para evitar que se forme condensación en el interior, permita que la unidad se adapte a las temperaturas circundantes cuando la lleve a una habitación cálida después del transporte. La condensación a veces impide que la unidad funcione a pleno rendimiento o pueda incluso causar daños. -Esta unidad es solo para uso interior.
• No coloque objetos metálicos ni derrame líquidos dentro de la unidad. No colocar recipientes llenos de líquidos, tales como floreros, encima del aparato. Podría resultar en descarga eléctrica o mal funcionamiento. Si un objeto extraño entra en la unidad, desconecte inmediatamente la fuente de alimentación.
• No colocar fuentes de llamas, tales como velas, encima de la unidad.
• No cubra ninguna abertura de ventilación ya que esto podría resultar en sobrecalentamiento.
• Evite su uso en ambientes polvorientos y limpie la unidad regularmente.
• Mantenga la unidad alejada de los niños.
• Personas sin experiencia no deberían manejar este aparato.
• La temperatura máxima de ambiente es 45°C . No use esta unidad a temperaturas más elevadas.
• Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes de cambiar la bombilla o comenzar una reparación.
• La instalación eléctrica debe ser realizada solo por personal cualificado, de acuerdo con las regulaciones para seguridad eléctrica y mecánica de su país.
• Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.
• Enchufe siempre accesible para desconectar la alimentación.
• El cable de alimentación debe estar siempre en perfectas condiciones: apague la unidad inmediatamente cuando el cable de alimentación está roto o dañado.
• Nunca deje el cable de alimentación en contacto con otros cables. -Esta instalación debe ser conectada a tierra para cumplir con las regulaciones de seguridad.
• Para prevenir descargas eléctricas, no abra la tapa. Aparte de los fusibles principales, no hay partes que puedan ser reparadas por el usuario en su interior.
• Nunca repare un fusible ni haga un bypass al fusible. Siempre sustituya el fusible dañado por un fusible del mismo tipo y asignaciones eléctricas.
• En caso de problemas serios de manejo, deben usar la instalación y contactar con su vendedor inmediatamente.
• Por favor, use el empaquetado original cuando el aparato deba ser transportado.
• Debido a motivos de seguridad, está prohibido hacer modificaciones sin autorización.

CONSEJOS DE INSTALACIÓN:

• Instalar la platina en un sitio con buena ventilación para no exponerla a altas temperaturas o humedad.
• No colocar y utilizar la platina durante mucho tiempo en sitios calientes (al lado de amplificadores, focos, etc.) pueda afectar sus prestaciones.
• El aparato puede ser colocado en un rack de 19". Fijar el aparato a los 4 agujeros para tornillos del panel frontal. Asegurarse de la dimensión correcta de los tornillos (no provistos). Evitar las vibraciones y los golpes durante el transporte.
• Para evitar la condensación en el aparato, dejarlo adaptarse a la nueva temperatura después del transporte. La condensación puede alterar las prestaciones de este aparato.

LIMPIEZA:

Limpiar con un trapo ligeramente húmedo. No dejar caer agua en el interior de la unidad. No utilizar productos abrasivos (alcohol, etc.) que podrían dañar la platina.

CONEXIONES

Salvo para los micros, los cascos y las zonas abiertas, todas las conexiones son cinch. Utilizar cables cinch-cinch de buena calidad para evitar sonido de mala calidad. (ej: JB Systems code: 2-0370)

Para más informaciones sobre las conexiones, leer el capítulo fácil.

Siempre se debe apagar la mesa antes de efectuar las conexiones. En este manual, es cuestión de entradas línea o "line inputs". Esta nominación significa entradas con un nivel situado entre 750 mV y 2V. Esto incluye los CD's, tuners, videos,...

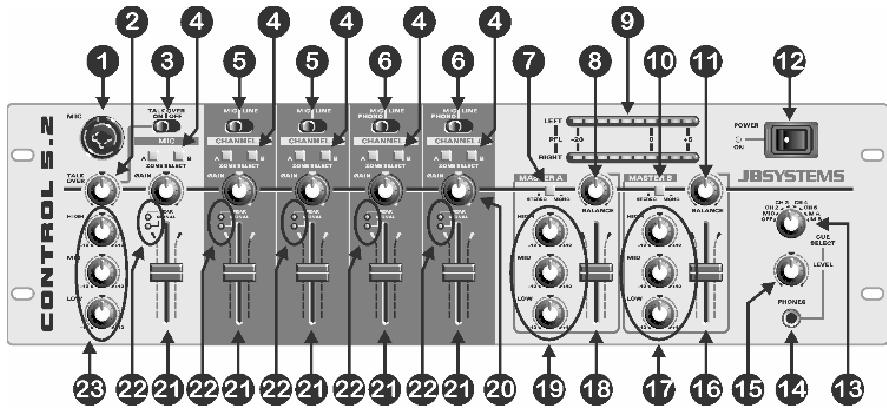

PANEL FRONTAL

1. entrada DJ MICRO: se puede conectar el micro DJ por la entrada XLR/jack situada en la cara frontal o por el jack estéreo de la parte trasera del aparato. Esta entrada está balanceada pero acepta todo tipo de micros equipados con un conector XLR o jack.
2. nivel TALKOVER: activando el talkover (3), puede regular el nivel de atenuación de los canales 2 a 5. Más se gira el botón hacia la derecha, más los canales serán atenuados cuando hable en el micro DJ (1)
3. TALKOVER: use este selector si quiere atenuar automáticamente los canales 2 a 5 cuando está hablando en el micro DJ. Sírvase de los selectores de zona (4) para elegir la zona en la que quiere el talkover.

Atención: El talkover se activa únicamente en la zona que seleccionó para el micro DJ. La otra no será afectada.

1. interruptor de ZONA: para cada canal de entrada se puede elegir la zona (master) de envío. Esto le permite utilizar esta mesa de mezcla para proveer dos salas diferentes con música totalmente distintas!

Ejemplo:

quiere que los canales 2 y 3 sean enviados hacia el Master A (sala1). los canales 4 y 5 tienen que ser enviados hacia el Master B (sala 2). Pero si quiere hacer anuncios en las dos salas, haga lo siguiente:

a seleccione "zona A" para los canales 2 y 3

b seleccione "zona B" para los canales 4 y 5

c seleccione "zona A" y "zona B" para la entrada DJ micro

Ahora puede hacer sus anuncios simultáneamente en las dos salas, la música en las dos salas puede ser totalmente diferente.

1. Selector de entrada: para los canales 2 y 3 puede elegir entre las entradas Line y las entradas micro balanceadas.
2. Selector de entrada: para los canales 4 y 5 puede elegir entre las entradas Line y las entradas micro balanceadas. Pero también puede conectar un plato (selector line/phono en la parte trasera del aparato).
3. Selector MONO/ESTÉREO: se utiliza para activar el Master A en mono o en estéreo.
4. BALANCE: se utiliza para ajustar el balance entre el canal izquierdo y derecho del Master A.
5. VU-metros: se utilizan para visualizar el nivel de la señal de audio, seleccionado con el selector CUE (13). Con los deslizantes de los canales se puede cambiar el nivel de entrada de cada fuente de audio que esté conectada. Presten atención de no pasar de 0 dB (o 100%). Se puede crear una distorsión de la señal de audio si su nivel entra en la zona roja del VU-metro.
6. Selector MONO/ESTÉREO: se utiliza para activar el Master B en mono o en estéreo.

11. BALANCE: se utiliza para ajustar el balance entre el canal izquierdo y derecho del Master B.

1. Interruptor POWER: se utiliza para encender o apagar la mesa de mezclas.
2. Selector CUE: se utiliza para seleccionar la fuente que se quiera preescuchar. Puede preescuchar cada canal de entrada cuando el deslizante del canal está cerrado.

14. CUE LEVEL: se utiliza para ajustar el nivel de los cascos.

1. Toma de auriculares: Puede enchufar cualquier casco estéreo moderno en esta entrada jack de 6,3 mm. Con el selector Cue (13) y la regulación de nivel Cue Level (14) puede preescuchar la fuente de entrada seleccionada.
2. Nivel MASTER B: Se utiliza para ajustar el nivel de salida del Master B.
3. Regulación de TONALIDAD de 3 bandas: Utilice estos 3 controladores para modificar el audio del Master B según sus gustos.
4. Nivel MASTER A: Se utiliza para ajustar el nivel de salida del Master A.
5. Regulación de TONALIDAD de 3 bandas: Utilice estos 3 controladores para modificar el audio del Master A según sus gustos.
6. GAIN: Utilice este controlador para regular la sensibilidad de cada canal separadamente. Base sobre las informaciones de los VU metros (9) y del "peak led" (22) para ajustar correctamente la sensibilidad del canal.
7. DESLIZANTES / CANAL: Utilícelos para ajustar el nivel de cada canal.
8. LEDs de PEAK y SIGNAL: todos los canales están equipados con un "peak led" y un "signal led":
9. LED de señal: el LED verde indica la presencia de una señal de audio en la entrada del canal.
10. LED de pico: el LED rojo "peak" indica que la señal de entrada es muy elevada. Asegúrese de que el LED de pico se ilumine solo de vez en cuando. Si queda encendido durante largos períodos, debe disminuir absolutamente la señal de entrada mediante el controlador GAIN (20) del canal apropiado.
11. Regulación de TONALIDAD de 3 bandas: Puede utilizar estos 3 controladores para modificar la señal de audio del micro DJ según sus gustos o para quitar el efecto Larsen del micro.

Nota: El efecto Larsen se produce cuando una señal acústica está amplificada y reamplificada hasta que se transforme en un ruido estridente continuo: disminuya el Gain de su canal de micro y/o ensaye de atenuar las frecuencias altas con el controlador de tonalidad.

PARTE TRASERA

1. Entrada DJ micro: se utiliza para conectar un micro balanceado (jack estéreo) o un micro no balanceado (jack mono).
2. Entrada LINE: se utiliza para conectar una fuente sonora de tipo "line".
3. Entrada PHONO: se utiliza para conectar una platina de vinilo. Se utiliza para conectar un plato.
4. Conmutador PHONO/LINE: se utiliza para seleccionar la entrada phono (26) o la entrada micro (24) para los canales 4 y 5.
5. RECORD BUS A: salida "line" de la señal de los canales 2 a 5. Esta salida solo reproducirá los canales seleccionados para la zona A.

Nota importante: Los controles de tonalidad, el micro DJ y la función talkover NO están disponibles en esta salida. Lo que quiere decir que el DJ puede hablar todo lo que quiera; por esta salida solo grabaréis la música.

1. MASTER A salida no balanceada: se utiliza para conectar un amplificador que tenga entradas no balanceadas. El nivel de salida puede ser ajustado con el controlador del MASTER A (18)
2. Salida balanceada MASTER A: se utiliza para conectar un amplificador que tenga entradas balanceadas. El nivel de salida puede ser ajustado con el controlador del MASTER A (18)
3. RECORD BUS B: salida "line" de la señal de los canales 2 a 5. Esta salida solo reproducirá los canales seleccionados para la zona B.

Nota importante: Los controles de tonalidad, el micro DJ y la función talkover NO están disponibles en esta salida. Lo que quiere decir que el DJ puede hacer todo lo que quiera; por esta salida solo se grabará la música.

1. MASTER B salida no balanceada: se utiliza para conectar un amplificador que tenga entradas no balanceadas. El nivel de salida puede ser ajustado con el controlador del MASTER B (16)
2. Salida balanceada MASTER B: se utiliza para conectar un amplificador que tenga entradas balanceadas. El nivel de salida puede ser ajustado con el controlador del MASTER B (16)
3. MAINS INPUT: conecte el cable de alimentación que viene con el aparato a la fuente de 230 V / 50 Hz. ¡Averigüe primero si el cable no está deteriorado!
4. MAIN FUSE: el fusible de alimentación protege la mesa de mezclas. Sustitúyalo únicamente por uno del mismo tipo y del mismo valor.

CARACTERÍSTICAS TÉCNICAS

Alimentación: CA 230 V, 50 Hz

Fusible: 20 mm de vidrio 250 V 500 mA lento

Respuesta de frecuencia: 20-20.000 Hz (+/-2 dB)

DHT + ruido:

Relación S/N (IHF-A):

Entradas de micro:

Entradas Line/CD:

Entradas Phono:

Salida Record:

Salidas Master A/B:

Salida Master A/B:

Talkover:

Control de tonalidad:

Cascos:

Dimensiones:

Peso:

<0.1% @ 1kHz, 0dB

85dB @ 1kHz

1.5mV @ 10kΩ

150mV @ 22kΩ

3mV @ 47kΩ

775mV @ 600Ω

1.5V @ 4k7Ω sin balance.

850mV @ 600Ω balance.

0dB → -15dB

+/-12dB @ 10kHz / 1kHz / 100Hz

1V@33Ω

483(W) x 134(H) x 130(D) mm

2kg

MANUAL DEL USUARIO

CARACTERÍSTICAS

Auriculares: 1V@33Ω

Dimensiones: 270(L)x180(A)x45(D)mm

Peso: 2Kg
