CONTROL 5.2 - Mesa de mixagem de áudio BEGLEC - Manual de utilização gratuito

Tipo de produto	Mesa de mixagem de áudio 2 zonas
Marca	BEGLEC
Modelo	CONTROL 5.2
Dimensões (L x A x P)	483 x 134 x 130 mm
Peso	2 kg
Alimentação	CA 230 V, 50 Hz
Fusível	20 mm de vidro, 250 V, 500 mA, lento
Resposta em frequência	20 Hz - 20 kHz (+/- 2 dB)
Distorção (THD + ruído)	< 0,1% a 1 kHz, 0 dB
Controle de tonalidade	3 bandas, +/-12 dB a 100 Hz / 1 kHz / 10 kHz
Saída de fone de ouvido	1 V em 33 Ω, conector jack 6,3 mm
Entradas de microfone	5 entradas MIC (XLR balanceado)
Entradas de linha	4 entradas LINE (RCA)
Entradas phono	2 entradas PHONO (RCA, com interruptor Phono/Line)
Saídas master	2 saídas balanceadas XLR + 2 saídas não balanceadas RCA (zona A e B)
Saídas de gravação	2 saídas Record Bus (RCA) sem microfone nem talkover
Função talkover	Atenuação automática dos canais 2-5 ao usar o microfone DJ, atribuível por zona
PFL / Cue	Pré-escuta por seletor rotativo, nível ajustável, saída de fone
Medidores VU	Indicadores LED de nível e pico (peak) por canal
Capacidade rack	Montagem em rack 19 polegadas (parafusos não fornecidos)
Temperatura de operação	Máx. 45 °C
Uso previsto	Apenas interior
Limpeza	Pano macio levemente úmido, evitar líquidos abrasivos
Segurança	Não abrir, desconectar antes da manutenção, usar fusível idêntico, não expor à umidade

Perguntas frequentes - CONTROL 5.2 BEGLEC

Como conectar um microfone no CONTROL 5.2?

Use a entrada DJ MICRO localizada na parte frontal (XLR/Jack) ou na traseira (Jack estéreo). Esta entrada é balanceada, mas também aceita microfones não balanceados.

Como atribuir um canal a uma zona específica?

Cada canal possui um seletor de zona (A, B ou ambos). Use-o para direcionar o sinal do canal para a zona master desejada.

Como funciona o talkover?

Ative a função TALKOVER para atenuar automaticamente os canais 2 a 5 quando você fala no microfone DJ. O nível de atenuação é ajustado com o botão TALKOVER LEVEL. O talkover afeta apenas a zona selecionada para o microfone.

Como pré-ouvir um canal com o fone de ouvido?

Use o seletor CUE (13) para escolher o canal a pré-ouvir. Ajuste o nível com CUE LEVEL (14). Conecte seu fone de ouvido no conector HEADPHONE (jack 6,3 mm).

Qual é a diferença entre as saídas balanceadas e não balanceadas?

As saídas balanceadas (XLR) oferecem melhor imunidade a ruídos em longas distâncias. As saídas não balanceadas (RCA) são adequadas para conexões curtas. Ambas estão disponíveis para cada zona master.

Como gravar sem incluir o microfone nem o talkover?

Use as saídas RECORD BUS A e RECORD BUS B. Elas reproduzem apenas o sinal dos canais 2 a 5, sem microfone DJ, sem talkover e sem ajustes de tonalidade.

O que fazer se o indicador PEAK LED acender?

O indicador PEAK LED indica saturação. Diminua o GAIN do canal afetado para evitar distorção. O nível ideal está abaixo do limiar de acendimento do PEAK LED.

Como instalar a mesa de mixagem em um rack?

Fixe o aparelho pelos 4 furos na parte frontal com parafusos adequados (não fornecidos). Garanta boa ventilação para dissipar o calor.

Como limpar a mesa de mixagem?

Use um pano macio muito levemente úmido. Não use líquidos abrasivos ou solventes. Evite que água entre no interior do aparelho.

Quais tipos de cabos usar para as conexões?

Para entradas/saídas de linha e phono, use cabos RCA/RCA de boa qualidade. Para microfones, prefira cabos XLR balanceados. Os cabos de alimentação fornecidos são específicos para o modelo.

MANUAL DE UTILIZADOR CONTROL 5.2 BEGLEC

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

MANUAL DE OPERAÇÃO

CARACTERÍSTICAS

• Duas zonas independentes, cada uma com saída XLR balanceada (+ saída não balanceada)
• Cada zona contém controlos de frequências de três bandas, balanço, nível e interruptor mono/estéreo
• 11 Entradas em 5 canais (5 mic balanceados +4 line +2 phono)
• 1 Microfone com controlo de três bandas e talkover ajustável com seleção de zona.
• Cada canal pode ser atribuído à zona A, zona B ou a ambas.
• Cada canal contém LEDs individuais de peak (limite) e presença de sinal
• Níveis de ganho e faders de 45mm em todos os canais
• PFL com seletor rotativo, ajuste de nível e jack de auscultadores 6.3mm.
• 2 Saídas de gravação independentes sem microfone do Canal1 e sem supressão do talkover.

ANTES DE UTILIZAR

Verifique o conteúdo:

Certifique-se que a caixa contém os seguintes artigos: - Mesa de mistura CONTROL5.2 - Manual de instruções - Cabo de alimentação

INSTRUÇÕES DE SEGURANÇA:

CUIDADO

RISCO DE CHOQUE ELÉTRICO NÃO OPERAR

ATENÇÃO: Para evitar o risco de choque elétrico, não remova peças da unidade. Não tente fazer reparações.

Contacte pessoal qualificado.

O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque elétrico.

O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto.

Este símbolo significa: utilização unicamente em espaços fechados.

• De modo a evitar risco de fogo ou choque elétrico, não exponha este produto a chuva ou humidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo antes de a ligar, para que haja uma ambientação à temperatura. A condensação poderá afetar o desempenho da unidade ou até danificá-la.
• Esta unidade destina-se unicamente a utilização em espaços fechados.
• Não introduza objetos de metal nem verta líquidos no interior do produto. Não coloque objetos contendo líquidos, tais como jarras, sobre esta unidade. Correrá risco de choque elétrico ou poderá danificar o produto. Caso algum objeto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente.
• Não coloque objetos com chamas desprotegidas, tais como velas acesas, sobre esta unidade.
• Não cubra as aberturas de ventilação, poderá provocar sobreaquecimento.
• Evite locais com poeiras. Limpe a unidade regularmente.
• Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes.
• A temperatura ambiente de funcionamento máxima é de 45°C. Não utilize esta unidade a temperaturas ambientes mais elevadas.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes de efetuar a manutenção.
• A instalação elétrica deve ser efetuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações elétricas e mecânicas do seu país.
• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
• A tomada da corrente deve ser perfeitamente acessível para que a unidade possa ser desligada da alimentação.
• O cabo de alimentação deverá estar sempre em perfeitas condições: substitua imediatamente o cabo caso este apresente algum dano.
• Nunca permita que este cabo entre em contacto com outros cabos! Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.
• Não ligue a unidade a reguladores de intensidade.
• De forma a evitar choque elétrico, não retire a cobertura da unidade. À exceção

do fusível, não existem mais peças que possam ser substituídas pelo utilizador.

• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características!
• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.
• Caso seja necessário transportar a unidade, utilize a embalagem original.
• Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade.

GUIA DE INSTALAÇÃO:

• Instale a unidade num local bem ventilado onde não esteja exposta a altas temperaturas ou humidade.
• Colocar ou utilizar a unidade durante longos períodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afetar o desempenho da unidade e poderá até danificá-la.
• A unidade pode ser montada numa rack de 19 polegadas. Fixe a unidade utilizando os orifícios existentes no painel frontal. Certifique-se que utiliza parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte.
• Quando colocar a unidade numa cabine ou numa flight case, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação pode afetar o desempenho da unidade.

LIMPEZA DA MESA DE MISTURA:

Utilize um pano limpo ligeiramente humedecido em água. Evite introduzir água dentro da unidade. Não utilize líquidos voláteis como benzeno ou diluente, irá danificar a unidade.

LIGAÇÕES

À exceção dos microfones, auscultador e saídas das zonas, todas as ligações são RCA. Utilize cabos RCA-RCA de boa qualidade de modo a fazer uma boa qualidade de gravação. (exemplo: JB Systemsístico: 2-0370)

Para mais informações sobre ligações consulte o próximo capítulo.

Certifique-se que a mesa de mistura se encontra desligada antes de efectuar alterações nas ligações.

Neste manual referimos "line inputs" (entradas line). Esta é uma denominação global para aparelhos de entrada com um nível de voltagem compreendido entre 750mV e 2V. Isto inclui sintonizadores, vídeos, leitores de CD, etc.

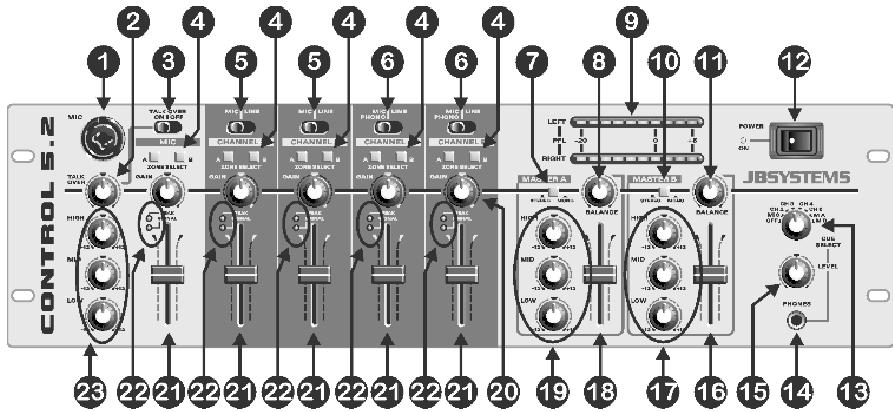

PAINEL FRONTAL

1. Entrada MICROFONE DJ: O micro DJ pode ser ligado à entrada XLR/Jack no painel frontal ou ao Jack estéreo no painel traseiro. Esta entrada é balanceada mas aceita qualquer tipo de microfone equipado com conector XLR ou Jack.
2. Nível TALKOVER: quando o Talkover (3) é ligado, o nível de supressão pode ser ajustado nos canais de entrada 2 a 5. Quanto mais este controlo for girado para a direita, maior será a supressão nos canais quando estiver a falar através do microfone DJ (1).
3. Interruptor TALKOVER: quando pressiona este botão, os canais de entrada 2 a 5 são silenciados quando fala através do micro DJ. Utilize os selectores de canal (4) para escolher em que saída deverá funcionar o talkover.

Atenção: O talkover é função na zona selecionada para o micro DJ. As outras zonas não serão afetadas.

1. Selector de ZONA: Em cada canal de entrada poderá selecionar para que zona (master) este deverá ser encaminhado. Isto significa que pode utilizar esta mesa de mistura para operar em duas divisões distintas com música totalmente diferente!

Exemplo:

Pretende que os canais 2 e 3 sejam direcionados para Master A (divisão 1). Os canais 4 e 5 deverão ser direcionados para Master B (divisão 2). Mantenciona poder fazer em ambas as divisões. Deverá fazer o seguinte:

Agora pode falar em ambas as divisões, ainda que a música que está a ser reproduzida seja totalmente diferente.

1. Selector ENTRADA: Nos canais 2 e 3, pode escolher entre entrada line ou entrada micro balanceado.
2. Selector ENTRADA: Nos canais 4 e 5, pode escolher entre entrada line ou entrada micro balanceado, mas também pode ligar um gira-discos. (interruptor line/phono no painel traseiro).
3. Selector MONO/ESTÉREO: Utilizado para alternar entre modo mono e estéreo no Master A.
4. BALANCE: Utilizado para ajustar o balanço entre a saída à esquerda e à direita no Master A.
5. Indicador VU: Permite monitorizar o nível dos sinais áudio selecionados com o selector CUE (13). Com os faders de canal pode alterar o nível de entrada de cada fonte áudio ligada. Certifique-se que os níveis não excedem 0dB (ou 100%). O som poderá sofrer distorção se o nível do sinal alcançar a área vermelha do indicador.
6. Selector MONO/ESTÉREO: Utilizado para alternar entre modo mono e estéreo no Master B.
7. BALANCE: Utilizado para ajustar o balanço entre a saída à esquerda e à direita no Master B.
8. Interruptor ON/OFF: Liga e desliga a mesa de mistura.
9. SELECTOR CUE: Permite selecionar o sinal que quer monitorizar. Pode ouvir qualquer canal de entrada e o fazer de canal correspondente estiver fechado.
10. Nível CUE: Permite controlar o nível da saída dos auscultadores.
11. Entrada para AUSCULTADORES (Jack): Entrada tipo Jack para auscultadores estéreo (diâmetro 6.35mm). Pode usar os auscultadores em conjunto com o selector cue (13) e com o nível cue (14) para ouvir o canal de entrada selecionado.
12. Nível MASTER B: Permite ajustar o nível de saída do Master B.
13. Controlo de FREQUÊNCIAS 3 BANDAS: Utilize estes controlos para alterar o sinal áudio do Master B ao seu gosto pessoal.
14. Nível MASTER A: Permite ajustar o nível de saída do Master A.
15. Controlo de FREQUÊNCIAS 3 BANDAS: Utilize estes controlos para alterar o sinal áudio do Master A ao seu gosto pessoal.
16. Controlos de GANHO (GAIN): Utilizados para ajustar a sensibilidade de cada canal separadamente. Com base nas informações fornecidas pelo indicador VU (9) e pelo LED peak (22) poderá ajustar a sensibilidade do canal. 21. FADERS DOS CANAIS: Permitem definir o nível de cada canal separadamente. 22. LEDS PEAK E SIGNAL: Todos os canais estão equipados com um LED peak e um LED signal:
17. LED Signal (Sinal): O LED de sinal verde indica que um sinal de música está presente nesse canal de entrada.
18. LED Peak (Limite): O LED vermelho de peak indica que o sinal é demasiado elevado. Certifique-se que este LED se acende apenas ocasionalmente. Caso o LED permaneça aceso, é aconselhável que reduza a entrada de sinal utilizando o controlo de ganho do canal (20).
19. Controlo de FREQUÊNCIAS 3 BANDAS: Utilize estes controlos para alterar o sinal áudio do micro DJ ao seu gosto pessoal ou para retirar feedback do microfone. Nota: O feedback acontece quando um sinal acústico é amplificado repetidamente até produzir um ruído estridente: Reduza o ganho no canal do seu microfone e/ou experimente eliminar HF dos seus controlos de frequências.

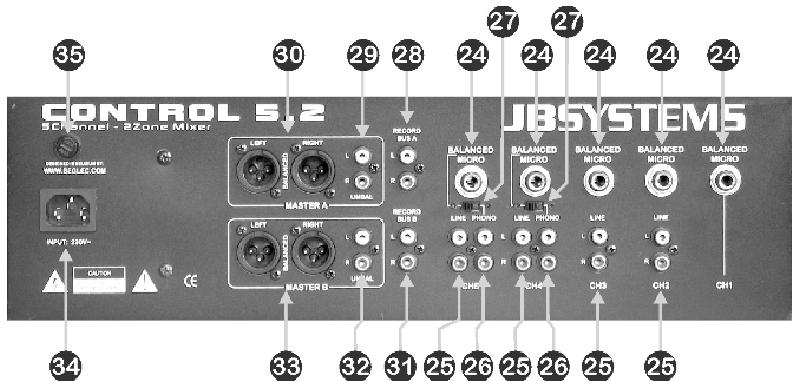

PAINEL TRASEIRO

1. Entrada MICROFONE DJ: Utilizado para ligar um microfone balanceado (nome Jack estéreo) ou sem balanço (nome Jack mono) a este canal.
2. Entrada LINE: Utilizada para ligar qualquer fonte de som tipo line a este canal.
3. Entrada PHONO: Utilizada para ligar um gira-discos a este canal.
4. Seletor PHONO/LINE: Utilizado para selecionar a entrada phono (26) ou a entrada microfone (24) nos canais 4 e 5.
5. Saída GRAVAÇÃO A (REC BUS A): Saída tipo line com os sinais dos canais 2 a 5. Apenas os sinais onde a zona A estiver selecionada serão transmitidos a esta saída.

Nota importante: Os controlos de frequências, do microfone DJ e a função talkover NÃO estão disponíveis nesta saída. Isto significa que o DJ pode falar à vontade; nesta saída apenas a música será gravada.

1. Saída sem balanço MASTER A: Permite ligar um amplificador com entradas sem balanço. O nível de saída pode ser definido pelo nível MASTER A (18).
2. Saída balanceada MASTER A: Permite ligar um amplificador com entradas balanceadas. O nível de saída pode ser definido pelo nível MASTER A (18).
3. Saída GRAVAÇÃO B (REC BUS B): Saída tipo line com os sinais dos canais 2 a 5. Apenas os sinais onde a zona B estiver selecionada serão transmitidos a esta saída.

Nota importante: Os controlos de frequências, do microfone DJ e a função talkover NÃO estão disponíveis nesta saída. Isto significa que o DJ pode falar à vontade; nesta saída apenas a música será gravada.

1. Saída sem balanço MASTER B: Permite ligar um amplificador com entradas sem balanço. O nível de saída pode ser definido pelo nível MASTER B (16).
2. Saída balanceada MASTER B: Permite ligar um amplificador com entradas balanceadas. O nível de saída pode ser definido pelo nível MASTER B (16).
3. Entrada ALIMENTAÇÃO: Ligue o cabo fornecido a uma tomada de 230V/50Hz. Antes da utilização, certifique-se de que o cabo não está danificado!
4. FUSÍVEL: Fusível que protege a mesa de mistura. Substitua-o apenas por um idêntico.

ESPECIFICAÇÕES

Fonte de Alimentação: AC 230 V, 50Hz

Fusível: Fusível de vidro 20mm 250V 500mA fusão lenta

Resposta em Frequência: 20-20.000Hz (+/-2dB)

Entradas Phono: 3mV @ 47kΩ

Saída de Gravação: 775mV @ 600Ω

Controlo de Frequência: +/-12dB @ 10kHz/1kHz/100Hz
