Producttype	Audiomengtafel 2 zones
Merk	BEGLEC
Model	CONTROL 5.2
Afmetingen (B x H x D)	483 x 134 x 130 mm
Gewicht	2 kg
Voeding	AC 230 V, 50 Hz
Zekering	20 mm glas, 250 V, 500 mA, traag
Frequentierespons	20 Hz - 20 kHz (+/- 2 dB)
Vervorming (THD + ruis)	< 0,1 % bij 1 kHz, 0 dB
Toonregeling	3 bands, +/-12 dB bij 100 Hz / 1 kHz / 10 kHz
Hoofdtelefoonuitgang	1 V bij 33 Ω, jack 6,3 mm
Microfooningangen	5 MIC-ingangen (XLR gebalanceerd)
Lijningangen	4 LINE-ingangen (cinch)
Phono-ingangen	2 PHONO-ingangen (cinch, met Phono/Line schakelaar)
Masteruitgangen	2 gebalanceerde XLR-uitgangen + 2 ongebalanceerde cinch-uitgangen (zone A en B)
Opname-uitgangen	2 Record Bus-uitgangen (cinch) zonder microfoon en talkover
Talkover-functie	Automatische verzwakking van kanalen 2-5 bij gebruik van de DJ-microfoon, toewijsbaar per zone
PFL / Cue	Voorbeluistering via draaiknop, instelbaar niveau, hoofdtelefoonuitgang
VU-meters	LED-indicatoren voor niveau en piek per kanaal
Rack-capaciteit	Montage in 19-inch rack (schroeven niet meegeleverd)
Gebruikstemperatuur	Max. 45 °C
Beoogd gebruik	Alleen binnen
Reiniging	Zachte, licht vochtige doek, vermijd schurende vloeistoffen
Veiligheid	Niet openen, uitschakelen voor onderhoud, gebruik identieke zekering, niet blootstellen aan vocht

Veelgestelde vragen - CONTROL 5.2 BEGLEC

Hoe sluit ik een microfoon aan op de CONTROL 5.2?

Gebruik de DJ MICRO-ingang op de voorkant (XLR/jack) of aan de achterkant (stereo jack). Deze ingang is gebalanceerd maar accepteert ook ongebalanceerde microfoons.

Hoe wijs ik een kanaal toe aan een specifieke zone?

Elk kanaal heeft een zonekeuzeschakelaar (A, B of beide). Gebruik deze om het signaal van het kanaal naar de gewenste masterzone te sturen.

Hoe werkt de talkover?

Schakel de TALKOVER-functie in om de kanalen 2 tot 5 automatisch te verzwakken wanneer u in de DJ-microfoon spreekt. Het verzwakkingsniveau wordt ingesteld met de knop TALKOVER LEVEL. De talkover heeft alleen invloed op de geselecteerde zone voor de microfoon.

Hoe beluister ik een kanaal voor met de hoofdtelefoon?

Gebruik de CUE-keuzeschakelaar (13) om het voor te beluisteren kanaal te kiezen. Stel het niveau in met CUE LEVEL (14). Sluit uw hoofdtelefoon aan op de HEADPHONE-aansluiting (jack 6,3 mm).

Wat is het verschil tussen gebalanceerde en ongebalanceerde uitgangen?

De gebalanceerde uitgangen (XLR) bieden een betere ruisimmuniteit over lange afstanden. De ongebalanceerde uitgangen (cinch) zijn geschikt voor korte verbindingen. Beide zijn beschikbaar voor elke masterzone.

Hoe neem ik op zonder microfoon en talkover?

Gebruik de RECORD BUS A- en RECORD BUS B-uitgangen. Deze geven alleen het signaal van kanalen 2 tot 5 weer, zonder DJ-microfoon, zonder talkover en zonder toonregeling.

Wat te doen als de PEAK LED-lamp brandt?

De PEAK LED geeft verzadiging aan. Verlaag de GAIN van het betreffende kanaal om vervorming te voorkomen. Het ideale niveau ligt onder de drempel waarop de PEAK LED gaat branden.

Hoe installeer ik de mengtafel in een rack?

Bevestig het apparaat met de 4 gaten aan de voorkant met geschikte schroeven (niet meegeleverd). Zorg voor goede ventilatie om warmte af te voeren.

Hoe maak ik de mengtafel schoon?

Gebruik een zachte, zeer licht vochtige doek. Gebruik geen schurende vloeistoffen of oplosmiddelen. Vermijd dat er water in het apparaat komt.

Welke soorten kabels gebruiken voor de verbindingen?

Voor lijn- en phono-ingangen/uitgangen gebruikt u cinch/cinch-kabels van goede kwaliteit. Voor microfoons gebruikt u bij voorkeur gebalanceerde XLR-kabels. De meegeleverde stroomkabels zijn modelspecifiek.

GEBRUIKSAANWIJZING CONTROL 5.2 BEGLEC

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

• 2 onafhankelijkke Zones, elk met een gebalanceerde XLR uitgang, alsook een ongebalanceerde cinch uitgang.
• Elke zone heeft een 3-bands toonregeling, balans, volume en mono/stereo schakelaar.
• 11 ingangen op 5 kanalen (5 gebalanceerde mic + 4line + 2phono)
• 1microfoot met 3-bands toonregeling en een regelbare talkover die aan een zone kan toegewezen worden.
• Elk kanaal kan aan zone A, zone B of aan beiden toegewezen worden.
• Elk kanaal heeft individuele peak en signaal leds.
• Gain niveauregeling en 45mm schuifregelaars op alle kanalen
• PFL met keuzeschakelaar, cue niveauregeling en 6.3mm kottelefooj jack.
• 2 onafhankelijke record uitgangen zonder kanaal1 microfoon en vrij van talkover demping.

VOOR GEBRUIK

Controleer de inhoud:

Kijk na of de doos volgende producten bevat:

• CONTROL5.2 Mixer
• Handleiding
  Stroomkabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

OPGELET: Gelieve, om het risico op elektrische schokken te vermijden, het apparaat Niet zich te openen. Binnenin vindt U geen onderdelen die U zich kan verrangen.

Voor reparations doet U best uitsluitend beroep op degelijk opgeleid personeel.

De driehoek met bliksem symbool waarschuwt U dat er in dit apparaat ongeisoleerde spanning aanwezig is die bij aanraking een elektrische schok kan veroorzaken.

De driehoek voorzien van een uitroepteken waarschuwt U dat er belangrijke gebruikersinstructies in de bijbehorende handleiding te vinden+zijn.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstempoatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gezuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen,ogens Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gezruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek alsijd de stekker uit wonneer het apparaat gedurende langere tijd nicht worden gebrukt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan de beschikbare spanning nicht hoger is dan die aangegeven op de weiterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken.
• De elektrische kabel behoort algtd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.

NEDERLANDS

GEBRUIKSAANWIJZING

• Om elektrische schokken te voorkomen,要去 U de behuizing nicht openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om onceautoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats de mengtafel in een goed geventileerde ruimte waar zij nicht blootgesteld is aan hove temperaturen of vocht.
• Hetplaatsen en het gebruik van de mengtafel gedurende een langeperiode in denabijheid warmtebronnen zoals versterkers, spots, enz. zal zichn werkig beinvloeden.
• De mixer kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoort bouteen van de juiste dikte! (deze zichniet inbegrepen) Probeer sterke schokken en vibraties tijdens het transport zo veel möglichk te vermiiden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

REINIGING VAN DE MENGTAFEL:

Reinig de mengtafel met een vochtig doek. Vermijd dat er water in het toestel kommt. Gebruik nooit vluchtige vloeistoffen zoals benzeen of thinner welke het toestel konnen beschadigen.

AANSLUITINGEN

Behalve de microfoon-, hoofdtelefoonaansluitingen en zone uitgangen, zich alle aansluitingen cinch-aansluitingen. Gebruik cinch-cinch kabels van goede kwaliteit om een goede geluidskwaliteit te verzekeren. (Bijvoorbeeld: JB Systems code :2-0370) Voor meer informatie over aansluitingen verwijzen wij u maar het volgende hoofdstuk. Zet het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau:tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

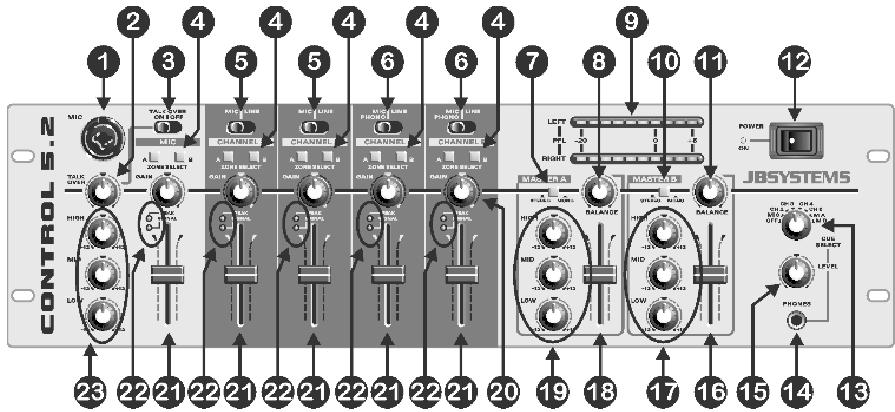

FRONT

1. DJ MICRO input: de DJ microfoon kan aangesloten worden via de XLR/Jack ingang op de frontplaat of via de stereo jack aansluiting op de achechterijde van de mengtafel. Dit is een gebalanceerde ingang maar aanvaard om het even welke microfoon, voorzien van een XLR of jack aansluiting.
2. TALKOVER level: wonneer u de talkover schakelaar(3) aanzet, kutu de demping van de kanalen 2 tot 5 instellen. Hoe meer u de knop maar rechts draait, hoe meer.Deze kanalen gedempt worden verwijl u in de DJ Microfoon(1) praat.
3. TALKOVER schakelaar: gebruik keine schakelaar om de kanalen 2 tot 5 automatisch te dampen toenwijl u in de DJ microfoon praat. Gebruik de zone keuzeschakelaars(4) om te bepalen op welke uitgang de talkover要去 werken. Opgelet: de talkover za enkel werken op de zone die u ingesteld heeft voor de DJ Microfoon. De andere zone za nicht beinvoed worden.
4. ZONE schakelaar: voor elk kanaal kut u kiezenaar welke zone (master) het signal moet geleid worden. Dit betekent dat u de mengtafel kut gebruiken om twee verschillende zalen te voorzien van een totaal verschillende muzzlek!

Voorbeeld:

U wilt de kanalen 2&3 sturen maar Master A (zaal1). De kanalen 4&5要去en gestuurd worden maar Master B (zaal2). Maar u wilt aankondigingen können make in beiden zalen samen.

Dit is wat u zou要去en doe:

• kies "zone A" voor de kanalen 2&3
• kies "zone B" voor de kanalen 4&5
• kies "zone A" en "zone B" voor de DJ Microloon.

U kurz nu aankondigingen make in beide zalen samen, verwijl de muziek die u in beide zalen speelt volledig verschillend is.

1. INPUT SELECTOR schakelaar: voor de kanalen 2 en 3(Int) kuit u kiezen tussen line ingangen of gebalanceerde microfoon ingangen.
2. INPUT SELECTOR schakelaar: voor de kanalen 4 en 5(Int kunt u kiezen tussen line ingangen of gebalanceerde microfoon ingangen maar u kunt ook een draaitafel aansluiten. (line/phono schakelaar op dechterzijde)

3. MONO/STEREO schakelaar: worden gebruikt om Master A in mono of stereo om te zetten.

4. BALANCE: worden gebruikt om de balans:tussen de linker en rechter uitgang van Master A te regelen.

5. VU-meter: worden gebruikt om hetiveau van de geluidssignalen te controleren die met de CUE schakelaar(13) gekozen werden. Met de kanaalschuifregelaars kut u het ingangsniveau van elke aangesloten geluidsbron regelen. Zorg ervoor dat de niveaus de 0dB (of 100% ) Niet overschrijden. Dit kan distorsie van het geluidssignaal veroorzaken wonneer hetiveau in de rode zone van de VU-meter komt.
6. MONO/STEREO schakelaar: worden gebruikt om Master B in mono of stereo om te zetten.
   11.BALANCE: worden gebruikt om de balans:tussen de linker en rechter uitgang van Master B te regelen.
7. POWER schakelaar: worden gezruikt om de voeding van de mengtafel aan of uit te zetten.
   13.CUE schakelaar: worden gebruikt om de bron te kiezen die u wilt voorbeluisteren. U Aunt maar om het even welk kanaal luisteren verwijl de schuifregelaar van dat kanaal gesloten is.
   14.CUE LEVEL: worden gebruikt om het uitgangsniveau van de koptelefoo n te regelen.
8. HEADPHONE jack: ukteknt om het even welke moderne stereo hoofdtelefoon aansluiten via deze 6.3mm jack. Samen met de cue keuzeschakelaar (13) en de cue niveauregeling (14) kunte u deze gebruiken om het gekozen ingangskanaal voor te beluisteren.
9. MASTER B level: worden gebruikt om het uitgangsiveau van Master B te regelen.
   17.3-BANDS TOONREGELING: gebruik deze 3-bands toonregeling om het geluidssignaal van Master B aan te passen volgens uw persoonlijke smoak.
10. MASTER A level: worden gebruikt om het uitgangsniveau van Master A te regelen.
    19.3-BANDS TOONREGELING: gebruik deze 3-bands toonregeling om het geluidssignaal van Master A aan te passen volgens uw persoonlijke smoak.
11. GAIN controls: worden gezruikt om de gevoeligheid van elk kanaal apart te regelen. U kunt de gevoeligheid van de kanalen regelen, Gebaseerd op de informatatie van de VU meters(9) en de peak led(22).
12. KANAAL SCHUIFREGELAARS: worden gezruikt om het niveau van elk kanaal afzonderlijk in te stellen.

13. PEAK & SIGNAL LEDs: alle kanalen zich uitgerust met een peak een signal led:

14. Signal led: de groene signaalled geeft aan dat er een muzieksignaal aanwezig is op de kanaalingang.

15. Peak led: de rode peak led geeft aan dat het ingangssignaal te hoog is. Let er op dat de peak led slechts af en toe aan gaat. Wanner de peak led gedurende langere periodes aan blijft, moet u dringend het niveau van het ingangssignaal verminderen door middel van de GAIN regeling(20).

23.3-BANDS TOONREGELING: u kunt deze 3 regelingen gebruiken om het geluidssignaal of de DJ microfoon te regelen volgens uw persoonlijke smaak of om feedback van de microfoon weg te filteren.

Opmerking: Feedback is wonneer een akostisch signaal steeds weever sterkrt wordt tot het neln in een luide schreeuw overgaat: verminder de gain van uw microfoonkanaal en/of probeer de HF te verminderen van uw toonregeling.

ACHTERZIJDE

1. DJ MICRO input: worden gebruikt om gebalanceerde (stereo jack) of ongebalanceerde (mono jack) microfoons aan te sluiten op dit kanaal.
2. LINE input: worden gebruikt om het even welke geluidsbron met een line niveau op dit kanaal aan te sluiten.
3. PHONO input: worden gebruikt om een draaitafel op dit kanaal aan te sluiten.
4. PHONO/LINE schakelaar: worden gebruikt om ofwel de phono (draaitafel) ingang(26) ofwel de microfooningang(24) te kiezen voor de kanalen 4 en 5.
5. RECORD BUS A: line uitgang met de signalen van de kanalen 2 tot 5. Enkel de kanalen welke u koos voor de zone A zullen door deze uitgang gestuurd worden. Belangrijke opmerking: de toonregeling, DJ microfoon en talkover functie hebben GEEN invloed op deze uitgang. Dit beteket nat de DJ zo veel kan praten als hij wil; via deze uitgang zal alleen de muziek opgenomen worden.
6. MASTER A ongebalanceerde uitgang: worden gebruikt om een versterker aan te sluiten die uitgerust is met ongebalanceerde ingangen. Het uitgangsiveau kan geregold worden met de MASTER A niveauregelaar (18).
7. MASTER A gebalanceerde uitgang: worden gebrukt om een versterker aan te sluiten die uitgerust is met gebalanceerde ingangen. Het uitgangsiveau kan geregold worden met de MASTER A niveauregelaar (18).
8. RECORD BUS B: line uitgang met de signalen van de kanalen 2 tot 5. Enkel de kanalen welke u koos voor de zone B zullen door deze uitgang gestuurd worden. Belangrijk opmerking: de toonregeling, DJ microfoon en talkover functie hebben GEEN invloed op deze uitgang. Dit betekent dat de DJ zo veel kan praten als hij wil; via这点 uitgang za alleen de muziek opgenomen worden.
9. MASTER B ongebalanceerde uitgang: worden gebruikt om een versterker aan te sluiten die uitgerust is met ongebalanceerde ingangen. Het uitgangsiveau kan geregeld worden met de MASTER B niveauregelaar (16).
10. MASTER B gebalanceerde uitgang: worden gebruikt om een versterker aan te sluiten die uitgerust is met gebalanceerde ingangen. Het uitgangsniveau kan geregeld worden met de MASTER B niveauregelaar (16).
11. MAINS INPUT: verbind hier de meegeleverde voedingskabel met het 230V/50Hz net. Controller erest of de kabel Niet beschadigd is!
12. HOOFDZEKERING: De hoofdzekering beschermt de mengtafel. Vervang hem enkel door een zekering van het zelfde type en waarde.

SPECIFICATIES

Voeding: AC 230 V, 50Hz

Zekering: 20mm glazen zekering 250V 500mA traag

Frequentie bereik: 20-20.000Hz (+/-2dB)

Vervorming + ruis: <0.1% @ 1kHz, 0dB

S/Rverhoulding (IHFA): >85dB @ 1kHz.

Microfoon ingangen: 1.5mV @ 10kΩ

Line/CD ingangen: 150mV @ 22kΩ

Phono ingangen: 3mV @ 47kΩ

Record uitgang: 775mV @ 600Ω

Master A/B uitgang: 1.5V @ 4k7Ω ongebal.

Master A/B uitgang: 850mV @ 600Ω gebal.

Talkover: 0dB → -15dB

Tooncontrole: +/-12dB @ 10kHz / 1kHz / 100Hz

Koptelefoon: 1V@33Ω

Afmetingen: 483(W) x 134(H) x 130(D) mm

Gewicht: 2kg
