Tipo de producto	Mesa de mezclas de audio
Marca	BEGLEC
Modelo	SMP 8.2
Número de canales	8 canales (4 mono balanceados + 2 estéreo / 3 estéreo según configuración)
Dimensiones (L x H x P)	249 x 75 x 295 mm
Peso	2,8 kg
Alimentación	CA 230 V, 50 Hz
Consumo	25 W
Procesador de efectos DSP	24 bits, 100 preselecciones, interruptor de pedal
Ecualización por canal	3 bandas: Agudos (12 kHz, ±15 dB, Shelving), Medios (2,5 kHz, ±12 dB, Peaking), Graves (80 Hz, ±15 dB, Shelving)
Medidores VU	2 x 10 segmentos LED para salidas Main L/R
Alimentación fantasma	+48 V CC conmutable para todas las entradas de micrófono XLR
Entradas de micrófono	XLR balanceados (asignación: 1 = masa, 2 = caliente, 3 = frío)
Entradas de línea	Jack 1/4" TRS balanceados y no balanceados, RCA (Tape In)
Salidas	Main L/R (Jack balanceado), Control Room (Jack no balanceado), Auriculares (Jack estéreo), Rec Out (RCA), Aux Send, FX Send
Interfaz USB	Entrada/salida de audio estéreo, compatible PC/Mac sin controlador
Ruido de fondo (E.I.N.)	-127 dB (1500 ohmios)
Distorsión armónica total	<0,1% @ +14 dB, 20 Hz–20 kHz
Respuesta en frecuencia	20 Hz–20 kHz, +1/-2 dB
Mantenimiento y limpieza	Paño suave ligeramente húmedo, evitar productos volátiles
Temperatura de uso	Máx. 40°C, ventilación libre mínimo 5 cm alrededor

Preguntas frecuentes - SMP 8.2 BEGLEC

¿Cómo conectar la mesa de mezclas a un ordenador?

Utilice un cable USB estándar para conectar el puerto USB de la mesa a su ordenador. El mezclador será reconocido automáticamente como una tarjeta de sonido USB Audio Codec sin necesidad de controlador. Entonces puede grabar la salida principal o una mezcla auxiliar mediante el botón USB SEND.

¿Cómo activar la alimentación fantasma para un micrófono de condensador?

Presione el botón Alimentación fantasma (+48V) ubicado en el panel frontal. Se enciende un indicador para confirmar la activación. Atención: apague siempre los amplificadores antes de accionar el interruptor para evitar ruidos fuertes. Use solo micrófonos de condensador en las entradas XLR cuando la alimentación fantasma esté activa.

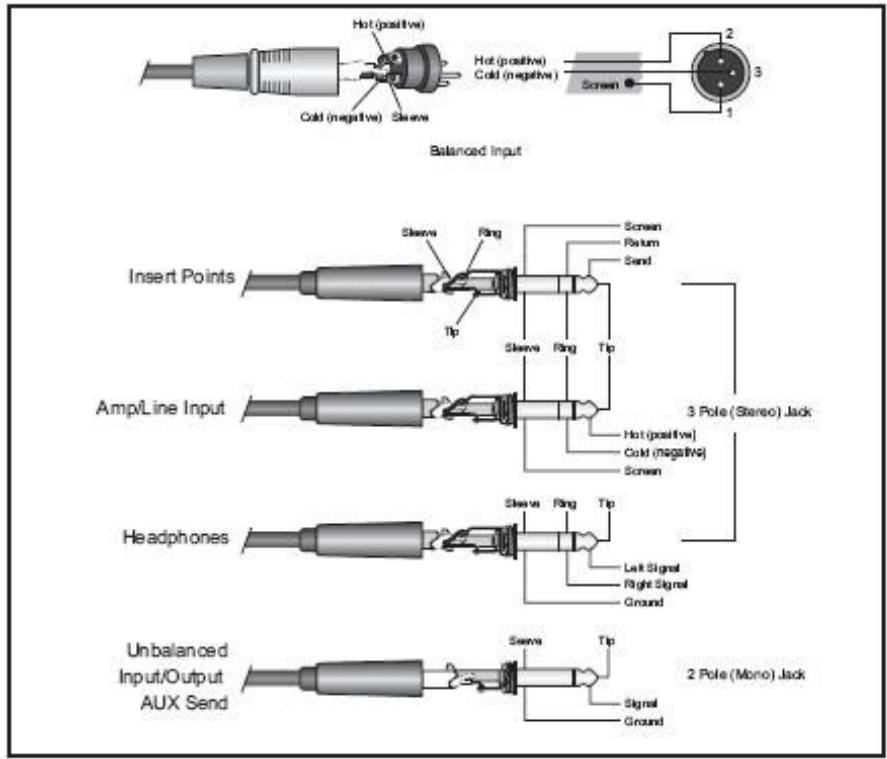

¿Qué tipos de cables usar para las conexiones?

Para los micrófonos, use cables XLR balanceados (pines 1=masa, 2=caliente, 3=frío). Para las entradas de línea, cables Jack 1/4" TRS balanceados o TS no balanceados. Los inserts requieren un cable de inserción especial (TRS a dos TS). Las salidas Main L/R aceptan Jack TRS balanceados.

¿Cómo ajustar el nivel de entrada de un canal?

Use el control TRIM en la parte superior de cada canal para ajustar la sensibilidad de entrada. El indicador Pic (-5 dB) debe encenderse brevemente durante los transitorios fuertes. Ajuste el TRIM para que este indicador no permanezca encendido continuamente. Para los canales de micrófono, la sensibilidad varía de -50 dB a -6 dB; para los de línea, de -30 dB a +14 dB.

¿Cómo usar los efectos internos?

Gire el selector DSP para elegir entre 100 efectos (delay, chorus, reverberación, etc.). Presione el botón DSP On/Off para activar el efecto. El nivel de envío al efecto se ajusta con el control EFX de cada canal, y el retorno global con el botón Retorno de efectos en la sección master. También puede conectar un interruptor de pedal para activar/desactivar el efecto de forma remota.

¿Cómo grabar una mezcla a un ordenador a través de USB?

Asegúrese de que la mesa esté conectada por USB. Por defecto, la salida Main L/R se envía al ordenador (pre-fader general). Para grabar una mezcla diferente (por ejemplo, el bus AUX), presione el botón USB SEND. La señal USB será entonces la mezcla de AUX1 y AUX2. Ajuste el nivel de escucha con el botón TAPE/USB.

¿Cuál es la mejor forma de limpiar la mesa de mezclas?

Desenchufe primero el aparato. Use un paño suave ligeramente húmedo (no mojado) para limpiar la superficie. No use nunca productos volátiles como benceno o disolvente. Evite que el agua penetre en el interior. Limpie regularmente las ranuras de ventilación con un pincel seco.

¿Por qué no se enciende el indicador de alimentación fantasma?

Verifique primero que la mesa esté encendida. Presione firmemente el interruptor +48V. Si el indicador permanece apagado, es posible que la fuente de alimentación interna esté defectuosa. En ese caso, no use el aparato y contacte a un técnico calificado. No intente repararlo usted mismo.

¿Cuáles son los accesorios incluidos con la mesa?

La mesa se entrega con: el manual de instrucciones, el mezclador SMP 8.2 en sí, y una fuente de alimentación externa. Los cables de conexión (XLR, Jack, USB) no están incluidos y deben adquirirse por separado.

¿Cómo usar las entradas estéreo en modo mono?

Para los canales estéreo (por ej., CH 9/10), si conecta una fuente mono, enchúfela solo en la entrada L (MONO). La mesa duplicará automáticamente la señal en ambos canales izquierdo y derecho. No use simultáneamente las entradas Jack y RCA del mismo canal estéreo.

MANUAL DE USUARIO SMP 8.2 BEGLEC

Manual de instrucciones ES

Manual do utiliser PT

SYNQ

AUDIO RESEARCH

WW·SYNQ-AUDIO.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

2. CHANNEL INSERT I/O JACK

2. CHANNEL INSERT I/O JACK

Gracias por comprar este producto SYNQ. Para sacar el máximo partir a todas lasmericanas, lea detenidamente estas instrucciones de configuracion.

CHARACTERISTICAS

Estaiedades prueba de intereferencias de radio. Este producto cumple con los requisitos de las directrices nacionales y europas actuales. Se ha estelcido la conformidad y las instrucciones y los documents correspondientes han sido depositados por el fabricante.

• Consola para mezclas PA de 8 canales con arquitectura de ruido extremamente bajo.
• Unidad interna de efectos DSP de 24 bits con 100 preajustes e interruptor de pedal
• Entrada/salida USB para grabar directamente al PC

• 4 canales balanceados de entrada, 2 Mono + 3 estéreo:

• Ganancia de entrada

• Inserciones en los canales mono
• Indicación de pico @ -5 dB
• Filtro de paso alto @ 75 Hz
• Ecualizador de 3 bandas
  1 AUX de envio
• EFX de envío para la sección de efectos (post)
  Control PAN/BAL
• Interruptor PFL

• NIVEL

• Alimentación phantom (fantasma) de 48 V disponible en todas las entradas equilibradas del micrófono

• Posibiliidad de uso de efectos externos
• Controles de salute L/R principal equilibrado
• Salida para audifonos y control de salón
  Medidoses VU de LED de 2 x 10 secciones
• Transformador de alimentacion externo

ANTES DEL USO

• Antes de comendar a utiliser esta unidad, compruebe que no existan daños occasionados durante el transporte. Si observa alcún daño, no utilise el dispositivo y consulte primero a su distribuidor.
• Importante: Este disposito ha salido de nosas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estrictamente las instrueriones de seguridad y advertencias que aparecen en este manual del usuario. Cualquier daño producido por un manejo inadequado queja excluido de la garantía. El distribuidor no asumiráonga responsabilidad por qualier defecto o problema que surja por no haber seguido las instrueriones de este manual del usuario.
• Guarde este manual en un lugar seguro para consultarlo en el futuro. Si vendete este aparato posteriormente, asegürese de incluir estemanual del usuario.
• Para proteger el medio ambiente, por favor intente recicular el material de embalaje en la medida de lo possible.

Compruebe el contenido:

Compruebe que la caja contenga los siguientes articulos:
- Manual del usuario
- Mezcladora SMP8.2
- Suministro de alimentación

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el riesgo de descargas electricas, no quite la cubierta superior. No existen piezas en el interior que pueda mantener o reparar el usuario. Asigne el mantenimiento y las reparaciones a personalrial significado.

El symbolism en forma de rayo con cabeza de flecha bajo de un triangulo equilatero seoplea para alertar sobre el uso o presencia de "voltaje peligioso" no aislado bajo de la carcaza del producto con la magnitud suficiente para constituir un risiego de descarga electrica.

El signo de exclamacion bajo de un triangulo equilatero se aplicea para alertar al usuario de la presencia de instrueriones yostenimiento (servicio) importantes en el dato que comoa a este aparato.

Este symbolo indica: uso en interiores solamente

Este symbolo indica: leer instrucciones

Este"simbolo indica:aparato de segundadclase II

• Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior,除去 que launidad se adapte a la temperatura ambiente cuando la lleve a una habitacion calida afterwards del transporte. A vez le condensation impide que launidad funciona a pleno rendimiento y pueda inclujo provocar daños.
  -Esta unidadsolesepuedusearininteriores.
• No coloque objetivos metalicos ni derrame liquidos dentro de la unidad. No deben colocar sobre la unidad objetivos con liquidos, como por exemple jarrones. Se pueda producir descargas electricas o fallos de funciona. Si alcun objeto extrañoenta en la unidad, desconnecte inmediamente el suministro electrico.
• No coloque sobre el aparato fuentes de llamas, como por exemple velas encendidas.
• No cubra ninguna abertura de ventilaciónrial que pueda producirse un sobrecalentimiento de la unidad.
• Evite el uso en entornos con polvo y limpie launidad regularmente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben usar este aparato.
• La maxima temperatura ambiental para operar con seguidad es de 40^ . No utilise esta unidad a temperatas ambientales superiores.
• La distancia minima alrededor del aparato para Obtener la ventilacion suficiente es de 5 cm.
• Desenchufe sempre la unidad cuando no vaya a ser realizada durante un长大o periodo de tiempo o antes de comendar el mantenimiento.
• La instalacion electrica soloDebe ser llvada a cabo por personalrialcualificado,de acuerdo a las regulaciones de seguridlectrica y mecnica de su pais.
• Compruebe que el voltaje disponible no supere al que se indica en el panel trasero de la unidad.
• La entrada del enchufe deben permanecer operativa para poderse desconectar de la red electrica.
• El cable de alimentación siempreDebe estar en perfecto estado. Apague launidad inmediamente cuando observe daños o desperfecos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de serviceo o personas cualesducas para Severityalpego.
• Nunca deje que el cable de alimentación entre en contacto conOthers cables!
• Para evitar peligos, la unidad deben utilizar solamente con el adaptor de CA suministrado. Si el adaptor de CA se lega a averiar, se deben utiliser solamente el mesmo modelo de adaptor.
• iAúnque el interruptor de alimentación está en posición desconectada OFF, la unidad no está Completely desconectada de la red electrónica!
• Este aparato debe connectarse a tierra para cumplir con las regulaciones de seguridad.
• Para evaporar descargas electricas, no abra la cubierta. Aparte del fusible de la red no hay piezas en el interior de este aparato que pueda mantener el usuario.

• Nunca repare un fusible ni derives el soporte del fusible. Reemplace siempre el fusible dañado por uno del mismo tipo y de las espécificaciones electricas!

• En caso de que occurran problemas de funciona serios,cede de utiliser el aparato ypongase en contacto con su distribuidor inmediamente.

• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

GUIA DE INSTALLACION:

• Instale la unidad en un lugar bien ventilado donde no está expuesto a altas temperatas o humedad.
• Colocar y utiliser launidad durante largos periodos de tiempoerca de fuentes que generen calor tales como amplificadores, reflectores, etc. afectar su rendimiento y podra inclujoñana.
• Al instalar launidad en una cabina o estuche de transporte, asegúrese de tener buena ventilación para melhorar la disipación del calor de launidad.
• Para evaporar que se forme condensation en el interior,除去 que la unidad se adapte a la temperatura ambiente cuando la lheve a una habitacion calida antes del transporte. La condensation impide lasunas vezes que la unidad funcione a pleno rendimiento.

LIMPIEZA DEL APARATO:

Limpie con un paño pulido ligeramente empapado con agua. No deje entrada agua en launidad. No utilise liquidos voláttiles como benceno o diluyente,lisho que dañarán laiedad.

CONEXIONES

Consulte elsignificantcapitularparaobtenermasinformacion sobrelasconexiones.

Asegürese de apagar la mezcludora antes de realizarOTOS en lasdistinctas conexiones.

En este manual nos referimos a las "entradas de linea". Este es un nombre global para entrada con un nivel entre 750mV y 2 V. Esto incluye los sintonizadores, reproductores de video, reproductores de CD, etc.

FUNCTIONES

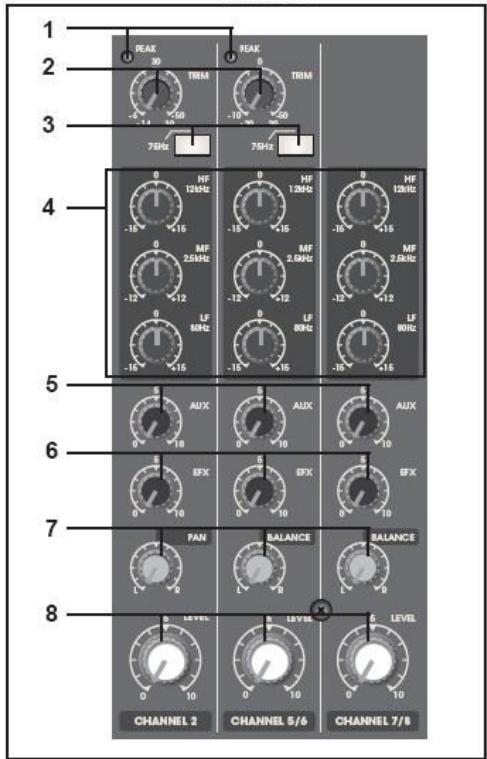

CONTROL DE CANAL DE ENTRADA

1. INDICADOR DE LED DE PICO

Este indicator LED muestra el nivel de la entrada debral canal. El indicator de pico se enciende cuando la senal de entrada alcanza los 5 dB por bajo del punto de corte del canal. Este indicator muestra el nivel de la senal Post-EQ/prefader. Si se enciende el indicator PEAK mas de lo esperado en transitorios de alto nivel,debue usar el control TRIM para disminuir la sensibilidad de entrada del canal. Siesto no funciona, reduzca el nivel de salute de la fuente conectada.

2. CONTROL DE TRIM

De(acuerdo al nivel de la senal de entrada,use este control paraajsar la entrada en un nivel apropiado.El megal balance de S/N y rango dinamico se alcancerara si ajuda el control TRIM de tal modo que se enciende el indicator de pico occasionalmente. Este control ajuda la sensibilidad de la entrada MIC del canal entre-50 dB y-6 dB y la sensibilidad de la entrada de linea entre-30 dB y +14 dB.

MONO

MONO

STEREO

COMBINATION

STEREO

Los canales de entrada de combinación mono/estéreo tienen una sensibilitad de +20 dB a - 20 dB.

3. HPF (Filtro de paso alto)

Este interruptor enciende o apaga el HPF. Para encender el HPF, presione el interruptor ( ). El HPF corte las Frequencias que estan por bajo de 75Hz

4. ECUALIZADOR

Este ecualizador de 3 bandas ajusta las bandas de fecuencia alta, media y baja. Al ajustar la perilla en la posicion "0" se produce una的回答a de fecuencia plana. Al girar la perilla hacía lackea se amplifica la banda de fecuencia correspondiente, cuando que al girarla hacía la izquierda se corta la banda. La?sigaable tabla muestra el tipo de EQ, la fecuencia y el nivel maximo de corte/amplificacion para cada una de las tres bandas.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.5kHz	Peaking
LOW	±15dB	80Hz	Shelving

5. CONTROL DE AUX

La perilla AUX controla el nivel de Signals que el canal envia al bus AUX.

Si está usingo canales estereo, las seinales de los canales L y R se mezclan y se envian al bus AUX.

Los controlles AUX gar cambido pre-fader. Las salidas auxiliares pre-fader no se ven influencias por la posicion del fader de canal y se usan principalmente para controlar los monitores del escenario.

6. CONTROL EFX

Esta perilla controla el nivel de las señales enviadas al bus EFX (al jack EFX SEND en el panel delantero y al modulo de efectos interno). Las señales de canal mezcladas por este se ajustan de forma general mediana el control EFX SEND.

Debido a que este control está colocado cuando del fader de canal, el nivel de Signals se va afectado por el ajuste del fader de canal.

7. CONTROL PAN/BAL

PAN (Canal Mono)

Este control panea la seals del canal a través del bus L y R maestro, por lo tanto determinina la posición percibida del sonido desde ese canal en el Campo de sonido estéreo de la saliva. Si el control PAN se ajusta completenessa hacerla izquierda, por exemple, el sonido de ese canal se escuchará desde el sistemas de altovoces del lado izquierdo únicamente.

Si se ajusta Completely hacer la derecha, el sonido se eschucará desde el sistemas de altavoces del lado derecho únicamente.

Los ajustes intermedios occasionarán que el sonido aparezca en los lugar correspondientes en el camino de sonido estéreo.

BALANCE (Canal estéreo)

Este control ajusta el balance o la posicion L/R de la seals de la entrada estereo.

Al girar el control de BALANCE hacía la izquierda del centro mueve la fuente aparente hacía el bus MAIN MIX L, al girarlo hacía la derecha mueve la fuente hacía el bus MAIN MIX R.

8. Boton LEVEL

Este es el control de nivel principal del canal. Determinina el nivel de la seals que es enviada desde el canal a la mezcladora majestra y buses de efecto de post-fader. Son los ajustes de los botones del canal de entrada los que determinan la mezcla, o el balance de los niveles de sonido entre los instrumentos u otheras fuentes connectadas en las entradas. Cuando no se usa un canal, su boton sera ajustado en la posicjion minima para evaporar la adicondo de ruido no deseo en la seal del programa principal.

SECCION DE CONTROL PRINCIPAL

1. PANTALLA DE PROGRAMA DSP

El número de efectos DSP seleccionados se muestra en la pantalla.

2. INTERRUPTOR DE SELECTION DE PROGRAMA DSP

Gire la perilla de programa para selectionar uno de los 100 efectos digitales integrados. El procesador de efectos digitales de 24 bits proportionscía efectos de alta calidad como el retraso, coro, y reverberación.

3. INTERRUPTOR ON/OFF DSP

Este interruptor activa/desactiva el efecto digital interno.

4. CONTROL EFX RTN

Ajuste el nivel de la seals enviada desde el efecto digital interno a los buses MAIN y GROUP.

5. CONTROL CTRL ROOM/PHONES

Controla el nivel de salute de la seals de las salidas PHONES y CONTROL ROOM.

6. CONTROL MAESTRO L/R MAIN

Ajusta el nivel de salute final que es enviado a MAIN L/R OUTPUTS.

7. CONTROL AUX STEREO

Ajusta el nivel de la seals proveniente de los jacks AUX RETURN (L (MONO) y R), enviada al bus MAIN L/R.

8. CONTROL TAPE IN

Esta perilla controla el nivel de la seals de reproduccion que proviene de los connectores TAPE IN RCA, y que sera enviada a laitters MAIN L/R.

9. LEVEL METER (MEDIDOR DE NIVEL)

Esta pantalla LED muestra el nivel de la seals MAIN L/R. El punto "0" corresponde al nivel de salute estandar de +4 dB.

10. INDICADOR DE ALIMENTACION

Este indicator se enciende al activar el interruptor de alimentacion de la mezcladora.

11. INTERRUPTOR DE ALIMENTACION PHANTOM

Este interruptor enciende o apaga la alimentacion phantom. Si activa el interruptor, la mezcladora proporciona energia a todos los canales que proportionan jacks de entrada XLR MIC.

Active este interruptor cuando use uno o más microfonos de condensador que requieran alimentación externa desde la mezcludora.

NOTA: Al activar este interruptor, la mezcladora proportiona alimentacion de +48V CC en los pins 2 y 3 de todos los jacks MIC INPUT tipo XLR.

• Asegúrese de estar desactivado este interruptor ( ) si no necessita alimentación phantom.

• Al activar el interruptor ( ), asegúrese de que solamente está conectados microfonos de condensador en los jacks de entrada XLR.

Los dispositivos differentes a los micrófonos de condensador peuvent dañarse si se conectan en el suministro de alimentación phantom.

Tenga en cuenta, sin embargo, que el interruptor se pueda estar activado sin ningún problema al conectar microfonos dinámicos balanceados.

• Para registrar daños en los altavoces, asegürese de apagar el amplificador (en los altavoces que reciben energia) antes de activar o desactivar este interruptor. también le recommendamos que haga lo myself con todos los controlles de calidad ajustándolos en el ningvel minimo antes de operar el interruptor, para registrar el riesgo de ruidos que pueda occasionar perdida auditiva o daños en el dispositivo.

12. INDICADOR DE ALIMENTACION PHANTOM

Este indicator se enciende al activar la alimentacion phantom.

CONECTORES

1. ENTRADAS DE CANAL

Conectores XLR de MIC BALANCEADOS

Estos son los jacks de entrada tipo XLR balanceados (1: Masa, 2: Caliente, 3: Frio)

Conectores JACK DE ENTRADA DE LINEA BALANCEADO

Se usa un jack de audifono TRS de 1 / 4^n estandar para las señales de nivel de linea balanceada o no balanceada, como los que se usan en la mayoría de los teclados electrónicos, sintetizadores, decks de cinta y las calidas de linea de otheras mezcladoras.

2. JACK DE E/S DE INSERCION DE CANAL

Estos son jacks de entrada/salida localizados entre el amplificador principal y el filtro de paso alto.

Estos jackets se puedaunarconectarindependienteestoscanalesendispositivoscomolesecualizadoresgrificos,compresoresyfiltrosde ruido.EstossonjacksdaudifonosTRS(punta,anillo,masa)de 1 / 4" que soncompatibles con la operacion bi-directional.

NOTA: La connexion en un jack de E/S de INSERCION requiere un cable especial de insertion vendido porSeparated como el que se muestra abajo.

3. ENTRADA DE CANAL

Estos son conectores de entrada de linea estéreo no balanceados. Se proportionscen en dos temas: Tipo de jack y tipo de pin RCA. Para las señales estéreo, requireir por supuesto conectar los canales Izquierdo y Derecho.

Los canales CH9/10 y CH11/12 se pueda usar para las señales mono. Si necesita conectar una seals mono, antesas use solamente la entrada del jack L MONO. Cuando la mezcladora no detecta ningún conductor en la entrada R, dispersará la seals de la entrada del jack L MONO en ambos canales L y R.

NOTA: Los canales 7/8 proportionsan 2 típos de entradas: jack y conectores RCA. Utilice solamente una de estas entradas. Nunca use también típos de entrada al mismo tiempo en el mismo canal.

4. JACK ESTÉREO DE REENVÍO L (MONO), R

Estos son jaccks de entrada de linea para audifonos TRS de 1/4" no balancedados. La seals recibida por ellos jaccks es enviada al bus MAIN y a los buses AUX. Estos jaccks se usan principalmente para recibir una seals de reenvio desde un efecto externo (reverberacion, retardo, etc.).

NOTA: Estos jacks se pueda usar también como una entrada estéreo auxiliar. Si requiresa conectar una ASNAL mono,先进技术 use solamente la entrada del jack L MONO. Cuando la mezcladora no detecta ningún conectar en la entrada R, dispersará la ASNAL de la entrada del jack L MONO en ambos canales L y R.

5. Conectores TAPE IN RCA

Use these connectores RCA when desee conectar un CD, DAT u other fuente de sonido externa directamente en la mezcladora para monitorear.

Puede ajustar el nivel de la sealsal usando el control TAPE/USB en la SECCION DE CONTROL PRINCIPAL.

Los conectores REC OUT envian la seals pre-fader del bus maestro. Puede usar esta calidad para grabar.

7. JACKS DE ENVIO

Estos son jacks de audifonos no balanceados

*AUX

Estos jacks emiten respectfully la seals del bus AUX. Puede usar este jack, por exemple para conectar monitores de escenario con alimentacion.

*EFX

Puede usar este jack por exemple para conectar una unidad externa de efectos.

8. JACK DE INTERRUPTOR DE PEDAL

Se pueda conectar un interruptor de pedal en este jack de entrada de audifonos y se pueda usar para ACTIVAR/DEACTIVAR los efectos digitales.

9. JACKS DE SALIDA L/R PRINCIPAL

Salidas de jack de 1/4 balanceado. Puede usar estas salidas para conectar los amplificadores de potencia para sus altavoces principales, o pueda uslaras cuando deseee grabar la seals que también se ve influenciada por los faders de salute principal.

10. JACKS DE SALIDA DE CONTROL DE SALON

Estas calidas de jack de 1 / 4'' no balanceado se controlan por medio del CTRL ROOM /PHONES CONTROL y generalmente se usan para conectar un sistema de monitoreo.

11. JACK DE AUDIFONOS

Conector de audifonos estereo.

PANEL TRASERO

1. CONECTOR DE SUMINISTRO DE ALIMENTACION

Conecte ahora suministro de alimentacion incluido. Cambie este suministro de alimentacion exactamente por uno del mesmo tipo.

El uso de un adaptor diferente pueda provocar incendios o descargas electricas.

2. INTERRUPTOR DE ALIMENTACION

Se utilizes para encender/apagar la mezcladora. Le aconsejamos encarecidamente establecer los faders de salute maestre de la mezcladora y los controles de ganancia de su amplificador en cero antes de activar o desactivar la mezcladora.

3. PUERTO USB

La interfaz de audio USB estéreo integradra le permite conectar su mezcludora en un PC para grabar o reproducir. Virtuallynte se pueda usarrialquier software de grabación digital.

El PC/Mac detectar su mezcladora como una tarjeta de sonido, asi que generalmente no se requieren controladores. Esto significa también queoulda usar los controls de la interfaz de audio estandar en elsystema operativo de MAC o Windows para realizar todos los ajustes.

Primeros pasos con Windows XP

La prima vez que conecte la mezcladora en un puerto USB, Windows instalará los controladores universales para este puerto. Se abre a un cuadro de dialgo, avisandole que se haencionado un codec de audio USB.

Cuando está lista la instalación, aparecerá el mensaje "Se ha instalado el nuevo hardware y estálists para usarse".

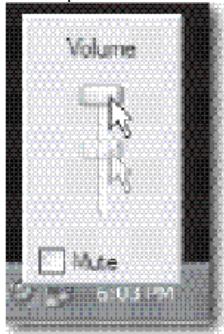

Generalmente, deseara que el volumen deitters del ordensor este en la posicion maxima, pero alunas veces el ajuste predeterminado es menor, lo que hace que el nivel de salida sea demasiado bajo. El volumen suepe incrementar de differentes formas. La forma mas simple es hacer click en el icono del altovoz (figura 3) de la barra de tareas y arrearar el deslizador hacia la parte superior.

Si el icono no está en este situ, el volumen se puedaonianeclic en Panel de control y bajo en Dispositivos de sonido y audio

Para usar la mezcladora como el dispositivo de entrada/salida predeterminado (para los sonidos del sistemas y para el software de grabacion de audio), asegúrese de que este establisho para reproducir y registrar en la pestaña de Audio.

El volumen se pueda ajustar pulsando el botón de Volumen.

Primeros pasos con MAC OS X

Conecte la mezcladora en su mac using an cable USB estandar. El LED se encendera para indicar que se está reciendo energia en el USB. El MAC reconecerá el dispositivo de audio USB y se instalará automatistically un controlador universal.

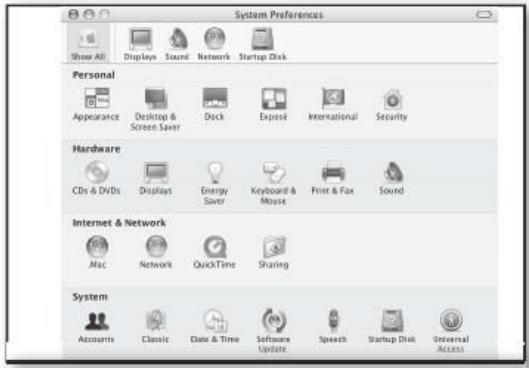

Para seleccionar la mezcladora como la entrada de audio del ordinador, abra Preferencias del sistemasde el dock o el menu Apple principal.

Enseguida, abra Preferencias de sonido.

Ahora, haga click en la pestaña Entrada y selección Códec de audio USB. Puede notar que el deslizador de volumen se ajusta en el nivel más alto. Esto le permittedar using los controlles de niven del mezcladora en su rango completo.

Després haga clic en la pestaña Salda y selección Códec de audio USB. Puede notar que el deslizador de volumen se ajusta en el máximo nivel. Esto le permitirá usar los 控les de niven principales de la mezcladora paraaabrar el niven exacto de salida.

Grabación en la E/S USB

Para registrar un evento en directo, pueda enviar la mezcla de salute principal a un ordinador usingo el conector de E/S USB. La sealsal de salute solamente se vera influenciente por los ajustes de canal individuales y los faders de canal, no por el fader de salute maurxo MAIN L/R.

Tambien peut asignar las salidas de AUX1 y AUX2 en la calidad USB, permitiendole incorporar una mezcla estéreo para la grabación que es independiente del sistemas de sonido del lugar.

Presione el interruptor USB SEND para enviar la mezcla de AUX1 y AUX2 a la entrada USB

Reproducción desdelaE/SUSB

Para reproducir, la seals estereo USB se envia directamente por medio de TAPE IN a la mezcla MAIN OUTPUT de la consola.

Puede ajustar el nivel de reproduccion USB usinga perilla de volumen TAPE/USB.

CONEXIONES

APPLICACIONES

ESPECIFICACIONES

Suministro de alimentación	CA 230 V, 50 Hz
Consumo de energia	25 W
Nivel de salute maxima(0,5% thd @ 1 kHz)	+26 dB (MAIN L/R) @ 10 kOhm+20 dB (INSERT) @ 10 kOhmMás de 100 mW (AUDIFONOS) @33Ohm
T.H.D.	<0,1% @ +14 dB 20 Hz~20 kHz (MIX L/R, AUX SEND, EFX SEND,CTRL ROOM) @10kOhm
Respuesta de fecuencia	20 Hz~20 kHz, +1/-2 dB (MIX L/R, AUX SEND, EFX SEND, CTRLROOM) @10 kOhm
Zumbido y Ruido(prmedio Rs=150Ohm)	Ruido de entrada equivalente a -127 dBRuido residual de -95dB (MIX L/R, AUX SEND, EFX SEND, CTRLROOM)-88 dB (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM), fadermaestro en el niveni nominal y todos los volûmes del canal, comominimo.
Ganancia maxima de voltaje	66dB MIC IN TO MAIN L/R60dB MIC IN TO AUX66dB MIC IN TO EFX76dB MIC IN TO CONTROL ROOM L/R58.2dB IN TO REC L/R46dB LINE IN TO MAIN L/R46dB LINE IN TO AUX46dB LINE IN TO EFX56dB LINE IN TO CONTROL ROOM L/R36dB STEREO IN TO MAIN L/R6dB AUX RETURN IN TO MAIN L/R16dB TAPE IN TO MAIN L/R
Crosstalk (@ 1kHz)	-70 dB entre los canales de entrada-70 dB entre los canales de entrada/salida
Control de ganancia (canal de entrada mono)	44 dB Variable (-50 dB ~ -6 dB) (-30 dB ~ +14 dB)
Control de ganancia (canal de entrada mono/estéreo combinada)	40 dB Variable (-20 dB ~ +20 dB)
Eualización de canal de entrada	ALTO: 12 kHz campanaMEDIO: 2.5kHz decliveBAJO: 80 Hz campana*Frecuencias turnover/roll off: localizadas a 3 dB por bajo de la amplificación/corte máximo
Medadores LED	LED de 2 x 10 segmentos para MAIN L/R
Efecto digital interno	100 preajustes de selecciónControl de interruptor de pedal (ON/OFF)
Indicadores de canal	Pico: un indicator para cada canal se enciende cuando laelfast delfader pre-canal es 5 dB por bajo del corte
Alimentación phantom (entradabalanceada)	+48 V CC
Peso	2,8 kg
Dimensiones	249 (An) x 75 (Al) x 295 (P) mm

Especillasiones

-ENTRADAS

Input Connector	Input Impedance	Nominal Impedance	Rated Input Level	Connector Type
CH Mic	4kΩ	50 ~ 600Ω	-50dB	XLR 3-31 Type Balanced
CH Line	10kΩ	600Ω	-30dB	Phone Jack (TRS) T = Hot R = Cold S = GND
Stereo Input Mic	3kΩ	600Ω	-44dB	XLR 3-31 Type Balanced
Stereo Input Line	5kΩ	600Ω	-20dB	Unbalanced Phone Jack
Aux Return Insert Input	10kΩ	600Ω	+4dB	Unbalanced Phone Jack
Mono Channel Insert Input	10kΩ	600Ω	0dB	Phone Jack (TRS) T = Out R = In S = GND
Tape In	10kΩ	600Ω	-10dBV	RCA pin Jack

-SALIDAS

Toda la informacion está sujeta a Cambios sin previo aviso

Puede descargar la ultima version de este manual del usuario en{nuestro situ web: www.beglec.com

MANUAL DO UTILIZADOR

Parabén s obligado por ter adquirido este produit SYNQ®. Por favor leia atentamente este manual do'utilizar de forma a saber como utiliser esta unidad correctamente. Após ler estemanual, guarde-o num lugar seguro de forma a poder consulha-lo no futuro.

CHARACTERISTICAS

8. POTENCIOMETRO DE CANAL

4. POTENCIOMETRO EFX RTN

2. JACK INSERT I/O DE CANAL

NOTA: Estes jacks también poder ser usados como entrada estéreo auxiliar. De necessitar de conectar um sinal mono, entrausepenas a entrada jack L MONO. Quando a mesa detecta sinal no conector, a entrada R irá espalhar o sinal do jack entrada L MONO atraves dos canais L e R.

5. Conectores RCA TAPE IN

Pode usar este jack por exemple para conectar una unidad de efeitos externa.

8. JACK FOOT SWITCH

Conector estereo para auscultadores

PAINEL TRASEIRO

1. CONECTOR FONTE DE ALIMENTACION
