Type de produit	Haut-parleur de plafond encastrable
Marque	QSC AUDIO
Modèle	AD-CI52T
Haut-parleur grave (LF)	13,3 cm (5,25 po)
Haut-parleur aigu (HF)	2,5 cm (1 po) à dôme
Transformateur	Adapté aux systèmes distribués 70 V et 100 V, avec commutateur multi-prises et contournement pour 8 ohms
Puissance nominale maximale (connecteurs)	400 W
Type d'installation	Plafonds suspendus et non suspendus
Accessoires inclus	Grille, supports pour plafond suspendu, support en C, vis auto-taraudeuses, clip de grille, deux connecteurs bornier
Garantie	3 ans limitée (usine ou centre agréé)
Entretien	Nettoyer avec un chiffon sec uniquement
Sécurité	Utiliser la patte de soutien secondaire et le cordon de sécurité de la grille
Réparabilité	Confier les réparations à un personnel qualifié
Matériel de montage	Utiliser uniquement du matériel spécifié par QSC
Connecteurs	Bornier, deux connecteurs fournis (signal et série)
Sélecteur d'impédance	Positions pour 8 ohms, 70 V et 100 V (4 positions pour 70 V)
Compatibilité	Systèmes 70 V, 100 V et 8 ohms
Application	Installation en plafond pour distribution audio
Instructions importantes	Lire, conserver, respecter les avertissements et suivre les instructions

FOIRE AUX QUESTIONS - AD-CI52T QSC AUDIO

Comment installer le haut-parleur AD-CI52T dans un plafond suspendu ?

Utilisez les deux supports pour plafond suspendu fournis avec le support en C. Découpez un trou selon les dimensions, insérez les supports, puis le support en C. Fixez le support en C sur les supports à l'aide des vis auto-taraudeuses. Ensuite, branchez les fils et insérez l'enceinte dans le trou. Serrez les vis de montage pour verrouiller l'enceinte.

Comment brancher le haut-parleur sur un système 70 V ou 100 V ?

Utilisez le commutateur multi-prises situé sur le transformateur. Pour un système 70 V, vous pouvez utiliser les quatre positions de puissance. Pour 100 V, n'utilisez pas le réglage maximum. Pour 8 ohms, mettez le commutateur sur la position '8 ohms' (contournement du transformateur). Branchez les fils sur le connecteur bornier en respectant la polarité.

Comment retirer la grille du haut-parleur ?

Soulevez délicatement le bord extérieur de la grille ou insérez une petite broche métallique dans une ouverture de la grille et tirez uniformément sur tout son périmètre. Veillez à ne pas endommager la grille.

Quel câble de sécurité utiliser pour le support secondaire ?

Utilisez un câble métallique ou un fil suffisamment solide pour soutenir plusieurs fois le poids du haut-parleur. N'utilisez pas de corde, ficelle ou matériau textile. Attachez-le entre la patte de fixation du boîtier et un point structurel approprié.

Que faire si la grille vibre ou siffle pendant le fonctionnement ?

Appliquez un matériau amortisseur de vibrations entre les rails de soutien et les dalles du plafond ou les canaux T pour réduire les bruits indésirables.

Quelle est la procédure de nettoyage recommandée ?

Nettoyez le haut-parleur uniquement avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs.

Le haut-parleur peut-il être utilisé dans un plafond non suspendu ?

Oui, vous pouvez l'installer dans un plafond non suspendu. Le support en C peut servir de renfort. Si le plafond est assez solide, l'enceinte peut être fixée dans la découpe sans support supplémentaire. Les supports pour plafond suspendu ne sont pas nécessaires dans ce cas.

Comment fonctionne la garantie de 3 ans ?

QSC garantit ses produits contre les vices de fabrication pendant 3 ans à compter de la date de vente. Pour bénéficier de la garantie, retournez l'appareil en port prépayé à l'usine ou à un centre de réparation agréé avec une preuve d'achat. La garantie ne couvre pas les dommages dus à une mauvaise utilisation, négligence ou installation incorrecte.

Quels sont les accessoires inclus dans la boîte ?

La boîte contient : l'enceinte, la grille, deux supports pour plafond suspendu, un support en C, des vis auto-taraudeuses (M4.2 x 1,4 x 10 mm), un clip de grille et deux connecteurs bornier.

Comment régler le commutateur pour une utilisation en 8 ohms ?

Placez le commutateur sur la position marquée '8 ohms' ou 'contournement' du transformateur. Cela désactive le transformateur et le haut-parleur fonctionne en basse impédance (8 ohms). Assurez-vous que l'amplificateur est compatible avec cette charge.

MODE D'EMPLOI AD-CI52T QSC AUDIO

Manuel de l'utilisateur

Bedienhandbuch

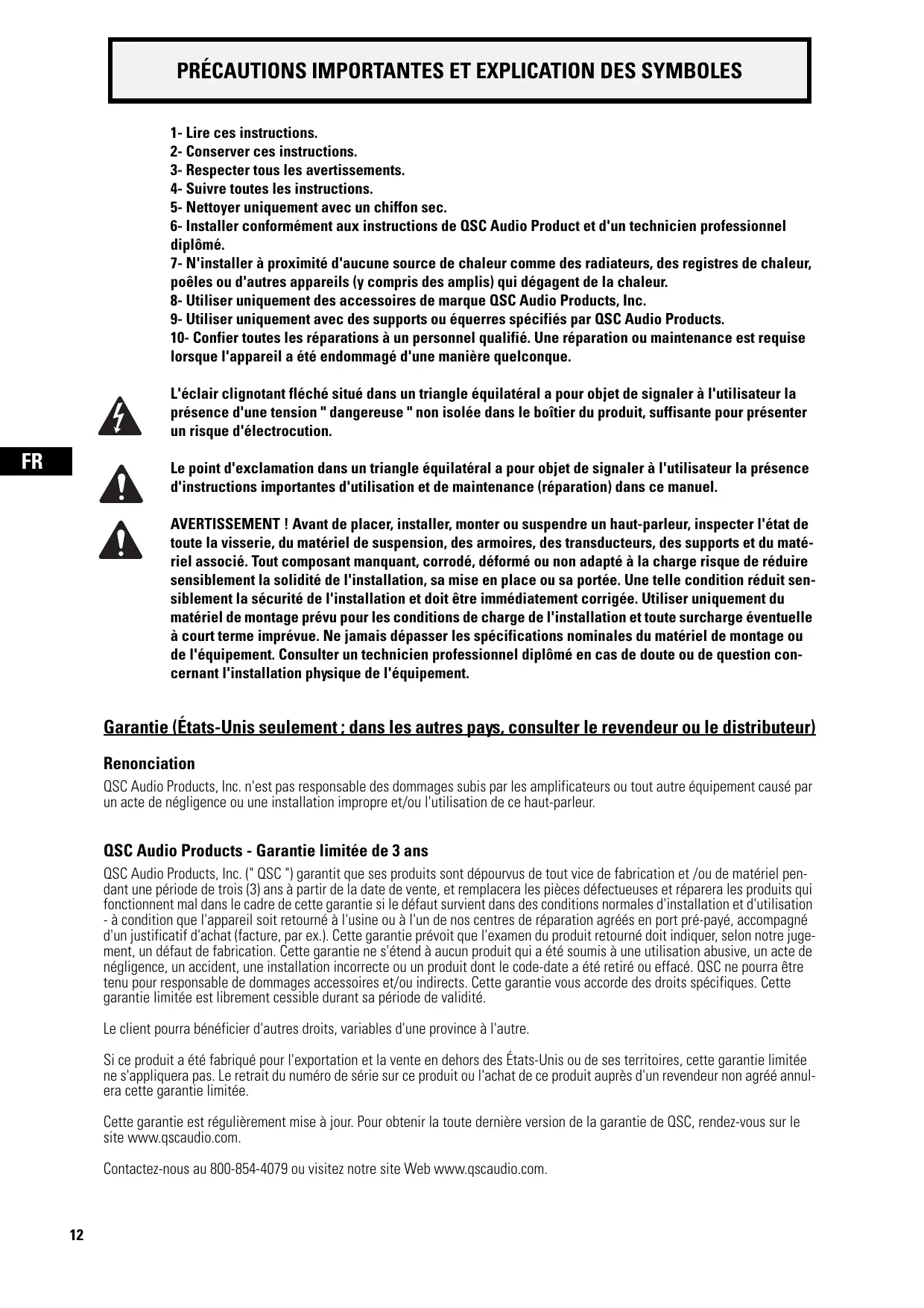

1-Lire ces instructions. 2- Conserver ces instructions. 3- Respecter tous les avertissements. 4-Suivre toutes les instructions. 5- Nettoyer uniquement avec un chiffon sec. 6- Installer conformément aux instructions de QSC Audio Product et d'un technicien professionnel Diplômé. 7- N'installer à proximité d'aucune source de chaleur comme des radiateurs, des registres de chaleur, poêles ou d'autres appareils (y compris des amplis) qui dégagent de la chaleur. 8- Utiliser uniquement des accessoires de marque QSC Audio Products, Inc. 9- Utiliser uniquement avec des supports ou équerres spécifiés par QSC Audio Products. 10- Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

L'éclair clignotant fléché situé une tension "dangereuse" non isolée dans le boîtier du produit, suffisante pour présenter un risque d'électrocution.

Le point d'exclamation instructions importantes d'utilisation et de maintenance (réparation) dans ce manuel.

AVERTISSEMENT! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Renonciation

QSC Audio Products, Inc. n'est pas responsable des dommages subsistants par les amplificateurs ou tout autre équipement causé par un acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.

QSC audio products - garantie limitée de 3 ans

QSC Audio Products, Inc. ("QSC") garantit que ses produits sont dépourvus de tout vice de fabrication et / ou de matériel pendant une période de trois (3) ans à partir de la date de vente, et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port pré-payé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenu pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limite est librement cessible durant sa période de validité.

Le client pourra bénéficier d'autres droits, variables d'une province à l'autre.

Si ce produit a été fabriqué pour l'exportation et la vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette garantie limitée.

Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www. qscaudio. com.

Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.

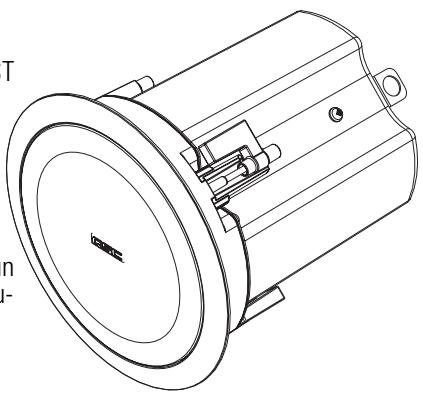

Félicitations et merci d'avoir acheté le haut-parleur de plafond. Les modèles AD-CI52T et AD-CI52ST offrent une excellente performance acoustique dans un produit attrayant et facile à installer. Lire attentivement ces instructions et suivre les recommandations. En cas de doute sur certains points d'installation, consulter un professionnel d'installation qualifié.

Les deux modèles ont un étage d'attaque BASSE fréquence (LF) de 13,3 cm et un étage d'attaque haute fréquence bombé (HF) de 2,5 cm placés dans un boîtier étanche. Le modèle AD-CI52ST a un boîtier peu écais, mais d'un plus grand diamètre et à résonance. Tous les modèles sont équipés d'un transformateur audio adapté à des systèmes distribués de 70 V et 100 V, de même que d'un commutateur à prises multiples capable de contourner le transformateur pour les applications 8 ohms.

Contenu

La boîte du haut-parleur de plafond contient:

L'armoire du haut-parleur

la grille de protection

deux supports pour installation sur plafond suspendu

support en C pour plafonds suspendus et autres applications de renforcement de plafonds

vis auto-taraudeuses (M4.2 x 1,4 x 10 mm) pour la fixation de supports en C aux autres supports

clip de grille pour fixer la grille en plastique qui maintient les lignes ensemble

deux connecteurs pour le branchement du signal et une connexion en série

Options d'installation

Les haut-parleurs de plafond AcoustiDesign peuvent être montés sur des plafonds suspendus, ainsi bien que sur des plafonds non suspendus. Nous recommandons de faire appel à un installateur professionnel afin de garantir la sécurité, la qualité de l'installation et les performances acoustiques.

Pour les applications sur plafonds suspendus, les supports de plafond suspendu doivent être utilisés avec le support en C. Les supports de plafond suspendu sont prévus pour un intervalle de quadrillage de canal T de 600 mm. Les supports ne s'attachent pas au canal T ; le V incliné prend appui sur le canal T et bloquera celui-ci si une dalle de plafond cède ou tombe.

Pour les autres types de plafonds, le support en C peut servir à renforcer la surface de fixation. Si le plafond est suffisamment solide, le haut-parleur peut être fixé dans la découpe sans renforcement supplémentaire.

Les branchements audio s'établissent sur les connecteurs du type bornier. Deux bornes sont fournis; l'un correspond au branchement du signal et l'autre au branchement en série d'autres haut-parleurs sur le même circuit de distribution.

Deux sécurités sont inclues : une patte de sécurité de fixation du boîtier et un cordon de sécurité de fixation de la grille. La patte de sécurité est une patte métallique sur le dessus du boîtier qui est adaptée à la fixation du haut-parleur sur des bâtis de construction ; c'est un gage de sécurité maximale si le plafond venait à céder pour une raison quelconque. Le cordon de sécurité de la grille empêche sa chute si elle venait à se désolidariser du boîtier suite aux vibrations.

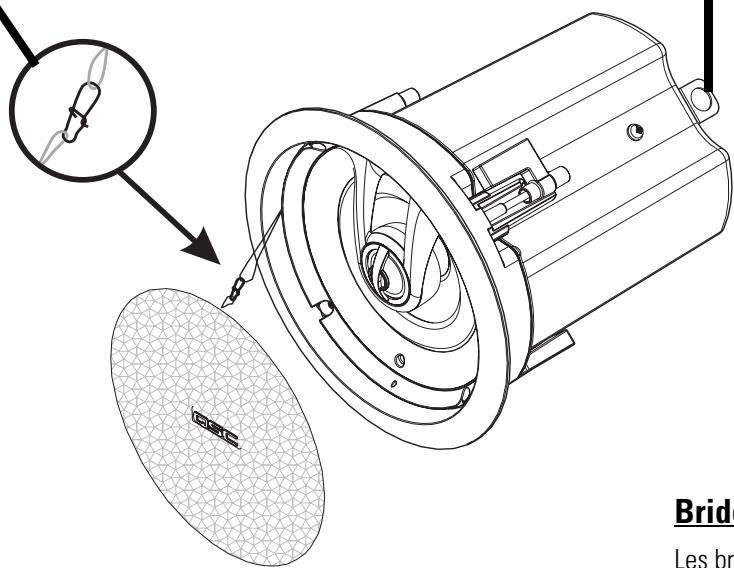

Clip de sécurité de la grille

L'armoire et la grille ont toutes deux une petite boucle formée par un cordon en plastique. Un clip est attaché à la boucle de la grille. À l'aide du clip de la grille, attacher la grille à la boucle de l'armoire. Ceci permettra d'empêcher la grille de tomber si elle venait à se détacher.

Branchements

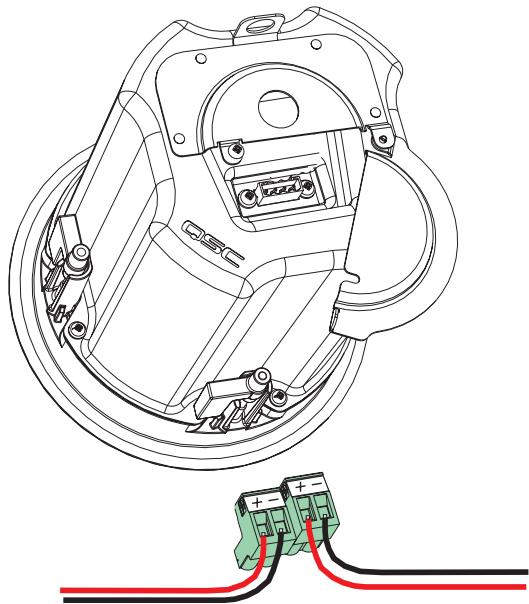

Connecter les fils de signal au connecteur du bornier ; faire attention à la polarité. Brancher ensuite le haut-parleur sur le connecteur restant. Les connecteurs sont câblés en interne et en parallèle et leur puissance maximale nominale est de 400 W.

Utiliser la patte de soutien secondaire

Les haut-parleurs peuvent provoquer des vibrations importantes. Outre la garantie d'installation et de fixation correctes de la visserie, il faut utiliser la patte de soutien secondaire du boîtier pour fixer le haut-parleur sur un support structurel approprié afin de minimiser les risques de chute du haut-parleur si le support principal venait à céder. Tout câble ou fil utilisé comme cordon de soutien secondaire doit être suffisamment solide pour soutenir plusieurs fois le poids du haut-parleur. Ne pas utiliser de corde, ficelle ou un autre cordon en textile dans le système de soutien secondaire, car ces matériaux se coupent et brûlent facilement. Le point d'attache du support secondaire et toutes les attaches utilisées sur la structure du bâtiment doivent également être assez solides pour soutenir plusieurs fois le poids du haut-parleur.

Brides de montage

Les brides de montage font partie de l'ensemble et simplifient l'utilisation. Ne pas installer la grille tant que les brides n'ont pas été serrées et avant d'avoir effectué tous les réglages.

Avant d'insérer l'armoire dans la découpe de montage, s'assurer que les brides sont repliées contre l'armoire (voir 1 à droite).

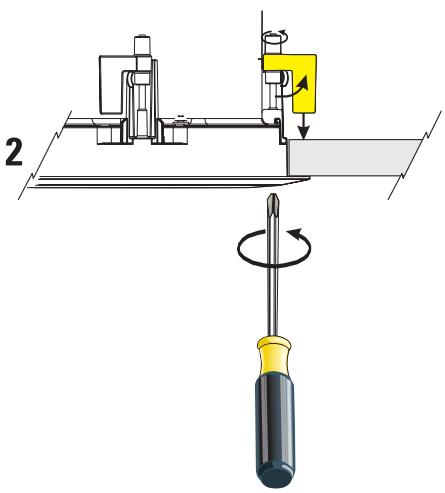

Une fois l'armoire installée dans la découpe, serrer chaque vis de bride avec un tournevis cruciforme no. 2 (voir 2 à droite).

La bride tourne de et est ainsi tirée par la vis (voir 3 à droite).

Autres recommandations et informations importantes

• Retrait de la grille : Pour retirer la grille, soulever avec précaution au niveau de son bord extérieur ou insérer une petite broche en métal ou un petit crochet dans l'ouverture de la grille et tirer uniformément sur l'ensemble de son périmètre.
• Si elle vibre ou siffle durant le fonctionnement du haut-parleur, il faudra peut-être appliquer un matériel amortisseur de vibrations entre les rails de soutien et les dalles du plafond et/ou les canaux T.
• Les rails de soutien ont des trous le long de leur longueur utile pour permettre la fixation du support en C. Ceci permet le placement de la découpe dans de nombreuses positions sur la largeur de la dalle du plafond.

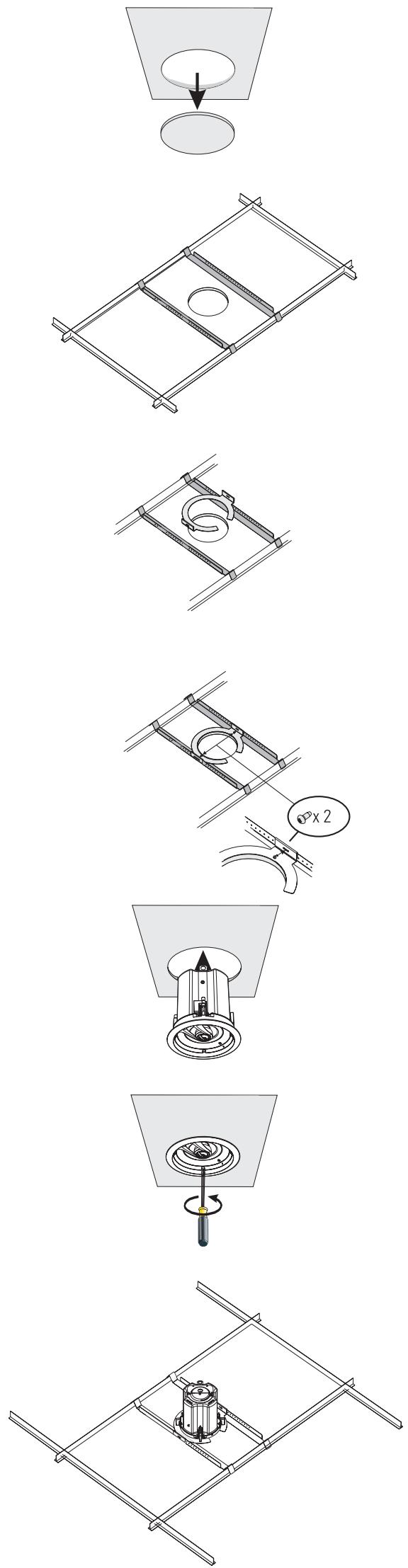

Procédure d'installation

1- À l'aide du support en C fourni ou des dimensions fournies, tracer le contour de la découpe sur la surface du plafond. 2- Découper le trou. Utiliser un outil pointu pour éviter d'affaiblir ou de fissurer la surface de fixation. 3-Tirer les fils à travers le trou. 4- Enfiler les deux supports pour plafond suspendu à travers le trou et mettre en place comme indiqué sur l'illustration. S'assurer que la partie du support qui est à plat contre la dalle est dirigée vers le trou. S'il s'agit d'une installation sur un plafond non suspendu, ces supports ne sont pas requis. 5- Enfiler le support en C à travers le trou. Glisser tout d'abord la fente de découverte dans le trou, puis tourner le support pour l'enfiler à travers le trou. S'assurer que les fils traversent le support en C. 6- Positionner les autres supports et fixer le support en C sur chacun d'entre eux à l'aide des vis fournies. S'il s'agit d'une installation sur un plafond non suspendu, ignorer cette étape. 7- Desserrer la vis de fixation du cache des connexions et basculer le cache pour l'ouvrir. Insérer le connecteur d'un câble blindé non métallique approprié dans le trou prévu sur le cache. 8- Soutenir temporairement le boîtier pour que les fils puissent être enfilés dans la partie supérieure du boîtier avec assez de jeu pour les préparer et les interrompre. 9- Situer les connecteurs du type bornier fournis avec le haut-parleur. Desserrer à fond les vis de fixation des fils. 10- Dénuder les extrémités des fils sur 5 mm environ et insérer chacun des fils à la position prévue dans le connecteur. Resserrer à fond les vis de fixation des fils. 11- Tourner le cache pour le refermer, en veillant à ne pas tirer sur les connexions ni pincer les fils. Resserrer la vis de fixation du cache. 12-Au besoin, ajuster le câblage au point d'entrée et serrer la ou les vis sur le connecteur du câble blindé non métallique. Ceci permet d'éviter que les connexions/connecteurs se desserrent si les fils sont trop tendus. 13- Attacher un câble de sécurité (câble du support secondaire) entre la patte de fixation du boîtier et un point de soutien approprié. Ce câble et les points de fixation doivent être aussi solides pour soutenir plusieurs fois le poids du haut-parleur si le système principal de montage venait à céder. 14- Insérer le boîtier dans la découpe du plafond, en s'assurant que les supports utilisés restent correctement positionnés. Serrer les vis de montage du haut-parleur. 15- Réglez le commutateur à prises multiples 8 ohms à la position souhaitée. Sur les systèmes 70 V, les quatre positions peuvent être utilisées. Ne pas utiliser le réglage maximum avec les systèmes 100 V. Sur les systèmes 8 ohms, réglez le sélecteur à la position 8 ohms. 16- S'assurer que tous les tests et réglages sont terminés avant d'installer la grille. Localiser la grille du haut-parleur. L'armoire et la grille ont toutes deux une petite boucle formée par un cordon en plastique. En utilisant le clip sur le cordon de la grille, attacher la boucle de sécurité de la grille à celle de l'armoire. Insérer avec précaution la grille dans sa fente de retenue et appuyer fermement en position. Procéder lentement et uniformément pour éviter d'endommager la grille.
