Produkttyp	Einbaudeckenlautsprecher
Marke	QSC AUDIO
Modell	AD-CI52T
Tieftöner (LF)	13,3 cm (5,25 Zoll)
Hochtöner (HF)	2,5 cm (1 Zoll) Kalottenhochtöner
Transformator	Geeignet für 70-V- und 100-V-Verteilsysteme, mit Mehrfachabgriffschalter und Bypass für 8 Ohm
Maximale Nennleistung (Anschlüsse)	400 W
Installationstyp	Abgehängte und nicht abgehängte Decken
Mitgeliefertes Zubehör	Gitter, Halterungen für abgehängte Decken, C-Halter, selbstschneidende Schrauben, Gitterclip, zwei Klemmenblockstecker
Garantie	3 Jahre eingeschränkt (Werk oder autorisierte Zentrale)
Wartung	Nur mit einem trockenen Tuch reinigen
Sicherheit	Sekundäre Stützlasche und Sicherungsseil des Gitters verwenden
Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal durchführen lassen
Montagematerial	Nur von QSC spezifiziertes Material verwenden
Anschlüsse	Klemmenblock, zwei Stecker mitgeliefert (Signal und Serie)
Impedanzwähler	Positionen für 8 Ohm, 70 V und 100 V (4 Positionen für 70 V)
Kompatibilität	70-V-, 100-V- und 8-Ohm-Systeme
Anwendung	Deckeninstallation für Audioverteilung
Wichtige Hinweise	Lesen, aufbewahren, Warnhinweise beachten und Anweisungen befolgen

Häufig gestellte Fragen - AD-CI52T QSC AUDIO

Wie installiere ich den Lautsprecher AD-CI52T in einer abgehängten Decke?

Verwenden Sie die beiden mitgelieferten Halterungen für abgehängte Decken zusammen mit der C-Halterung. Schneiden Sie ein Loch gemäß den Maßen, setzen Sie die Halterungen ein, dann die C-Halterung. Befestigen Sie die C-Halterung mit den selbstschneidenden Schrauben an den Halterungen. Schließen Sie dann die Kabel an und setzen Sie die Box in das Loch. Ziehen Sie die Montageschrauben fest, um die Box zu verriegeln.

Wie schließe ich den Lautsprecher an ein 70-V- oder 100-V-System an?

Verwenden Sie den Mehrfachabgriffschalter am Transformator. Für ein 70-V-System können Sie die vier Leistungspositionen nutzen. Für 100 V verwenden Sie nicht die maximale Einstellung. Für 8 Ohm stellen Sie den Schalter auf die Position '8 Ohm' (Transformator-Bypass). Schließen Sie die Drähte an den Klemmenblockstecker unter Beachtung der Polarität an.

Wie entferne ich das Gitter des Lautsprechers?

Heben Sie vorsichtig den äußeren Rand des Gitters an oder stecken Sie einen kleinen Metallstift in eine Öffnung des Gitters und ziehen Sie gleichmäßig am gesamten Umfang. Achten Sie darauf, das Gitter nicht zu beschädigen.

Welches Sicherheitskabel verwende ich für die sekundäre Stütze?

Verwenden Sie ein Metallkabel oder einen Draht, der stark genug ist, um das Mehrfache des Lautsprechergewichts zu tragen. Verwenden Sie kein Seil, keine Schnur oder kein Textilmaterial. Befestigen Sie es zwischen der Befestigungslasche des Gehäuses und einem geeigneten strukturellen Punkt.

Was tun, wenn das Gitter während des Betriebs vibriert oder pfeift?

Tragen Sie ein Vibrationsdämpfungsmaterial zwischen den Stützschienen und den Deckenplatten oder T-Profilen auf, um unerwünschte Geräusche zu reduzieren.

Welches Reinigungsverfahren wird empfohlen?

Reinigen Sie den Lautsprecher nur mit einem trockenen Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

Kann der Lautsprecher in einer nicht abgehängten Decke verwendet werden?

Ja, Sie können ihn in einer nicht abgehängten Decke installieren. Die C-Halterung kann als Verstärkung dienen. Wenn die Decke stabil genug ist, kann die Box ohne zusätzliche Halterung im Ausschnitt befestigt werden. Die Halterungen für abgehängte Decken sind in diesem Fall nicht erforderlich.

Wie funktioniert die 3-jährige Garantie?

QSC garantiert seine Produkte für 3 Jahre ab Verkaufsdatum gegen Herstellungsfehler. Um die Garantie in Anspruch zu nehmen, senden Sie das Gerät mit vorausbezahlter Fracht an das Werk oder ein autorisiertes Reparaturzentrum zusammen mit einem Kaufnachweis. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung, Vernachlässigung oder falsche Installation ab.

Welches Zubehör ist im Lieferumfang enthalten?

Die Box enthält: die Box, das Gitter, zwei Halterungen für abgehängte Decken, eine C-Halterung, selbstschneidende Schrauben (M4.2 x 1,4 x 10 mm), einen Gitterclip und zwei Klemmenblockstecker.

Wie stelle ich den Schalter für den 8-Ohm-Betrieb ein?

Stellen Sie den Schalter auf die mit '8 Ohm' oder 'Bypass' des Transformators gekennzeichnete Position. Dadurch wird der Transformator deaktiviert und der Lautsprecher arbeitet mit niedriger Impedanz (8 Ohm). Stellen Sie sicher, dass der Verstärker mit dieser Last kompatibel ist.

BEDIENUNGSANLEITUNG AD-CI52T QSC AUDIO

WICHTIGE SICHERHEITSVORKEHRUNGEN UND SYMBOLERKLÄRUNG

1. These Anleitung sorgfältig durchlesen.
2. These Anleitung gut aufbewahren.
3. Alle Warnhinweise beachten.
4. Alle Anleitungen befolgen.
5. Nur mit einem trockenen Tuch reinigen.
6. Die Installation gemäß der Anleitung von QSC Audio Products und eines lizenzierten Fachtechnikers vornehmen.
7. Nicht in der Höhe von Wärmequellen wie Heizkörpern, Öfen oder anderen wärmeabstrahlenden Geräten (einschließlich Verständern) aufstellen, die Wärme abstrahlen.
8. Nur Zubehör von QSC Audio Products, Inc. verwenden.
9. Nur von QSC Audio Products spezifizierte Montagevorrichtungen oder Halterungen verwenden.
10. Wartungsarbeiten nur von qualifizierten Technikern durchführten halten. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgende Weise beschädigt wurde.

Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandsein nicht isolierter gefährlicher Spannungen innerhalb des Produktgehauses aufmerksam machen, die stark genug sein konnen, um das Risiko eines elektrischen Schlages zu beinhalten.

Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanleitungen in thisem Handbuch aufmerksam machen.

WARNING! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahen oder Aufhängen jeglicher Lautsprecherprodukte alle Hardwarekomponenten, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten können die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschließlich Hardware, die für die erwarteten Belastungen zugelassen und für potenzielle, unerwartete, kurzfristige Überbelastungen ausgelegt ist. Die Nennleistung der Hardware bzw. Ausrüstungarf keinesfalls übersritten werden. In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollenten Sie einen qualifizierten Techniker hinzuziehen.

Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an ihren zuständigen Vertrieb bzw. Handler)

Haftungsausschluss

QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlösigkeit oder eine unsachgemäß Installation und/oder Verwendung dieseres Lautsprecherprodukts verursicht werden.

Beschränkte Dreijahresgarantie durch QSC Audio Products

QSC Audio Products, Inc. ("QSC") gewährleistet, dass ihre Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material-und/oder Herstellungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur nicht ordnungsgemäß Funktionierender Produkte gemäß dieser Garantie, wenn dieser Fehler bei normaler Installation und normalem Gebrauch auftritt - vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschiedt wird. Diese Garantie setzt voraus, dass die Untersuchung des zurückgesandten Produkts in unserem Ermessen einen Herstellungsfdefekt zu erkennen geben muss. Diese Garantie gilt nicht für Produkte, die einer unsachgemäßen oder fahrlässigen Behandlung, Unfallen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumcode entfern't oder unkenntlich gemacht wurde. QSC ist nicht für Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ohnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.

Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.

Falls these Productum und Verkauf außerhalb der Vereinigten Staaten oder deren Hoheitsgebieten hergestellt wurde, besitzt die eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf dieser Produkt oder der Kauf dieser Produkte von einem nicht autorisierten Handler macht diese beschränkte Garantie unwirksam.

These Garantie wird gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantiererklärung von QSC finds Sie im Internet unter www.qscaudio.com.

Sie erreichen uns Telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com.

Einführung

Wir freu den, dass Sie sich fur diesen Deckenlautsprecher entschieden haben. Herzlichen Glückwunsch! Die Modelle AD-CI52T und AD-Cl52ST bieten eine ausgezeichnete akustische Leistung in einem einfach zu installieren und attraktiven Paket.itte lessen Si diee Anleitung sorgfaltig durch und beachten Si alle Empfehlungen. Wenden Si sich an einen lizenzierten Installationsfachmann, wenn Si sich bzgl. bestimmter Montageprobleme nicht sichere sind.

Beide Modelle besitzen einen 5.25"-Niederfrequenz (NF)-Druckkammertreiber sowie einen 1"-Hochfrequenz (HF)-Druckkammertreiber in einem gekapselten Gehäuse. Der AD-CI52ST weist ein flaches Gehäuse mit einem größeren Durchmesser und Anschlüssen auf. Alle Modèle sind mit einem für verteilte 70-V- und 100-V-Systeme ausgelegten Audio-Transformeror sowie mit einem Stufenwahlschalter ausgerüstet, mit dem der Transformer for 8-Ohm-Anwendungen umgangen werden kann.

Lieferumfang

Packungsinhalt des Deckenlautsprechers:

Lautsprachergehause
Schutzgitterbaugruppe
- zwei Trageschienen für die Montage an Hängedecken
C-Ring-Halterung fur Hangedecken und andere deckenverstärkende Installationen
- Schneidschrauben (M4,2 X 1,4 X 10 mm) zur Befestigung der C-Ring-Halterung an den Trageschienen.
- Gitterclip zum Verbinden der Plastikhalteleinen des Gitters
- zwei Klemmenleistenstecker zur Signalverbindung und zur Reihenschaltung

Installationsoptionen

Die deckenmontierten AcousticDesign-Lautsprecher können in Hängedecken wie auch in anderen nicht untergehängten Deckentypen montiert werden. Wir empfehlen zur Gewährleistung der Sicherheit, für eine Installation von hoher Qualität und für eine optimale akustische Leistung die Hinzuziehung eines Installationsfachmanns.

Bei der Anbringung in Hangedecken mssen die Hangedecken-Trageschienen zusammen mit der C-Ring-Halterung verwendet werden. Die Hangedecken-Trageschienen sind fur 24" (600 mm) t-Kanal-Gitterabstande ausgelegt. Die Schieren werden nicht direkt am t-Kanal angebracht; das abgewinkelte "V" befindet sich uber dem t-Kanal und fangt diesen im Falle eines Versagens oder Herausfallens einer Platte auf.

Bei anderen Deckentypen kann die C-Ring-Halterung zum Verständen der Montagefläche benutzt werden. Wenn die Decke stabil genug ist, kann der Laufsprecher ohne jeder zusätzliche Verständung im Lochausschnitt geschichert werden.

Die Audioanschlüsse werden in der Art einer Klemmenleiste mit Steckern hergestellt. Es werden zwei Klemmensätze bereitgestellt: einer für die Signalverbindung und einer für die Passthrough- (oder reihengeschaltete) Verbindung mit anderen Lautsprechem am gleichen Verteilungsstromkreis.

Zwei Sicherheitsmerkmale - eine gehäusesichernde Haltelasche und eine gittersichernde Halteleine - sind im Lieferumfang enthalten. Bei der Gehauselasche handelt es sich um eine Metallöse oben auf dem Gehäuse, mit der der Lautsprecher am Balkenwerk des Gebäudes befestigt werden kann; auf diese Weise ist für den Fall, dass die Deckenstruktur aus irgendem Grund versagt, für eine optimale Sicherheit gesorgt. Die Halteleine des Gitters verhindert, dass das Gitter bei einer eventuellen vibrationsbedingten Ablösung herunterfällt.

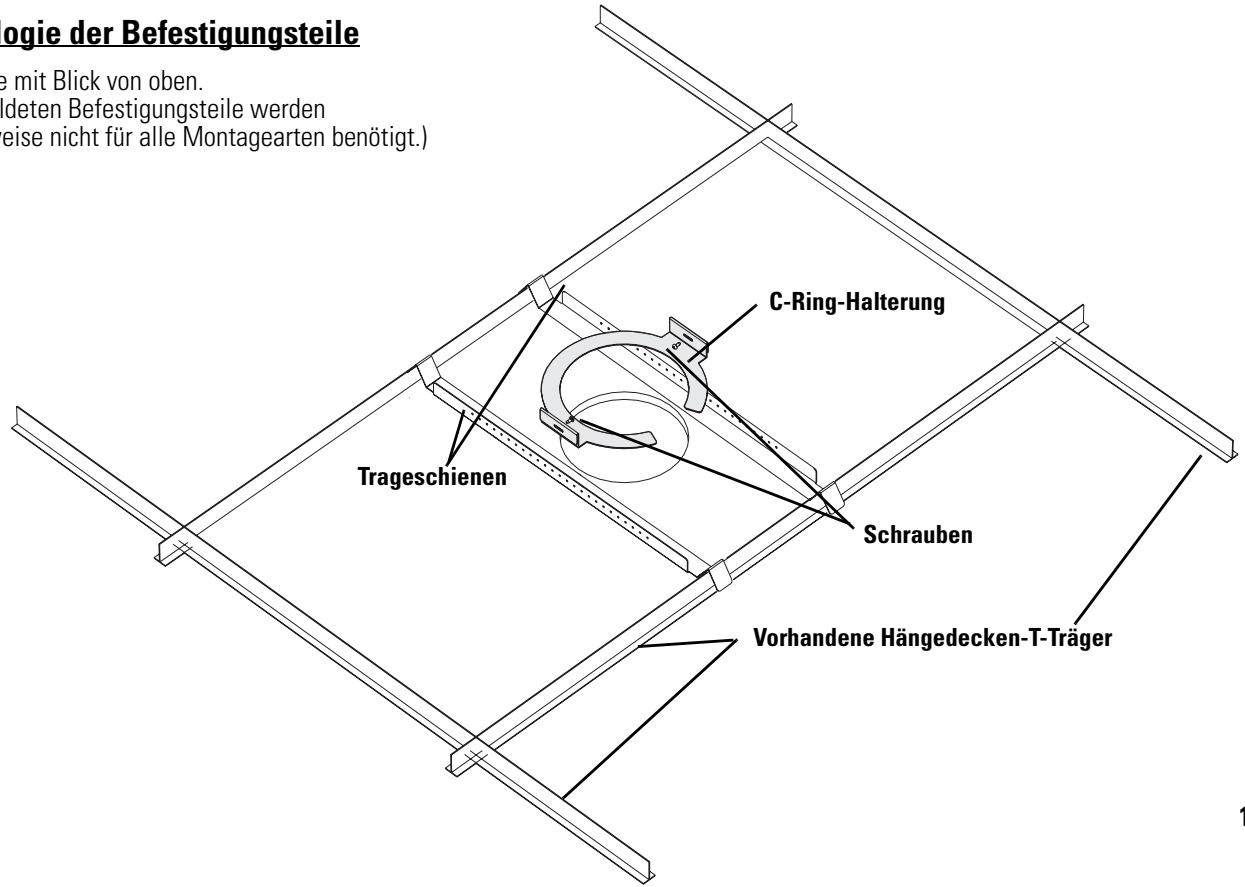

Terminologie der Befestigungsteile

Hängedecke mit Blick von oben.

(Die abgebildeten Befestigungsteile werden

mölicherweise nicht für alle Montagearten besteht.

Gitter-Halteclip

An Gehäuse und Gitter befindet sich eine kleine, aus einer Plastikleine bestehende Schlaufe. An der Gitterschlaufe ist ein Halteclip angebracht. Mithilfe these Halteclips wird das Gitter an der am Gehäuse angebrachten Schlaufe befestigt. Auf diese Weise wird ein Herunterfallen des Gitters bei einer eventuellen Ablösung vom Laufsprecher verhindert.

Verbindungen

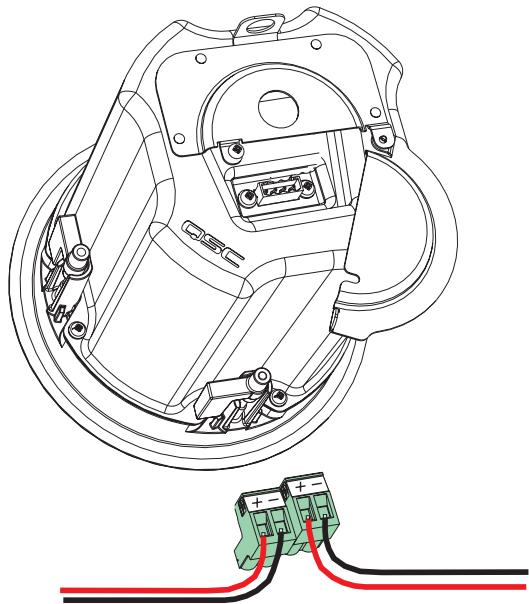

Schließen Sie die Signalrächte unter Beachtung der richtigen Polarität am Klemmenleistenstecker an. Schließen Sie dann den Lautsprecher am verbleibenden Stecker an. Die Anschlüsse sind parallel geschaltet, und der interne Anschluss ist für max. 400 W ausgelegt.

Benutzen Sie die sekundäre Haltelasche!

Lautsprecher konnen potenziell erhebliche Vibrationen verursachen. Sie müssen nicht nur sicherstellen, dass alle Befestigungsteile ordnungsgemäß angebracht und gesichert wurden, sondern den Lautsprecher mithilfe der sekundären Haltelasche am Gehäuse auch an einem geeigneten selbsttragenden Baulement befestigen. Auf diese Weise wird das Risiko, dass der Lautsprecher bei einem Versagen der primären Montagevorrichtung von der Decke herunterfällt, minimiert. Jedes Kabel bzw. jeder Draht, der als sekundäre Trageleine benutzt wird, muss stabil genug sein, um ein Mehrfaches des Gewichts des Lautsprechers zu tragen. Seile, Schnüre, Zwirn oder andere auf Textilien basierende Leinen sind im sekundären Haltesystem vollig ungeeignet, da sie leicht zerschnitten oder verbrannt werden können. Der Befestigungspunkt des sekundären Haltesystems und alle Befestigungsteile an der Gebäudestruktur müssen ebenfalls stark genug sein, um ein Mehrfaches des Gewichts des Lautsprechers zu tragen.

Befestigungsklemen

Die Befestigungsklemmen sind Teil des Montagesystems und leicht zu benutzen. Bringen Sie das Gitter erst an, wenn die Klemmen angezogen und alle Einstellungen vorgenommen wurden.

Vergewistern Sie sich vor dem Einsetzen des Gehäuses in den Montageausschnitt, dass die Klemmen eingeklappt am Gehäuse anliegen (siehe Abb. 1 rechts).

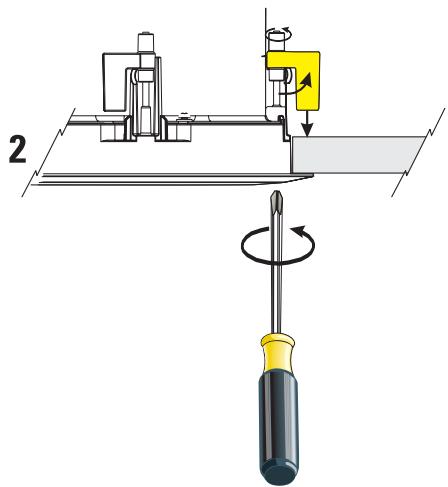

Ziehen Sie die Schraube jeder Klemme nach dem Einsetzen des Gehäuses in den Montageausschnitt mit einem Kreuzschlitzschraubenzieher (Nr. 2) an (siehe Abb. 2, rechts).

Die Klemme wird um 90 gedreht und dann von der Schraube festgezogen (siehe Abb.3,rechts).

Weitere Empfehlungen und wichtige Informationen

• Ausbau des Gitters: Das Gitter kann durch vorsichtigiges Abstemmen entlang seines Außenrands oder durch Einsetzen eines kleinen Metallstifts oder -hakens in die Öffnungen des Gitters und gleichmäßiges Ziehen entlang seines Umfangs entfernt werden.
• Wenn während des Betriebs ein Klappern oder Summen zu vernahmen ist, muss möglicherweise zwischen den Trageschieten und den Deckenfliesen und/oder t-Kanälen schwingungsdämpfendes Material eingesetzt werden.
  Die Trageschienen sind entlang ihrer nutzbaren Länge mit Lochern versehen, durch die die C-Ring-Halterung angebracht werden kann. Auf diese Weise kann der Ausschnitt in vielen verschiedenen Positionen entlang der Länge der Deckenplatte platziert werden.

Montageverfahren

1- Verwenden Sie den inbegriffenen C-Ring als Schablone oder die vorgegebenen Abmessungen, um das Muster des Ausschnits auf die Deckenoberfläche zu übertragen.
2-Schneiden Sie das Montageloch aus. Verwenden Sie dazu ein scharfes Werkzeug, um die Montagefläche nicht zu stark zu belasten und evtl. Sprünge zu verhindern.
3-Ziehen Sie die Drahte durch das Loch.

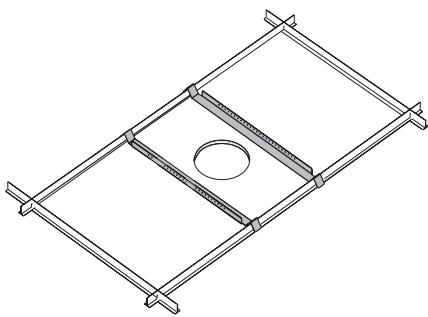

4- Führer Sie die beiden Hängedecken-Trageschienen durch das Loch und platzieren Sie sie gemäß der Abbildung. Achten Sie darauf, dass der flach an der Platte anliegenden Teil der Schiene zum Loch hin zeigt. Bei einer Montage in einer nicht untergehängten Decke sind diese Schienen nicht nötig.
5-Fuhren Sie die C-Ring-Halterung durch das Loch. Schieben Sie den Ausschnitt zuerst in das Loch und drehen Sie dann die Halterung, sodass sie durch das Loch geschoben werden kann. Die Drahte müssen durch den Ring hindurch geführt werden.
6- Positionieren Sie die Trageschienen und befestigen Sie die C-Ring-Halterung mit den mitgelieferten Schrauben an jeder Schiene. Bei einer Montage in einer nicht untergehängten Decke setzen Sie diesen Schritt aus.
7- Lockern Sie die Sicherungsschraube der Verbindungsabdeckplatte und klappen Sie die Abdeckung auf. Setzen Sie einen geeigneten, nichtmetallischen, abgeschirmten Kabelstecker in das Loch auf der Abdeckplatte ein.
8- Stützen Sie das Gehäuse vorübergehend ab, damit die Drähte offen durch das Gehäuse geführt werden können. Sorgen Sie für/genug Durchhang, um die Drähte vorbereiten und abschieden zu können.
9- Für den nachsten Schritt benötigen Sie die im Lieferumfang des Laufsprechers enthaltenen Klemmenleistenstecker. Lösen Sie die Drahtsicherungsschrauben vollig.
10- Isolieren Sie die Drahtenden um ca. 5 mm ab und bringen Sie jeder Draht in seine vorschrifsmäßige Anschlussposition. Ziehen Sie die Drahtsicherungsschrauben wieder fest an.
11- Drehen Sie die Anschlussabdeckplatte in ihre geschlossene Position, ohne die Anschlüsse zu belasten oder die Drähte einzuklemen. Ziehen Sie die Sicherungsschrauben der Abdeckplatte an.
12- Rücken Sie die Verdrahtung am Eintrittspunkt ggf. zurecht undziehen Sie die Klemmenschraube(n) am nichtmetallischen, abgeschirmten Kabelstecker an. Dadurch werden eine übermaßige Spannung und Belastung des Drahts und ein Lockern der Anschlüsse/ Stecker vermieden.
13- Führn Sie ein Sicherheitskabel (sekundäre Haltekabel) von der Befestigungslasche des Gehäuses zu einem geeigneten Tragepunkt und befestigen Sie es. Dieses Kabel und die Haltepunkte müssen stark bzw. stabil genug sein, um im Falle eines Versagens des primären Montagesystems ein Mehrfaches des Gewichts des Laufsprechers aufzufangen.

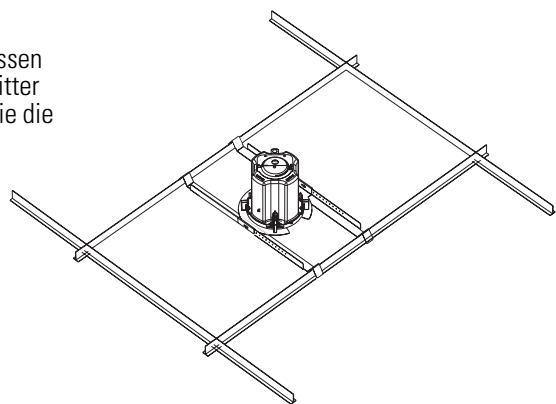

14- Setzen Sie das Gehäuse in den Deckenausschnitt ein und vergewissem Sie sich, dass alle benutzten Haltevorrichtungen in ihrer vorschriftsmäßigen Position bleiben. Ziehen Sie die Montageklemmenschrauben des Laufsprechers an.
15- Versetzen Sie den Stufenwahlschalter in die gewünschte Position. Bei 70-V-Systemen sind alle vier Positionen möglich. Bei 100-V-Systemen darf die höchste Stufeneinstellung nicht benutzt werden. Stellen Sie den Wahlschalter bei 8-Ohm-Systemen auf die 8-Ohm-Position ein.
16- Vor dem Anbringen des Gitters[M]Mnse alle Tests und Einstellungen abgeschlssen sein. Nehmen Sie das Schutzgitter des Lautspechers zur Hand. An Gehaue und Gitter befindet sich eine kline, aus einer Plastikleine bestehende Schlaufe. Befestigen Sie die Halteschlaufe des Gitters mithilfe des Halteclips an der Leine des Gitters an der am Gehaue angebrachten Schlaufe. Schieben Sie das Gitter vorsichtig in seinen Sicherungsschlitz und drucken Sie es kräftig an. Gehen Sie damit langsam und gleichmig vor, um evtI. Schaden zu vermeiden.

Technische Daten, siehe S.6

Abmessungen, siehe S.7
