BEDIENUNGSANLEITUNG SC-323 QSC AUDIO

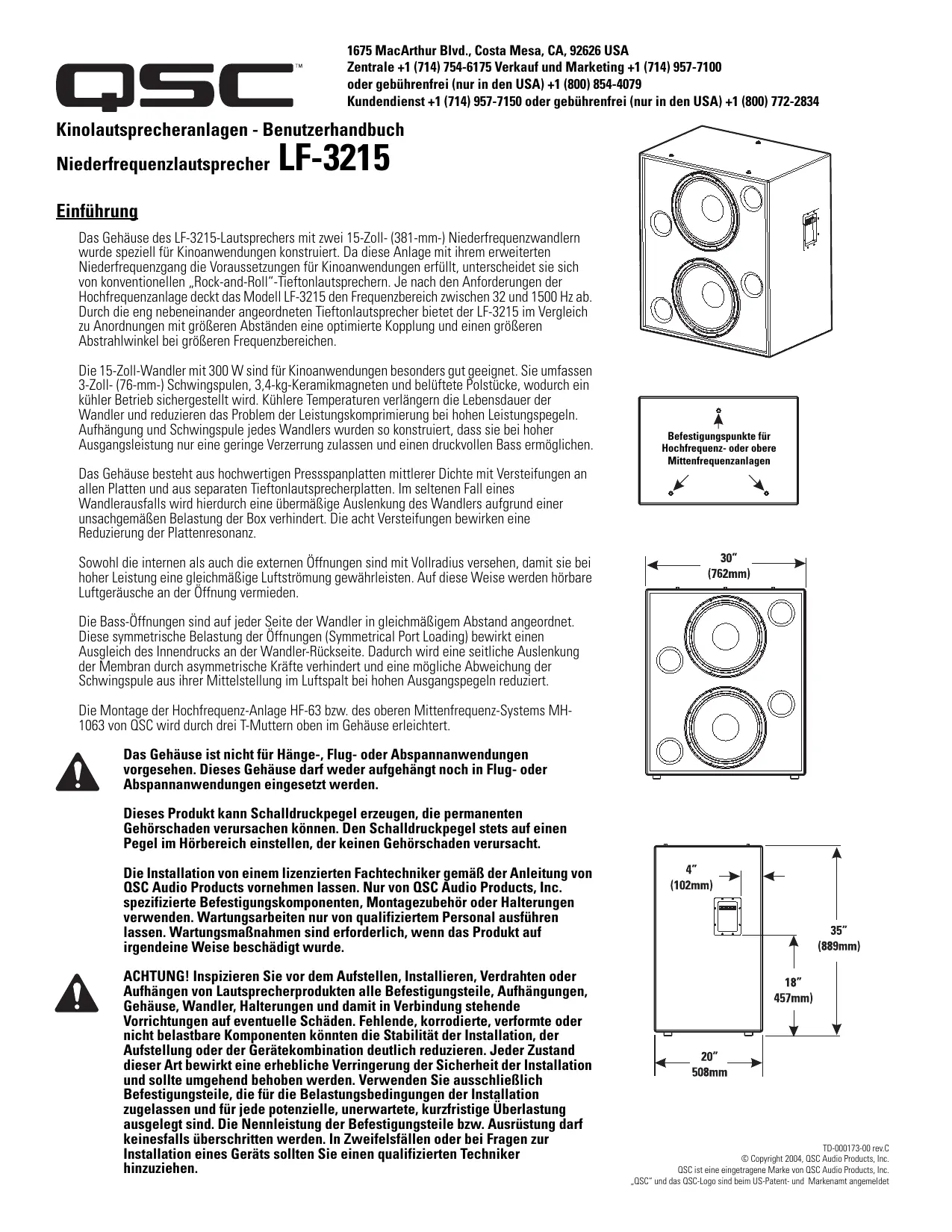

Kinolautsprecheranlagen - Benutzerhandbuch
Niederfrequenzlautsprecher LF-3215
Einführung
Das Gehäuse des LF-3215-Lautspechers mit zwei 15-Zoll-(381-mm-) Niederfrequenzwandlern wurde speziell für Kinoanwendungen konstruiert. Da diese Anlage mit ihrem erweiterten Niederfrequenzgang die Voraussetzungen für Kinoanwendungen erfüllt, unterscheidet sie sich von konventionellen „Rock-and-Roll" -Tieftonlautsprechern. Je nach den Anforderungen der Hochfrequenzanlagedeckt das Modell LF-3215 den Frenuzbereich zwischen 32 und 1500Hz ab. Durch die engebeneinander angeordneten Tieftonlautsprecher bietet der LF-3215 im Vergleich zu Anordnungen mit größeren Abständen eine optimierte Kopplung und einen größeren Abstrahlwinkel bei größeren Frenzbereichen.
Die 15-Zoll-Wandler mit 300 W sind für Kinoanwendungen sondern gut geeignet. Sie umfassen 3-Zoll- (76-mm-) Schwingspulen, 3,4-kg-Keramikmagneten und beluftete Polstücke, wodurch ein kühler Betrieb sichergestellt wird. Kühlere Temperaturen verlangern die Lebensdauer der Wandler und reduzieren das Problem der Leistungskomprimierung bei hohen Leistungspegeln. Aufhängung und Schwingspule jedem Wandlers wurden so konstruiert, dass sie bei hoher Ausgangsleistung nur eine geringe Verzerrung zulassen und einen druckvollen Bass ermöglich.
Das Gehäuse besteht aus hochwertigen Pressspanplatten mittlerer Dichte mit Versteifungen an allen Platten und aus separaten Tieftonlautsprecherplatten. Im seltenen Fall eines Wandlerausfalls wird hierdurch eine übermäßige Auslenkung des Wandlers aufgrund einer unsachgemäßen Belastung der Box verhindert. Die acht Versteifungen bewirken eine Reduzierung der Plattenresonanz.
Sowohl die internen als auch die externen Öffnungen sind mit Vollradius versehen, damit sie bei hoher Leistung eine gleichmäßige Luftströmung gewährleisten. Auf diese Weise werden hörbare Luftgeräutsche an der Öffnung vermieden.
Die Bass-Öffnungen sind auf jeder Seite der Wandler in gleichmäßigem Abstand angeordnet. Diese symmetrische Belastung der Öffnungen (Symmetrical Port Loading) bewirkt einen Ausgleich des Innendrucks an der Wandler-Rückseite. Dadurch wird eineSECTIONliche Auslenkung der Membran durch asymmetrische Kräfte verhindert und eine mögliche Abweichung der Schwingspule aus ihrer Mittelstellung im Luftspalt bei hohen Ausgangspiegel reduziert.
Die Montage der Hochfrequenz-Anlage HF-63 bzw. des oberen Mittenfrequenz-Systems MH1063 von QSC wird durch drei T-Matternn oben im Gehäuse erleichtert.
Das Gehäuse ist nicht für Hänge-, Flug- oder Abspannanwendungen vorgesehen. Dieses Gehäuse darf weder aufgehängt noch in Flug- oder Abspannanwendungen eingesetzt werden.
Dieses Produkt kann Schalldruckpegel erzeugen, die permanenten Gehörschaden verursachen können. Den Schalldruckpegel stets auf einen Pegel im Hörbereich einstellen, der keinem Gehörschaden verursacht.
Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung von QSC Audio Products vornehmen{lassen. Nur von QSC Audio Products, Inc. spezifizierte Befestigungskomponenten, Montagezubehör oder Halterungen verwenden. Wartungsarbeiten nur von qualifiziertem Personal ausführten{lassen. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgendene Weise beschädigt wurde.
ACHTUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahen oder Aufhängen von Laatsprecherprodukten alle Befestigungsteile, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten konnten die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschlieblich Befestigungsteile, die für die Belastungsbedingungen der Installation zugelassen und für jeder potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstungarf keinesfalls übersritten werden. In Zweifelsfallen oder bei Fragen zur Installation eines Geräts sollen den Sie einen qualifizierten Techniker hinzuziehen.
Normaler Anschluss
Das Modell LF-3215 wird über Barrier-Strip-Schraubklemmen angeschlossen. Die Klemmen konnen Laatsprecher-Litzendraht bis zu einer Stärke von 10 AWG (5,3mm^2) aufnehmen. Stets den großtmöglichen Leiterquerschnitt und die kürzeste Leiterlänge für die jeweilige Anwendung verwenden. Die Polaritäsmarkierungen beachten und zur Erzielung optimaler Leistung auf eine gleich bleibende Polarität in der gesamtten Anlage achten.
Beispiel eines normalen Anschlusses:

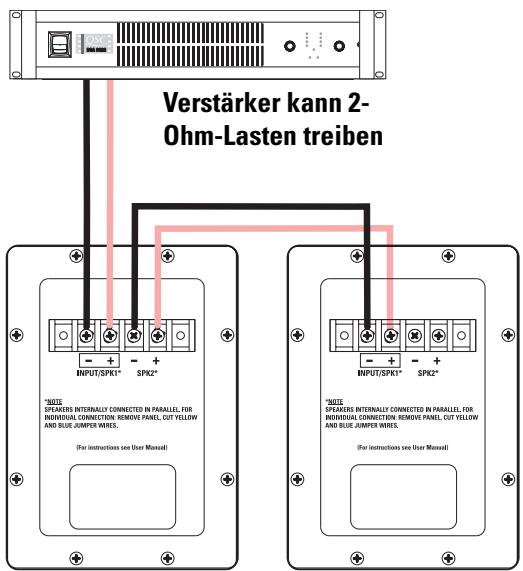

Paralleler Anschluss des zweiten LF-3215
Ein weiterer LF-3215 kann über die mit der Bezeichnung SPK2 gekennzeichnete Klemme parallel angeschlossen werden. Die Drähte wie in der rechten Abbildung dargestellt anschließen. Hinweis: Wenn die interne Verdrahtung des LF-3215 auf irgende Weise modifiziert wurde, ist dieser Anschluss möglicherweise nicht Funktionsfähig. In thisem Fall muss die Klemmenbuchse halten und geprüft werden, ob der werkseitig installierte gelbe und blaue Überbrückungsdraht vorhanden sind. Nach Bedarf Abhilfe schaffen oder den Lautspecher reparieren setzen.
Beispiel eines parallelen
Anschlusses:
Anschluss einzelner Wandler (Modifizierung erforderlich)
Die Wandler sind im Gehäuse parallel verdrahtet. Wenn die Wandler separates angeschlossen werden müssen, die Klemmenbuchse entfernen und den zwischen den Klemmen SPK1 und SPK2 angeschlossenen gelben und blauen Überbrückensdraht entfernen. Die Klemmenbuchse wieder anbringen und die Modifikation auf dem Gehäuse notieren.
Einzelner Wandler, Anschlussbeispel:
VORSICHT! Setzt den Ausbau der Klemmenbuchse und das Entfernen des gelben und blauen Überbrückungsdrahts voraus, die die Klemmen SPK1 und SPK2 verbinden.
LF-3215 - Technische Daten (konnen jederzeit ohne vorherige Mitteilung geändert werden)
| Frequenzbereich: | 32 Hz - 1500 Hz (-6 dB) Nutzbereich 28 - 3300 Hz (-10 dB) |
| Nominelle Abstrahlung: | 100° horizontal x 55° vertical bei 600 Hz |
| Maximaler Ausgang: | 132,5 dB berechneter Spitzen-SPL, 1 m, Halbraum bei effektiver Nennleistung mit Rosa-Rauschen-Eingang-Crestfaktor von 6 dB, 25 - 250 Hz; 126,5 dBA berechneter kontinuierlicher Maximal-SPL, 1 m Schallquellen, die permanenten Gehörschaden verursachen können, werden in der Regel mithilfe der dBA-Skala identifiziert. |
| Impedanz: | 4 Ohm (nominell) 4,1 Ohm min., 180 Hz 55 Ohm max., 21 Hz |
| Maximale Engangsleistung: | 600 W eff. (8 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 40 - 400 Hz) 750 W eff. (2 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 40 - 400 Hz) Empfohlene Veränderleistung: max. 1.200 W eff. über 4 Ohm (je LF-3215) |
| Empfindlichkeit: | 98,5 dB Halbraum, 97,5 dB Vollraum, 35 - 1000 Hz, 1 W, 1 m |
| Empfohlene Verarbeitung: | Untertonfrequenzfilter unter 30 Hz, >18 dB je Oktave, empfohlene maximale Crossover-Frequency: 1000 Hz QSC DSP-Konfigurationen können im Internet unter www.qscaudio.com eingesehen werden. Parameter für alternative Verarbeitungshardware sind auf Anfrage erhältlich. |
| Anschlüsse: | Barrier-Strip-Schaubklemmen für Litzendraht-Querschnitt bis zu 10 AWG (5,2 mm²). 4 Klemmen: 2 Eingangsklemmen (INPUT) und 2 parallele Ausgangsklemmen (PARALLEL OUT). Wandler sind intern parallel verdahrtet. Für separate Wandleranschlüsse müssen der blaue und der gelbe Überbrückungsdraht an der Innenseite der Klemmenbuchse halten werden. Das Gehäuse entsprechend markieren. |
| Wandler: | Zwei 15-Zoll-(381-mm-) Hochleistungs-Niederfrequenzwandler mit belufteten 3-Zoll-(100-mm-) Kupfer-Schwingspulen auf Kapton® Schablonen. Für hohe Auslenkung/geringe Verzerrung, äußert hohe Belastbarkeit und geringe Wärmekomprimierung und Port Compression. |
| Gehäuse: | Quasi-B4-Ausrichtung, Vollradius-Öffnungen, geringe Luftgeräische durch symmetrische Öffnungsanordnung, auf 36 Hz abgestimmmt, aus Pressspanplatten mittlerer Dichte gefertigt und stabil verstretb. Vandalismussichere Tieftonlautsprecher-Montagebolzen. |

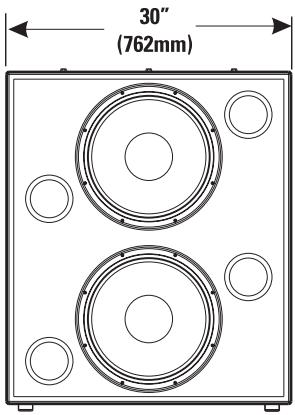

| Größe: | 762 mm breit x 889 mm hoch x 508 mm tief |
| Gewicht: | Versandgewicht 88 kg, Nettogewicht 78 kg |
SPL und Impedanz im Verh. zur Freqenz
Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an ihren Handler oder Distributor)
Haftungsausschluss
QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlösigkeit oder eine unsachgemäß Installation und/oder Verwendung desses Lautsprecherprodukts verursacht werden.
Beschränkte Dreijahresgarantie durch QSC Audio Products
QSC Audio Products, Inc. ("QSC") gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur Funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen auftritt - vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschickt wird. Diese Garantie setzt voraus, dass die Prüfung des zurückgeschickt Produkts in unserem Ermessen einen Herstellungsfdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäßen oder fahrlässigen Behandlung, Unfällen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumcode entfernt oder unkennlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ohnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.
Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.
Falls these Produkt zum Export und Verkauf außerhalb der Vereinigten Staaten oder deren Hoheitsgebieten hergestellt wurde, besitzt diese eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf diesen Produkt oder der Kauf dieser Produkte von einem nicht autorisierten Handler macht diese beschränkte Garantie unwirksam. Diese Garantie wird gelegentlichactualisiert. Die jeweils aktuellste Version der Garantiererklärung von QSC finden Sie im Internet unter www.qscaudio.com. Sieerreichen uns Telefonisch unter +1 800-854-4079 (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com.
Kontaktaufnahme mit QSC Audio Products
Postanschrift: QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telefonnummern:
Zentrale: +1 (714) 754-6175
Verkauf und Marketing +1 (714) 957-7100 oder gebührenfrei (nur in den USA) +1 (800) 854-4079
Kundendienst +1 (714) 957-7150 oder gebührenfrei (nur in den USA) +1 (800) 772-2834
Fax-Nummern:
Verkauf und Marketing (Fax) +1 (714) 754-6174
Kundendienst (Fax) +1 (714) 754-6173
Internet:www.qscaudio.com E-Mail:info@qscaudio.com service@qscaudio.com
