BEDIENUNGSANLEITUNG PLX 3102 QSC AUDIO

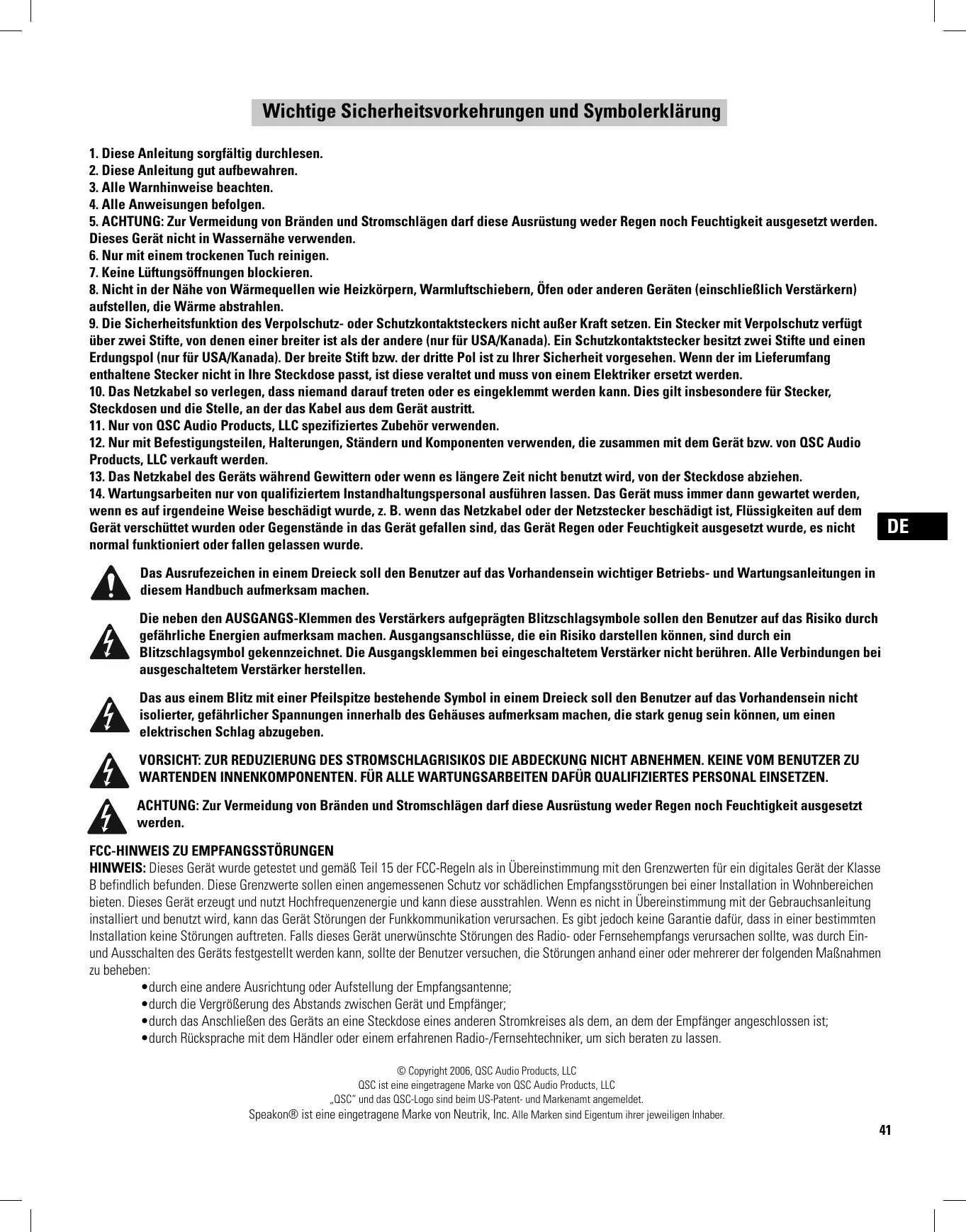

Wichtige Sicherheitsvorkehrungen und Symbolerklarung

1. These Anleitung sorgfältig durchlesen.
2. These Anleitung gut aufbewahren.
3. Alle Warnhinweise beachten.
4. Alle Anweisungen befolgen.
5. ACHTUNG: Zur Vermeidung von Bränden und Stromschlagen darf diese Ausrüstung weder Regen noch Feuchtigkeit ausgesetzt werden.
   Dieses Gerät nicht in Wassernähe verwenden.
6. Nur mit einem trockenen Tuch reinigen.
7. Keine Lüftungsöffnungen blockieren.
8. Nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmluftschiebern, Öfen oder anderen Geräten (einschließlich Verständern) aufstellen, die Wärme abstrahlen.
9. Die Sicherheitsfunktion des Verpolschutz- oder Schutzkontaktsteckers nicht außer Kraft setzen. Ein Stecker mit Verpolschutz verfügt über zwei Stifte, von denen einer breiter ist als der andere (nur für USA/Kanada). Ein Schutzkontaktstecker besitzt zwei Stifte und einen Erdungspol (nur für USA/Kanada). Der breite Stift bzw. der dritte Pol ist zu ihrer Sicherheit vorgesehen. Wenn der im Lieferumfang enthaltene Stecker nicht in ihre Steckdose passst, ist diese veraltet und muss von einem Elektriker ersetzt werden.
10. Das Netzkabel so verlegen, dass niemand darauf auf treten oder es eingeklemmt werden kann. Dies gilt insbesondere für Stecker, Steckdosen und die Stelle, an der das Kabel aus dem Gerät austritt.
11. Nur von QSC Audio Products, LLC spezifiziertes Zubehör verwenden.
12. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden.
13. Das Netzkabel des Geräts während Gewittern oder wenn es länger Zeit nicht benutzt wird, von der Steckdose abziehen.
14. Wartungsarbeiten nur von qualifizierten Instandhaltungspersonal ausführten halten. Das Gerät muss immer dann gewartet werden, wenn es auf irgende Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, Flüssigkeiten auf dem Gerät verschüttet wurden oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht normal Funktioniert oder fallen gelassen wurde.

Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanleitungen in thisem Handbuch aufmerksam machen.

Die neben den AUSGANGS-Klemmen des Verstärkers aufgeprüften Blitzschlagsymbol sollen den Benutzer auf das Risiko durch gefährliche Energien aufmerksam machen. Ausgangsanschlüsse, die ein Risiko darstellen können, sind durch ein Blitzschagsymbol gekennzeichnet. Die Ausgangsklemmen bei eingeschalteten Verstärker nicht berühren. Alle Verbindungen bei ausgescheltem Verstärker herstellen.

Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandsein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein konnen, um einen elektrischen Schlag abzugeben.

VORSICH: ZUR REDUZIERUNG DES STROMSCHLAGRISIKOS DIE ABDECKUNG NICT ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDEN INNENKOMPONENTEN. FÜR ALLE WARTUNGSARBEITEN DAFÜR QUALIFIZIERTES PERSONAL EINSETZEN.

ACHTUNG: Zur Vermeidung von Bränden und Stromschlagen darf diese Ausrüstung weder Regen noch Feuchtigkeit ausgesetzt werden.

FCC-HINWEIS ZU EMPFANGSSTÖRUNGEN

HINWEIS: Dieses Gerät wurde getestet und gemäß Teil 15 der FCC-Regeln als in Übereinstimmung mit den Grenzwerten für ein digitales Gerät der Klasse B befindlich befinden. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Empfangsstörungen bei einer Installation in Wohnbereichen bieten. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht in Übereinstimmung mit der Gebrauchsanleitung installiert und benutzt wird, kann das Gerät Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Falls these Gerät unerwänschte Störungen des Radio- oder Fernsehempfangs verursachen sollte, was durch Einund Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen anhand einer oder mehrerer der folgenden Maßnahmen zu beheben:

• durch eine andere Ausrichtung oder Aufstellung der Empfangsantenne;
• durch die Vergütung des Abstands zwischen Gerät und Empfänger;
• durch das Anschließlich des Geräts an eine Steckdose eines anderen Stromkreises als dem, an dem der Empfänger angeschlossen ist;
• durch Rücksprache mit dem Handler oder einem erfahrenen Radio-/Fernsehtechniker, um sich beraten zu halten.

QSC ist eine eingetragene Marke von QSC Audio Products, LLC

"QSC" und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet.

Speakon® ist eine eingetragene Marke von Neutrik, Inc. Alle Marken sind Eigentum ihrer jeweiligen Inhaber.

Einführung

Wir freiuen uns, dass Sie sich für diesen Hochleistungsverträger von QSC entschieden haben.itte lessen Sie die folgende Anleitung, um optimale Ergebnisse beim Gebrauch these Products zu erzielen. Dieses Handbuch behandelt alle Modelle der PLX-Serie. In den Abbildungen steht das Modell PLX 1804 fur die Modelle PLX 1104 und 1804 und das Modell PLX 3602 fur die Modelle PLX 1802, PLX 2502, PLX 3102 und PLX 3602.

Die Modelle PLX 1104 und PLX 1804 weisen folgende Funktionen auf:

• Mindestimpedanz von 4 Ohm
• Speakon-Lautsprecheranschluss
• Kompaktes und leichtes QSC PowerLight-Hochleistungs-Schaltnetzeil
• Umfassender Verstärkerschutz
• Symmetrische XLR- und 6-mm-TRS-Eingangsanschlüsse
  Eingelassene Verständungsregler mit 21 Arretierungen
• Aktive Einsatzstrombegrenzung macht Sequenzschaltungenunnötig.
  -LED-Anzeigen fur Ein/Aus, Vorhandensein eines Eingangssignals, -10 dB und Clipping/Schutz
  Bauweise mit hinteren Chassislaschen und Frontplatte schützt Regler und Anschlüsse

Darüber hinaus weisen die Modelle PLX 1802, PLX 2502, PLX 3102 und PLX 3602 folgende Funktionen auf:

• Mindestimpedanz von 2 Ohm
  -Überbrückbarer Ausgang
  Lautsprecher-Klemmenbolzenanschlussse
  -Clip-Limiter
  -33-Hz-Niederfrequenzfilter
• Low-cut/Vollbereichs-/High-cut-Wahlschalter
  Eingangswahlschalter Stereo/Überbrückungsmodus/Paralleleingang
• Frontplatten-LED-Anzeigen für Parallel- und Überbrückungsmodus

Auspacken

Der werkseitig verpackte Karton enthalt die folgenden Componenten:

-Verträker PLX
Benutzerhandbuch
Gummihaftfüsse (für Anwendungen, die keinen Rack-Einbau vorgehen)
Abnehmbares Netzkabel des Typs IEC

Verwenden Sie zum Verschicken des Verständerkers den gleichen Karton.

Frontplatte

1-Betriebsschalter
2- Entlüftungsschlitze

3-LED-Anzeigen
4-Verstärkungsregler

Rückplatte PLX 1802, PLX 2502, PLX 3102, PLX 3602

1-Eingangskonfigurationsschalter
2-6-mm-(TRS-)Eingangsanschlüsse
3-XLR-Buchseneingangsanschlussse
4-Niederfrequenzfilterschalter
5-Speakon-Ausgangsanschlussse
6-Klemmenbolzen-Ausgangsanschlüsse

7-Beluftungsschlitze
8-Clip-Limiter-Schalter
9-Seriennummerschild
10-Netzstromeingang,IEC-Typ
11-Trennschalter, zurücksetzbar

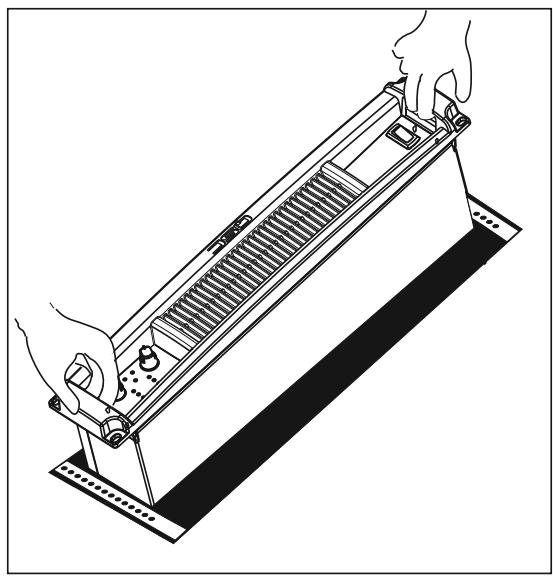

Rack-Einbau

Verwenden Sie zur Befestigung des Verständerkers an den Geräte-Rack-Schienen vier Schrauben und Unterlegscheiben. Für den Gebrauch des Verständerkers ohne Rack befestigen Sie die selbsttaftenden Gummifüsse an seiner Unterseite.

Bei tragbaren, mobilen oder anderen Anwendungen, bei den die Rackbaugruppe bewegt werden kann, empfehlen wir dringend, die Rückseite des Verständers abzustuten. Ein Rackeinbau-Montagewinkel-Kit zur Befestigung an der Rückseite ist beim technischen Kundendienst von QSC erhältlich.

Die Gussfrontplatte umfasst Griffstellen an jedem Ende, was das HebEN und das Einsetzen in das Rack erleichtert.

Die Frontplatte umfasst Griffvorrichtungen an jeder Ende.

Kuhlung

Die vom Rack hinterin in den Verstärker ein- und vorne wieder herausströmende Luft sorgt für die nötige Rack-Kühlung. Das Geblase lauft bei intensiver Belastung des Verstärkers automatisch Schneller.

Die vorderen und hinteren Beluftungsschlitze nicht blockieren!

Netzverbindung herstellen

Schließen Sie den Netzstrom an der IEC-Buchse auf der Rückseite des Verstärkers an. HINWEIS: Schalten Sie vor dem Anschließen des Netzstroms den Betriebsschalter aus. Schließen Sie den Netzstecker an einer geeigneten Netzsteckdose an.

Die richtige Netzspannung ist auf dem Seriennummernaufkleber auf der Rückplatte angegeben. Wenn eine falsche Netzspannung angelegt wird, kann der Verträker beschädigt und das Stromschlagrisiko erhöht werden.

Der IEC-Netzanschluss kann mit dem hinteren Chassiswinkel befestigt werden. Nach Einfugen des IECBlocks in die Buchse befestigen Sie das Kabel mit einem Kabelbinder oder ähnlichem Hilfsmittel am Chassiswinkel.

Netzstromaufnahme

Die Tabelle rechts enthalt eine typische Stromaufnahme für jedem Modell als Funktion des Last- und Ausgangsleistungspegels. Maßeinheit: eff. Ampere

HINWEIS! Die angegebene Stromaufnahme bezieht sich auf ein 120-VAC-Netz. Für 230-V-Modelle müssen diese Werte mit 0,5 multipliziert werden.

• 1/8 Leistung (Rosa-Rauschen) entspricht einem typischen Programm mit gelegentlichen Clipping. Verwenden Sie diese Nennleistung für die meisten Anwendungen.
• 1/3 Leistung (Rosa-Rauschen) entspricht einem intensiven Programm mit starkem Clipping.
• Volle Leistung (Sinus) entspricht kontinuierlichen Sinuswellen, die mit 1% -Clipping angesteuert werden.
• Modelle PLX 1802, PLX 2502, PLX 3102 und PLX 3602: Wärmeoder Überstromreduzierung begrenzt die Dauer der vollen Nennleistung beim 2-Ohm-Betrieb. Langfristige, aktive Begrenzung auf 30 A bei 120 V.
• Modelle PLX 1104 und PLX 1804: Langfristig ist Trennschalter auf 15 A bei 120 V begrenzt.

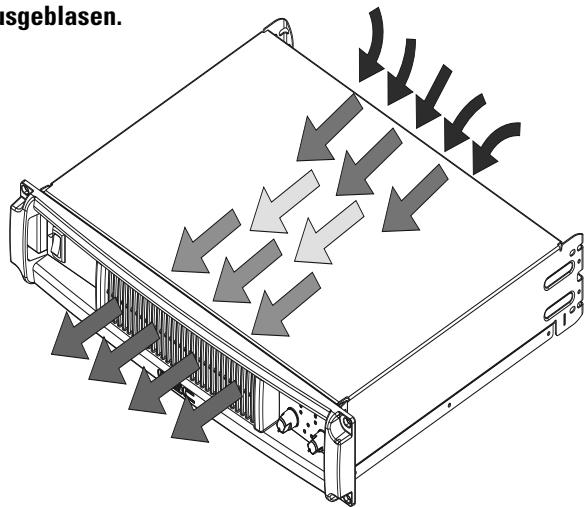

Luftströmung in QSC-Verstärkern: Das Geblase saugt kalte Luft in die Rückseite des Verstärkers hinein. Auf der Verstärkervorderseite wird warme Luft ausgeblasen.

Richten Sie den IEC-Anschluss mit den Anschlussstiften der Buchse aus und drücken Sie den Anschluss fest in die IEC-Buchse, bis er satt aufliegt.

Model	Load	Idle	1/8 Power (pink noise)	1/3 Power (pink noise)	Full Power (sine)
PLX 1104	8 Ohms (x2)	0.9	5.0	8.0	12.6
	4 Ohms (x2)	0.9	8.0	12.4	21.0
PLX 1804	8 Ohms (x2)	0.9	5.7	10.4	20.0
	4 Ohms (x2)	0.9	9.4	16.5	32.0
PLX 1802	8 Ohms (x2)	0.9	5.0	7.7	12.6
	4 Ohms (x2)	0.9	8.7	12.3	21.3
	2 Ohms (x2)	0.9	13.0	19.7	33.2
PLX 2502	8 Ohms (x2)	0.9	5.0	8.2	15.5
	4 Ohms (x2)	0.9	7.5	12.6	25.0
	2 Ohms (x2)	0.9	11.2	19.0	37.0
PLX 3102	8 Ohms (x2)	0.9	6.0	10.7	21.0
	4 Ohms (x2)	0.9	9.5	16.5	33.0
	2 Ohms (x2)	0.9	14.0	27.0	55.0
PLX 3602	8 Ohms (x2)	0.9	7.7	13.0	25.0
	4 Ohms (x2)	0.9	11.5	19.5	40.0
	2 Ohms (x2)	0.9	18.0	31.0	63.0

Eingangskonfigurationsschalter (nur Modelle PLX 1802/2502/3102/3602)

Wahlen Sie die Eingangskonfiguration, indem Sie den Schalter auf die jeweilige Position für die gewünschte Eingangskonfiguration schieren.

• Überbrücken- obere Position
• Stereo-mittlere Position
• Parallel- untere Position

Stereomodus: Jeder Kanal bleibt unabhängig und kann jeweils für ein andes Signal verwendet werden.

Parallelmodus: Bei dieser Einstellung sind beiden Eingänge miteinander verbunden. Ein Eingangssignal speist bereits Kanäle. Keine entsprechenden Quellen an die einzelnen Eingänge anschließen. Die Verständungsregler und der Laufsprecheranschluss jeder Kanals bleiben voneinander unabhängig. Im Parallelmodus sind die Eingänge von Canal 1 und Canal 2 intern parallel verbunden. Verwenden Sie für den Betrieb im Parallelmodus nur einen Eingang. Der andere Eingangsanschluss kann zur Reihenschaltung des Signals mit anderen Verständern verwendet werden.

Überbrückungsmodus: Bei dieser Einstellung sind beiden Kanäe zu einem einzigen Kanal mit der doppelten Ausgangsspannung kombiniert. Verwenden Sie den Eingang und Verständungsregler von Kanal 1. Im Überbrückungsmodus sind die Eingänge von Kanal 1 und Kanal 2 intern parallel verbunden. Verwenden Sie für den Betrieb im Überbrückungsmodus nur einen Eingang. Der andere Eingangsanschluss kann zur Reihenschaltung des Signals mit anderen Verständern verwendet werden. Verwenden Sie für den Betrieb im Parallel- oder Überbrückungsmodus nur einen Eingang.

Verwenden Sie für den Betrieb im Parallel- oder Überbrückungsmodus nur einen Eingang.

Clip-Limiter (nur Modelle PLX 1802/2502/3102/3602)

Der Veränder leist einen Clip-Limiter mit Ein/Aus-Schalter auf. Der Begrenzer spricht nur auf ein tatsächlichen Clipping an und kompensiert Last- und Spannungsschwankungen automatisch. Clip-Limiting wird generell empfohlen, insbesondere zum Schutz von Hochfrequenz-Druckkammertreibern.

• Zum Aktivieren der Clip-Limiting-Funktion den Schalter nach OBEN (EIN-Stellung) schiben.
• Um den Clip-Limiter zu deaktivieren, den Schalter nach UNTEN (AUS-Stellung) schieben.

Niederfrequenzfilter (nur Modelle PLX 1802/2502/3102/3602)

Jeder Kanal weist eine unabhängige Filterauswahl von Vollbereich (nur Infraschallfilter), 33 Hz Low-cut, 100 Hz Low-cut oder 100 Hz High-cut auf. Dies ermöglich eine Anpassung der Veränderleistung an die der Lautsprecher, was eine optimale Systemleistung bietet. Durch korrektes Filtern wird die Klangverzerrung reduziert und eine Überlastung des Veränderkers verhindert.

Schalter TOP / FULL / SUB: Wahlen Sie den Laufsprechertype, der von jedem Kanal angesteuert wird.

• Stellen Sie den Schalter in die linke Stellung, um „Top“-Boxen anzusteuern (wendet 100 Hz Low-cut an).
• Für Vollbereichsglutsprecher stellen Sie den Schalter auf die mittlere Position.
• Stellen Sie den Schalter auf die Position ganz rechts, um Subwoofer anzusteuern.

33 Hz (Low-cut) / FULL-Schalter: Wenn der Lautsprecher keine erweiterte Niederfrequenz-

Fähigkeit aufweist, empfehlen wir die 33-Hz-Filtereinstellung. Der Filter sollte nur zum Ansteuern von Subwoofern auf FULL (ausgeschaltet) eingestellt werden. Prüfen Sie die Lautsprecherspezifikationen und verwenden Sie den 33-Hz-Filter, wenn die Niederfrequenz-Fähigkeit des Lautsprechers nicht unter 33 Hz reicht.

• Stellen Sie den Schalter auf FULL, wenn Laufsprecher angesteuert werden, die Niederfrequenz-Fähigkeit unter 33 Hz aufweisen, sowie in Studio-Überwachungsanwendungen.
• Stellen Sie den Schalter für Laufsprecher, die nicht für Frenzen unter 33 Hz ausgelegt sind, auf 33 Hz.

Eingangskonfigurations-Wahlschalter

Clip-Limiter-EIN/AUS-Schalter

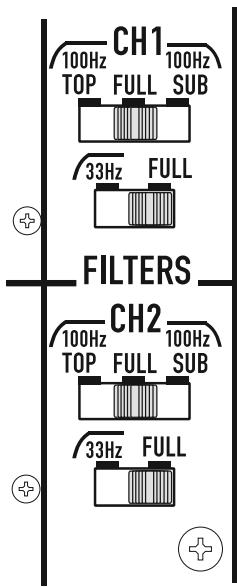

Niederfrequenzfilter-Wahlschalter für jeder Kanal

Niederfrequenzfilter-Auswahltabelle

Jeder Kanal weist einen symmetrischen XLR-Eingang (Buchse) und einen 6-mm-TRS-Eingang auf. Die XLR- und TRS-Anschlüsse für jeder Kanal sind parallel geschaltet und können nur für eine Reihenschaltung eines Eingangssignals zu weiteren Verständern verwendet werden.

Die Eingangsimpedanz beträgt 20 kOhm (symmetrisch) bzw. 10 kOhm (asymmetrisch). Die XLR- und TRS-Eingänge werden mit Standardkabeln angeschlossen und können schnell gewechselt werden. Die Stiftbelegung Goes aus einer Markierung auf der Rückplatte hervor. Schreiben Sie nicht mehr als ein Eingangssignal an einen Kanal an.

Wegen der damit verbundenen Reduzierung des Netzbrummens und von Interferenzen werden besonders bei langen Kabelstrecken symmetrische Verbindungen empfehlen. Asymmetrische Verbindungen können sich für kurze Kabel eignen. Die Quellimpedanz des Signals sollte unter 600 Ohm liegen.

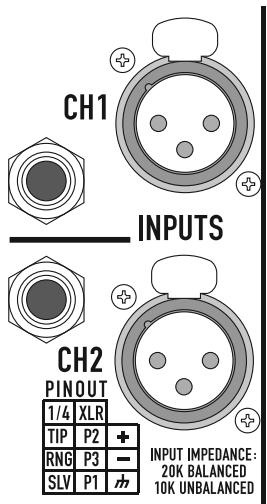

Eingangsstiftbelegung

Symmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden.

Asymmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden. Wenn Sie einen XLR-Anschluss verwenden, müssen Stift 3 und Stift 1 wie gezeigt mit einer Steckbrücke verbunden werden. Wenn Sie einen TRS-Anschluss verwenden, müssen Ring und Bund mit einer Steckbrücke verbunden werden. Wird ein TS-Anschluss verwendet, besteht der Bund beim Einstecken in die Eingangsbuchse die Steckbrücke dar.

Eingangsanschlüsse und Stiftbelegungsdiagramm (PLX1802 abgebildet)

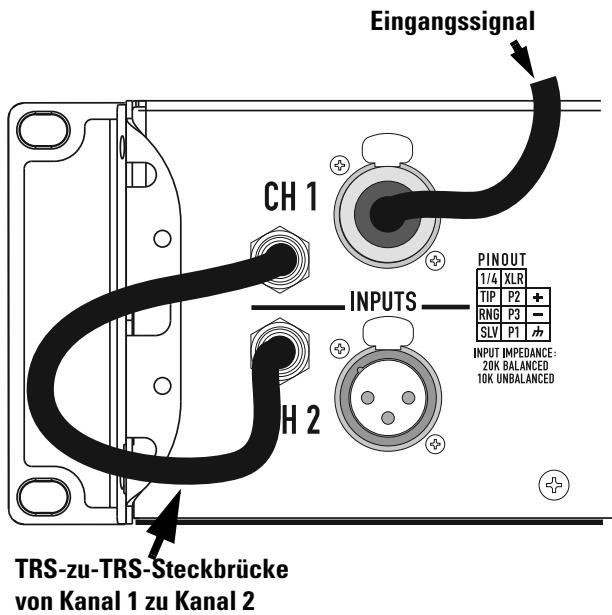

Die Modelle PLX 1104 und PLX 1804 können das Eingangssignal parallel zu beiden Kanälen schalten, indem eine Steckbrücke von einem Canal zum nachsten verwendet wird:

Schlieben Sie das Eingangssignal an einen der Eingangsanschlüsse von Kanal 1 an.
Schlieben Sie eine Steckbrücke vom nicht verwendeten Anschluss von Kanal 1 an einen der Eingangsanschlüsse von Kanal 2 an.

Ausgänge

Die Modelle PLX 1104 und PLX 1804 sind mit Speakon-

Ausgangsanschlüssen für jeder Kanal ausgerüstet. Die Modelle PLX 1802, PLX 2502, PLX 3102 und PLX 3602 sind mit Speakon- und Klemmenbolzen-Ausgangsanschlüssen ausgestattet.

Die Verdrahtung ist auf der Gehäuserückseite darestellt. Beachten Sie die Markierungen/genau und sorgen Sie für eine gleich bleibende Polarität, um eine optimale Systemleistung zu erzielen.

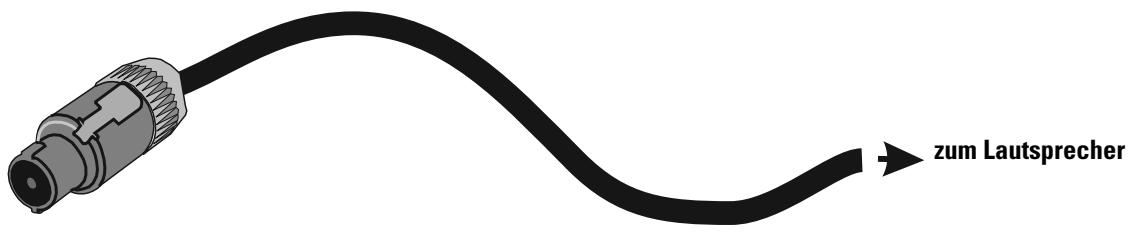

Bei Speakon-Kabeln muss die Lautspricher-Verdraughtung wie auf dem Chassis dargestellt erfolgen. Speakon von Kanal 1 sorgt für 4-Leiter-Anschluss (Kanal 1 + Kanal 2); Speakon von Kanal 2 bietet 2-Leiter-Anschluss (nur Kanal 2). Anhang A enthalt eine Speakon-Anschlussreferenz.

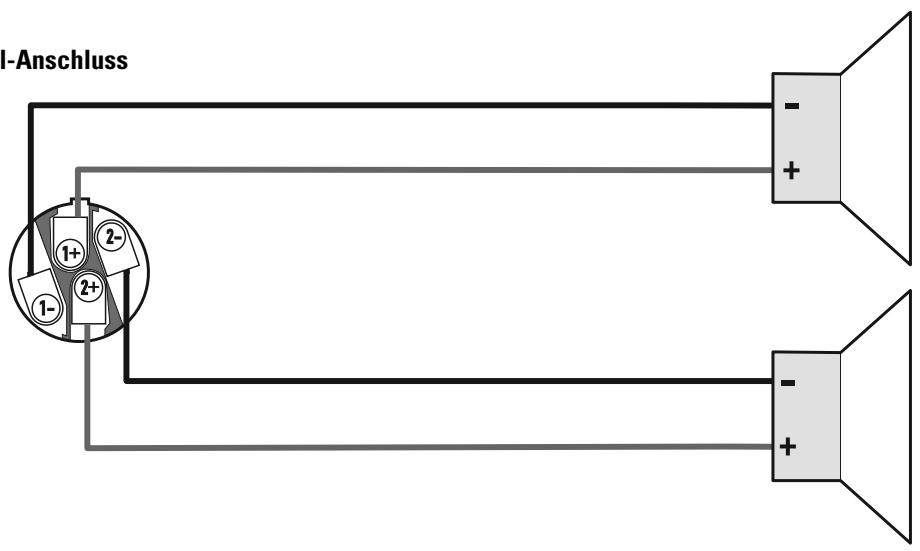

Stereo- und Parallelmodus: Schließen Sie jeder Laufsprecher an seinen eigenen (auf dem Gehäuseaufkleber abgebildeten) Verständerkanal an. Der EINGANGSKONFIGURES-Schalter muss auf STEREO- oder PARALLELMODUS eingestellt sein.

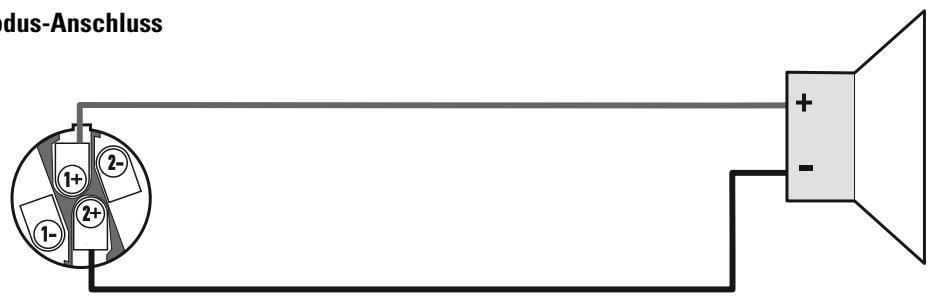

Überbrückungsmodus (nur Modelle PLX1802/2502/3102/3602):

Verwenden Sie für den Überbrückungsmodus-Ausgangsanschluss den Speakon-Anschluss von Kanal 1. Im Überbrückungsmodus ist das Kanalpaar zum Betrieben eines einzelnen Hochleistungslautsprechers konfiguriert. Der EINGANGSKONFIGURATIONS-Schalter muss auf den ÜberBRÜCKUNGSMODUS eingestellt sein. Verwenden Sie den Eingang und Verständungsregler von Kanal 1. Stellen Sie den Verständungsregler von Kanal 2 auf den Minimalwert ein.

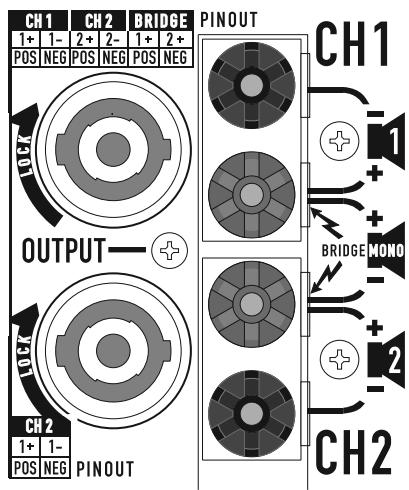

Klemmenbolzenanschlüsse (nur Modelle PLX 1802/2502/3102/3602)

Stereo- und Parallelmodus: Schließen Sie jeder Lautsprecher an seinen eigenen (auf dem Gehäuseaufkleber abgebildeten) Verstärkkanal an. Der EINGANGSKONFIGURATIONS-Schalter muss auf STEREO- oder PARALLELMODUS eingestellt sein.

Überbrückungsmodus: Im Überbrückungsmodus ist das

Kanalpaar zum Betreiben eines einzelnen

Hochleistungslautsprechers konfiguriert. Der

EINGANGSKONFIGURATIONS-Schalter muss auf den

ÜBERBRÜCKUNGSMODUS eingestellt sein. Verwenden Sie den

Eingang und Verständkungsregler von Kanal 1. Stellen Sie den

Verstärkungsregler von Kanal 2 auf den Minimalwert.

PLX 1104 und PLX 1804 Ausgangsanschluss: Verwenden Sie keine Impedanzlasten unter 4 Ohm mit den Modellen PLX 1104 und PLX 1804.

8Ω

4Ω

DE

PLX 1802-, PLX 2502-, PLX 3102- und PLX 3602-Ausgangsanschlüsse: Verwenden Sie mit diesen Modellen keine Impedanzlasten unter 2 Ohm.

AUSGANGSKLEMMEN-SICHERHEITSHINWEIS!

Die Ausgangsklemmen bei eingeschalte

Verständner nicht berühren. Alle Verbindungen bei ausgeschaltetem Verständner herstellen. Risikogefährlicher Energien!

Stereo & Parallel

8Ω

4Ω

2Ω

Bridge

8Ω

4Ω

LED-Anzeigen

Mithilfe der LED-Anzeigen können der Systembetrieb überwacht und allgemeine Probleme identifiziert werden.

POWER (PWR): BLAU

Normalanzeige:

• Netzschalter EIN: LED leuchtet auf; bei einigen Modellen leuchtet die LED während der Startsequenz nur gedämpft auf.

Falls keine Anzeige:

• Überprüfen Sie Netzkabel und Steckdose.
• Bestätigen Sie, dass Netzschalter EINGESCHALTET ist.

CLIP:ROT

Normalanzeige:

• LED leuchtet auf, wenn der Verständner mit mehr als der vollen Nennleistung betrieben wird. Die resultierende Klangverzerrung steht in Bezug zur Helligkeit der LED-Anzeige. Eine Klangverzerrung, die nur ein kurzes Aufleuchten verursacht, ist möglicherweise überhaupt nicht hörbar.
• Während der Stummschaltung leuchtet die rote LED in ganzer Helle auf. Diese Fall tritt während der normalen „Ein-Aus“-Stummschaltung auf.

NichtnormaleAnzeige:

• Eine hell leuchtende rote LED-Anzeige während des Betriebs des Verständrkers verweist entweder auf ein wärmebedingtes Stummschalten oder einen kurzgeschlossenen Ausgang.
• Wenn sich der Veränder überhützt, lauft das Geblase mit maximaler Drehzahl und der Betrieb sollenb binnen einer Minute wieder aufgenommen werden. Lassen Sie das Geblase laufen und stellen Sie safer, dass der Veränder ausreichend beluftet wird.
• Ein kurzgeschlossener oder überlasteter Ausgangsstromkreis verursacht ein schnelles Blinken der Clip-Anzeige und möglicherweise eine Überhitzung des Geräts.
• Wenn eine Klangverzerrung ohne eine entsprechende Clip-Anzeige hörbar ist, ist das Problem dem Veränder entweder vor- oder nachgelagert. Überprüfen Sie, ob die Laufsprecher beschädigt sind oder die Signalquelle überlastet ist. Der Verständungsregler des Veränderkors sollte sich in der oberen Häfte seines Anzeigebereichs befinden, damit eine Überlastung des Eingangs verhindert wird.

SIGNAL (SIG), -10: GRÜN

Normalanzeige:

• Die Anzeige SIG (Signal) leuchtet auf, wenn das Ausgangssignal -35 dB überschreitet, die Anzeige -10 (-10 dB) leuchtet auf, wenn das Signal -10 dB überschreitet.

Falls keine Anzeige:

• Überprüfen Sie die Verstärkungseinstellungen und erhöhen Sie bei Bedarf die Verstärkung. Überprüfen Sie die Eingangsanschlüsse und die Audioquelle auf Signale. Wenn die Clip-LED aufleucht, obwohl gar kein oder nur ein schwaches Signal angezeigt wird, überprüfen Sie die Ausgangsverdraughtung auf Kurzschlüsse.

NichtnormaleAnzeige:

• Wenn die SIG- oder -10 LED ohne Signaleingang aufleucht, liegen möglicherweise Systemschwingungen oder eine andere Störung vor. Trennen Sie die Last und reduzieren Sie die Verständung bis Null. Wenn die LED weiterhin aufleucht, muss der Veränderer möglicherweise gewartet werden.

BRIDGE MONO (BR M) und PARALLEL (PAR) (nur Modelle PLX 1802/2502/3102/3602):

• Jedes Kanalpaar hat eine GELBE LED für den Überbrückungsmodus und eine GELBE LED für den Parallelmodus. Diese LEDs zeigen an, wie der EINGANGSKONFIGURATIONS-Schalter auf der Rückseite eingestellt ist (siehe Eingangskonfigurationsschalter). Im Stereomodus sollenn beiden LED-Anzeigen AUSGESCHALTET sein. Im Überbrückungsmodus leuchten die BR M- und PAR-Anzeigen auf. Im Parallelmodus leuchtet die PAR-Anzeige auf.

LED-Anzeigen an Modellen PLX 1104 und PLX 1804

LED-Anzeigen bei Modellen PLX 1802, PLX 2502, PLX 3102 und PLX 3602

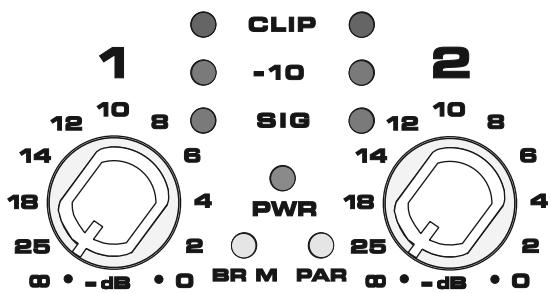

Verständkungsregler

Drehen Sie die Verstärkungsregler nach rechts, um die Verstärkung zu erhöhen, und nach links, um sie zu reduzieren.

Die Skala der Verständungsgregler ist in Dampfungs-dB unterteilt. 21 Arretierungen erhögbaren wiederholbare Einstellungen. Die oberen 14 Inkremente entsprechen jeweils ca. 1 dB; normalerweise sollen alle Einstellungen in thisem Bereich erfolgen. Der Bereich unterhalb von -14 dB sollte für normale Programmpegel nicht benutzt werden, da der Eingangs-Headroom übersritten werden können; er kann jedoch zu Testzwecken bei reduzierten Pegeln verwendet werden. Bei der Minimaleinstellung wird das Signal gänlich abgeschritten.

Bitte beachten! Die Verstärkungsregler dieren nicht zur Einstellung der Verstärkerleistung. Sie dieren viel mehr zum Justieren der Empfindlichkeit auf Eingangssignale.

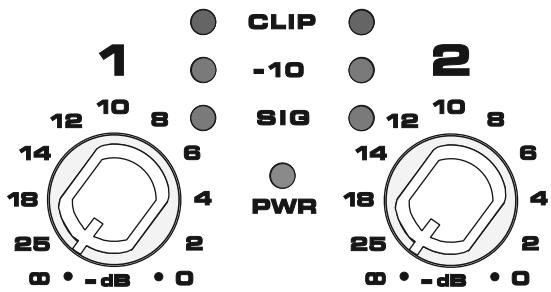

Verständungsregler und LED-Cluster bei Modellen PLX 1104 und PLX 1804

Verständungsregler und LED-Cluster bei Modellen PLX 1802, PLX 2502, PLX 3102 und PLX 3603

Netzschalter

Drücken Sie auf die Oberseite des Wippschalters, um den Veränderer mit Netzstrom zu versorgen. Drücken Sie auf die Unterseite des Wippschalters, um den Veränderer auszuschalten.

Ist der Veränder eingeschaltet, leuchten die blaue Stromanzeige-LED und die rote CLIP-Anzeige-LED auf. Nach weniger Sekunden erlischt die rote CLIP-Anzeige.

Schutzsysteme

Beide Veränderplatzformen sind vollständig vor widrigen Bedingungen geschützt, noch entsprechenden sich ihre Verhaltensweise und Benutzereinstellung.

• Clip-Limiting kann an der Rückseite des Geräts eingeschaltet werden, um schwerwiegende Übersteuerung zu verhindern. Dies schützt die Laatsprecher und reduziert die Verständnerlast etwas.
• Interne Strombegrenzung schützt die Ausgangstransistoren vor Überlastung. Bei vollem Ausgang kann es zur Spitzenbegrenzung kommt, wenn mehr als vier 8 Ohm-Lautsprecher pro Kanal verwendet werden oder der Lautsprecherdraht kurzgeschlossen wird. Die rote Clip-LED blinkt hell auf und der Verträker klingt evtl. verzerrt. Bei starkem Verträkereinsatz unter diesen Bedingungen wird die Strombegrenzung weiter reduziert, was zu einer Zunahme der Verzerrung führt. Verliert der Verträker bei Spitzenbelastung an Leistung, prüfen Sie die Lautsprecherverdraughtung und Anzahl der Lautsprecher. Die Verwendung des Clip-Limiting reduziert diese Verzerrung. Um aber optimale Ergebnisse zu erzielen, damit die Nennlast nicht übersritten werden.
• Stoppt der Versteller nach einem sehr lauten Signal mehrere Sekunden lang, überlastet er evtl. die Netzstromversorgung. Dies tritt nur auf, wenn die Netzspannung um mehr als 30% abfällt und tritt wahrrscheinlich dann auf, wenn viele Lautspricher gleichzeitig betrieben werden. Verwenden Sie kurze Hochleistungsnetzkel und schlieben Sie nicht zu weitere Versteller an eine einzeln Steckdose an.
• Wenn der Verständärker im Bridge-Mono-Betrieb Lasten unterhalb des Nennmindestwerts von 4 Ohm weltgehend unterschreitet, schaltet er möglicherweise mehrere Sekunden lang ab.
• Überhitz der Veränder der durch langere Überlastung oder hohe Außentemperatur, schaltet er ca. 30 Sekunden lang stumm. Dabei lauft das Geblase bei voller Geschwindigkeit, um das Gerät maximal zu kühlen. Gewährleisten Sie einen unbehinderten Kühlfuftstrom am hinteren Luftteinlass.

Modelle PLX 1104/1804:

• Diese Modelle weisen einen voll automatischen internen Schutz auf, der den Betrieb selbst unter extremen Bedingungen aufrecht erhalten.
• Bei Übersteuerungsverzerrung blinking die rote Clip-LED auf. Kommt es zu konstantem Clipping, reduziert die interne Schaltung die Lautstärke nach und nach, um Verzerrung und Belastung zu minimieren.
• Diese Modelle sind für 4 Ohm-Lasten ausgelegt. Verwenden Sie nicht mehr als zwei 8 Ohm-Lautsprecher pro Kanal. Wenn zu weitere Lautsprecher verwendet werden, kann die Begrenzung ausgelöst und die Lautstärke beeinträchtigt werden.
• Interne Strombegrenzung schütz die Ausgangstransistoren vor Überlastung. Eine mäßige Überlastung lost das Clip-Limiting aus und reduziert den Ausgangspiegel gleichmäßig, um eine Verzerrung zu verhindern. Eine starke Überlastung wie z. B. bei Hochleistungsbetrieb des Verständers bei kurzgeschlossenem Laufsprecherdraht kann zu kurzen, Schnellen Stummschaltungen führen. Prüfen Sie die Laufsprecherdrechte auf Kurzschlüsse, wenn der Verständer „stotter".
• Aufgrund längerer Übersteuerung oder hoher externer Temperatur kann es zu Überhitzung kommt. Dies lost eine thermische Begrenzung aus, wodurch die Lautstärke reduziert wird, damit der Versteller unter dem thermischen Grenzwert bleibt und weiterhin betrieben wird. Sind die Einganssignale immer noch zu hoch, kann der Versteller ca. 30 Sekunden lang stummschalten, wobei das Geblase bei voller Geschwindigkeit lauft, um eine maximale Kuhlung zu gewährleisten. Gewährleisten Sie einen unbehinderten Kühlluftstrom am hinteren Luftteinlass.

Spezifikationen PLX 1104, PLX 1804

	PLX 1104	PLX 1804
AUSGANGSLEISTUNG (Watt)(1)
20 - 20 kHz, 0,05 % THD, 8 Ohm/Kanal	310	550
1 kHz, 0,1 % THD (EIA), 8 Ohm/Kanal	325	600
20 - 20 kHz, 0,05 % THD, 4 Ohm/Kanal	500	800
1 kHz, 0,1 % THD (EIA), 4 Ohm/Kanal	550	900
VERZERRUNG, SMPTE-IM	0,02 %	0,02 %
FREQUENZGANG	20 - 20 kHz, ±0,5 dB, alle Modelle
SIGNAL/HINTERGRUNDRAUSCHEN, ungewichtet, 20 - 20 kHz	-108 dB	-106 dB
SPANNUNGSVERSTÄRKUNG	32,5 dB	34,9 dB
EINGANGSEMPFINDLICHKEIT, Veff für Nennleistung in 8 Ohm	1,18 (+3,7 dBu)	1,20 (+3,8 dBu)
AUSGANGSSTROMKREISTYP	AB	AB/H
EINGANGSIMPEDANZ	10 kOhm asymmetrisch, 20 kOhm symmetrisch
DYNAMISCHER HEADROOM	2 dB bei 4 Ohm
DÄMPFUNGSACTOR (8 Ohm)	>200
VERSTÄRKERSCHUTZ	Kurzschluss, offener Schaltkreis, thermisch, Ultraschall und RF-Schutz. Stabil bei reactiven oder unausgeglichenen Lasten
KÜHLUNG	Geblase mit kontinuierlich variabler Geschwindigkeit; Luftstrom von hinten nach vorne durch Kühlke- Array
REGLER	Vorne: Hinten:	Netzschalter, Verstärkungsregler (jeder Kanal), 21 Arretierungen AC-Trennschalter
LED-ANZEIGEN	STROM (blau), SIGNAL (grün x 2), -10 dB (grün x 2), CLIP (rot x 2)
ANSCHLUSSE	Eingang: 6 mm TRS und Buchsen-XLR; 20 kOhm symmetrisch, 10 kOhm asymmetrisch Ausgang: Speakon-Anschlüsse: Kanal 1, 4-Leiter (K 1 + K 2); Kanal 2, 2-Leiter (nur K 2)
LASTSCHUTZ	Stummschaltung ein/aus, DC-Fehlerblockierung, Clip-Limiting, Infraschallfilter (-3 dB bei 5 Hz)
NETZSTROMANforderUNGEN	Siehe Seriennummeraufkleber auf Geräterückseite. Ab Werk konfiguriert für 100, 120 oder 220-240 VAC, 50-60 Hz.
ABMESSAGENGEN	48,3 cm B x 8,9 cm H x 25,7 cm T (gemessen von vorderen Montageschienen, einschließlich Stützwinkel)
GEWICHT(1)	5,9 kg netto; 8,2 kg Versandgew.

(1) HINWEIS: Aufgrund der besonderen Bauweise zur Erfüllung von EN-6100 weisen CE-Modelle evtl. 5-12 % (0,5 dBw) weniger Leistung und 0,6 kg mehr Gewicht auf.

Spezifikationen PLX 1802, PLX 2502, PLX 3102, PLX 3602

	PLX 1802	PLX 2502	PLX 3102	PLX 3602
AUSGANGSLEISTUNG (Watt)(1)
20 - 20 kHz, 0,05 % THD, 8 Ohm/Kanal	320	425	550	725
1 kHz, 0,1 % THD (EIA), 8 Ohm/Kanal	330	450	600	775
20 - 20 kHz, 0,05 % THD, 4 Ohm/Kanal	525	675	900	1100
1 kHz, 0,1 % THD (EIA), 4 Ohm/Kanal	575	750	1000	1250
1 kHz, 0,1 % THD (EIA), 2 Ohm/Kanal	900	1250	1550	1800
Bridge-Mono, 20 - 20 kHz, 0,1% THD, 8 Ohm	1100	1400	1900	2500
Bridge Mono, 1 kHz, 0,1% THD, 8 Ohm	1200	1500	2100	2600
Bridge Mono, 1 kHz, 1,0% THD, 4 Ohm	1800	2500	3100	3600
VERZERRUNG, SMPTE-IM	<0,02 %, alle Modelle
FREQUENZGANG	20 - 20 kHz, ±0,5 dB, alle Modelle
SIGNAL/HINTERGRUNDRAUSCHEN, ungewichtet, 20 - 20 kHz	-107 dB	-106 dB	-107 dB	-107 dB
SPANNUNGSVERSTÄRKUNG	31,9 dB	34,0 dB	35,0 dB	35,9 dB
EINGANGSEMPFINDLICHKEIT, Veff für Nennleistung in 8 Ohm	1,28 (+4,4 dBu)	1,15 (+3,4 dBu)	1,23 (+4,0 dBu)	1,25 (+4,2 dBu)
AUSGANGSSTROMKREISTYP	AB	AB/H	AB/H	AB/H
EINGANGSIMPEDANZ	10 kOhm asymmetrisch, 20 kOhm symmetrisch
DYNAMISCHER HEADROOM	2 dB bei 4 Ohm
DÄMPFUNGSACTOR (8 Ohm)	>500
VERSTÄRKERSCHUTZ	Kurzschluss, offener Schaltkreis, thermisch, Ultraschall und RF-Schutz. Stabil bei reactiven geglichenen Lasten
KÜHLUNG	Geblase mit kontinuierlich variabler Geschwindigkeit; Luftstrom von hinten nach vorne durch Array
REGLER	Vorne: Netzschalter, Verständungsregler (jeder Kanal), 21 ArretierungenHinten: Eingangskonfigurationssschalter (Stereo, Parallel, Bridge), Clip-Limiter (Ein/Aus)Subwoofer-Schalter (100 Hz Low-cut/Vollbereich/100 Hz High-cut, jeder Kanal)NF-Schalter (33 Hz Low-cut/Vollbereich, 1 je Kanal)
LED-ANZEIGEN	STROM (blau), SIGNAL (grün x 2), -10 dB (grün x 2), CLIP (rot x 2), BRDG (gelb), PAR (gelb)
ANSCHLUSSE	Eingang: 6 mm TRS und Buchsen-XLR; 20 kOhm symmetrisch, 10 kOhm asymmetrischAusgang: Speakon-Anschlüsse: Kanal 1, 4-Leiter (K 1 + K 2); Kanal 2, 2-Leiter (nur K 2)Anschlussklemmen
LASTSCHUTZ	Stummschaltung ein/aus, DC-Fehlerblockierung, Clip-Limiting, Infraschallfilter (-3 dB bei 5
NETZSTROMANforderUNGEN	Siehe Seriennummernaufkleber auf Geräterückseite. Ab Werk konfiguriert für 100, 120 odeVAC, 50- 60 Hz.
ABMESSAGENGEN	48,3 cm B x 8,9 cm H x 35,3 cm T (gemessen von vorderen Montageschienen, einschließlichStützwinkel)
GEWICHT(1)	9,5 kg netto; 11,8 kg Versandgew.

(1) HINWEIS: Aufgrund der besonderen Bauweise zur Erfüllung von EN-6100 weisen CE-Modelle evtl. 5-12 % (0,5 dBw) weniger Leistung und 0,6 kg mehr Gewicht auf.

US- Patentr. 5767744 und Patente angemeldet

TECHNISCHE DATEN KÖNNEN JEDERZEIT OHNE VORHERIGE MITTEILUNG GEÄNDERT WERDEN.

Anhang A: Speakon-Verdrahtungsreferenz

Verstärkeranschluss

2-Leiter-, Einkanal-Anschluss

DE

4-Leiter-, Zweikanal-Anschluss

HINWEIS! Achten Sie beim

Anschlieben des

Überbrückungsmodus-Ausgangs auf

korrekte Polarität!

Überbrückungsmodus-Anschluss

重要的安全注意事项和符号说明

Kontaktinformationen für QSC Audio Products
