| Produkttyp | Professioneller Audioverstärker |
| Marke | QSC Audio |
| Modell | PL340 |
| Abmessungen (B x H x T) | 48,3 cm x 8,9 cm (2U) x 39,7 cm |
| Nettogewicht | 10 kg |
| Stromversorgung | 120 V oder 230 V Wechselstrom, 50/60 Hz |
| Ausgangsleistung (1 kHz, 1 % THD) | 800 W (8 Ω), 1250 W (4 Ω), 2000 W (2 Ω) pro Kanal; 2600 W (8 Ω), 4000 W (4 Ω) in Brücken-Mono |
| Frequenzgang | 20 Hz - 20 kHz, ±0,2 dB (8 Ω) |
| Typische Verzerrung (20 Hz - 20 kHz, 3 dB unter Clipping) | < 0,02 % (8 Ω), < 0,02 % (4 Ω), 0,02 % (2 Ω) |
| Dämpfungsfaktor | 500 (8 Ω) |
| Ausgangsschaltungstyp | Zweistufige lineare Klasse H |
| Eingangsempfindlichkeit / Verstärkung | Wählbar: 26 dB (3,92 V), 32 dB (1,96 V) oder 1,2 V (39,1 dB) |
| Eingangsimpedanz | > 10 kΩ, symmetrisch oder unsymmetrisch |
| Eingangsanschlüsse | XLR männlich/weiblich, 3-polige Klemmleiste, DataPort HD-15 |
| Ausgangsanschlüsse | Neutrik Speakon (4-adrig für beide Kanäle), Schraubklemmen |
| Hauptfunktionen | Unabhängiger Amplitudenbegrenzer pro Kanal, wählbarer Hochpassfilter 30/50 Hz, Brücken-/Parallel-/Stereomodus, verriegelbare Gain-Regler, DataPort für Fernsteuerung |
| Schutz | Kurzschluss, offener Stromkreis, thermisch, HF, Einschalt-/Ausschaltgeräuschunterdrückung, Einschaltstrombegrenzung |
| Kühlung | Front-Belüftung mit hitzeaktiviertem Lüfter |
| Wartung und Reinigung | Mit trockenem Tuch reinigen; Lüftungsschlitze nicht blockieren |
| Sicherheit | Nicht Regen oder Feuchtigkeit aussetzen; vor Wartung Netzstecker ziehen; Reparaturen nur von qualifiziertem Personal durchführen lassen |
| Garantie | 3 Jahre (beschränkt, Teile und Arbeit) |
| Ersatzteile und Reparierbarkeit | Ersatzteile bei QSC erhältlich; Reparatur durch autorisierte Zentren |
Häufig gestellte Fragen - PL340 QSC AUDIO
Benutzerfragen zu PL340 QSC AUDIO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Audioverstärker kostenlos im PDF-Format! Finden Sie Ihr Handbuch PL340 - QSC AUDIO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PL340 von der Marke QSC AUDIO.

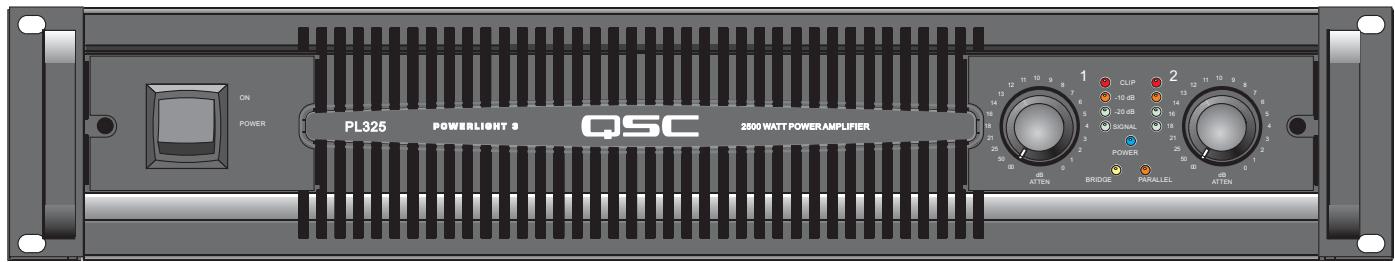

BEDIENUNGSANLEITUNG PL340 QSC AUDIO
PL325 1250 W pro Kanal bei 2 Ohm
PL340 2000 W pro Kanal bei 2 Ohm
PL380 4000 W pro Kanal bei 2 Ohm

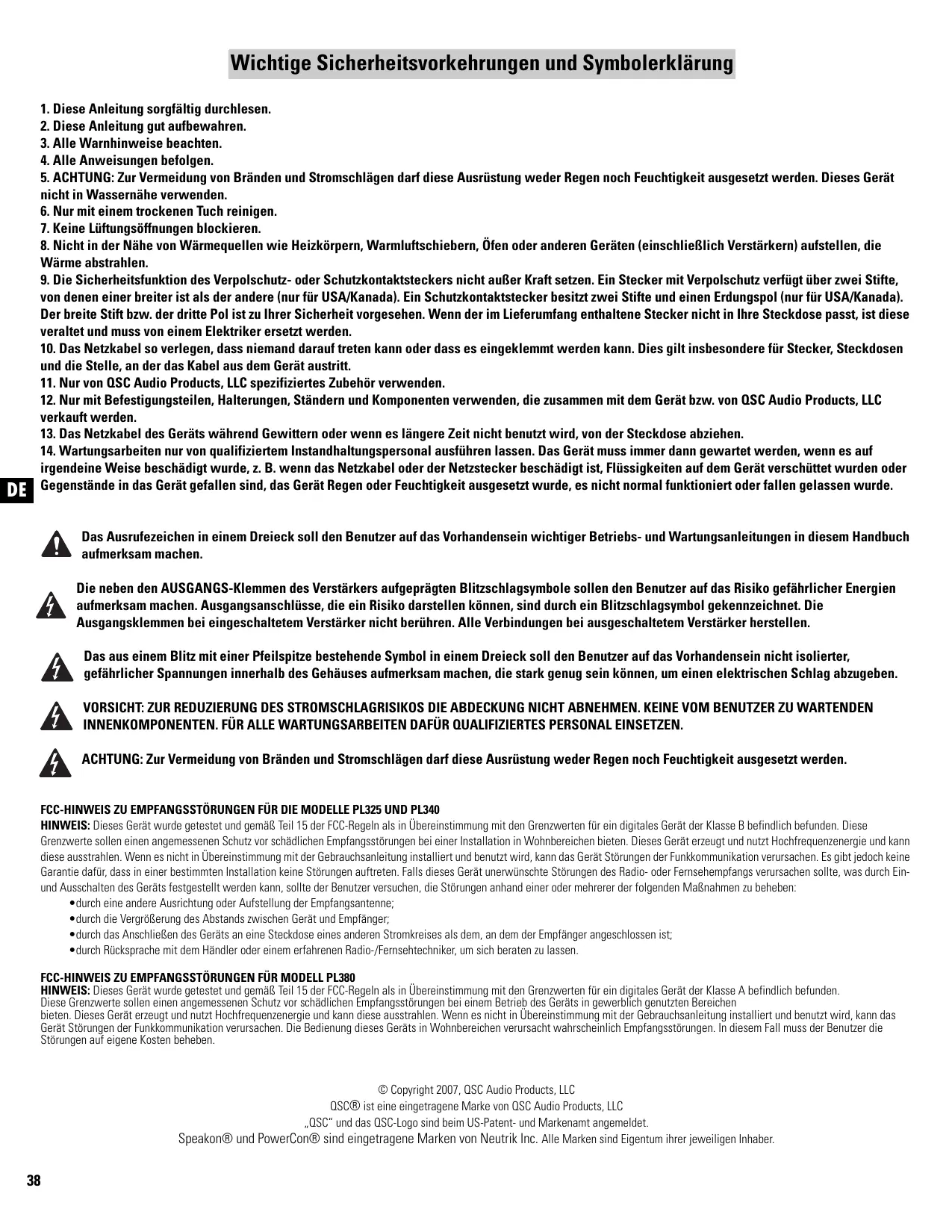

Wichtige Sicherheitsvorkehrungen und Symbolerklarung
- These Anleitung sorgfältig durchlesen.
- These Anleitung gut aufbewahren.
- Alle Warnhinweise beachten.
- Alle Anweisungen befolgen.
- ACHTUNG: Zur Vermeidung von Bränden und Stromschlagen darf diese Ausrüstung weder Regen noch Feuchtigkeit ausgesetzt werden. Dieses Gerät nicht in Wassernähe verwenden.
- Nur mit einem trockenen Tuch reinigen.
7.Keine Luftungsöffnungen blockieren. - Nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmluftschiebern, Öfen oder anderen Geräten (einschließlich Verständern) aufstellen, die Wärme abstrahlen.
- Die Sicherheitsfunktion des Verpolschutz- oder Schutzkontaktsteckers nicht außer Kraft setzen. Ein Stecker mit Verpolschutz verfügt über zwei Stifte, von denen einer breiter ist als der andere (nur für USA/Kanada). Ein Schutzkontaktstecker besitz zwei Stifte und einen Erdungspol (nur für USA/Kanada). Der breite Stift bzw. der dritte Pol ist zu ihrer Sicherheit vorgesehen. Wenn der im Lieferumfang enthaltene Stecker nicht in ihre Steckdose passst, ist diese veraltet und muss von einem Elektriker ersetzt werden.
- Das Netzkabel so verlegen, dass niemand darauf treten kann oder dass es eingeklemmt werden kann. Dies gilt insbesondere für Stecker, Steckdosen und die Stelle, an der das Kabel aus dem Gerät austritt.
- Nur von QSC Audio Products, LLC spezifiziertes Zubehör verwenden.
- Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden.
- Das Netzkabel des Geräts während Gewittern oder wenn es länger Zeit nicht benutzt wird, von der Steckdose abziehen.
- Wartungsarbeiten nur von qualifiziertem Instandhaltungspersonal ausführten halten. Das Gerät muss immer dann gewartet werden, wenn es auf irgendeine Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, Flüssigkeiten auf dem Gerät verschüttet wurden oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht normal Funktioniert oder fallen gelassen wurde.
Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanleitungen in thisum Handbuch aufmerksam machen.
Die neben den AUSGANGS-Klemmen des Verstärkers aufgeprägten Blitzchlagsymbol sollen den Benutzer auf das Risiko gefährlicher Energien aufmerksam machen. Ausgangsanschluss, die ein Risiko darstellen konnen, sind durch ein Blitzchagsymbol gekennzeichnet. Die Ausgangsklemmen bei eingeschalteten Verstärker nicht berühren. Alle Verbindungen bei ausgescheltem Verstärker herstellen.
Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein konnen, um einen elektrischen Schlag abzugeben.
VORSICH: ZUR REDUZIERUNG DES STROMSCHLAGRISIKOS DIE ABDECKUNG NICT ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDEN INNENKOMPONENTEN. FÜR ALLE WARTUNGSARBEITEN DAFÜR QUALIFIZIERTES PERSONAL EINSETZEN.
ACHTUNG: Zur Vermeidung von Bränden und Stromschlagen darf diese Ausrüstung weder Regen noch Feuchtigkeit ausgesetzt werden.
FCC-HINWEIS ZU EMPFANGSSTÖRUNGEN FÜR DIE MODELLE PL325 UND PL340
HINWEIS: Dieses Gerät wurde getestet und gemäß Teil 15 der FCC-Regeln als in Übereinstimmung mit den Grenzwerten für ein digitales Gerät der Klasse B befindlich befinden. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Empfangsstörungen bei einer Installation in Wohnbereichen bieten. Dieses Gerät erzeutigt und nutzt Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht in Übereinstimmung mit der Gebrauchsanleitung installiert und benutzt wird, kann das Gerät Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Falls these Gerät unerwünschte Störungen des Radio- oder Fernsehempfangs verursachen sollen, was durch Einund Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen anhand einer oder mehrerer der folgenden Maßnahmen zu beheben:
- durch eine andere Ausrichtung oder Aufstellung der Empfangsantenne;
- durch die Vergütung des Abstands zwischen Gerät und Empfänger;
- durch das Anschlieben des Geräts an eine Steckdose eines anderen Stromkreises als dem, an dem der Empfänger angeschlossen ist;
- durch Rücksprache mit dem Handler oder einem erfahrenen Radio-/Fernsehtechniker, um sich beraten zu halten.
FCC-HINWEIS ZU EMPFANGSSTÖRUNGEN FÜR MODELL PL380
HINWEIS: Dieses Gerät wurde getestet und gemäß Teil 15 der FCC-Regeln als in Übereinstimmung mit den Grenzwerten für ein digitales Gerät der Klasse A befindlich befinden. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Empfangsstörungen bei einem Betrieb des Geräts in gewerblich genutzten Bereichen bieten. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht in Übereinstimmung mit der Gebrauchsanleitung installiert und benutzt wird, kann das Gerät Störungen der Funkkommunikation verursachen. Die Bedienung these Geräts in Wohnbereichen verursacht wahrscheinlich Empfangsstörungen. In thisem Fall muss der Benutzer die Störungen auf eigene Kosten begeben.
QSC® ist eine eingetragene Marke von QSC Audio Products, LLC
"QSC" und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet.
Speakon® und PowerCon® sind eingetragene Marken von Neutrik Inc. Alle Marken sind Eigentum ihrer jeweiligen Inhaber.

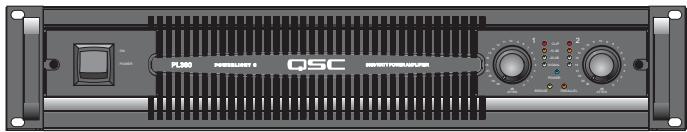

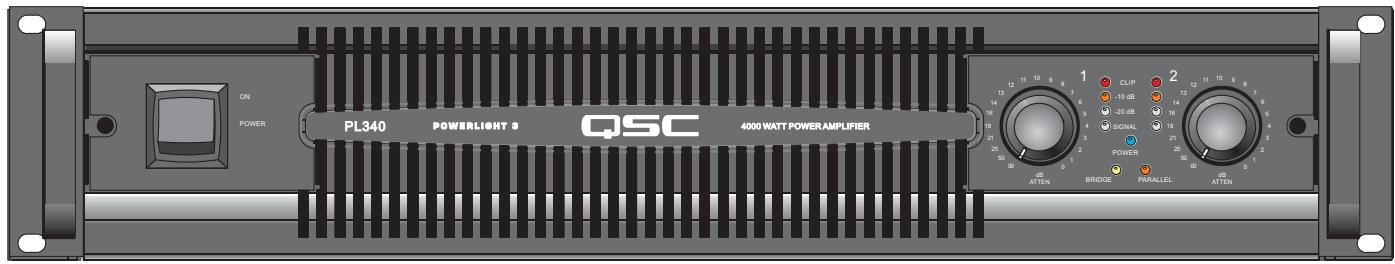

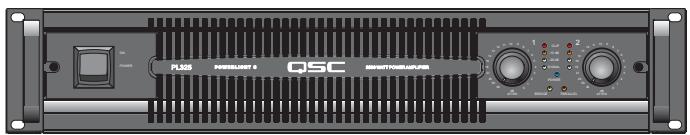

EINFUHRUNG
Wir freiuen uns, dass Sie sich für PowerLight 3 als ihren Veränderkarten entschieden haben. Damit sind auch Sie Teil einer weltweiten Gruppe fachkundiger Kunden, die darauf vertrauen, dass QSC-Produkte bei allen Bedingungen eine optimale Leistung erbringen. Die QSC-Vision besteht darin, der meinstvertraute Anbieter hochwertiger Audioprodukte und -dienstleistungen für Künstler und Menschen vom Fach in aller Welt zu sein. Wir gewinnen these Vertrauen durch sorgfälliges Design, gründliche Tests und eine besessene Aufmerksamkeit auf Qualität und Details in allen Herstellungs- und Instandhaltungssphasen.
Die Serie PowerLight 3 beruht auf Jahrzehntelangen Forschungen und Erfahrungen mit der Audioleistungsverständung. In dieser Serie sind die am haufigsten angeforderten Analogeingangseinstellungen mit leicht abzulesenden LED-Anzeigen kombiniert, sodass die Einstellungen auf einen Blick inspi Ziert und jedem System angepasst werden konnen. Ohne interne digitale Verarbeitung und Signalverzogerungen konnen diese Verstärke nach Belieben mit allen Arten herkommlicher Verstarker kombiniert werden. Über den QSC DataPort kann auf das komplette Spektrum digitaler Prozessoren und der Fernbedienungs-Überwachungssysteme von QSC zugegriffen werden.
Mit dem PL325 und dem PL340 erlebt die seit 1994 bestehende PowerLight-Tradition ihre Fortsetzung. Diese Verstärker vereinen ein leistungsfähiges und effiziente Schaltnetzteil mit unserer hochstentwickelten linearen Ausgangssekction der Klasse H. ihre Audioleistung in Referenzqualität, ihre thermische Leistung und ihre für ein früiges Auf- und Abbauen geeignete Stabilität sind nach wie vor branchenfährend.
Der PL380 kombiniert das PowerLight-Netzteil mit einer Audio-Ausgangssektion der Klasse D, um die Ausgangsleistung bei gleichzeitiger Verlustreduzierung zu verdoppeln. Die Ausgangssektion der Klasse D übertrifr die Leistung der meisten Linearveränder deses Marktsegments und bietet die Beste Vollbereichs-Audioleistung in thisem Bereich. Alle Modelle besitzen eine neutrale Schaldruckkurve und steuern selbst schwierige Lasten ohne ablenkendes Verhalten oder Tonqualitätsänderungen an.
Um eine Leistung von Tausenden von Watt störungsfrei und safer steuern zu können,kommen in QSC-Verstärkern zahlreiche komplexe Schutzschaltungen zum Einsatz. Diese Systeme bieten den hochstmöglichen Dynamikbereich,ohne dass ein Überschreiben der Grenzwerte für einen sicheren Betrieb durch den Verstärker gestattet wird. Um ein unerwänschetes Auslösen dieser Schutzsysteme zu vermeiden und ihre wertvollen Lautspricher zu schützen,lesen Sieitte Deutsche Anleitung durch. Auf diese Weise konnen Sie siderstellen, dass Sie die Leistungsfähigkeit Ihres Verstärkers optimal nutzen.
PowerLight 3-Leistungsverträger, Watt bei Clipping
| Modell | 8 Ohm | 4 Ohm | 2 Ohm |
| PL325 | 500 | 850 | 1250 |
| PL340 | 800 | 1250 | 2000 |
| PL380 | 1500 | 2500 | 4000 |
EIA 1 kHz 1% THD
FUNKTIONSMERKMALE
- PowerLight-Schaltnetzeil für maximalen Wirkungsgrad und verbesserte Audioleistung
- Luftungskanäle und ganz aus Aluminium bestehende Kuhlkörper für eine maximale Kuhlwirkung
- DataPort unterstützt eine Computer-Fernbedienung und/oder externe DSP-4-Module
- Arretierte Verständungsregler mit 1-dB-Intervallen für eine prazise Kalibrierung
- Abnehmbare Drehknöpfle mit sperrender Sicherheitsplatte zur Verhinderung eines unbefugten Zugriffs
- Unabhängiger, vom Benutzer umgehbarer Clip-Limiter und währbarer Niederfrequenzfilter für jeder Kanal
Drei wahlbare Eingangsverständrungen (26 dB, 32 dB oder 1,2 V) - Front- und Rückplatten-LEDs zeigen den Status der Schaltereinstellungen auf einen Blick an
- Paralleler XLR-Stecker, XLR-Buchse, 3-polige Sockelleiste und DataPort-Anschlüsse für einfache Durchscheidifverbindungen
- Neutrik Speakon® und „berührungssichere“ Anschlussklemmenausgabe
- Neutrik PowerCon® Netzkabel bleibt auf Tourneen sicher
- Dreijahresgarantie plus auf weitere 3 Jahre verlängerbaren Instandhaltungsvertrag
PL325 und PL340
- Lineare Ausgangsschaltung der Klasse H verdoppelt den standardmäßigen B-Klassen-Wirkungsgrad und reduziert Kuhlungs- und Wechselstromanforderungen
PL380
- Ausgangsschaltung der Klasse D verdoppelt erneut die Ausgangsleistung bei noch geringeren Verlusten. Die Wechselstromverteilungsanforderungen werden im Vergleich zu älieren Hochleistungsverständern dramatisch reduziert.

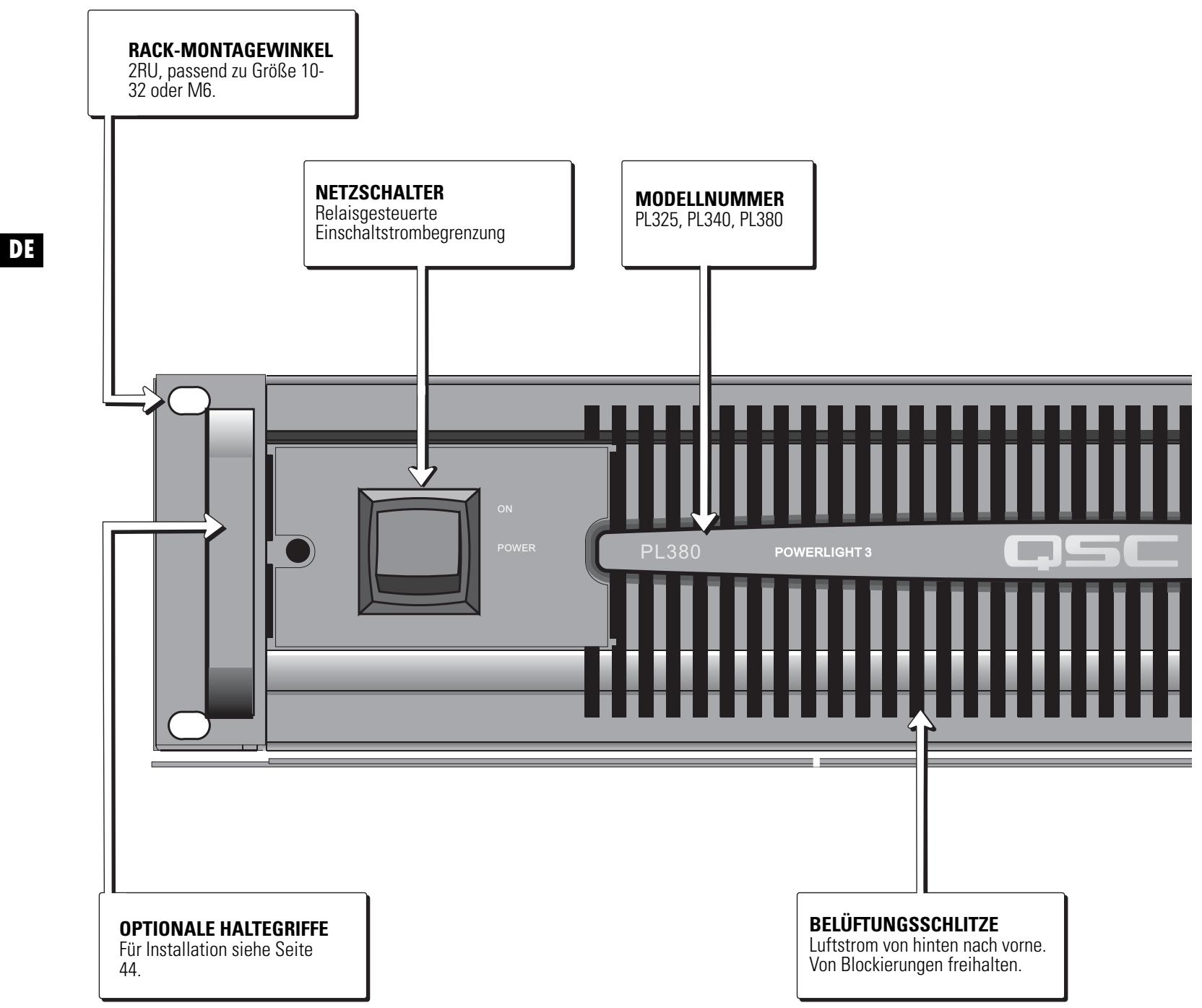

FUNKTIONSMERKMALE DER FRONTPLATTE
NETZSCHALTER
- Steuert die gesamte Stromversorgung des Verständrakers. Der Netzschalter muss eingeschelt sein (ON), damit der fernbediente Standby-Modus genutz werden kann. Die blaue NETZSTROM-LED sollte immer dann leuchten, wenn der Netzschalter eingeschelt ist, ob im Standby- oder Betriebsmodus.
- Bei dem PL-380 ist es normal, wenn die Clip-LEDs nach dem Ausschalten des Geräts noch 15 Sekunden lang leuchten. Die roten LEDs verweisen auf ein sofortiges Stummschalten, um Abschaltgeräuche zu unterträcken.

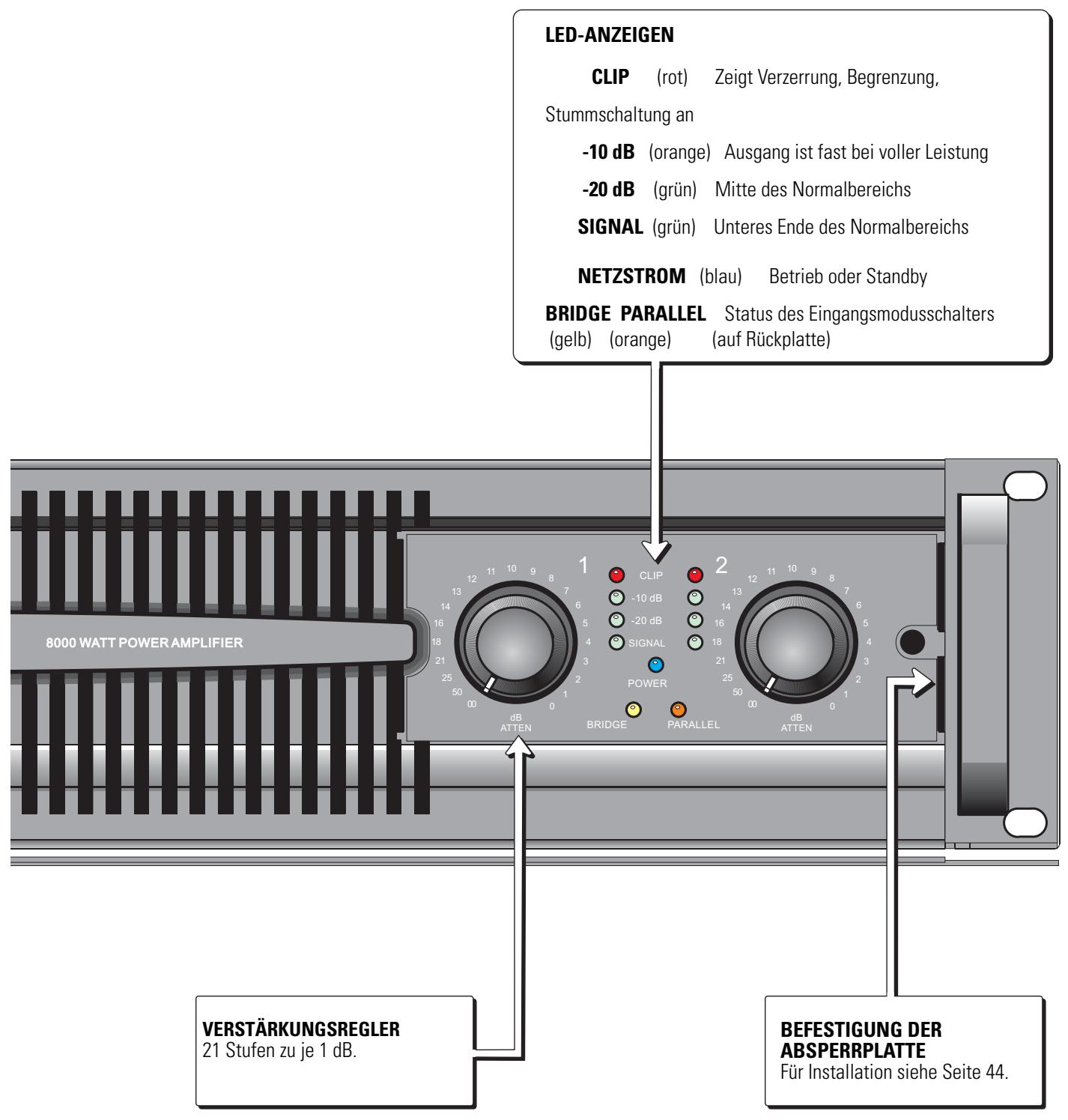

CLIP-LED (rot, jeder Kanal)
Die LED leuchtet hellrot, während der Veränder aus irgendem Grund stummgeschelt ist. Dieser Fall tritt normalerweise immer dann ein, wenn die Stromzufuhr ein- oder ausgeschaltet wird. Ein Stummschalten zu einem anderen Zeitpunkt verweist auf ein Überhitzen des Geräts oder ein sonstiges Schutzverhalten.
Die LED blinkt während des Clippings hell rot. Helligkeit und Dauer der Beleuchtung korrelieren mit der Hörbarkeit des Clippings.
- Wahlend der Clipbegrenzung leuchtet die LED mit halber Stärke. Diese Zustand kann an allen Produkten eintreten, wenn die Clipbegrenzungsschaltung aktiviert ist. Der PL380 verwendet die Clipbegrenzung auch zum Schutz vor Überhitzung, vor einer übermaßigen Hochfrequenzabstrahlung und vor längeren Stromüberlastungen.
-10dBOLED (orange, jeder Kanal)
Leuchtet auf, wenn der Verständerkanal die letzten 10dB seines Leistungsbereichs erreicht (zwischen 10% und 100% der Nennleistung). Die LED leuchtet orange, um davor zu warnen, das die Grenze zum Clipping fast erreicht ist.
-20dB-LED (grün, jeder Kanal)
Leucht auf, wenn der Veränderkerkanal um 10 bis 20 dB unter der Clipping-Grenze liegt (zwischen 1 % und 10 % der Nennleistung). Dies soll normalerweise eine „sichere" Betriebszone sein.
SIGNAL-LED (grün, jeder Kanal)
Leuchtet auf, wenn der Signalpegel -35 dB erreicht, was einen leicht hörbaren Ton in den Lautsprechem erzeugen sollte. Wenn diese LED werden leuchtet, auch wenn kein Signal erwartet wird, liegt möglicherweise eine Störzahlung oder ein anderer anormaler Zustand vor.
NETZSTROM-LED (blau)
Die blaue NETZSTROM-LED sollte immer dann leuchten, wenn die Stromzufuhr eingeschaltet ist. Sie kann deutlich abgeschwacht sein, wenn sich der Versteller im Standby-Modus befindet.
BRIDGE-LED (gelb)
- Dient als Warning, dass der Bridge-Modusschalter auf der Rückplatte gesetzt wurde. Die Farbe der LED entspricht der Anzeige auf der Rückplatte. Siehe BRIDGE-MONO-MODUS auf der{nachsten Seite.
PARALLEL-LED (orange)
- Dient als Warning, dass der Parallelmodusschalter auf der Rückplatte gesetzt wurde. Die Farbe der LED entspricht der Anzeige auf der Rückplatte. Siehe PARALLEL-EINGANGSMODUS auf der{nachsten Seite.
VERSTÄRKUNGSREGLER
Jeder Kanal besitz eine 21-stufige Verstärkungsregelung mit einem Eingangs-Headroom von ca. 20 dB. Die Verstärkung wird bis zu einem Wert von 14 dB in 1-dB-Schritten abgeschwacht; nach thisem Punkt werden die Stufenintervalle größer (siehe Markierung).
- Die Verstärkungsreduzierung kann nach Wunsch zur Reduzierung des Eingangsrauschens eingesetzt werden; damit wird aber auch der dem Clip-Limiter verfügbar Headroom eingeschränkt. Mit dem auf 3 Positionen einstellbaren VERSTÄRKUNGSEMPFINDLICHKEITSSCHALTER (oben) kann der Dynamikbereich des Verstärkereingangs mit dem der Quelle abgestimmt werden, was normale, fast maximale Verstärkungseinstellungen möglich.
BEFESTIGUNG DER ABSPERRABDECKUNG
Die Verstärkungsregler konnen mithilfe von zwei Methoden zugriffssicher gemacht werden.
- Bei Anbringung der im Lieferumfang des Verstärkers enthaltenen Absperrabdeckung bleiben die LED-Anzeigen sightbar, aber es hat den Anschein, als gabe es keine Verstärkungsregler. Die Verstärkungsregler voreinstellen und die Knöpfes vorsichtig garde herausziehen. Die an der Außenkante der Frontplatte befindliche Schraube mit einem Sechskantschluss (9/64" bzw. 3,5 mm) teilweise entfernen. Die gekerbte Seite der Absperrabdeckung unter die Schraube schieben, die linke Seite in die letzte Entlüftungsöffnung hineinfallen halten und die Abdeckung so welt nach rechts schieren, bis beide Seiten bündig mit der Frontplatte abschieden. Alle LED-Öffnungen sollenen jetzt korrekt ausgerichtet sein. Die Schraube vorsichtig wieder anziehen.
- Bei Gebrauch der zweiten Methode konnen einzeln Verstärkungsknopfregler entfernt und die Öffnungen mit den im Lieferumfang enthaltenen Locheinsätzen verschlüssen werden.
FRONTPLATTEN-LUFTUNGSSCHLITZE
- QSC-Verstärker saugen Luft von der Rückseite an und stoßen Sie auf der Vorderseite aus, sodass die Wärme ohne Erwärung des Racks abgeführt werden kann. Wenn dem Verstärker mehr Leistung abverlangt wird, dreht sich der Lüfter schneller und es wird mehr warme Luft ausgestoßen. Die Ablufttemperatur ist leicht festzustellen, im Gegensatz zu nach hinten entluftenden Verstärkern, die auf der Vorderseite kuhl erschienen können, aber heiße Luft in das Rack blasen.
Die Benutzer werden feststellen, dass der PL380 im Ruhezustand deutlich warme Luft ausblast. Dies ist für die D-Klassen-Technologie eine normale Erscheinung, da diese stets mit einer gewissen Leistung arbeitet und damit jederzeit „im Gang" ist. Es ist für eine ausreichende Kuhlleistung gesorgt und die Temperatur bleibt practisch unverändert, außer wenn das Gerät mit sehr hoher Leistung betrieben wird.
ANBRINGEN DER ALS SONDERAUSSTATTUNG ERHÄLTLICHEN GRIFFE
Die benotigten Kreuzschlitzkopfschrauben sind im Lieferumfang der Griffe enthalten. Die Schrauben durch die runden, im Innern der Rackmontagelöcher befindlichen Öffnungen anbringen.

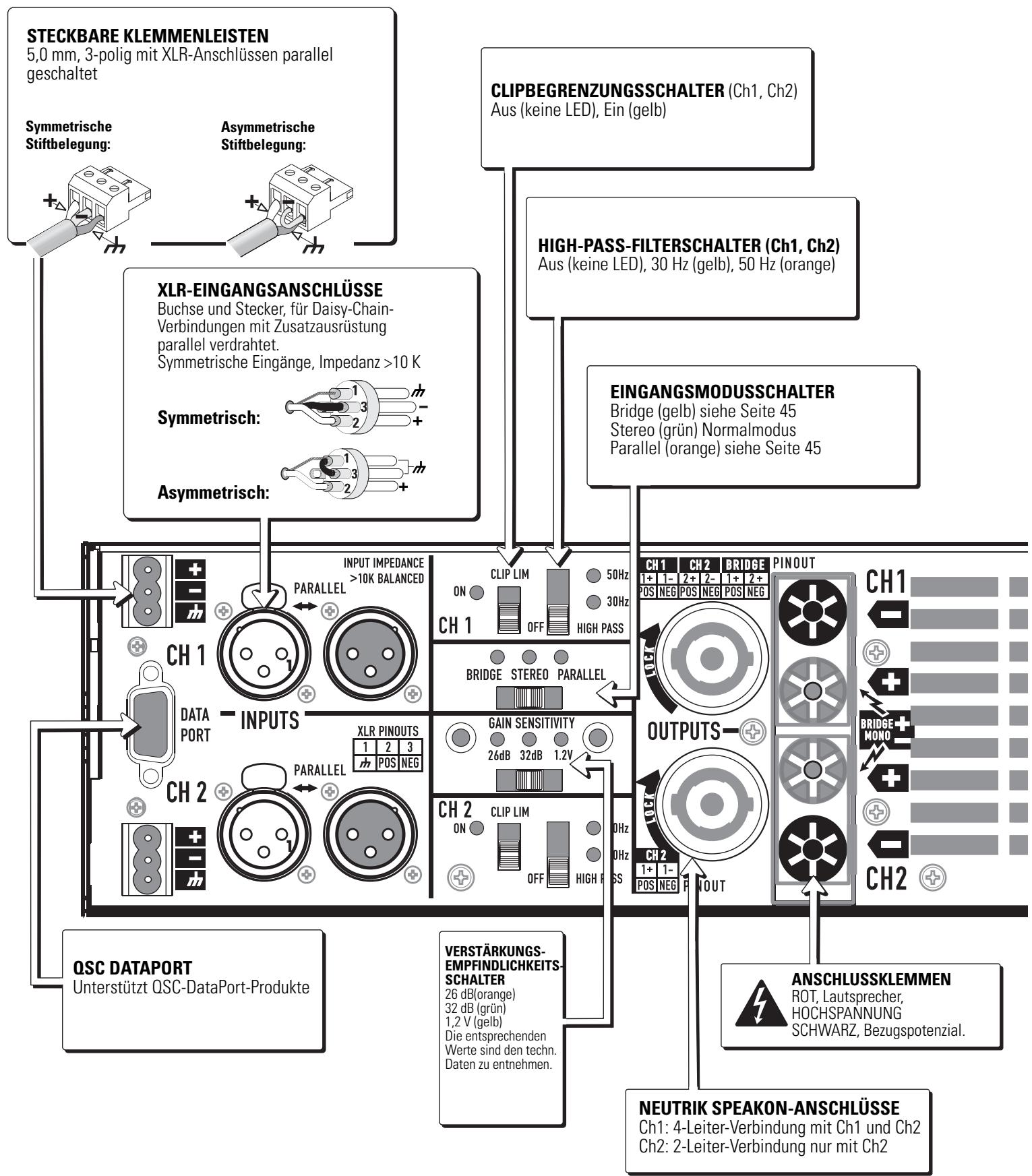

FUNKTIONSMERKMALE DER HINTEREN PLATTE
EINGANGSANSCHLUSSE
- Symmetrische Präzisionseingänge bieten eine ausgezeichnete Netzbrummunterrückung undnehmen bei allen Empfindlichkeitseinstellungen Eingangspiegel von >21 dBu auf (siehe technische Daten).
- Alle XLR-Stecker und -Buchsen, steebaren Klemmenleisten und DataPort-Eingangssignale sind für jeder Kanal parallel verdrahtet.
- Paralleles DataPort-Routing wird erstmals in der PL3-Serie verwendet. Somit konnen über den DataPort verbundene Signale zu anderen Verständern durchgeschäftet werden. Keine asymmetrischen Anschlüsse verwenden, da diese Asymmetrien aller an thisem Kanal angeschlossenen Signale bewirken und sich möglicherweise auch auf die Signalstärke auswirken.
- Da die DataPort-Signale in der PL3-Serie wie alle anderen Eingänge angeschlossen sind, beeinflusst der Empfindlichkeitsschalter auch die Verständung für diese Eingänge. Zu diesen Zweck wird die Einstellung des Empfindlichkeitsschalters von QSControl-Geräten abgegeben.
FERNÜBERWACHUNG - DATAPORT
- Alles an den DataPort angeschlossene Zubehör wird Unterstützung. Es sind die üblichen Signale für Ausgangsspannung, Ausgangsstrom, Clipping, Temperatur, Versorgungsspannung und Schaltstatus sowie für Fernbedienungs-Standby vorgesehen. Die aktuelle QSControl-Version liest einen eindeutigen ID-Code und weiß auch ohne Eingriffe des Bedieners, welche PL3-Modelle angeschlossen sind.
CLIPBEGRENZUNGS-EIN-AUS-SCHALTER (Ch1, Ch2)
- Für jeder Kanal ist ein Clipbegrenzungsschalter vorgesehen; eine neben dem Schalter befindliche LED leuchtet, wenn der Schalter eingeschaltet (ON) ist. Mit der PL3-Clipbegrenzung soll das Clipping weniger deutlich vernehmbar sein, ohne dass die Programmdynamik auf andere Weise verändert wird. Sie ersetzt ein unvermitteltes Clipping durch ein sehr schner des Signals, d. h. das Clipping wird ether „reduziert" als „eliminiert". Dies ist nicht als Ersatz für eine langfristige Begrenzung der Eingangsspannung vorgesehen, da durchschnittliche Programpegel auch weiterhin stark hochgefahren werden können.
HIGH-PASS-FILTER, 3-STELLUNGSSCHALTER (Ch1, Ch2)
- Für einfache Systeme können Filter der zweiten Ordnung (12 dB/Oktave) bei 30 Hz (gelbe LED) oder 50 Hz (orange LED) verwendet werden. Diese Filter können eine Lautsprecherüberlastung im Subaudiobereich verhindern, können aber hörbare Auswirkungen auf Musik mit großem Schlagzeuganteil haben. Die Auswirkungen dieser Filter sollenen bei den Proben sorgfältig analysiert werden. Bei einer Umgehung (keine LED-Anzeige) wird der Niederfrequenzgang auf ca. 3 Hz erweitert. In this gemitabmodus können sehr große Subaudiostöge kurze Schutzstummschaltungen auslösen.
EINGANGSMODUSSCHALTER, 3 POSITIONEN: BRIDGE, STEREO, PARALLEL
- BRIDGE-MONO-MODUS (gelbe LED): Sendet nicht phasengerechte Ch1-Signale an Ch2 und erzeugt das Doppelte der normalen Spannungsschwankung zwischen den beiden roten Laufsprecherklemen. (Die rote Ch1-Klemme ist als positiv definiert.) Nur Ch1-Bedienelemente und nur der Ch1-Eingang sind aktiv. Beim Laufsprecheranschluss MIT GRÖSSTER VORSICH T vorgeben. Je nach Modell sind Hunderte von Volt und Tausende von Watt vorhanden. HINWEIS: Ein langsamer Zustandswechsel der Br-Mono-Anzeige-LED ist normal.
- STEREOMODUS (grüne LED) Jeder Kanal arbeitet wie üblich unabhängig.
- PARALLEL-EINGANGSMODUS (orange LED). Die Eingänge beider Kanäle sind direkt miteinander verbunden, aber alle Bedienelemente und Laufsprecherverbindungen Funktionieren wie üblich. Keinen Versuch unternehmen, die roten Ausgangsklemmen direkt miteinander zu verbinden.
VERSTÄRKUNGSEMPFINDLICHKEITSSCHALTER, 3 POSITIONEN: 26 dB, 32 dB, 1,2 V
Die Einstellungen 26 dB (orange) und 32 dB (grün) haben die gleiche Spannungszunahme für alle Modelle zur Folge. Beim Gebrauch dieser Einstellungen klingen alle Modelle gleich laut; der leistungsstärkere Veränder besitzt jedoch mehr Headroom
Die 1,2-V-Einstellung bietet die gleiche Verstarkungsempfindlichkeit fur alle Modelle. Größere Verstärker klingen bei gleichem Headroom proportional lauter.
Die resultierenden Verstarkungsempfindlichkeiten und Verstärkungen für jeder Modell sind den technischen Daten zu entnahme
LAUTSPRECHERANSCHLUSSE - SPEAKONS
- Ch1 bietet „Vierleiter“-Zugriff auf beiden Kanäle mittels der Standardkonvention: Ch1 verwendet 1+, 1- und Ch 2 verwendet 2+ und 2-.
- Ch2 bietet „Zweileiter“-Zugriff nur auf Ch2 unter Verwendung von 1+ , 1-
LAUTSPRECHERANSCHLUSSE - ANSCHLUSSKLEMMEN
- ACHTUNG: Den potenziell gefährlichen Ausgangsspannungen durch sichere Verdrahtungspraktiken Rechnung/TRagen.

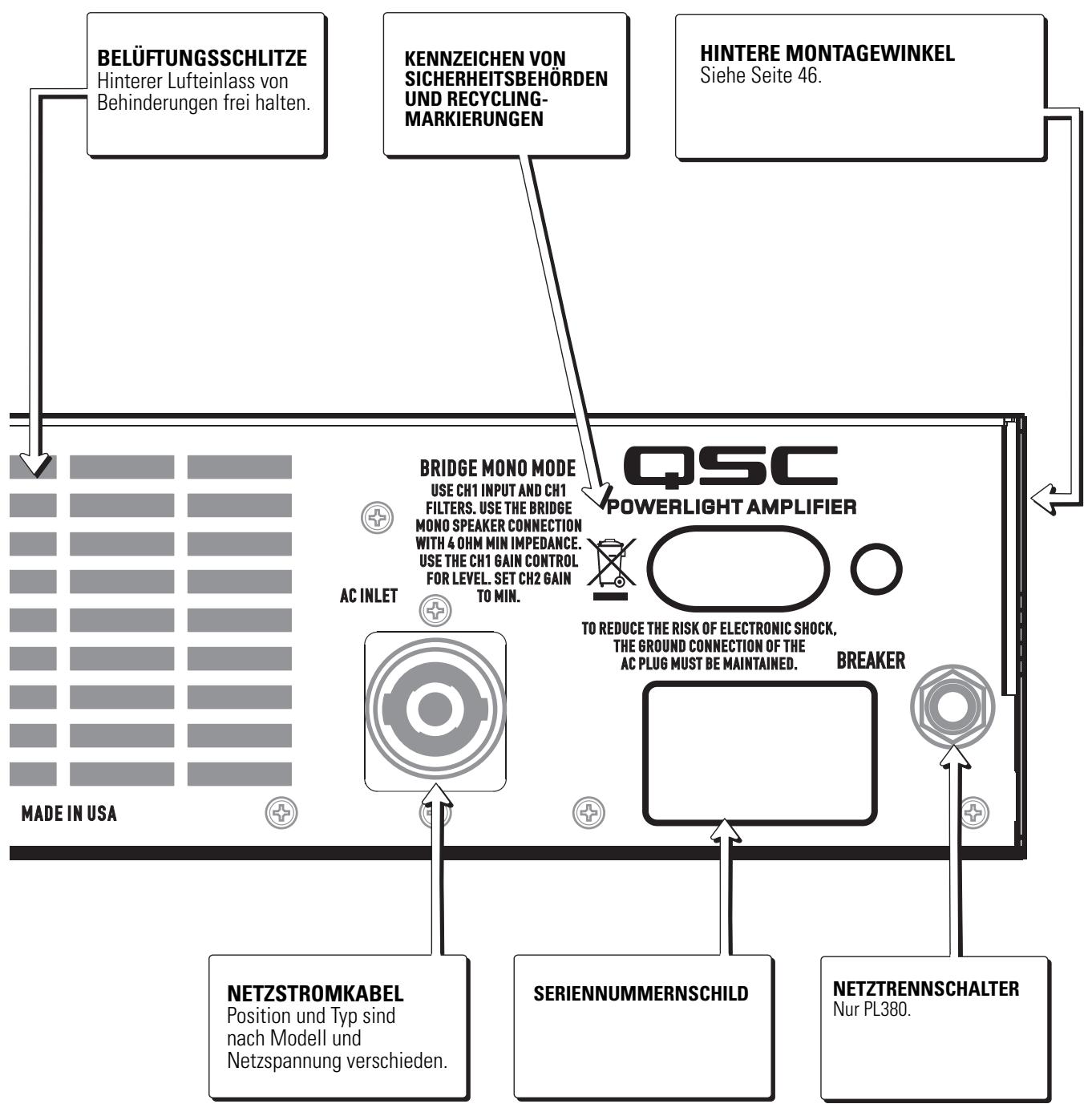

NETZKABEL UND NETZSPANNUNGEN
- Veränder der Serie PL3 sind für bestimmte Netzspannungen konfiguriert. Die Produkte lessen sich über das normale Spektrum von Netzleitungsschwankungen safer betreiben; die Nennleistung ist aber nur mit Nennspannung zu erreichen.
- Wenn die geltenden Vorschriften dies zulassen, sind die Produkte mit versperrbaren, abnehmbaren Kabelsätzen ausgestattet und werden mit Netzsteckern versandt, die für die vorgesehene Netzspannung geeignet sind (siehe techn. Daten).

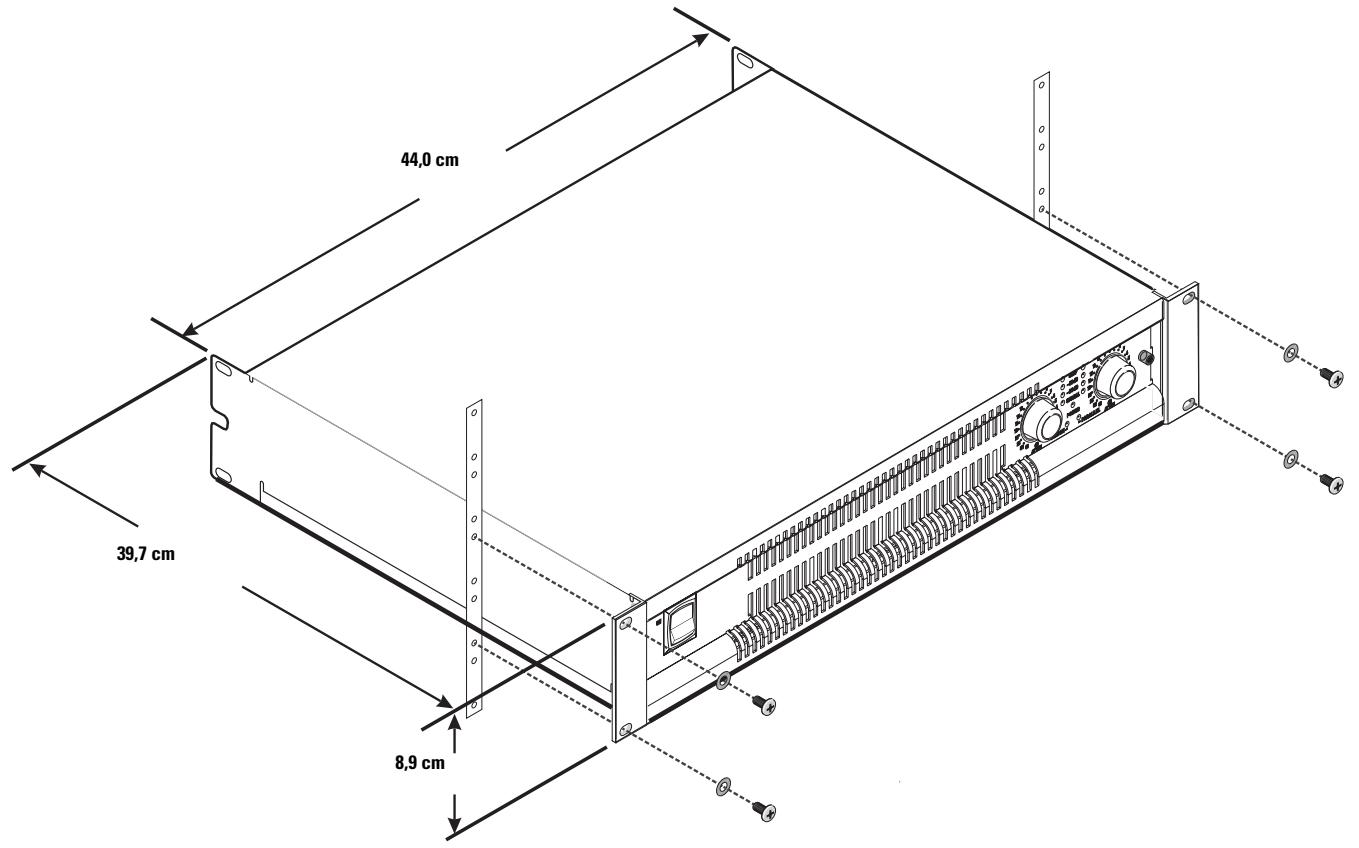

Rackmontage und Abmessungen
Verwenden Sie zur Befestigung des Verstärkers an den Geräte-Rack-Schienen vier Schrauben und Unterlegscheiben. Für den Gebrauch des Verstärkers ohne Rack befestigen Sie die selbstthaftenden Gummifüsse an seiner Unterseite.
Bei t a d i e r i f Verstarkers abzustitzen. Ein Rackeinbau-Montagewinkel-Kit zur Befestigung an der Rückseite ist beim technischen Kundendienst von QSC erhalten.
Optionale Rackgriffe sehen Griffstellen an jedem Ende vor, um das Anheiten des Geräts und sein Absetzen im Rack zu erleichtern.
Netzstromaufnahme
Die folgende Tabelle enthalt die typische Stromaufnahme für jedem Modell als Funktion des Last- und Ausgangsleistungspegels. Maßeinheit: eff. Ampere.
HINWEIS! Die angegebene Stromaufnahme bezieht sich auf ein 120-VAC-Netz. Für 230-V-Modelle müssen diese Werte mit 0,5 multipliziert werden.
- 1/8 Leistung (Rosa-Rauschen) entspricht einem typischen Programm mit gelegentlichem Clipping. Verwenden Sie diese Nennleistung für die meisten Anwendungen.
- 1/3 Leistung (Rosa-Rauschen) entspricht einem intensiven Programm mit starkem Clipping.
- Volle Leistung (Sinus) entspricht kontinuierlichen Sinuswellen, die mit 1% -Clipping angesteuert werden.
| Modell | Last | Ruhezustand Strom (Ampere) | 1/8 Leistung Rosa-Rauschen | BTU | 1/3 Leistung Rosa-Rauschen | BTU | Volle Leistung, Sinus-welle | BTU |
| PL325 | 8 Ohm x 2 | 1,0 | 5,2 A | 792 | 8,6 A | 893 | 17,0 A | 1204 |
| 4 Ohm x 2 | 8,5 A | 1387 | 14,3 A | 1981 | 28,3 A | 2481 | ||
| 2 Ohm x 2 | 12,6 A | 2178 | 22,0 A | 3339 | 45,3 A | 4942 | ||
| PL340 | 8 Ohm x 2 | 1,0 | 7,5 A | 1150 | 13,3 A | 1682 | 25,9 A | 2082 |
| 4 Ohm x 2 | 11,8 A | 2114 | 21,1 A | 2864 | 43,5* A | 4253* | ||
| 2 Ohm x 2 | 19,1 A | 3495 | 31,6* A | 5306* | 68,6* A | 8601* | ||
| PL380 | 8 Ohm x 2 | 2,8 | 8,7 A | 918 | 16,0 A | 1101 | 38,3 A | 1853 |
| 4 Ohm x 2 | 13,1 A | 1355 | 26,2 A | 1674 | 70* A | 3000* | ||
| 2 Ohm x 2 | 19,3 A | 1768 | 41,6* A | 3278* | 100* A | 6000* |
- Nur Burst-Modus. Der Langzeit-Netzstrom wird durch eine Schutzbegrenzung reduziert.
| Technische Daten | PL325 | PL340 | PL380 | |
| MAX. AUSGANGSLEISTUNG 1 kHz, 1-%-Clipping | ||||
| 8 Ohm, beiden Kanäle angesteuert | 500 | 800 | 1500 | |
| 4 Ohm, beiden Kanäle angesteuert | 850 | 1250 | 2500 | |
| 2 Ohm, beiden Kanäle angesteuert | 1250 | 2000 | 4000* | |
| 8 Ohm, Bridge-Mono | 1700 | 2600 | 5000 | |
| 4 Ohm, Bridge-Mono | 2500 | 4000 | 8000* | |
| (*Burst-Mode-Tests wegen Netzstrombegrenzungen erforderlich) | ||||
| TYPISCHE VERZERRUNG 20-3 kHz, 3 dB unter Clip oder 20-5 kHz, 10 dB unter Clip oder 20-20 kHz, 20 dB unter Clip | ||||
| 8 Ohm | 0,002-0,01 % | 0,002-0,01 % | 0,01-0,03 % | |
| 4 Ohm | 0,005-0,01 % | 0,005-0,01 % | 0,03-0,06 % | |
| 2 Ohm | 0,02 % | 0,02 % | 0,10 % | |
| MAX. VERZERRUNG 4-8 Ohm | 0,05 % | 0,05 % | 0,20 % | |
| 20-20 kHz, 1 dB unter Nennleistung | ||||
| FREQUENZGANG | 8 Ohm | 20-20 kHz, +/-0,2 dB, alle Modelle. | ||
| HINTERGRUNDRAUSCHEN (NOISE FLOOR)20-20 kHz, 32-dB-Verstärkung-106 dB | -105 dB | -104 dB | ||
| DYNAMISCHER HEADROOM | 4 Ohm | 2 dB, alle Modelle | ||
| DAMPFUNGSACTOR | 8 Ohm | 500 | 500 | 200 |
| AUSGANGSSTROMKREISTYP | Klasse H (2 Ebenen) | Klasse H (2 Ebenen) | Klasse D | |
| VERSTÄRKUNGSEMPFINDLICHKEIT(26-dB-Einstellung) | 3,28 V | 3,92 V | 5,27 V | |
| (32-dB-Einstellung) | 1,60 V | 1,96 V | 2,67 V | |
| EINGANGSVERSTÄRKUNG(1,2-V-Einstellung) | 34,5 dB | 36,4 dB | 39,1 dB | |
| EINGANGSIMPEDANZ | >10 kOhm, symmetrisch oder asymmetrisch, alle Modelle. | |||
| MAX. EINGANGSPEGEL(1,2-V-Einstellung) | 11 V (+23 dB) | 11 V(+23 dB) | 10 V (+22 dB) | |
| FRONTPLATTE | Beide Kanäle: | 14,6 V (+25,5 dB) | 18 V (+27,4 dB) | 22 V (+29 dB) |
| Jeder Kanal: | 25 V (+30 dB) | 25 V (+30 dB) | 25 V (+30 dB) | |
| BEDIENELEMENTE und LEDs,Beide Kanäle: | Netzschalter, Netzstrom (blau), Br Mono (gelb), Par (orange) | |||
| BEDIENELEMENTE und LEDs,Beide Kanäle: | Verstärkungsregelung, 21 Arretierungen, 1-dB-Stufen. | |||
| RUCKPLATTE | Jeder Kanal: | Signal -35 dB, -20 dB (grün), -10 dB (orange), Clip (rot). | ||
| EINGANGSANSCHLUSSE | Beide Kanäle: | Eingangsmodus: Parallel (orange), Stereo (grün), Br Mono (gelb) | ||
| Jeder Kanal: | Empfindlichkeit: 26 dB (orange), 32 dB (grün), 1,2 V (gelb). | |||
| NF-Filter: aus, 30 Hz (gelb), 50 Hz (orange) | ||||
| Clipbegrenzung: aus, ein (gelb) | ||||
| AUSGANGSANSCHLUSSE | Jeder Kanal: | HD-15 DataPort (mit XLR parallel verdrahtete Eingänge) | ||
| XLR-Stecker, XLR-Buchse, 3-poliger Klemmenleistenanschluss. | ||||
| VERSTÄRKER- UND LASTSCHUTZ | 5-Weg-Anschlussklemen, Ausgang rot, Bezugspotenzial schwarz | |||
| Neutrik Speakon, (Ch 1, 4-Leiter, zum Zugriff auf bereits Kanäle). | ||||
| Kurzschluss, offender Schaltkreis, thermisch, RF-Schutz. | ||||
| Ein/Aus-Stummschaltung, Abschaltung bei Gleichstromfehler, aktive | ||||
| Einschaltstrombegrenzung. | ||||
| NETZSTROM, KABELSATZ | 120 V 50/60 Hz | 8,5 A, NEMA-15 12 A, NEMA-15 | 18 A, NEMA L5-30P | |
| 230 V 50 Hz | 7,5 A, Euro 16 A | 7 A, Euro 16 A | ||
| ABMESSAGENGEN | Alle Modelle | 2RU, Tiefe 39,7 cm, Montageschienen zu den hinteren Montagewinkel | ||
| GEWICHT | Netto | 10 kg | 10 kg | 11 kg |
| Versand | 14,3 kg | 14,3 kg | 15,2 kg | |
Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an ihren Handl der Distributor)
Haftungsausschluss
QSC Audio Products, LLC ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlösigkeit oder eine unsachgemäß Installation und/oder Verwendung dieser Laufsprecherprodukts verursicht werden.
Beschränkte Dreijahresgarantie durch QSC Audio Products
QSC Audio Products, LLC (.,QSC") gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur Funktionstgostörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen auftritt - vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z. B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschiedt wird. Diese Garantie setzt voraus, dass die Prüfung des zurückgeschickten Produkts in unserem Ermessen einen Herstellungsfdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäßen oder fahrlässigen Behandlung, Unfällen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumcode entfernt oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ohnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.
Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.
Falls these Produkt zum Export und Verkauf außerhalb der Vereinigten Staaten oder deren Hoheitsgebieten hergestellt wurde, besitzt diese eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf diesen Produkt oder der Kauf dieser Produkte von einem nicht autorisierten Handler macht diese beschränkte Garantie unwirksam.
These Garantie wird gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantiererklärung von QSC finden Sie im Internet unter www.qscaudio.com.
Sie erreichen uns Telefonisch unter +1 800-854-4079 (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com.
Kontaktinformationen für QSC Audio Products
Postanschrift:
Verkauf und Marketing +1 (714) 957-7100 oder gebührenfrei (nur in den USA) (800) 854-4079
Kundendienst +1 (714) 957-7150 oder gebührenfrei (nur in den USA) +1 (800) 772-2834
Fax-Nummern:
Verkauf und Marketing FAX +1 (714) 754-6174
Kundendienst FAX +1 (714) 754-6173
Internet:
www.qscaudio.com
E-Mail:
info@qscaudio.com
