用户手册 SC-323 QSC AUDIO

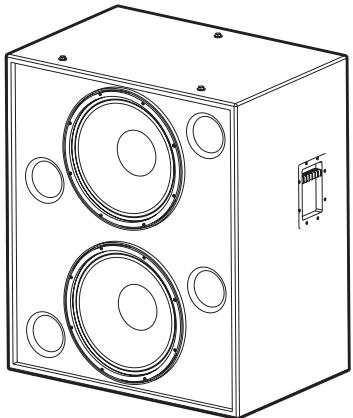

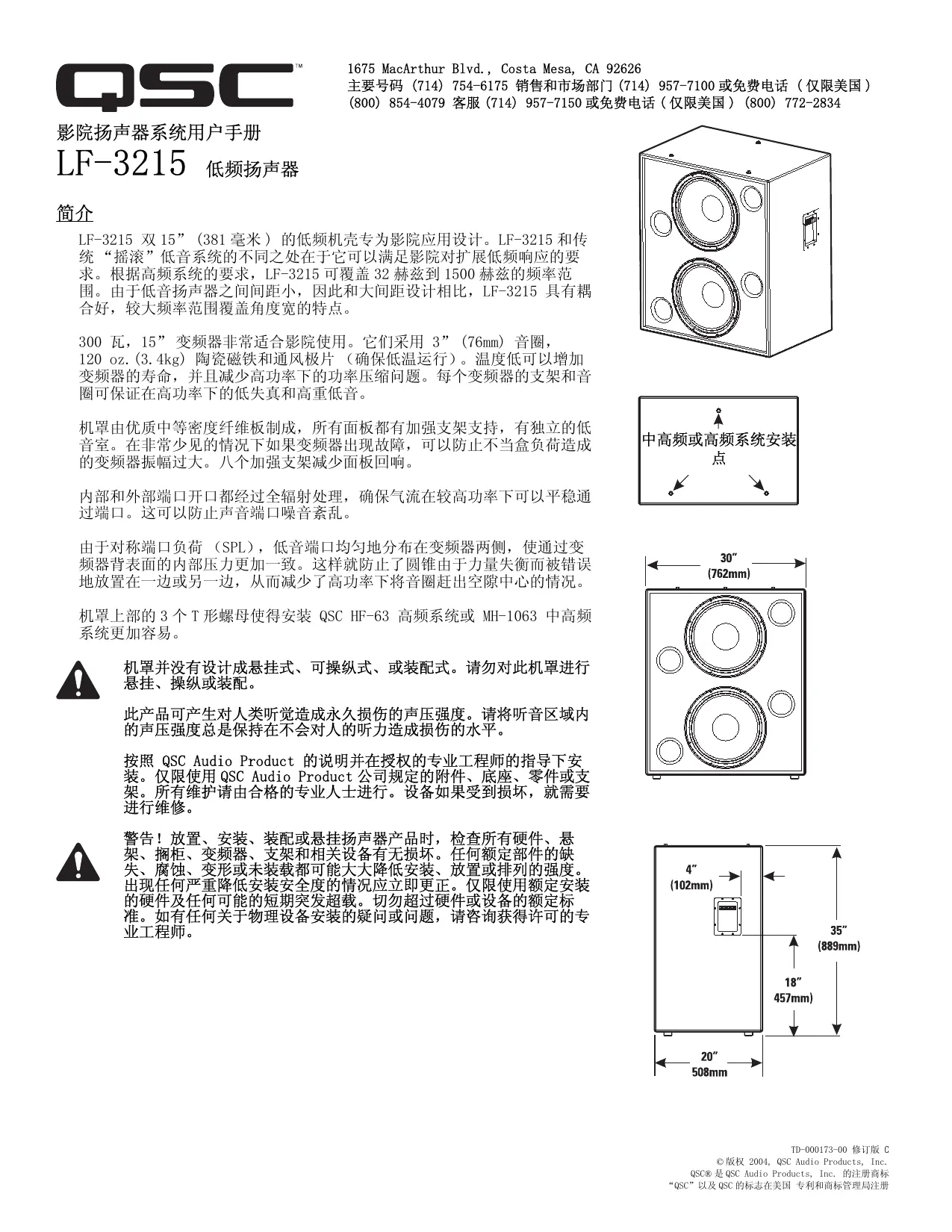

简介 LF-3215 双 15” (381 毫米 ) 的低频机壳专为影院应用设计。LF-3215 和传 统 “摇滚”低音系统的不同之处在于它可以满足影院对扩展低频响应的要 求。根据高频系统的要求，LF-3215 可覆盖 32 赫兹到 1500 赫兹的频率范 围。由于低音扬声器之间间距小，因此和大间距设计相比，LF-3215 具有耦 合好，较大频率范围覆盖角度宽的特点。 300 瓦，15” 变频器非常适合影院使用。它们采用 3” (76mm) 音圈， 120 oz.(3.4kg) 陶瓷磁铁和通风极片 （确保低温运行）。温度低可以增加 变频器的寿命，并且减少高功率下的功率压缩问题。每个变频器的支架和音 圈可保证在高功率下的低失真和高重低音。 机罩由优质中等密度纤维板制成，所有面板都有加强支架支持，有独立的低 音室。在非常少见的情况下如果变频器出现故障，可以防止不当盒负荷造成 的变频器振幅过大。八个加强支架减少面板回响。

内部和外部端口开口都经过全辐射处理，确保气流在较高功率下可以平稳通 过端口。这可以防止声音端口噪音紊乱。 由于对称端口负荷 （SPL），低音端口均匀地分布在变频器两侧，使通过变 频器背表面的内部压力更加一致。这样就防止了圆锥由于力量失衡而被错误 地放置在一边或另一边，从而减少了高功率下将音圈赶出空隙中心的情况。 机罩上部的 3 个 T 形螺母使得安装 QSC HF-63 高频系统或 MH-1063 中高频 系统更加容易。 机罩并没有设计成悬挂式、可操纵式、或装配式。请勿对此机罩进行 悬挂、操纵或装配。 此产品可产生对人类听觉造成永久损伤的声压强度。请将听音区域内 的声压强度总是保持在不会对人的听力造成损伤的水平。 按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安 装。仅限使用 QSC Audio Product 公司规定的附件、底座、零件或支 架。所有维护请由合格的专业人士进行。设备如果受到损坏，就需要 进行维修。 警告！放置、安装、装配或悬挂扬声器产品时，检查所有硬件、悬 架、搁柜、变频器、支架和相关设备有无损坏。任何额定部件的缺 失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。 出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装 的硬件及任何可能的短期突发超载。切勿超过硬件或设备的额定标 准。如有任何关于物理设备安装的疑问或问题，请咨询获得许可的专 业工程师。

TD-000173-00 修订版 C © 版权 2004, QSC Audio Products, Inc. QSC® 是 QSC Audio Products, Inc. 的注册商标 “QSC”以及 QSC 的标志在美国 专利和商标管理局注册

连接 正常连接 LF-3215 具有用于连接的阻挡带螺 旋式终端。此终端接受高达 #10 AWG (5.3mm2) 的绞合式扬声器 电线。使用最大导线尺寸和最短长 度。观察极性标志，确保整个系统 极性一致，以便获得最佳表现。

第二个 LF-3215 并联连接 终端标志 SPK2 可用于并联另一个 LF-3215。按照右图所示连接线路。 注意：如果 LF-3215 的内部连线经 过任何修改，便不会起作用。如果 情况如此，拿掉终端杯，然后验证 有无工厂黄色跳线电线和蓝色跳线 电线；按要求修改或者对此扬声器 进行维修。

单个变频器连接 （需要修改） 变频器在机罩内并行连线。如果要 求单个变频器连接，拿掉终端杯， 然后拿掉连接在 SPK1 和 SPK2 终端 间的黄色和蓝色跳线电线。换掉终 端杯，然后在机罩上作修改标记。

注意： 必须拿掉终 端杯，切断连接 SPK1 和 SPK2 终端 的黄色和蓝色跳线 电线。

LF-3215 产品规格 ( 如有改变恕不另行通告 ) 频率范围：

32 - 1500 赫兹 (-6dB) 28 - 3300 赫兹可用范围 (-10dB)

600 赫兹时 100°水平 X 55°垂直

132.5 dB SPL 计算峰值、1 米、半间距、在额定 rms 功率 6dB 振幅因子粉红噪声输入，25 - 250 赫兹。 126.5 dBA SPL 计算最大连续，1 米。通常使用 dBA 尺以确定会造成永久听力损失的声源。

标称 4 欧姆 最小 4.1 欧姆，180 赫兹 最大 55 欧姆，21 赫兹

600 瓦 rms (6dB 振幅因子粉红噪声的 8 小时，40 - 400 赫兹 ) 750 瓦 rms (6dB 振幅因子粉红噪声的 2 小时，40 - 400 赫兹 ) 推荐放大器功率 - 1200 瓦 rms 最大到 4 欧姆 ( 每 LF-3215)

98.5 dB 半间距， 97.5 dB 全间距， 35 - 1000 赫兹，1 瓦，1 米

次音速过滤低于 30 赫兹， 每八度音程大于 18 dB 最大推荐分频频率为 1000 赫兹。从 www.qscaudio.com 网站可获得 QSC DSP 的配置情况。如有要求即可获得替换处理硬件的参数。

阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。四个终端 ( 两个输入和两个并行输出 )。变频器 以并联形式内部连接。独立连接变频器的时候，拿掉终端杯内部边上的蓝色跳线电线和黄色跳线 电线，然后相应标记机罩。

两个 15” (381 毫米 ) 高效低频变频器通风式 3” (76 毫米 ) Kapton? 线圈架上的铜音圈。高偏移 / 低失真设计，带超高功率处理，以及低温和端口压缩。

类似的 B4 对齐，端口机罩带全喇叭形端口，低紊乱对称端口设计，调整为 36 赫兹，由中密度纤 维板和重型支撑构成。 具有防破坏低音喇叭安装螺丝的特点。

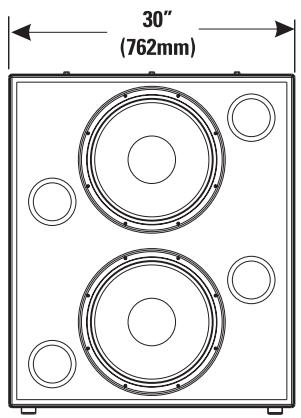

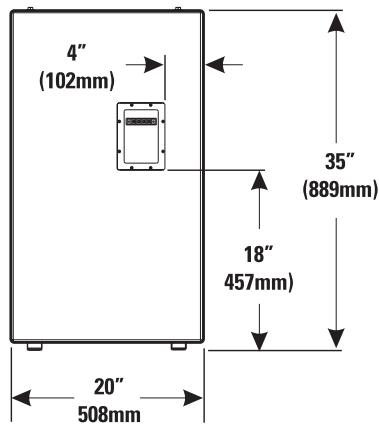

30”（宽）X 35”（高）X 20”（深）(762 mm X 889 mm X 508 mm)

195 磅 （运输）， 172 磅 （净重）(88/78 公斤 )

保修 （仅限美国；其它国家，请联系您的经销商或分销商） 声明 QSC Audio Products, Inc. 不承担因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何 其它设备造成损坏的任何责任。 QSC Audio Products3 年有限质保协议。 QSC Audio Products, Inc. （QSC ）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若 在正常安装和使用条件下发生的损坏，QSC 将按照本质保协议更换有缺陷的零件和维修故障产品 – 但 您要将本产品送回我们的工厂或任一授权维修点， 预付运送费用并附带一份购买证明即销售收据影印 本。 此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。 本质保不适用于任何因误用、 疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC 不对意外和／或间接发生的损 害承担责任。 此质保赋于您特定的法律权力。此有限质保在保证期内可自由转让。 在不同的州，顾客可能会有额外的权利。 此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处 购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版 本的 QSC 质保协议声明， 联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。

联系 QSC Audio Products 通信地址 :QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626-1468 USA 电话： 主要号码 (714) 754-6175 销售和市场部门 (714) 957-7100 或免费电话 ( 仅限美国 ) (800) 854-4079 客服 (714) 957-7150 或免费电话 ( 仅限美国 ) (800) 772-2834 传真： 销售与市场部门传真 (714) 754-6174 客服传真 (714) 754-6173 网址 www.qscaudio.com E-mail:info@qscaudio.com service@qscaudio.com

QSC Audio Products， Inc.1675 MacArthur Boulevard Costa Mesa， California 92626 USA ©2004 “ QSC”以及 QSC 的标志在美国专利和商标管理局注册。 Kapton® 为 E.I.du Pont de Nemours and Company 的注册商标。
