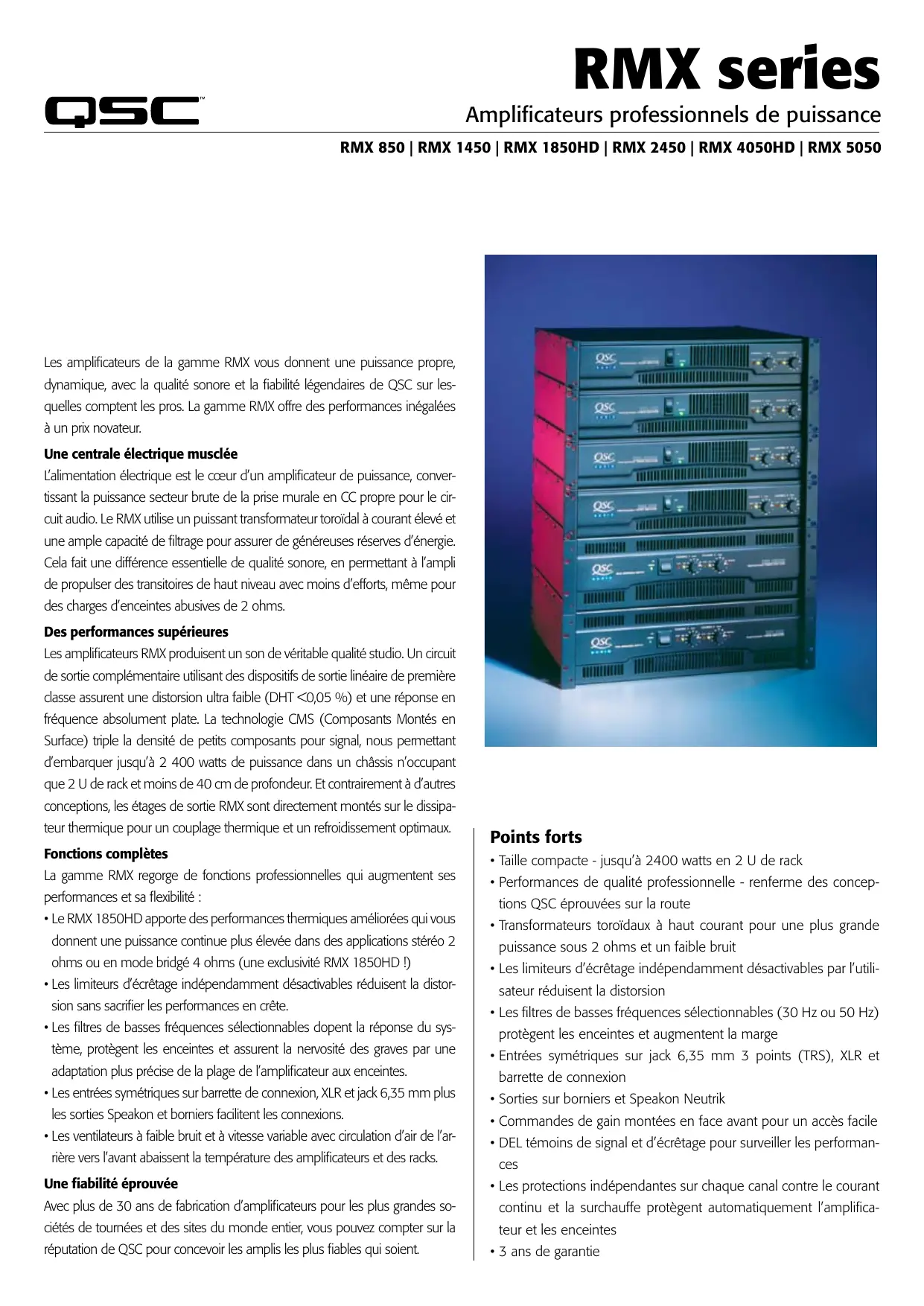

MODE D'EMPLOI RMX 850 QSC AUDIO
Les amplificateurs de la gamme RMX vous donnent une puissance propre, dynamique, avec la qualité sonore et la fiabilité légendaires de QSC sur lesquelles comptent les pros. La gamme RMX offre des performances inégalées à un prix novateur.
Une centrale électrique muscée
L'alimentation électrique est le cœur d'un amplificateur de puissance, convertissant la puissance secteur brute de la prise murale en CC propre pour le circuit audio. Le RMX utilise un puissant transformateur toroidal à courant élevé et une ample capacité de filtrage pour assurer des réserves d'énergie générées. Cela fait une différence essentielle de qualité sonore, en permettant à l'ampli de propulser des transitoires de haut niveau avec moins d'efforts, même pour des charges d'enceintes abusives de 2 ohms.
Des performances supérieures
Les amplificateurs RMX produisent un son de véritable qualité studio. Un circuit de sortie complémentaire utilisant des dispositifs de sortie linéaire de première classe assurent une distorsion ultra faible (DHT <0,05 %) et une réponse en fréquence absolument plate. La technologie CMS (Composants Montés en Surface) triple la densité de petits composants pour signal, nous permettant d'embarquer jusqu'à 2 400 watts de puissance dans un chassis n'occupant que 2 U de rack et moins de 40 cm de profondeur. Et contrairement à d'autres conceptions, les étages de sortie RMX sont directement montés sur le dissipateur thermique pour un couplage thermique et un refroidissement optimaux.
Fonctions complètes
La gamme RMX regorge de fonctions professionnelles qui augmentent ses performances et sa flexibilité :
- Le RMX 1850HD apporte des performances thermiques améliorées qui vous donnent une puissance continue plus élevée dans des applications stéréo 2 ohms ou en mode bridgé 4 ohms (une exclusivité RMX 1850HD!)
- Les limiteurs d'écretage indépendamment déactivables réduisent la distortion sans sacrifier les performances en crête.
- Les filtres de basses fréquences sélectionnables dopent la réponse du système, protègent les enceintes et assurent la nervosité des graves par une adaptation plus précise de la plage de l'amplificateur aux enceintes.
- Les entrées symétriques sur barrette de connexion, XLR et jack 6,35 mm, plus les sorties Speakon et horniers facilitent les connexions.
- Les ventilateurs à faible bruit et à vitesse variable avec circulation d'air de l'arrière vers l'avant abaissant la température des amplificateurs et des racks.
Une fiabilité éprouvée
Avec plus de 30 ans de fabrication d'amplificateurs pour les plus grandes sociétés de tournées et des sites du monde entier, vous pouvez compter sur la réputation de QSC pour connaître les amplis les plus fiables qui soient.
Points forts
Taille compacte - jusqu'à 2400 watts en 2 U de rack - Performances de qualité professionnelle - renferme des conceptions QSC éprouvées sur la route - Transformateurs toroïdaux à haut courant pour une plus grande puissance sous 2 ohms et un faible bruit - Les limiteurs d'échage indépendamment désactivables par l'utilisateur réduisent la distorsion - Les filtres de basses fréquences sélectionnables (30 Hz ou 50 Hz) protègent les enceintes et augmentent la marge - Entrées symétriques sur jack 6,35 mm 3 points (TRS), XLR et barrette de connexion - Sorties sur borniers et Speakon Neutrik - Commandes de gain montées en face avant pour un accès facile - DEL témoins de signal et d'échage pour surveiller les performances - Les protections indépendantes sur chaque canal contre le courant continu et la surchauffe protègent automatiquement l'amplificateur et les enceintes - 3 ans de garantie
| CHARACTERISTIQUES | RMX 850 | RMX 1450 | RMX 1850HD | RMX 2450 |
| MODE STÉRÉO, les deux canaux alimentés | ||||
| 8 ohms | ||||
| FTC, 20 Hz - 20 kHz, DHT 0,1% | 185 W | 260 W | 350 W | 450 W |
| EIA, 1 kHz, DHT 0,1% | 200 W | 280 W | 360 W | 500 W |
| 4 ohms | ||||
| FTC, 20 Hz - 20 kHz, DHT 0,1% | 280 W | 400 W | 550 W | 650 W |
| EIA, 1 kHz, DHT 0,1% | 300 W | 450 W | 600 W | 750 W |
| 2 ohms | ||||
| EIA, 1 kHz, DHT 1% | 430 W | 700 W | 900 W | 1200 W |
| MODE MONO BRIDGÉ | ||||
| 8 ohms | ||||
| FTC, 20 Hz - 20 kHz, DHT 0,1% | 530 W | 800 W | 1100 W | 1300 W |
| EIA, 1 kHz, DHT 0,1% | 600 W | 900 W | 1200 W | 1500 W |
| 4 ohms | ||||
| EIA, 1 kHz, DHT 1% | 830 W | 1400 W | 1800 W | 2400 W |
| Rapport signal/bruit, 20 Hz-20 kHz | 100 dB | 100 dB | 100 dB | 100 dB |
| Distorsion (SMPTE-IM) | Moins de 0,01% | Moins de 0,01% | Moins de 0,02% | Moins de 0,02% |
| Sensibilité d'entrée sous 8 ohms | 1,15V (+3,4 dBu) | 1,15V (+3,4 dBu) | 1,16V (+3,5 dBu) | 1,23V (+4,0 dBu) |
| Gain de tension | 31,6x (30 dB) | 40x (32 dB) | 46x (33 dB) | 50x (34 dB) |
| Circuit de sortie | AB | AB | Classe H | Classe H |
| Alimentation électrique requise | 5 A | 6 A | 6 A | 7 A |
| 1/8 de puissance, bruit rose sous 4 ohms * | ||||
| TOUS LES MODELES | |||
| Distorsion (type) | |||
| 20 Hz - 20 kHz : | |||
| 10 dB sous la puissance nominale | Moins de 0,03% de DHT, 4 et 8 ohms | ||
| 1,0 kHz et en dessous : | |||
| puissance nominale | Moins de 0,03% de DHT, 4 et 8 ohms | ||
| Réponse en fréquence | 20 Hz-20 kHz, ±1 dB | ||
| Points -3 dB : 5 Hz - 50 kHz | |||
| Facteur d'amortissement, 1 kHz et en dessous | Supérieur à 300 sous 8 ohms | ||
| Impédance d'entrée | 10 kohms asymétrique, 20 kohms symétrique | ||
| Écrêtage d'entrée | 10 Vrms (+22 dB) | ||
| Refroidissement | Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant | ||
| Connecteurs, chaque canal | Entrée : symétrie active; barrette de connexion, XLR et jack 6,35 mm 3 points (TRS) | ||
| Pointe du jack et XLR (point chaud sur broche 2) | |||
| Sortie : borniers protégés et Speakon® Neutrik® | |||
| Commandes | Avant : interrupteur d'alimentation, commandes de gain de canal 1 et de canal 2 | ||
| Arrière : 10 mini-sélecteurs DIP | |||
| Indicateurs | Alimentation : DEL verte | ||
| Signal : DEL jaune (1 par canal) | |||
| Écrêtage : DEL rouge (1 par canal) | |||
| Protection d'amplificateur | Stable en cas de charge réACTIVE ou disportionnée | ||
| Protection de la charge | Coupure du son à l'allumage/extinction, couplage CA (850, 1450), limiteur en tension à Triac (1850HD, 2450, sur chaque canal) | ||
| Alimentation électrique requise | CA 100, 120, 230 V, 50-60 Hz | ||
| Dimensions | 48,3 cm (montage en rack 19"), 8,9 cm de hauteur (2 U), 40 cm de profondeur (des rails de montage avant aux cornières de soutien arrêté) | ||
| Poids | 15,9 kg net | 18,2 kg net | 20,2 kg net |
- En CA 120 V, les deux canaux alimentés ; multiplier le courant par 0,5 pour les unités 230 V. Speakon est une marque déposée de Neutrik.
| CHARACTERISTIQUES | RMX 4050 | RMX 4050 HD certification CE |
| 8 ohms | ||
| FTC, 20 Hz - 20 kHz, DHT 0,1% | 800 W | 650 W |
| EIA, 1 kHz, DHT 0,1% | 850 W | |
| 4 ohms | ||
| FTC, 20 Hz - 20 kHz, DHT 0,1% | 1300 W | 1300 W |
| EIA, 1 kHz, DHT 0,1% | 1400 W | |
| 2 ohms | ||
| FTC, 20 Hz-20 kHz, DHT 0,1% | 1600 W | 1600 W |
| EIA, 1 kHz, DHT 1% | 2000 W | 2000 W |
| MODE MONO BRIDGÉ | ||
| 8 ohms | ||
| FTC, 20 Hz-20 kHz, DHT 0,1% | 2600 W | 2600 W |
| EIA, 1 kHz, DHT 0,1% | 2800 W | 2800 W |
| 4 ohms | ||
| EIA, 1 kHz, DHT 1% | 4000 W | 4000W |
| Distorsion (SMPTE-IM) | Moins de 0,02% | |
| Distorsion (type) | ||
| 20 Hz-20 kHz : | ||
| 10 dB sous la puiss. nominale | Moins de 0,02% sous 4 ohms, moins de 0,01% sous 8 ohms | |
| 1 kHz et en dessous : | ||
| puissance nominale | Moins de 0,02% sous 4 ohms, moins de 0,01% sous 8 ohms | |
| Réponse en fréquence | 20 Hz à 20 kHz, 8 ohms, filtre BF court-circuité, +0/-1 dB5 Hz à 50 kHz, 8 ohms, filtre BF court-circuité, +0/-3 dB | |
| Facteur d'amortissement | Supérieur à 250 sous 8 ohms | |
| Bruit (non pondéré) | 100 dB sous la sortie nominale (20 Hz - 20 kHz, charge de 8 ohms) | |
| Impédance d'entrée | 20 kohms symétrique, 10 kohms asymétrique | |
| Sensibilité d'entrée | 1,25 Vrms pour 800 W sous 8 ohms | 1,12 Vrms pour 650 W sous 8 ohms |
| Gain de tension | 64x (36 dB) pour une charge de 8 ohms | |
| Commandes à l'avant : | ||
| Commandes à l'arrête : | Interrupteur d'alimentation secteur, commande de gain de canal 1 et de canal 210 mini-commutateurs DIP : filtre BF on/off, filtre BF 30/50 Hz, commandes on/off de limiteur d'écrétage pour chaque canal et commutateurs de selection de mode stéreo, parallèle ou bridgè. Disjoncteur à bouton-poussoir pour chaque canal. | |
| Indicateurs | Alimentation : DEL verte, Protection : DEL rougeSignal -30dB : DEL jaune, Écrétage : DEL rouge | |
| Connecteurs d'entrée : | XLR fémelle, jack 6,35 mm 3 points (TRS), et barrette de connexion à vis, sur chaque canalSorties sur borniers et Speakon® (Speakon du canal 1 câblé pour la bi amplification) | |
| Connecteurs de sortie : | ||
| Refroidissement | Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant | |
| Protection d'amplificateur | Protection contre les courts-circuits, circuits ouverts, surchauffes, ultrasons et HF. Stable en cas de charge réactivou disproportionnée | |
| Protection de la charge | Coupure du son à l'allumage/extinction, limiteur en tension de sortie en cas de CC | |
| Alimentation électrique requise | CA 100, 120 ou 240 volts (+/-10%)50-60 Hz (configurée en usine) | CA 240 volts (+/-10%) 50-60 Hz |
| Dimensions | 48,3 cm (montage en rack 19"), 13,3 cm de haut, 40,39 cm de profondeur totale | |
| Poids | 30,84 kg net, 34,43 kg brut | |
Toutes les caractéristiques sont sujettes à modification sans préavis.
Speakon est une marque déposée de Neutrik
| CHARACTERISTIQUES | RMX 5050 |
| MODE STÉRÉO, les deux canaux alimentés | |
| 8 ohms | |
| FTC, 20 Hz - 20 kHz, DHT 0,1% | 1050 W |
| EIA, 1 kHz, DHT 0,1% | 1100 W |
| 4 ohms | |
| FTC, 20 Hz - 20 kHz, DHT 0,1% | 1600 W |
| EIA, 1 kHz, DHT 0,1% | 1800 W |
| 2 ohms | |
| FTC, 20 Hz-20 kHz, DHT 0,1% | 2000 W |
| EIA, 1 kHz, DHT 1% | 2500 W |
| MODE MONO BRIDGÉ | |
| 8 ohms | |
| FTC, 20 Hz-20 kHz, DHT 0,1% | 3200 W |
| EIA, 1 kHz, DHT 0,1% | 3600 W |
| 4 ohms | |
| EIA, 1 kHz, DHT 1% | 5000 W |
| Distorsion (SMPTE-IM) | Moins de 0,02% |
| Distorsion (type) | |
| 20 Hz - 20 kHz : | |
| 10 dB sous la puiss. nominale | Moins de 0,02% |
| 1 kHz et en dessous : | Moins de 0,02% |
| puissance nominale | |
| Réponse en fréquence | 20 Hz - 20 kHz, 8 ohms, filtré BF court-circuité, +0/-1 dB |
| 5 Hz - 50 kHz, 8 ohms, filtré BF court-circuité, +0/-3 dB | |
| Facteur d'amortissement | Supérieur à 250 sous 8 ohms |
| Bruit (non pondéré) | 100 dB sous la sortie nominale (20 Hz - 20 kHz, charge de 8 ohms) |
| Sensibilité d'entrée | 1,42 Vrms pour 1050 watts sous 8 ohms |
| Gain de tension | 64x (36 dB) pour une charge de 8 ohms |
| Impédance d'entrée | 20 kohms symétrique, 10 kohms asymétrique |
| Commandes à l'avant : | Interrupteur d'alimentation secteur, commande de gain de canal 1 et de canal 2 |
| Commandes à l'arrête : | 10 mini-commutateurs DIP : filtré BF on/off, filtré BF 30/50 Hz, commandes on/off de limiteur d'écrétage pour chaque canal et commutateurs de sélection de mode stériso, paralleôle ou bridgé. Disjoncteur à bouton-poussoir pour chaque canal. |
| Indicateurs | Alimentation : DEL verte, Protection : DEL rouge |
| Signal -30dB : DEL jaune, Écrétage : DEL rouge | |
| Connecteurs d'entrée : | XLR femelle, jack 6,35 mm 3 points (TRS), et barrette de connexion à vis (chaque canal) |
| Connecteurs de sortie : | Sorties sur borniers et Speakon® (Speakon du canal 1 cable pour la biamplification) |
| Refroidissement | Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant |
| Protection d'amplificateur | Protection contre les courts-circuits, circuits ouverts, surchauffes, ultrasons et HF. Stable en cas de charge réactivou disproportionnée |
| Protection de la charge | Coupure du son à l'allumage/extinction, limiteur en tension de sortie en cas de CC |
| Alimentation électrique requise | CA 100, 120 ou 240 volts (+/-10%) 50-60 Hz (configurée en usine) |
| Les modèles 120 V nécessités un branchement 20 A et sont livrés avec une fiche NEMA 5-20 sur le cordon. | |
| Dimensions | 48,3 cm (montage en rack 19"), 13,3 cm de haut, 40,39 cm de profondeur totale |
| Poids | 34,02 kg net, 39,46 kg brut |
Toutes les caractéristiques sont sujettes à modification sans préavis. Speakon est une marque déposée de Neutrik
