MODE D'EMPLOI RMX 2450 QSC AUDIO

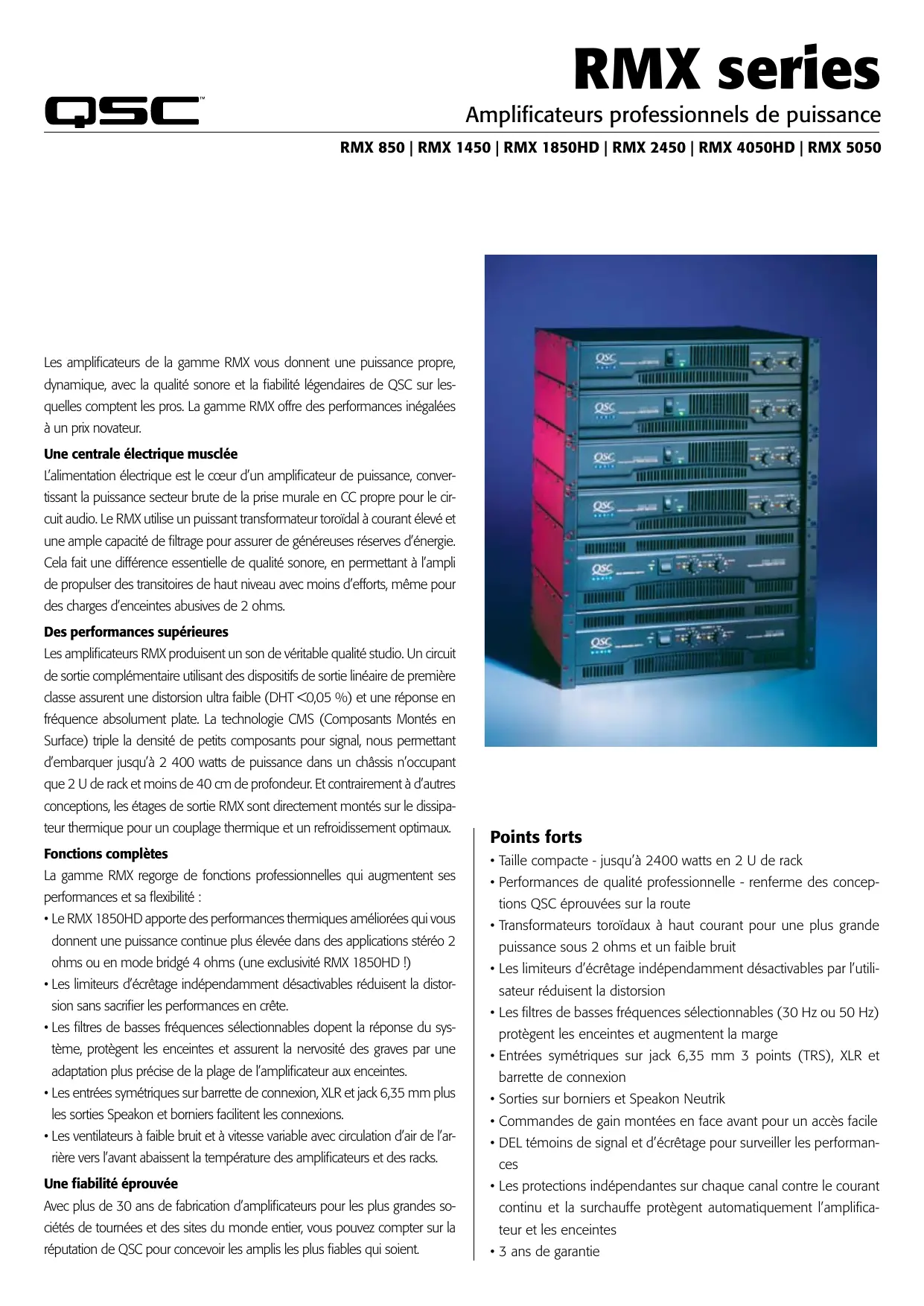

RMX series Amplificateurs professionnels de puissance RMX 850 | RMX 1450 | RMX 1850HD | RMX 2450 | RMX 4050HD | RMX 5050 Les amplificateurs de la gamme RMX vous donnent une puissance propre, dynamique, avec la qualité sonore et la fiabilité légendaires de QSC sur les- quelles comptent les pros. La gamme RMX offre des performances inégalées à un prix novateur. Une centrale électrique musclée L'alimentation électrique est le cœur d'un amplificateur de puissance, conver- tissant la puissance secteur brute de la prise murale en CC propre pour le cir- cuit audio. Le RMX utilise un puissant transformateur toroïdal à courant élevé et une ample capacité de filtrage pour assurer de généreuses réserves d'énergie. Cela fait une différence essentielle de qualité sonore, en permettant à l'ampli de propulser des transitoires de haut niveau avec moins d'efforts, même pour des charges d'enceintes abusives de 2 ohms. Des performances supérieures Les amplificateurs RMX produisent un son de véritable qualité studio. Un circuit de sortie complémentaire utilisant des dispositifs de sortie linéaire de première dasse assurent une distorsion ultra faible (DHT <0,05 %) et une réponse en fréquence absolument plate. La technologie CMS (Composants Montés en Surface) triple la densité de petits composants pour signal, nous permettant d'embarquer jusqu'à 2 400 watts de puissance dans un châssis n'occupant que 2 U de rack et moins de 40 cm de profondeur. Et contrairement à d'autres conceptions, les étages de sortie RMX sont directement montés sur le dissipa- teur thermique pour un couplage thermique et un refroidissement optimaux. Fonctions complètes La gamme RMX regorge de fonctions professionnelles qui augmentent ses performances et sa flexibilité : + Le RMX 1850HD apporte des performances thermiques améliorées qui vous donnent une puissance continue plus élevée dans des applications stéréo 2 ohms ou en mode bridgé 4 ohms (une exdusivité RMX 1850HD !) + Les limiteurs d'écrétage indépendamment désactivables réduisent la distor- sion sans sacrifier les performances en crête. + Les filtres de basses fréquences sélectionnables dopent la réponse du sys- tème, protègent les enceintes et assurent la nervosité des graves par une adaptation plus précise de la plage de l'amplificateur aux enceintes. + Les entrées symétriques sur barrette de connexion, XLR et jack 6,35 mm plus les sorties Speakon et bomiers facilitent les connexions. + Les ventilateurs à faible bruit et à vitesse variable avec circulation d'air de l'ar- rière vers l'avant abaissent la température des amplificateurs et des racks. Une fiabilité éprouvée Avec plus de 30 ans de fabrication d'amplificateurs pour les plus grandes so- diétés de tournées et des sites du monde entier, vous pouvez compter sur la réputation de QSC pour concevoir les amplis les plus fiables qui soient. Points forts + Taille compacte - jusqu'à 2400 watts en 2 U de rack + Performances de qualité professionnelle - renferme des concep- tions QSC éprouvées sur la route + Transformateurs toroïdaux à haut courant pour une plus grande puissance sous 2 ohms et un faible bruit + Les limiteurs d'écrétage indépendamment désactivables par l'utili- sateur réduisent la distorsion + Les filtres de basses fréquences sélectionnables (30 Hz ou 50 Hz) protègent les enceintes et augmentent la marge + Entrées symétriques sur jack 6,35 mm 3 points (TRS), XLR et barrette de connexion + Sorties sur borniers et Speakon Neutrik + Commandes de gain montées en face avant pour un accès facile + DEL témoins de signal et d'écrêtage pour surveiller les performan- ces - Les protections indépendantes sur chaque canal contre le courant continu et la surchauffe protègent automatiquement l'amplifica- teur et les enceintes + 3 ans de garantie

Distorsion (type) 20 Hz-20 kHz: 10 dB sous la puissance nominale 1,0 kHz et en dessous : puissance nominale Moins de 0,03% de DHT, 4 et 8 ohms Moins de 0,03% de DHT, 4 et 8 ohms Réponse en fréquence 20 Hz-20 kHz, +1 dB Points -3 dB : 5 Hz - 50 kHz Facteur d'amortissement, 1 KHz et en dessous Supérieur à 300 sous 8 ohms Impédance d'entrée 10 kohms asymétrique, 20 kohms symétrique Écrêtage d'entrée 10 Vrms (+22 dB) Refroidissement Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant Connecteurs, chaque canal Entrée : symétrie active; barrette de connexion, XLR et jack 6,35 mm 3 points (TRS) Pointe du jack et XLR (point chaud sur broche 2) Sortie : borniers protégés et Speakon® Neutrik® Commandes Avant : interrupteur d'alimentation, commandes de gain de canal 1 et de canal 2 Arrière : 10 mini-sélecteurs DIP Indicateurs Alimentation : DEL verte Signal : DEL jaune (1 par canal) Écrêtage : DEL rouge (1 par canal) Protection d'amplificateur Stable en cas de charge réactive ou disproportionnée Protection de la charge Coupure du son à l'allumage/extinction, couplage CA (850, 1450), limiteur en tension à Triac (1850HD, 2450, sur chaque canal) Alimentation électrique requise CA 100, 120, 230 V, 50-60 Hz Dimensions 48,3 cm ( montage en rack 19”), 8,9 cm de hauteur (2 U), 40 cm de profondeur (des rails de montage avant aux cornières de soutien arrière) Poids 15,9 kg net 18,2 kgnet 20,2 kgnet 20,2 kgnet

• En CA 120 V les deux canaux alimentés; multiplier le courant par 0,5 pour les unités 230 V Toutes les caractéristiques sont sujettes à modification sans préavis. Speakon est une marque déposée de Neutrik Produit distribué par Sennheiser France - 128 bis, avenue Jean-Jaurès — 94851 Ivry-sur-Seine Cedex Tél. 01 49 87 03 00 — FAX : 01 49 87 03 24 - www.sennheiser.fr

Gamme RMX CARACTÉRISTIQUES 8 ohms FTC, 20 Hz - 20 kHz, DHT 0,1% ElA, 1 kHz, DHT 0,1% 4 ohms FTC, 20 Hz - 20 kHz, DHT 0,1% ElA, 1 kHz, DHT 0,1% 2 ohms FTC, 20 Hz-20 kHz, DHT 0,1% EIA, 1 kHz, DHT 1% 8 ohms FTC, 20 Hz-20 kHz, DHT 0,1% EIA, 1 kHz, DHT 0,1% 4ohms EIA, 1 kHz, DHT 1% Distorsion (SMPTE-IM) Distorsion (type) 20 Hz-20 kHz : 10 dB sous la puiss. nominale 1 KHz et en dessous : puissance nominale Réponse en fréquence Facteur d'amortissement Bruit (non pondéré) Impédance d'entrée Sensibilité d'entrée Gain de tension Commandes à l'avant : Commandes à l'arrière : Indicateurs Connecteurs d'entrée : Connecteurs de sortie : Refroidissement Protection d'amplificateur Protection de la charge Alimentation électrique requise Dimensions Poids Caractéristiques RMX 4050 RMX 4050 HD certification CE 800 W 650 W 850W 1300 W 1300 W 1400 W 1600 W 1600 W 2000 W 2000 W

2600 W 2600 W 2800 W 2800 W 4000 W 4000W Moins de 0,02% Moins de 0,02% sous 4 ohms, moins de 0,01% sous 8 ohms Moins de 0,02% sous 4 ohms, moins de 0,01% sous 8 ohms 20 Hz à 20 kHz, 8 ohms, filtre BF court-circuité, +0/-1 dB 5 Hz à 50 KHz, 8 ohms, filtre BF court-circuité, +0/-3 dB Supérieur à 250 sous 8 ohms 100 dB sous la sortie nominale (20 Hz - 20 kHz, charge de 8 ohms) 20 kohms symétrique, 10 kohms asymétrique 1,25 Vrms pour 800 W sous 8 ohms 64x (36 dB) pour une charge de 8 ohms Interrupteur d'alimentation secteur, commande de gain de canal 1 et de canal 2 10 mini-commutateurs DIP : filtre BF on/off, filtre BF 30/50 Hz, commandes on/off de limiteur d'écrêtage pour chaque canal et commutateurs de sélection de mode stéréo, parallèle ou bridgé. Disjoncteur à bouton-poussoir pour chaque canal. Alimentation : DEL verte, Protection : DEL rouge Signal -30dB : DEL jaune, Écrêtage : DEL rouge XLR femelle, jack 6,35 mm 3 points (TRS), et barrette de connexion à vis, sur chaque canal Sorties sur borniers et Speakon® (Speakon du canal 1 cäblé pour la biamplification) Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant Protection contre les courts-circuits, circuits ouverts, surchauffes, ultrasons et HF. Stable en cas de charge réactive ou disproportionnée Coupure du son à l'allumage/extinction, limiteur en tension de sortie en cas de CC CA 100, 120 ou 240 volts (+/-10%) CA 240 volts (+/-10%) 50-60 Hz 50-60 Hz (configurée en usine) 48,3 cm ( montage en rack 19”), 13,3 cm de haut, 40,39 cm de profondeur totale 30,84 kg net, 34,43 kg brut 1,12 Vrms pour 650 W sous 8 ohms Toutes les caractéristiques sont sujettes à modification sans préavis. Speakon est une marque déposée de Neutrik Produit distribué par Sennheiser France - 128 bis, avenue Jean-Jaurès — 94851 Ivry-sur-Seine Cedex Tél. 01 49 87 03 00 — FAX : 01 49 87 03 24 - www.sennheiser.fr

Gamme RMX Caractéristiques

8 ohms FTC, 20 Hz-20 kHz, DHT 0,1% 3200 W ElA, 1 kHz, DHT 0,1% 3600 W 4ohms ElA, 1 kHz, DHT 1% 5000 W Distorsion (SMPTE-IM) Moins de 0,02% Distorsion (type) 20 Hz-20 kHz: 10 dB sous la puiss. nominale 1 kHz et en dessous : puissance nominale Moins de 0,02% Moins de 0,02% Réponse en fréquence 20 Hz- 20 kHz, 8 ohms, filtre BF court-circuité, +0/-1 dB 5 Hz- 50 kHz, 8 ohms, filtre BF court-circuité, +0/-3 dB Facteur d'amortissement Supérieur à 250 sous 8 ohms Bruit (non pondéré) 100 dB sous la sortie nominale (20 Hz - 20 kHz, charge de 8 ohms) Sensibilité d'entrée 1,42 Vrms pour 1050 watts sous 8 ohms Gain de tension 64x (36 dB) pour une charge de 8 ohms Impédance d'entrée 20 kohms symétrique, 10 kohms asymétrique Commandes à l'avant : Commandes à l'arrière : Interrupteur d'alimentation secteur, commande de gain de canal 1 et de canal 2 10 mini-commutateurs DIP : filtre BF on/off, filtre BF 30/50 Hz, commandes on/off de limiteur d'écrêtage pour chaque canal et commutateurs de sélection de mode stéréo, parallèle ou bridgé. Disjoncteur à bouton-poussoir pour chaque canal. Indicateurs Alimentation : DEL verte, Protection : DEL rouge Signal -30dB : DEL jaune, Écrêtage : DEL rouge Connecteurs d'entrée : XLR femelle, jack 6,35 mm 3 points (TRS), et barrette de connexion à vis (chaque canal) Connecteurs de sortie : Sorties sur borniers et Speakon® (Speakon du canal 1 câblé pour la biamplification) Refroidissement Ventilateur à vitesse variable en continu, flux d'air d'arrière en avant Protection d'amplificateur Protection contre les courts-circuits, circuits ouverts, surchauffes, ultrasons et HF. Stable en cas de charge réactive ou disproportionnée Protection de la charge Coupure du son à l'allumage/extinction, limiteur en tension de sortie en cas de CC Alimentation électrique requise CA 100, 120 ou 240 volts (+/-10%) 50-60 Hz (configurée en usine) Les modèles 120 V nécessitent un branchement 20 A et sont livrés avec une fiche NEMA 5-20 sur le cordon. Dimensions 48,3 cm ( montage en rack 19”), 13,3 cm de haut, 40,39 cm de profondeur totale Poids 34,02 kg net, 39,46 kg brut Toutes les caractéristiques sont sujettes à modification sans préavis. Speakon est une marque déposée de Neutrik Produit distribué par Sennheiser France - 128 bis, avenue Jean-Jaurès — 94851 Ivry-sur-Seine Cedex Tél. 01 49 87 03 00 — FAX : 01 49 87 03 24 - www.sennheiser.fr
