| Type de produit | Caisson de basses (subwoofer) passif |
| Marque | QSC Audio |
| Modèle | WL115-SW |
| Configuration | Passe-bande 4ème ordre |
| Transducteur(s) | 1 woofer 15" avec bobine acoustique 4", pièce polaire céramique |
| Réponse en fréquence (±3 dB) | 37 Hz – 107 Hz |
| Bande passante (-10 dB) | 35 Hz – 112 Hz |
| Impédance nominale | 8 ohms |
| Sensibilité (1 W à 1 m) | 96 dB |
| Puissance admissible continue (RMS) | 650 W |
| Puissance recommandée (amplificateur) | 1300 W RMS |
| Pression sonore max (continu/crête à 1 m) | 124 dB / 130 dB SPL |
| Matériau de l'enceinte | Contreplaqué de bouleau de la Baltique 18 mm |
| Finition | Noir (WL115-sw BLK) ou blanc (WL115-sw WHT), peinturable |
| Grille | Aluminium embouti perforé |
| Connecteurs | 2 x NL-8 en parallèle (broches 1+/1- à 4+/4-) |
| Points d'accrochage | Intégrés, non réglables (montage droit uniquement) |
| Dimensions (H x L x P) | 561 x 686 x 768 mm |
| Poids net / brut | 50,4 kg / 55 kg |
| Accessoires compatibles | FB2082-i (grille d'accrochage), EB2082-i (barre d'extension) |
FOIRE AUX QUESTIONS - WL115-SW QSC AUDIO
Questions des utilisateurs sur WL115-SW QSC AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Subwoofer au format PDF gratuitement ! Retrouvez votre notice WL115-SW - QSC AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WL115-SW de la marque QSC AUDIO.
MODE D'EMPLOI WL115-SW QSC AUDIO

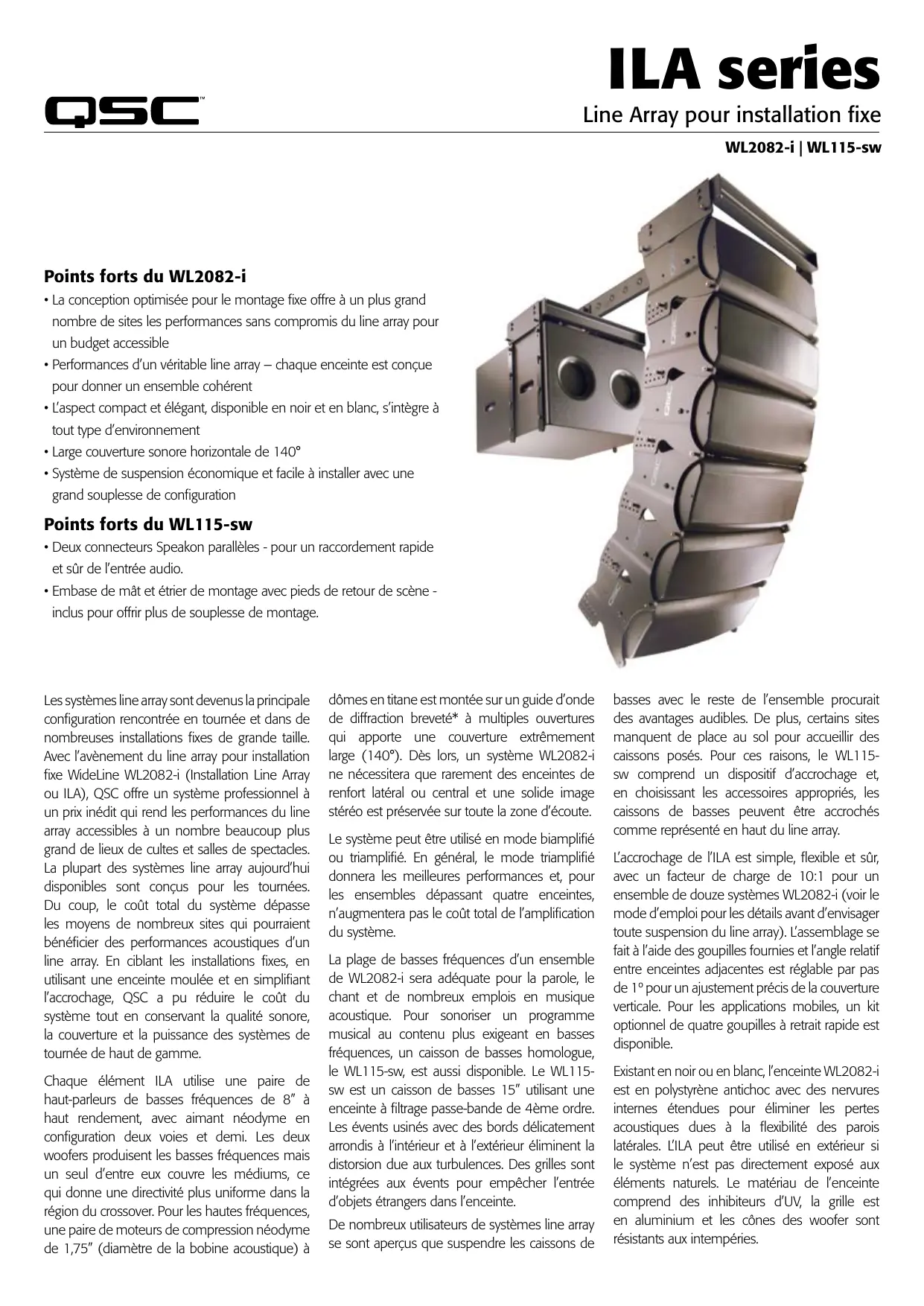

Points forts du WL2082-i
- La conception optimisée pour le montage fixe offre à un plus grand nombre de sites les performances sans compromis du line array pour un budget accessible
- Performances d'un véritable line array - chaque enceinte est conçue pour donner un ensemble cohérent
- L'aspect compact et élégant, disponible en noir et en blanc, s'intègre à tout type d'environnement. Large couverture sonore horizontale de
- Système de suspension économique et facile à installer avec une grande souplesse de configuration
Points forts du WL115-SW
- Deux connecteurs Speakon parallèles - pour un raccordement rapide et sûr de l'entrée audio.
- Embase de mât et étrier de montage avec pieds de retrait de scène - inclus pour offrir plus de souplesse de montage.
Les systèmes line array sont devenus la principale configuration rencontrées en tourée et dans de nombreuses installations fixes de grande taille. Avec l'avènement du line array pour installation fixe WideLine WL2082-i (Installation Line Array ou ILA), QSC offre un système professionnel à un prix inédit qui rend les performances du line array accessibles à un nombre beaucoup plus grand de lieux de cultes et salles de spectacles. La plupart des systèmes line array aujourd'hui disponibles sont conçus pour les tourées. Du coup, le coût total du système dépasse les moyens de nombreux sites qui pourraient bénéficier des performances acoustiques d'un line array. En ciblant les installations fixes, en utilisant une enceinte moulée et en simplifiant l'accrochage, QSC a pu réduire le coût du système tout en conservant la qualité sonore, la couverture et la puissance des systèmes de tourée de haut de gamme.
Chaque élément ILA utilise une paire de haut-parleurs de basses fréquences de 8'' à haut rendement, avec aimant néodyme en configuration deux voies et demi. Les deux woofers produisent les basses fréquences mais un seul d'entre eux couvre les mediums, ce qui donne une directivité plus uniforme dans la région du crossover. Pour les haute fréquences, une paire de moteurs de compression néodyme de 1,75'' (diamètre de la bobine acoustique) à
dômes en titane est montée sur un guide d'onde de diffraction breveté* à multiples ouvertures qui apporte une couverture extrêmement large (140°). Dès lors, un système WL2082-i ne nécessitera que rarement des enceintes de renfort latéral ou central et une solide image stéréo est réservée sur toute la zone d'écoute.
Le système peut être utilisé en mode biamplifié ou triamplifié. En général, le mode triamplifié donne les importantes performances et, pour les ensembles dépassant quatre enceintes, n'augmentera pas le coût total de l'amplification du système.
La plage de basses fréquences d'un ensemble de WL2082-i sera ajustée pour la parole, le chant et de nombreux emplois en musique acoustique. Pour sonoriser un programme musical au contenu plus exigeant en basses fréquences, un caisson de basses homologue, le WL115-sw, est aussi disponible. Le WL115-sw est un caisson de basses 15" utilisant une enceinte à filtrage passe-bande de 4ème ordre. Les événements usinés avec des bords délicatement arrondis à l'intérieur et à l'extérieur éliminent la distorsion due aux turbulences. Des grilles sont intégrées aux événements pour empêcher l'entrée d'objets étrangers dans l'enceinte.
De nombreux utilisateurs de systèmes line array se sont aperçus que suspendre les caissons de

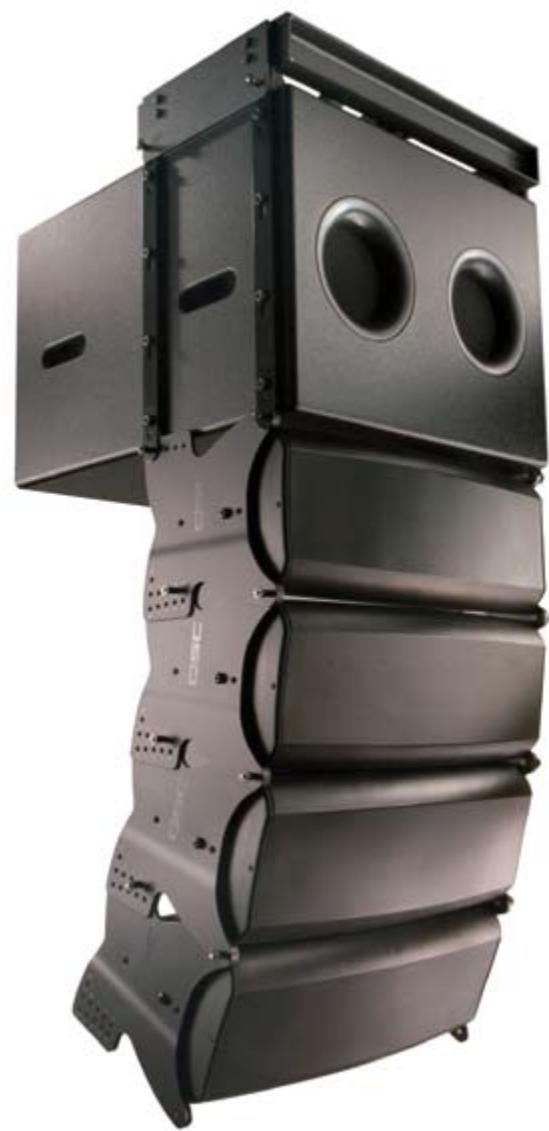

basses avec le reste de l'ensemble procurait des avantages audibles. De plus, certains sites manquent de place au sol pour accueillir des caissons posés. Pour ces raisons, le WL115-sw comprend un dispositif d'accrochage et, en choisissant les accessoires appropriés, les caissons de basses peuvent être accrochés comme représenté en haut du line array.
L'accrochage de l'ILA est simple, flexible et sûr, avec un facteur de charge de 10:1 pour un ensemble de douze systèmes WL2082-i (voir le mode d'emploi pour les détails avant d'envisager toute suspension du line array). L'assemblage se fait à l'aide des goupilles fournies et l'angle relatif entre enceintes adjacentes est régable par pas de pour un ajustement précis de la couverture verticale. Pour les applications mobiles, un kit optionnel de quatre goupilles à retrait rapide est disponible.
Existant en noir ou en blanc, l'enceinte WL2082-i est en polystyrène antichoc avec des nervures internes étendues pour éliminer les pertes acoustiques dues à la flexibilité des parois latérales. L'ILA peut être utilisé en extérieur si le système n'est pas directement exposé aux éléments naturels. Le matériel de l'enceinte comprend des inhibiteurs d'UV, la grille est en aluminium et les cônes des woofer sont résistants aux intempéries.
Gamme ILA
| CHARACTERISTIQUES | WL2082-i | WL115-sw | |||
| Configuration | 2 voies 1/2, biamplifiée ou triamplifiée | Caisson de basses passé-bande de 4ème ordre | |||
| Transducteurs | |||||
| Hautes fréquences | Double ensemble 1,75" à diaphragme titan 1", aimants néo-dyme, 50 W sous 8 ohms | -- | |||
| Basses fréquences | Double woofer 8", bobines acoustiques 2", aimants néo-dyne, côte résistant aux intermpérières, 200 W sous 16 ohms | Woofer 15" à bobine acoustique 4", piece polaire céra-mique, 650 W sous 8 ohms | |||
| Réponse en fréquence (±3 dB) | 80 Hz - 20 kHz | 37 Hz - 107 Hz | |||
| Bande passante (-10 dB) | 68 Hz - 22 kHz | 35 Hz - 112 Hz | |||
| Impédance nominale | HF: 16 ohmsBF mode biamplifié: 8 ohmsBF mode triamplifié: 16 ohms (x2) | BF: 8 ohms | |||
| Sensibilité (1 W à 1 m) | HF: 106 dBBF: 97 dB | 96 dB | |||
| Puisance admissible en continu1 | HF: 100 WBF mode biamplifié: 400 WBF mode triamplifié: 200 W (x2) | BF: 650 W RMS | |||
| Puisance recommendée | HF: 200 WBF mode biamplifié: 800 WBF mode triamplifié: 400 W (x2) | BF: 1300 W RMS | |||
| Pression sonore maximale (dB SPL à 1 m)En continu / créè | HF: 126 dB / 132 dBBF: 122 dB / 128 dB | BF: 124 dB / 130 dB | |||
| Couverture nominale | Horizontale: 140 degrésVerticale: dépend du nombre d'éléments employés | ||||
| Type d'enceinte | À évent, elliptique / trapézoidale | Passe-bande 4ème ordre | |||
| Matériau de l'enceinte | HIPS (polystyrene antichoc) avec protector antiUV | Contreplaqué de boucle de la Baltique de 18 mm | |||
| Finition | Disponible en noir (WL2082-i BLK) ou en blanc (WL2082-i WHT), peut être pinte | Disponible en noir (WL115-sw BLK) ou en blanc (WL115-sw WHT), peut être peint | |||
| Grille | Aluminium embouti perforé | ||||

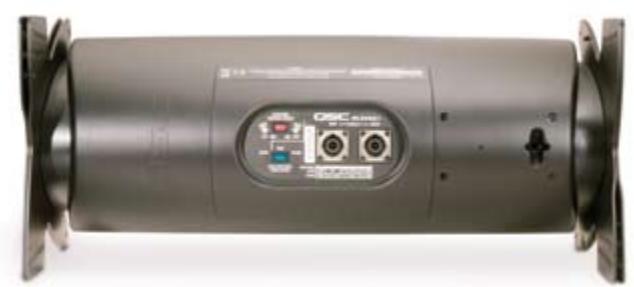

| Connecteurs | 2 x NL-8 en parallèle | 2 x NL-8 en parallèle | |||
| Brochage | Broches1+/1-2+/2-3+/3-4+/4- | Biamplif. NCNCBFHF | Triamplif. NCBF2BF1HF | Broches1+/1-2+/2-3+/3-4+/4- | Caisson NCNC |
| Points d'accrochage | Système d'accrochage intégré régliable à platine latérale, inclinaison verticale régliable par pas de 1° de 0° à 10° | Intégrés, non régables (montage droit uniquement) | |||
| Dimensions | 300 (H) x 686 (L) x 340 (P) mm | 561 (H) x 686 (L) x 768 (P) mm | |||
| Poids | 16,8 kg net20,45 kg brut | 50,4 kg net55 kg brut | |||
| Accessoires disponibles | FB2082-i: Grille d'accrochage («bumper») pour WL2082-i et WL115-sw.Disponible en noir ou en blanc. | ||||

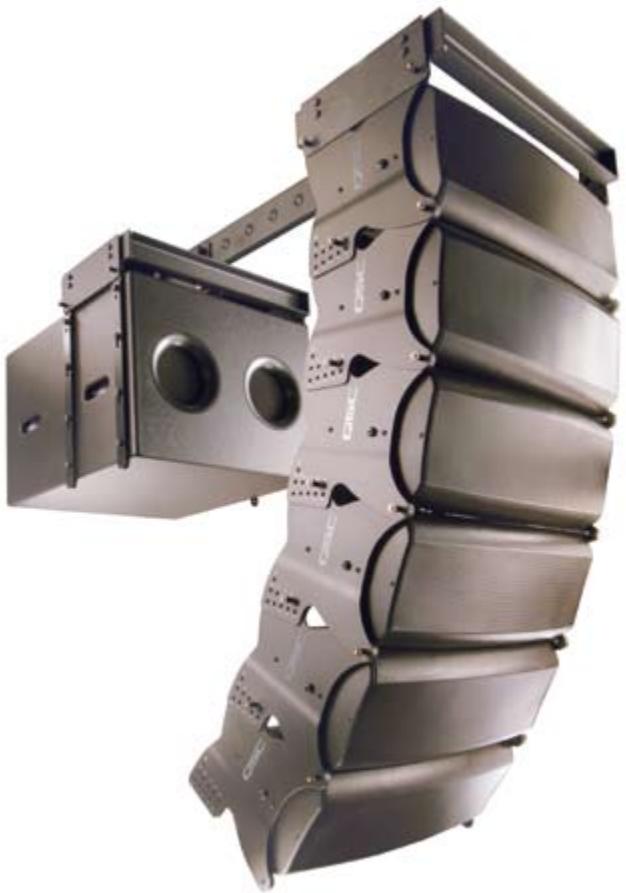

EB2082-i: Barre d'extension, permet de suspendre le WL115-sw derrière les WL2082-i (longueur : 132 cm). Quand elle est reliée à deux grilles d'accrochage, cela ajoute 8 cm pour un total de 140 cm. Disponible en noir ou en blanc.
PB2082-i: Barre de traction pour WL2082-i. À employer s'il faut tirer en arrêté le bas du line array afin d'obtenir l'angle désiré.
Disponible en noir ou en blanc.
QRP-KIT-1: Kit de quatre (4) goupilles à retrait rapide pour remplacer les boulons fournis.
Configurations du line array
Le tableau suivant apporte des informations sur le nombre maximum d'éléments de line array WL2082-i et de caissons de basses WL115-sw qui peuvent être suspendus selon diverses configurations des accessoires de suspension disponibles. Les calculs de ce tableau sont basés sur un facteur de charge de 10:1. Voir le mode d'emploi pour des détails avant de concevoir ou de suspendre l'ensemble. Si une seule WL2082-i peut être utilisée pour certaines applications spécialisées comme le renfort de bord de scène ou sous balcon, un minimum de trois éléments ILA est requis pour que le système se compte comme un véritable line array.
| Configuration | Nbre max. de WL2082-i dans le line array | Nbre max. de WL115-sw dans le line array |
| Une seule FB2082-i | 12 | 0 |
| 8 | 2 | |
| 5 | 3 | |
| 0 | 4 | |
| Deux FB2082-i avec EB2082-i (caissons derrière le line array) | 12 | 3 |
| 10 | 4 |

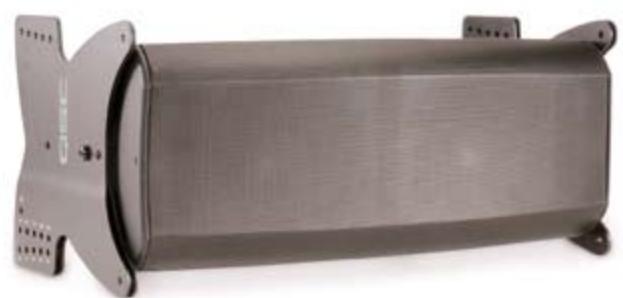

WL2082-i
Front
Side
WL115-sw Top
Front
Side
