MODE D'EMPLOI MA SHURE

Dommage de fréquences porteuses HF

782 à 810 MHz

Plage de fonctionnement

U1, U2: 152,4 m minimum, dans des conditions normales; 487,6 m dans la ligne de visée

U1H : 275 m minimum, dans des conditions normales ; 975 m dans la ligne de visée

REMARQUE : La plage de fonctionnement réelle dépend de l'absorption et de la réflexion des signaux HF et des parasites

Réponse en fréquence audio

50 à 15 000 Hz, ±2 dB. REMARQUE: La réponse en fréquence du système global dépend de l'élément microphone utilisé

Plage de réglage de gain

U1, U1H:0a40dB

U2:0à26dB

Modulation

Système à compression-extension de ±45 kHz de déviation avec préaccentuation et désaccentuation

Sensibilité haute fréquence

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Suppression de la fréquence-image

90 dB typiques

Suppression des fréquences parasites

75 dB typiques

Atténuation limite (réf. 45 khz de déviation)

100 dB, pondéré en A

Polarité audio

Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée à la pointe du jack téléphone WA302) produit une tension positive à la broche 2 par rapport à la broche 3 de la sortie basse impédance et la pointe de la sortie haute impédance de 1/4 po.

Distorsion système (réf. ±45 khz de déviation, 1 khz de modulation)

0,3 % de distorsion harmonique totale typique

Alimentation

U1, U1H, U2 : Pile alcaline AA de 1,5 V (Duracell MN1500 recommandée); pile au cadmium-nickel en option

U4: 90 à 230 V c.a., 50/60 Hz

Consommation électrique :

U4S: 9,6 W min., 13,2 W max.

U4D:12Wmin.,16Wmax.

UA840:15Wmin.,16Wmax.

Durée utile de la pile (typique)

U1, U2 : 12 heures (avec pile alcaline AA de 1,5 V Duracell MN1500)

U1H : 6 heures (avec pile alcaline AA de 1,5 V Duracell MN1500)

Plage de températures de fonctionnement

-20 à 50 °C REMARQUE : Les caractéristiques de la pile peuvent limiter cette plage

Dimensions hors tout

U1: 92,2 mm H x 64,7 mm I x 24,2 mm P

U2/58 : 254 mm L x 50,8 mm diam.

U2/BETA 58 : 254 mm L x 53,2 mm diam.

U2/87:228,6 mm x 49,2 mm diam.

U2/BETA 87:216 mm L x 50,8 mm diam.

U4S/U4D : 44,5 mm H x 482,6 mm I x 295,3 mm P

Poids net

U1, U1H : 175,2 g sans pile

U2/58, U2/BETA 58 : 375,6 g sans pile

U2/87, U2/BETA 87 : 303,1 g sans pile

U4S:3,30kg

U4D:3,85kg

Homologation

U1*, U2: Type BAPT approuvé pour FTZ 17TR 2019 et BAPT 122 R1; CEM approuvé pour ETS 300 445.

U4S, U4D : Certifié VDE selon EN 60 950. Type BAPT approuvéd pour FTZ 17TR 2019 et BAPT 122 R1; CEM approuvéd pour ETS 300 445. Conforme à la directive de basse tension.

Les systèmes type UHF approuvés et CEM approuvés sont autorisés à porter la marque CE.

L'émetteur U1H n'a pas les mêmes certifications que l'émetteur U1.

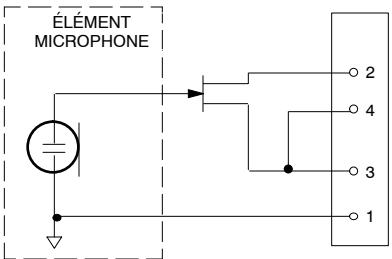

Entrée de l'émetteur U1, U1H

Connecteur:	Connecteur Miniature femelle à 4 broches, (TA4F) ou LEMO (en option)
Configuration d'entrée :	Asymétrique, active
Impédance réelle :	18 kΩ avec micro-cravate 1 MΩ avec cable d'instrument
Niveau d'entrée maximum :	6 V c. à c. (+7 dBV) pour DHT de 1 % au régla-ge de gain minimum utilisant un signal de 1 kHz.
Désignation des broches du connecteur miniature (TA4F) :	Broche 1 : Masse Broche 2 : +5 V Broche 3 : Audio Broche 4 : Masse via une résistance de 20kΩ. (Sur le cable d'adaptateur d'instrument, la bro-che 4 est isolée)
Désignation des broches du connecteur LEMO :	Broche 1 : Broche 3 et masse via 10 kΩ Broche 2 : +5 V Broche 3 : Broche 1 Broche 4 : Blindage (masse pour biais positif)
Tension vers l'alimentation à distance :	+5 V fournis à la capsule du microphone

Sortie de l'émetteur U1, U1H (Figure 1)

Connector :	SMC
Impédance réelle :	50 Ω
Niveau de sortie nominal :	+10 dBm (+17 dBm pour U1H)
Niveau de sortie maximum :	+11 dBm (+18 dBm pour U1H)
Désignation des broches :	Capot = masse Centre = signal

REMARQUE: LE MICRO-CRAVATERELIE ENSEMBLE LES BROCHES 3 ET 4; LE CABLE DE GUITARE NE LE FAIT PAS.

CARTE DU JACK DE MICRO U1L (LEMO À 4 BROCHES) Figure 1

Entrée de l'émetteur U2

Configuration d'entrée :	Asymétrique, active
Impédance réelle :	20 kΩ
Niveau d'entrée maximum :	3 V c. à c. (0,5 dBV) pour DHT de 1 % au réglage de gain minimum utilisant un signal de 1 kHz.

Sortie de l'émetteur U2

Connecteur :	SMC
Impédance réelle :	50 Ω
Niveau de sortie nominal :	+10 dBm
Niveau de sortie maximum :	+11 dBm
Désignation des broches :	Capot = masse Centre = signal

Entrée des récepteurs U4S et U4D

Connecteur :	Antenne	Entrée secteur	Interface réseau
Type de connecteur :	BNC	IEC	D à 25 broches
Impédance réalisée :	50 Ω	—	—
Niveau d'entrée nominal :	-95 à -30 dBm	90 à 230 V c.a., 50/60 Hz	Logique CMOS
Niveau d'entrée maximum :	+6 dBm (-20 dBm recommends)	230 V c.a., 50/60 Hz	—
Désignation des broches :	Capot = masse Centre = signal	Norme IEC	—
Tension vers l'alimentation à distance :	12 V c.c., 150 mA maximum	—	5 V, 700 mA max.

Sortie des récepteurs U4S et U4D

Connector :	Retour de scène	Sortie de puissance	Audio à haute impédance	Basse impédance Audio*	Interface réseau
Configuration de sortie :	Mono asymétrique, 1/4 po	—	Asymétrique	Symétrique	Voir l'annexe
Impédance réelle :	300 Ω	—	1 kΩ	30 Ω	Voir l'annexe
Niveau d'entrée nominal :	—	90 à 230 V c.a., 5 A	—	—	Logique CMOS
Désignation des broches :	Pointe = positif Anneau = positif Tige = masse	Norme IEC	Pointe = positif Anneau/tig e = masse	1 = masse 2 = positif 3 = positif	Voir l'annexe
Protection de tension-intensité-alimentat ion fantôme ?	Oui	—	Oui	Oui	Polyfuse à réarmemen t de 5 V, 700 mA

Niveau de sortie : Niveau microphone = niveau ligne - 30 dB

Accessoires fournis

Adaptateur de pied de microphone (U2) WA370A

Sac à glissière (U1) 26A13

Sac à glissière (U2) 26A14

Tournevis 80A498

Cable coaxial d'antenne (2 pi) UA802

Antenne demi-onde UA820A

Mallette de transport pour émetteur 65A8257

Insertion de mallette de transport 29B1577

Accessoires en option

Cable d'adaptateur d'instrument (U1) WA302

Connecteur Miniature (TA4F) femelle à 4 broches (U1). WA330

Interrupteur audio en ligne (U1). WA360

Câble récepteur-mélangeur de 1,8 m (6 pi) (écouteur à XLR de ^1/4 po)... WA410

Cable d'extension d'antenne de 7,6 m (25 pi) UA825

Cable d'extension d'antenne de 15,2 m (50 pi) UA850

Kit d'antenne à distance active en ligne (800 à 830 MHz). UA830C

Répartiteur d'antenne/alimentation, 230 V c.a. UA840C

Antenne directionnelle UA870

Pièces de rechange

Kit de quincaillerie (tournevis, pieds de montage, serre-cable) 90VL1371 Adaptateurs traversants pour antennes à montage frontal 95A8647 Cordon d'alimentation de 230 V c. a. (fiches secteur Schuko) 95A8247 Cordon d'alimentation pour raccordement en chaîne de 304 mm V12. PO). (230. 95A8678 Capsule SM58 avec grille (U2/58) R158 Capsule BETA 58A avec grille (U2/BETA 58) R179 Capsule SM87 avec grille (U2/87) R165 Capsule BETA 87A avec grille (U2/BETA 87A) R166 Capsule BETA 87C avec grille (U2/BETA 87C). RPW100 Grille argent mat (U2/58). RK143G Grille argent mat (U2/BETA 58) RK265G Grille argent mat (U2/BETA 87A) RK313G Grille noire (U2/BETA 87C) RK214G Grille noire (U2/BETA 58) RK323G Grille noire (U2/BETA 87A) RK324G Attache pour ceinture (U1) 53A8247A Antenne (U1) 95A8646 Antenne (U2) 95A2029

782-810MHz

Le tableau suivant donne une liste générale des systèmes compatibles en fréquence dans la bande de 782 à 810 MHz.

Chacun des groupes primaires (1 à 3) comprend plusieurs canaux compatibles les uns avec les autres. Jusqu'à 21 systèmes Shure UHF sans fil peuvent être utilisés simultanément dans la bande de 782 à 810 MHz, dans une même installation. Lorsque des émissions de télévision UHF utilisent la bande, le nombre de canaux compatibles est réduit, quelle que soit l'application.

REMARQUE: Shure recommende de maintenir une séparation de 500 kHz entre chaque canal de récepteurs dans les récepteurs à canal double U4D. Ne pas hésiter à contacter le service clientèle de Shure en Europe, composer : 49-7131-72140 Télécopie : 49-7131-721414) pour toute assistance ou informations complémentaires concernant la sélection et le réglage des fréquences.

La "Liste maîtresse" (groupes A1 à A3) est un index complet de toutes les fréquences de systèmes utilisées dans la bande de 782 à 810 MHz, par tranches de 125 kHz.
