Tipo de sistema	UHF inalámbrico
Rango de frecuencias	782–810 MHz
Número de canales	No especificado
Alcance	No especificado
Alimentación	No especificado
Accesorios incluidos	Sí
Accesorios opcionales	Sí
Repuestos	Disponibles
Compatibilidad	Sistema inalámbrico UHF
Tipo de antena	No especificado
Dimensiones	No especificado
Peso	No especificado
Uso	Audio inalámbrico profesional
Modo de modulación	No especificado
Indicadores	No especificado
Garantía	No especificado

Preguntas frecuentes - MA SHURE

¿Qué es el SHURE MA?

El SHURE MA es un accesorio de audio diseñado para mejorar la calidad de grabación y difusión sonora. A menudo se utiliza con micrófonos Shure para un mejor soporte y una reducción de ruidos no deseados.

¿Cómo instalar el SHURE MA?

Para instalar el SHURE MA, fije firmemente en el micrófono siguiendo las instrucciones proporcionadas en el manual de usuario. Asegúrese de que todos los clips estén bien colocados para evitar cualquier movimiento durante el uso.

¿El SHURE MA es compatible con todos los micrófonos Shure?

El SHURE MA está diseñado para ser compatible con la mayoría de los micrófonos Shure, pero se recomienda verificar la compatibilidad específica con el modelo de micrófono que posee.

¿Cómo limpiar el SHURE MA?

Para limpiar el SHURE MA, utilice un paño suave y seco. Evite productos químicos agresivos que puedan dañar el material.

¿Qué hacer si el SHURE MA no se fija correctamente?

Si el SHURE MA no se fija correctamente, verifique que está utilizando el modelo adecuado para su micrófono y asegúrese de que todos los clips estén correctamente alineados y ajustados.

¿El SHURE MA afecta la calidad del sonido?

No, el SHURE MA está diseñado para mantener la calidad del sonido mientras ofrece un soporte adicional. No debería afectar el rendimiento de audio de su micrófono.

¿Dónde puedo comprar piezas de repuesto para el SHURE MA?

Las piezas de repuesto para el SHURE MA se pueden comprar en el sitio oficial de Shure o a través de distribuidores autorizados especializados en equipos de audio.

¿Cuál es la garantía del SHURE MA?

El SHURE MA generalmente está cubierto por una garantía limitada de 1 año, pero es mejor verificar los detalles específicos en el manual de usuario o en el sitio web de Shure.

MANUAL DE USUARIO MA SHURE

GUIA DE COMPATIBILIDAD PARA SISTEMA INALAMBRICO UHF 28

LISTAMAESTRA 30

INDICE

DATI TECHNICI 23

PARTI DI RICAMBIO 27

GUIDA ALLA COMPATIBILITA DEL SISTEMA SENZA FILI UHF 29

L'ELENCO PRINCIPALE 30

SPECIFICATIONS

Gama de Frequencias portadoras

782-810 MHz

Alcance

U1, U2: 152,4 m minimo, bajo condiciones tíicas; 487,6 m de trayectoria visual

U1H: 275 mínimo, bajo conditiones tíicas; 975 m de trayectoria visual

NOTA: El alcance real depende de los niveles de absorccion, reflexion e interferencia de RF

Respuesta de audiofrecuencia

50 - 15.000 Hz, ±2 dB. NOTE: La的回答应该在系统中进行。
deponedellementode micrófonoutilizzato

Gama de ajuste de ganancia

U1,U1H:0-40dB

U2:0-26dB

Modulación

Desviación de Frequencia de ±45 kHz con sistemas de compresor/expansor y filtros de preénfasis y deénfasis

Potencia de calidad RF

U1, U2: 10 mW max.

U1H: 50 mW max.

Rango dinámico

102 dB (ponderación A)

Sensibilitad de RF

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Rechazo de imágenes

90 dB típico

Rechazo de senales espurias

75 dB típico

Silencimiento máximo (ref. desviación de 45 kHz)

100 dB (ponderación A)

Polaridad de senal de audio

Una presión positiva en el diafragma del micrófono (o un voltaje positivo aplicado a la punta del enchufe tipo audífono WA302) produce un voltaje positivo en la clavija 2 con disrespect a la clavija 3 de la calidad de baja impedancia y con disrespect a la punta de la calidad de alta impedancia con jack de 1/4 pulg.

Distorsión de sistemas (ref. desviación de ±45 kHz, modulación de 1 kHz)

Distorsión armónica total: 0,3% típica

Requisitos de alimentación

U1, U1H, U2: Pilas:tamaño AA de 1,5 V (se recomienda usar pilas Duracell MN1500); pilas de NiCad.optionales.

U4: 90 - 230 VCA, 50/60 Hz

Consumo de potencia:

U4S: 9,6 W min., 13,2 W max.

U4D: 12 W min.,16 W max.

UA840: 15 W min., 16 W max.

Duración de la pila (túpica)

U1, U2: 12 hours (con pilas alcalinas Duracell MN1500 AA de 1,5 V)

U1H: 6 horas (con pilas alcinas Duracell MN1500 AA de 1,5 V)

Gama de temperatura de funciona

-20^ a 50^ NOTE: Las caracteristicas de la pila podrjan limitar esta gama.

Dimensiones totales

U1: 92,2 mm (largo) × 64,7 mm (ancho) × 24,2 mm (prof.)

U2/58: 254 mm (largo) x 50,8 mm (diam.)

U2/BETA 58: 254 mm (largo) x 53,2 mm (diam.)

U2/87: 228,6 mm (largo) x 49,2 mm (diám.)

U2/BETA 87: 216 mm (largo) x 50,8 mm (diám.)

U4S/U4D: 44,5 mm (alt.) × 482,6 mm (an.) × 295,3 mm (prof.)

Peso neto

U1, U1H: 175,2 g sin pila

U2/58, U2/BETA 58: 375,6 g sin pila

U2/87, U2/BETA 87:303,1 g sin pila

U4S:3,30kg

U4D:3,85kg

Certificaciones

U1*, U2: BAPT aprobado por espécimen según FTZ 17TR 2019 y BAPT 122 R1; compatibiliad electromagnética aprobada según ETS 300 445.

U4S, U4D: Homologado por VDE según EN 60 950. BAPT aprobado por espécimen según FTZ 17TR 2019 y BAPT 122 R1; compatibiliad electromagnética aprobada según ETS 300 445. Cuple con la directriz de bajo voltaje.

Los sistemas UHF abrobados por espécimen y con compatibiliad electromagnética aprobada puede porter el distinctive "CE".

*El transistor U1H no tiene las mismas aprobaciones que el transistor U1.

Entrada de transmisor U1, U1H

Conector:	Conector miniatura hembra de 4-Clavijas, TA4F o conector LEMO (optional)
Configuración de entrada:	Desequilibrada, activa
Impedancia real:	18 kΩ con micrófono de corbata 1 MΩ con cable para instrumentos
Nivel máximo de entrada:	6 Vp-p (+7 dBV) para 1% de THD usingo se- nal de 1 kHz con ganancia en valor de ajuste mínimo.

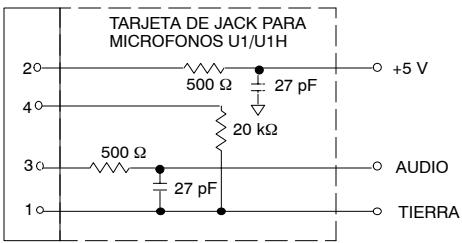

Designación de clavijas en conector TA4F :	Clavija 1: Conectada a tierra Clavija 2: Conectada a +5 V Clavija 3: Conectada a audio Clavija 4: Conectada por una resistencia de 20 kΩ a tierra. (En el cable adaptador para instrumento, la clavija 4 flota)

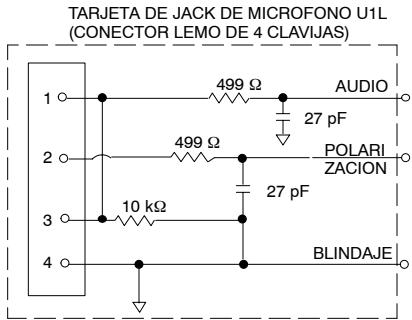

Designación de clavijas de conector LEMO:	Clavija 1: Conectada a la clavija 3 y a través de una resistencia de 10 kΩ a tierra Clavija 2: +5 V Clavija 3: Conectada a la clavija 1 Clavija 4: Conectada al blindaje (a tierra para polarización positiva)
Voltaje para alimentación remota:	Suministro de +5 V a la capsaula del micrófono

Salida de transmisor U1, U1H (Figura 1)

Conector:	SMC
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm (+17 dBm para U1H)
Nivel máximo de salute:	+11 dBm (+18 dBm para U1H)
Designación de clavijas:	Casco = Tierra Centro = Señal

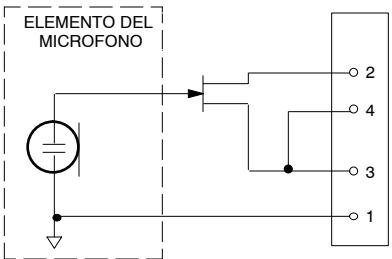

NOTA: EN EL MICROFONO DE CORBATA SE CONNECTAN LAS CLAVJAS 3 Y 4 ENTRE SI; EN EL CABLE DE GUITARRA NO.
FIGURA 1

Entrada de transmisor U2

Configuración de entrada:	Desequilibrada,activa
Impedancia real:	20 kΩ
Nivel máximo de entrada:	3 Vp-p (0,5 dBV) para 1% de THD usingoswithandenovaluede 1 kHz con ganancia en valor deajustemínimo.

Salida de transmisor U2

Conector:	SMC
Impedancia real:	50 Ω
Nivel nominal de salute:	+10 dBm
Nivel máximo de salute:	+11 dBm
Designación de clavijas:	Casco = Tierra Centro = Señal

Entrada de receptores U4S y U4D

Conector:	Antena	Entrada de potencia	Conexión a red
Tipo de conector:	BNC	IEC	Tipo D, 25 clavijas
Impedancia real:	50 Ω	—	—
Nivel nominal de entrada:	-95 – -30 dBm	90–230 VCA, 50/60 Hz	Lógica CMOS
Nivel máximo de entrada:	+6 dBm (se recomienda –20 dBm)	230 VCA, 50/60 Hz	—
Designación de clavijas:	Casco = Tierra Centro = Señal	Estándar IEC	—
Voltaje para alimentación remota:	12 VCC, 150 mA máximo.	—	5 V, 700 mA máximo.

Salida de receptores U4S y U4D

Conector:	Monitor	Potencia de salute	Audio alta impedancia	Audio bajo impedancia*	Conexión a red
Configuración de salute:	Monofónica desequilibrada 1/4 pulg	—	Desequilibrada	Equilibrada	Vea el Apéndice (Guía del Usuario)
Impedancia real:	300 Ω	—	1 kΩ	30 Ω	Vea el Apéndice (Guía del Usuario)
Nivel nominal de entrada:	—	90 – 230 VCA, 5 A	—	—	Lógica CMOS
Designación de clavjas:	Punta = Señal Anillo = Señal Manguito = Tierra	Estándar IEC	Punta = Señal Anillo/manguito = Tierra	1 = Tierra 2 = Señal 3 = Señal	Vea el Apéndice (Guía del Usuario)
¿Con protección contra voltaje / corrente / alimentación Phantom?	Sí	—	Sí	Sí	Polifusible reposicionable de 5 V, 700 mA

*Nivel de salute: Nivel de micrófono = nivel de ligne - 30 dB

ACCESORIOS SUMINISTRADOS

Pedestal para micrófono (U2) WA370A

Bolsa con cremallera (U1) 26A13

Bolsa con cremallera (U2) 26A14

Destornillador 80A498

Cable coaxial para antenna (0,6 m / 2 pies) UA802

Antena de 1/2 onda UA820A

Caja de transporte del transmisor 65A8257

Inserto para caja de transporte 29B1577

Accesorios optionales

Cable adaptor para instrumento (U1) . WA302

Conector miniatura de 4 clavijas hembra, TA4F (U1) . WA330

Interruptor de audio en linea (U1) WA360

Cable de 1,8 m (6 pies) de receptor a consola (enchufe de 1/4 pulg a XLR). WA410

Cable de extension de antenna de 7,6 m (25 pies) UA825

Cable de extension de 15,2 m (50 pies) para antenna. UA850

Juego activo para antenas remotas en linea (800 - 830 MHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sistema de distribución de antenas/alimentacion, 230 VCA . UA840C

Antena direccional UA870

Repuestos

Juego de tornilleria (destornillador, patas de montaje, abrazaderas) . . . 90VL1371
Adaptadores de tabique para montaje delantero de antenas 95A8647
Cordón de alimentación para 230 VCA (conector tipo Schuko) 95A8247
Cordón de alimentación para connexión enadena de 304 mm (12 pulg) (230 V) 95A8678
Cartucho SM58 con rejilla (U2/58) R158
Cápsula BETA 58A con rejilla (U2/BETA 58A) R179
Cápsula SM87 con rejilla (U2/87) R165
Cápsula BETA 87A con rejilla (U2/BETA 87A) R166
Cápsula BETA 87C con rejilla (U2/BETA 87C) RPW100
Rejilla plateada mate (U2/58) RK143G
Rejilla plateada mate (U2/BETA 58) RK265G
Rejilla plateada mate (U2/BETA 87A) RK313G
Rejilla negra (U2/BETA 87C) RK214G
Rejilla negra (U2/BETA 58) RK323G
Rejilla negra (U2/BETA 87A) RK324G
Gancho para cinturón (U1) 53A8247A
Antena (U1) 95A8646
Antena (U2) 95A2029

DATI TECHNICI

Busta con cerniera lampo (U2) 26A14

Cacciavite 80A498

Cavo coassiale per antenna (60 cm) UA802

Antenna a 1/2 onda (782-810 MHz) UA820A

GUIA DE COMPATIBILIDAD DE SISTemas INALAMBRICOS DE UHF

La tablasuma ofrece un resumen de los sistemas con freuencias compatibles en la banda de 782 a 810 MHz.

Cada uno de los grupos principales (Grupos 1-3) contiene various canales, los cuales son compatibles entre sí. Se pueda usar simultáneamente hasta 21 sistemas inalámbricos UHF de Shure en la banda de 782-810 MHz en unaquia instalación. Si hay emisoras de television de UHF presentes en la banda, la calidad de canales compatibles se va reducida.

NOTA: Shure recomiendamanteruna separacionde 500kHz entreloscanalesceda receptor en los receptores U4D de dos canales.Comuniquese con el Departamento de Servicio de Shure en Europa,telefon:[phone] Fax:[phone] si necesita informacion adicularo oayuda para la seleccion de freuencias y configuracion delsystema.

GUIDA ALLA COMPATIBILITA DEL SISTEMA SENZA FILI UHF

La "Lista maestra" de Shure (Grupos A1-A3) es un indice completo de todas las Frequencias ofrecidas en la banda de 782-810 MHz, en intervalos de 125kHz cada uno.

L'ELENCO PRINCIPALE
