Gamma della frequenza di portante RF

782-810MHz

Portata di esercizio

Minimo 152,4 m (500 piedi), in condizioni tipiche; 487.6 m, massimo.

NOTA: la portata effettiva di esercizio dipende dall'assorbimento, alla riflessione e dall'interferenza del segnale RF.

Risposta in audiofrequenza

Da 50 a 15.000Hz , ± 2 dB. NOTE: la risposta in frequenza complessiva dipende dall'elemento microfonico.

Campo di regolazione del guadagno

U1: da 0 a 40 dB.

U2: da 0 a 26 dB.

Modulazione

Deviazione di ± 45kHz (40 kHz negli RU),istema compressore-espansore con preenfasi e deenfasi.

Uscita di potenza RF

U1, U2: 10 mW massimo.

Gamma dinamica

102 dB, ponderata A.

Reiezione della frequenza imagine

90 dB (valore tipico).

Reiezione dei segnali spuri

75 dB (valore tipico).

Sensibilità RF

U4S	U4D
-110 dBm	-107 dBm
12 dB SINAD	12 dB SINAD
-105 dBm	-102 dBm
30 dB SINAD	30 dB SINAD

Silenziamo massimo (rif. deviazione di 45kHz

100 dB, ponderato A.

Polarità audio

Una pressione positiva sul diaframma del microfono (o una tensione positiva applicata all'estremità della spina Telefonica WA302) produce una tensione positiva sul piedino 2 rispetto al piedino 3 dell'uscita a bassa impedenza e alla punta dell'uscita da 1/4 ad alta impedenza.

Distorsione del sistema (rif. deviazione di ± 45kHz , modulazione di 1 kHz)

Distorsione armonica totale (TDH): 0,3% (valore tipico).

Alimentazione

U1, U2: pile alcaline AA da 1,5 V (si consigliano le Duracell MN1500); pile NiCd opzionali.

U4: da 90 a 230 V c.a., 50/60 Hz.

Consumzione di potenza: 9.6 W min; 13.2 W max (U4S)

Durata della batteria (valore tipico)

12 ore (con le pile alcaline Duracell MN1500 AA da 1,5 V).

Campo della temperatura di esercizio

Da -20 a 50^ NOTE: le caratteristiche della batteria posso sono limitare quello Campo.

Dimensioni complessive

U1: 92,2 x 64,7 x 24,2 mm (A x L x P)

U2/58: 254 × 50,8 ~mm (A x diam.)

U2/BETA 58A: 254 × 53,2 ~mm (A x diam.)

U2/87: 228,6 x 49,2 mm (A x diam.)

U2/BETA 87: 216 × 50,8 mm (A x diam.)

U4S/U4D: 44,5 x 482,6 x 295,3 mm (A x L x P)

Peso netto

U1: 175,2 g penza batteria

U2/58, U2/BETA 58A: 375,6 g证监会 battery

U2/87, U2/BETA 87:303,1 g penza batteria

U4S: 3,30 kg; U4D: 3,85 kg

Omologazioni

U1, U2: Modelo approvato a norme della BAPT FTZ 17TR 2019 i BAPT 122 R1; conforme alla norma della Comunità Europea ETS 300 445 per compatibilità elettromagnetica.
U4S, U4D: Conforme alla norma della Comunità Europea ETS 300 445 per compatibilità elettromagnetica. Conforme alla directiva voltaggio basso.

I sistemi con tipo UHF approvato e con EMC approvato sono eleggibili per esebire il marchio CE.

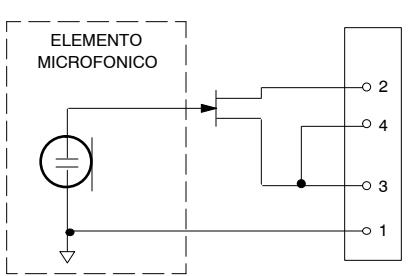

Ingresso del trasmettitore U1, U1H (Figura 1)

Connettore:	Connettore miniatura a 4 piedini femmina (TA4F) o LEMO (opzionali)
Configurazione d'ingresso:	Sbilanciata, attiva
Impedenza effettiva:	18 kΩ con microfono lavalier (cravatte) 1 MΩ con cavo per strumento
Livello d'ingresso massimo:	6 Vp-p (+7 dBV) per 1% per una THD al valore minimo di guadagno con un segnale a 1 kHz.
Signali ai piedini del connettore (TA4F)	Piedino 1: Massa Piedino 2: +5 V Piedino 3: segnale Audio Piedino 4: Collegato al resistore da 20 kΩ a la massa audio (Sul Cavo di adattamento per strumento, il piedino 4 flottare)
Signali ai piedini del connettore LEMO:	Piedino 1: al piedino 3 con 10 kΩ a massa Piedino 2: +5 V Piedino 3: Audio Piedino 4: Con schermo (massa)
Tensione alimentazione remota (fantasma):	Fornito di +5 V alla cartuccia del microfono

NOTA: PER MICROFONI LALVALIER, I PIEDINI 3 E 4 SARANNO COLLEGATI; NON LO SARANNO PER UN CAVO PER CHITARRA.

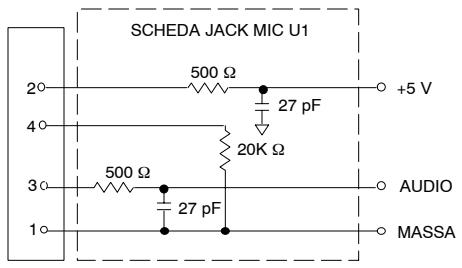

SCHEDA JACK MIC U1L (CONNETTORE LEMO A 4 PIEDINI)

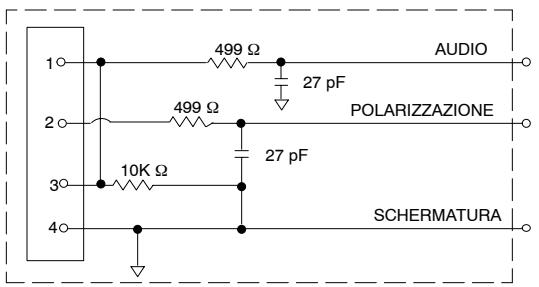

FIGURA1

Uscita del trasmettitore U1

Connettore:	SMC
Impedenza effettiva:	50 Ω
Livello di uscita massimo:	+11 dBm
Piedinatura:	Guscio = Massa Conduitore centrale = Segnale

Ingresso del trasmettitore U2

Configurazione d'ingresso	Sbilanciata, attiva
Impedenza effettiva:	20 kΩ
Livello di uscita massimo:	3 Vp-p (+0.5 dBV) per una TDH dell'1% al valore minimo di guidagno con un segnale a 1 kHz.

Uscita del trasmettitore U2

Connettore:	SMC
Impedenza effettiva:	50 Ω
Livello di uscita nominale:	+10 dBm
Livello di uscita massimo:	+11 dBm
Piedinatura:	Guscio = Massa Conduitore centrale = Segnale

Ingressi dei ricevitori U4S e U4D

Connettoro:	SMC	Alimentazione d'ingresso	Interfaccia di rete
Tipo di connettoro:	BNC	IEC	“D” a 25 piedini
Impedenza effettiva:	50 Ω	—	—
Livello d'ingresso nominale:	Da -95 a -30 dBm	90–230 V c.a., 50/60 Hz	Logica CMOS
Livello d'ingresso massimo:	+6 dBm (consigliati -20 dBm)	230 V c.a., 50/60 Hz	—
Piedinatura:	Guscio = Massa Conduitore centrale = Segnale	A norma IEC	—
Tensione alimentazione remota:	12 V c.c., 150 mA max.	—	—

Uscite dei ricevitori U4S e U4D

Connetto:	Monitoraggio	Alimentazi one di uscita	Z audio alta	Z audio bass*	Interfaccia di rete
Configurazioni di uscita	Monofonica sbilanciata, 1/4"	—	Sbilanciata	Bilanciata	Vedi Appendice (Guida dell 'Utente)
Impedenza effettiva:	300 Ω	—	1 kΩ	30 Ω	Vedi Appendice (Guida dell 'Utente)
Livello d'ingresso nominale:	—	Da 90 a 230 V c.a., 5 A	—	—	Logica CMOS
Piedinatura:	Punta = Tensione Anello =j Tension Manicotto = Massa	A norma IEC	Punta = Tensione Anello/ manicotto = Massa	1 = Massa 2 = Tensione 3 = Tensione	Vedi Appendice (Guida dell 'Utente)
Protezione di tensione/ corrente/ alimentazione virtuale?	Si	—	Si	Si	5 V, 700 mA max.

*Livello di uscita: livello microfonico = livello di linea - 30 dB

ACCESSORI IN DOTAZIONE

Adattatore per supporto di microfono (U2) WA370A

Busta con cerniera lampo (U1) 26A13

Custodia da transporte per trasmettitore 65A8257

Inserto di custodia da trasporto per trasmettitore 29B1577

ACCESSORI OPZIONALI

Cavo di adattamento per strumento (U1) WA302

Connettore femmina a 4 piedini, TA4F (U1) . WA330

Interru tore audio in linea (U1) . WA360

Cavo ricevitore-mixer di 1,8 metri (jack Telefonico da 1/4 - XLR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cavo di prolunga per antenna lungo 7,6 metro UA825

Cavo di prolunga per antenna lungo 15,2 metri UA850

Kit per antenna remota attiva in linea (800 - 830 MHz) . UA830C

Sistema di distribuzione di alimentazione/ad antenne, 230 V c.a. UA840C

Antenna UHFdirettiva, attiva UA870

PARTI DI RICAMBIO

Kit di componenti di collegamento (cacciavite, piedini, fascette fermacavo) 90VL1371

Connettori da pannello per ante nne a montaggio frontale 95A8647

Cavo di alimentazione da 230 V c.a. 95A8247

Cavo di alimentazione per collegamento in series di 304 mm (230 V c.a.) . . . 95A8678

Cartuccia SM58 con griglia (U2/58) R158

Cartuccia BETA 58A con griglia (U2/BETA 58) R179

Cartuccia SM87 con griglia (U2/87) R179

Cartuccia BETA 87A con griglia (U2/BETA 87A) R166

Cartuccia BETA 87C con griglia (U2/BETA 87C) . Rpw100

Griglia color argentopopco (U2/58) RK143G

Griglia color argentopopaco (U2/BETA 58) RK265G

Griglia color argento opaco (U2/BETA 87A) . RK313G

Griglia nera (U2/87C) RK214G

Griglia nera (U2/BETA 58) RK323G

Griglia nera (U2/BETA 87A) RK324G

Fermaglio (U1) 53A8247A

La tabella che segue fornisce una conveniente descrizione generale dei sistemi compatibili in frequenza nella banda da 782 a 810 MHz.

Ogni gruppo primario (gruppi 1-3) contiene più canali, tutti compatibili l'uno con l'altro. Nella banda 782-810 MHz, in un singolo impianto si possono utilizzato simultaneamente sino a 21 sistemienza fili UHF Shure. Se nella banda sono presenti frequenze di stazioni televisive UHF, il numero di canali compatibili per ciascuna applicazione diminuisce.

NOTA: la Shure suggerisce di mantenere una separazione di 500 kHz tra i canali dei ricevitori a doppio canale U4D. Chiamate il servizio di assistenza clienti ShureNumero Telefonico in Europa: 49-7131-72140 N. di fax: [phone] per richiedere ulteriori informazioni o assistenza nella selezione della frequenza e nella configurazione.

CHANNELSCANAXKANÄLCANALESCANALI	GROUP GROUPE GRUPPERUGPOS GRUPPO
	1	2	3
1	782.250	782.500	783.250
2	782.875	783.625	784.750
3	784.625	784.125	785.500
4	785.250	785.125	787.500
5	787.250	786.375	788.375
6	788.750	788.375	789.000
7	790.750	788.875	791.500
8	791.250	790.750	792.250
9	792.500	792.375	792.750
10	794.875	793.375	793.750
11	795.500	794.625	794.375
12	796.625	798.125	796.750
13	800.000	799.375	797.750
14	801.750	799.875	801.500
15	803.000	801.375	803.000
16	804.000	802.000	803.500
17	804.750	803.625	804.750
18	807.125	804.875	806.750
19	808.375	807.000	807.500
20	809.000	808.750	809.000
21	809.875	809.625	809.625

MASTER LIST

L'élenco principale Shure (gruppi A1-A3) costituisce un indice completo di tutte le frequenze diSYSTEMA offerte nella banda 782-810 MHz, in incrementi di 125 kHz.

FREQUENCY	GROUP
782.250	A1/2
782.375	A1/3
782.500	A1/4
782.625	A1/5
782.750	A1/6
782.875	A1/7
783.000	A1/8
783.125	A1/9
783.250	A1/10
783.375	A1/11
783.500	A1/12
783.625	A1/13
783.750	A1/14
783.875	A1/15
784.000	A1/16
784.125	A1/17
784.250	A1/18
784.375	A1/19
784.500	A1/20
784.625	A1/21
784.750	A1/22
784.875	A1/23
785.000	A1/24
785.125	A1/25
785.250	A1/26
785.375	A1/27
785.500	A1/28

FREQUENCY	GROUP
785.625	A1/29
785.750	A1/30
785.875	A1/31
786.000	A1/32
786.125	A1/33
786.250	A1/34
786.375	A1/35
786.500	A1/36
786.625	A1/37
786.750	A1/38
786.875	A1/39
787.000	A1/40
787.125	A1/41
787.250	A1/42
787.375	A1/43
787.500	A1/44
787.625	A1/45
787.750	A1/46
787.875	A1/47
788.000	A1/48
788.125	A1/49
788.250	A1/50
788.375	A1/51
788.500	A1/52
788.625	A1/53
788.750	A1/54
788.875	A1/55

FREQUENCY	GROUP
789.000	A1/56
789.125	A1/57
789.250	A1/58
789.375	A1/59
789.500	A1/60
789.625	A1/61
789.750	A1/62
789.875	A1/63
790.000	A1/64
790.125	A1/65
790.250	A1/66
790.375	A1/67
790.500	A1/68
790.625	A1/69
790.750	A1/70
790.875	A1/71
791.000	A1/72
791.125	A1/73
791.250	A1/74
791.375	A1/75
791.500	A1/76
791.625	A1/77
791.750	A1/78
791.875	A1/79
792.000	A1/80
792.125	A1/81
792.250	A1/82

FREQUENCY GROUP

792.375	A1/83
792.500	A1/84
792.625	A1/85
792.750	A1/86
792.875	A1/87
793.000	A1/88
793.125	A1/89
793.250	A1/90
793.375	A1/91
793.500	A1/92
793.625	A1/93
793.750	A1/94
793.875	A1/95
794.000	A1/96
794.125	A1/97
794.250	A1/98
794.375	A1/99
794.500	A2/1
794.625	A2/2
794.750	A2/3
794.875	A2/4
795.000	A2/5
795.125	A2/6
795.250	A2/7
795.375	A2/8
795.500	A2/9
795.625	A2/10
795.750	A2/11
795.875	A2/12
796.000	A2/13
796.125	A2/14
796.250	A2/15
796.375	A2/16
796.500	A2/17
796.625	A2/18
796.750	A2/19
796.875	A2/20
797.000	A2/21
797.125	A2/22
797.250	A2/23
797.375	A2/24
797.500	A2/25
797.625	A2/26
797.750	A2/27
797.875	A2/28
798.000	A2/29
798.125	A2/30

FREQUENCY GROUP

798.250	A2/31
798.375	A2/32
798.500	A2/33
798.625	A2/34
798.750	A2/35
798.875	A2/36
799.000	A2/37
799.125	A2/38
799.250	A2/39
799.375	A2/40
799.500	A2/41
799.625	A2/42
799.750	A2/43
799.875	A2/44
800.000	A2/45
800.125	A2/46
800.250	A2/47
800.375	A2/48
800.500	A2/49
800.625	A2/50
800.750	A2/51
800.875	A2/52
801.000	A2/53
801.125	A2/54
801.250	A2/55
801.375	A2/56
801.500	A2/57
801.625	A2/58
801.750	A2/59
801.875	A2/60
802.000	A2/61
802.125	A2/62
802.250	A2/63
802.375	A2/64
802.500	A2/65
802.625	A2/66
802.750	A2/67
802.875	A2/68
803.000	A2/69
803.125	A2/70
803.250	A2/71
803.375	A2/72
803.500	A2/73
803.625	A2/74
803.750	A2/75
803.875	A2/76
804.000	A2/77

FREQUENCY GROUP

804.125	A2/78
804.250	A2/79
804.375	A2/80
804.500	A2/81
804.625	A2/82
804.750	A2/83
804.875	A2/84
805.000	A2/85
805.125	A2/86
805.250	A2/87
805.375	A2/88
805.500	A2/89
805.625	A2/90
805.750	A2/91
805.875	A2/92
806.000	A2/93
806.125	A2/94
806.250	A2/95
806.375	A2/96
806.500	A2/97
806.625	A2/98
806.750	A2/99
806.875	A3/1
807.000	A3/2
807.125	A3/3
807.250	A3/4
807.375	A3/5
807.500	A3/6
807.625	A3/7
807.750	A3/8
807.875	A3/9
808.000	A3/10
808.125	A3/11
808.250	A3/12
808.375	A3/13
808.500	A3/14
808.625	A3/15
808.750	A3/16
808.875	A3/17
809.000	A3/18
809.125	A3/19
809.250	A3/20
809.375	A3/21
809.500	A3/22
809.625	A3/23
809.750	A3/24
809.875	A3/25
