520DX - Microphone SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone dynamique pour harmonica
Marque	Shure
Modèle	520DX "Green Bullet"
Réponse en fréquence	100 Hz - 5 000 Hz
Directivité	Omnidirectionnelle
Impédance	Haute impédance asymétrique
Niveau de sortie (à 1 kHz)	-38 dBV/Pa (13 mV)
Câble	6,1 m, deux conducteurs blindé, jack 1/4" fixe
Boîtier	Fonte moulée, fini vert et chrome
Dimensions	63 mm de diamètre, 82,6 mm de long
Poids net (avec câble)	737 g (26 oz)
Alimentation	Passif, aucune alimentation requise
Fonctions principales	Sonorité légendaire pour harmonica, bouton de volume intégré, câble fixe haute impédance
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Éviter le larsen en s'éloignant des haut-parleurs; régler le volume progressivement
Pièces détachées	Cartouche R198, câble et jack 95A2535, potentiomètre 90A4487
Réparabilité	Réparable par Shure ou centre agréé (pièces disponibles)
Homologations	CE, conforme EN55103-1/2
Accessoires inclus	Câble avec jack 1/4" fixe intégré

FOIRE AUX QUESTIONS - 520DX SHURE

Comment régler le volume du micro SHURE 520DX ?

Le bouton de volume se trouve à la base du microphone. Tournez-le pour augmenter ou diminuer le niveau. Il est recommandé de commencer à zéro avant de brancher l'appareil, puis d'augmenter progressivement.

Puis-je brancher le 520DX directement sur un amplificateur de guitare ?

Oui, le 520DX est conçu pour être branché directement sur un amplificateur de guitare afin d'obtenir le son d'harmonica blues classique. Assurez-vous de régler le volume du micro à zéro avant le branchement.

Comment éviter le larsen avec ce microphone ?

Pour éviter le larsen, tenez-vous le plus loin possible des retours ou haut-parleurs. Réglez le volume des retours sur la table de mélange pour qu'il n'y ait pas de larsen lorsque le volume du micro est au maximum.

Quelle est l'impédance du SHURE 520DX ?

Le 520DX a une impédance haute asymétrique. Pour une utilisation avec un appareil basse impédance (comme un mélangeur), utilisez un transformateur haute/basse impédance (modèle Shure A95U).

Le câble du 520DX est-il amovible ?

Non, le câble de 6,1 m est fixe et se termine par un jack téléphone standard de 1/4 pouce.

Quelles sont les dimensions et le poids du micro 520DX ?

Le microphone mesure 63 mm de diamètre et 82,6 mm de long. Le poids net avec câble est de 737 g (26 oz).

Puis-je recâbler le micro pour une utilisation en basse impédance ?

Il est possible de recâbler le 520DX pour la basse impédance, mais cela rendra le bouton de volume inopérant. Contactez Shure pour plus de détails.

Comment remplacer la cartouche du micro ?

La cartouche de remplacement est la référence R198. Pour toute réparation, contactez le service d'entretien Shure ou un centre agréé.

Le micro 520DX est-il omnidirectionnel ?

Oui, sa directivité est omnidirectionnelle, ce qui capte le son de toutes les directions autour du micro.

Quels accessoires sont inclus dans la boîte ?

Le microphone est livré avec un câble fixe de 6,1 m terminé par un jack 1/4 pouce. Aucun autre accessoire n'est fourni.

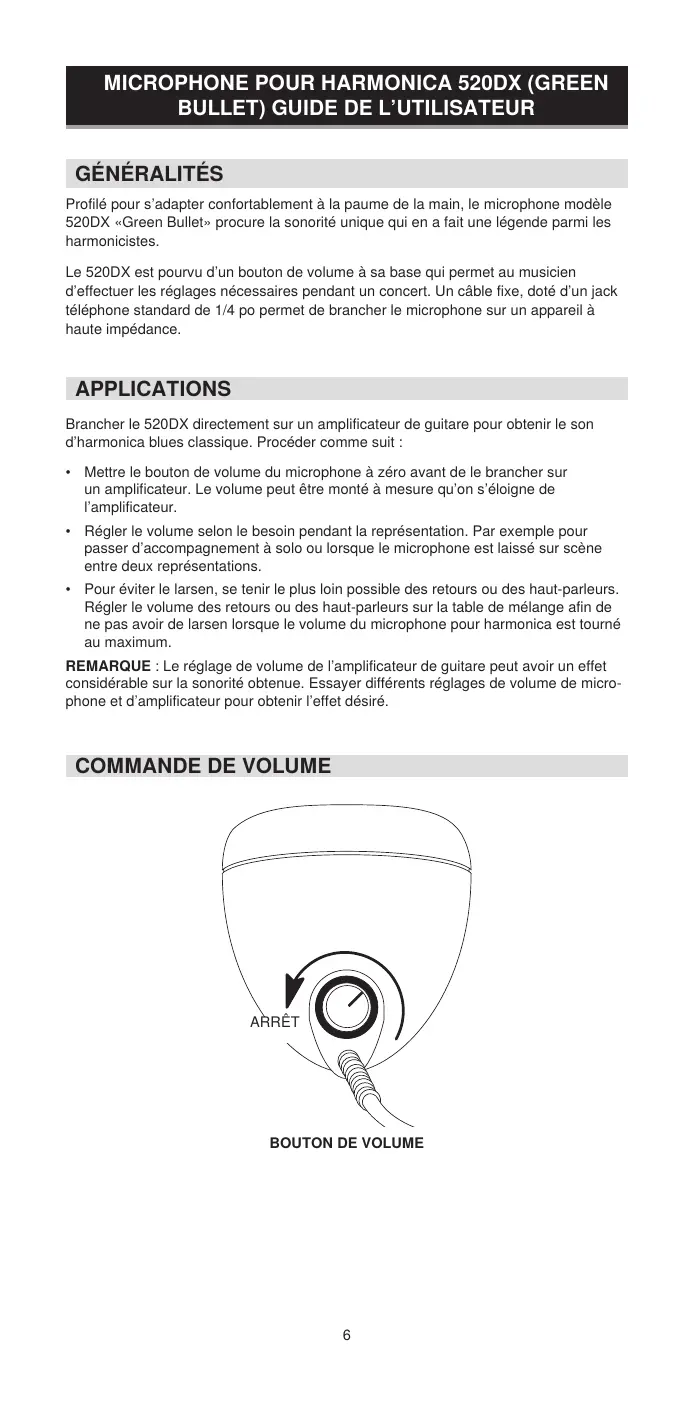

MODE D'EMPLOI 520DX SHURE

Profilé pour s'adapter comportablement à la paume de la main, le microphone modèle 520DX «Green Bullet» procure la sonorité unique qui en a fait une légende parmi les harmonicistes.

Le 520DX est pourvu d'un bouton de volume à sa base qui permet au musicien d'effectuer les réglages nécessaires pendant un concert. Un câble fixe, doté d'un jack téléphone standard de 1/4 po, permet de brancher le microphone sur un appareil à haute impédance.

Applications

Brancher le 520DX directement sur un amplificateur de guitare pour obtenir le son d'harmonica blues classique. Procéder comme suit :

• Mettre le bouton de volume du microphone à zéro avant de le brancher sur un amplificateur. Le volume peut être monté à mesure qu'on s'éloigne de l'amplificateur.
• Régler le volume selon le besoin pendant la représentation. Par exemple pour passer d'accompagnement à solo ou lorsque le microphone est laissé sur scène entre deux représentations.
• Pour éviter le larsen, se tenir le plus loin possible des retours ou des haut-parleurs. Régler le volume des retours ou des haut-parleurs sur la table de mélange afin de ne pas avoir de larsen lorsque le volume du microphone pour harmonica est tourné au maximum.

REMARQUE: Le réglage de volume de l'amplificateur de guitare peut avoir un effet considérable sur la sonorité obtenue. Essayer différents réglages de volume de microphone et d'amplificateur pour obtenir l'effet désiré.

Commandde volume

BOUTON DE VOLUME

BASSE impédance

Pour brancher le 520DX sur un appareil à basse impédance, tel qu'un mélangeur, utilisez un transformateur haute/basse impédance, tel que le Shure modèle A95U.

REMARQUE: Le 520DX peut être recâblé pour la basse impédance, mais cela rend le bouton de volume inopérant. Contacter le groupe d'applications Shure au [phone] pour plus de détails.

CHARACTERISTIQUES

Type	Dynamique
Courbe de réponse	100 to 5,000 Hz
Courbe de directivité	Omnidirectional
Impedance	Haute, asymétrique
Plage d'impédance de charge	Minimum: 100 kΩ
Niveau de sortie (a 1 000 Hz)	Tension en circuit ouvert -38.0 dBV/Pa (13 mV) 1 Pa = 94 dB SPL
Polarite	Une pression acoustique positive sur le dia-phragme produit une tension positive sur la pointe, par rapport à la tige (masse) du jack telephone de sortie du microphone. Une pression acoustique positive sur le diaphragme produit une tension positive sur la pointe, par rapport à la tige (masse) du jack telephone de sortie du microphone.
Cable	6,1 m deux conducteurs, blinde avec jack telephone standard de 1/4 po fixe (fourni cable pour branchement haute impedance asymétrique).
Boitier	Fonte moulee, fini vert et chrome
Dimensions	63 mm de diamètre, 82,6 mm de long
Poids net (avec câble)	737 grammes (26 oz)

COURBE DE RÉPONSE TYPIQUE

Homologation

Autorisé à porter la marque CE. Conformé à la directive européenne CEM 2004/108/CE. Conformé aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les environnements résidentiels (E1) et d'industrie légère (E2).

La déclaration de conformité peut être obtenue de l'adresse suivante :

Représentant agrée européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

Homologation EMEA

Wannenacker Str. 28

Le fil ROUGE est la sortie audio haute impédance; le BLINDAGE est le retour audio et la masse du boîtier.

Le microphone modèle 520DX Green Bullet est fourni câble pour le fonctionnement en haute impédance, asymétrique avec jack téléphone de 1/4 po.

BRANCHEMENTS INTERNES : SORTIE HAUTE IMPÉDANCE ASYMÉTRIQUE

PIECES DE RECHANGE

Cartouche	R198
Câble et jack	95A2535
Potentiomètre de volume	90A4487

Pour plus de détails sur les réparations ou les pièces, contacter le service Entretien Shure au 1-800-516-2525. À l'extérieur des États-Unis, contacter le centre de réparations Shure/agréé.

États-Unis, Canada, Amérique latine, Caraïbes:

5800 W. Touhy Avenue, Niles, IL 60714-4608

U. S. A.

Téléphone: 847-600-2000

Télécopie aux États-Unis : 847-600-1212

Télécopie internationale : 847-600-6446

Europe, Moyen-Orient, Afrique:

Shure Europe GmbH, Téléphone: 49-7131-

72140

Télécopie:49-7131-721414

Asie, Pacifique:

Shure Asia Limited, Téléphone : 852-2893-4290

Télécopie: 852-2893-4055
