BEDIENUNGSANLEITUNG 520DX SHURE

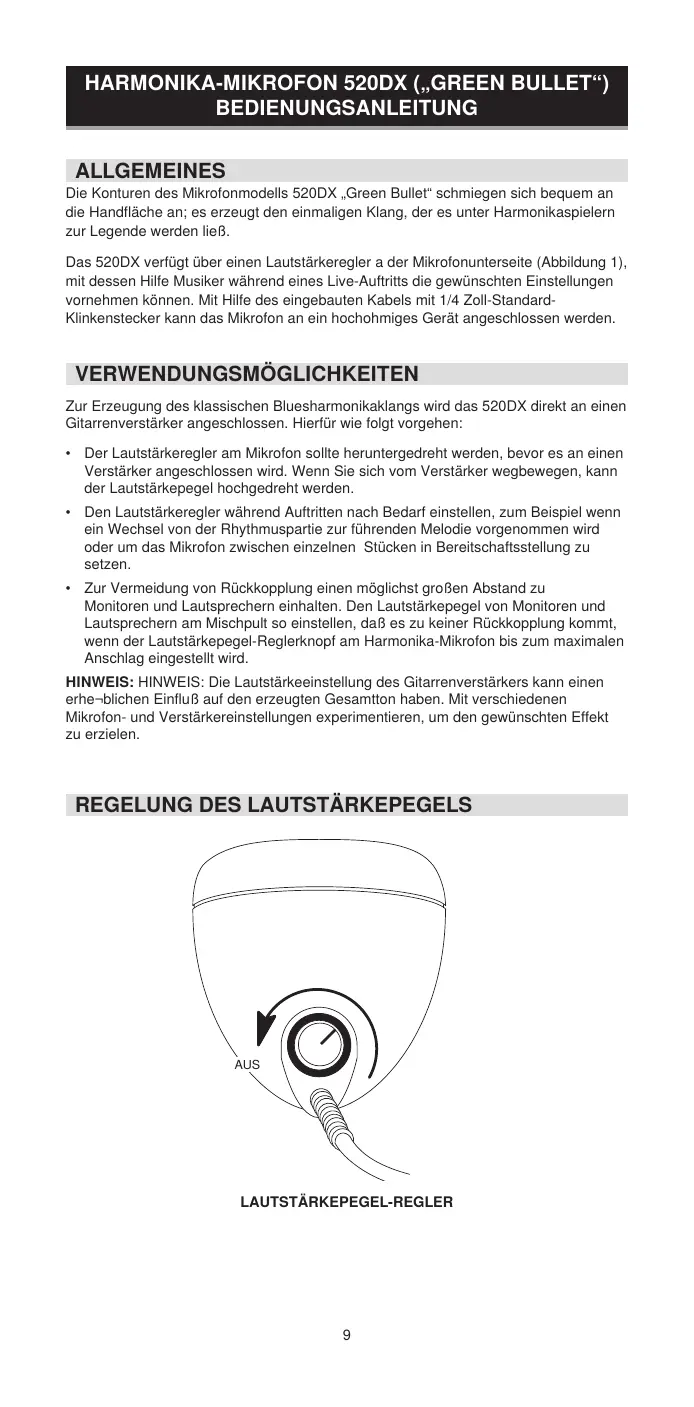

HARMONIKA-MIKROFON 520DX („GREEN BULLET“) BEDIENUNGSANLEITUNG ALLGEMEINES Die Konturen des Mikrofonmodells 520DX „Green Bullet“ schmiegen sich bequem an die Handfläche an; es erzeugt den einmaligen Klang, der es unter Harmonikaspielern zur Legende werden ließ. Das 520DX verfügt über einen Lautstärkeregler a der Mikrofonunterseite (Abbildung 1), mit dessen Hilfe Musiker während eines Live-Auftritts die gewünschten Einstellungen vornehmen können. Mit Hilfe des eingebauten Kabels mit 1/4 Zoll-StandardKlinkenstecker kann das Mikrofon an ein hochohmiges Gerät angeschlossen werden. VERWENDUNGSMÖGLICHKEITEN Zur Erzeugung des klassischen Bluesharmonikaklangs wird das 520DX direkt an einen Gitarrenverstärker angeschlossen. Hierfür wie folgt vorgehen:

• Der Lautstärkeregler am Mikrofon sollte heruntergedreht werden, bevor es an einen Verstärker angeschlossen wird. Wenn Sie sich vom Verstärker wegbewegen, kann der Lautstärkepegel hochgedreht werden.
• Den Lautstärkeregler während Auftritten nach Bedarf einstellen, zum Beispiel wenn ein Wechsel von der Rhythmuspartie zur führenden Melodie vorgenommen wird oder um das Mikrofon zwischen einzelnen Stücken in Bereitschaftsstellung zu setzen.

• Zur Vermeidung von Rückkopplung einen möglichst großen Abstand zu Monitoren und Lautsprechern einhalten. Den Lautstärkepegel von Monitoren und Lautsprechern am Mischpult so einstellen, daß es zu keiner Rückkopplung kommt, wenn der Lautstärkepegel-Reglerknopf am Harmonika-Mikrofon bis zum maximalen Anschlag eingestellt wird. HINWEIS: HINWEIS: Die Lautstärkeeinstellung des Gitarrenverstärkers kann einen erhe¬blichen Einfluß auf den erzeugten Gesamtton haben. Mit verschiedenen Mikrofon- und Verstärkereinstellungen experimentieren, um den gewünschten Effekt zu erzielen.

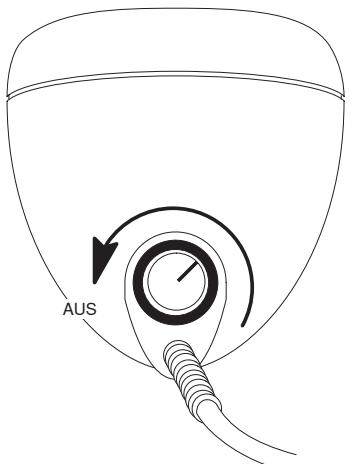

REGELUNG DES LAUTSTÄRKEPEGELS

AUS LAUTSTÄRKEPEGEL-REGLER

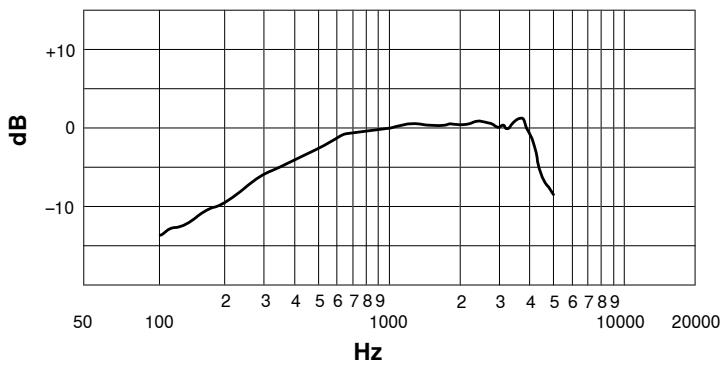

NIEDEROHMIGE ANWENDUNG Zum Anschluß des 520DX an ein niederohmiges Gerät, wie z.B. ein Mischpult, einen Impedanzwandler, wie z.B. das Shure-Modell A95U, verwen¬den. HINWEIS: Das 520DX kann für niederohmige Anwendungen neu verdrahtet werden; dadurch wird jedoch die Lautstärkeregelung deaktiviert. Weitere Informationen erhalten Sie vom Shure Applications Service. Bitte kontaktieren Sie Ihre landesepezifische Shure-Vertretung TECHNISCHE DATEN Typ Dynamisch Frequenzgang 100 bis 5,000 Hz Richtcharakteristik Kugel Impedanz Hochohmig, unsymmetrisch Anschlussimpedanzbereich Mindestens 100 kΩ Ausgangspegel (bei 1000 Hz) Leerlaufspannung -38,0 dBV/Pa (13,0 mV)* *1 Pa = 94 dB SPL Polaritat Positiver Schalldruck an der Membran erzeugt positive Spannung an der Spitze in bezug auf den Hals (Masse) des MikrofonausgangsKlinkensteckers Kabel 6,1 m (20 ft) langes zweipoliges, abgeschirmtes Kabel mit integriertem 1/4 Zoll-StandardKlinkenstecker (werkseitige Verdrahtung für ho¬chohmigen, unsymmetrischen Anschluss) Gehause Druckguss mit grün lackierter und verchromter Oberflache Abmessungen 63 mm Durchmesser; 82,6 mm Länge Nettogewicht (mit Kabel) 737 g

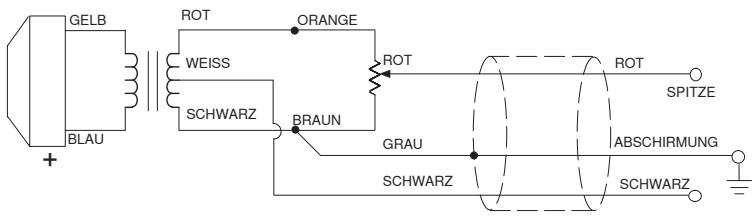

ZERTIFIZIERUNG Zur CE-Kennzeichnung berechtigt. Entspricht der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustriegebiete (E2). Die Konformitätserklärung ist über die unten stehende Adresse erhältlich: SHURE Europe GmbH Department: EMEA Approvals Wannenäckerstrasse 28 74078 Heilbronn, Germany Phone: +49 7131 72 14 0 Fax: +49 7131 72 14 14 E-Mail: EMEAsupport@shure.de ANSCHLÜSSE Die ROTE Leitung ist der hochohmige Audio-Ausgang; die ABSCHIRMUNG ist die Audio- Rück-Leitung und die Gehäusemasse. Das Mikrofonmodell 520DX Green Bullet wird mit Verdrahtung für hochohmigen, un¬symmetrischen Betrieb mit dem 1/4 Zoll-Klinkenstecker geliefert. ROT GELB ORANGE ROT WEISS SCHWARZ

BLAU ROT SPITZE BRAUN GRAU SCHWARZ ABSCHIRMUNG SCHWARZ ININTERNE ANSCHLÜSSE:

UNSYMMETRISCHER, HOCHOHMIGER AUSGANG

ERSATZTEILE Kapsel R198 Kabel und Stecker 95A2535 Potentiometer für Lautstärkereglelung 90A4487 Weitere Informationen über Kundendienst oder Ersatzteile erhalten Sie von der Shure-Kundendienstabteilung unter der Rufnummer 1-800-516-2525. Außerhalb der Vereinigten Staaten wenden Sie sich bitte an Ihr zuständiges ShureKundendienstzentrum
