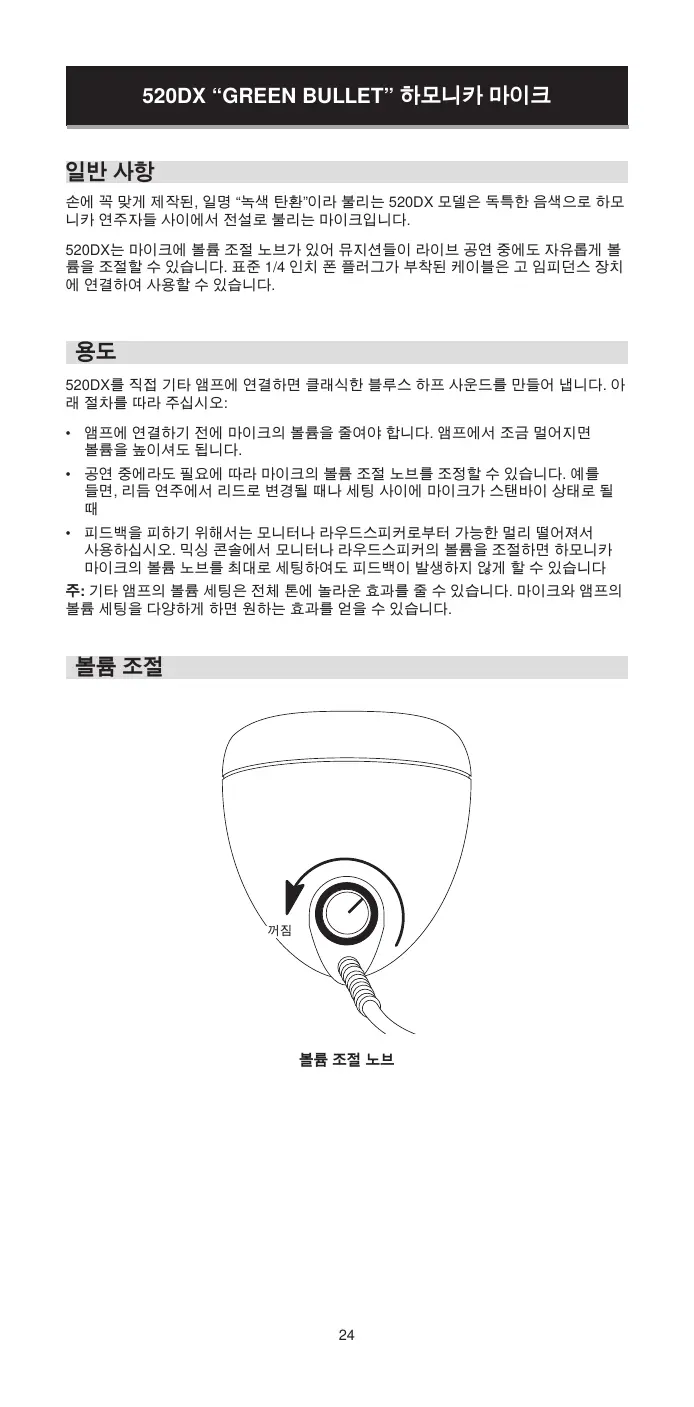

520DX “GREEN BULLET” 하모니카 마이크

520DX “GREEN BULLET” 하모니카 마이크

손에 꼭 맞게 제작된, 일명 “녹색 탄환”이라 불리는 520DX 모델은 독특한 음색으로 하모 니카 연주자들 사이에서 전설로 불리는 마이크입니다. 520DX는 마이크에 볼륨 조절 노브가 있어 뮤지션들이 라이브 공연 중에도 자유롭게 볼 륨을 조절할 수 있습니다. 표준 1/4 인치 폰 플러그가 부착된 케이블은 고 임피던스 장치 에 연결하여 사용할 수 있습니다.

520DX를 직접 기타 앰프에 연결하면 클래식한 블루스 하프 사운드를 만들어 냅니다. 아 래 절차를 따라 주십시오:

• 앰프에 연결하기 전에 마이크의 볼륨을 줄여야 합니다. 앰프에서 조금 멀어지면 볼륨을 높이셔도 됩니다.

• 공연 중에라도 필요에 따라 마이크의 볼륨 조절 노브를 조정할 수 있습니다. 예를 들면, 리듬 연주에서 리드로 변경될 때나 세팅 사이에 마이크가 스탠바이 상태로 될

• 피드백을 피하기 위해서는 모니터나 라우드스피커로부터 가능한 멀리 떨어져서 사용하십시오. 믹싱 콘솔에서 모니터나 라우드스피커의 볼륨을 조절하면 하모니카 마이크의 볼륨 노브를 최대로 세팅하여도 피드백이 발생하지 않게 할 수 있습니다 주: 기타 앰프의 볼륨 세팅은 전체 톤에 놀라운 효과를 줄 수 있습니다. 마이크와 앰프의 볼륨 세팅을 다양하게 하면 원하는 효과를 얻을 수 있습니다.

믹서 같은 저 임피던스 기기에 520DX를 연결하려면 Shure A95U와 같은 저-고 임피던 스 매칭 라인 트랜스포머를 사용해야 합니다. 주: 520DX는 저 임피던스용으로 재배선할 수 있지만 이렇게 하면 볼륨 조절기는 작동 하지 않습니다. 더 자세한 사항은 Shure Applications Group (847) 600-8440으로 문의

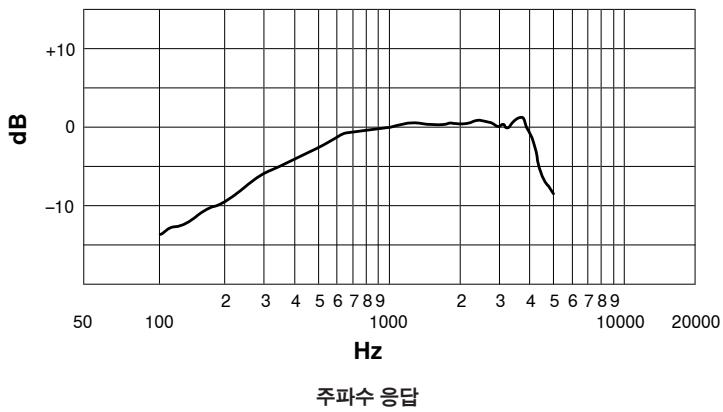

최소: 100 kΩ 출력 레벨 (1,000 Hz) 개방 회로 전압 -38.0 dBV/Pa (13 mV) 1 Pa = 94 dB SPL

다이어프램의 정압은 마이크 출력 폰 플러그 커넥터 의 슬리브 (접지)에 대해 팁에 정 전압을 생성

6.1 m (20 ft) 차폐된 두 도체로 표준 1/4 인치 폰 플러

그가 부착되어 있습니다. (고 임피던스, 언밸런스 연

63 mm (2.5 인치) 최대 직경, 82.6 mm (3 1/4 인치)

순 무게 (케이블 포함) 737 grams (26 oz)

CE 마크를 사용할 자격이 있습니다. European EMC Directive 2004/108/EC를 준수합니 다. 가정용 (E1) 및 경공업용 (E2) 통일 규격 (Harmonized Standards) EN55103-1:1996 및 EN55103-2:1996 요건들을 준수합니다. 적합성 선언서를 구하실 수 있는 곳: Shure Europe GmbH 유럽, 중동, 아프리카 본부 부서: EMEA(유럽중동) 승인 Wannenacker Str. 28 D-74078 Heilbronn, Germany 전화: +49 7131 72 14 0 팩스: +49 7131 72 14 14 이메일: EMEAsupport@shure.de

빨간 리드선은 고 임피던스 오디오 출력용이고 접지는 오디오 리턴과 케이스 접지용입 520DX 녹색 탄환 마이크에는 고 임피던스, 언밸런스 작동용으로 1/4 인치 폰 플러그가

90A4487 추가 서비스나 부품 정보는 Shure 미국 서비스 부서 (1-800-516-2525)로 연락하십시오. 미국 외 지역에서는 가까운 공식 Shure 서비스 센터로 연락하십시오.
