РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 520DX SHURE

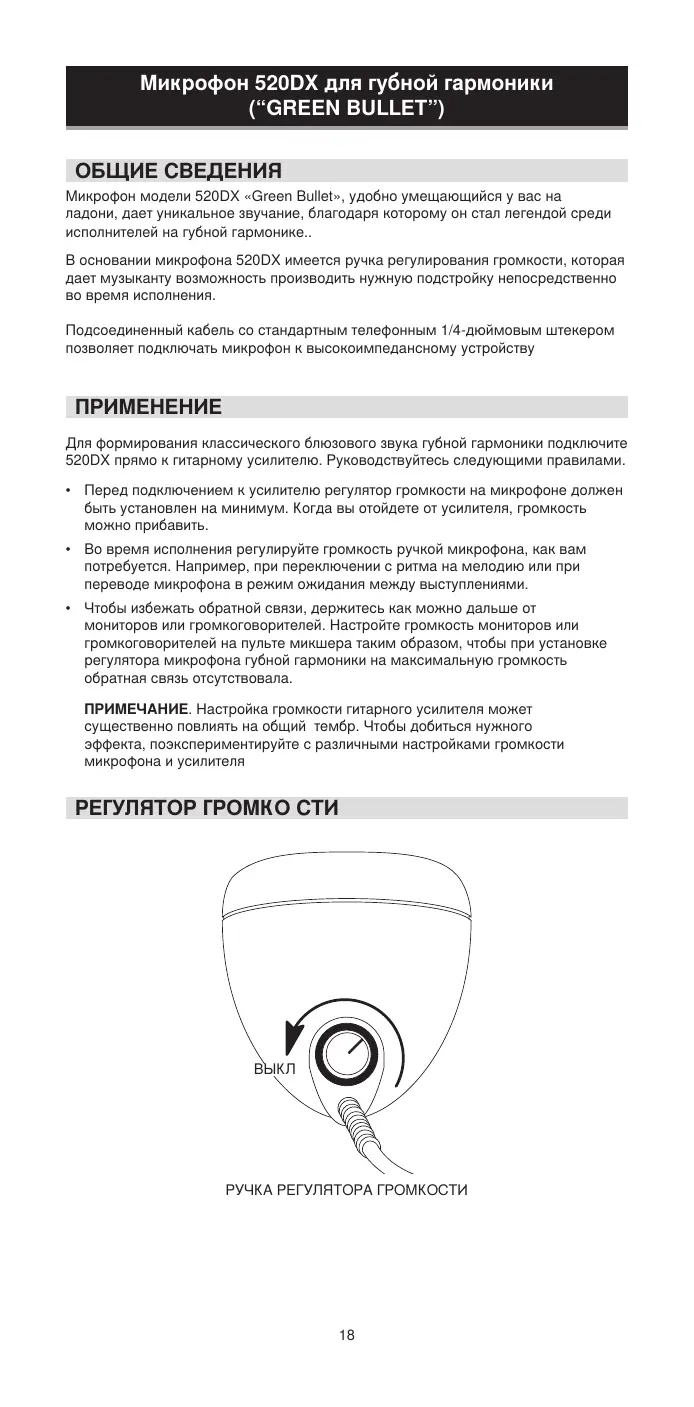

Микрофон 520DX для губной гармоники (“GREEN BULLET”) ОБЩИЕ СВЕДЕНИЯ Микрофон модели 520DX «Green Bullet», удобно умещающийся у вас на ладони, дает уникальное звучание, благодаря которому он стал легендой среди исполнителей на губной гармонике.. В основании микрофона 520DX имеется ручка регулирования громкости, которая дает музыканту возможность производить нужную подстройку непосредственно во время исполнения. Подсоединенный кабель со стандартным телефонным 1/4-дюймовым штекером позволяет подключать микрофон к высокоимпедансному устройству

Для формирования классического блюзового звука губной гармоники подключите 520DX прямо к гитарному усилителю. Руководствуйтесь следующими правилами.

• Перед подключением к усилителю регулятор громкости на микрофоне должен быть установлен на минимум. Когда вы отойдете от усилителя, громкость можно прибавить.
• Во время исполнения регулируйте громкость ручкой микрофона, как вам потребуется. Например, при переключении с ритма на мелодию или при переводе микрофона в режим ожидания между выступлениями.

• Чтобы избежать обратной связи, держитесь как можно дальше от мониторов или громкоговорителей. Настройте громкость мониторов или громкоговорителей на пульте микшера таким образом, чтобы при установке регулятора микрофона губной гармоники на максимальную громкость обратная связь отсутствовала. ПРИМЕЧАНИЕ. Настройка громкости гитарного усилителя может существенно повлиять на общий тембр. Чтобы добиться нужного эффекта, поэкспериментируйте с различными настройками громкости микрофона и усилителя РЕГУЛЯТОР ГРОМКО СТИ

РУЧКА РЕГУЛЯТОРА ГРОМКОСТИ

НИЗКИЙ ИМПЕДАНС Для подключения 520DX к низкоимпедансному устройству, например, микшеру, воспользуйтесь линейным согласующим трансформатором, например, Shure A95U. ПРИМЕЧАНИЕ. Можно перемонтировать 520DX на низкий импеданс, но это блокирует регулятор громкости. За дополнительной информацией обратитесь в Shure Applications Group по тел. в США (847) 600-8440 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Динамический Частотная характеристика 100 – 5 000 Гц Диаграмма направленности Всенаправленный

Высокий, несимметричный Интервал импеданса нагрузки Минимум: 100 кОм Уровень выхода (при 1 000 Гц) Напряжение разомкнутой цепи –38,0 дБВ/Па (13 мВ) 1 Па = 94 дБ УЗД

Положительное звуковое давление на диафрагму создает положительное напряжение на штыре относительно цилиндрического контакта (земля) выходного телефонного штекерного соединителя

6,1 м, двухпроводной экранированный с установленным стандартным телефонным 1/4дюймовым штекером (монтаж при поставке — для высокоимпедансного несимметричного соединения)

Зеленый и хромированный, литье под давлением

Макс. диаметр 63 мм, длина 82,6 мм Масса нетто (с кабелем) 737 г

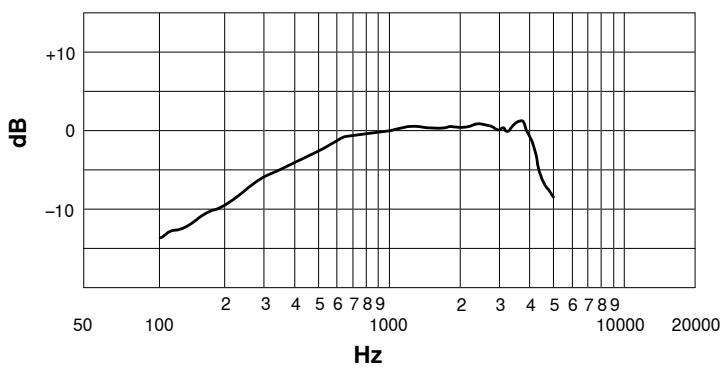

ТИПИЧНАЯ ЧАСТОТНАЯ ХАРАКТЕРИСТИКА

СЕРТИФИКАЦИЯ Соответствует требованиям для нанесения маркировки CE. Соответствует требованиям европейской директивы 2004/108/EEC по ЭМС. Соответствует требованиям гармонизированных стандартов EN55103-1:1996 и EN55103-2:1996 для жилых районов (E1) и районов с легкими промышленными условиями (E2).Заявление о соответствии можно получить по следующему адресу:Уполномоченный европейский представитель: Shure Europe GmbH Headquarters Europe, Middle East & Africa Department: EMEA Approval Wannenacker Str. 28 D-74078 Heilbronn, Germany (Германия) Телефон: +49 7131 72 14 0 Факс: +49 7131 72 14 14 Эл. почта: EMEAsupport@shure.de

КРАСНЫЙ провод — высокоимпедансный аудиовыход; ЭКРАН — обратный провод аудиосигнала и земля корпуса. Микрофон 520DX Green Bullet поставляется с 1/4-дюймовым телефонным штекером и смонтирован для высокоимпедансного несимметричного режима.g.

ВНУТРЕННИЕ СОЕДИНЕНИЯ НЕСИММЕТРИЧНЫЙ ВЫСОКОИМПЕДАНСНЫЙ ВЫХОД СМЕННЫЕ ДЕТАЛИ

R198 Кабель и штекер 95A2353 Потенциометр регулятора громкости 90A4487 Для получения дополнительного обслуживания или информации о деталях обращайтесь в отдел обслуживания Shure по тел. 1-800-516-2525. Вне США обращайтесь в официальный сервис-центр Shure.
