Tipo di prodotto	Microfono dinamico per armonica
Marca	Shure
Modello	520DX "Green Bullet"
Risposta in frequenza	100 Hz - 5 000 Hz
Direttività	Omnidirezionale
Impedenza	Alta impedenza asimmetrica
Livello di uscita (a 1 kHz)	-38 dBV/Pa (13 mV)
Cavo	6,1 m, due conduttori schermati, jack 1/4" fisso
Corpo	Ghisa stampata, finitura verde e cromata
Dimensioni	63 mm di diametro, 82,6 mm di lunghezza
Peso netto (con cavo)	737 g (26 oz)
Alimentazione	Passivo, nessuna alimentazione necessaria
Funzioni principali	Suono leggendario per armonica, manopola del volume integrata, cavo fisso ad alta impedenza
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare l'umidità.
Sicurezza	Evitare il feedback allontanandosi dagli altoparlanti; regolare il volume gradualmente
Parti di ricambio	Cartuccia R198, cavo e jack 95A2535, potenziometro 90A4487
Riparabilità	Riparabile da Shure o centro autorizzato (ricambi disponibili)
Omologazioni	CE, conforme EN55103-1/2
Accessori inclusi	Cavo con jack 1/4" fisso integrato

Domande frequenti - 520DX SHURE

Come regolare il volume del microfono SHURE 520DX?

La manopola del volume si trova alla base del microfono. Girarla per aumentare o diminuire il livello. Si consiglia di iniziare da zero prima di collegare il dispositivo, poi aumentare gradualmente.

Posso collegare il 520DX direttamente a un amplificatore per chitarra?

Sì, il 520DX è progettato per essere collegato direttamente a un amplificatore per chitarra per ottenere il classico suono di armonica blues. Assicurarsi di impostare il volume del microfono a zero prima del collegamento.

Come evitare il feedback con questo microfono?

Per evitare il feedback, tenersi il più lontano possibile dai monitor o dagli altoparlanti. Regolare il volume dei monitor sul mixer in modo che non ci sia feedback quando il volume del microfono è al massimo.

Qual è l'impedenza dello SHURE 520DX?

Il 520DX ha un'impedenza alta asimmetrica. Per l'uso con un dispositivo a bassa impedenza (come un mixer), utilizzare un trasformatore alta/bassa impedenza (modello Shure A95U).

Il cavo del 520DX è rimovibile?

No, il cavo da 6,1 m è fisso e termina con un jack telefonico standard da 1/4 di pollice.

Quali sono le dimensioni e il peso del microfono 520DX?

Il microfono misura 63 mm di diametro e 82,6 mm di lunghezza. Il peso netto con cavo è di 737 g (26 oz).

Posso ricablare il microfono per l'uso a bassa impedenza?

È possibile ricablare il 520DX per la bassa impedenza, ma ciò renderà la manopola del volume inutilizzabile. Contattare Shure per maggiori dettagli.

Come sostituire la cartuccia del microfono?

La cartuccia di ricambio è il riferimento R198. Per qualsiasi riparazione, contattare il servizio di assistenza Shure o un centro autorizzato.

Il microfono 520DX è omnidirezionale?

Sì, la sua direttività è omnidirezionale, quindi cattura il suono da tutte le direzioni attorno al microfono.

Quali accessori sono inclusi nella scatola?

Il microfono viene fornito con un cavo fisso da 6,1 m terminato con un jack da 1/4 di pollice. Nessun altro accessorio è incluso.

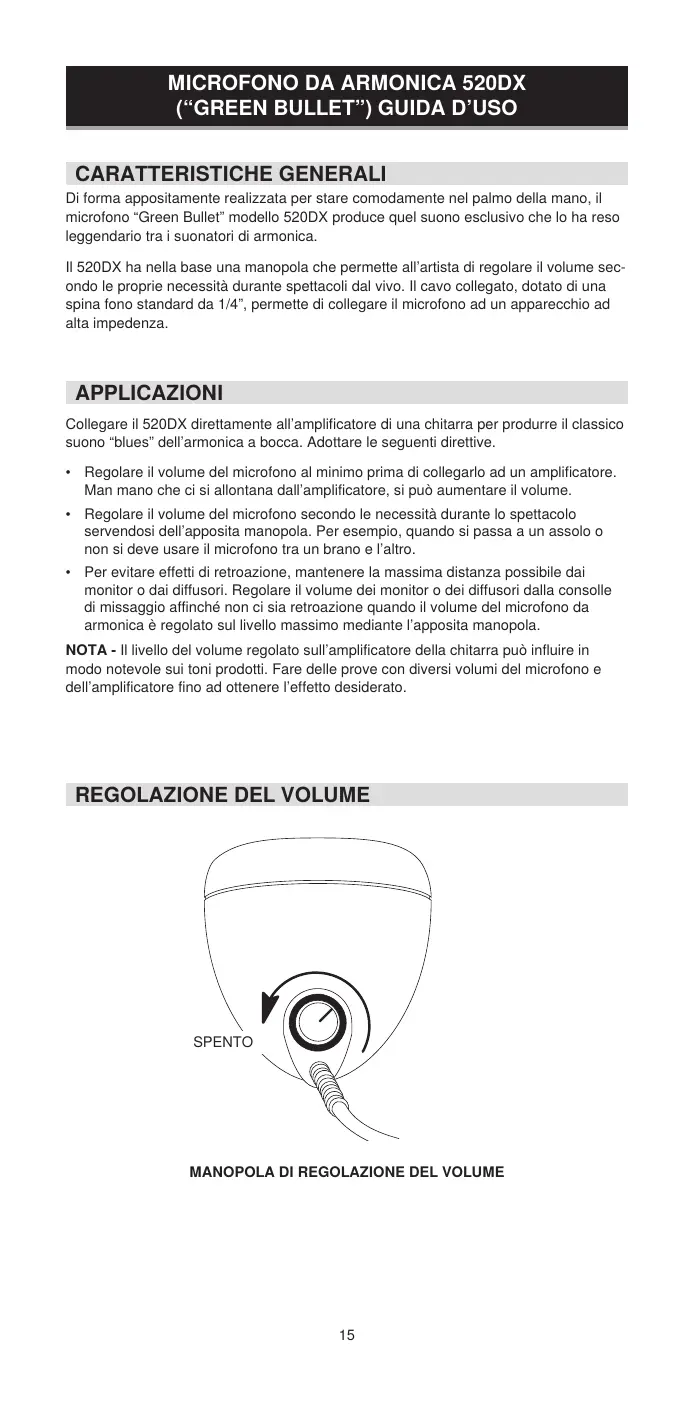

MANUALE UTENTE 520DX SHURE

Di forma appositamente realizata per stare comodamente nel palmo della mano, il microfono "Green Bullet" modello 520DX produce quel suono esclusivo che lo ha reso leggendario tra i suonatori di armonica.

Il 520DX ha nella base una manopola che permette all'artista di regolare il volume secondo le proprie necessità durante spettacoli dal vivo. Il cavo collegato, dotato di una spina fono standard da 1/4 ", permette di collegare il microfono ad un appearechio ad alta impedenza.

APPLICAZIONI

Collegare il 520DX direttamente all'amplificatore di una chitarra per produrre il classico suono "blues" dell'armonica a bosca. Adottare le seguenti direttive.

• Regolare il volume del microfono al minimo prima di collegarlo ad un amplificatore. Man mano che ci si allontana dall' amplificatore, si può augmentare il volume.
• Regolare il volume del microfono seconde le necessità durante lo spettacolo servendosi dell'apposita manopola. Per esempio, quando si passa a un assolo o non si deve usare il microfono tra un brano e l'alto.
  Per evitare effetti di retroazione, Maintainere la massima distanza possibile dai monitor o dai diffusori. Regolare il volume dei monitor o dei diffusori alla console di missaggio affinché non ci sa retroazione quando il volume del microfono da armonica e regolato sul livello massimo mediante l'apposita manopola.

NOTA - Il livello del volume regolato sull'amplificatore della chitarra può influire in modo notevole sui toni prodotti. Fare delle prove con diversi volumi del microfono e dell'amplificatore fino ad ottenere l'effetto desiderato.

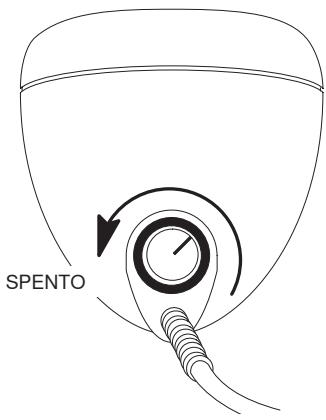

REGOLAZIONE DEL VOLUME

MANOPOLA DI REGOLAZIONE DEL VOLUME

BASSA IMPEDENZA

Per collegare il 520DX ad un apparecchio a bassa impedenza, come un mixer, servirsi di un trasformatore di linea per l'adattamento tra un'impedenza Bassa ed una alta, come il modello A95U Shure.

NOTA - É possible cambiare il cabaggio del 520DX per la bassa impedenza; pero esta operazione disattiva la regolazione del volume. Per informazioni ulteri, rivolgersi allo Shure Applications Group al numero USA [phone].

DATI TECNICI

Tipodi di microfono	Dinamico

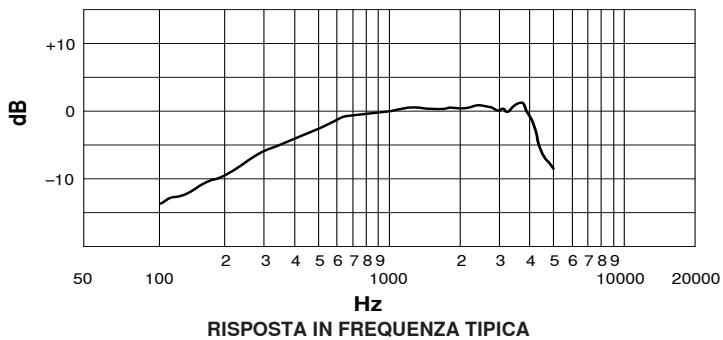

Risposta in frequenza	Da 100 a 5.000 Hz
Diagramma polare	Omnidirezionale
Impedenza	Alta, sbilanciata
Limiti dell'impedenza di carico	Minimo: 100 kΩ
Livello d'uscita (a 1.000 Hz)	Tensione di circuito aperto -38,0 dBV/Pa (13,0 mV)* *1 Pa = 94 dB SPL
Polarità	Una pressione sonora positiva sul diaframma produce una tensione positiva sulla punta rispetto al manicotto (massa) del connettore fono di uscita del microfono.
Cavo	6,1 m , bifilare con schermatura e spina fono da 1/4" collegata (fornito cablato per collegamenti sbilanciati ad alta impedenza).
Involucro	Realizzato in matrice pressofusa, con finitura cro-mata verde.
Dimensioni	63 mm di diametro, 82,6 mm di lunghezza
Peso netto (con cavo)	737 grammi (26 once)

OMOLOGAZIONI

Contrassegnabile con il marchio CE. Conformse alla direttiva europea sulla compatibilità elettromagnetica 2004/108/CE. Conformse alle norme armonizzate EN55103-1:1996 ed EN55103-2:1996 per l'uso in ambienti domestici (E1) e indus-triali leggeri (E2).

La dichiarazione di conformità cui sono ossere otenutà da:

Rappresente europeo autorizzato:

Shure Europe GmbH

Sede per Europa, Medio Oriente e Africa

Approvazione EMEA

Wannenacker Str. 28

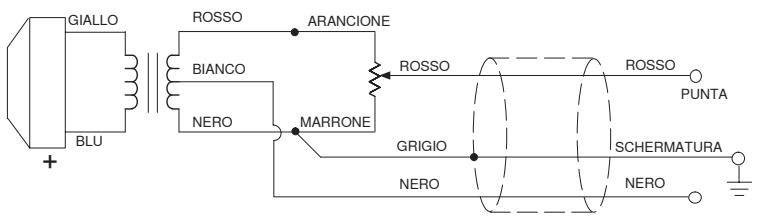

Il conduttore ROSSO è l'uscita audio ad alta impedenza; la SCHERMATURA è la massa dell'involucro e il percorso di ritorno del segnale audio. Il microfono Green Bullet modello 520DX è fornito cablato per il funzionamento sbilanciato ad alta impedenza, con spina fono da 1/4

CONNECTIONI INTERNE: USCITA SBILANCIATA AD ALTA IMPEDENZA

Capsula	R198
Cavo e spina	95A2535
Potenziometro di regolazione volume	90A4487

Per informazioni ulteri di assistenza o sulle parti di ricambio, rivolgersi al servizio di assistenza della Shure al numero USA 1-800-516-2525. Fuori degli Stati Uniti, rivolgersi al centro di assistenza Shure autorizzato.
