GS8+ - Commutateur réseau COMET LABS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit 8 ports
Marque	COMET LABS
Modèle	GS8+
Nombre de ports	8 ports RJ-45 10/100/1000 Mbps
Normes supportées	IEEE 802.3, 802.3u, 802.3ab
Méthode de commutation	Store-and-forward
Mémoire tampon	3,5 Mo SRAM
Capacité d'adresses MAC	4 000 entrées
Jumbo frames	Support jusqu'à 9 Ko
Contrôle de flux	IEEE 802.3x (full-duplex), Backpressure (half-duplex)
Auto-négociation et Auto-MDI/MDI-X	Oui sur tous les ports
Filtrage tempête de diffusion	Oui
Alimentation	AC 90-240 V, 50-60 Hz
Consommation électrique	20 W max
Dimensions (L x l x H)	228 x 123 x 44 mm
Poids	1,8 kg
Température de fonctionnement	0 °C à 60 °C
Température de stockage	-20 °C à 90 °C
Humidité relative	10 % à 90 % (sans condensation)
Ventilation	Passive, sans ventilateur (technologie Quiet & Cool)
Installation	Bureau ou rack (10" ou 19" avec support optionnel)
Indicateurs LED	Alimentation, 1000M, Link/ACT (par port)
Certifications	CE, FCC Classe B
Contenu du package	Commutateur, câble d'alimentation, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec; débrancher avant nettoyage
Sécurité	Utiliser l'alimentation fournie; éviter l'humidité; ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur; contacter le SAV

FOIRE AUX QUESTIONS - GS8+ COMET LABS

Comment connecter le commutateur à un réseau ?

Utilisez un câble droit (straight-through) Catégorie 5 ou supérieure pour relier les ports RJ-45 du commutateur à vos périphériques réseau (PC, serveur, etc.). Branchez le câble d'alimentation et allumez le commutateur. Les voyants Link/ACT s'allument pour indiquer une connexion établie.

Quels types de câbles utiliser ?

Pour 10Base-T : câble Cat. 3, 4 ou 5 UTP/STP. Pour 100Base-TX et 1000Base-T : câble Cat. 5 UTP/STP. Grâce à la fonction Auto-MDI/MDI-X, vous pouvez utiliser un câble droit (straight-through) pour tous vos branchements, même pour relier deux commutateurs entre eux.

Que signifie chaque LED ?

La LED Power (jaune) s'allume quand l'appareil est sous tension. Les LEDs 1000M (jaune) indiquent une liaison à 1000 Mbps ; éteintes, la liaison est à 10/100 Mbps. Les LEDs Link/ACT (jaune) s'allument pour une connexion établie et clignotent lors du transfert de données.

Comment configurer un lien à 1000 Mbps ?

Le commutateur négocie automatiquement la vitesse la plus élevée possible avec le périphérique connecté. Pour garantir une liaison à 1000 Mbps, assurez-vous que votre équipement (carte réseau, etc.) supporte le Gigabit et utilisez un câble Cat. 5 ou supérieur en bon état. Aucune configuration manuelle n'est nécessaire : la fonction Auto-Négociation s'en charge.

Le commutateur supporte-t-il le jumbo frame ?

Oui, le commutateur supporte les Jumbo frames jusqu'à 9 Ko. Cela permet d'optimiser le transfert de gros fichiers sur le réseau en réduisant la fragmentation. Assurez-vous que les périphériques connectés soient aussi configurés pour utiliser la même taille de jumbo frame.

Quelle est la consommation électrique maximale ?

La consommation maximale est de 20 Watts. Le commutateur utilise une alimentation interne AC 90-240 V, 50-60 Hz. Il intègre la technologie Quiet & Cool sans ventilateur, ce qui réduit la consommation et le bruit.

Peut-on monter le commutateur en rack ?

Oui, le commutateur a un format compact de 9 pouces et peut être monté dans un rack 10 pouces ou 19 pouces à l'aide d'équerres (non fournies). Il est également conçu pour une utilisation sur bureau.

Comment résoudre un problème de connectivité ?

Vérifiez d'abord que les LEDs Power et Link/ACT sont allumées. Si une LED est éteinte, essayez un autre câble ou un autre port. Assurez-vous que les paramètres réseau (IP, etc.) de vos périphériques sont corrects. En cas de problème persistant, redémarrez le commutateur en le débranchant quelques secondes. Consultez le manuel pour plus de détails.

Le commutateur nécessite-t-il un pilote spécifique ?

Non, le commutateur est plug-and-play. Il ne nécessite aucun pilote ni logiciel d'installation. Branchez-le simplement et il fonctionne immédiatement. La configuration matérielle est automatique grâce à l'Auto-Négociation et à la fonction Auto-MDI/MDI-X.

Quelle est la garantie du produit ?

La garantie varie selon le revendeur. En général, COMET LABS offre une garantie de 2 à 3 ans sur ses commutateurs. Veuillez consulter le carton d'emballage ou contacter votre revendeur pour les conditions exactes. Conservez la facture comme preuve d'achat.

MODE D'EMPLOI GS8+ COMET LABS

8 Ports Gigabit Nway Ethernet Switch

Model-nr:GS8+

User's Manual (English version)

FCC Warning

This device has been tested and found to comply with limits for a Class B digital device, pursuant to Part 2 and 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiates radio frequency energy and, if not installed and used in accordance with the user's manual, may cause interference in which case user will be required to correct the interference at his own expense.

CE Mark Warning

This is a Class B product. In a domestic environment, this product may cause radio interference in which case the user many be required to take adequate measures.

Table of Contents

Chapter 1

Introduction. 1

Chapter 2 3

Package Contents 3

Chapter 3 4

Front Panel Layout 4
I. 8 RJ-45 Gigabit Switch Ports 4
? . LED Indicators of 8 Port Gigabit Switch............ 4
III. LED Definitions 5
Power LED. 5
1000MLED 5
LINK/ACT LED 5

Rear Panel Layout. 5

? AC input. 5

Chapter 4 . 6

I. To connect the Switch to PCs, servers, and other network devices 6
II. To connect the Switch to a Switch or a Hub.....6

Chapter 5

I. Technical Specifications 7

Chapter 1

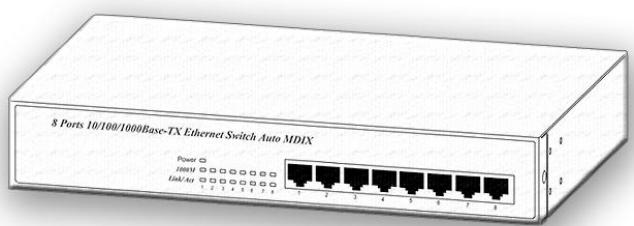

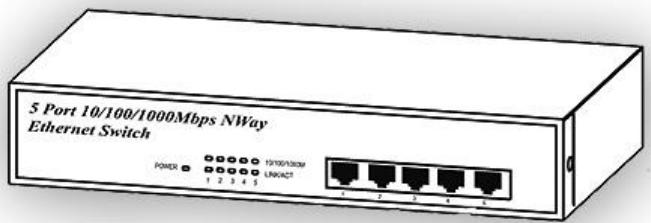

Introduction

The Switch provides 8 10/100/1000Mbps NWAY RJ-45 ports. It was designed for easy installation and high performance in an environment where traffic on the network and the number of user increase continuously. With newest Gigabit chip set, eTen 9" Gigabit Ethernet switch can fully support highest speed without hanging on problem even when Full-duplex full loaded.

The switch also provides automatic crossover detection functionality on each port. It is simple and friendly to up-link to another switch without crossover cable.

Comet Labs Quiet & Cool technology : No fan needed, no noise. A specific design for better cooling flow.

The compact rigid desktop size was specifically designed for ROBO (Remote Office & Branch Office) and medium to large workgroups. The Switch can be installed where space is limited; moreover it provides smooth network migration and easy upgrade to network capacity. The 9" size can be rack-mount on 10" or 19" cabinet.

Key Features

• Complies with the IEEE802.3 Ethernet, IEEE802.3u Fast Ethernet and IEEE 802.3ab Gigabit Ethernet Standards
• Provides eight 10/100/1000Mbps Gigabit switching ports
• Performs full wire-speed switching with Head of Line (HOL) blocking prevention.
  Non-blocking & Non-head-of-line blocking full wire speed forwarding.
• Store-and-forward operation support.
• Embedded 3.5Mb SRAM for packet buffer.
  Supports 9K Byte JUMBO packet.
• Provides 4K MAC address entry
  Supports broadcast storm filtering.
• All ports provide Auto-Negotiation and Auto -MDI/ MDI-X functions
  Supports flow control: Back pressure for Half-duplex and IEEE 802.3x for Full-duplex mode
• Status LED : Power per set and 1000M, Link/Activity
• Configurable to 10 full/half duplex, 100 full/half duplex and 1000 full/half duplex for each port
• 9” inch compact size, and can be rack-mount to 10” and 19” with bracket.

Chapter 2

Package Contents

Before you start to install the Switch, please verify your package contain the following items:

One 9” Gigabit Ethernet Switch
One AC Power Cord
One User's Manual

8 Port Switch
User's Manual

Power Cord

8 Port Gigabit Ethernet Switch

User's Manual

Note: If any of these items is found missing or damaged, please contact your local supplier for replacement.

Chapter 3

Front Panel Layout

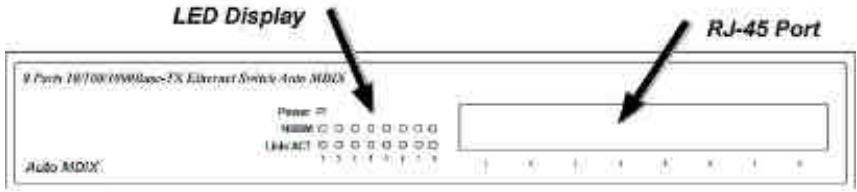

I. 8 RJ-45 Gigabit Switch Ports

There are 8 RJ-45 connectors on the front panel for connecting to servers, workstation or other devices. The Switch provides 8 10/100/1000Mbps switching ports that could sense the 10/100/1000M speed and negotiate Full/Half duplex mode automatically. These switching ports allow users to connect the Switch to 10Base-T, 100Base-TX and 1000Base-T devices.

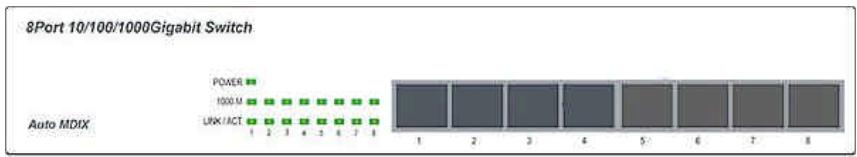

? . LED Indicators of 8 Port Gigabit Switch

LED	Color	Status	Description	No. Of LED
Power	Yellow	On	Power on	Power
1000M	Yellow	On	Link 1000Mbps	8 (1~8)
		off	Link 10/100Mbps
Link/ ACT	Yellow	On	Link	8 (1~8)
		Flashing	Data activating	8 (1~8)

III. LED Definitions

Power LED

On

? The unit is powered on and ready for use.

Off

? The unit is powered off.

1000M LED

On

? The port is operating at 1000Mbps speed.

Off

? The port is operating at 10Mbps Half/ Full Duplex or 100Mbps Half/ Full Duplex speed

LINK/ACT LED

On

? The port is ready for 10/100/1000Mbps connection.

Flashing

? The data is transmitted or received on the port.

Rear Panel Layout

? AC input

AC input (90-240V/AC, 50-60Hz) UL Safety

OFF
AC LINE 90~240VAC 50~60Hz

Chapter 4

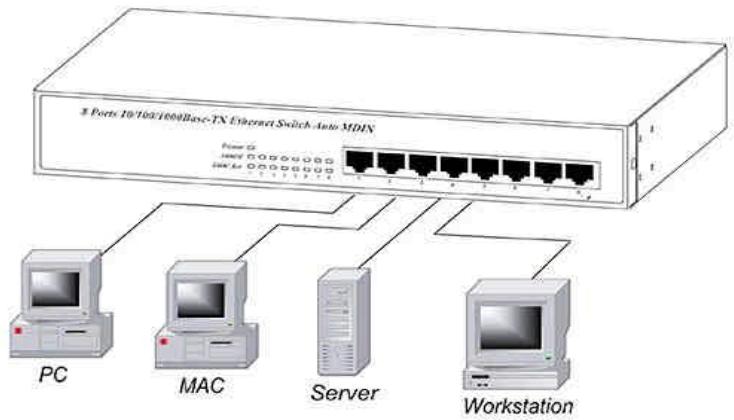

I. To connect the Switch to PCs, servers, and other network devices

Use straight-through twisted-pair cable (Cat. 5) to connect the Switch to PCs, servers and other network devices. Networks can be built as figure shown.

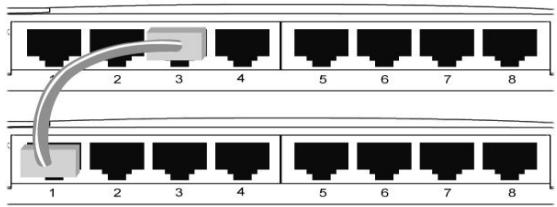

II. To connect the Switch to a Switch or a Hub

Use straight-through twisted pair cable to connect the Switch to another Switch or Hub on uplink port. If you connect the Switches on port 1 to port 8, the cable should be changed to crossover cable.

Chapter 5

I. Technical specifications

1. Standards Compliance

2. IEEE 802.3 10BaseT; IEEE 802.3u 100BaseTX and IEEE 802.3ab 1000BaseT copper over Ethernet

3. Number of ports

4. 8 integrated ports (10/100/1000Mbps N-Way port)

5. Fully Flow Control Supported

6. Full-duplex mode: IEEE 802.3x

7. Half-duplex mode: Backpressure

8. Network Transmission Media

9. 10BaseT Cat. 3, 4, 5 UTP/STP

10. 100BaseTX Cat. 5 UTP/STP

11. 1000BaseT Cat. 5 UTP/STP

12. Network Status Monitoring LEDs

13. System: Power

14. Per port: 1000M, Link/ACT.

15. Filter/Forward Rate

16. 10Mbps ports

17. 14,880pps
18. 100Mbps ports - 148,800pps

19. 1000Mbps ports - 1,488,000pps

20. Buffer Memory

21. RAM: 3.5Mb per device

22. MAC Address

-Up to 4K MAC address entry per device

1. JUMBO packet:

Supports 9K Byte

1. Power

-AC input (90-240V/AC, 50-60Hz) UL Safety

1. Power Consumption

2. 20 Watts (Max)

3. Operating Temperature

-0?~60?

1. Store Temperature

2. -20? ~ 90?

3. Humidity

4. 10% 90% RH (Non-condensing)

5. Dimension (L x W x H)

6. 228mm x 123mm x 44mm

7. Weight

8. 1.8Kg

9. Safety & EMI Certificates

-CE&FCC-B

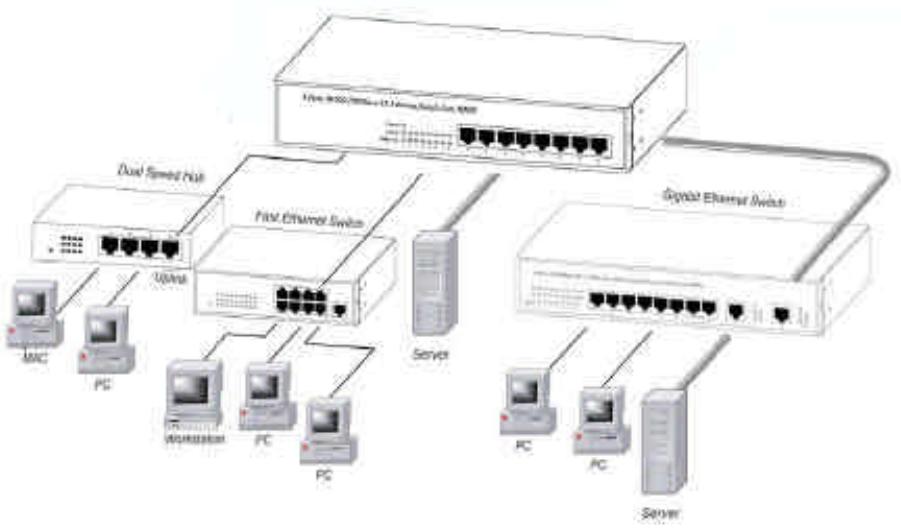

II. Diagram of extend application by Up-Link
