| Type de produit | Commutateur réseau manageable 48+4G ports |
| Modèle | GSM448R |
| Marque | COMET LABS |
| Ports RJ45 10/100 Mbps | 48 ports avec auto-MDI/MDIX |
| Ports RJ45 10/100/1000 Mbps | 2 ports (49-50) avec auto-négociation et auto-MDI/MDIX |
| Slots mini-GBIC | 2 slots (51-52) pour modules 1000BASE-SX/LX en option |
| Technologie de commutation | Store-and-forward |
| Table d'adresses MAC | 4K entrées, apprentissage automatique |
| Mémoire tampon | 1536 Koctets |
| Contrôle de flux | IEEE 802.3x en full-duplex, back-pressure en half-duplex |
| VLAN | Port-based VLAN, jusqu'à 2 groupes |
| Agrégation de liens | 7 groupes de trunking (6 pour 10/100, 1 pour Gigabit) |
| Gestion | Interface Web, utilitaire Windows de découverte et configuration |
| Alimentation | 100-240 V AC, 50-60 Hz, 24 W max |
| Dimensions (L x P x H) | 440 x 200 x 44 mm |
| Poids | Environ 2.8 kg (estimation) |
| Température de fonctionnement | 0°C à 40°C |
| Température de stockage | -10°C à 70°C |
| Humidité de fonctionnement | 10% à 90% (sans condensation) |
| Normes | IEEE 802.3/802.3u/802.3z/802.3ab/802.3x |
| Certifications EMI | FCC Classe A, CE Classe A, VCCI Classe A |
| Certifications sécurité | cUL (UL60950), CB (IEC60950) |
| Contenu du carton | Switch, cordon d'alimentation, 4 pieds caoutchouc, kit de montage rack, CD-ROM |
FOIRE AUX QUESTIONS - GSM448R COMET LABS
Questions des utilisateurs sur GSM448R COMET LABS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur réseau au format PDF gratuitement ! Retrouvez votre notice GSM448R - COMET LABS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GSM448R de la marque COMET LABS.
MODE D'EMPLOI GSM448R COMET LABS
52 Ports - (modèle: GSM448R)
2 ports 1000BASE-T
Guide de l'utilisateur
Cet équipement est conforme à la norme CE classe A. Dans un environnement domestique, ce produit peut causer des interférences radios, auquel cas il peut être demandé à l'utilisateur de prendre des mesures appropriées.
Ce produit est conforme à la norme VCCI Classe A.
A Propos de ce Guide 1 Contenu du manuel 1 Terms/Usage 1 Introduction. 3 Technologie Gigabit Ethernet 3 Technologie Fast Ethernet 4 Technologie de commutation 4 VLAN (Virtual Local Area Network) 5 Fonctionnalités 7 Deballage et mise en place 9 Déballage 9 Mise en place 10 Installation dans un rack 11 Branchement des cables reseau. 12 Alimentation. 12 Identifiez les elements ExternEs. 13 Face avant du switch 13 Face arriere du switch. 14 INFORMATIONS DES TEMOINS LUMINEUX. 15 Témoins lumineux Power et System 15 Témoins lumineux des Ports 1~48 10/100M............16 Témoins lumineux des Ports 49~50 Gigabit. 16 Témoins lumineux des Ports 51~ 52 Slots mini-GBIC......16
Configuration. 13
Installation de l'utilitaire de configuration web. 13 Discovery List. 14 Monitor List. 15 Device Setting. 17 Barres des menus. 18 Configuration du Switch 19 Login. 20 Menu « Setup » 22 Paramétrage 23 Port. 23 VLAN Settings (Virtual Local Area Network). 26 Trunking (Agrégation de liens) 28 Device Status (état du périphérique) 28 Statistics (Statistiques) 28 Menu "System" 31 Trap (Alertes) 32 Set Password 33 Password (Mot de passe) 33 Backup Setting (sauvegarde des paramètres) 34 Reset Setting (réinitialisation des paramètres à leur valeur par défaut) 34
Félicitations pour l'achat de ce Switch manageable 48+4G ports 10/100/1000 Mbps Comet Labs. Cet équipement intègre les technologies réseaux Fast Ethernet 1000 Mbps, 100 Mbps et Ethernet 10 Mbps dans un package simple.
Contenu du manuel
Ce manuel décrit la procédure d'installation du Switch manageable 48+4G-Port 10/100/1000Mbps.
Dans ce guide, le terme "Switch" (première lettre en majuscule) indique le switch manageable 48+4G ports 10/100/1000 Mbps Comet Labs, et le terme générique "switch" (sans majuscules) indique n'importe quel switch.
Ce chapitre décrit les fonctionnalités du Switch 48+4G-Port 10/100/1000Mbps Gigabit Ethernet et des informations plus générales concernant les technologies de commutation Ethernet, Fast Ethernet et Gigabit Ethernet.
Technologie gigabit ethernet
Gigabit Ethernet est une extension de l'Ethernet IEEE 802.3 utilisant les mêmes structures, même format de paquets et supporte le protocole CSMA/CD, full duplex, contrôle de flux, mais en théorie 10 fois plus rapide que Fast Ethernet et 100 fois plus rapide qu'Ethernet. Puisqu'il est compatible avec les environnements 10 Mbps et 100 Mbps, Gigabit Ethernet permet une évolution rapide sans perte de temps en investissement matériel, logiciel et de formation du personnel.
L'accroissement de la vitesse et de la bande passante offerte par Gigabit Ethernet est essentiel pour les copies de fichiers à cause des goulets d'étranglement, générés par les ordinateurs et les utilisateurs qui utilisent des applications qui développent de plus en plus de traffic sur le réseau.
Évoluer les composants, comme l'épine dorsale et les serveurs vers Gigabit Ethernet peut énormément améliorer les temps de réponse du réseau, et ainsi augmenter ses performances.
Gigabit Ethernet supporte la vidéo conférence, des images complexes et toutes les applications similaires utilisant des données intenses.
Technologie fast ethernet
L'étendue croissante des réseaux locaux et la complexité croissante des logiciels d'applications nécessitent des équipements réseaux toujours plus performants. Un certain nombre de technologies hautes vitesses sont désormais offertes afin d'améliorer la disponibilité de la bande passante et d'améliorer les temps de réponse des équipements. Parmi ces technologies : 100BASE-TX (Fast Ethernet) fournit une évolution et une compatibilité avec la technologie associée à la norme 10BASE-T. Cette compatibilité assure ainsi une évolution facile et une très large diffusion amenant à des coûts réduits pour chaque connexion. Fast Ethernet est désormais la solution qui domine le marché du réseau local.
Fast Ethernet 100Mbps est un standard spécifié par le comité IEEE 802.3 LAN. C'est une extension de Ethernet 10Mbps qui assure la transmission de données 10 fois plus rapidement, tout en conservant le protocole de communication CSMA/CD.
Technologie de commutation
Une autre approche permettant de repousser les limites de la technologie Ethernet réside dans la technologie de commutation Ethernet. Un switch assure les fonctions de pont et transmet les paquets Ethernet au niveau de l'adresse MAC (Niveau 2 de la couche OSI).
La commutation est une manière efficace et économique pour augmenter la capacité disponible aux utilisateurs de votre réseau local. Un switch améliore la disponibilité et réduit la charge de votre réseau en le divisant en segments. Chaque
Chaque segment dispose de sa propre bande passante et ne gène pas ainsi les autres segments.
Un switch agit comme un pont ultra-rapide entre deux segments individuels.
Pour les réseaux Fast Ethernet, l'insertion d'un switch permet d'éliminer les problèmes de distances et de nombre de répéteurs (5 mètres et 2 Répéteurs Max.) entre Hubs Fast Ethernet. Un switch peut être utilisé afin de réduire le traffic inutile entre deux parties d'un réseau, créer deux domaines de collision Fast Ethernet. Le switch supporte les connexions traditionnelles 10Mbps Ethernet et 100Mbps Fast Ethernet. Il permet également l'interconnexion entre deux segments, l'un à 10 Mbps, l'autre à 100 Mbps.
La technologie de commutation réseau est une innovation importante par rapport aux générations antérieures de Ponts et passerelles qui disposaient d'un temps de latence important. Les routeurs ont également été utilisés afin de segmenter un réseau local, mais leur coût d'achat, de configuration et de maintenance rendent leur exploitation au sein de réseaux locaux prohibitif. Aujourd'hui les switches représentant une solution idéale aux problèmes de congestion de la plupart des réseaux locaux.
VLAN (virtual local area network)
Réseau local virtuel (VLAN) dans le cadre duquel la segmentation du réseau n'est pas contrainte par la configuration physique mais déterminée par configuration logique. Acronyme de Virtual LAN (réseau local virtuel), prononcé en général "nélanne" en français. Le principal
L'avantage de l'utilisation d'un VLAN est de réduire la latence et les besoins du routeur, en utilisant des switches plus rapides. Les autres avantages d'un VLAN sont les suivants :
La sécurité : les données sont transmises seulement vers les utilisateurs confidentiels du VLAN. L'accès au réseau peut être soumis à plus de contraintes logiques.
Réduction des coûts : les VLANs peuvent être utilisés pour créer plusieurs domaines de broadcast, éliminant ainsi le besoin d'avoir de coûteux routeurs. Le VLAN par port (ou groupe de port) est la méthode la plus courante pour implémenter un VLAN. Cette méthode est utilisée dans le Switch.
Fonctionnalités
48 ports 10/100 Mbps (RJ45) à auto négociation MDI/X 2 ports 10/100/1000 Mbps Auto négociation (RJ45) 2 slots mini-GBIC - (SFP) Tous les ports RJ45 supportent l'auto négociation MDI/MDIX, L'utilisation de ports Uplink et de cables croisés est inutile. Mode Full/half duplex sur les ports 10/100Mbps RJ45 Mode Full duplex sur les ports Gigabit Commutation en mode Store and forward: Le paquet est stocké puis vérifié. Les paquets erronés ou incomplets sont stoppés et ne sont pas transmis. Ils ne génèrent donc pas de traffic inutile dans votre réseau local Table d'entrée d'adresses MAC de 4K actif et auto apprentie. Buffers de paquets de 1536 Koctets Support du contrôle de flux - protocole IEEE 802.3x en mode full-duplex Support du mode Back-pressure pour le contrôle de flux en mode half-duplex Support VLAN par port Support par port de la qualité de service (QoS) et Trunking Supporte l'agrégation de ports
Configuration de la vitesse, de l'activation, du contrôle de flux et du mode duplex par port. Configuration facile par un simple navigateur WEB Installation simplifiée par un assistant Windows de Management Format Standard 19" Rackmount
Ce chapitre fournit des informations sur le déballage et l'installation du Switch.
Déballage
Ouvrez le carton contenant le Switch et déballez-le délicatement. Le carton doit contenir les éléments suivants :
Un cordon d'alimentation
Quatre pieds en caoutchouc anti-choc
Vis et équres pour fixation dans un rack
Un CD-Rom contenant l'utilitaire de configuration Web et le guide de l'utilisateur.
Si une pièce du contenu de votre colis venait à manquer, merci de contacter votre revendeur.
Mise en place
L'installation de ce Switch peut être réalisée en suivant ces quelques recommandations :
Installez le Switch dans un endroit sec et ventilé. Reportez-vous au chapitre Spécifications Techniques.
Installez le Switch dans un endroit loin de sources électromagnétiques, de vibrations et des rayons du soleil.
Laissez au moins 10 cm d'espace libre à l'avant et à l'arrière du Switch pour une bonne ventilation.
Trouvez une surface plane pouvant supporter le poids du Switch ou dans un Rack 19 pouces.
Si vous installez le Switch sur une surface plane, installez bien les 4 pieds en caoutchouc en dessous du Switch.
Installation dans un rack
Le Switch peut être monté dans un rack 19 pouces (standard EIA). Installez les équerres comme indiquées par le dessin ci-dessous.
Figure 1. Mise en place des équerres
Puis à l'aide des vis livrées avec le Switch, placez celui-ci dans le rack comme indiqué par le dessin ci-dessous.
Figure 2. Installation du Switch dans un rack
Branchement des câbles réseau
Le Switch supporte l'Ethernet 10 Mbps et le Fast Ethernet 100 Mbps en mode half ou full duplex utilisant 2 paires d'un câble de catégorie 5.
Le Switch comprend 2 ports 10/100/1000 Mbps fonctionnant en mode AutoNEGOciation, 10 Mbps ou 100 Mbps en mode half ou full duplex. 1000 Mbps en mode full duplex, il faut un cable de catégorie 5 avec les 4 paires branchées.
Les ports RJ45 fonctionnent en mode Auto-MDI ; permet l'identification automatique de l'équipement connecté et adapte la connexion en mode direct ou croisé (MDI/MDIX) pour chaque port. Une vraie capacité d'adaptation quelque soit l'équipement, évitant ainsi l'utilisation de port Uplink et de câbles croisés.
2 slots mini-GBIC sont disponibles pour installer des modules mini-GBIC (en option).
Alimentation
Supporte une tension d'entrée comprise entre 100 - 240 VAC à 50 - 60 Hz.
Ce chapitre présente tous les témoins lumineux, connecteurs,... du switch. Tous les détails figurant sur la face avant ou sur la face arrière du Switch sont décrits ici.
Face avant du switch
La figure ci-dessous présente la face avant du Switch.
Figure 3. Face avant du switch 48+4G-port
Témoins lumineux (LEDs):
Veuillez vous référer au chapitre suivant pour de plus amples informations concernant la signification des couleurs des témoins lumineux.
Le Switch supporte Ethernet 10 Mbps et le Fast Ethernet 100 Mbps en mode half ou full duplex utilisant 2 paires d'un câble de catégorie 5.
Le Switch intègre la fonction AUTO MDI qui assure ainsi une véritable capacité “Plug- &-Play” sans devoir utiliser des câbles croisés ou des ports Uplink.
Avec la fonction Auto-MDI, connectez le câble reliant chaque équipement à votre switch sans vous soucier s'il s'agit de hubs de switches, de routeurs ou de cartes interfaces.
Gigabit Ethernet Ports (Port 49~50):
Fonctionnement en mode AutoNÉGociation et Auto-MDI/MDIX, 10 Mbps ou 100 Mbps en mode half ou full duplex. 1000 Mbps en mode full duplex.
Mini-gbic ports (port 51~52):
Le Switch est équipée de 2 ports mini-GBIC, supportant des modules 1000BASE-SX/LX (en option).
Note: Quand le port est configuré en “Forced Mode”, la fonction Auto MDI/MDIX est désactivée.
Le bouton Reset replace tous les paramètres par défaut.
Note: Enregistrez vos paramètres avant de réinitialiser les paramètres par défaut en appuyant sur le bouton reset.
Face arrêté du switch
Figure 4. Face arrêtée du switch
Connecteur d'alimentation secteur AC:
Supporte une tension d'entrée comprise entre 100 ~ 240 VAC à 50 ~ 60 Hz.
La face avant dispose de témoins lumineux permettant de connaître l'état du Switch.
Figure 5. Témoins lumineux du Switch
Témoins lumineux power et system
POWER: témoin lumineux d'alimentation :
| On : (allumé) | Fonctionnement normal. |
| Off (étéint) : | Alimentation défectueuse ou câble mal branché |
SYSTEM: témoin de gestion du Switch
| Clignote : | Quand le CPU travaille, gestion du Switch en cours, le tímoin clignote |
| Allumé/étéint : | Le CPU ne travaille pas, personne n'est en train de leGER. |
Témoins lumineux des ports 1~48 10/100m
Link/ACT: Link/Activité
| Allumé : | Lorsque ce témoin est allumé, le port est relié à un équipement Ethernet qui est sous tension. |
| Clignote : | Le port envoie ou recoit des données. |
| Eteint : | Pas de connexion réseau. |
Témoins lumineux des ports 49~50 gigabit
Link/ACT: Lien/Activité
| Allumé : | Le port est bien connecté à un réseau Ethernet. |
| Clignote : | Le port envoie ou recoit des données. |
| Eteint : | Pas de connexion réseau |
10/100/1000 Mbps :
| Allumé (vert) | Le port est connecté à 1000 Mbps. |
| Allumé (Orange) | Le port est connecté à 100 Mbps. |
| Eteint : | Le port est connecté à 10Mbps ou le lien n'est pas établi. |
Témoins lumineux des ports 51~ 52 slots mini-gbic
Link/ACT: Lien/Activité
| Allumé : | Le module mini-GBIC est installé et connecté au réseau. |
| Clignote : | Le module mini-GBIC envoie ou recoit des données. |
| Eteint : | Pas de connexion réseau |
Depuis votre navigateur web, vous pouvez paramétrer le Switch, les VLAN, l'agrégation de lien (Trunk), le QoS... etc
Depuis l'utilitaire de configuration web, vous pouvez découvrir facilement tous les Switch manageable, attribuer une adresse IP, changer le mot de passe et effectuer une mise à jour du firmware.
Installation de l'utilitaire de configuration web
Instructions pour l'installation de l'utilitaire de configuration:
- Insérez le CD-ROM dans votre lecteur de CD-ROM.
- Depuis le bureau de votre PC, cliquez sur le bouton Démarrer puis sélectionnez Exécuter.
- Depuis cette boîte de dialogue, tapez D:\Web Management Utility\setup.exe (D:\si votre lecteur de CD-ROM est en D:\) puis cliquez sur le bouton OK.
- Suivez les instructions qui s'affichent à l'écran.
- À la fin de l'installation, démarrez le programme en sélectionnant Démarrer, Programmes, web_managementutility, web_managementutility. (Figure 6.)
Figure 6. Utilitaire de configuration web
L'utilitaire "Web Management Utility" est divisé en 4 parties : Discovery List, Monitor List, Device Setting et Toolbar function.
Liste tous les périhériques manageables de votre réseau local en cliquant sur le bouton « Discovery »
Double cliquez ou appuyez sur le bouton "Add to monitor List" pour sélectionner un périphérique depuis la liste "Discovery List" à la liste "Monitor list".
Détails de la liste "discovery list
- MAC Address: adresse physique (ou adresse MAC) du périphérique.
- IP Address: adresse IP actuelle du périphérique.
- Protocol version: version du protocole.
- Product Name: Nom du périphérique
- Nom du système.
- Localisation: endroit où se trouve le périphérique
- Trap IP: Adresse IP où sont envoyés les alertes.
- Subnet Mask: masque de sous-réseau du périmétrique.
- Gateway: Adresse de la passerelle.
Tous les périphériques se trouvant dans la liste "Monitor List" peuvent être managés : vous pouvez ainsi recevoir toutes les alertes et l'état du périphérique.
- S: montre l'état du périphérique, le symbole ×, signifie que le périphérique n'est pas actif.
- IP Address: Adresse IP actuelle du périphérique.
- MAC Address: adresse physique (ou adresse MAC) du périphérique.
- Protocol version: version du protocole.
- Product Name: Nom du produit.
- System Name: Nom du système.
- Localisation: endroit où se trouve le périphérique
- Trap IP: Adresse IP où sont envoyés les alertes.
- Subnet Mask: masque de sous-réseau du périmétrique.
- Gateway: Adresse de la passerelle.
View Trap: Cette fonction permet de recevoir toutes les alertes de la part du Switch manageable dans la fenêtre « Monitor List ».
Il existe un indicateur lumineux se trouvant devant le bouton "View Trap". Quand l'indicateur est vert, cela signifie qu'il n'y a pas d'alertes en cours. Quand l'indicateur est rouge, cela signifie qu'il y a de nouvelles alertes. (Figure 7)
Figure 7.
Quand on clique sur le bouton "View Trap", une fenêtre "Trap information" s'ouvre, montrant ainsi les alertes avec les détails comme l'heure, l'adresse IP et les événements qui se sont produits. (Figure 8)
Le symbole “!” indique qu'une nouvelle alerte est détectée, ce symbole disparaît dès que l'alerte a été lue.
Figure 8.
Note: Pour recevoir les alertes, le Switch doit être configuré avec une "Trap IP" et "Trap Events" depuis la page de configuration web, menu Trap, Trap settings.
Add Item: Pour ajouter manuellement un périphérique dans la liste "Monitor List", entrez l'adresse IP du Switch que vous pouze manager.
Configuration Setting: Permet de modifier l'adresse IP, le masque de sous-réseau, l'adresse de la passerelle, l'adresse IP pour les alertes, le nom du système et le lieu où se trouve le Switch.
Sélectionnez le Switch depuis la fenêtre "Discovery List" ou "Monitor List" puis appuyez sur le bouton "Configuration setting". La fenêtre "Configuration setting" s'affiche (Figure 9), saisissez les données que vous pouze changez, saisissez obligatoirement votre mot de passe dans la zone "Password" puis validez en cliquant sur le bouton « Set ». Le mot de passe par défaut est : admin.
Password Change: Permet de changer le mot de passe du Switch. Saisissez votre nouveau mot de passe dans la zone « New password », confirmez votre nouveau mot de passe dans la zone « Confirm password », saisissez votre ancien mot de passe dans la zone “Original password” puis cliquez sur le bouton “Set”. Le mot de passe par défaut est administré en cas d'actifs de l'origine et de l'origine.
Firmware Upgrade: Permet d'effectuer une mise à jour du logiciel interne au Switch (le firmware).
Figure 11.
Web Access : Double-cliquez sur le Switch depuis la fenêtre "Monitor List" ou sélectionnez le Switch puis cliquez sur le bouton Web Access, pour paramétrer le Switch depuis un navigateur Web.
Barre des menus
La barre des menus de l'utilitaire "Web-Management Utility" comporte 4 fonctions majeures: File, View, Options et Help.
Depuis le Menu "File" (Fichier), vous trouvez les options suivantes: Monitor Save (Enregistrer), Monitor Save As (Enregistrer sous...), Monitor Load (Charger) et Exit (Quitter).
Monitor Save: Pour enregistrer les paramètres du "Monitor List". Au prochain démarrage de l'utilitaire de configuration, cela chargerait automatiquement vos paramètres.
Monitor Save As: Pour enregistrer vos paramètres vers un fichier.
Monitor Load: Pour charger manuellement le fichier de configuration.
Exit: Pour quitter l'utilitaire de configuration.
Depuis le menu "View", vous trouvez les fonctions suivantes : view log (voir le journal) et clear log (effacer le journal). Ce journal d'activité affiche toutes les alertes détectées.
View Log: Pour visualiser le journal des événements.
Clear Log: Pour effacer le journal des événements.
Depuis le menu "Option", vous trouvez la fonction suivante : Refresh Time (actualisation), permet de choisir le temps d'actualisation, vous avez le choix entre : 15 secs, 30 secs, 1 min, 2 min et 5 min.
Depuis le menu "Help", vous trouverez la fonction "About", vous permettant de voir la version de l'utilitaire de configuration.

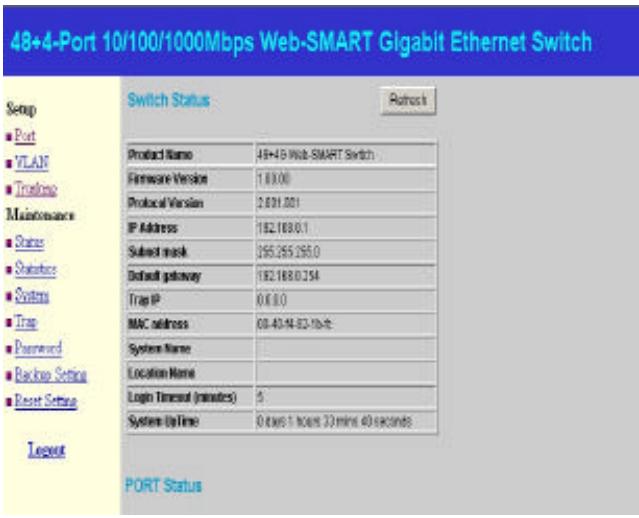

Configuration du switch
Le Switch 16+4G-Port 10/100/1000Mbps Gigabit Ethernet intègre une interface de configuration Web, le rendant simple à configurer.
Le switch peut ainsi être configuré depuis un navigateur Web. L'administrateur peut paramétrer le Switch depuis le réseau local (LAN). Cette section explique comment configurer le Switch pour activer les fonctions suivantes:
Paramètres des ports (vitesse, mode duplex (half/full), contrôle de flux, QoS) Réseau virtuel (VLAN) Agrégation de lien (Trunking) Paramètres système Statut et Statistiques
Avant de configurer le Switch, vérifie que l'adresse IP de la machine qui va le configurer soit dans la même classe d'adresse IP.
Par exemple, si l'adresse IP du Switch est 192.168.0.1 (adresse IP par défaut du Switch), alors l'adresse IP de votre machine doit être de la forme 192.168.0.x (où x est une valeur de 2 à 254), et l'adresse du masque de sous-réseau doit être 255.255.255.0.
Ouvrez votre navigateur Internet, par exemple Microsoft Internet Explorer 5.0 ou supérieur.
Entrez l'adresse IP du Switch depuis la fenêtre "Adresse", http://192.168.0.1 (adresse IP par défaut).
Figure 12.
Ou bien, depuis l'utilitaire de configuration "Web-management Utility", vous n'avez pas besoin de connaître son adresse IP. Sélectionnez le Switch depuis la fenêtre "Monitor List" puis cliquez sur le bouton "Web Access".
Quand la fenêtre Login s'affiche (Figure 13), entrez le mot de passe par défaut "admin", puis cliquez sur le bouton Login.
Figure 13.
Après saisie du mot de passe, la page de configuration principale s'affiche avec le Statut du Switch.
Figure 14. Statut du Device
Menu « setup
Depuis la page de configuration principale, le menu “Setup” se trouve sur le côté gauche de la fenêtre (Figure 15). Cliquez sur l'option que vous pouvez. Il existe 11 options: Port, VLAN, Trunk, Device, Statistic, System, Trap, Password, Backup Setting and Reset Setting
Figure 15. Menu Setup
Paramétrage
Il existe 3 paramètres : paramètres du Port, paramètres du VLAN, paramètres d'agrégation de liens.
Port
Cette page (Figure 16) montre le statut et les paramètres de chaque port. Cliquez sur le nombre du port pour paramétrer : la vitesse du port, le mode du port (half ou full duplex), la priorité QoS et le statut du lien. Appuyez sur le bouton « Refresh » pour actualiser le statut de cette fenêtre.
Le Link Status affiche la vitesse et le mode duplex du port, autrement cela affiche "down" quand il n'y a pas de connexion.
Figure 16. Configuration des Ports
Pour changer les paramètres du port, cliquez sur le numéro du port pour changer : la vitesse du port, le mode du port (half ou full duplex), la priorité QoS.
Speed (vitesse)
6 modes possibles - 100M Full, 100M Half, 10M Full, 10M Half, Auto et Disable (désactiver).
Ce paramètre détermine si le Switch doit prendre en charge ou non le contrôle de flux. « Enable »: active le contrôle de flux pour éviter des pertes de paquets. « disable »: désactive le contrôle de flux (si vous avez d'autres matériels qui le gèrent déjà).
Si vous forcez la vitesse du port, alors le paramètre 'Flow Control' (contrôle de flux) est automatiquement sur "Disable" (désactivé).
Sur certains ports qui nécessitent une priorité élevée pour les transferts de données, le mode QoS doit être modifié. Sélectionnez « High » pour que le port transfère en priorité les paquets QoS.
Regroupez individuellement les ports dans un petit réseau "virtuel" pour qu'ils soient indépendants des autres ports. Pour ajouter un groupe de VLAN, cliquez sur le bouton « Add Group », donnez une description de votre VLAN dans la zone « Description » puis sélectionnez les ports qui vont appartenir à ce VLAN. Puis appuyez sur le bouton « Apply » pour appliquer les changements.
Figure 19. Paramètres des groupes de VLAN
Chaque VLAN est divisé en deux groupes. Sélectionnez les portes appartenant successivement aux groupes 1 et 2, puis cliquez sur le bouton "Apply" pour valider votre VLAN.
Figure 20. Configuration VLAN
Lorsque vous pouvez modifier un VLAN, sélectionnez son identifiant, la fenêtre du VLAN s'affiche.
Figure 21. Modification dans le VLAN
Note 1: les groupes 1 et Groupes 2 ne peuvent être gérés simultanément Note 2: Lors de la création d'un nouveau Vlan, les membres sont retirés du Vlan 1 (par défaut). Les paquets ne sont transmis que sur les ports d'un même VLAN. Les paquets ne sont pas transmis sur les ports qui n'appartiennent pas au VLAN.
Trunking (agrégation de liens)
La fonction « Trunk » permet de cascader 2 Switchs avec une bande passante doublée (jusqu'à 4000 Mbps en mode full duplex).
Sept groupes d'agrégation de ports sont disponibles. Les groupes 1 à 6 concernnent les ports 10/100Mbps, le groupe 7 concerne les ports 10/100/1000Mbps (port 49 et port 50)
Figure 22. Agrégation de lien
Assurez-vous que les ports agrégés font partie du même VLAN.
Cliquez sur le lien "Status" pour visualiser l'état du système, des ports, des VLAN, de l'aggrégation de ports
Cliquez sur le bouton "Refresh" pour rafraîchir cette fenêtre.
L'écran du menu statistique affiche l'état des paquets de chaque port.
Figure 23. Statistiques
Pour avoir des informations plus détaillées, cliquez sur le numéro du port concerné. (Figure 24).
Refresh
| Port | 01 | ||
| TX | |||
| Bytes | 0 | ||
| UnicastPkts | 0 | DropPkts | 0 |
| MulticastPkts | 0 | PausePkts | 0 |
| BroadcastPkts | 0 | FrameInDisc | 0 |
| DeferredTransmit | 0 | Collision | 0 |
| LateCollision | 0 | ExcessiveCollision | 0 |
| RX | |||
| Bytes | 0 | ||
| UnicastPkts | 0 | DropPkts | 0 |
| MulticastPkts | 0 | PausePkts | 0 |
| BroadcastPkts | 0 | ExcessSizeDisc | 0 |
| UnderSizePkts | 0 | OverSizePkts | 0 |
| Jabbers | 0 | Fragments | 0 |
| FCSErrors | 0 | SAChanges | 0 |
| 64 BytePkts | 0 | 65 to 127 BytePkts | 0 |
| 128 to 255 BytePkts | 0 | 256 to 511 BytePkts | 0 |
| 512 to 1023 BytePkts | 0 | 1024 to 1522 BytePkts | 0 |
Figure 24.
Le menu "System" comprend : System name (nom du périphérique), Location name (descriptif du périphérique), Login Timeout (temps de déconnexion au périphérique), IP Address (adresse IP), Subnet Mask (masque de sous réseau) et Gateway (adresse de passerelle). À travers l'utilitaire de management web, vous pouvez reconnaître facilement votre Switch grâce au "System Name" et Location Name". Pour une question de sécurité, s'il n'y a plus d'action au niveau de la page de configuration du Switch pendant le temps défini dans le "Login Timeout", vous êtes automatiquement déconnecté du système. Vous devez vous authentifier de nouveau pour accéder au paramétrage du Switch.
Saisissez l'adresse IP, le masque de sous-réseau ainsi que l'adresse de passerelle.
Figure 25.
Trap (alertes)
Permet de surveiller toutes les alertes à travers l'utilitaire de management web, et de définir l'adresse IP où les alertes seront envoyées.
Figure 26. Paramètres des alertes
System Events: surveille les alertes système.
Device Bootup: envoie une alerte au démarrage du système.
Illegal Login: envoie une alerte quand un mauvais mot de passe a été saisi, en même temps que l'adresse IP de la machine qui a essayé d'ouvrir une session.
Fiber Port Events: surveille l'état du port fibre optique (1000BaseSX/LX).
Link Up/Link Down: envoie une alerte dès qu'une connexion/déconnexion est effectuée sur le port fibre optique.
Abnormal* Receive Error: envoie une alerte dès qu'une erreur de réception est détectée sur le port fibre optique.
Abnormal* Transmit Error: envoie une alerte lorsqu'une erreur de transmission est détectée sur le port fibre optique.
Copper Port Events: surveille l'état du port cuivre (1000BaseT).
Abnormal* Receive Error: envoie une alerte lorsqu'une erreur de réception est détectée sur le port cuivre.
Abnormal* Transmit Error: envoie une alerte lorsque une erreur de transmission est détectée sur le port cuivre.
Abnormal*: 50 paquets erronés par 10 secondes.
Le mot de passe est une méthode sécurisée pour éviter à d'autres personnes d'accéder au Switch. Utilisez cette fonction pour modifier le mot de passe d'origine.
Si vous avez oublié votre mot de passe, appuyez sur le bouton "Reset" se trouvant à l'arrière du Switch. Les paramètres actuels, VLAN, Ports, etc... seront perdus. Les paramètres par défaut du Switch seront rétablis.
Figure 27. Mot de passe
Cet outil vous permet de sauvegarder les paramètres actuels du Switch. Pour cela, il suffit de cliquer sur le bouton « Backup »
Pour restaurer le switch depuis un fichier de configuration, vous devez spécifier le fichier de sauvegarde puis cliquer sur le bouton "Restore".
Figure 28. Sauvegarde des paramètres
Note: quand vous restaurez le switch depuis un fichier de sauvegarde, l'actuel mot de passe n'est pas effacé.
Le bouton 'Factory Reset' permet d'effectuer une mise à zéro du Switch et ainsi revenir aux réglages par défaut. Tous les réglages seront effacés, l'adresse IP du Switch passera par sa valeur par défaut, c'est-à-dire 1692.168.0.1.
Figure 29. Mise à zéro des réglages
Cliquez sur ce lien pour vous déconnecter du système. Cela affichera la page d'accueil par défaut, avec l'invite du mot de passe.
Figure 30. Déconnexion
| Généralités | |
| Standards | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3z 1000BASE-SX/LX Gigabit Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3x Full Duplex à contrôle de flux |
| Protocole | CSMA/CD |
| Taux de transferts | Ethernet: 10Mbps (half duplex), 20Mbps (full-duplex) Fast Ethernet: 100Mbps (half duplex), 200Mbps (full-duplex) Gigabit Ethernet: 2000Mbps (full-duplex) |
| Topologie | Etoile |
| Câbles réseaux | 10BASET: 2-pair es UTP Cat. 3, 4, 5; jusqu'à 100 m 100BASE-TX: 2-pair es UTP Cat. 5; jusqu'à 100 m 1000BASE-T: 4-pair es UTP Cat. 5; jusqu'à 100 m Module fibre: Module mini-GBIC Fibre (1000BBASE-SX/LX) |
| Nombre de ports | 48 ports 10/100Mbps Auto-MDIX RJ45 2 ports 10/100/1000Mbps Auto-MDIX RJ45 2 slots mini-GBIC pour adaptateur fibre |
| Caracteristiques physiques et environnementales | |
| Alimentation | 100-240V AC, 50-60 Hz |
| Puisance consommée | 24Watts (Max) |
| Température | En operation: 0° ~ 40°C, En Stockage: -10° ~ 70°C |
| Humidité | En operation: 10% ~ 90%, En Stockage: 5% ~ 90% |
| Dimensions | 440 x 200 x 44 mm (L x P x H) |
| EMI: | FCC Class A, CE Mark Class A, VCCI Class A |
| Sécurité: | cUL(UL60950), CB(IEC60950) |
| Performance | |
| Commutation: | Store-and-forward |
| Adresses MAC: | 4K entrées par switch |
| Nombre de paquets commutés: | 10Mbps Ethernet: 14,880/paquets par seconde 100Mbps Faust Ethernet: 148,800/pps 1000Mbps Gigabit Ethernet: 1,488,000/pps |
| Apprentissage des adresses MAC: | Automatique |
| RAM Buffer: | 1536K octets |
